Серый чугун

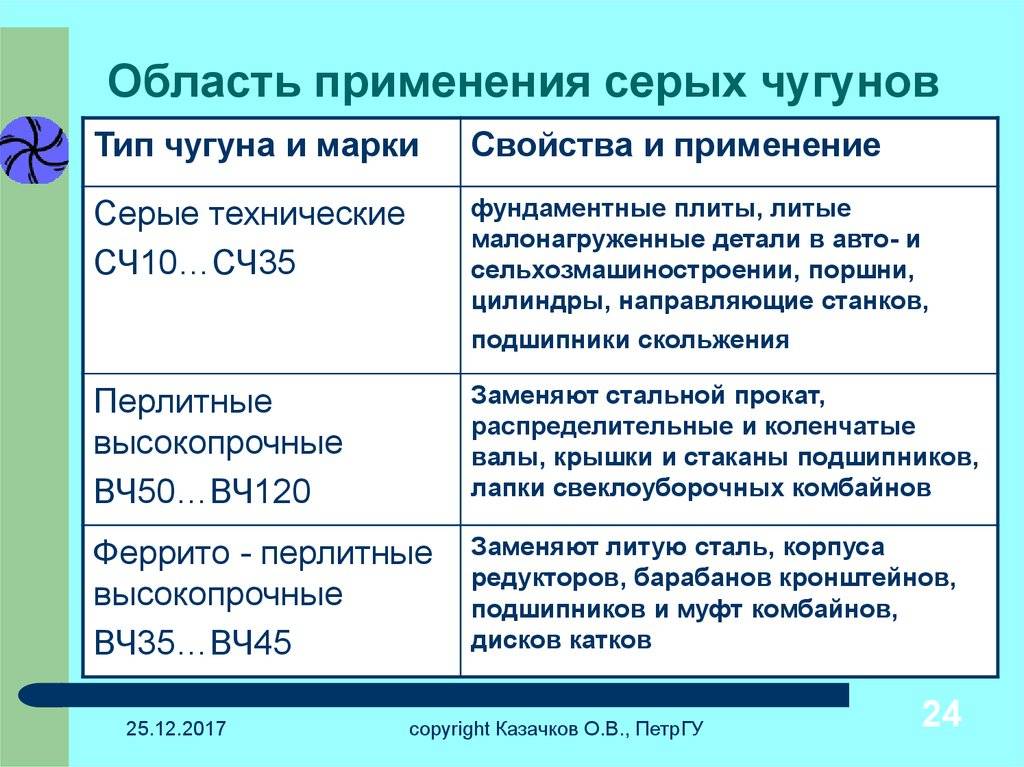

Сферы применения чугуна

Благодаря ценным свойствам, дешевизне и хорошим литейным характеристикам чугун применяют для изготовления различных деталей и предметов. Из чугуна можно получить изделия интересной и особенной формы, так как этот материал обладает отличной твердостью и прочностью. Сделанные чугунные предметы смогут выдержать достаточно серьезные нагрузки. Именно по этой причине из чугуна делают корпуса машин и основания станков.

• Чугун всегда применялся для изготовления деталей и предметов тяжелой промышленности. Его использовали в металлургии и станкостроении. При этом этот материал брался в очень больших количествах. Он применялся в качестве основного для мелких изделий и для крупногабаритных предметов, масса которых достигала сотни тонн.
• В машиностроении нашел свое применение серый чугун с графитной составляющей. Именно это вид всегда берут для изготовления ответственных деталей. Чугунные машинные изделий хорошо противостоят колебаниям и вибрации.
• В автомобильной промышленности из чугуна изготавливают блоки цилиндров. Это ответственные детали, которые должны обладать высокой прочностью и стойкостью к износу. Этим качествам помогает соответствовать чугун. Чтобы сделать названные показатели оптимальными в чугун добавляют специальные добавки в виде графита. Графит в несколько раз повышает такое свойство сплава, как прочность. Добавки позволяют сделать чугун совершенным и использовать его при изготовлении коленчатый валов дизелей.
• Из чугуна делают тормозные колодки. Мы знаем, что эти детали работают при повышенном трении. Чугун помогает им выдержать эти жесткие условия. Кроме этого, из чугуна делают валки мукомольный и бумагоделательных машин.
• Чугунные изделия хорошо работают при низких температурах. Для этой целей используют ковкий вид чугуна. Из него делают узлы тракторов и сложных механизмов, которые будут в дальнейшем работать в жестких условиях.
• Чугун широко используется для изготовления предметов быта. Это материал очень популярен среди нашего населения. Чугунные горшки, сковородки, казаны можно встретить как на обычной кухни, так в арсенале посуды ресторана. Это действительно уникальная посуда.
• Про чугунную сковородку, которая обладает отличным качеством, знает любая хозяйка. Чугунная посуда хорошо сохраняет тепло. В ней удобно готовить блюда, для которых необходимо постоянно сохранять тепло. Чугунную посуду используют для приготовления плова, каш и рагу. Продукты в ней сохраняют массу полезных свойств. В такой пищи не образуются канцерогенные вещества. Кстати было доказано, что чугунная посуда способна обогащать продукты полезными элементами железа.
• Для нефтяной промышленности, сложной и опасной отрасли, трубы изготавливают только из чугуна. Изделия получаются с высокими эксплуатационными качествами.
• Чугун отличается своей долговечностью. Поэтому в наших домах до сегодняшнего времени можно увидеть мойки и ванны, которые были изготовлены более 50 лет назад и до сегодняшнего дня с успехом эксплуатируются.
• Чугун очень часто применяют для художественных предметов. Из него делают разные произведения искусства. Так, набережная Санкт-Петербурга, практически вся украшена чугунными изделиями. Из чугуна изготавливают интересные и необычные ограждения, ажурные ветвистые ворота и чугунные памятники. Все это стало возможным благодаря хорошим литейным качествам этого материала. Сделанные вещи практически не изнашиваются и смотрятся так же даже спустя много лет. Нередко можно встретить чугунные произведения искусства в стенах музея.

Особенно радует то, что чугун хорошо ценится как второсортный материал. То есть, если вдруг чугунная вещь стала ненужной ее можно сдать на переплавку и получить за это неплохие деньги.

Про характеристики и области применения сталей и чугунов (легированных, антифрикционных, литейных и др.) расскажем ниже.

Данное видео расскажет о сферах применения чугуна:

https://youtube.com/watch?v=QaZ8bCK4ipE

Это интересно: Кубатурник пиломатериала — определение, формулы расчета, таблицы

Что представляет собой серый чугун?

Соответствующий тип чугуна относится к самым распространенным в сфере машиностроения. Данный металл характеризуется наличием в шлифе графита пластинчатой формы. Его содержание в сером чугуне может быть разным. Чем оно больше, тем более темным становится металл на изломе, а также тем мягче чугун. Отливки из рассматриваемого типа металла могут выпускаться любой толщины.

Основные особенности серого чугуна:

1. минимальное относительное удлинение — как правило, не превышающее 0,5 %;
2. невысокая ударная вязкость;
3. низкая пластичность.

В сером чугуне имеется небольшой процент связанного углерода — не более 0,5 %. Оставшаяся часть углерода представлена в виде графита — то есть в свободном состоянии. Серый чугун может выпускаться на перлитной, ферритной, а также смешанной — феррито-перлитной — основе. В рассматриваемом металле, как правило, присутствует значительный процент кремния.

Серый чугун достаточно легко поддается обработке посредством режущих инструментов. Данный металл используется при отливе изделий, которые оптимальны с точки зрения сопротивления сжатию. Например, различных опорных элементов, батарей, водопроводных труб. Распространено применение серого чугуна и в машиностроении — чаще всего при изготовлении деталей, для которых не характерны ударные нагрузки. Например, корпусов для станков.

Белые, серые, половинчатые, высокопрочные и ковкие чугуны Формирование микроструктуры, свойства, маркировка и применение

Весь углерод в этом чугуне находится в связанном состоянии в виде цементита. Фазовое преобразование протекает в соответствии с фазовой диаграммой (Fe-FEZ). Белый чугун по содержанию углерода, является: доэвтектическим (перлит+ледебурит); эвтектическим (ледебурит); ТРАНСЭВТЕКТИЧЕСКИМ(первичный цементит+ледебурит). Эти чугуны имеют высокую твердость из-за их цементного содержания; они очень хрупкие и не используются для изготовления механических деталей.

Отбеленный чугун имеет поверхностный слой (12-30 мм) со структурой белого чугуна, а сердцевина-серого чугуна. Высокая твердость поверхности позволяет ей хорошо работать против истирания. Эти свойства отбеленного чугуна используются в производстве валков листопрокатных станов, колес, шариков для мельниц, тормозных колодок и других деталей. Белый чугун кристаллизуется в соответствии с диаграммой состояния системы сплавов железо-цементит

Важное содержание твердого и хрупкого цементита в составе Белого чугуна является причиной того, что эти чугуны трудно поддаются механической обработке. Они используются для литья деталей из ковкого чугуна, последующего отжига, а также для литья прокатных валков и вагонных колес. Серый чугун (технология) получил свое название по типу трещины с серым цветом

Серый чугун (технология) получил свое название по типу трещины с серым цветом.

В структуре серого чугуна присутствует графит. Структура чугуна состоит из металлической основы и графита, свойства которых зависят от этих двух компонентов. Графит обладает низкими механическими свойствами. При постепенном охлаждении железоуглеродистого сплава выделяют графит. Предварительно эвтектический серый (Литейный) чугун используют в промышленности. Феррит состоит из чугуна, графита и феррита, а металлическая основа-феррит. Весь углерод в виде графита выделяется при очень медленном охлаждении сплава; если скорость охлаждения при кристаллизации (как первичной, так и вторичной) увеличивается, то чугун, содержащий фосфор до 1,2% выпуска, используется для художественного литья труб. Следы серого чугуна. Согласно ГОСТу, чугун в отливке маркируется буквой Щ с добавлением двух цифр.

Половина чугуна изготовлена из перлита, ледебурита и пластинчатого графита. Сочетает в себе два цвета. Высокопрочный чугун — это чугун, в котором графит имеет сферическую форму. Повышение прочности и пластичности чугуна достигается за счет обеспечения сферического (сферического) графита вместо пластин. Поверхность узелкового графита имеет небольшое отношение к объему, что определяет максимальную сплошность металлической основы и прочность чугуна. Графит в таком виде получают добавками в жидкое железо магния (M) или церия (CE). Высокопрочный чугун имеет основу из феррита или перлита. Ферритовый чугун обладает высокой пластичностью.

Согласно ГОСТу, чугун обозначается цифрами: первая обозначает предел прочности при растяжении(σh), а вторая-относительное удлинение(σ) в процентах. Измените литое железо сплава для того чтобы достигнуть высокопрочного. Высокопрочный чугун используется вместо стали для изготовления механических деталей, ковочного оборудования, а также работает с подшипниками высокого и сверхвысокого давления. Ковкий чугун-традиционное название мягкого и вязкого чугуна, который получают из слоистого графита и чугуна, белого чугуна специальной термической обработкой, он обладает высокой пластичностью и не подвергается ковке.

Графит находится в виде включений округлой формы, они изолированы друг от друга, металлическую основу трудно отделить, сплав обладает значительной вязкостью и пластичностью. Свойства пластичного железа зависят от размера графитовых включений(чем меньше эти включения, тем прочнее железо), но они могут быть ферритовыми, перлитными или ферритовыми. В зависимости от состава и способа термической обработки чугуна получают два вида пластичного чугуна: черное сердце и белое сердце. Ковкий чугун является недорогим материалом, обладает хорошими механическими свойствами, применяется в сельскохозяйственном машиностроении, автомобилестроении, автомобилестроении, станкостроении.

Роль термической обработки в повышении качества конструкционных материалов	Строение и свойства железа; метастабильная и стабильная фазовые диаграммы железо-углерод.Формирование структуры углеродистых сталей. Определение содержания углерода в стали по структуре
Применение термообработки в технологии производства заготовок и изделий из конструкционных материалов	Конструкционные и инструментальные углеродистые стали. Маркировка, применение

Обозначение углеродистых качественных конструкционных сталей

Качественная конструкционная сталь – сталь с заметно меньшим содержанием серы, фосфора и других вредных примесей. Обозначается согласно ГОСТ 1050-88.

Сталь маркируют двузначными числами, которые обозначают содержание углерода в сотых долях процента, и поставляют с гарантированными показателями химического состава и механических свойств. По степени раскисления сталь подразделяют на кипящую (кп), полуспокойную (пс), спокойную (без указания индекса). Буква Г в марках сталей указывает на повышенное содержание марганца (до 1%).

Примеры обозначения и расшифровки

1. Сталь 05кп –сталь конструкционная низкоуглеродистая, качественная, содержащая углерода 0,05%, кипящая.

1. Сталь 25 – сталь конструкционная низкоуглеродистая, качественная содержащая углерода 0,25%, спокойная.
2. Сталь 60Г – сталь конструкционная среднеуглеродистая, качественная, содержащая углерода 0,6%, арганца 1%, спокойная.

Автоматные стали

Обозначение автоматных сталей

По ГОСТ 1414-75 эти стали маркируют буквой А и цифрами, показывающими среднее содержание углерода в сотых долях процента. Применяют следующие марки автоматной стали: А12,А20, АЗО, А40Г.

Из стали А12 готовят неответственные детали, из стали других марок — более ответственные детали, работающие при значительных напряжениях и повышенных давлениях. Сортамент автоматной стали предусматривает изготовление сортового проката в виде прутков круглого, квадратного и шестигранного сечений. Эти стали не применяют для изготовления сварных конструкций.

Примеры обозначения и расшифровка

АС12ХН – сталь автоматная легированная, низкоуглеродистая, содержащая 0,12 % углерода, 1% хрома и никеля.

Котельные стали.

Стали листовые для котлов и сосудов, работающих под давлением, применяют для изготовления паровых котлов, судовых топок,

камер горения газовых турбин и других деталей. Они должны работать при переменных давлениях и температуре до 450″С. Кроме того, котельная сталь должна хорошо свариваться. Для получения таких свойств в углеродистую сталь вводят технологическую добавку (титан) и дополнительно раскисляют ее алюминием. Выпускают следующие марки углеродистой котельной стали 12К, 15К, 16К, 18K.20K.22Kc содержанием в них углерода от 0,08 до 0,28%.

Эти стали поставляют в виде листов с толщиной до 200 мм и поковок в состоянии после нормализации и отпуска.

Инструментальные углеродистые стали.

Обозначение инструментальных углеродистых сталей

Инструментальный углеродистые стали, маркируют в соответствии с ГОСТ1435-90.

Инструментальные углеродистые стали выпускают следующих марок:

У7.У8ГА.У8Г, У9, У 10, У 11, У 12 и У 13. Цифры указывают на содержание углерода в десятых долях процента. Буква Г после цифры означает, что сталь имеет повышенное содержание марганца. Марка инструментальной углеродистой стали высокого качества имеет букву А.

Примеры обозначения и расшифровки

1. У12 – сталь инструментальная, высокоуглеродистая, содержащая 1,2% углерода, качественная.

1. У8ГА – сталь инструментальная, высокоуглеродистая, содержащая 0,8% углерода, 1% марганца, высококачественная.

1. 3. У9А – сталь инструментальная, высокоуглеродистая, содержащая 0,9% углерода, высококачественная.

Легированные стали.

Легированной называют сталь со специально введенным одним или более легирующим элементом.

Обозначение легированных сталей

Легированные стали маркируются комбинацией цифр и заглавных букв алфавита. В обозначении нет слова «сталь» или символа «Ст». Например, 40Х, 38ХМ10А, 20Х13. Первые две цифры обозначают содержание углерода в сотых долях процента. Следующие буквы являются сокращенным обозначением элемента. Цифры, стоящие после букв, обозначают содержание этого элемента в целых процентах. Если за буквой не стоит цифра, значит содержание этого элемента до 1%.

Таблица 4. – Обозначение элементов марка.

Ю-АI Алюминий	C-Si Кремний	A-N Азот
Р-В Бор	Г- Mn Марганец	Д –Cu Медь
Ф-V Ванадий	М-Мо Молибден	Е-Se Селен
В-W Вольфрам	Н-Ni Никель	Ц-Zr Цирконий
Ж-Fe Железо	T-Ti Титан	Б-Nb Ниобий
К- Co Кобальт	Та – Тантал	Х- хром

Для изготовления измерительных инструментов применяют X, ХВГ.

Стали для штампов: 9Х, Х12М, 3Х2Н8Ф.

Стали для ударного инструмента: 4ХС, 5ХВ2С.

Обозначение быстрорежущих сталей

Все быстрорежущие стали являются высоколегированными. Это стали для оснащения рабочей части резцов, фрез, сверл и т.д.

Маркировка быстрорежущих сталей всегда начинается с буквы Р и числа, показывающего содержание вольфрама в процентах. Наиболее распространенными марками являются Р9, Р18, Р12.

Что такое чугун

Итак, давайте узнаем, какие железоуглеродистые сплавы называют чугунами.

Понятие

Чугуном называется железоуглеродистый сплав с содержанием углерода, то есть под ним понимается материал, который состоит из сплава железа и углерода. Процентное содержание углерода в чугуне составляет более 2,14%. Последний элемент может входить в чугун в виде графита или цементита.

Данное видео рассказывает об особенностях чугуна:

Разновидности

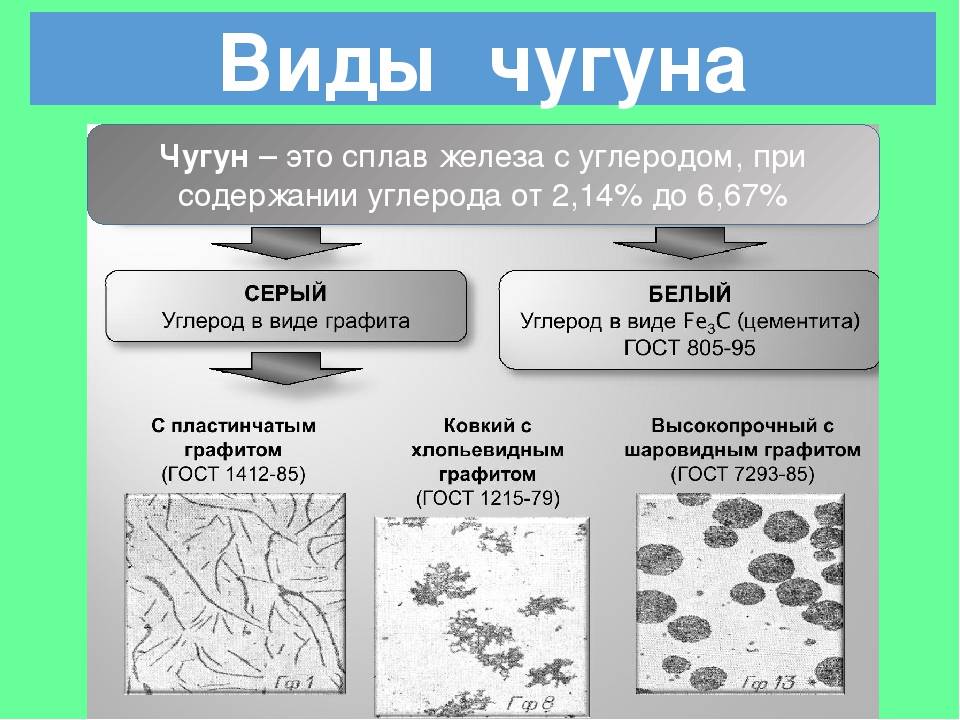

Различают белый и серый чугун.

• Углерод в белом чугуне представлен в виде карбида железа. Если переломить его, то можно увидеть белый отлив. В чистом виде белый чугун не используют. Его добавляют к процессу производства ковкого чугуна.
• На изломе серый чугун имеет серебристый отлив. У этого вида чугуна большая сфера использования. Он хорошо поддается обработке резцами.

Кроме этого, чугуны бывают высокопрочные, ковкие и со специальными свойствами.

• Высокопрочный чугун используют в целях повышения прочности изделия. Механические свойства такого чугуна позволяют это сделать на отлично. Высокопрочный чугун получают из серого в результате добавление к массе примеси магния.
• Ковкий чугун — это разновидность серого. Название не означает, что этот чугун легко подвергают ковке. Он обладает повышенными свойствами пластичности. Его получают помощью отжига из белого чугуна.
• Различают так же половинчатый чугун. В нем некоторая часть углерода находится виде графита, а оставшиеся часть в форме цементита.

Особенные черты

Особенность чугуна кроется в процессе его производства. Средняя температура плавления разных видов чугуна составляет 1200ºС. Это значение на 300 градусов меньше, чем у стали. Связано это с очень высоким содержанием углерода. Углерод и атомы железа имеют между собой не очень тесную связь.

Когда идет процесс выплавки, углерод не может полностью внедриться в решетку железа. В результате чугун принимает свойство хрупкости. Его нельзя использовать для изготовления деталей, на которых будет постоянно действовать нагрузка.

Чугун относится к материалам черной металлургии. Его характеристики часто сравнивают со сталью. Изделия из стали или чугуна широко используются в нашей жизни. Их применение является оправданным. Проведя сравнение характеристик, можно сказать следующее об этих двух материалах:

• Стоимость чугунных изделий ниже стоимости стальных.
• Материалы отличаются по цвету. Чугун – это темный матовый материал, а сталь – светлый и блестящий.
• Чугун легче, чем сталь поддается литью. Но сталь легче сваривается и куется.
• Чугун менее прочный, чем сталь.
• По весу чугун легче стали.
• В стали содержание углерода, выше чем в стали.

Плюсы и минусы

Чугун, как и любой материал, имеет положительные и отрицательные стороны.

К плюсам чугуна относят:

• Углерод в чугуне может находиться в разном состоянии. Поэтому этот материал может быть двух видов (серый и белый).
• Определенные виды чугуна обладают повышенной прочностью, поэтому чугун иногда ставят на одну линию со сталью.
• Чугун может достаточно долго сохранять температуру. То есть при нагреве тепло равномерно распределяется по материалу и остается в нем длительное время.
• По экологичности чугун является чистым материалом. Поэтому его часто используют для изготовления посуды, в которой впоследствии готовится пища.
• Чугун стоек в кислотно-щелочной среде.
• Чугун обладает хорошей гигиеничностью.
• Материал отличается достаточно долгим сроком службы. Замечено, что чем продолжительнее используется чугун, тем его качество лучше.
• Чугун – долговечный материал.
• Чугун – это безвредный материал. Он не способен нанести организму даже маленького вреда.

К минусам чугуна относят:

• Чугун покроется ржавчиной, если на нем непродолжительное время будет находиться вода.
• Чугун – дорогостоящий материал. Однако этот минус оправдан. Чугун очень качественный, практичный и надежный. Предметы, изготовленные из него, так же получаются качественными и долговечными.
• Для серого чугуна характерна маленькая пластичность.
• Для белого чугуна характерна хрупкость. Он в основном идет на переплавку.

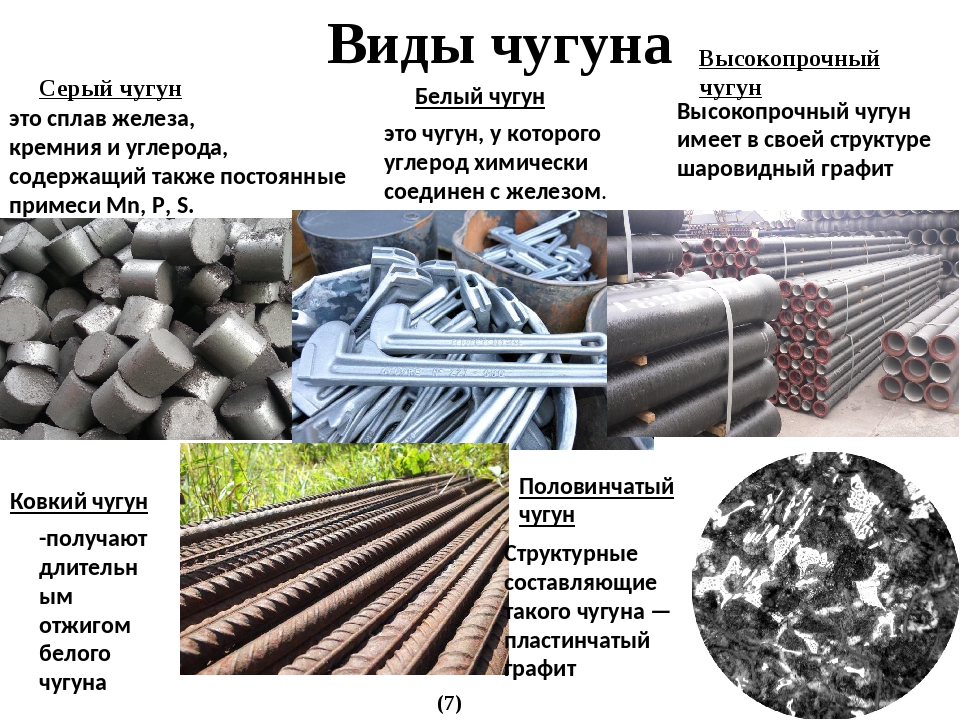

Разновидности чугуна

Существует довольно огромное количество разных видов рассматриваемого материала. Классификация чугунов в большинстве случаев зависит от структуры и химического состава.

Выделяют такие варианты чугуна:

1. Серый. Данная разновидность материала отличается невысокой пластичностью и высокой вязкостью, а еще хорошей обрабатываемостью резанием. В составе углерод содержится в виде графита. Область использования – автомобилестроение; производство деталей, работающих на изнашивание. Как говорит практика, концентрация фосфора может изменяться в довольно широком диапазоне: от 0,3 до 1,2%. За счёт особенного химического состава материал обладает высокой текучестью и широко задействуется в художественном литье. Антифрикционный чугун обходится в сравнительно доступную цену, что тоже определяет его большое распространение.
2. Белый. Благодаря тому, что в данном составе углерод представлен в качестве цементита, структура отличается неимоверной хрупкостью и очень высокой твердостью, а еще невысокими литейными характеристиками и плохой обрабатываемостью резанием. Необходимо учесть, что белый чугун используется для переделки в сталь или изготовлении ковкого. Всё чаще называют его предельным.
3. Половинчатый отличается очень высокой износоустойчивостью, что связано с распределением углерода на цементитную и свободную основу. Часто данная разновидность материала используется в автомобилестроении и станкостроении.
4. Легированный. Для того чтобы дать специальные качества чугуну также проходит его легирование. Легированный чугун обладает очень высокой устойчивостью к износу, стойкостью к коррозии за счёт включения в состав никеля и хрома, а еще меди. Такие варианты выполнения чугуна получают собственное название в зависимости от того, как легирующий компонент применялся во время их изготовления.
5. Высокой прочности чугун происходит путем введения в состав жидкого серого чугуна разных элементов, например, магния и кальция. В результате легирования меняется форма графита – он напоминает шар и при этом не меняет кристаллическую решётку. Необходимо учесть, что по собственным особенностям данный металл напоминает углеродистую сталь, используется, по большей части, в процессе изготовления разных устойчивых к износу деталей.
6. Ковкий. Его получают при переплавке белого чугуна, который необходимо нагреть до большой температуры и держать в аналогичном состоянии. В большинстве случаев чтобы придать составу особенных качеств проходит добавление легирующих элементов. Ключевыми характеристиками можно назвать высокую вязкость и очень высокую степень пластичности. Стал широко распространен в машиностроении.
7. Специализированный. Собой представляет сплав, в который входит приличное количество марганца и кремния. Очень часто используется для удаления кислорода из стали во время его изготовления или переплавке, благодаря чему понижается температура плавления.

Каждая разновидность чугуна обладает собственной особенной структурой и химическим составом, которые и формируют область использования.

Виды чугуна

В основном чугун классифицируют по форме углерода, который содержится в сплаве.

Белый чугун

Белый чугун имеет характерный окрас скола, так как углерод (С) входит в состав в виде цементита (Fe3C), который образуется когда расплав остывает. Цементит – это твердый тугоплавкий материал.

В доэвтектическом сплаве углерод содержится в перлите и ледебурите. В эвтектическом сплавеуглерод входит в состав ледебурита. В заэвтектическом он содержится в первичном цементите и ледебурите.

В первоначальном виде он нигде не используется, т.к. его тяжело обрабатывать инструментами при механической обработке. Конечно, возможно использовать насадки из карбидов (ВК), но трудоемкость процесса очень велика. Поэтому белый чугун используется в качестве сырья для получения ковкого чугуна.

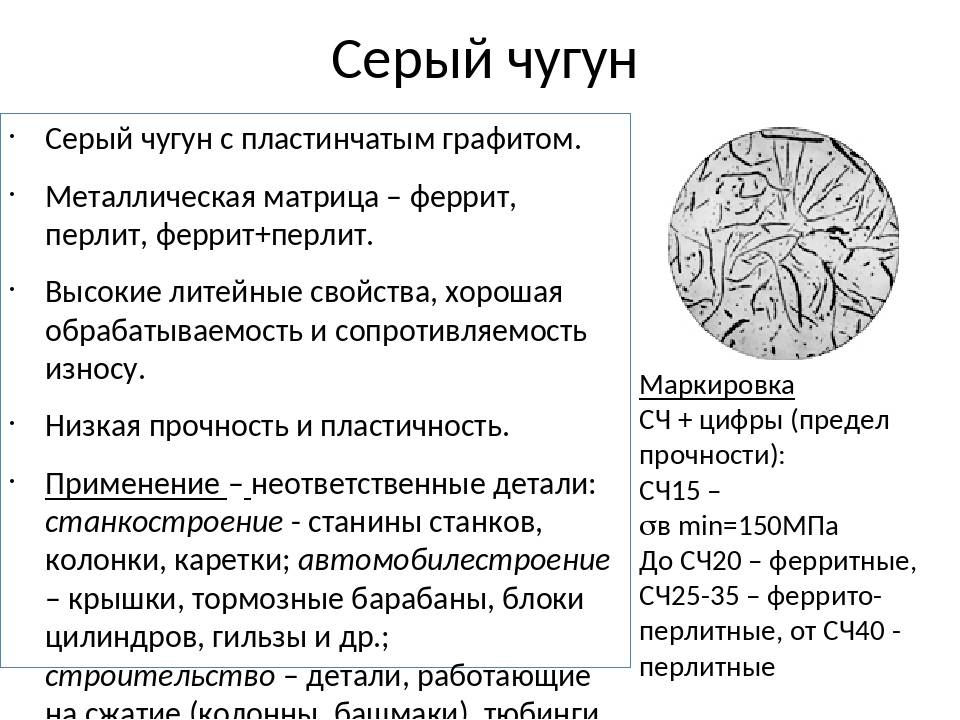

Серый чугун

Серый чугун также берет свое названия от оттенка на сколе. Он имеет в составе фракции графита, которые могут иметь разную форму. При добавке кремния, он способствует осаждению углерода.

Физико-механические свойства, а также структура серого чугуна, зависят от условий остывания после кристаллизации.

Быстрое охлаждение приведет к преобладанию перлита в составе чугуна. Закалка (другими словами термообработка) может повысить прочность и твердость, но при этом чугун становится хрупким, что может быть не приемлемо.

Медленное остывание приводит к росту содержания феррита. Феррит – это сплав железа с оксидами, в основном с Fe2O3. При таких условиях улучшается пластичность.

Поэтому условия, при которых остывает сплав, выбирают, ориентируясь на желаемые параметры конечного продукта.

Серый чугун используется для литых изделий и конструкций (чугунного литья).

Он имеет невысокую температуру отвердения, хорошую жидкотекучесть, нет склоненности к образованию раковин. Серый чугун хорошо реагирует на сжатие, но плохо противостоит растяжению/изгибу. Это происходит из-за углеродных вкраплений, которые приводят к низкой трещиностойкости.

Маркировка серого чугуна состоит из символов СЧ (серый чугун) и цифры, которая обозначает предельную прочность в кг/мм2: например, СЧ35. В наиболее распространенных чугунах содержание углерода ниже 3,7%.

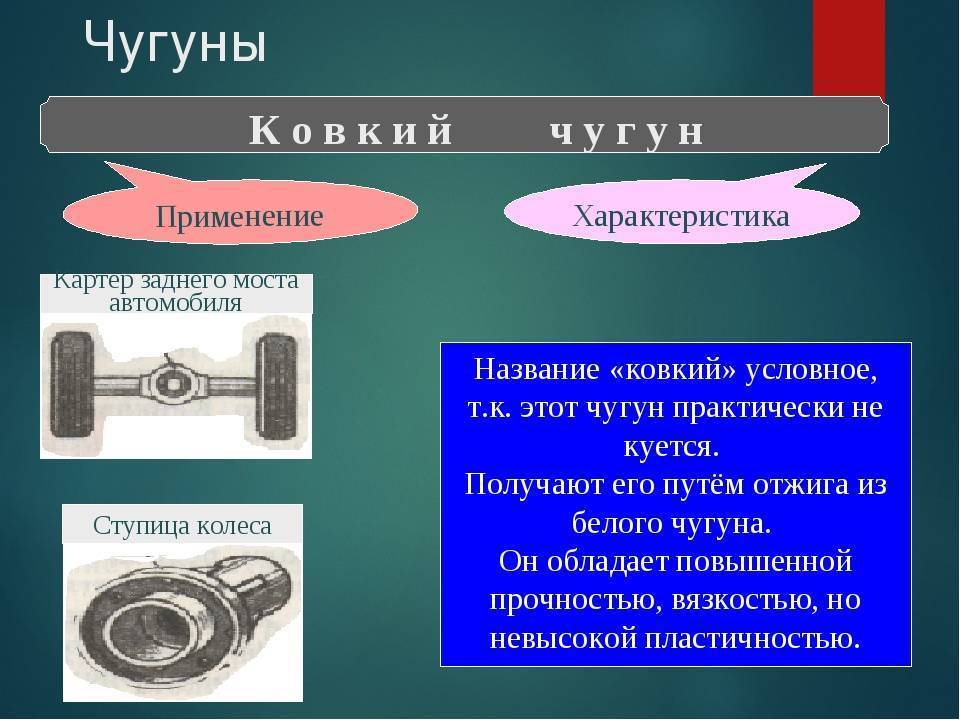

Ковкий чугун

Для производства ковкого чугуна, белый чугун нагревают до необходимой температуры, выдерживают определенное время, и потом медленно охлаждают (процесс называется «отжигом»). Это способствует процессу распада Fe3C и выделению графита с образованием феррита.

При этом включения углерода по не имеют схожести с аналогичными в сером чугуне. Поэтому стойкость к разрыву и ударная вязкость из-за этих различий характерна ковкому чугуну.

Маркировка ковкого чугуна состоит из букв «КЧ» и добавления цифр, которые указывают на допустимую прочность на растяжение в МПа х 10-1 и максимальное относительное удлинение. Например: КЧ 37-12.

Высокопрочный чугун

Высокопрочный чугун это вид серого чугуна, в котором графитовые образования имеют шаровидную форму. Из-за такой округлости включений кристаллическая решетка становится не склонна к образованию трещин.

Высокопрочные чугуны имеют ценные первичные свойства чугунов (стойкость к сжатию, жидкотекучесть и т. д.), при этом имеют характерные для сталей предел текучести при растяжении, трещиностойкость и пластичность.

Маркируется аналогично ковкому, но с буквами «ВЧ».

Передельный чугун

Передельный чугун используется как сырье для выплавки стали. При этом он может даже не покидать предприятие, где его произвели.

Специальный чугун

К таким видам чугуна относят антифрикционный чугун и легированный чугун.

Выпуск этих марок имеет не большой объем, примерно до 2% от всего впускаемого чугуна. Такие виды чугуна могут иметь в составе большое количество легирующих элементов. Сфера использования имеет ограниченные цели и специфические условия.

Антифрикционный чугун может использоваться для изготовления деталей, подвергающихся трению. Основным компонентом для легирования является хром, также могут использоваться никель, титан, медь и другие металлы. Он имеет высокую твердость (до HB 300) и низкий коэффициент трения (до 0,8 при отсутствии смазки).

Базовыми материалами для производства антифрикционного чугуна являются серый, ковкий и высокопрочный чугуны. Маркируется соответственно – АЧС, АЧК, АЧВ.

Производство чугуна

Зачатки черной металлургии человек освоили уже во II-ом тысячелетии до н. э. Для получения стали. Но доменные печи появились в Европе только в XIV – XV веках. Чугун был получен как побочный ненужный продукт.

Оценили, когда обратили внимание на выдающиеся литейные качества. Удобен для изготовления пушек-ядер, да и сталь из него получать удобнее.. До России технология осмысленно дошла в XVII веке

Случилось это при Петре I, когда искали материал для оружия.

До России технология осмысленно дошла в XVII веке. Случилось это при Петре I, когда искали материал для оружия.

В качестве сырья обычно используются железняки. Наибольший выход получается из магнитного и красного, обильно содержащие Fe.

Для поддержания температуры используется кокс. Воздух для горения подается принудительно. Флюс (известняк) предназначен для снабжения углекислым газом. Основная реакция:

Восстановленное Fe опускается в горн, где насыщается углеродом. Цикл работы печи – непрерывный.

Чугунное литье

Чугун — это сплав железа с углеродом и другими элементами. Является недорогим, прочным, износостойким, но хрупким конструкционным материалом, широко используемым в промышленности и строительстве.

Чугун

Основные методы чугунного литья

Современная промышленность использует много различных методов производства чугунного литья. Они сводятся к нескольким основным методам литья:

в формы из глиняно-песчаной смеси (так называемое литье «в землю»)

внутрь формы помещается модель готового изделия, полностью повторяющаяся его форму, но превышающая его по размерам на величину литейной усадки. Глиняно-песчаная смесь трамбуется и уплотняется, обеспечивая полное прилегание к модели. Литье чугуна в форму осуществляется через специально предусмотренные отверстия — литники.

• в гипсовые формы (и из других отвердевающих растворов);
• в оболочковые формы;
• в кокиль (металлические защищенные формы);
• по выплавляемым моделям;
• под давлением.
• В газифицируемую модель

Специалисты различают несколько видов чугуна, в зависимости от содержания тех или иных примесей.

Виды чугуна

Серый чугун содержит от 2,9% до 3,7% графита и кремний, обладает отличными литейными свойствами:

• низкая температура плавления
• высокая текучесть расплава
• малая усадка.

Является подходящим материалом для корпусов станков и механизмов, поршней и блоков цилиндров двигателей. Высокая хрупкость исключает применение материала в деталях, работающих на изгиб и растяжение. Литье серого чугуна преимущественно проводится в песчаные формы и в кокиль.

Высокопрочный чугун, ВЧШГ, содержит графит в шаровидной форме. Этот вид графита отличается высокой вязкостью и ковкостью, пригоден для кузнечной обработки. Из него отливают трубы, трубопроводную арматуру, ответственные и высоконагруженные детали механизмов.

Высокопрочный чугун

Изделия из высокопрочного чугуна производят также методом литья в газифицируемую модель. Литье чугуна производится в форму из песчаной смеси, уплотненной вокруг полистироловых блоков моделей.

Для улучшения механических свойств отливки из высокопрочного чугуна подвергают термической обработке. Ее основные этапы:

• нагрев до 850 °C;
• выдержка в нагретом состоянии несколько часов;
• медленное остывание в минеральном масле при 350 °C.

Термообработка повышает однородность материала и снимает внутренние напряжения в отливке, снижая вероятность возникновения трещин в процессе эксплуатации

Чугунные отливки

Чугунные отливки бывают разных размеров — от мелких деталей до многометровых станин крупных станков. Конфигурация их тоже бывает самая разнообразная — от простеньких втулок до изысканных литых решеток и ворот.

Чугунные отливки

Отливки из чугуна также подразделяются:

1. по назначению – на общие и специальные, такие, как антифрикционные, жаропрочные и т.п.
2. по структуре материала – на ферритные, перритные и смешанные
3. По виду содержащегося графита — на шаровидные, пластинчатые, хлопьевидные и вермикулярные
4. По содержанию углерода — на белые, серые и отбеленные

В металлургической науке существуют и другие классификации чугунных отливок.

Способы литья

Наиболее современный способ это литье по газифицируемым моделям. Этот способ позволяет не только осуществлять литье чугуна, но и получать стальные отливки. Способ отличается экономичностью, экологичностью и возможностью повторного использования материала форм.

Способ состоит из следующих этапов.

Заливка металла

Металл заливают прямо в материал модели. Жидкий расплав испаряет полистирольные модели и заполняет все детали рельефа.

Формовка чугуна

Продукты сгорания полистирола удаляются вакуумным насосом прямо через стенки формы.

Завершающие операции

Отливки из чугуна остывают в форме. Темп снижения температуры и общая его длительность определяется весом детали, толщиной ее стенок и требованиями производственного процесса. Далее формы разбиваются, отливки очищаются от остатков противопригарной краски, удаляются литники.

Химический состав чугуна

Чугун — это сплав железа и углерода, в котором процентное содержание углерода составляет не менее 2,14%, но не более 4,5%. Углерод входит в состав чугуна в форме цементита либо графита. Если процент содержания углерода составляет меньше 2,14%, такой сплав именуется сталью.

Известно, что чугунный сплав впервые был произведен в Китае в VI веке. В Европу секрет его производства пришел в XIV веке, а в России его состав был доведен до совершенства лишь в XVII. За все это долгое время формула чугуна не изменилась.

Самый качественный материал производился на литейном заводе братьев Демидовых, расположенном на Урале.

По прошествии веков он не только не утратил своей актуальности, но и приобрел еще более обширный спектр применения.
