Щепорез. производство арболита своими руками

Разновидности щепорезов

Есть 3 основных вида дробилок, используемых для производства щепы. Некоторые из них предназначены для промышленного изготовления арболитовых блоков, другие — для частников.

Одновалковый механизм

Одновалковая дробилка для арболита в комплекте с подпрессовщиком — дорогой вариант, предназначенный для промышленного производства, поэтому при частном изготовлении блоков не используется. Принцип работы такого агрегата: в бункер засыпают древесину, после чего пластина подпрессовщика подает ее к рабочему валу. На нем имеются победитовые резцы, в процессе вращения механизма они и откалывают щепу от досок.

Промышленный щепорез для арболита

Шредерный щепорез

В таком механизме одновременно работают 2 вала. Если в предыдущем варианте цилиндрический барабан литой, здесь он имеет форму шестигранника. На вал надеты зубчатые насадки. При вращении барабанов зубья одного из них проходят в пазы, имеющиеся на другом, с минимальным зазором. Таким образом, валы работают по принципу ножниц и эффективно разрезают подаваемую древесину на щепу.

Роторное устройство

Для небольших объёмов чаще всего используются роторные измельчители. Они отличаются простотой конструкции, поэтому их проще сделать самостоятельно. Для лучшего измельчения щепы они могут дополнительно оснащаться молотками. Чтобы такие устройства эффективно работали, на древесине не должно быть больших комков земли, цемента, металлических элементов.

Арболит из камыша своими руками

По факту в состав такого материала входит дробленая древесина и цемент с камышом. Такая масса смеси может затвердевать под действием электрической силы.

Более популярно данный материал именуют деревобетоном. Его отличие в том, что в качестве опила можно выбрать любую древесную породу. Не запрещено внести в состав даже солому. На вид такой арболит похож на обычные листы ДСП:

Особенности:

• Низкая теплопроводность;
• Отличная звукоизоляция;
• Пожаробезопасный материал (огонь не распространяется по блокам, а потухает во внутренней части);
• Легче кирпича или древесины;
• При должном составе коэффициент прочности не уступает пенобетону.

Технология производства обычная, не сложная. Как сделать правильно:

1. Древесины и камыши необходимо измельчить. Для этого есть рубильный станок.
2. Затем натуральные компоненты просто замачивают в воде.
3. Далее дробленку помещают в мешалку принудительного типа, где добавляют цемент и присадки. Последние нужны для лучшей прочности и скорости затвердевания.
4. Иногда вливают красители.
5. Смесь трамбуют в стальную форму (опалубку) ручным способом.
6. Далее идет черед электрического тока.
7. Напряжение нужно подавать на стальную форму (это своего рода электрод).

Таким образом, можно изготовлять как блоки для продажи, так и монолитный тип перегородок прямо на месте строительства.

Из чего делают?

Для производства щепобетона подходит практически любая древесина. И все же предпочтительно использование хвойных пород, к примеру, ели или сосны. Из лиственных более качественная щепа получается из березы. Подходят и другие твердолиственные породы: осина, дуб и тополь.

При выборе древесины для арболита нужно знать ее состав. Так, лиственница не подходит для данного строительного материала из-за высокого содержания веществ, негативно влияющих на цемент. Ядом для цемента являются сахара. Кроме лиственницы, они в большом количестве имеются в древесине бука. Следовательно, отходы этого дерева использовать тоже нельзя.

Практически все отходы могут стать исходниками для изготовления щепы.

• ветки и сучки;
• верхушки деревьев;
• горбыль;
• остатки и обломки;
• вторичные отходы.

Допускается наличие в общей массе древесины для производства щепы хвои и листьев – не более 5%, а коры – не более 10%.

Наиболее часто щепу изготавливают из елей и сосен. Выбор в пользу хвои неслучаен. Дело в том, что любая древесина содержит в себе такие вещества, как крахмал, сахара и прочие вещества, способные существенно повлиять на снижение качества арболита. В процессе производства приходится выводить вредные составляющие. Поскольку в хвое их меньше, именно на эти породы приходится меньше усилий, времени и материальных затрат на подготовку щепы.

Достоинства и недостатки арболитовых блоков

Следует отметить, что в прошлом веке арболит использовался не только для изготовления стеновых блоков, но также выпускался в виде листов, которые применяли для утепления и звукоизоляции полов.

Сегодня в этом качестве древобетон практически не используется, потому что его основные достоинства раскрываются при возведении малоэтажных зданий. Перечислим их более подробно.

— Низкая теплопроводность

Стеновые блоки из арболита относятся к категории эффективных теплоизолирующих материалов. Об этом говорит следующий факт: стена из арболита толщиной всего в 30 см так же хорошо удерживает тепло, как кирпичная кладка метровой толщины.

Поэтому в отзывах владельцев домов из арболитовых блоков в первую очередь отмечается существенная экономия топлива даже в самые холодные зимы.

— Прочность

Прочность арболитовых блоков напрямую зависит от их плотности. Для конструкционно-теплоизоляционного древобетона плотностью 600-650 кг/м3 она составляет от 20 до 35 кг/см2. По данному показателю арболит практически не отличается от своих главных конкурентов – пено и газобетона.

Важным плюсом является пластичность этого материала. Данный факт объясняется тем, что в состав арболитовых блоков входит древесная щепа, армирующая этот материал. Поэтому под нагрузкой древобетон не трескается, а только немного деформируется без потери целостности.

Возводя дом из арболита, вам не придется тратить лишние деньги и время на заливку бетонного армированного пояса, который необходим для хрупких стен из газо и пенобетонных блоков.

— Морозостойкость

У арболита морозостойкость (количество циклов замерзания-оттаивания в водонасыщенном состоянии) составляет от 25 до 50. На практике это означает, что дом из этого материала простоит не менее 50 лет (подтверждено исследованиями существующих зданий). У пеноблоков сопротивляемость замораживанию и оттаиванию не превышает 35 циклов.

Говоря о плюсах арболита, следует также сказать о его низкой карбонизационной усадке. Этим термином обозначают процесс потери прочности цементным камнем из-за реакции с атмосферным углекислым газом, в результате которой получается мягкий мел.

— Хорошая звукоизоляция

У арболитовых блоков в акустическом диапазоне от 125 до 2000 Гц коэффициент звукопоглощения составляет от 0,17 – 0,6. У кирпича этот показатель хуже почти в четыре раза. У древесины он находится в границах от 0,06 до 0,1, что так же существенно меньше, чем у древобетона.

— Легкий вес

1 м3 блоков из конструкционно-теплоизоляционного арболита весит почти в 3 раза меньше кирпича и почти в 1,5 раза меньше керамзитобетона. Это позволяет существенно снизить затраты на возведение фундаментов под арболитовые стены.

— Экологичность и долговечность

Древобетон – один из самых экологичных строительных материалов, поскольку в его состав входят только натуральные компоненты – цементный камень, древесная щепа, вода, хлористый кальций (используется в пищевой промышленности) или обычное известковое молоко.

В стене этот материал ведет себя превосходно, поскольку не гниет, не боится плесневых грибков и не горит. Кроме этого, древобетон хорошо дышит и регулирует влажность воздуха в помещении, поглощая избыток влаги и отдавая ее при недостатке.

— Негорючесть

Арболит относится к группе трудногорючих материалов (группа горючести Г1). Кроме этого, древобетон является трудновоспламеняемым (группа воспламенямемости В1) и малодымообразующим материалом (Д1).

— Легкость обработки

Древобетон легко обрабатывается любым механическим инструментом. Его можно пилить и сверлить, он хорошо держит гвозди и шурупы. Шероховатая поверхность блоков является идеальной основой для нанесения штукатурных растворов без использования армирующих сеток.

К минусам арболитовых блоков можно отнести невысокую точность геометрических размеров. Поэтому стены из этого материала требуют выравнивания штукатурными растворами или листовыми отделочными материалами (гипсокартон, магнезит, вагонка, сайдинг).

Поскольку технология изготовления арболита основана на использовании древесной щепы – достаточно дорогого материала, то стоимость блоков из древобетона превышает цену газобетона в среднем на 15-20%.

Необходимые материалы и инструменты

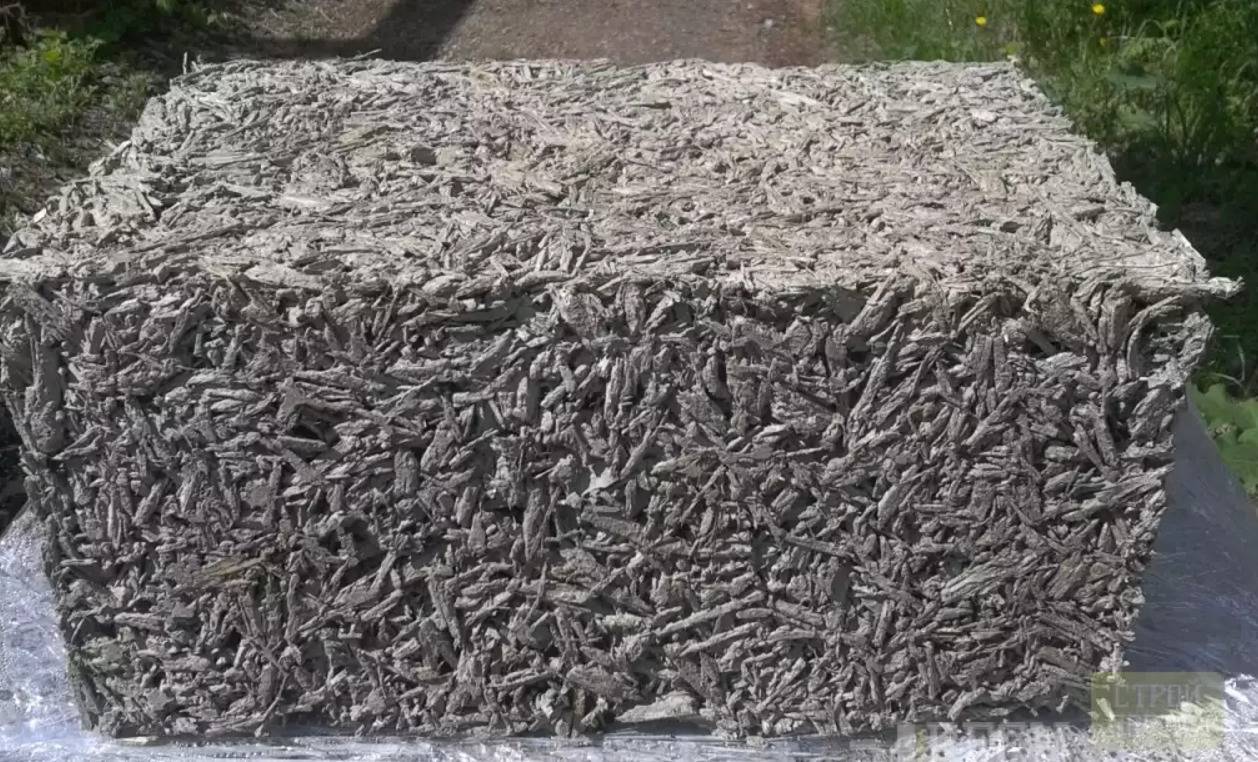

• Характеристики блоковИз арболита выпускают несколько типов продукции:
• Крупные блоки для кладки стен.

Пустотелые блоки.

Теплоизоляционные плиты. Смеси для монолитного домостроения.

В современном строительном производстве под термином арболит понимают прежде всего строительные блоки. Весь арболит выпускается строго по ГОСТу.Всего выпускается несколько типоразмеров этих изделий:

• Широкие – 500x250x300 мм.
• Средние – 500x250x200 мм.
• Узкие – 500x250x150 мм.
• Перемычки – 1500x250x300 мм.

Вес одного узкого блока составляет около 10 кг. Такой небольшой вес позволяет использовать под строение из него, облегченный фундамент, что значительно сократит сроки и стоимость строительства.

Зачем нужен щепорез?

Прежде чем перейти непосредственно к технической части данной статьи, следует рассмотреть все преимущества использования такого оборудования, как щепорез. Что это и зачем он вообще нужен?

Щепорез является оборудованием, которое сможет избавить владельца своего обрабатываемого участка от необходимости разводить костры или собирать громоздкие кучи мусора, которые затем придётся вывозить.

В процессе обработки участка или огорода хозяину приходится сталкиваться с такими проблемами, как невозможность переработать отходы, которые остаются после обрезки деревьев и осенней уборки огорода. Речь идёт о различной ботве, обрезках сучьев и так далее. Чаще всего это приходится сжигать или же просто сваливать всё в огромную кучу, которую придётся затем вывезти.

Измельчитель поможет владельцу участка избежать головной боли от проблем с мусором, обеспечив переработку отходов для их повторного использования. На выходе, владелец щепореза может получить пригодный материал для компоста или же щепу для твердотопливных котлов.

Конечно, вся польза щепореза налицо, но, к сожалению, приобрести такой измельчитель далеко не всем по карману ввиду его довольно высокой стоимости. Выход есть: сделать его своими руками. Сделать это возможно, используя подручные инструменты и материалы.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Общая информация

Перед тем как начать создавать щепорубительную машину своими руками, необходимо разобраться в ее особенностях, принципе работы и предназначении. Щепа является одним из ключевых элементов арболита или щепкобетона — популярного строительного материала, на основе которого создают малоэтажные помещения.Это интересно: технология производства арболита. На рынке арболит продается в виде прямоугольных блоков и содержит в себе цементные смеси марок 400 или 500. В роли дополнительных компонентов используют переработанные древесные отходы, размерами 5×5×25 мм. В числе подобных отходов:

1. Опилки.
2. Крупная стружка.
3. Щепа.

В данном видео рассмотрим как сделать щепорез своими руками:

https://youtube.com/watch?v=LezaCYvqCwo

Именно для производства последнего сырья и разрабатываются специальные щепорубительные установки. Технология создания арболитов на основе щепы выглядит следующим образом:

1. Изначально подготовленные отходы древесины заливают водой, тщательно смешивают и перемещают в резервуар на пару часов. После продолжительной выдержки процент содержания клетчатки в сырье заметно снижается, что позволяет создавать на его основе качественные и устойчивые блоки.
2. После этого полученную массу помещают в другой резервуар и заливают раствором хлорида кальция и сульфата алюминия. Эти вещества окончательно очистят консистенцию от остатков клетчатки.
3. К древесным отходам добавляют цементную смесь и известь в пропорции 3:4:4. Затем следует поместить материал в бетономешалку и перемешать до полурассыпчатого состояния. Продукт должен обладать однородной консистенцией и не содержать в своем составе комков или несмоченных участков.
4. В итоге полученную массу выкладывают в специальных формах, которые предварительно смазываются машинным маслом, и выдерживают при комнатной температуре до тех пор, пока она не затвердеет.

Что касается сфер применения арболита в строительстве, то они довольно обширные. На основе этого материала создают перемычки, стеновые конструкции, отдельные элементы полов и даже полноценные фундаментные блоки. В последнем случае к арболиту нужно добавлять цемент более высокой марки.

Такой строительный материал характеризуется высокой прочностью и хорошей теплоемкостью. Ему не страшны температурные скачки или повышение влажности, а огнестойкость и устойчивость к коррозийным процессам остаются на высшем уровне.

Принцип работы щепореза для изготовления арболита

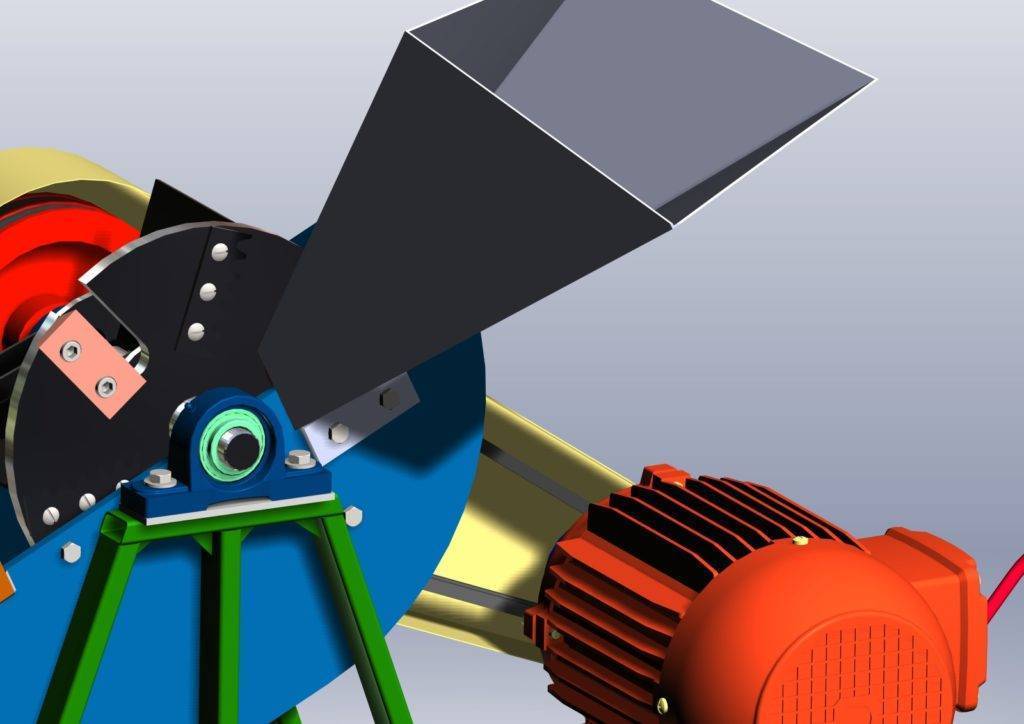

Чтобы сделать качественный станок-щепорез для производства арболита, необходимо иметь чертежи и соответствующие инструменты. Основа такого станка — рубильный диск с радиально расположенными ножами, ротора с молоточками и лопастями. Это рубильно-дробильный механизм, который перерабатывает произвольные куски древесины в щепу. Диск закреплен на стальном валу, вращающимся в двух роликовых подшипниках. К ножам диска древесные отходы подаются через приемный бункер. Срезаемая щепа проходит в щель имеющуюся в диске за ножами и встречается с вращающимися молоточками, которые дополнительно измельчают попадающиеся на своем пути древесные частицы. Далее под действием центробежной силы щепа направляется на просеивающее сито и удаляется через разгрузочное окно.

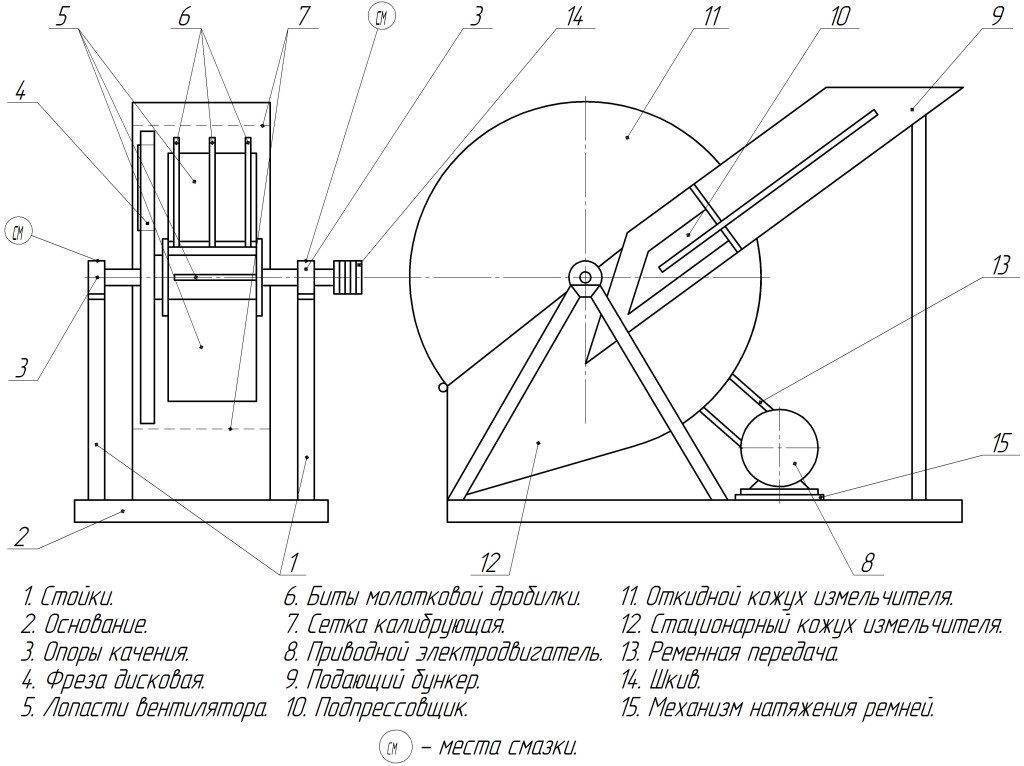

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала. Дробилка, изготовленная своими руками по желанию может иметь питание в 220–380 В и состоит из следующих узлов:

1. Металлический корпус со съемным (или откидным) кожухом (11,12).
2. Свободно вращающиеся биты с молотками для производства непосредственно щепы, секторально разделенные отбойниками (6).
3. Диск с закрепленными на нем ножами (4).
4. Калибрующее сито с отверстиями Ø 15–20 мм (7).
5. Бункер для подачи отходов из древесины (9).

Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения 220 В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями (4) через шкив (14) и вал. Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины (до 25 мм).

Действие основных рабочих узлов щепореза

Главные исполнительные узлы щепореза располагаются в его корпусе. Там установлены два комплекта разделительных устройств. Первое из них — это вращающийся диск, в прорезях которого устанавливаются плоские ножи, производящие предварительную разрезку сырья на более мелкие части. Второе представляет собой вращающееся сито, через отверстия которого центробежные силы продавливают щепу, выполняя её окончательное измельчение. Интенсивность измельчения будет определяться количеством таких отверстий и их диаметром. Оба устройства размещаются на общем валу, который вращается в подшипниковых узлах, имея привод от ременной передачи.

Устройство данных узлов приведено на рис.2 и 3. На рис.2 представлена конструкция узла предварительного измельчения.

Рисунок 2: 1 – Вертикальные крепёжные стойки; 2 – Разграничительный сектор; 3 – Шкив ременной передачи; 4 -Подпятник подшипникового узла; 5 – Диск крепления рубильных молотков; 6 – Ось рубильного молотка; 7 – Нож; 8 – Рубильный молоток; 9 – Диск крепления ножей; 10 – Горизонтальные крепёжные стойки.

Узел действует следующим образом. По наклонному приёмному бункеру древесные отходы поступают к трёхсекторному диску 9, в пазах которого закреплены рубящие ножи 7 (обычно их – три, по числу пазов, которые размещаются под углом 1200). Разрезанный полуфабрикат поступает в промежуточную полость, которая ограничена диском крепления рубильных молотков 5 и диском крепления ножей 6. Рубильные молотки представляют собой свободно вращающиеся на оси 6 эксцентрики. Их количество может быть от одного до пяти, но оптимальным считается три молотка. При вращении диска 5 от общего вала каждая группа молотков в пределах своего сектора 2 производит дальнейшее измельчение щепы, отбрасывая её при помощи вращающихся секторов в следующий отсек щепореза. Для более равномерной обработки ось пазов секторного диска смещается относительно осей рубильных молотков на угол 600.

Для исключения излишних потерь на трение каждый рубильный молоток щепореза отделяется от соседнего (а также от поверхностей дисков) свободно вращающимися на общем валу втулками.

Конструкция узла окончательного измельчения – сита – представлена на рис.3. Здесь происходит продавливание щепы через отверстия, с последующим выбросом щепы наружу.

Рисунок 3: 1- Защитный кожух; 2 – Разграничительная планка; 3 – Сито; 4 – Корпус.

Сито 3 устанавливается в корпусе 4 коаксиально рубильным молоткам. Его ширина должна быть несколько меньше ширины корпуса, чтобы остатки щепы не тормозили вращение осей рубильных молотков и общего вала. Регулировку относительного расположения сита производят при помощи разграничительных планок 2. При вращении вала возникают силы, которыми щепа отбрасывается к ситу, а затем продавливается сквозь его отверстия, направляясь к отбойнику 2 (см. рис. 1). Далее она выбрасывается из щепореза, причём для уменьшения засорения агрегата щепой обычно с противоположной стороны отбойника предусматривают направляющие линейки. Ударяясь о них, частицы щепы изменяют направление своего движения на горизонтальное, и отлетают на расстояние 1…1,5 м от агрегата.

Сито может быть составным из двух частей, тогда такую же конструкцию должен иметь и корпус.

Где брать детали и материалы?

Поскольку одной из причин, побуждающих к самостоятельному изготовлению шредера, является желание сэкономить, то очень важно сократить траты на детали и материалы. Помочь в этом могут пункты приема черного и цветного лома, а также различные предприятия, на балансе которых есть старая техника. Также могут помочь деревообрабатывающие предприятия и цеха, особенно те, где недавно было модернизировано оборудование

Также могут помочь деревообрабатывающие предприятия и цеха, особенно те, где недавно было модернизировано оборудование

Помочь в этом могут пункты приема черного и цветного лома, а также различные предприятия, на балансе которых есть старая техника. Также могут помочь деревообрабатывающие предприятия и цеха, особенно те, где недавно было модернизировано оборудование.

Для изготовления каркаса роторно-молотковой машины можно использовать стальной уголок или швеллер, причем не обязательно новый, главное, чтобы металл не был поврежден ржавчиной. Корпус станка, он же защитный кожух вокруг роторно-молоткового механизма, а также защитный кожух вокруг ременной или цепной передачи, можно сделать из листового металла толщиной 0,8–2,5 мм.

Этот же металл подойдет для изготовления приемного кожуха. Такой металл можно срезать с кузова некоторых автомобилей, а также из различных ограждений и настилов.

Электромотор можно снять со старого станка или различного электрического оборудования. Возможно, ему потребуется заменить подшипники, но это обойдется дешевле покупки нового электромотора нужной мощности.

Там же можно подобрать и шкивы необходимого размера, а также электрооборудование, необходимое для запуска и работы мотора.

Для изготовления ножей хорошо подойдет рессора от легкового автомобиля. Опытный кузнец сможет придать ей нужную форму и правильно закалить, благодаря чему нож будет не только острым, но и прочным.

Если у вас есть ненужный или временно простаивающий мотоблок, то с него можно снять мотор. Это позволит сделать щепорез более мобильным, особенно если поставить его на прицеп для легкового автомобиля.

Если на моторе предусмотрен вал отбора мощности (ВОМ), то можно подключать щепорез к нему без разборки мотоблока.

Использовать мотор от бензопилы нежелательно из-за недостаточной мощности, исключение составляют лишь бензомоторы с объемом 60 см3 и больше.

Минус мотора из бензопилы в том, что его можно подключить к валу измельчителя лишь через цепную передачу, поэтому довольно сложно найти подходящую цепь и звездочку на вал.

Электромоторы из болгарки, электрорубанка, циркулярки и другого ручного инструмента не подходят для создания нормального измельчителя, зато из них на основе тех же чертежей можно сделать своими руками веткоруб небольшого размера, то есть щепорез, предназначенный для измельчения тонких веток.

От нормального щепореза он отличается размерами и принципом работы. В таком самодельном веткорубе древесину измельчает шестерня с ножами, которая рубит ветки на кусочки длиной 0,5–3 см, то есть нормальную щепу с его помощью не получить, но для утилизации веток он подходит.

Как сделать щепорез своими руками: чертежи, устройство конструкции

На завершающем этапе щепа с помощью лопастей попадает на сито и вылетает из щепореза через отверстие для выгрузки. На входе приемный бункер выполнен в виде воронки для того, чтобы упростить подачу сырья для переработки и сделать этот процесс безопасным для рук.

При увеличении частоты вращения вала с диском какое-то количество древесного сырья может перемолоться в труху естественно, это плохо , хотя производительность щепореза при этом возрастает.

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала. Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями 4 через шкив 14 и вал.

Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины до 25 мм. Собрав щепорез для арболита своими руками и выдержав расстояние между молотками в дробилке арболита можно производить щепу длиной до 25 миллиметров и шириной около 5 миллиметров. Такая щепа идеально подходит для изготовления арболитовых блоков или приготовления монолитного арболита. Оно выполняется под определенным углом, за счет чего ветки не выбрасываются назад.

Если вы планируете заниматься строительством дома из самостоятельно изготовленных арболитовых блоков или монолитного арболита, то вам понадобиться щепа. Используя его, вы значительно улучшите качество блоков, да и впоследствии, после завершения всех строительных работ, он вам пригодится в качестве садового измельчителя для переработки отходов, оставшихся после осенней уборки огорода, а также обрезки кустарников и деревьев. Изготовить щепорез для арболита можно, используя определенный набор инструментов и подручных материалов. Основными узлами станка являются рубильный диск с ножами и ротор с молотками и лопастями.

Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной мм.

Из чего состоит щепорез

Диаметр готового изделия должен быть примерно мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка.

Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.

Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются закручиваются шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм.

Располагаются они на роторе. Это те детали, которые лучше купить уже готовые. Необходимо подготовить сито. При установке ножей в рубительную машину необходимо обеспечить требуемую выставку ножей за плоскость диска.

Разница в выставке ножей не должна превышать 0,2 мм.

Режим шлифования

Режущие кромки ножей должны лежать в одной плоскости, зазор между режущими ножами и контрножами должен быть равномерным 0, С целью повышения стойкости режущей кромки ножей к выкрашиванию сколы в процессе эксплуатации рекомендуется:.

После заточки ножей под требуемый угол, произвести дополнительную заточку с обратной стороны фаски на ширине 0, После каждой переточки ножи должны находится в покое вылеживании не менее х часов для снятия усталостных напряжений. Примечание: Ножи рубильные изготовленные из других марок сталей сопровождаются дополнительной информацией к инструкции.
