Съемник стопорных колец

Делаем универсальный инструмент

Такой съемник будет подходить под разный диаметр элементов. Итак, нам требуется изготовить лапки из 10-миллиметрового листа стали. Лучше воспользоваться заранее подготовленными шаблонами. Их можно сделать на картоне или бумаге, затем разметить на металлическом листе и вырезать болгаркой.

Затем нужно подобрать болт. Его мы затачиваем под конус. К гайке приваривает шесть ушек с отверстиями. В последние будут крепиться наши лапки. Ушки вырезают из металла толщиной 5 миллиметров. Ушки привариваются к гайке в собранном виде. Далее откручиваются болты и соединения лапок провариваются окончательно. На это этапе сборка устройства завершена. Можно приступать к полноценному использованию инструмента.

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Где применяются стопорные кольца?

Стопорные кольца – это элементы различных промышленных механизмов, предназначенные для надежного закрепления деталей и узлов в отверстии или на валу. Применение этого изделия позволяет избежать осевого смещения в процессе эксплуатации оборудования и увеличить срок службы узлов механизмов. Благодаря простой и понятной конструкции, вышедшие из строя элементы легко демонтировать и заменить.

В зависимости от назначения стопорных колец, их могут изготавливать из разных видов материалов – пружинной, углеродистой или нержавеющей стали, либо из бериллиевой меди.

Области применения стопорных колец:

Чаще всего эти детали применяются в автомобилестроении (в основном для фиксации шатунных или поршневых пальцев) и приборостроении. Также востребованы в других сферах промышленности.

Каталог компании

В каталоге «ИмпортПромПодшипник» представлены стопорные кольца в отверстие, предназначенные для фиксирования тяг, вращающихся элементов и подшипников качения. Доступны модели следующих размеров:

диаметр – от 1,4 до 18 см;
толщина – от 1 до 4 мм.

Для стопорных колец, предназначенных для закрепления осей и подшипников на валу транспортных средств и агрегатов другого назначения, размеры распределены следующим образом:

диаметр вала – от 4 до 140 мм;
толщина изделия – от 0,4 до 3 мм.

В названии каждой позиции в каталоге указаны все необходимые для выбора параметры. Для простоты поиска подходящей детали на сайте есть удобный фильтр по диаметру вала или отверстия.

Как выбрать подходящие стопорные кольца?

1. Для начала необходимо определить, какие стопорные кольца необходимы для конкретного механизма – наружные или внутренние. На этом этапе редко возникают сложности, поэтому можно сразу переходить к следующему.

2. Далее нужно понять, какое изделие подойдет в вашем случае – концентрическое или эксцентрическое. Большая часть представленных товаров – концентрические стопорные кольца, т.к. это наиболее востребованная категория деталей. Однако в некоторых случаях требуется модель, центр наружной окружности которой не совпадает с центром внутренней – в этом случае выбирают эксцентрический вариант.

3. Если заранее известно, что изделию предстоит выдерживать большие нагрузки, лучше всего комбинировать концентрические и эксцентрические модели, чтобы распределять нагрузку между ними.

Также обратите внимание на используемое антикоррозийное покрытие стопорных колец – его необходимо подбирать в зависимости от рабочей среды, в которой будет использоваться изделие. Защита может быть следующих видов:

цинковое покрытие;
кадмирование;
фосфатирование (доступен вариант с промасливанием);
химическое оксидирование промасливанием.

В любом случае, в «ИмпортПромПодшипник» готовы обменять товар на аналогичный, если по какой-либо причине заказанные изделия не подойдут.

О компании

Мы специализируемся на поставках подшипниковой продукции, резинотехнических изделий, стопорных колец и других сопутствующих товаров. Компания работает на территории Челябинска, однако возможна доставка в любой другой город с помощью транспортных компаний.

Склад компании расположен в том же месте, что и офис – это упрощает заказ товаров и логистику, снижая стоимость заказ и ускоряя его доставку. Среди других достоинств «ИмпортПромПодшипник» можно выделить следующие:

только качественные стопорные кольца от ведущих зарубежных (Европа и Азия) и отечественных производителей;
удобный сайт для выбора и заказа деталей в режиме онлайн;
быстрое обслуживание и квалифицированные специалисты, всегда готовые помочь в выборе товара и оформлении доставки в кратчайшие сроки;
несколько способов доставки подтвержденного заказа;
любая удобная заказчику форма оплаты;
возможность вернуть товары, если они не подошли или оказались ненадлежащего качества.

Оформить заказ в «ИмпортПромПодшипник» вы можете несколькими способами:

→ Выбрать подходящие стопорные кольца самостоятельно, добавить их в корзину на сайте и перейти к оформлению заказа.

→ Позвонить на многоканальный номер компании, чтобы обсудить заказ с оператором – специалисты проконсультируют вас по наличию изделий, а также подскажут оптимальный способ оплаты и доставки.

→ Оставить заявку на стопорные кольца на сайте, в разделе «Контакты», либо там же запросить обратный звонок – сотрудник компании сам перезвонит вам.

→ Отправить письмо со всеми интересующими вас вопросами на электронную почту организации.

В большинстве случаев, доставка стопорных колец осуществляется транспортной компанией – этот способ используется при сумме заказа более 1000 рублей. До терминала товары доставляются бесплатно.

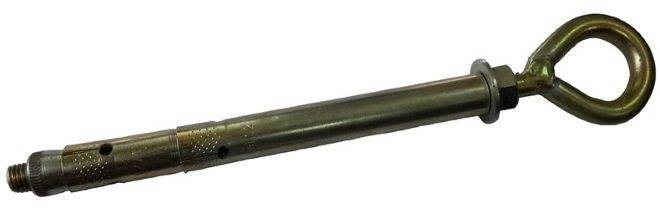

Двухраспорные анкерные изделия с кольцом

Такой крепежный элемент, как анкер двухраспорный с кольцом, позволяет получать соединения, отличающиеся повышенной прочностью и надежностью. Используется он в тех случаях, когда необходимо выполнить крепеж предметов, отличающихся значительной массой, в строительных конструкциях из пористых и даже пустотелых материалов. Надежность крепления анкера с кольцом обеспечивается особенностями конструкции такого крепежного изделия.

Кольцо у двухраспорного анкера проваривается с целью исключения разгиба

Основой такого анкерного болта являются две (а в некоторых случаях и три) гильзы, каждая из которых разжимается при закручивании резьбовой шпильки, воздействующей на них своим конусным наконечником. За счет такой конструкции крепежный элемент подобного типа обеспечивает высокую надежность болта, монтаж которого выполняется даже в очень рыхлых и пустотелых строительных материалах. С учетом того, что для одновременного разжатия двух распорных элементов требуются значительные усилия, в конструкции такого анкерного болта предусмотрена специальная гайка, навариваемая на резьбовой шпильке под кольцом. Большим плюсом наличия этой гайки является и то, что при ее применении не повреждается кольцо, которое не используется для закручивания крепежа.

Материалы стопорных колец

Пружинная сталь

Данный вид стали является основным для изготовления всех стопорных колец. Пружинная сталь обладает высоким значением предела текучести, т.е. она очень упругая. Стопорные кольца после установки деформируются, но, благодаря пружинным свойствам стали, кольца стремятся вернуть исходную форму и оказывают постоянное механическое давление на стенки установочного паза. Такой механизм работы стопорных колец обеспечивает надежную фиксацию детали.

Стопорные кольца из пружинной стали обладают и высокой твердостью, от 40 до 54 HRC в зависимости от диаметра. Для увеличения срока эксплуатации в слабоагрессивных или влажных средах кольца из пружинной стали покрывают специальным антикоррозийным покрытием, таким как Цинковые хлопья.

Примеры марок пружинной стали для изготовления стопорных колец: C67S, C75S, 65Г, 60С2А.

Нержавеющая сталь

Такой вид стали применяется для изготовления стопорных колец, работающих в агрессивных средах, а также в условиях высокой влажности. Упругие свойства нержавеющих стопорных колец ниже, чем колец из пружинной стали, поэтому и сила фиксации нержавеющих стопорных колец уступает кольцам из пружинной стали.

Примеры марок пружинной стали для изготовления стопорных колец: A1, A2.

Стопорные кольца и их назначение

Чтобы ограничить перемещение подшипника, оси, вала или прочих деталей, во многих механизмах используются стопорные кольца (их еще называют разрезными шайбами). Эти детали имеют сходство со стопорными шайбами, но их главное отличие в присутствии сквозного разреза. Для изготовления разрезной шайбы используется высокопрочная пружинная сталь. Конструктивно эта деталь имеет вид шайбы с прорезью. Возле прорези имеются две площадки с отверстиями, которые называются ушками. Именно посредством этих ушек осуществляется снятие и установка деталей.

Принцип работы таких устройство достаточно простой — при сжатии или разжимании кольца, что осуществляется посредством воздействия специальным инструментом на ушки детали, происходит изменение длины окружности. Разрезная шайба в сжатом или разжатом состоянии заводится в паз, после чего отпускается. При этом осуществляется его сжатие или разжимание, посредством чего охватывается вал, фиксируя подшипник, и исключая его осевое перемещение.

Это интересно! Свое применение стопорные кольца нашли во многих сферах производства. В быту такие детали также встречаются, например, на велосипедах, мотоциклах, дверных ручках, в конструкции различных бытовых приборов и инструментов.

Приспособление для снятия стопорных колец своими руками
