2 Конструкция станка
Станок для горизонтального сверления
Обычно станки предполагают сверление дыр дрелью в вертикальном положении. Но иногда необходимо проделать отверстия в длинной детали. Даже с дорогими магазинными подставками не получится сверлить вертикально качественно, всегда будут погрешности. Чтобы избежать этого, можно сделать станок для горизонтального сверления.
станок для горизонтального сверления
Для начала нужно подготовить циркулярную пилу, шуруповерт или дрель и стандартный набор инструментов, включающий в себя отвертки, молоток, стамеску и др. В качестве материала для изготовления можно взять обычные ДСП панели. Из расходных материалов понадобится:
- Гайка-крыльчатка;
- саморезы;
- направляющие;
- рукоятка;
- втулка;
- болты.
Сначала нужно рамку. В качестве основания используется ДСП, а из деревянных брусков делают окантовку. Из той же фанеры необходимо собрать стол, который может менять свою высоту с помощью винтов. Стол нужно тщательно отполировать. Вращая рукоятку, можно будет поднимать стол на нужную высоту. Далее чертят яркую линию, идущую по направлению сверла. Это поможет сверлить отверстия точнее. Направляющие устанавливаются таким образом, чтобы они могли раздвигаться в зависимости от размера инструмента, а затем крепиться винтами. Для дрели нужно сделать опору, к которой присоединяется конструкция. Чтобы деталь лучше двигалась в станке, можно прикрепить куски ламината в местах соприкосновения с конструкцией.
Компактный сверлильный станок

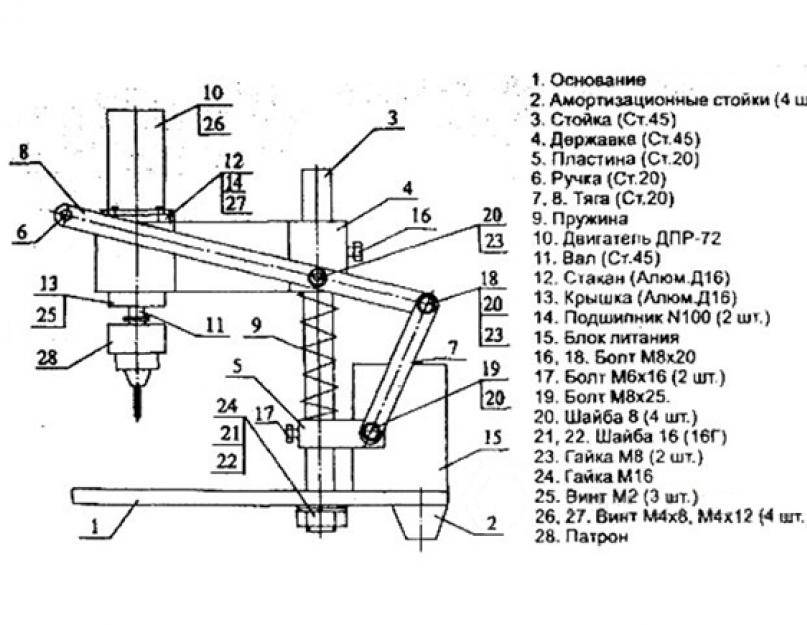

Чертеж миниатюрного сверлильного станка.
Совсем не обязательно стараться сделать аппарат мощным и больших размеров. Все зависит от его назначения. Если вы, например, радиолюбитель, вам может понадобиться станок совсем небольших размеров, который может быть изготовлен на компактном настольном покрытии.
- Агрегат можно выполнить полностью из подручного материала – металлических заготовок. Единственные готовые детали в этом случае – электродвигатель и крепежные уголки. С металлическими заготовками можно поработать на фрезерном или токарном станке. Если такой возможности нет, все элементы можно приобрести в магазинах, где продаётся фурнитура для мебели.
- Станину не обязательно делать металлической, она может быть выполнена из оргстекла с основанием из двух слоев.
- Шпиндельная пластина крепится на втулке, лучше выполнить ее на фрезерном станке. Если такового нет, можно использовать обычную дрель и напильник. Во время работы эта пластина будет передвигаться по вертикали вместе с двигателем.
- На шпинделе крепится патрон, сам шпиндель состоит из вала и подшипников, он ставится во втулку для вертикального движения во время работы станка.
- Для хорошего натяжения приводного ремня и его перестановки при изменении скорости вращения устанавливается кронштейн для двигателя, в котором делаются специальные пазы для движения вдоль. Кронштейн изготовляется так же, как шпиндельная пластина.
- Скорость вращения и крутящий момент контролируются и регулируются с помощью шкива с разными диаметрами.
Домашние сверлильные машины можно делать из любых подручных материалов – пространство для инженерной мысли безграничное. Главное – соблюдать надежность и устойчивость рабочей поверхности стола и грамотный механизм вертикального движения шпинделя. Ну и точность изготовления всех деталей, включая самые мелкие. Делайте станок под свои нужды, не бойтесь самостоятельных решений, у вас все получится.
Как сделать простую сверлильную стойку для электродрели
Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.
Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.
Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.
Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).
Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

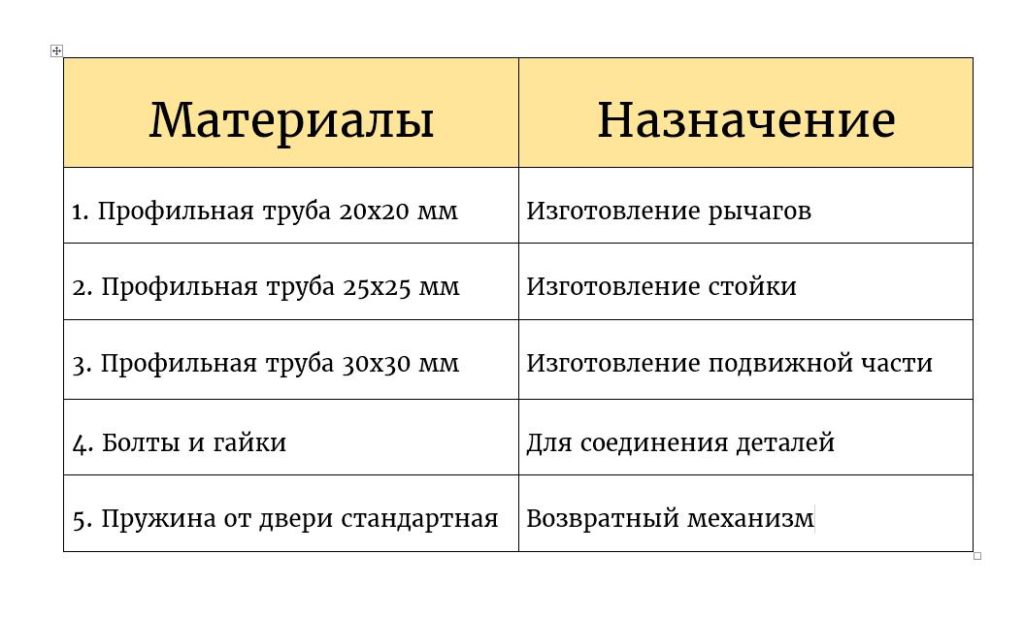

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).
Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).
Приступаем к изготовлению стойки для дрели своими руками.

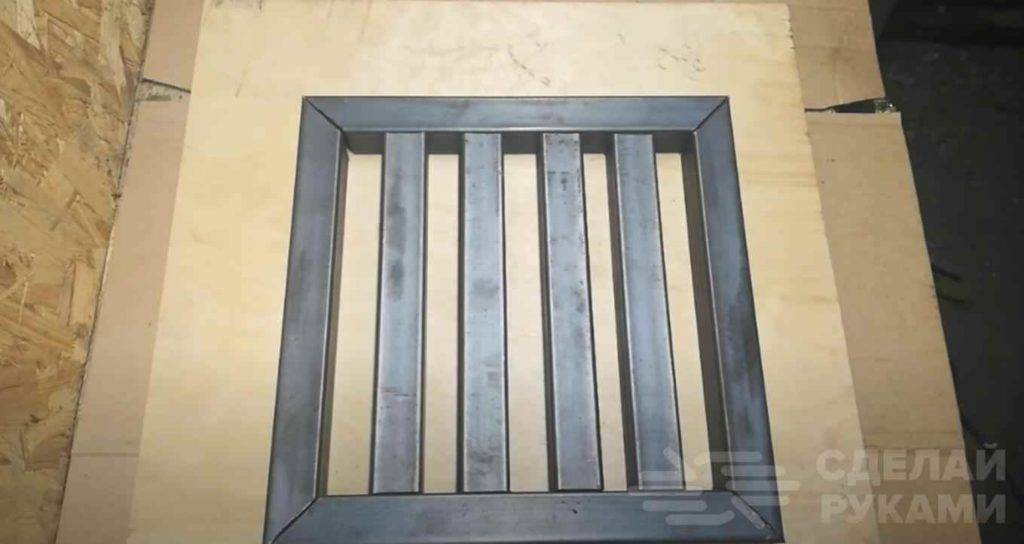

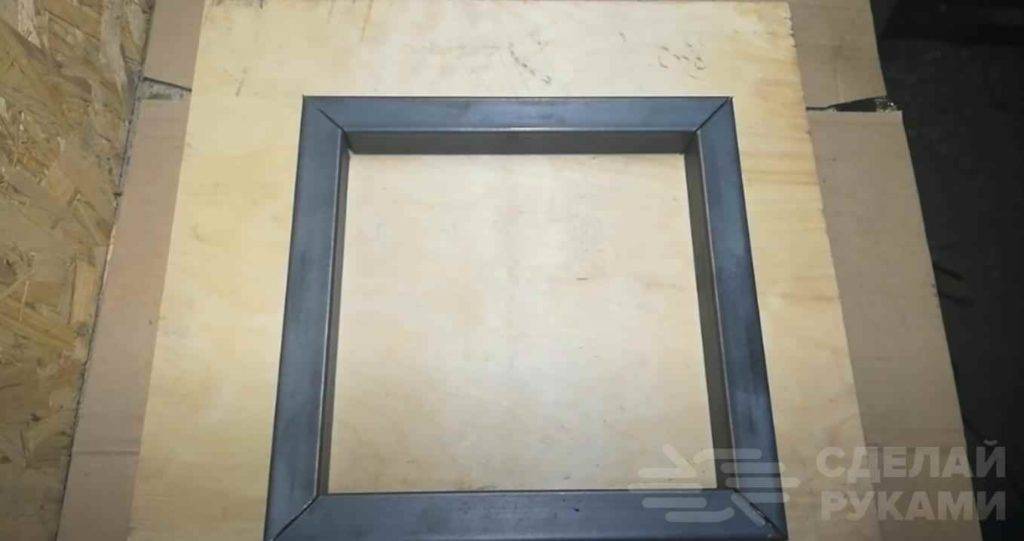

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.
После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

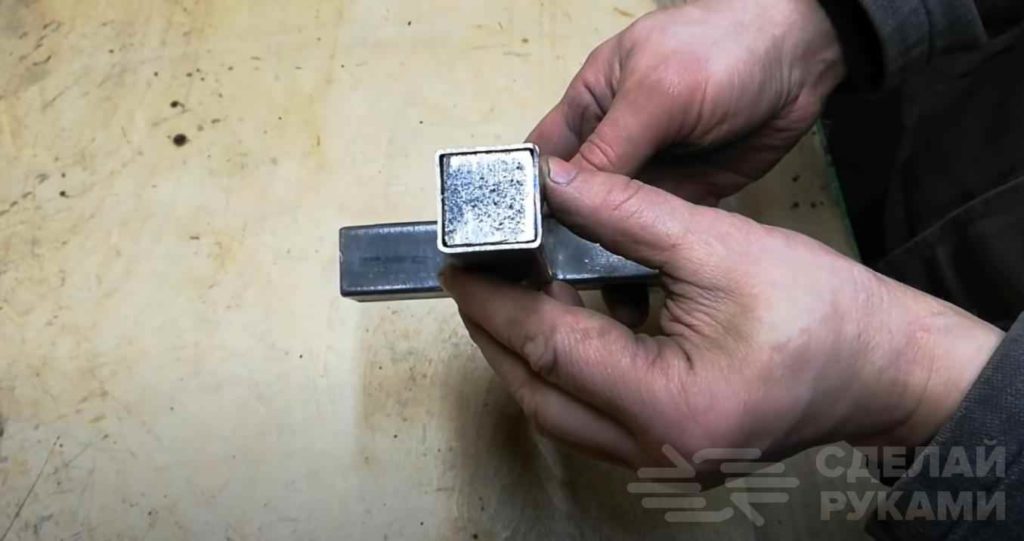

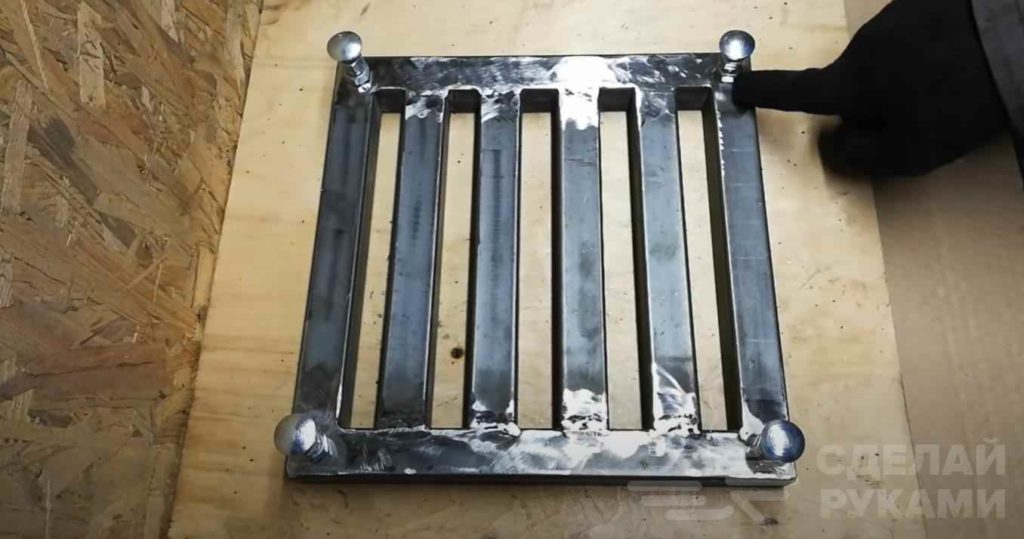

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

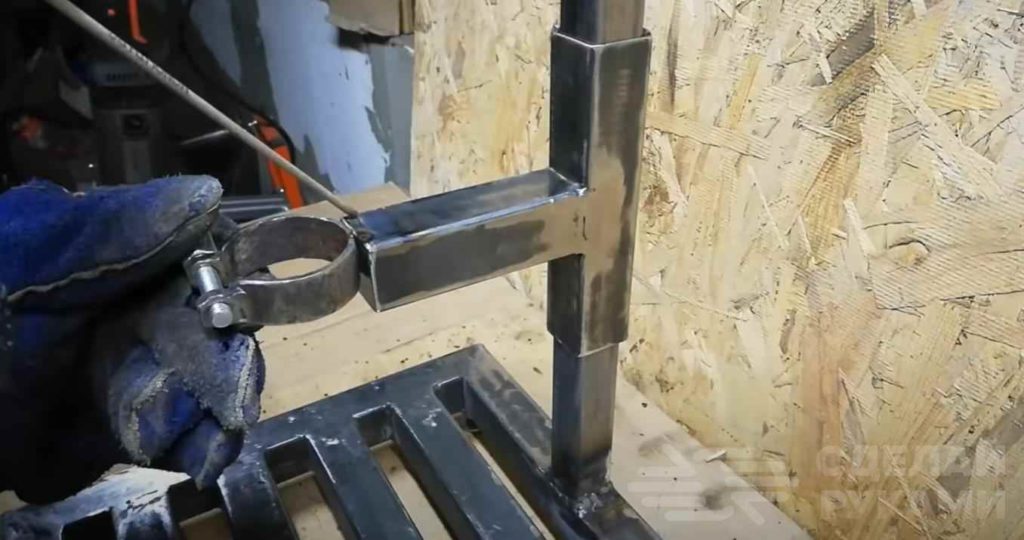

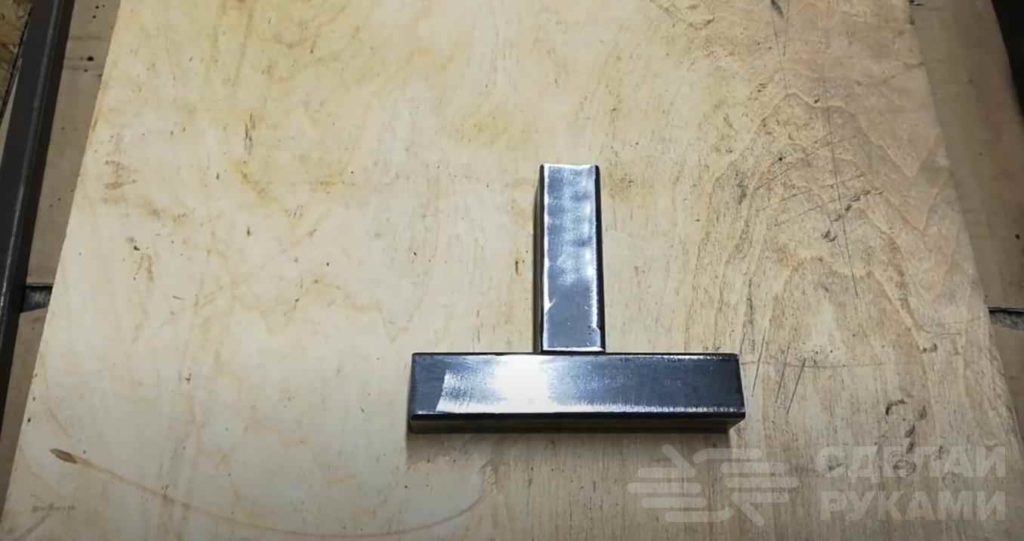

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

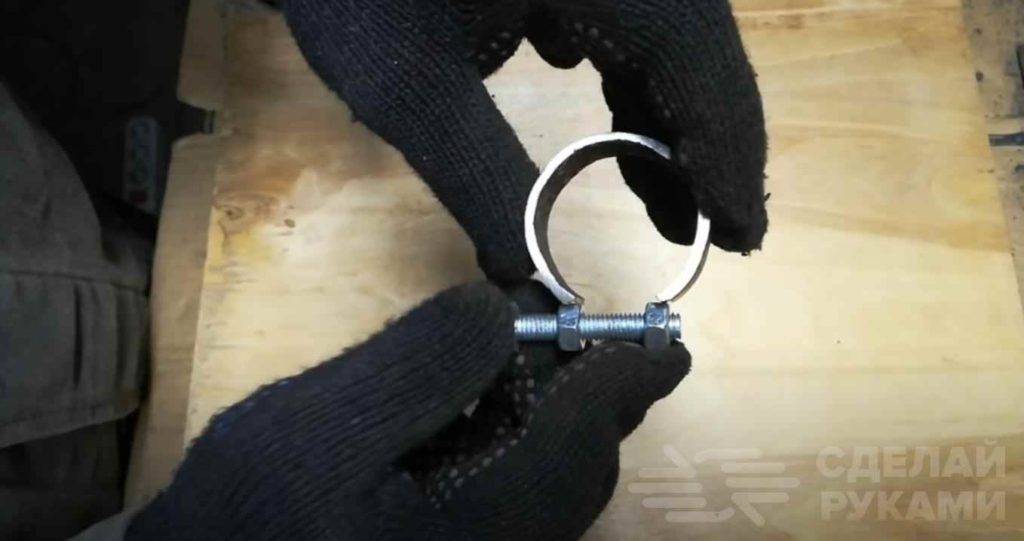

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.
Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

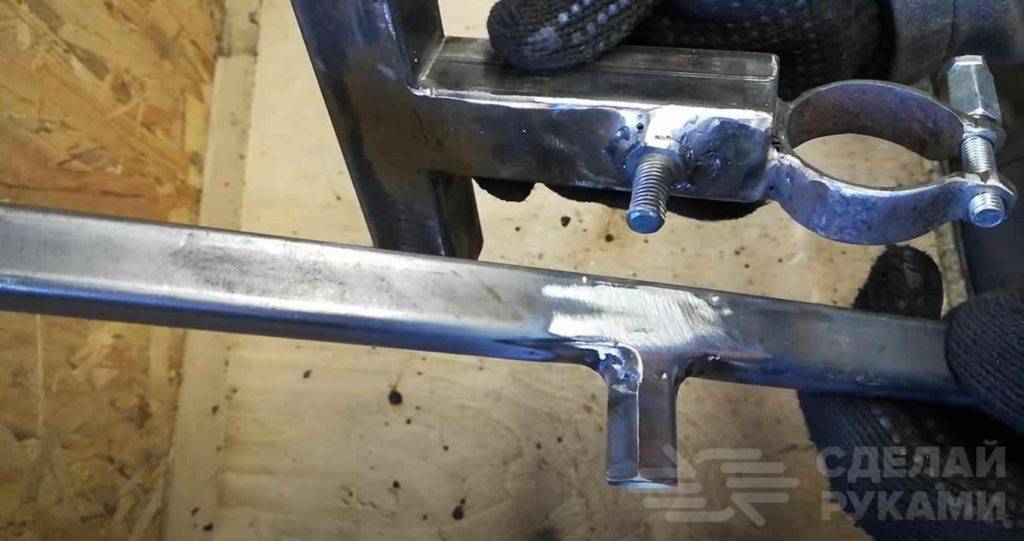

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

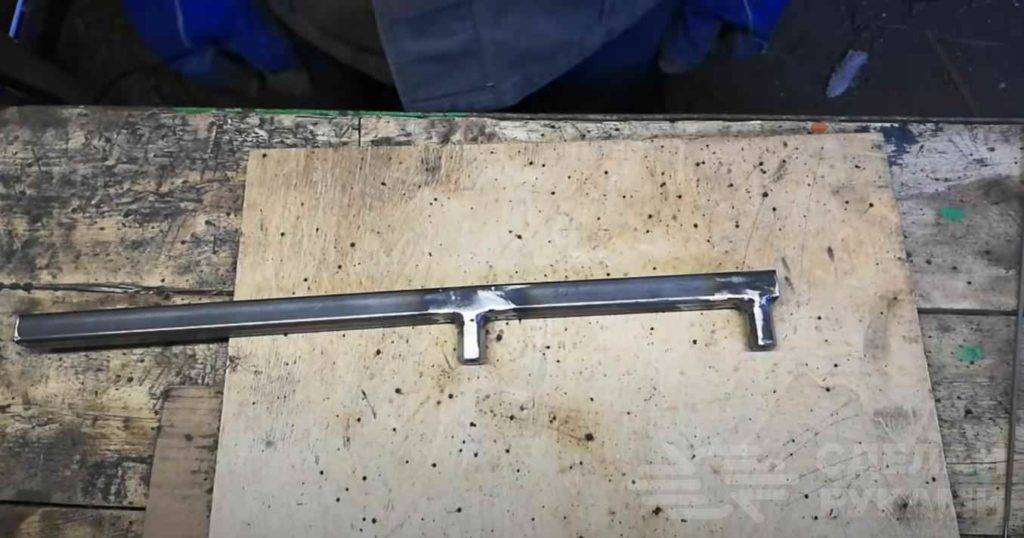

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.
Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

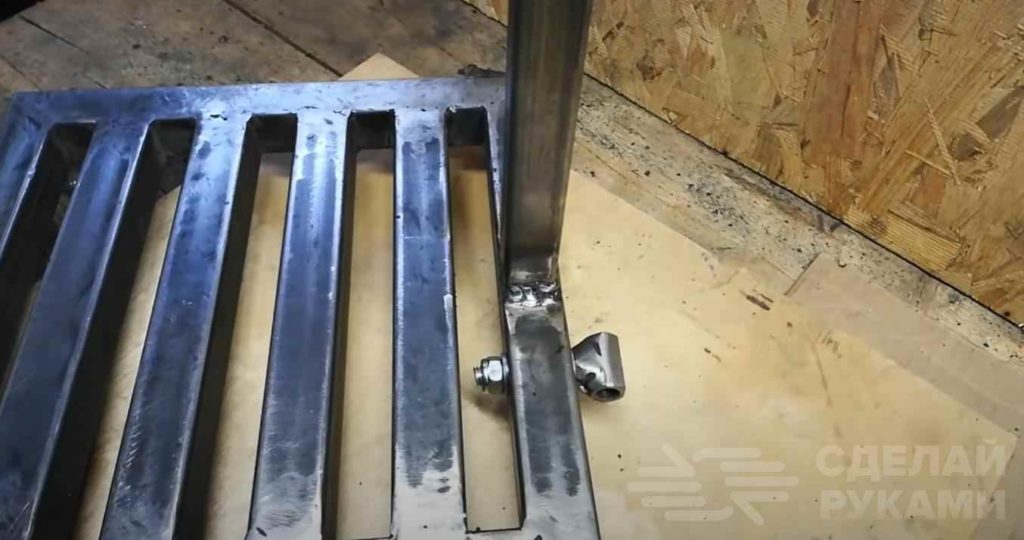

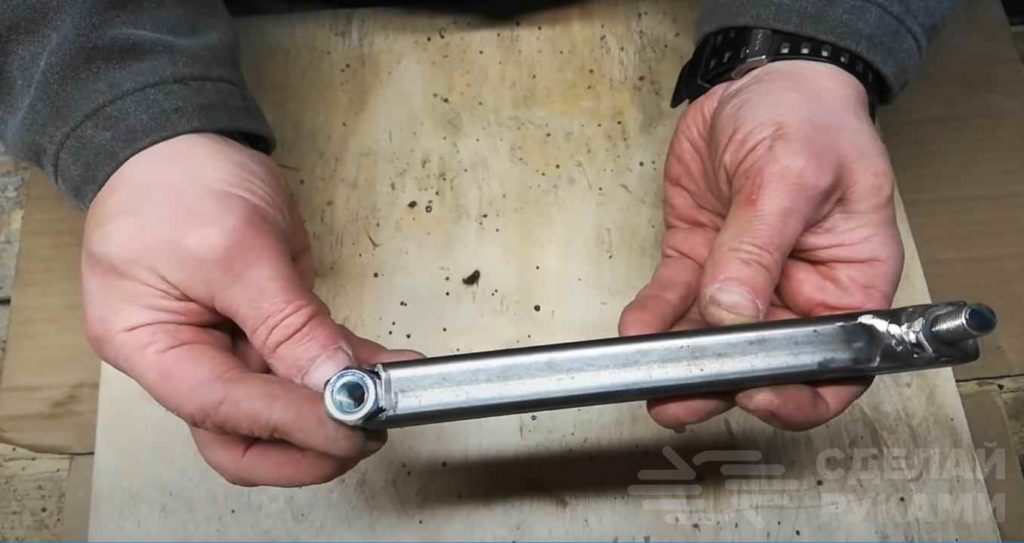

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

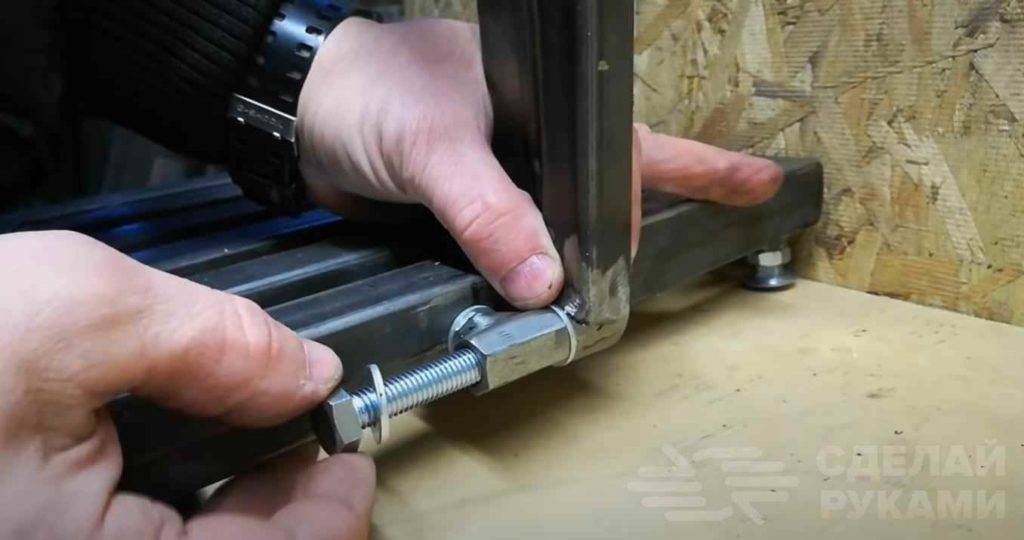

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

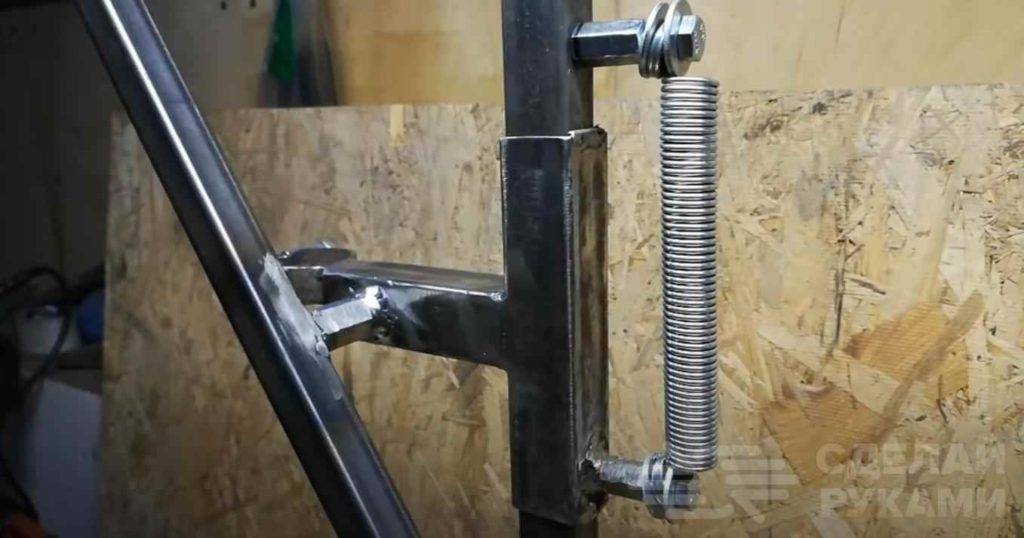

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.
Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.
Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.
При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.
Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

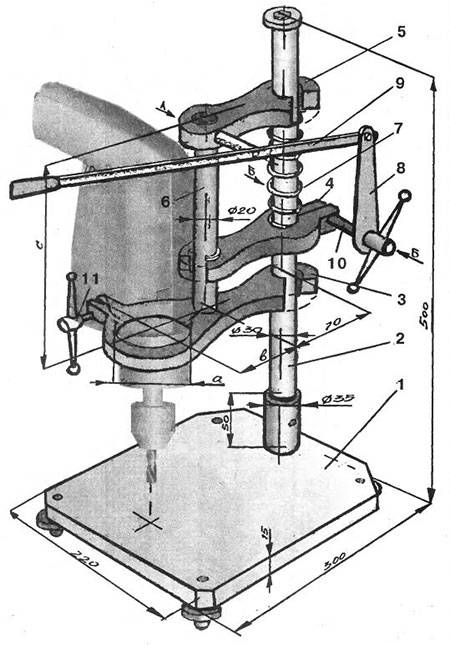

Самодельная стойка для дрели: своими руками, чертежи, держатель вертикального сверления, из фотоувеличителя, из рулевой рейки
Сверление — один из самых популярных методов быстрого получения отверстия разного диаметра. Процесс позволяет получить новое отверстие в сплошном материале (дереве или металле) или расширить диаметр уже существующего отверстия (рассверливание).
Использование стойки для дрели помогает усовершенствовать процесс, ускорить получение результата. Профессиональные приспособления стоят дорого, дешевые аналоги — трата денег, так как имеют значительный люфт, который дает неточный результат при сверлении.
Приспособление для закручивания и выкручивания длинных саморезов
Чтобы выкрутить или закрутить длинный саморез в дерево, понадобится приложить немало усилий. Если вы пробовали сделать это при помощи шуруповерта или электрической дрели, то знаете, что сделать это достаточно сложно.
На некоторое углубление саморез «войдет» в древесину, однако закрутить его полностью электрическими инструментами практически невозможно.
Вручную также сделать это крайне трудно, поэтому на помощь стоит позвать старую ручную дрель.
В переделке инструмент для завинчивания или вывинчивания длинных саморезов не нуждается. Необходимо только зажать в цанговом патроне устройства соответствующего размера биту, и приступить к делу. Эффективность применения ручного инструмента при завинчивании длинных саморезов на порядок выше по сравнению с маломощными шуруповертами и высокооборотистыми электродрелями.
!Достижение результата зависит от правильности выбора биты под шляпку завинчиваемого самореза.
Маятниковая пила + ()
Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.
Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.
Что понадобится при изготовлении
Первым делом следует упомянуть о материалах и инструментах, которые пригодятся при изготовлении стойки для дрели. Итак, для работы понадобятся:
- Чертежи.
- Молоток.
- Плита ДСП или лист железа.
- Плоскогубцы.
- Железный уголок.
- Набор отверток.
- Напильник.
- Направляющие, предназначенная для гипсокартона.
- Пружины.
- Ручка для станка. Ее можно купить или сделать из подручных материалов.
- Дрель.
- Шурупы или винты.
Как видно, достать все необходимое не так уж и сложно
Но, тем не менее, для того, чтобы конструкция получилась надежной и долговечной, важно выбирать только качественные материалы
Верстаки для электроинструментов
Для работы с многочисленными приборами потребуется усовершенствовать рабочее место. Для домашней мастерской либо для автогаража необходимым может быть незначительный, малогабаритный и универсальный верстак.
Изготовить его без помощи других не так трудно, следует только лишь конкретно сделать совершенствование своего выбора, для каких непосредственно функций он нужен.
Правильнее в целом мастерить верстак, который можно будет применять на какой-угодно высоте, в том числе и на столе.
Тогда электроинструмент возможно станет комфортно располагать, изменять его положение при потребности.
Для работы рекомендовано применять различную твердую древесину, распространенным материалом считается клен, который просто обрабатывается, при этом владеет нужной твердостью и прочностью.
Для регистрации на столе к установке возможно прикрепить комфортные ножки либо струбцины. Для верстака необходимы тиски, они зачастую используются в работе, что гарантирует улучшение ее качества.
Способы изготовления
Делаем стойку для дрели

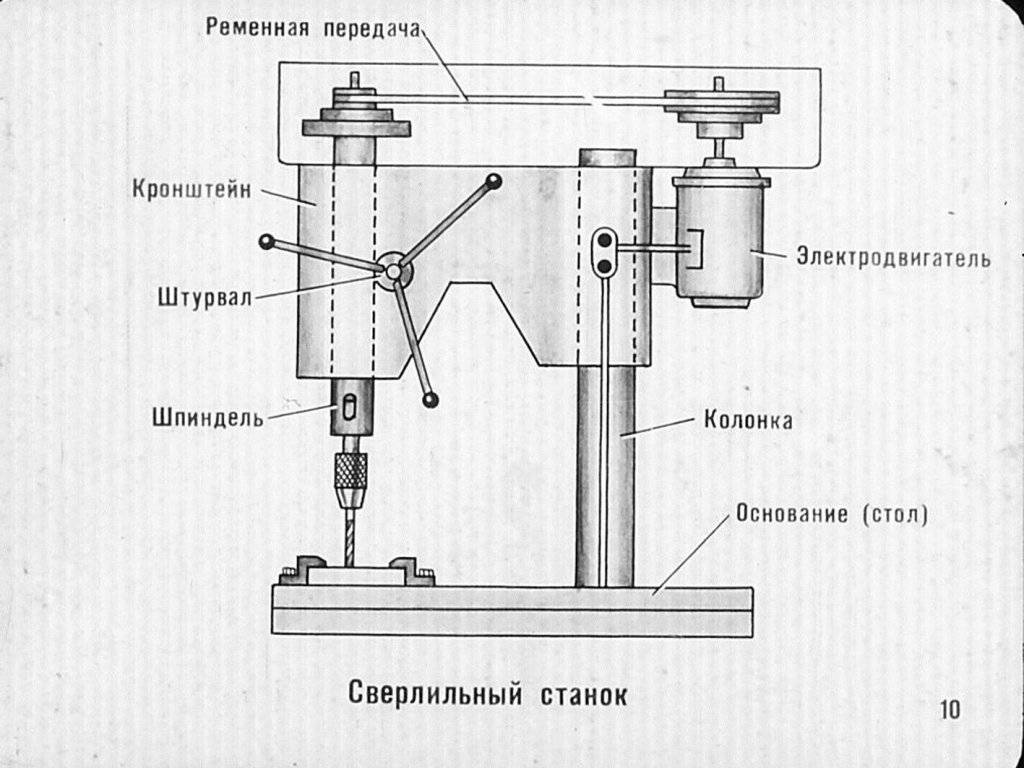

Что такое сверлильный станок и для чего он нужен
Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.
Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

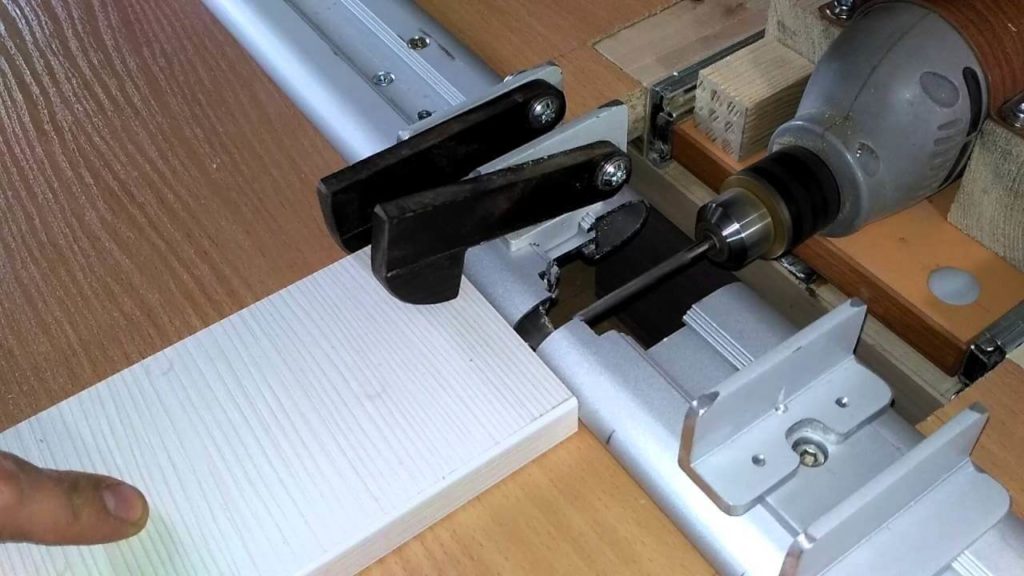

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.
Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.
Из чего он должен состоять
Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.
В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

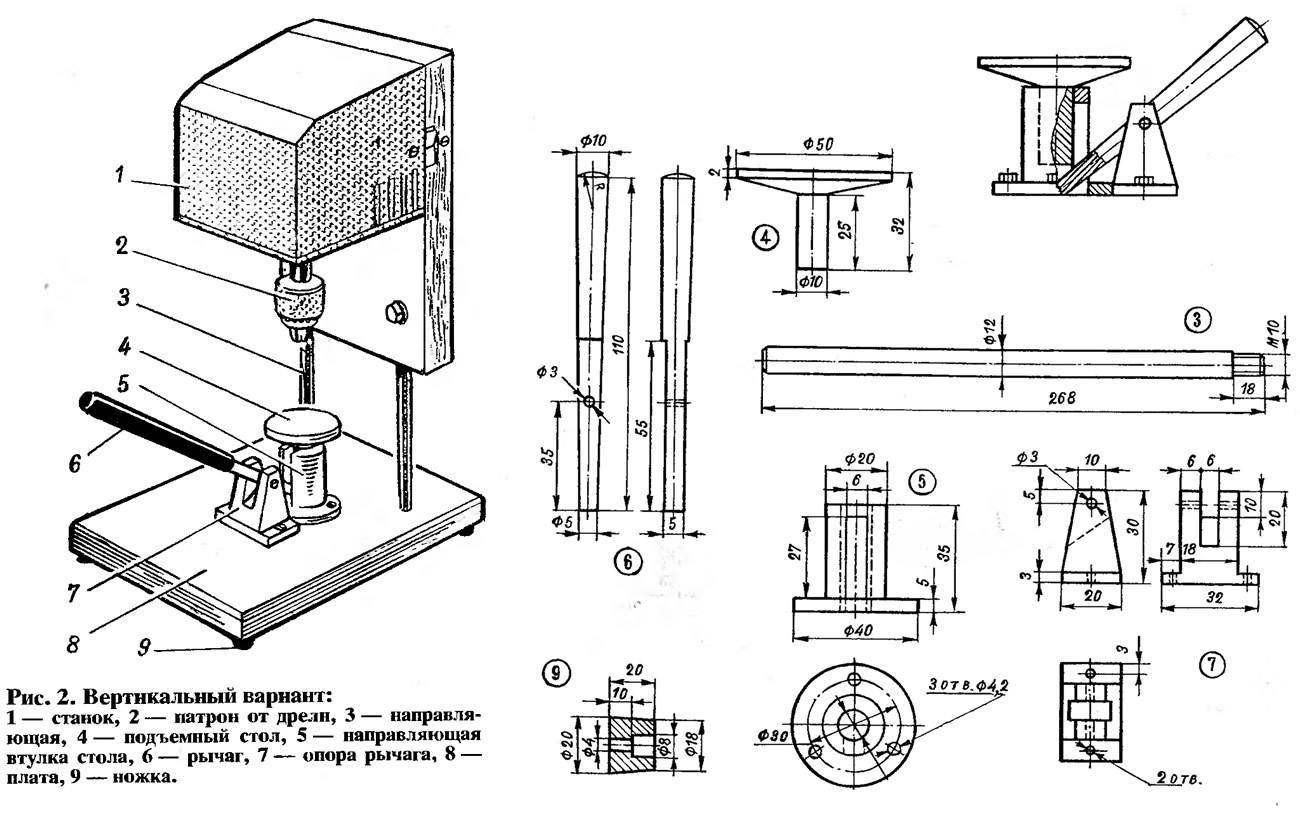

Вертикальный вариант станка. Вертикально-сверлильный станок. Настольный сверлильный мини-станок. Сверлильный станок из дрели. Из чего состоит сверлильный станок? Общее устройство сверлильного станка.
По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.
Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:
- станина;
- рулевая рейка;
- двигатель.
Область применения самодельных сверлильных станков
Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).
Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.
Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.
Самодельная конструкция с использованием двигателя от стиральной машины
Виды и особенности сверлильных станков
Сверлильный станок из обычной дрели
Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:
- Основание, которое еще называют станиной;
- механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
- устройство для обеспечения подачи;
- вертикальную стойку, на которой закрепляется механизм вращения.

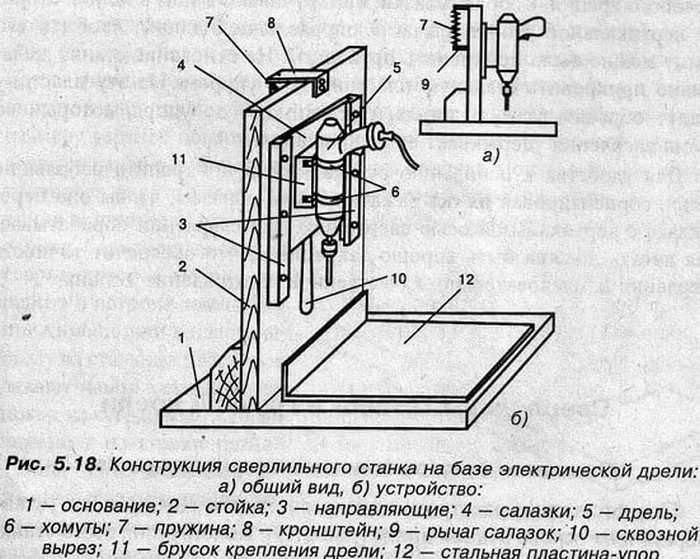

Схема самодельного станка из дрели
Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.
То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.
При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.
После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.
Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.
Дополнительные узлы
Дополнительные узлы позволяют сделать станок более функциональным, например, получить возможность сверлить отверстия под углом, выполнять какие-то токарные операции или даже фрезерные. К примеру, для обеспечения последних потребуется приставка, которая позволит перемещать деталь по горизонтали. Для этого горизонтальному столу придается подвижность, а также монтируются специальные тиски, которые будут зажимать детальку. Например, это может быть винтовая передача, которая активируется с помощью рукояти, или обычная рычажная, активирующаяся с помощью ручки. Иными словами, на станок устанавливается вторая стойка, но уже горизонтально, и на ней вместо дрели будут размещаться тиски.
Сверлить под углом получится, если задействовать дополнительную поворотную пластинку с отверстиями, размещающимися по дуге. На этой вращающейся оси будет перемещаться каретка вместе с дрелью, а сама ось закрепится на станине. Отверстия, с помощью которых получится фиксировать положение рабочей головки, как правило, прорезаются под углом в шестьдесят, сорок пять и тридцать градусов. Такой станок, оснащенный вращающимся механизмом, можно будет использовать и для токарных действий, если дополнительную пластинку повернуть горизонтально.
Следом по кругу на дополнительной панели необходимо просверлить отверстия под углами, которые измеряются при помощи транспортира. На следующем этапе отверстия для осей обеих деталей совмещаются и фиксируются финтом. Затем через добавочную панель на стойке нужно будет просверлить три отверстия, и зафиксировать первую под нужным углом штифтами или же комбинацией винтов и гаечек.
Как сделать стойку для дрели своими руками, смотрите в видео.
Как сделать простую сверлильную стойку для электродрели
Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.
Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.
Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.
Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).
Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).
Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).
Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).
Приступаем к изготовлению стойки для дрели своими руками.
Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.
После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.
Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).
На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.
После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.
Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.
Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.
Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.
Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.
Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.
В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.
На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.
Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.
Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.
При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.
Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.
Реален ли ремонт рулевой рейки своими руками?
При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.
Профилактические меры
С их помощью можно значительно продлить жизненный срок рейки:
- аккуратный проезд неровностей и «лежачих полицейских»;
- слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
- прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
- не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.
Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.
Топ-3. WolfCraft 5027000
Универсальный сверлильный станок из фотоувеличителя
Проектирование и изготовление самодельных станков — непростое занятие, требующее как технических знаний, так и практических навыков.
Все это есть у радиофизика из г. Саратова Ю.А. Волкова, давно увлекающегося изготовлением различных станков и приспособлений для домашней мастерской.
В своем письме он рассказывает о сверлильном станке, сделанном из штатива фотоувеличителя и привода старой швейной машинки.
На этом станке, кроме сверления, можно шлифовать и полировать, а также фрезеровать небольшими дисковыми фрезами Столь широкие возможности обеспечиваются за счет поворота рабочего механизма станка относительно штатива на 90° или 180°. Применение электродвигателя с реостатом (педалью) от швейной машины позволяет регулировать обороты практически от нуля до 700 или 1400 об/мин (верхняя граница обусловлена используемым шкивом).
Кроме того, штатив может вращаться вокруг своей оси на 360°, что дополнительно расширяет возможности станка.
В этой модели использован штатив с подъемным механизмом и кронштейном от фотоувеличителя УПА. Остальные детали увеличителя снимаются.
В качестве привода применен двигатель с реостатом от швейной машины «ТУЛА» типа ШЭ-1, мощностью 18 Вт и скоростью вращения 4000 об/мин. Небольшая мощность двигателя компенсируется значительным передаточным отношением на шкивах, поэтому момент на валу вполне достаточен для сверления отверстий диаметром до 6 мм в черных и цветных металлах. Патрон для сверл до 6 мм взят от ручной дрели. Из чертежей видно устройство станка Уголок (7) со шпильками (8) болтом М8 (16) крепится к подъемному механизму фотоувеличителя (17) (вместо снятых деталей фотоувеличителя).
Корпус (10) вставляется в кронштейн (6) и фиксируется гайкой (5). Затем в корпус с обеих сторон вставляются подшипники (11)
Обратите внимание, что примененные подшипники имеют защитную шайбу. Устанавливать их в корпус следует шайбой наружу
Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3). Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны.
Собранная конструкция прикручивается болтом М8 (16) к уголку (7) под необходимым углом путем совмещения пары шпилек уголка (7) и соответствующей пары отверстий в кронштейне (6).
На вал двигателя надевается шкив (19). К корпусу двигателя на четырех винтах М3 крепится скоба (9), которая, в свою очередь, закреплена винтом М6 (15) к кронштейну (6).
Прорезь в скобе служит для удобства натяжения ремня.
Двигатель и реостат соединяются как в швейной машине. Параллельно реостату подсоединяется выключатель, который позволяет включить станок, шунтируя реостат.
Для повышения прочности конструкции к внутренней стороне крышки чемоданчика прикручивают на винтах М5 опору (18) из стального листа.
Разбирая станок для хранения, необходимо лишь открутить кронштейн от уголка, снять скобу с двигателем и вынуть штатив из гнезда в крышке.
Все детали прекрасно умещаются в чемоданчике. Применение более мощного двигателя (90 Вт, 6000 об/мин) позволит использовать сверла диаметром до 9 мм. При этом на валу вместо резьбы М10×1 протачивают конус под соответствующий патрон.
От редакции: При изготовлении деталей станка особое внимание следует уделить корпусу и валу, т.к. от качества их изготовления будет зависеть амплитуда биения вала станка при сверлении и фрезеровке Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность
Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом.
Модель из дерева
Проще всего собрать держатель для дрели из древесины. Для сборки такого устройства используют доски из массива от 20 мм в толщину. Такой материал более устойчив к вибрациям. В качестве крепежей применяют саморезы.
Для подвижной части станка понадобится стержень с резьбой. Проще всего купить подобное изделие в магазине. Чтобы изготовить его самостоятельно понадобиться токарный станок.
Перед сборкой станка в деревянных деталях делают отверстия. Круглое – в нижней части теска и прямоугольное в верхней. Для сборки используют столярный клей, после чего детали скрепляют саморезами. Чтобы станок был более удобен в использовании, все детали шкурят после сборки, зачищая также частички высохшего клея.
