Самоделки из бензопилы

Велик с мотором от бензопилы

На велосипед можно установить двигатель от бензопилы. На таком веломопеде можно разгоняться до 50 км/ч, а иногда и выше. С целью конструирования этого транспорта необходим двигатель от бензопилы с мощностью, равной 1,5 – 2 л.с. – этого хватит для развития скорости в 30 – 40 км/ч. Понятно, что нужна емкость, используемая в качестве бензопака, не обойтись без проводов и переключателя для подключения зажигания двигателя и т.д.

Велосипед из бензопилы расходует минимальное количество топлива.

Как из бензопилы сделать мотор для велосипеда, подробно рассказывают разные мастера в интернете.

Советы и рекомендации для создания пилорам из бензопил своими руками

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Видео:

Вертолет

Такая самоделка относится к сложным и поэтому в жизнь на сегодня не воплощена. Она — в мечтах энтузиастов, в придуманных историях. Одна из них утверждает, что еще в СССР заключенный, разбирающийся в механике, сделал вертолет с двигателем от бензопилы и смог убежать из колонии.

Изготовление самодельного вертолета требует, в отличие от снегохода, лодочного мотора, велосипеда, болгарки и даже снегоуборщика, более сложных инженерных расчетов. Они же показывают, что один, даже мощный, двигатель не способен поднять в воздух такой летательный аппарат. Требуется как минимум 4 мотора, причем форсированных и работающих согласованно на максимально возможных оборотах. А реализовать это с двигателями от бензопил на практике затруднительно.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него 2. Самодельный наждак из двигателя стиральной машинки 3. Самодельный генератор из двигателя от стиральной машины 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат 7. Дровокол с двигателем от стиральной машины 8. Самодельная бетономешалка

Самоделки из бензопилы видеоподборка (лучшее видео)

1. Транспорт из бензопилы

Мопед из бензопилы Дружба-4

По многочисленным заявкам сделал мопед с двигателем от бензопилы Дружба-4 с электронным зажиганием.Бензопила Дружба-4 имеет объем двигателя 94 см3 и 4 л.с. и она слабее 5-ти сильного двигателя бензопилы Урал.Но максимальную скорость мопед показал практически такую же как и с двигателем от бензопилы Урал Электрон 2т.

Картинг из бензопилы

Автомобиль из бензопилы

Трицикл из бензопилы Урал

2. Самодельная пилорама из бензопилы

Самодельная пилорама из бензопилы

Пилорама из бензопилы двух досок и саморезов от Адваката Егорова

3. Снегоходы из бензопилы

Мотосани из бензопилы

Снегоход из бензопилы

Самодельный детский снегоход с мотором от бензопилы

4. Самодельный лодочный мотор из бензопилы

Самодельный лодочный мотор из бензопилы

Бензопила “Штиль180”, мощность-2л.с., скорость – до10км.ч., расход топлива – 250гр. на 20мин. хода.

Лодочный мотор из бензопилы Урал

Лодочный мотор очень легкий и экономичный.

5. Мотобур из бензопилы

Мотобур из бензопилы stihl своими руками из старой дрели

6. Генераторы электричества из бензопилы

Аварийный генератор 12-24 В из бензопилы или тримера

Генератор из бензопилы своими руками

7. Самоделки для огорода из бензопилы

Косилка из бензопилы

Мотокультиватор из бензопилы Дружба-4

Мотоблок из бензопилы

Окучник из бензопилы ДРУЖБА

Приставка “лебёдка” для бензопил

Сам себе инженер: интересное применение бензопилы

8. Компрессор из бензопилы

Компрессор. Подкачка шин бензопилой

9. Снегоуборщик из бензопилы

Снегоуборщик из бензопилы Урал

Как сделать из бензопилы снегоуборщик

10. Разное

EuroSamodelki.ru – это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2500 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

“>

Какие самоделки из бензопилы можно сделать?

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка  на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках.Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

• заборного отсека с расположенным внутри шнеком с лопастями;
• ручки;
• рамы;
• выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Технические возможности «Дружбы»

Однако новые устройства при определённых поломках дальше просто невозможно использовать. Этого нельзя сказать о старой доброй «Дружбе». Многим известно, что после того, как с ней становится невозможно работать по её основному назначению, эта бензопила получает вторую, не менее яркую жизнь.

Сегодня самоделки из бензопилы «Дружба» чаще всего встречаются в деревнях, где ещё живут настоящие умельцы. И смекалистые люди, имея на руках сей прекрасный продукт отечественной промышленности, смогли изготовить из неё довольно приличные функциональные устройства.

Получается, что, отработав достаточный срок на валке леса, эта бензопила по каким-то причинам не выбрасывается. Всё дело в универсальном приводе, который и позволяет в дальнейшем пользоваться такими пилами в других устройствах. Итак, использовать бензопилу «Дружба» в качестве основы для каких-то других агрегатов стало возможно из-за:

• Довольно мощного двигателя;

• Способности устройства выдерживать чрезвычайные условия;

• Высокой автономности пилы;

• Достаточной компактности и небольшому весу.

Рабочие органы бензопилы редко выходят из строя во многом благодаря муфте, исключающей перегрузки. Эта деталь герметична и мало подвержена засорам, вызывающим поломки.

Какие устройства делаются на основе пилы «Дружба»

Если учитывать вышеописанные достоинства бензопилы, то становится понятно, как такой агрегат может в дальнейшем использоваться практически в любой сфере жизнедеятельности человека. По этой причине многим наверняка станет интересно, что можно сделать из бензопилы «Дружба» и как это потом использовать в личном хозяйстве. Вот список довольно простых устройств:

• Лодочный двигатель;

• Мотоблок;

• Мотокультиватор;

• Косилка;

• Болгарка;

• Лебёдка;

• Ледоруб.

Мопед из «Дружбы»

К более сложным устройствам, которые удалось реализовать на базе бензопилы «Дружба», стоит отнести:

• Вертолёт;

• Аэросани;

• Снегоуборщик;

• Снегоходы;

Что можно сделать из бензопилы: основные приспособления для бензопилы, получившие популярность

Если приобрести специальные насадки на инструмент, то установить их будет чрезвычайно просто, для этого не потребуется ничего переделывать или разбирать корпус инструмента. Все готовые приспособления рассчитаны именно для установки на бензопилу. Другим важным преимуществом приобретения именно бензопилы считается ее автономность. Это объясняется тем, что все электрические устройства требуют наличия розетки 220 В. Применяя бензопилу, получится использовать самоделки в полевых условиях, будь это дрель, ледобур или кородер.

Установленная своими руками насадка-болгарка на бензопилу позволяет эксплуатировать технику не только в качестве бензореза, но и как угловую шлифовальную машинку. Насадка связывается с устройством посредством специальной шпильки, а вращаться начинает с помощью ремня от шкива, закрепленного на вал ведущей звездочки. Таким образом, приспособление устанавливают вместо пильной шины

Важно правильно подобрать диаметр круга насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другой техники, используемой для изготовления полезного прибора

Обратите внимание! Специалисты предупреждают, что не во всех моделях возможно установить переходник, чтобы подогнать цоколи. Кородер является одной из самых популярных насадок для бензопилы. Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев

Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес

Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе.

В основном выделяют два типа кородеров:

1. Барабанные. Главная область применения – снятие коры, второе название – окариватель.
2. Дисковые. Используются для создания разного рода углублений.

В продаже встречается несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае затупления ножей есть возможность вторичной заточки. Если ножи полностью вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в узле подшипника. Приведение в действие осуществляется за счет ременной передачи, а скорость вращения регулируется силой нажатия на ручку акселератора. Также на скорость влияет и диаметр шкива: чем он больше, тем выше скорость. Шпильки для установки насадки идут в комплекте.

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

• Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
• Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
• Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
• Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
• На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
• Из небольших металлических труб конструируют ручки для управления.
• Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Виды неисправности сцепления и способы их устранения

Здесь перечень возможных поломок не так велик, наиболее часто встречающиеся случаи это:Поврежденная пружина, она может быть растянутой или лопнувшей, в обеих случаях сцепление работать не будет и необходим ремонт. В зависимости от марки бензопилы Вам придется заменить пружину или целиком сцепление. Так, например, на пилах Stihl возможно заменить пружину, а вот на Husqvarna и Echo придется менять полностью сцепление.

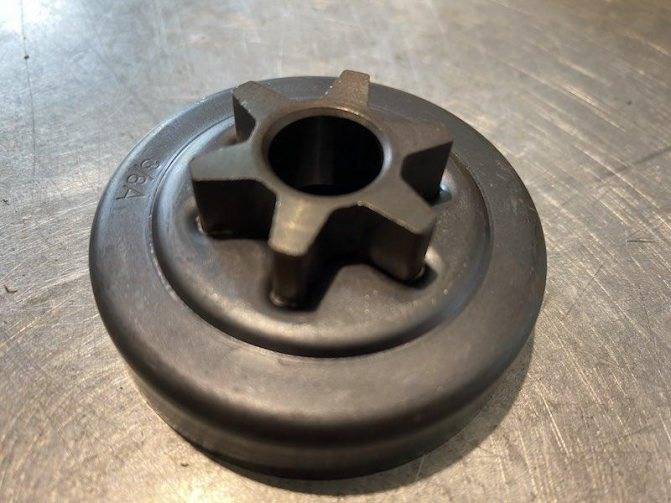

Барабан сцепления, на котором находится ведущая звездочка бензопилы. Износ барабана и звездочки также ухудшает работу механизма сцепления, определяется он достаточно просто, выработка внутри барабана и на звездочке видна невооруженным глазом. Ликвидировать неисправность можно путем установки нового барабана сцепления.

Еще один вид поломки — неисправный подшипник внутри барабана сцепления, его износ также является естественным, хотя и не таким частым по сравнению со случаями, описанными выше. На многих моделях бензопил этот подшипник меняется, и нет необходимости при этом менять все сцепление.

https://youtube.com/watch?v=Tr2xUbESH28

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

• одногусеничная (2 лыжи спереди, 1 гусеница сзади);
• двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

1. Двигатель.
2. Система питания.
3. Система впрыска масла.
4. Трансмиссия.
5. Ходовая часть.
6. Рулевое управление.
7. Корпус.
8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

• способность работать при низких температурах;
• высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Что можно сделать из бензопилы Дружба

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

• двигатель от пилы;
• цепь;
• болтики, гайки для креплений;
• коммутатор и акселератор от горной велосипедной модели;
• старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Пилорама

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле. Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

• редуктор для уменьшения оборотов мотопилы;
• металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

1. Из труб изготавливают жесткую раму. Используют сварку.
2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.

Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:

1. Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
2. Болгарка.
3. Металлическая труба.
4. Дрель.
5. Сварочный аппарат.

Последовательность сборки бура:

1. Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
2. Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
3. Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
4. По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
5. Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.

Генератор
