Все что нужно знать о шаге цепи бензопилы для эффективной работы

Некоторые важные моменты при выборе цепей или бензопилы

Существуют другие показатели, оказывающие влияние на производительность инструмента и специфику работы.

геометрия режущего зуба (профиля);
количество режущих звеньев;
тип заточки режущей кромки звена.

Режущий профиль бывает двух типов: чизельный и чипперный. Первый вариант имеет прямую рабочую поверхность и является более производительным. Второй тип имеет серпообразную форму и пониженную производительность. В обслуживании чипперная цепь легче, так как ее легче затачивать, не требуется жесткое соблюдение углов заточки. Чизельные варианты чаще применимы с шагом 3/8 и 0.404”.

Количество режущих зубьев всегда определяется их соотношением на количество направляющих входящих в шину пилы. То есть звено с режущей частью имеет два направляющих звена. Если такого сочетания не наблюдается, это означает, что цепь сомнительного производства.

Тип заточки режущих профилей регламентируется типом будущих работ. Обычно классическая бензопила применяется для поперечных распилов дерева и крайне редко для продольных. В редких случаях попадаются цепи с режущими звеньями, имеющими ориентацию для продольных разрезов.

Приобретая инструмент, нужно четко представлять сферы его использования и в зависимости от этого определять нужный шаг цепи.

Звенья цепи: а — режущее или резец, б — замковое.

Условные типы применения бензопил у частных пользователей:

обрезка ветвей в саду, несложные дачные работы;
индивидуальное строительство, заготовка дров, эпизодическая валка деревьев;
частое использование (подразумевающее выполнение работ по найму), заготовка очень больших объемов дров, эксплуатация в собственной мастерской.

В первом варианте рекомендуется бензопила, имеющая цепь с малым (0.325”) шагом. Это позволит получить легкий и маневренный инструмент, легко производить обрезку веток, включая подъем по приставным лестницам и ветвям деревьев. Данное оборудование позволяет проводить несложные роспуски древесины, а эпизодически допускается вести валку небольших деревьев.

Второй вариант подразумевает выбор пилы с шагом 3/8” и толщиной направляющего звена не менее 1.5 мм. Подобные пилы позволяют с легкостью проводить весь комплекс работ по обслуживанию участка, небольшой мастерской, заготавливать запас дров на зиму.

Третий вариант предлагает использование цепей 3/8 и 0.404” в паре с мощным двигателем, так как список выполняемых работ предназначен только для профессионального инструмента, при этом важно учитывать толщину направляющего звена, она должна быть 1.6 или 2.0 мм. Сталь для изготовления таких цепей изготавливается с учетом возможного перегрева при роспуске древесины без потери твердости режущих кромок звеньев

Взаимозаменяемость цепей допускается только на предусмотренный изготовителем размер шага. Объясняется это числом зубьев приводной звездочки, которая рассчитывается только под определенное расстояние между звеньями. Шина бензопилы имеет паз под определенную толщину направляющих, это следует учитывать при смене цепи.

Заменять звездочку привода под больший шаг не рекомендуется из-за возникновения несоответствия мощности и нагрузок при роспуске древесины. Слабый мотор не будет развивать необходимой мощности для протяжки режущих звеньев по дереву, что приведет к заклиниванию или выходу из строя привода и сцепления устройства.

Наиболее универсальная цепь имеет шаг 3/8”, это дает возможность многостороннего использования, сочетающегося с высокой скоростью реза и достаточно точной линией среза, удовлетворительным разлохмачиванием древесных волокон.

В некоторых ситуациях у обладателей бензопил может возникать некая путаница в понимании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к неудачным покупкам. Выбор бензопил зачастую определяется всего лишь несколькими основными критериями, одним из которых является шаг цепи. Данный показатель помогает выделить будущие возможности инструмента, в том числе его скорость распила, а также по нормам должен соответствовать уровню мощности двигателя. Как же маркируются цепи? Давайте разберёмся!

Назначение цепи

Многим пользователям бензопил неизвестно, что оснастка их инструмента может различаться по направлению распилов. Другими словами, чтобы пилить дерево поперёк волокон, нужна одна цепь, а для продольных распилов другая. Разница между ними заключается в ряде конструктивных нюансов, среди которых наиболее выражены разные углы атаки резцов:

для пиления древесины поперёк волокон угол должен составлять 25–35 градусов;
для продольной распиловки нужна цепь с зубьями с углом атаки в 5–10 градусов.

Такая разница обусловлена разной плотностью и сопротивлением дерева при распиле в том или ином направлении. Двигаясь вдоль волокон, зубья сталкиваются с более мягкой и вязкой средой. Чтобы преодолеть такое сопротивление и не допустить скосов и расщепления древесины, они должны быть более острыми. При резке же поперёк волокон, когда риск продольного растрескивания заготовки минимален, большой угол атаки обеспечивает более высокую производительность работы.

Таким образом, при выборе пильной гарнитуры, нужно определиться, для какой работы она будет преимущественно использоваться. Если вам предстоит распиливать брусья для сруба, то лучше выбрать цепь для поперечного пиления. А если же вы планируете пилить по направлению волокон длинные доски, например, для обшивки фасадов или укладки пола, то стоит присмотреться к моделям для продольного пиления.

Вот только выбор цепей последнего вида довольно скуден. В большинстве случаев распускать пиломатериал вдоль намного удобнее, быстрее и эффективнее на циркулярной или ленточной пиле. Но такой инструмент вряд ли можно назвать панацеей – есть он далеко не у всех, а покупать его ради однократного использования весьма накладно. Поэтому довольно часто для продольных распилов используется та же цепь, что и для поперечного пиления. При достаточных навыках работы с инструментом и отсутствии особо высоких требований к качеству распиловки такая оснастка может стать универсальной.

В то же время спрос на цепи для продольного пиления всё-таки присутствует. В частности, они практически незаменимы для мини-пилорам и ряда других устройств. Поэтому малое количество предложений здесь не означает их полное отсутствие.

Из каких элементов состоят цепи для бензопил

Пилы с бензиновым двигателем применяют для продольной и поперечной распиловки стволов деревьев, а также готовых пиломатериалов. Однако чтобы правильно установить на мотопилу цепь необходимого размера, надо узнать её конструкцию, которая была изобретена в 1947 году Джозефом Коксом и с тех пор существенно не изменилась. На предприятиях рабочий должен узнать правила безопасности при распиловке пиломатериалов профессиональным инструментом. После прохождения вводного инструктажа ставится допуск к работе. Правильный выбор цепи, увеличивает производительность бензопилы. Пильная цепка состоит из трёх видов звеньев:

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

размерность шины (в см);
шаг цепи;
толщина хвостиков (мм);
общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

В информационном поле приводятся признаки, по которым несложно отличить оригинальную брендовую бензопилу от самой достоверной подделки. Что касается шин, то их достоинства и недостатки проявляются непосредственно в эксплуатации.

На отечественном рынке бытовой техники около 15% всего объема продаж бензопильных комплектующих составляет неизвестного происхождения третьесортный контрафакт, вырабатывающий стандартный ресурс в лучшем случае наполовину.

Купить качественную и долговечную фирменную шину нужной модели, без существенных рисков можно в фирменной торговой точке или представительстве лицензированной дилерской компании. При отсутствии такой возможности следует воспользоваться услугами солидного, заслужившего доверие покупателей интернет магазина.

Что это такое

Для улучшения качества реза, а также продления периода от одной заточки до другой, были придуманы твердосплавные цепи. В распиловке древесины использование твёрдых сплавов — не новость. Технология композитного соединения уже давно и успешно применяется в производстве дисков для циркулярных пил.

Твердосплавная цепь не является однородной по своей структуре. Она представляет собой соединение двух металлов: обычной инструментальной стали и особого сплава повышенной твёрдости. Из первой делаются ведущие, режущие и соединительные звенья, а также заклёпки. Сплав наносится на режущую кромку и верхнюю плоскость рабочего звена в виде тонкой пластины. Метод крепления — пайка. Это значит. что для присоединения твёрдой части и стального основания применяются медно-никелевые и медно-латунные припои. Выбор именно этих материалов неслучаен: они обладают хорошей текучестью, адгезией, а также имеют температуру плавление, примерно на 300 градусов отличающуюся от рабочего разогрева цепи. Именно поэтому перегревать пильную гарнитуру не стоит.

Победит — это народное название сплавов на основе карбида вольфрама, который составляет до 90% от общей массы вещества. Остальные 10% — это кобальт, который необходим как связующее, и совсем немножко углерода. Фактически карбид вольфрама — это металлокерамический материал, обладающий чрезвычайной твёрдостью и превосходной температурной стойкостью.

Какие нужны инструменты?

Цепи для велосипедов с переключателями скоростей должны быть определенной длины. Слишком длинная или слишком короткая цепь может являться причиной проблем, возникающих при переключении скоростей и при поездке. Тем не менее, лапка заднего переключателя должна быть достаточно длинной, чтобы подтягивать ослабленную цепь, когда она будет перемещаться между различными комбинациями передач. Все это относится к теме «Общая мощность» и обсуждается ниже.

В данной статье описываются три способа, при помощи которых можно подобрать необходимую длину цепи. Все три способа позволяют этого добиться. К тому же, нет необходимости использовать все три метода, достаточно выбрать один, понравившийся вам, и подходящий к ситуации. Первый способ можно обозначить как ИСПОЛЬЗОВАНИЕ УЖЕ СУЩЕСТВУЮЩЕЙ ЦЕПИ. Он подразумевает, что у велосипеда цепь уже установлена. Второй способ называется: САМОЙ БОЛЬШОЙ ЗВЕЗДОЧКЕ – САМОЕ БОЛЬШОЕ КОЛЬЦО ЦЕПИ, и он не предполагает наличия старой цепи. Последний способ – СПОСОБ МАТЕМАТИЧЕСКОГО ВЫЧИСЛЕНИЯ длины цепи.

НАПОМИНАНИЕ О ЗАДНЕЙ ПОДВЕСКЕ: Если у велосипеда есть тяга задней подвески, то необходимо рассчитать движение задней ступицы от каретки. Если задняя ступица движется от каретки, то цепь находится в самой длинной позиции. Если сомневаетесь, проконсультируйтесь у производителя по поводу нужной длины цепи.

ЕМКОСТЬ ПЕРЕКЛЮЧАТЕЛЯ: Термин «Емкость переключателя» относится к его способности приподнимать лапку при переключении скоростей. У некоторых велосипедов установлены комбинации звездочек, которые не позволяют переключателю приподнять лапку цепи. В этом случае передачи на велосипеде превышают емкость переключателя. Если емкость переключателя не соответствует размерам передачи велосипеда, то цепь не пройдет проверку на предмет «слишком длинная» или «слишком короткая». Нельзя подобрать длину цепи, которая удовлетворяла бы обоим параметрам. В таком случае лучше оставить цепь длиннее, чем короче. Оба метода: и метод с использованием уже существующей цепи, и метод математического вычисления, описанные ниже, позволят определить безопасную длину цепи, если нарушена емкость переключателя. Возможно, в этом случае, стоит избегать тех скоростных комбинаций, которые приводят к проблемам при передвижении на велосипеде.

По теме: Как поменять цепь на велосипеде?

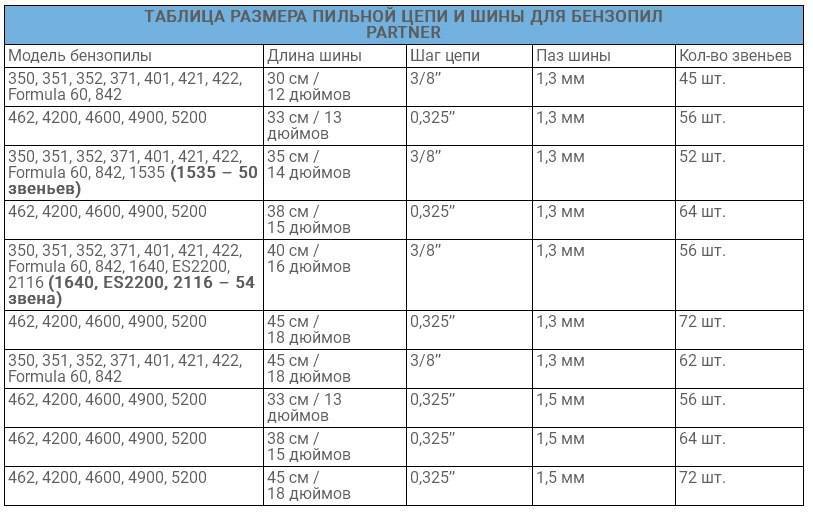

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Читать также: Рейтинг детекторов скрытой проводки

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

SashaMoto.ru

Обзоры мото и вело-техники, полезные статьи о ремонте и эксплуатации

2018 Права на материалы принадлежат их законным владельцам.

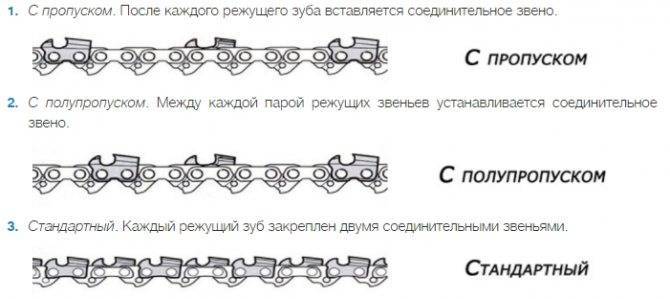

Последовательность звеньев

Стандартный — 2 ведущих звенья 1 режущий;
С полупропуском — 2 звена 1 соединяющее;
С пропуском — между каждым режущим установлено одно дополнительное звено.

Длина цепи

Длина цепи подразумевает количество звеньев, из которых она состоит. Параметры вашей цепи должны быть указаны в документах, которые приложены к строительной технике.

Основные параметры цепей

Нанесение маркировка цепи подразумевает наличие последующих характеристик:

Шаг:

«0,325»– самый распространённый и малый размер шага, который употребляется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под таковой шаг колеблется в границах от «0,325» до «3л.с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавненько, комфортабельно, без «порывов» обрабатываемых изделий.
«0,375» («3/8»)– наносится на бензопилы с мощностью в «4л.с». Такая цепь используется при распиловке древесной породы средней и малой толщины.

От значения шага зависит точность и качество создаваемого пропила. В случаях отсутствия значимости заслуги высочайшего свойства при работе бензопилой время от времени особенное значение имеет точность реза. Для этого нужно непременно учесть зависимость шага на роспуск древесной породы по заблаговременно нанесённым разметкам.

Шаг и его размеры

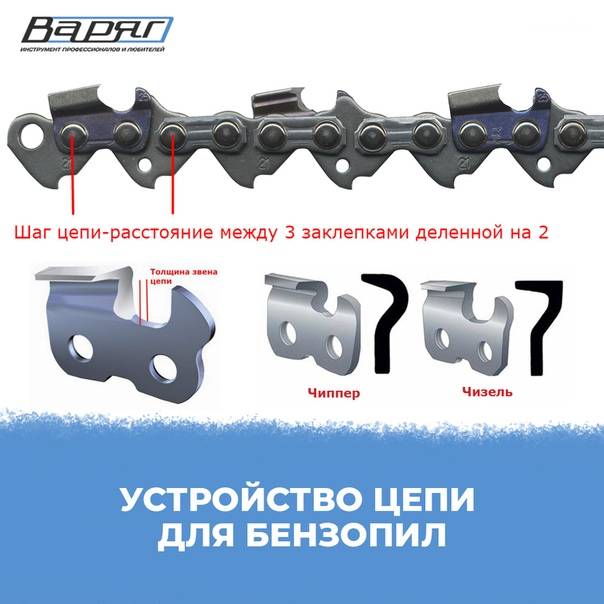

Шаг – это промежуточное расстояние меж 3-мя заклёпками, которые размещаются рядом. Для правильного вычисления шага цепи следует произвести застыл расстояния меж осями трёх заклёпок, размещённых поблизости себя. В форме формулы это состоит в следующем:

L=S/2

Где, L – это величины длины шага, которая в бензопилах охарактеризовывает степень удалённости 2-ух зубьев в отношении любимого человека;

S – значение промежутка меж 2-мя последними заклёпками из трёх.

Величина шага вам понравятся также равна длине расстояния меж 2-мя примыкающими хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём роста размера шага цепи становится вероятным увеличение производительности бензопилы. Но, в схожем случае меняется степень прилагаемого усилия для воплощения вращения приводной звёздочки. Чем выше шаг цепи, тем большей подойдет мощность движков и чем просто физических сил затрачивается для её протяжки при распиловке материалов.

Свойства износостойких цепей общего и специального назначения

В продаже встречаются изделия профессионального и бытового предназначения, разница заключается в типе применяемого материала при изготовлении и в некоторых других моментах. Примером можно назвать модель, которая предназначена для работы с бетонном, твердость которого достаточно большая.

В последнее время все чаще отдается предпочтение износостойким моделям, которые изготавливаются из специальных сплавов. Они могут выдерживать длительное воздействие и перегрев, однако для заточки требуется специальный инструмент. Работа с промерзшим деревом снижает эксплуатационный ресурс изделия примерно в 2-3 раза в независимости от того, из каких материалов он изготовлен.

Шаг цепи для бензопилы

Шаг цепи бензопилы — одна из главных характеристик продукта. Он подразумевает собой расстояние друг от друга между тремя соседними элементами. Для того, чтобы высчитать шаг цепи необходимо воспользоваться формулой L=S/2. В данном случае:

L — размер промежутков между зубьями цепи;
S — цифра, обозначающая промежуток между двумя заклепками из общих трех.

Теперь разберем преимущества цепей с большим и малым шагом. Начнем с большого.

Такая цепь способствует более глубокому проникновению пилы в материал, а это значит, что пила в целом работает лучше.

Однако стоит упомянуть о том, что крупные шаги требуют использования мощного двигателя и немалых физических сил.

Малый шаг имеет такие преимущества:

Цепь с малым расстоянием зубцов значительно меньше вибрирует;
Работа выполняется более плавно и легко;
Увеличивается количество реза.

В быту чаще используют бензопилы с мелким резом примерно 0,324 мм, так как они работают более плавно, что гарантирует большую безопасность. Профессиональные работы подразумевают эксплуатацию бензопил с шагом цепи 0,404 мм.

Краткий обзор пильных цепей Орегон

Действующий ассортимент включает в себя более 10 моделей разного назначения. Приведенные данные помогут сориентироваться в характеристиках модельного ряда и выбрать фирменную пильную цепь соответствующую особенностям и уровню сложности последующих работ.

LGX и LPX

Пильные цепи профессионального класса эффективно работают с шинами PRO-LITE и PRO-AM. Это лучшие варианты для пил с мощным приводом, используемых в масштабных лесозаготовительных и строительных работах.

Конструкционные особенности модели LGX — высокопроизводительные режущие звенья чизельного типа с прямоугольными боковинами и ограничители глубины пропила клиновидной.
Изделие рекомендовано для работы с пилами профкатегории с объемом цилиндра 50-80 см3. Цепь LPX ориентирована на комплектацию пил небольшого литража, в пределах 38-50 см 3 и меньший уровень эксплуатационных нагрузок.

Обе модели обеспечивают безударный вход в пропил, чем исключается возможность образования травмоопасных ситуаций.

Пильные цепи BPX, SpeedCut (95TXL) и DPX/DX

Модельный ряд предназначен для эксплуатации средней интенсивности.

Режущие элементы Micro-Chisel имеют малый радиус закругления, который наиболее удобен для ручной и машинной заточки. Сочетание цепи и направляющей шины PRO-AM обеспечивает полноценную подачу цепного масла в шарнирные соединения.
Цепь с узким профилем марки SpeedCut отличается небольшой шириной пропила и менее интенсивными воздействиями натягу силового привода. Модель рассчитана на эксплуатацию с пилами среднего мощностного диапазона. Основной приоритет – высокая скорость работы.
DPX/DX — модель с резцами получизельного типа ориентирована на работу с проблемной древесиной. Цепь в меньшей степени чувствительна к качеству ручной заточки.

При проектировании цепи упор сделан на длительную эксплуатацию и экономию расходных материалов. Цепи DPX/DX эффективно работают с полу- и профессиональными пилами с объемом цилиндра двигателя от 50 до 100 см3.

Цепи Орегон 91VXL, 91VXL Multi-cut и 90PX

Данная серия предназначена для комплектации направляющих шин PRO-AM 91DOUBLE и GUARD.

Пильная цепь 91VXL — универсальный вариант для бытового пользования. Существенное преимущество получизельных режущих звеньев — неприхотливость к качеству ручной заточки.
Пила с цепью серии 91VXL успешно справляется с широким спектром строительных и частно-хозяйственных работ.

Характерная особенность серии 91VXL Multi-cut наличие особо прочного хромового покрытия, определяющего повышенную износостойкость цепи при работе в абразивной среде.

Технология MultiCut позволяет увеличить срок службы режущих кромок пильных звеньев при распиловке бревен, загрязненных после перемещения волоком, шпал и других проблемных материалов.
Удачная во всех отношениях низкопрофильная пильная цепь нового поколения 90PX совмещает в себе высокую производительность и комфорт сложных распиловочных работ, меньший уровень нагрузки на силовой агрегат, продление реального ресурса инструмента в целом.

Пильные цепи нового поколения 91P и 91 POWERSHARP

Модельный ряд цепей Орегон пополнился новыми разработками бытового класса.

В конструкции изделия OREGON 91P задействованы пильные звенья фасочного типа, совмещающие в себе преимущества чизельных и однотипных получизельных резцов.
Фирменная шина и цепь Oregon модели 91P является оптимальным вариантом комплектации малолитражных пил, с умеренным объемом бензомоторного привода.

Цепь OREGON 91 PowerSharp разработана с привлечением новых конструкторских решений и современных производственных технологий. Цепь отличается от предыдущих аналогов удлиненным ресурсом и до максимума упрощенной ручной заточкой.

Связь шага цепи и ее толщины

Поскольку нагрузка на цепь в зависимости от шага может быть больше или меньше, то и цепь должна быть либо толще, либо тоньше. Здесь имеется ввиду толщина тех звеньев цепи, которые входят в паз шины. Их толщина может быть следующей:

1,1 мм
1,3 мм
1,5 мм
1,6 мм
2,0 мм

На бытовых пилах как правило эта толщина, а значит и ширина паза на шине, оставляет 1,1 либо 1,3 мм. При этом при толщине 1,1 мм, как правило, используется низкопрофильная цепь с шагом 3/8″. На 1,3 мм бывает либо также низкопрофильный шаг 3/8″, либо 0,325″.

1,5-миллиметровые цепи могут быть как с шагом 0,325″, так и 3/8″. И имеют всегда высокий профиль. Цепи такой толщины применяют на аппаратах средней мощности.

Цепи с толщиной входящего в паз звена в 1,6 и 2,0 мм используются на профессиональных бензопилах большой мощности, предназначенных для ежедневной многочасовой работы в самых суровых условиях. Шаг может быть любой — и 0,325″, и 3/8″, и 0,404″.
