Резьбовые заклепки

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов

Кроме этого, уделяется внимание показателю мощности. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения

Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения

Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности

Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Резюме

Как видно, каждый вид заклепок выполняет свою роль и является необходимым. Если обычные могут быть заменены вытяжными, то резьбовые являются уникальными в своем классе и дают возможность установить дополнительное оборудование там, где сложно использовать какой-либо другой метод фиксации. Диаметр фиксатора подбирается в зависимости от потребностей. Заводские заклепочники для резьбовых элементов чаще всего поставляются в пластиковом кейсе для большего удобства хранения. Если есть потребность в установке компонентов больших диаметров, тогда лучше подойдет модель с двумя рукоятками.

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

Несложная технология установки. Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации. Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Разновидности резьбовых заклепок

По материалу изготовления

• Медные.
• Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

• Стальные.
• Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

• Гаечная (М4 – 8) – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
• Винтовая (М3 – 16) – разборного типа.

• Круглый.
• Шестигранный (для исключения проворачивания в посадочном гнезде).

По назначению

• Электропроводящие.
• С повышенным усилием (или вдавливания, или растяжения).
• Для высокогерметичного соединения.
• С увеличенной головкой.
• С резьбой дюймовой.
• С метками (позволяют производить визуальную идентификацию).
• С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Специфика работы с крепежом

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

Алгоритм действий для гаечной заклепки:

Высверливание отверстия в материале. Установка резьбовой заклепки в спец/инструмент. Помещение по месту (в отверстие). Сдавливание (сжатие) крепежной детали.

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Стоимость

Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).

Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).

Резьбовые заклёпки применяются, когда требуется надёжно соединить различные детали. Особенно часто такая необходимость возникает при монтаже изделий, которые в процессе работы будут подвергаться значительным вибрационным нагрузкам.

О том, как установить резьбовые заклепки, а также о применяемом для выполнении такой операции инструменте будет подробно рассказано ниже.

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник. При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже

Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте

При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

• При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
• Установка таких заклепок происходит полностью механическим способом без применения сварки.
• При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
• Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

Резьбовыезаклепки (прайс-лист)

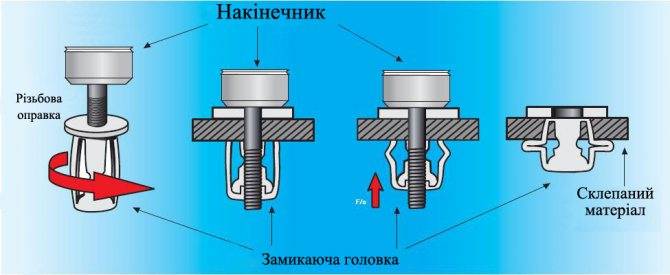

Как поставить резьбовую заклепку

Технология установки практически повторяет монтаж вытяжной заклепки. Процесс выполняется поэтапно. Рассмотрим два варианта:

1. Как ставить резьбовые заклепки заклепочником:

• в скрепляемых деталях сверлится отверстие требуемого диаметра;
• шпильку заклепочника вворачивают в метиз и устанавливают его внутрь просверленного канала;
• рабочий стержень вовлекается в корпус инструмента, в это время безрезьбовой участок заклепки самопроизвольно сжимается, прочно фиксируя метиз в отверстии.

2. Как клепать без инструмента:

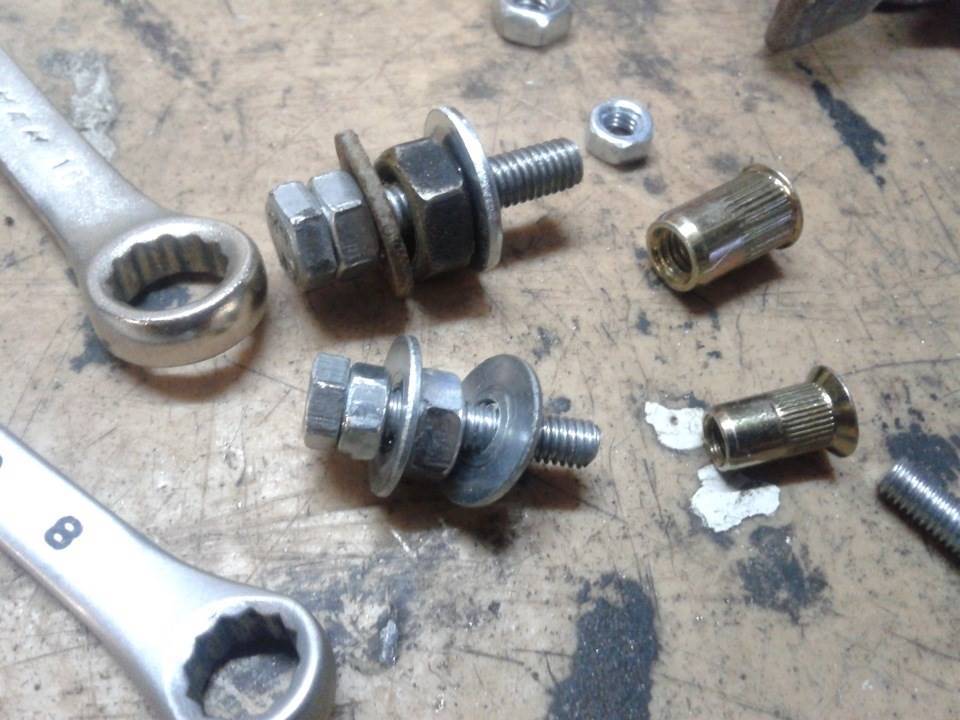

• для установки надо приготовить – резьбовую заклепку, дрель, винт или болт, одну соединительную гайку (или три обычных), шайбу увеличенного размера.
• гайки накручиваются на винт, следом идет шайба, затем резьбовая заклепка;
• созданная конструкция вставляется в заранее приготовленное отверстие;

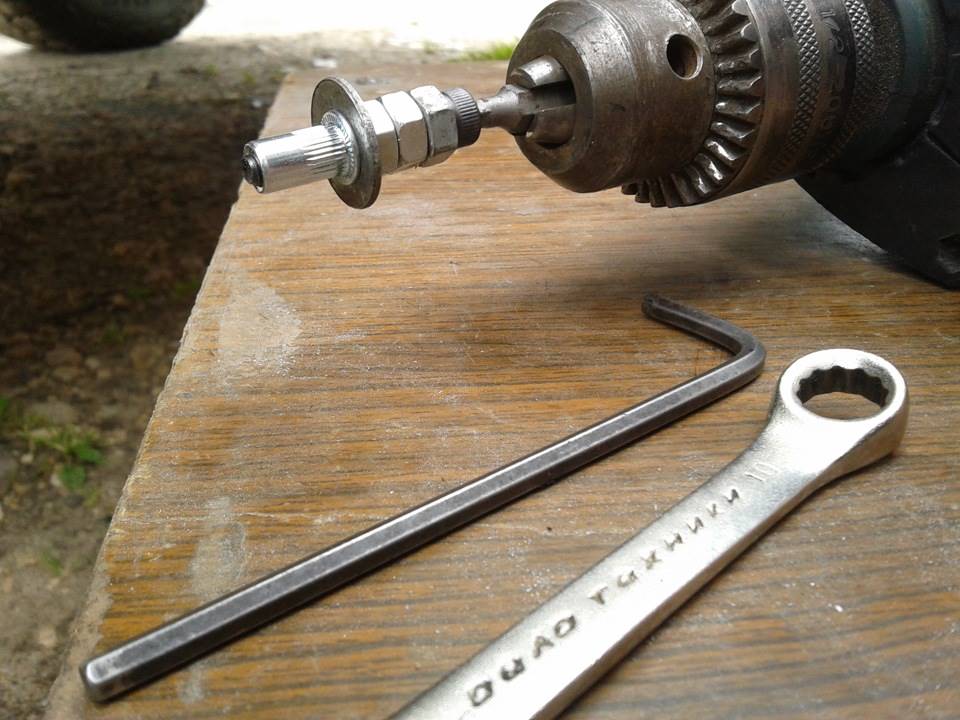

• дрелью закручивается винт (если в работе болт, то пользоваться надо гаечными ключами) до вытягивания скрытой части заклепки;
• винт или болт выворачивают, вставка остается на месте.

Как видим, поставить резьбовую заклепку без специального инструмента можно. Однако такой способ лучше использовать в случае острой необходимости или для установки малого количества метизов. При средних и больших объемах работ надежнее пользоваться заклепочником.

Основные свойства

Заклепка считается тем видом соединения, которое характеризуется большей надежностью, нежели шурупы и винты. А также данное приспособление занимает минимальный объем пространства и после использования практически незаметно. Заклепки имеют малый вес и обычно применяются в том случае, когда рассоединение поверхностей не планируется. Наиболее часто клепку применяют там, где сварка по каким-либо причинам невозможна или нужно соединить несвариваемые поверхности.

Клепать можно не только металлы, но и тканевые изделия, всевозможные аксессуары. А также потребители говорят о том, что винт, болт и гайка может со временем ослабнуть, чего не скажешь о заклепке. Она имеет свойство плотно засаживаться и даже при повреждении металла не выходит обратно.

резьбовой заклёпочник — самодельный

Ничего нового я не изобрёл, но есть опыт которым хотелось бы поделиться. . Началось всё с того, что мне потребовалось установить резьбовые заклёпки для крепления бампера. Хотел было купить готовый резьбовой заклёпочник, но тут я вспомнил что у меня есть уставший от жизни обыкновенный заклёпочник. Решено было его переделать под заклёпки 6 мм. Выкинулось всё ненужное.

Вставился болт от рамного дюбеля.

Получился вот такой резьбовой заклёпочник. Причём данная модель позволяет переставлять головку и в прямом направлении. Отвёртка нужна для для того, что бы выкручивать болт после установки заклёпки.

На столе он успешно зажал три заклёпки, а когда я стал их ставить на машине, он продержался ещё две и сломался. Заклёпки то стальные были…

Вобщем данный вариант годен для заклёпок меньшего диаметра и не стальных. Пришлось срочно заканчивать монтаж подручными средствами.

Кое как поставил оставшиеся две заклёпки. В принципе способ рабочий, но есть проблемы. Во первых, цилиндр со стороны заклёпки находясь в прямом контакте с закручиваемой гайкой пытается прокрутиться и прокручивает (срывает) заклёпку — ненадёжно. Во вторых при таком способе, заклёпка сминается наперекосяк, центр уезжает в произвольную сторону — некрасиво. . Сделав выводы и порыв интернет я нашёл вариант исключающий выше озвученные проблемы. Вот он.

Болт с отверстием по центру, конусный наконечник, упорный подшипник, гайка, и болт от рамного дюбеля.

Просверлить отверстие в болте и обточить на наждаке конусный наконечник можно и самому, но проще обратится к токарю, что я и сделал. . Теперь подшипник не даёт конусу прокручиваться в след за гайкой, а сам конус не даёт заклёпке раскорячится в сторону. Ниже на фото показаны заклёпки зажатые с использованием плоского наконечника (справа) и конусного наконечника (слева).

Результат на лицо. . Опробовал новый «болтовой» заклёпочник уже на креплении номерного знака. Технология простая. Одним ключом удерживаем несущий болт от прокручивания, вторым ключом крутим гайку которая этот болт отжимает от конусного наконечника. Соответственно внутренний болт вытягивается наружу вместе с несущим.

Для крепления номерного знака были использованы мебельные декоративные болты под шестигранник.

Источник

Заклепка-болт

Заклепка-болт обладает двойной функцией:

• Создает внешний канал с резьбой в тонком листовом материале.
• Заклепка-болт может использоваться как вытяжная заклепка для соединения двух листов вместе.

Заклепка-болт имеет следующие преимущества:

• легко устанавливаются в материал или детали цилиндрической формы (не нужно нарезать резьбу или наваривать гайку);
• заклепка-болт обладает теми же свойствами, что и резьба в полноразмерном материале – это возможно благодаря усиленному фланцу и удлиненной резьбе (по сравнению с обычными втулками);
• заклепка-болт может быть установлена с одной стороны (в том случае, если другая сторона недосягаема);
• заклепка-болт не деформирует и не обесцвечивает материал.

Технология установки заклепки-болта следующая: болт вворачивается в инструмент, и в установленном виде является внешней резьбой.

Разнообразие видов заклепки-болта

Заклепка-болт изготавливается из алюминия, оцинкованной и нержавеющей стали. Мы предлагаем заклепки-болты с различными типами шляпки: цилиндрической, потайная с уменьшенной юбкой, потайная под зенковку, а так же шестигранная для предотвращения проворачивания.

Заклепка-болт используется:

• в автомобильной промышленности: установка зеркал заднего обзора, спойлеров, приборной панели, прицепа, ремонтные работы;
• в строительстве: лифты, кухни, плавательные бассейны, мосты;
• в системах вентиляции и кондиционирования воздуха;
• в судостроительной промышленности;
• при установке оконных рам и сборе мебели;
• и многое другое…

Типы заклепок и заклепочных швов

Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.

Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0

Диаметр сверла, мм:

точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2

грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7

В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.

Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.

Разновидности

Разница между заклепками такого типа кроется не только в их диаметре, но и в других параметрах, одним из которых является металл изготовления. В качестве основы может быть использованы:

• сталь;
• алюминий;
• медь;
• нержавейка.

Каждый из этих металлов имеет свои преимущества в сравнении с другими. Обычные стальные заклепки чаще всего покрываются цинком, чтобы предотвратить появление ржавчины в процессе эксплуатации. В этом отношении выигрывают изделия из нержавеющей стали, но их стоимость несколько выше. Также они обладают большей прочностью. Медь и алюминий применяются в случаях, когда требуется взаимодействие с подобным металлом, а заклепка не будет удерживать слишком тяжелый модуль. Каждый элемент имеет головку, которая гарантирует фиксацию с лицевой стороны. Она может быть плоской или потайной. Во втором варианте потребуется расширение внешнего диаметра отверстия, чтобы скрыть бортики. Используются потайные заклепки чаще всего в случае одностороннего монтажа. Последний осуществляется в ситуации, когда толщина металла заготовки больше заклепки и у последней нет возможности полноценно сжать его. В этом варианте фиксация происходит за счет расширения тела элемента внутри отверстия.

Навешиваемые модули имеют различный шаг и диаметр резьбы, поэтому требуются изделия, которые бы соответствовали им. Именно поэтому компании, занимающиеся выпуском таких фиксаторов чаще всего готовы предоставить своим клиентам заклепки, которые имеют диаметр от М4 до М8. Это касается гаечных конструкций, когда нет доступа к обратной стороне металла. Существует и винтовой вид разборного типа, который выпускается с размерами от М3 до М16. Профиль в срезе у изделия также может быть разным. Чаще всего используется круглый, но может быть и шестигранный. Во втором случае изготовления отверстия под такую единицу требует определенных усилий, но провернуть ее намного сложнее, а в некоторых случаях и невозможно, если сравнивать с круглым вариантом.

Резьбовые заклепки могут быть специализированными, поэтому в зависимости от области применения они могут отличаться сниженным сопротивлением для электрического тока. Другие элементы имеют повышенную прочность, т. к. предназначены для работы при больших нагрузках. В зависимости от формы фиксаторы способны обеспечить герметичное соединение. На головки некоторых элементов нанесены специальные пометки, которые позволяют идентифицировать их среди других изделий. В автомобилях часто используются заклепки с виброизоляцией. Особенно если речь идет о монтаже на корпусные детали.
