Ремонтируем болгарку своими руками быстро и легко

Разбираем редуктор УШМ

В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.

Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.

В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.

Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.

Крупная шпиндельная шестеренка может закрепляться несколькими способами:

• с помощью шпонки;
• с помощью напрессовывания на шпиндель.

Починка скользящих подшипников

Самой главной «уязвимостью» болгарки считаются именно подшипники. И хотя их всего три во всей конструкции, именно эти элементы зачастую обуславливают механические поломки. Итак, на подшипники негативное влияние оказывают:

• использование в максимальном режиме;
• слишком быстрое вращение;
• недостаточный объем смазочной жидкости;
• попадание частичек грязи и пыли;
• несвоевременная/некорректная замена угольных щеточек или их деформация.

Конструкция любой разновидности болгарок предусматривает оперативную замену подшипников.

Неисправности, относящиеся к деформации или износу этого элемента, предполагают возникновение постороннего шума.

Выявляется повреждение посредством проверки люфта вала, то есть посредством его покачивания в стороны при установке инструмента. Если люфт имеется, то подшипник скольжения нужно срочно поменять.

Для того чтобы отремонтировать подшипник, его нужно вытащить из корпуса и снять с редукторного вала.

Демонтировать эту деталь следует с помощью специального съемника. С ротора же подшипник можно снять, воспользовавшись народной методикой. Для этого в тиски нужно вставить металлические полоски или ключи. На них следует уложить подшипники и с помощью массивного молотка и наставки из металла выколотить их с оси вала.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

• неисправна электрическая вилка;
• неисправен электрический кабель;
• сломалась кнопка запуска;
• нарушен контакт между кабелем питания и кнопкой;
• обрыв контактного провода электрощетки;
• сильный износ электрощеток;
• выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
2. Нарушился контакт между коллекторными пластинами и обмоткой.
3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
4. Разбалансировка ротора двигателя.
5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Починка редуктора УШМ

Уровень износа шестеренок редуктора можно проверить по пятну контакта. Редуктор заранее чистят от старого смазочного материала. На самую маленькую шестеренку детали нужно нанести специальную синьку, после чего провернуть ее. Далее, необходимо снять крупную шестерню с косыми зубчиками и взглянуть с помощью увеличительного стекла на пятно контакта, которое в идеале должно быть не меньше пятидесяти процентов поверхности зубчика. Иначе шестерню нужно будет заменить или же изменить профиль зубчика. Однако эту поломку может устранить лишь мастер с большим опытом. Зачастую срезанные, зализанные или деформированные шестеренки подлежат полной замене.

Какие еще бывают поломки?

Одной из всераспространенных поломок электронного нрава являются:

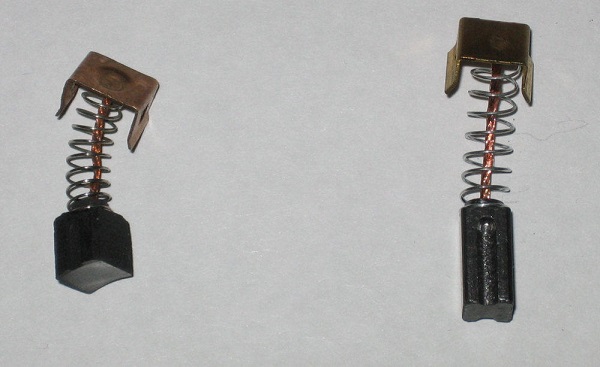

Поломка угольных щеток. С данной неувязкой также можно совладать своими руками. Порядок действий:

• конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким макаром, что угольные щетки размещаются в особых щеткодержателях. Добраться до их есть вариант после снятия задней крышки в корпусе статора;
• вывернуть винты, при помощи которых крепится щеткодержатель;
• найти уровень износа угольных щеток. Это сделать вам после замера их оставшейся длины. Если щетка в исправности, то ее длина обязана быть более 0,5 см.

2.7. Поломка электропитающего кабеля. Эта неисправность в большей степени происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях трудности не решат. Неисправный электрокабель следует сменять.

Поломка статора. Признаки неисправности

Самой всераспространенной поломкой статора считается его подгорание. В большей степени оно появляется и поэтому подгорания электроинструмента. До того как приступить к починке болгарки, нужно оглядеть конструкцию и найти нрав неисправности. При спаленном статоре ротор болгарки начинает неуправляемо раскручиваться.

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную.

Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

READ Как Резать Керамогранит Болгаркой Без Сколов

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

Ремонт редуктора в УШМ Interskol 125/900 Замена подшипников / Болгарка 125 / Ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube:

Сочетание мощности, габаритов, веса не дополнительных функций – положительные свойства, которыми отличается угловая шлифмашина «Interskol» УШМ-125/1100Э. Отзывы юзеров подтверждают заслуженную популярность инструмента как посреди мастеров, мастерски применяющих эту УШМ в производстве, так не посреди любителей, любителей мастерить без помощи других.

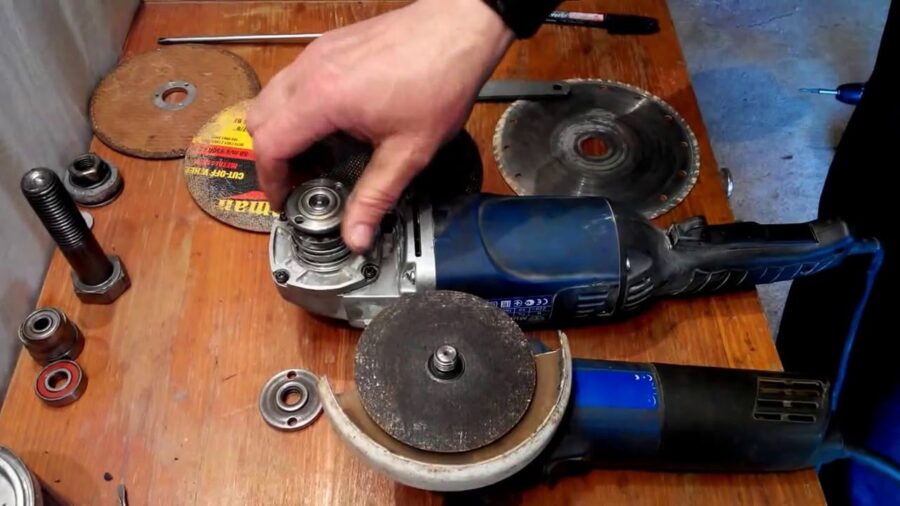

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы. В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству

Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия. Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха. Снимаем щётки. Отсоединяем провода от двигателя

Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор. Откручиваем болты, которые держат статор, и снимаем его

Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать. Sources:. Sources:

Sources:

https://thestroika.com/bolgarka/kak-razobrat-bolgarku-interskol-ushm-125-900.html

Для чего применяется УШМ и как устроена

Угловая шлифовальная машина (УШМ), или «болгарка», прочно вошла в бытовую и производственную жизнь не только мастерового человека, но и простого обывателя, которому нравится комфортно решать слесарные и столярные задачи. Популярность этого электроинструмента обусловлена простотой, универсальностью и многофункциональностью применения.

С помощью различных дополнительных насадок болгарка может резать металл, шлифовать различные поверхности, очищать их от ржавчины или старых лакокрасочных покрытий. В арсенале УШМ есть такие функции, как заточка режущих инструментов, штробление бетонных стен, резка керамической плитки или камня.

Устройство болгарки

Конструктивно болгарка представляет собой электродвигатель мощностью от 500 до 2000 Вт, который преобразует силу электрического тока во вращательное движение. Этой же цели служит планетарный редуктор, состоящий из двух основных шестерней с прямой или конусной зубчатой передачей. Вращение шпинделя рабочего вала осуществляется в режиме прямой передачи, скорость определяется соотношением числа зубьев редуктора. Некоторые болгарки оснащены электронным блоком плавного пуска двигателя и регулировкой скорости вращения.

Профессиональная УШМ с регулировкой оборотов двигателя

Тип электродвигателя — асинхронный, однофазный. Электродвижущая сила возникает при взаимодействии обмотки ротора в магнитном поле статора, неподвижно закреплённого в корпусе. Благодаря угловой передаче вращательного момента, значительно повышается уровень безопасности при работе. В случае заклинивания диска в вязком материале, не происходит реактивного вращения корпуса инструмента, что предотвращает возможные травмы оператора.

Болгарка на 12 вольт + (Видео)

Для того чтобы использовать электрический инструмент на выезде, необходимо его мощность в 12 Вольт переделать на 220. Таким образом, можно питать его от авто, в котором течет постоянный ток с напряжением в 12 Вольт, путем монтажа специального инвектора.

Процесс подключения болгарки к аккумулятору мощностью в 12 Вольт

Маломощные инвекторы стоит подключать к прикуривателю, здесь особых требований не существует. Единственными нюансами являются:

• Использовать при температурных условиях от -15 до +50 0 С и средней влажности.
• Не позволять работать приборам под прямыми солнечными лучами.
• Не использовать для хранения места под сиденьями, поскольку в процессе работы инвектор будет нагреваться. Для его охлаждения необходимо беспрепятственное прохождение воздуха.

Сделать болгарку можно из самых разнообразных инструментов, которые у каждого есть под рукой. Благодаря инструктажу, работа выполняется своими руками всего за пару часов.

Как сделать мини болгарку своими руками.

Бывает, что в гараже нужно что-нибудь подрезать или обточить для машины, а «болгарки» под рукой нет. Для таких случаев я соорудил из разного хлама «болгарочку», работающую от 12 вольт (от прикуривателя). Также она применима и в квартире при наличии БП на 12вольт. Дома я использую блок питания от старого компьютера.

Конечно, можно было собрать бормашинку, но среди моего «мусора» специального патрона не нашлось, а нашлось вот что:

Пустой баллончик от силиконового герметика; — трос спидометра от автомобиля; — моторчик от автомобильного компрессора; — мелкий подшипник (подписан как 625-z); — витой провод от зарядника для мобильного телефона; — автомобильное реле; — винт-стойка для крепления материнской платы; — пластиковая бутылка 0,5 л; — зажим типа «крокодил» для проводов; — провода, гаечки и другие мелочи.

Основные электрические неисправности болгарки Интерскол

Как правило, чаще всего причиной отказа в работе болгарки становится электрическая неисправность. Основной процент отказа болгарок по электрической части является выход из строя угольных щеток.

Ремонт цепей управления болгарки Интерскол

Цепи управления у болгарок различных моделей немного отличаются друг от друга. Все зависит от мощности инструмента, наличия инновационных разработок. В некоторых болгарках встроен электронный блок, регулирующий плавность пуска.

Монтажная схема цепей управления болгарки Интерскол ушм 125

В болгарках Интерскол УШМ 125 электрощетки поз.55 крепятся в специальных щеткодержателях поз.44 , добраться до которых можно, только сняв заднюю крышку поз.51 корпуса статора поз.42.

Сняв крышку, надо выкрутить винты поз.50, держащие корпус щеткодержателя.

Износ щеток определяется по их остаточной длине. Длина рабочих угольных щеток не может быть меньше 5 мм.

Электропитание подается по кабелю поз.53. В местах входа кабеля в болгарку и в вилку поз.53 кабель может обломиться. Неисправность устраняется заменой всего шнура питания или вышедшей из строя части. Скрутки недопустимы.

Кабель питания подает напряжение к выключателю поз.41, вставленному в корпус по47. Для управления кнопкой выключателя есть рычаг поз.46. При выполнении технического обслуживания продувайте рычаг включения силиконовой смазкой.

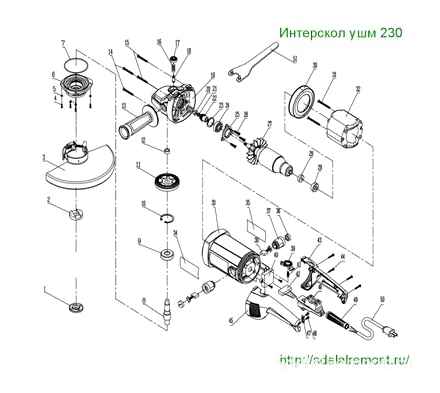

Монтажная схема цепей управления болгарки Интерскол ушм 230

Питание по шнуру поз.50 подается к выключателю поз.46, к которому подключен электронный блок поз.40, угольные щетки поз.38, вставленные в щеткодержатели поз.37. В электрическую часть болгарки также входит статор поз.32 и ротор поз.27.

Замена угольных щеток на болгарках Интерскол ушм 230 не требует снятия задней крышки. Достаточно выкрутить колпачок щеткодержателя поз.36 и вытащить щеткодержатель с угольной щеткой. А вот заменить выключатель, электронный блок, конденсатор поз.42 можно, только разобрав заднюю ручку поз44,45. Для этого надо выкрутить четыре винта 4×16 поз.44.

Как отремонтировать ротор болгарки Интерскол

Выход из строя ротора происходит по следующим причинам:

• Сработались или вышли из строя угольные щетки;
• Короткое замыкание или обрыв обмоток;
• Сработались ламели коллектора якоря:
• Разрушились или заклинили подшипники ротора.

Ремонт ротора требует специальных знаний, приборов и оснастки. Предпочтительнее купить новый ротор либо отдать на ремонт в специализированный сервисный центр. Но помните, это стоит денег. Для особоодаренных рекомендуем перемотать ротор своими руками.

Для демонтажа подшипников с якоря воспользуйтесь съемником. Но можно применить и подручные средства. Например, тиски, полоски металла, молоток, наставку из мягкого металла.

Демонтаж подшипников с якоря ушм 125

На роторе поз.31 установлены два подшипника: задний, возле коллектора поз.32.

Типоразмер подшипника 608Z.

И на стороне крыльчатки подшипник поз.28 типоразмера 6000-2 RS. Российский аналог 180100.

Снимаются подшипники после демонтажа ротора из корпуса редуктора. Чтобы вытащить ротор из редуктора, надо снять ведущую шестерню коническую поз.26, сидящую на валу ротора.

Для этого надо открутить гайку М8×3,5 поз.25, демонтировать ведущую шестерню Z=12. Она фиксируется шпонкой поз.30. Снимаются подшипники съемником.

Демонтаж подшипников с якоря ушм 230

Чтобы снять подшипники с якоря поз.27, необходимо ротор вытащить из корпуса редуктора поз.19. Раскрутите гайку М8 поз.20, снимите гроверную шайбу поз.21, демонтировать ведущую шестеренку поз.22

осторожно покачивая, вытащить ротор из корпуса редуктора. Подшипник останется в корпусе редуктора. Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26

В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201

Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26. В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201.

Ремонт болгарки своими руками – устраняем типичные неисправности

Будь то бытовой электропатрон или турбина на гидроэлектростанции – ремонтная последовательность должна исключать элементарные неисправности в первую очередь. Электрику и электронику не зря называют «двумя науками о контактах». Типичные неисправности болгарок вкупе с методиками их устранения таковы:

• Инструмент внезапно перестал подавать признаки жизни. С вероятностью 90 % можно заключить, что ток из розетки не попадает на электрощетки. То есть проблема заключается либо в силовой вилке, либо в самом проводе, либо в механизме кнопки «Пуск». Достаточно разобрать корпус и «прозвонить» кабель обыкновенным тестером на предмет наличия обрывов – очень часто достаточно заменить провод, и болгарка заработает, как новенькая;
• Провод с вилкой гарантированно целы, а инструмент по-прежнему обездвижен? Необходимо разобрать пусковой механизм, причем желательно промаркировать снимаемые контакты – если впоследствии их подключить неверно, то может сгореть обмотка или заклинить якорь. Заменить пусковую кнопку можно на любую аналогичную, рабочие параметры маркируются на ней вполне разборчиво;
• Кнопка «Пуск» и силовой провод находятся в работоспособном состоянии, а болгарка трудиться не желает? Пришла пора заняться шеткодержателями. Очень часто достаточно зачистить контактные пластины на коллекторе, и появляется долгожданная искра и ровное гудение механизма. Если его нет, то необходимо осуществить замену щеток. Ресурс этих устройств обычно ограничен несколькими годами. Ряд моделей болгарок выпускается с припойным соединением электрощеток, выпаивать и ставить новые нужно в комплекте, их частичная замена не допускается;
• После замены внимательно осмотрите старые электрощетки – если они обладают неравномерным износом, это является явным признаком смещения центра тяжести инструмента или его подвижной внутренней части. Лучше обратиться в специализированную фирму по ремонту сложного электрооборудования – самостоятельно отрегулировать баланс без опыта вряд ли получится.

Замена щеток относится к «вершине первого уровня» при самостоятельном исправлении неисправностей в электрошлифовальных машинах. Можно и дальше расписывать ремонтные рекомендации, как разобрать редуктор болгарки, перемотать ее обмотку или перенастроить электронную начинку. Но серьезные поломки требуют серьезного же подхода к работе. Если этот редуктор вы никогда не видели, как же вам удастся его починить? Шанс на включение болгарки зависит от вашего здравого смысла – экономия на профессиональном ремонте обернется потерей всего инструмента.

УШМ (угловые шлифовальные машинки), в простонародье называемые болгарками, считаются крайне надежным и популярным инструментом. Однако любая вещь рано или поздно ломается и требуется починки. Отремонтировать болгарку самостоятельно не так уж и трудно, если у вас на руках есть инструкция, где указан порядок действий. Ниже вы сможете отыскать ответы на вопросы, связанные с починкой статора, ротора, редуктора и угольных щеток УШМ.

Болгарки крайне распространены среди многих домашних умельцев. Возможность заменять рабочие элементы позволяет осуществлять полировочные, шлифовальные и отрезные манипуляции. А наличие прибора плавного пуска существенно повышает удобство и безопасность работы. Починка УШМ — это простая работа, с которой можно справиться и своими силами. Тем, кто решил сделать это, потребуется схема УШМ необходимого типа, материалы для смазки, сам инструмент и пошаговое руководство.

Любая починка УШМ своими силами должна начинаться с выявления неисправностей. Болгарка характеризуется несложным устройством. При вращении ротора посредством косозубой шестеренки крутящий момент передается на шпиндель (вал) рабочего элемента. На валу находится полировочный или шлифовальный круг или камень.

Следует отметить и форму зубчика. На УШМ небольшой мощности, как правило, установлены шестеренки с прямыми зубчиками. Косозубые же конструкции применяются в приборах, мощность которых начинает от 1000 Ватт.

УШМ, как и всякий инструмент, с течением времени подвергается всевозможным поломкам, причины которых могут быть самыми разными. Они могут возникать не только от неправильного использования устройства, но и из-за несвоевременной/некорректной смены угольных щеточек и материалов для смазки.

Независимо от модели и марки болгарки проблемы у всех возникают практически одинаковые. Их можно условно поделить на электрические и механические. Для ремонтников-новичков, которые не знают как разобрать болгарку, поломки можно поделить на сложные и простые.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте. Перегрев статора и короткое замыкание ротора

Видео: Минутка вандализма) (17) Болгарка Бош GWS 850 CE / к чему приводит полировка болгаркой

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Основные неисправности, причины их появления и методы ремонта

Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:

• Исправность сетевой розетки;
• Исправность соединительной вилки;
• Целостность соединительного провода.

Якорь электродвигателя + (Видео)

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.

Для того чтобы осмотреть состояние щеток необходимо:

• Найти на корпусе две соосные резьбовые заглушки;
• Аккуратно открутить их;
• Извлечь щетки.

Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.

Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего. Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра. В результате медные контакты покрываются слоем окислов и ток не проходит на обмотку.

Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.

Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки. Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки. Эту неисправность своими руками устранить сложно, потребуется замена якоря.

https://youtube.com/watch?v=CG4_iK00mYo

Ремонт редуктора + (Видео)

Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:

• Снять диск, если он был установлен;
• Снять защитный кожух;
• Выкрутить четыре винта на корпусе редуктора.

После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:

• Поломка или значительный износ зубьев шестерен;
• Поломка вала;
• Отсутствие фиксации шестерен на валах.

Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.

https://youtube.com/watch?v=yggci_xpxLA

Ремонт статора болгарки + (Видео)

Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.

Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.

Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.

Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.

https://youtube.com/watch?v=qm-gQu0SEqk
