Ремонт лазерного уровня: распространенные поломки

Подготовка лазерного уровня к работе

Лазерный уровень позволяет провести измерения и нанести разметку в пространстве с максимальной точностью. Кроме того, он работает очень быстро, от включения прибора до получения результатов проходит всего пара минут.

Пользоваться лазерным нивелиром несложно. Но еще до калибровки и настройки приспособления необходимо выполнить несколько предварительных требований:

1. Лазерный уровень должен стоять максимально ровно. Обычно его располагают на штативе или специальном держателе, но можно пристроить прибор также на стол или на пол. Главное, чтобы под приспособлением не было резких перепадов высоты, а поверхность бы не шаталась и не вибрировала.
2. Расстояние от лазерного уровня до нужного объекта или точки в пространстве не должно превышать максимально разрешенного. Перед использованием нивелира стоит прочитать инструкцию, обычно в ней указана нужная информация, а также советы по калибровке и настройке. Если уровень окажется от плоскости дальше, чем нужно, то лазерная линия может не отразиться на поверхности, либо прибор покажет большую погрешность.
3. Ставить нивелир нужно так, чтобы на пути луча не находилось препятствий. Исключение составляют ситуации, когда лазер нужен именно для того, чтобы выставить по нему маяки. В остальных случаях линия должна свободно проходить через пространство до определенной точки или плоскости.
4. При использовании уровня желательно еще до его калибровки и настройки удалить из помещения всех посторонних — и людей, и животных.

Некоторые модели лазерных уровней сообщают о своем неровном положении звуковым сигналом

Перед включением агрегата нужно провести его первичную настройку и калибровку. Для этого прибор ставят на выбранную поверхность и оценивают показания пузырькового уровня на корпусе. Если капелька в капсуле расположена неровно, нивелир необходимо поправить в пространстве.

Насколько реально отремонтировать лазерный уровень

Когда из строя выходит болгарка или дрель, то первым делом мастер спешит самостоятельно разобрать инструмент, и отремонтировать его. Мало кто задумывается над тем, чтобы сдавать такие уровни в специализированные сервисные центры. Как только ломается нивелир, то о самостоятельном ремонте мало кто задумывается. Связано это с тем, что прибор имеет сложную конструкцию (на первый взгляд). Если разобраться с устройством инструмента, то никаких проблем с ремонтом не возникает.

Большинство специалистов не советуют самостоятельно производить ремонт устройств. Однако нет ничего плохого в том, чтобы попытаться отыскать причину неисправности, и устранить ее. К тому же большинство поломок можно устранить даже без разборки инструмента.

1. Разрядились батарейки или аккумулятор. Если не включается уровень, то первым делом следует убедиться, что исправны источники питания. Если это батарейки, то их надо заменить, а если аккумулятор, то поставить на зарядку
2. Неисправность контактов или их окисление — если долго не пользоваться прибором, и при этом оставить в нем батарейки на долгое время, то они могут «потечь». В итоге пострадает конструкция прибора. Чтобы исключить такого рода поломки, надо при хранении извлекать батарейки из инструмента. Если это литий-ионные аккумуляторы, то их необходимо хранить исключительно в заряженном виде
3. Выход из строя зарядного устройства — если нивелир работает от встроенного аккумулятора, то из строя может выйти зарядный блок. Узнать о такой поломке можно по отсутствию индикации заряда, когда включается вилка в розетку
4. Не работает горизонтальная или вертикальная проекция — в этом случае необходимо разобрать корпус устройства, и произвести диагностику. Поломки в электросхеме могут определить только знающие и опытные специалисты. Кроме того, для проверки понадобится специализированное оборудование. Однако часто причиной неработоспособности проекций является отпаявшийся проводок. Имея паяльник, следует припаять проводок на место, чтобы в итоге вернуть работоспособность лазерного измерителя проекций
5. Размытая или плохо видная лазерная проекция — в этом случае необходимо разобрать корпус, и проверить чистоту стекла. Стекло обычно засоряется, поэтому его необходимо очистить. Если причиной является не стекло, то надо менять светодиоды или проверять микросхему
6. Не работают кнопки — если она заедает, залипает или вовсе не включается, то подлежит замене. Чтобы заменить кнопку, также нет необходимости везти прибор к специалисту. Следует разобрать его, диагностировать поломку, и по возможности устранить
7. Неисправность указателя — причиной является нарушение целостности грузика. Чтобы устранить поломку, надо разобрать инструмент, и настроить указатель

Это интересно! Если нивелир еще на гарантии, то в этом случае лучше отвезти его в магазин, и сдать на ремонт. Такой ремонт будет бесплатным, и при этом не понадобится самостоятельно выполнять вмешиваться в конструкцию.

Из сказанного выше, можно сказать, что отремонтировать нивелир можно своими руками, без помощи специалистов

Здесь главное аккуратность и осторожность. Если же после разборки не удается выявить причину поломки, тогда следует собрать уровень, и отвезти его в ремонт. Для этого имеются специализированные центры

Для этого имеются специализированные центры.

https://youtube.com/watch?v=nHN4rDnUaGg%3F

Настройка лазерных уровней, пошаговые инструкции

Калибровка лазерного уровня Firecore 3D 93T Юстировка лазерного нивелира с конусными призмами 3-360 модель Firecore 93T, подходит также для конфигурации Green.

Настройка лазерного уровня KaiTian 3D Регулировка лазерного нивелира с тремя плоскостями 360 градусов, на примере уровня Kaitian 3D

Регулировка погрешности ADA CUBE 2-360 Существует расхожее мнение, что уровни с новыми конусными призмами практически не юстируются, от части с этим можно согласится, но …

Настройка китайского 3D лазерного уровня Heng Chang Юстировка 3D лазерного нивелира из Китая с оптической схемой 3-360

Разборка и настройка Bosch PCL 20 После выкручивания болтиков, Bosch PCL 20 раскладывается на две половинки, и тут выясняется первый недостаток, а заключается он в том, что при разборе уровня …

Как разобрать и настроить ADA ARMO 3D Настройка лазерного уровня выполняется различными юстировочными винтами, количество затрагиваемых винтов зависит исключительно от того на сколько «врёт» лазерный уровень.

Настройка 3D лазерного нивелира LAISAI LS666-120 У лазерного уровня Laisai LS666 есть отличная возможность подкорректировать положение лазерных линий не вскрывая корпус в пределах ± 3мм

Настройка лазерного уровня FIRECORE F190R Самостоятельная юстировка комбинированного лазерного уровня более чем реальна, смотрите и всё получится

Варианты настройки лазерного уровня SHIJING 3D GREEN Как разобрать и отрегулировать лазерный нивелир ShiJing 3D Laser с зелёным лазерным лучом

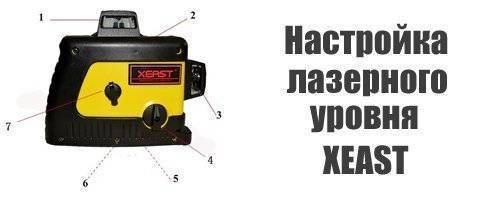

Настройка точности китайского лазерного уровня XEAST Предлагаем посмотреть достаточно подробную регулировку 3D лазерного построителя плоскостей из Китая XEAST

Настройка точности у лазерного уровня Aculine AK 435 Настроить такой лазерный уровень как ACUANGLE A8826D или Aculine AK 435 очень просто, так как в регулировке точности участвую всего лишь два юстировочных болта…

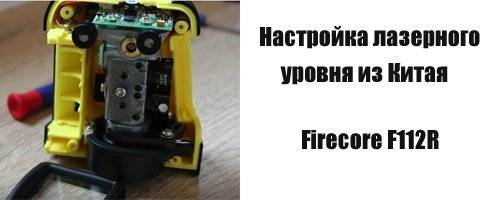

Настройка лазерного уровня Firecore F112R Подробный разбор юстировочных болтов. Какие винты крутить при различных ситуациях.

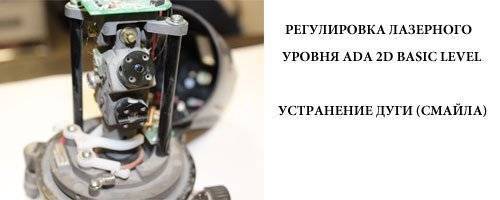

Регулировка лазерного уровня ADA 2D Basic Level Как правило после череды механических воздействий на прибор со временем появляется погрешность больше заявленной, к счастью сделать настройку можно своими руками.

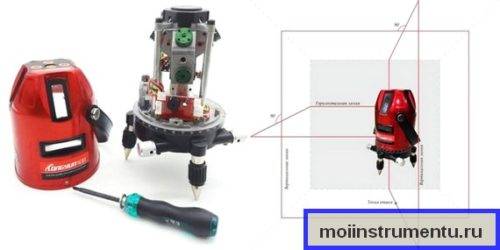

Со временем, каждому лазерному уровню требуется настройка или регулировка, так как на строительных объектах они могут падать или подвергаться продолжительным вибрациям при транспортировке. Конечно, это происходит нечасто, но всё же имеет место быть.

По большому счёту, принцип настройки лазерного уровня применим ко всем моделям различных производителей, но есть и исключения, например, регулировка лазерного нивелира с электронным компенсатором сильно отличается от настройки лазерного уровня с обычным магнитно-маятниковым компенсатором.

Последние в свою очередь, регулируются не все, так бытовые уровни зачастую не поддаются такому ремонту. Загрузка навигации

Как сделать строительный уровень своими руками

Если по какой-то причине у вас не получается купить новый строительный уровень или выполнить калибровку старого, вы можете сделать строительный уровень собственноручно. Предлагаем вам два способа.

Водяной строительный уровень

Самая простая разновидность – водяной инструмент, и его очень легко сделать своими руками:

1. Возьмите два шприца с объемом в 20 мл без иголок и тоненький шланг любой длины. В качестве шланга идеально подойдут стандартная капельница.
2. Достаньте поршень из одного шприца и соедините его с одним концом шланга от капельницы.
3. Далее подготовьте жидкость, чтобы наполнить уровень. Для этого можно использовать даже обычную водопроводную воду, но ее следует немного подкрасить заваркой от чая.
4. Теперь возьмите второй шприц и наполните систему жидкость. Полностью должен быть заполнен и шланг, и первый шприц.
5. Достаньте поршень из второго шприца, но до этого его следует заранее соединить со шлангом. Теперь у вас есть готовый водяной уровень, который представляет собой наполненную жидкостью конструкцию, состоящую из двух шприцов, которые между собой соединен шлангами.

Прибор будет работать по принципу соединяющих сосудов, и для разметки на горизонтальной поверхности вам потребуется:

• Вымерять и отметить на одной стене требуемый уровень высоты.
• Приложить один из шприцов к метке таким образом, чтобы уровень воды точно совпадал с отметкой. Закрепите шприц на стене при помощи обычного скотча. При работе, если вы будете заниматься разметкой с помощником, выполнять крепление шприца не нужно, так как его сможет подержать напарник.
• Приложите второй шприц к стенкам и отметьте уровень воды. Все отметки будут соответствовать одному и тому же уровню над поверхностью моря. Если их соединить, получите идеальную горизонталь.

Чтобы хранить самодельный водяной уровень, можно закрыть шприцы поршнями. Основными достоинствами использования такого уровня является:

• Малая стоимость устройства.
• Простота создания.
• Простота работы.

Теперь рассмотрим второй вариант прибора, который тоже можно сделать своими руками.

Лазерный строительный уровень

Способ №1

1. Возьмите лазерную указку. Отверстие в насадке следует заклеить кусочком картона, а лучше использовать насадку без рисунка. Посередине насадки следует проколоть небольшое отверстие, а после надеть насадку на лазерную насадку. Теперь включите ее и наведите на поверхность вертикального типа. Если появилась маленькая и яркая точка, то вы все сделали правильно.
2. Теперь найдите деревянный брусочек, длина которого должна быть 1.3 метра. При помощи топора следует обтесать один конец, а в результате получится кол, заостренный с одной стороны.
3. Далее берем ровным кусок доски/фанеры квадратной формы. Размер стороны должен быть 0.1 метр и прикрепите его к ровному концу колышка.
4. При помощи гвоздя или шурупа следует прикрепить планку к центру фанеры. Длина планки обязательно должна соответствовать длине уровня пузырькового типа. Планка должна вращаться по кругу.
5. Подсоедините пузырьковый уровень к планке.
6. На уровень следует положить кусок плотной резины. На нее при помощи хомута прикрепите лазерную указку.
7. Поздравляем, устройство готово к использованию!

Способ №2

1. Возьмите емкость небольшого размера и наполните ее водой по края. Это может быть ведро, тазик или даже кастрюля.
2. К кусочку пенопласта прикрепите лазерную указку. Насадка обязательно должна быть без рисунков, точечная. Постарайтесь установить указку так, чтобы она лежала ровно. Прикрепите ее при помощи хомута или резинки.
3. Далее поставьте емкость с водой на высоту, необходимую для разметки.
4. Опустите пенопласт в воду.
5. Включите указку.
6. Поворачивайте вокруг своей оси пенопласт, отмечайте точки пересечения луча лазера с поверхностью и получайте отметки.

Хотя такие устройства далеки от идеала, но они достаточно работоспособные.

Источник

Где отремонтировать лазерный нивелир

Разобравшись в вопросе, можно ли починить нивелир самостоятельно, можно сделать вывод, что если не получается восстановить работоспособность инструмента, то не надо спешить покупать новый. Вышедший из строя лазерный уровень можно восстановить, обратившись для этого в специализированные центры. Такие центры находятся не только в больших городах России, но и более мелких. Специализированные центры по ремонту лазерных нивелиров имеются в таких городах России:

• Москва
• Екатеринбург
• Новосибирск
• Ростов
• Нижний Новгород
• Уфа
• Самара
• Краснодар
• Челябинск
• Сокол
• Воронеж
• Иркутск
• Красноярск

В каком большом городе бы вы не проживали, чтобы починить лазерный уровень, необходимо для начала попытаться найти поломку самостоятельно, а уже после искать адреса сервисных центров. В этих центрах выполняется не только ремонт, но еще также настройка и поверка измерительного прибора. О том, сколько стоит ремонт в сервисном центре, зависит от многих факторов:

1. Место расположения — удаленность населенного пункта от города говорит о необходимости затрат на пересылку деталей и комплектующих, что является дополнительным расходом
2. Модель лазерного уровня — ремонт дешевых моделей обходится соответственно недорого, а вот для починки нивелиров таких марок, как Bosch, DeWalt, Hitachi и другие, понадобятся соответствующие комплектующие
3. Вид неисправности — если это мелкая поломка, то и стоимость такого ремонта будет незначительной

Чтобы не быть обманутыми, следует выбирать только специализированные сервисные центры и мастерские. Узнать о таких не трудно, так как в интернете имеется множество отзывов о тех или других мастерских. Если вам известны адреса хороших мастерских по ремонту нивелиров в России, Украине и Белоруссии, то можете делиться адресами прямо на сайте.

https://youtube.com/watch?v=iUMOv2_XrNs%3F

Нивелир с компенсатором

Корректная работа нивелира с компенсатором характеризуется горизонтальностью визирного луча зрительной трубы уровенной поверхности земли (угол i) в пределах зоны действия компенсатора.

Если поверка обнаружила отклонение сетки нитей, то юстировка нивелира с компенсатором заключается в ослаблении винтовых крепежей сетки и приведении пластинки с сеткой нитей в корректное положение: горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира, а вертикальная – совпадать с отвесной линией. Исправность компенсатора рекомендуется проверять каждый раз перед началом работы.

Обратный звонок

1. Отклонение лучей (прибор упал). Распространённая неисправность. В случае падения (удара) лазерного уровня может сдвинуться маятник на подвесе. Если Ваш прибор вдруг начал значительно отклоняться от вертикали и горизонтали, скорее всего его уронили. Не думайте, что прибор в кейсе, с включённой блокировкой защищён от смещения маятника при падении-это не так. Просто постарайтесь избежать падений и ударов. Исправление смещения маятника на подвесе для прибора со значительным количеством излучателей-кропотливая, дорогостоящая работа, требующая некоторых знаний, навыков, специального инструмента и приспособлений. По характеру повреждений случай не признаётся гарантийным.
2. Нестабильность-показания прибора отклоняются то в одну, то в другую сторону. Менее распространённая неисправность. Для устранения требуется (как правило) замена подшипников подвеса и последующая настройка. Работа такая же, как и в предыдущем случае, только требуются ещё и запасные части. Стоимость ремонта относительно высокая. Возникновение такого дефекта в период гарантии практически невозможно, данный случай признаётся гарантийным только при отсутствии признаков вмешательства, падения или нарушения правил эксплуатации прибора.
3. Не горит один или несколько лучей. Неисправность, как правило, вызвана обрывом гибкой проводки к маятнику. Ремонт относительно недорог. Если не выявляются следы вмешательства, то случай признаётся гарантийным.
4. Неисправность клавиатуры (не работают одна или несколько кнопок). Требуется соответственно, замена кнопок. Если не выявляются следы вмешательства, то неисправность устраняется по гарантии. В случае, если на приборе применена клавиатура мембранного типа, то приходится изменять конструкцию прибора и устанавливать обычные тактовые кнопки, такой ремонт более трудоёмок и, соответственно, дороже стоит.
5. Разбито стекло. Замена стекла-недорогая и несложная работа, но стёкла сами по себе не лопаются. Как правило, одной заменой стекла ремонт не заканчивается-требуется настройка линий, а иногда и коррекция положения маятника на подвесе, как после падения прибора (ремонт по п.1.). Кроме того, если прибор использовался с разбитым стеклом, потребуется очистка прибора изнутри. В крайних ситуациях, строительная пыль проникает в подшипники, тогда ремонт производится как в п.2. Разбитое стекло не является гарантийным случаем.
6. Неисправности приборов с электронными системами выравнивания и ротационных нивелиров встречаются относительно нечасто, устранение требует определённых знаний (в том числе сервисных инструкций производителя), инструментов и приспособлений. Стоимость работ высокая. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.
7. Лазерный излучатель светит очень тускло. Как правило, сгорел лазер. Требуется замена излучателя и последующая настройка прибора. Если не выявлены следы вмешательства или нарушений правил эксплуатации, то неисправность устраняется по гарантии.

Иные, встречающиеся на практике неисправности, не являются типичными и описывать их здесь нет необходимости.

Что такое GNSS приемник (с ассортиментом Вы можете ознакомиться здесь)

Что такое тахеометр (с ассортиментом Вы можете ознакомиться здесь)

Что такое нивелир (с ассортиментом Вы можете ознакомиться здесь)

Что такое теодолит (с ассортиментом Вы можете ознакомиться здесь)

Что такое тепловизор (с ассортиментом Вы можете ознакомиться здесь)

Что такое трассоискатель (с ассортиментом Вы можете ознакомиться здесь)

Поверка нивелира что это и зачем необходимо проводить

Часто поломки прибора являются скрытыми, то есть, нивелир исправно проецирует плоскости, но при этом они искаженные и неточные. Такая неисправность обнаруживается не сразу, и можно выполнить большой объем работ, и только после обнаружить, что лазерный уровень «врет». Чтобы предотвратить такие виды неисправностей, следует регулярно выполнять поверку. При этом не понадобится сдавать инструмент в мастерскую или сервисный центр на поверку, так как реализовать поставленную задачу можно самостоятельно.

Как самостоятельно поверить лазерный нивелир? Для начала следует включить его, а затем выполнить ряд следующих несложных манипуляций:

1. Установить нивелир ближе к стенке в комнате, и спроецировать луч на противоположную сторону
2. Развернуть прибор, и сделать отметку на стене, возле которой находится уровень
3. Переместить устройство ближе к противоположной стене, и совместить луч лазера с отметкой
4. Как только луч лазера будет совмещен с отметкой на ближайшей стене, следует его повернуть и проверить, совпадает ли проецируемая линия с разметкой на противоположной стенке

Прибор считается точным, если луч ложится ровно на отметку. Допускается незначительное отклонение, которое может свидетельствовать о погрешности инструмента. Погрешность зависит не только от стоимости нивелира, но еще и от дальности проводимых измерений. Чем дальше находится прибор от поверхности, на которую проецируется луч, тем больше значение неточности.

Это интересно! Если поверка показала, что прибор имеет большую погрешность, то продолжать эксплуатацию нельзя. Сначала нивелир подлежит проведению настройки, что можно сделать самостоятельно при наличии регулировочных винтов. В ином случае понадобится сдать прибор в специализированный центр.

https://youtube.com/watch?v=A608L9KFd6Q%3F

Инструкция как отремонтировать лазерный нивелир с пошаговым описанием

Если столкнулись с ситуацией, когда лазерный уровень перестал работать, то надо сразу приступить к проведению его ремонта. Для начала оцениваем масштабы поломки, и только если выясняется, что причина внутри, то приступаем к разборке корпуса. Все нивелиры разборные, для чего необходимо выкрутить некоторое количество винтов, чтобы снять крышку. Если на уровне перестала работать проекция, то ремонт будет иметь следующий вид:

1. Ремонтировать лазерный уровень надо со снятия корпуса
2. Теперь можно диагностировать поломку. Если не работает одна из проекций, то надо смотреть на исправность контактов. На примере обнаружена неисправность одного контакта, по причине которого и не работает одна плоскость
3. Устранить поломку можно припаиванием провода на свое место. Если он обломился, то надо найти аналогичный провод (без изоляции) и с соответствующим сечением, и припаять его на место поврежденного
4. В итоге остается собрать инструмент и проверить его работоспособность. При сборке нужно проявить аккуратность, чтобы не зацепить провода, и снова не нарушить их целостность

После сборки необходимо установить источники питания на место, и произвести проверку работоспособности инструмента.

Инструмент работает исправно. Как видно, ремонт не занимает много времени, сил, а также не требует особых знаний. Сломался лазерный уровень, тогда сначала следует выявить причину поломки, а уже после восстановить работоспособность прибора. Только в исключительных случаях рекомендуется прибегать к помощи специалистов, а в 60% случаев можно отремонтировать самостоятельно. Ниже подробное видео описание процесса ремонта лазерного нивелира своими руками.

В итоге надо отметить, что хороший специалист в сервисном центре — это не тот, у которого заоблачные цены на ремонт. Хороший мастер справится с ремонтом быстро, и при этом его услуги не будут стоить столько, сколько стоит новый нивелир.

Наш сервисный центр работает с 2007 года на рынке ремонтных работ геодезической техники. Все специалисты сервисного центра:

прошли аттестацию в специализированных зарубежных центрах производителей оборудования,

постоянно повышают квалификацию по мере появления новых моделей приборов и программных средств.

Такой подход к работе позволяет обеспечить качественный и оперативный гарантийный и пост гарантийный ремонт оборудования на всей территории России.

Качественный ремонт невозможен без работы в тесном контакте с фирмами-производителями профессионального оборудования.

сервисный центр нашей компании использует при ремонте только оригинальные запасные части и расходные материалы.

все работы выполняются с целью минимизировать затраты на ремонт оборудования, поэтому стоимость ремонта в большинстве случаев определяется лишь стоимостью оригинальных запасных частей.

Наш сервисный центр оснащен инструментами, технологическим оборудованием, средствами измерений и аттестован в соответствии с требованиями и стандартами, установленными фирмой производителем и ГОСТами. Наши сертифицированные специалисты всегда готовы помочь вам в диагностике и ремонте, независимо от степени и сложности поломки.

ВЫПОЛНЯЕМ РЕМОНТ СЛЕДУЮЩЕГО ОБОРУДОВАНИЯ

• Электронных тахеометров;
• Спутниковых GNSS-приемников;
• Оптических нивелиров;
• Оптических и электронных теодолитов;
• Лазерных нивелиров и построителей плоскости;
• Лазерных дальномеров (рулеток).

МЫ РЕМОНТИРУЕМ ОБОРУДОВАНИЕ СЛЕДУЮЩИХ МАРОК

Leica, Trimble, Nikon, Topcon, Sokkia, Spectra Precision, Javad, GeoMax, Ashtech, Pentax, УОМЗ, CST/Berger, Vega, Geobox, Geo-Fennel, Condtrol, Robotoolz и другие.

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

1. Напольный
2. Настенный
3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.
