Основные неисправности и ремонт бензопилы Дружба 4

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

• Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
• Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
• Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
• Разгерметизация топливной системы, картера двигателя;
• Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

Инструкция по ремонту карбюратора Дружба-4

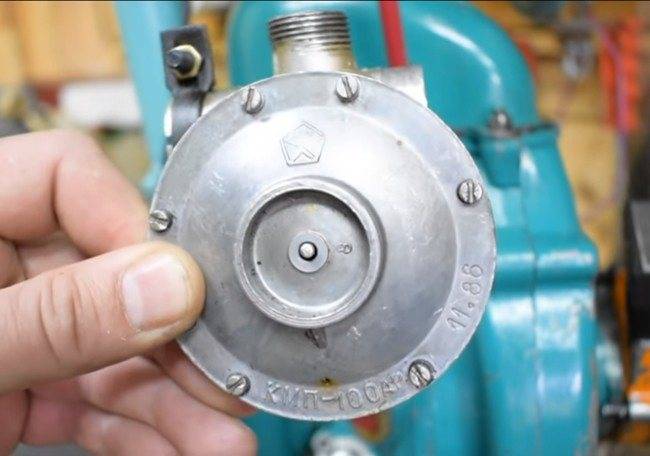

Самые частые причины выхода из строя карбюратора КМП-100:

1. Загрязнение топливных и воздушных каналов, отверстий жиклера.
2. Потеря герметичности.
3. Выход из строя мембраны – разрыв, потеря эластичности и т.п.

В первом случае карбюратор разбирают. Детали раскладывают на чистой ткани, запоминая, какая откуда. Корпус и детали промывают в бензине. Каналы и отверстия жиклеров продувают и промывают.

Герметичность восстанавливают, разобрав карбюратор, меняя прокладки или используя бензостойкий герметик.

При выходе из строя мембраны её меняют на новую.

У бензопилы Дружба-4 бак вынесен на ручки, имеет кран с фильтром, которые могут забиться. Нужно снять топливный шланг со штуцера карбюратора и убедиться, что бензин течет в полной мере.

Такой карбюратор ремонту уже не подлежит. лучше заменить на новый

Почему переливает

При лишнем количестве топлива в камере сгорания может быть залита свеча зажигания, исчезнет искра и двигатель не заведется.

Если двигатель все же завелся, двигатель не может развить обороты, потому что не хватает кислорода для сгорания топлива.

Если перелив небольшой и двигатель работает, то будет лишний расход топлива.

Вторая причина – выход из строя мембраны и клапана, связанного с ней. Сломанные мембрана и клапан не регулируют поток топлива, и оно поступает с излишком.

Разовый перелив при пуске холодного двигателя может быть вызван чрезмерной подкачкой топлива обогатительной кнопкой (кнопкой подсоса или праймера).

рис.8

Шпенек с контргайкой вворачивают в рычаг до упора и контрят гайкой. Размеры и конфигурация шпенька и поводка соответствуют друг другу (см.рис. 5). Карбюратор без кожуха ставят на место, а тягу — на поводок и шпенек. Магнето поворачивают по часовой стрелке до упора. При полностью закрытой заслонке рычаг должен находиться в горизонтальном положении, при котором крепежный винт рычага должен входить в отверстие на оси заслонки. Закрепляют винтом рычаг и проверяют работу механизма в целом (фото 10).

В исходном состоянии красная метка магнето должна быть на5 ммлевее ответной метки на картере. По мере открывания дроссельной заслонки магнето начинает перемещаться против часовой стрелки. При этом красная метка должна приближаться к ответной, пройти ее и остановиться на2 ммправее — это положение магнето соответствует полностью открытой дроссельной заслонке. При отпускании заслонки шпильчатая пружина должна сразу же вернуть всю систему в исходное положение.

К Г-образному лепестку управляющей катушки припаивают изолированный провод длиной 20-25 см. От генераторной катушки отпаивают штатные провода и припаивают такие же куски провода. Отрезок провода, идущий к кнопке «стоп», припаивают также к Г-образному лепестку. Все три провода протягивают в резиновую или хлорвиниловую трубку и выводят наружу через отверстие в картере, в которое раньше проходил провод высоковольтного трансформатора, идущий к свече зажигания. Перед установкой маховика водило и шпенек зашплинтовывают.

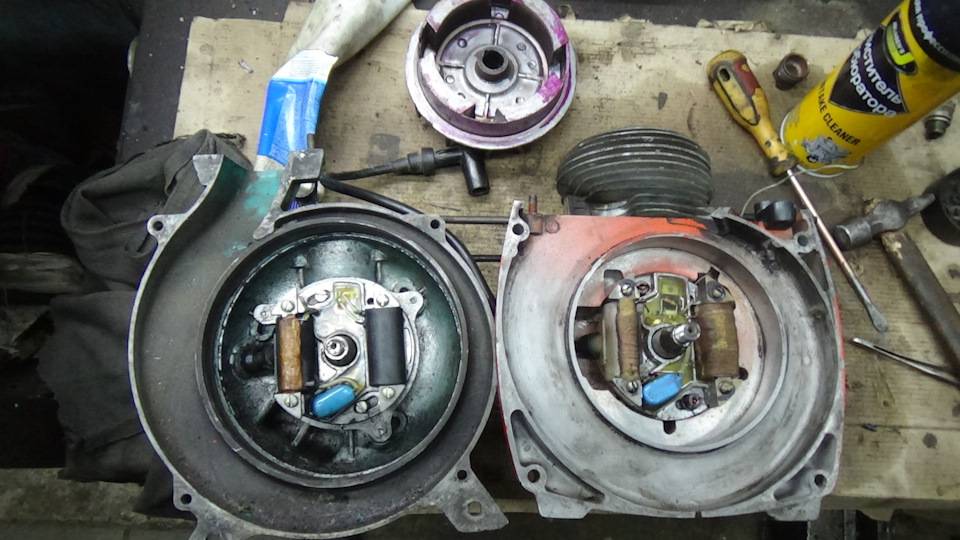

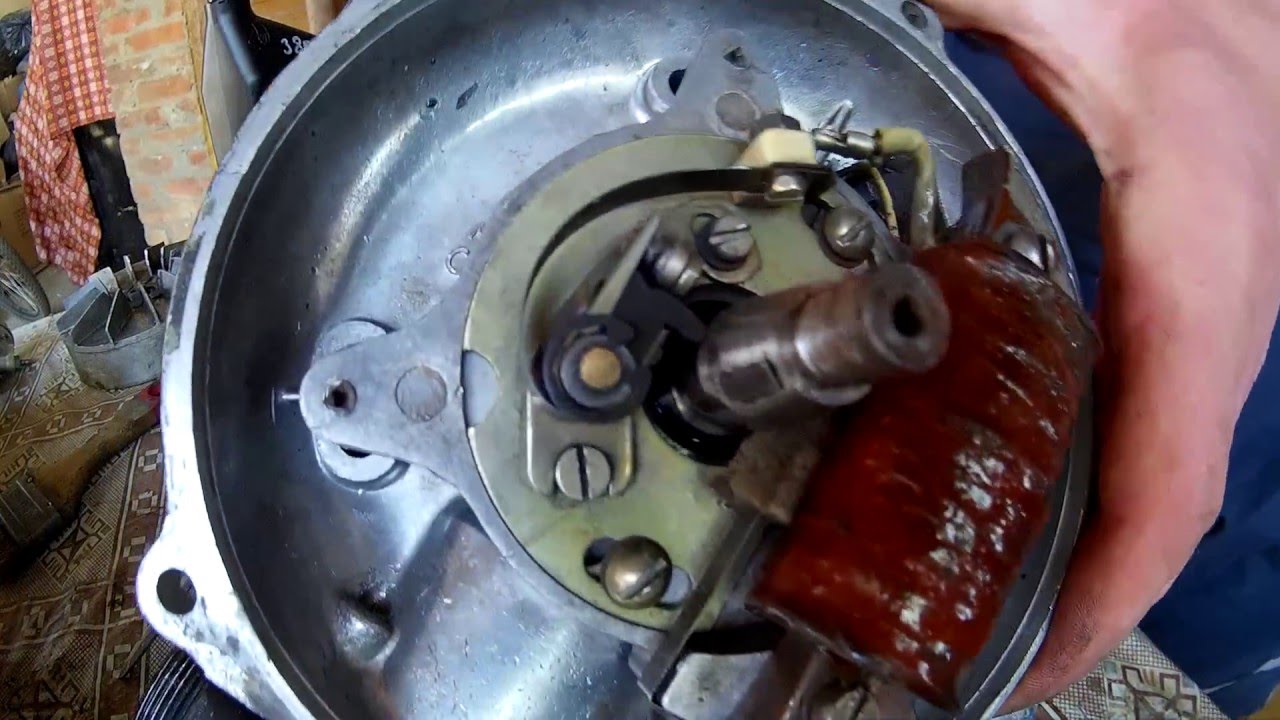

ДОРАБОТКА СИСТЕМЫ ЗАЖИГАНИЯ

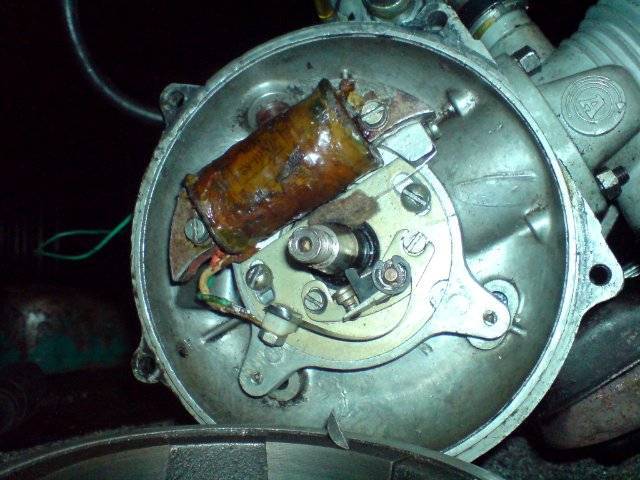

Поскольку в штатном исполнении элементы системы зажигания залиты компаундом, использовать их для модернизированной системы зажигания невозможно. Кроме того, диоды и тиристор штатного магнето — бескорпусные и при температуре +85°С могут выйти из строя (см. описание бензопилы). Между тем при эксплуатации этого двигателя в режимах, отличных от штатного, возможно повышение температуры этих радиокомпонентов выше +85°С. Например, при эксплуатации подвесных или стационарных лодочных моторов двигатель, как правило, работает в режиме максимальной мощности или близком к нему. При этом лодка или катер может идти и час, и другой. Поэтому весь блок электронного зажигания, исключая, естественно, управляющую и генераторную катушки, собирают на корпусных элементах в виде отдельного внешнего блока. Мощность искры повышают за счет увеличения емкости конденсатора С и применения катушки зажигания с большей индуктивностью.

Новую катушку зажигания от автомобиля ВАЗ-01-07 устанавливают на двух дюралевых уголках сечением 25×25 мм и длиной 25 и72 мм. Уголки двумя и четырьмя винтами М4х10 соответственно с потайными головками и гайками крепят на картере и крышке картера с левой стороны двигателя (вид со стороны стартера нафото 11).

Крепление катушки к уголкам осуществляют болтами М6х20. Пластину, на которой в дальнейшем будет закреплен внешний электронный блок зажигания, вырезают из листового алюминия толщиной4 мми также крепят на длинном уголке (см.фото 11).

Внешний электронный блок зажигания собирают по штатной схеме. Конденсатор С блока зажигания — три включенных параллельно конденсатора К73-17 по 0,47 мкФ х 630 В. Тиристор ставят на теплоотвод общей площадью 35×40 см2.

Детали блока зажигания собирают на плате из текстолита или гетинакса размерами 62×72 мм. Раскладывают их на плате, делают нужные отметки и сверлят отверстия. Выводы деталей пропускают через эти отверстия и на обратной стороне припаивают их друг к другу по схеме. Из листовой резины вырезают прокладку размерами 62×72 мм и укладывают под плату (на выводы деталей). В необходимых местах в плате сверлят отверстия, через которые пропускают стойки из голой луженой проволоки (d2 мм) и с обратной стороны припаивают их к выводам деталей.

Из жести изготавливают обечайку с высотой бортов 35-37 мми плотно надевают ее на плату блока зажигания. После этого весь объем обечайки заливают эпоксидным клеем, но не сразу, а слой за слоем в течение часа, так как если залить клеем весь объем сразу, то после застывания клея в нем возникнут объемные напряжения и могут появиться трещины. Стойки при этом должны быть выше уровня застывшего клея на 12-15 мм.

После полного застывания клея (1-2 суток) обечайку снимают, блок крепят на место и припаивают провода (фото 12).

Маховик ставят на место и закрывают крышкой картера. Закрепляют катушку зажигания. Свечу из головки цилиндра вывинчивают. Вращая маховик, проверяют наличие искры на свече. При правильно собранном блоке и исправной свече искра голубого цвета появляется уже при 80-100 об/мин коленчатого вала. Нарис. 9показана схема внешнего электронного блока, нарис. 10— монтажная схема этого блока.

Лесоэксплуатация и транспорт леса

Понедельник, 17.06.2019, 12:50

Бензопилы «Дружба-4» и МП-5 «Урал-2» (Часть 1)

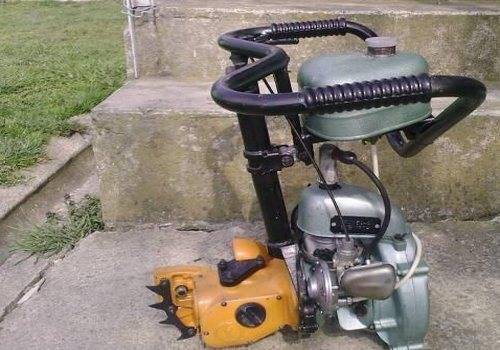

Бензопила «Дружба-4», как и МП-5 «Урал-2», специализированный мотоинструмент, предназначенный в основном для валки деревьев в равнинной местности (рис. 4.7). Бензопила «Дружба-4» имеет такую же компоновку, что и пила МП-5 «Урал-2». Основные узлы бензопилы «Дружба-4» — двигатель, муфта сцепления, редуктор, рама и пильный аппарат. Двигатель этой пилы отличается от двигателя бензопилы МП-5 «Урал-2» меньшими размерами, мощностью, частотой вращения коленчатого вала. В системе питания двигателя используют карбюратор КМП-100А, который отличается от карбюратора бензопилы МП-5 «Урал-2» типом дросселя и отсутствием насоса. Принцип работы этого карбюратора аналогичен описанному выше. Ведущая часть муфты сцепления бензопилы «Дружба-4» соединена с ведомой частью пружинными кольцами. Редуктор мотопилы «Дружба-4» конструктивно более прост и отличается отсутствием встроенного масляного насоса и бачка для смазки пильной цепи. В стойке рамы помещен плунжерный насос, и стойка одновременно служит резервуаром для масла, смазывающего пильную цепь и направляющий паз шины. Рычаг смазки закреплен на левой ручке рамы.

Рис. 4.7. Бензопила «Дружба-4»:

• 1 — пильный аппарат
• 2 — редуктор
• 3 — рама с рукоятками
• 4 — бензобак
• 5 — двигатель

Бензопила «Тайга-214» относится к универсальным по назначению мотоинструментам (рис. 4.8). С ее помощью можно выполнять валку деревьев, обрезку сучьев и раскряжевку хлыстов, а также подготовительные и вспомогательные работы на лесосеке. Характерные особенности этой пилы — отсутствие редуктора и низкое расположение рукояток. Исключение редуктора значительно снизило массу пилы и повысило скорость пиления. Повышение скорости привело к увеличению производительности пиления и уменьшило усилия надвигания. Передняя рукоятка рамы охватывает двигатель с двух сторон, что позволяет перехватывать пилу и быстро приводить ее из положения для валки в положение для раскряжевки или в промежуточное положение между ними для обрезки сучьев.

Рис. 4.8. Бензопила «Тайга-214»:

• 1 — пильный аппарат
• 2,4 — передняя и задняя рукоятки
• В — двигатель
• 5 — стартер

Съемный стартер, служащий для запуска двигателя, состоит из корпуса, барабана, валика барабана, спиральной ленточной пружины и храповика. В канавке барабана намотан канат, один конец которого закреплен в пазу барабана, а другой— в резиновой рукоятке. При вытягивании каната валик вращается и через штифт и винтовые прорези вращает и выдвигает ведущий храповик вперед, вводя его в зацепление ведомым храповиком, установленным в ступице маховика двигателя. При вращении маховика коленчатый вал проворачивается и производится запуск двигателя. После запуска двигателя стартер снимают с пилы. Пилой управляют с помощью рычага управления дроссельной заслонкой карбюратора: при жав рычаг к рукоятке, открывают дроссельную заслонку карбюратора, при этом подача рабочей смеси в цилиндр увеличивается, частота вращения и мощность двигателя возрастают. Останавливают двигатель нажатием кнопки выключения зажигания.

Техника безопасности

Основные правила безопасности при работе с бензопилой:

• работа с неисправным инструментом строго запрещена. Перед каждым продолжительным периодом работы бензопила должна быть тщательно проверена на полную исправность, а все регулируемые узлы необходимо обязательно настроить;
• работы с пилой следует проводить исключительно в защитной экипировке;
• управление пилой должно проводиться при помощи обеих рук;
• максимально допустимое время работы с бензопилой в течение смены при регулярном перерыве составляет 112 минут, при не регулярном — 48 минут;
• все работы бензоинструментом должны проводиться исключительно на открытом воздухе;
• при пуске мотора трос ни в коем случае не должен быть намотан на руку, а цепь не должна касаться каких-либо предметов;
• во время пиления первым поверхности древесины должен касаться упор редуктора и только после этого пильная цепь приводится в движение;
• пиление концевой частью шины агрегата строго запрещено;
• освобождать зажатую цепь нужно только при выключенном двигателе;
• при обрыве цепи двигатель необходимо обязательно выключить;
• во время работы на валке деревьев обязательно следует соблюдать все правила безопасности при лесозаготовке.

При работе с «Дружбой-4» необходимо соблюдать и общие правила пожаробезопасности:

• все горючие материалы хранятся в герметичной емкости, в прохладном, пожаробезопасном месте;
• заправлять бак следует при выключенном моторе, на расстоянии не менее чем 20 метров от любого источника открытого пламени;
• во время заправки пилы горючими материалами курить строго запрещено;
• вымазанные в горючие жидкости участки пилы нужно обязательно вытереть насухо.

Как отрегулировать карбюратор на бензопиле Дружба-4

Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».

Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах

Необходимые инструменты

Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.

Общий алгоритм регулировки

Карбюратор регулируют разными способами. Самая простая и эффективная – текущая регулировка в процессе работы.

Много бензина – закручивают

• Двигатель прогревают в течении 5-10 мин.
• Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
• Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.

Мало бензина – откручивают

Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.

После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.

В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.

Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.

Холостой ход регулируют, исходя из двух требований:

1. Двигатель не должен глохнуть.
2. Цепь не должна прокручиваться.

Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).

На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:

Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.

Пошаговый алгоритм

1. Откручиваем винт крепления.
2. Снимаем топливный шланг.
3. Откручиваем верхнюю крышку заслонки.
4. Снимаем карбюратор.
5. Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
6. Половиним корпус и оцениваем состояние мембраны, она должна быть целой – это главное, трещины, задиры, порывы не допускаются.
7. Оцениваем работоспособность механизма отвечающего за работу клапана.
8. Продуваем все отверстия, очищаем от мусора если он есть.
9. Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
10. Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
11. Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
12. На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
13. Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
14. Пробуем заводить бензопилу.

Возможные нюансы и проблемы

В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.

Инструкция по эксплуатации бензиновой пилы “Дружба”

Данный документ содержит следующую информацию:

1. Устройство, схема сборки мотопилы “Дружба”.
2. Технические характеристики бензомоторной пилы.
3. Меры безопасности при работе и обслуживании цепной пилы.
4. Подготовка к запуску.
5. Обкатка.
6. Техническое обслуживание цепной бензопилы “Дружба”.
7. Неисправности бензопилы “Дружба”.

Кратко пройдемся по разделам:

Безопасность при работе с бензопилой

• не работать с пилой при снятом воздушном фильтре;
• держать инструмент двумя руками;
• использовать спецодежду и средства защиты;
• не регулировать карбюратор при отсутствии навыков;
• пользоваться только качественной смесью;
• не работать с пустым масляным бачком;
• не работать с пилой, если она неисправна;
• обеспечить отсутствие посторонних на рабочем месте;
• через каждые 45 минут работы делать 10-ти минутные перерывы;
• не работать на чистом бензине, только в смешении бензина и масла;
• при замене гарнитуры выключать мотор пилы.

Читайте так же:  Электропилы Husqvarna. Обзор модельного ряда, характеристики, отзывы

Подготовка к запуску цепной бензопилы “Дружба”

1. Сборка бензопилы.
2. Монтаж шины, натяжка цепи.
3. Готовка топливной смеси.
4. Заправка техническими жидкостями агрегата.
5. Запуск согласно описаниям в мануале.
6. Проверка исправности:
   • тормозной системы;
   • холостого хода;
   • системы подачи смазки.

Топливная смесь готовится из неэтилированного бензина марки АИ-72 или А-74 (теперь АИ-92) и 2Т моторного масла АК-10. Соотношение бензина к маслу для нормальной работы — 15/1. Разбавлять жидкости правильно так: влить в емкость половину необходимого количества бензина и все моторное масло, хорошо смешать жидкости, добавить оставшуюся часть бензина и снова тщательно перемешать содержимое емкости.

Обкатка бензопилы “Дружба”

Длительность обкатки — 30 часов. Процедура проводится в 2 этапа:

1. Длительность 5-10 часов (нужно сжечь 4 полных бака топливной смеси на холостом ходу).
2. Длительность 20-25 часов (сжигается около 8 полных баков топлива во время работы с минимальными нагрузками).

До окончания процедуры обкатки запрещается вынимать стопорное кольцо, установленное между карбюраторным колпачком и дросселем.

Техобслуживание пилы “Дружба”

1. Очистка и смазка корпуса пилы и основных узлов и механизмов.
2. Обслуживание фильтра и свечи зажигания.
3. Регулировка карбюратора, топливного насоса;
4. Заточка цепи.
5. Замена звездочки.

Предлагаем посмотреть короткое видео о том, как производится регулировка карбюратора на бензопиле “Дружба 4М Электрон”:

Следующее видео покажет как выполняется заточка цепи бензопилы “Дружба” (прямой зуб).

Характерные неисправности бензопилы “Дружба”, их причины и устранение

1. Двигатель не заводится:
   • отсутствует горючее в топливном баке;
   • низкое качество смеси;
   • засорен фильтр;
   • нет искры на свече зажигания;
   • пропадает контакт;
   • не выставлен зазор;
   • обрыв высоковольтного провода;
   • повреждение изоляции свечи;
   • засорены топливопроводы;
   • сбился карбюратор;
   • износ поршневой;
   • проблемы с зажиганием;
   • закрыт кран бензопровода;
   • магнето вышел из строя;
   • проблемы со свечей.
2. Мотор глохнет, мощность падает, пила работает с перебоями:
   • проблемы со свечей;
   • карбюратор сбился с настроек;
   • засорился фильтр;
   • износ поршневой;
   • некачественное топливо.
3. Бензопила плохо пилит, с натугой:
   • затупилась цепь;
   • не поступает цепная смазка (засорены отверстия или пустой масляный бачок);
   • неправильная заточка;
   • цепь перетянута.

Бензопила “Дружба” заводится и глохнет — причина (видео):

• https://opilah.com/pila-druzhba/
• https://prokarbyrator.ru/regulirovka-karbyuratora/benzopila-druzhba-4-regulirovka-karbyuratora-i-remont-benzopily.html
• https://fermerinform.ru/benzopily-druzhba/
• https://sadovij-instrument.ru/benzopily/druzhba.html
• http://samodelki-tr.blogspot.com/2015/01/blog-post_35.html
• https://benzopilok.ru/remont/zazhiganie-benzopily-druzhba.html
• https://benzopilok.ru/brend/druzhba-i-ural/benzopila-4m-elektron.html
• https://specmahina.ru/benzopila/druzhba.html
• https://traktoramira.ru/dopolnitelnoe-oborudovanie/harakteristiki-benzopily-druzhba.html
• https://opilah.ru/benzopily-tcepnye/obzor-benzinovyh-pil-druzhba

Регулировка карбюратора бензопилы Дружба

Производить настройку основного топливного узла владелец бензопилы Дружба должен только на полностью исправном силовом агрегате бензоинструмента. Перед началом самостоятельной регулировки потребуется проверить состояние всех имеющихся в конструкции винтов, осмотреть топливные трубки, а также проверить состояние деталей двигателя.

Для возможности своевременной настройки базового карбюратора в штатной конструкции каждой бензиновой пилы Дружба предусмотрены подпружиненные стальные болты. Правильная позиция каждого из них позволит установить подходящие обороты мотора для каждого из его рабочих режимов.

О том, как правильно настроить карбюратор пилы Дружба, расскажет ее инструкция по ремонту.

Если руководства нет, значит оператору потребуется:

1. На пиле с заглушенным холодным мотором закрутить до упора винты, отвечающие за регулировку количества подаваемого воздуха и топливной смеси;
2. Вывернуть оба винта на 2–3 оборота в обратном направлении;
3. Завести мотор пилы и дать ему прогреться;
4. Поочередным поворачиванием винтов вперед–назад найти стабильную работу двигателя. Это можно сделать «на слух» или подключить к цилиндру силового агрегата ручной тахометр;
5. Если после этого режущая цепь продолжает вращаться на шине, значит необходимо найти такое положение винтов, при котором она будет стоять неподвижно.

Основная причина необходимости частых настроек карбюратора пилы Дружба заключается в использовании неправильно приготовленной топливной смеси. Чтобы увеличить циклы между регулировками, нужно внимательно подойти к разбавлению смеси. При этом нужно помнить, что пропорция бензина и масла для бензопилы Дружба должна составлять 1:15, то есть в 1 л бензина нужно разводить 65–70 мл масла.
