Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Не заводится на холодную и горячую основные причины
Ремонт цилиндропоршневой группы (ЦПГ)
Иногда бывает, что двигатель не способен достичь максимальной мощности или завестись по причинам недостаточного давления в цилиндрах. Источником подобных проблем порой служат неисправные кольца поршня, неполадки с цилиндром, подшипниками или износ самого поршня. Поэтому ремонт бензопилы следует начинать с визуального осмотра цилиндров двигателя. Инспекция возможна через отверстие, куда устанавливается свеча для воспламенения смеси. Обзор при таких условиях останется минимальным, но первое представление о состоянии рабочей группы на этом этапе получить можно.
Можно также в отверстие для свечи вставить компрессометр. Прокрутить стартер или коленчатый вал. Давление внутри должно быть не менее 8 атмосферных единиц. При меньших значениях двигатель не будет работать ввиду недостаточности создаваемого давления внутри. С уменьшением давления также уменьшается и сама мощность двигателя. Более детальную картину о том, что происходит внутри, можно увидеть, разобрав его. Для этого следует снять картер и визуально обследовать поршень. Если есть сколы, вмятины или царапины, его обязательно следует заменить. Поршневые пальцы должны быть также в хорошем состоянии без повреждений и не болтаться. Если это происходит, то однозначно следует менять их. Снижение давления внутри двигателя заключается также в выходе из строя колец поршня. Это можно сразу заметить, так как рабочее кольцо не покрывается нагаром, в канавке оно находится свободно и не болтается, плотно прижимается внутри цилиндра.
Также следует обследовать поверхность внутренней части цилиндра. Если она уже выработана, то следует ее расточить.
Основные виды и диагностика неисправностей, инструменты для их устранения
Конструкция бензопилы Штиль.
Прежде чем начать разборку неисправного механизма, следует приготовить соответствующие инструменты. Так как бензопила представляет собой технически относительно несложное приспособление, этот перечень небольшой и включает:
- набор отверток;
- гаечные ключи;
- набор торцевых ключей;
- иглу.
Для того чтобы провести полноценное качественное восстановление рабочего состояния бензопилы Штиль своими руками, необходимо точно установить причины поломки. Поскольку указанная бензопила относится к механизмам, приводимым в движение двигателем внутреннего сгорания, основные неисправности связаны именно с этим агрегатом.
Самыми часто встречающимися в эксплуатации бензопилы Штиль являются следующие неисправности:
- отсутствие запуска двигателя;
- неустойчивая работа ДВС сразу после пуска, в результате чего после непродолжительной работы силовой агрегат самопроизвольно отключается;
- работающий двигатель не выходит на полную мощность;
- подтекает масло.
Устройство карбюратора бензопилы Штиль
Одной из частых поломок пильного устройства является также обрыв рабочей цепи. Но она не относится к проблемам, возникающим при работе двигательной системы. Обычно ремонт порванной цепи сводится к ее замене на новую.
Поиск неисправности, которая привела к выходу бензопилы из строя, производится в следующем порядке. Прежде всего проверяется уровень бензина в бачке. Если с уровнем все в порядке, следует переходить к осмотру пускового устройства
Если и пусковой механизм не проявляет признаков поломки, необходимо обратить внимание на свечу зажигания
Если в результате тщательного осмотра и проверки правильности зазора установлено, что свеча совершенно исправна, то причиной неполадок, вынуждающих делать ремонт бензопилы, может являться карбюратор. Такое часто происходит из-за того, что данное устройство банально засоряется.
Однако если произведена замена старой свечи на новую, полностью очищен карбюратор, а бензопила все равно не пускается или, заработав, быстро глохнет, то во всем может быть виновата неисправная цилиндропоршневая группа (ЦПГ). Для того чтобы качественно проверить всю группу, придется потратить некоторое время, практически полностью разбирая указанную систему. В этом случае проверяется техническое состояние цилиндра, поршня и поршневых колец.
А теперь каждую неисправность рассмотрим немного подробнее.
Инструкция по эксплуатации
Проблемы с цепью бензопилы
Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.
На шину не поступает масло
Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:
- снять часть кожуха бензопилы;
- снять муфту;
- открутив 3 винта, снять крышку, скрывающую насос;
- добраться до шестерни червячного механизма, которая вращает вал насоса.
Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.
Масляный фильтр бензопилы
Также недостаток смазки может быть по причине ее утечки. Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.
Цепь рвется
Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.
- Низкое качество металла, из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
- Перегрев цепи из-за плохой смазки. В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).
Также о причинах частых обрывов цепи можно узнать из этого видео.
Цепь не крутится
Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз. В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.
Цепь быстро тупится
В основном, причина того, что цепь быстро тупится, является плохое качество пилы. Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).
Цепь не останавливается
Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.
- Загрязнилась тормозная лента. При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
- Износилась тормозная лента. Необходимо заменить данный элемент тормозной системы.
Цепь клинит
Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.

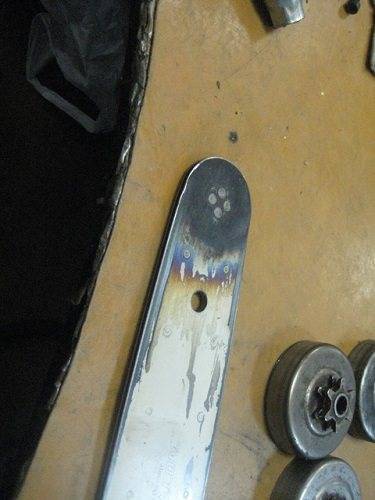

На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.
Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.
Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.
Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.
Бензопила криво пилит
Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина, то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.

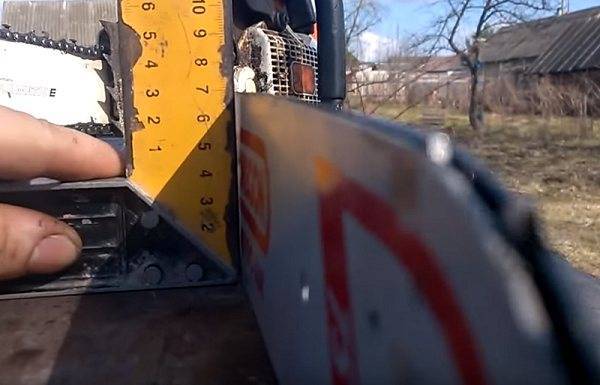

В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.
Разборка и чистка глушителя
Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.
Порядок действий:
- снять глушитель;
- разобрать (есть и неразборные модели);
- очистить от нагара, используя моющие средства;
- высушить феном;
- установить на место.
Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.
Перебои в работе бензопилы сигнализируют о возможном засорении глушителя
Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.
Почему не смазывается цепь
Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:
- наличие дефектов в масляном насосе;
- засорение фильтра, каналов;
- дефекты сапуна;
- разрыв масляного шланга;
- несовпадения масляного отверстия на корпусе пилы и шине;
- неисправность шестерни привода.
Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.
Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.
Возврат по гарантии и послегарантийное обслуживание
Обслуживание бензопилы включает в себя:
- Следите за качеством бензина и масла, на основе которых вы готовите топливную смесь. Придерживайтесь правильных пропорций при этом;
- Не стоит пользоваться топливом, приготовленным более двух недель назад. Регулярно проверяйте и чистите бачки для бензина и масла, в противном случае двигатель будет глохнуть или пила вовсе не будет заводиться;
Обслуживание цепи бензопилы
- Регулярно очищайте воздушный фильтр. Он имеет несложное устройства и эта операция не потребует от вас больших усилий;
- Переворачивайте шину каждый раз после очередной заточки цепи – так вы продлите срок службы пильной гарнитуры;
- Регулярно проверяйте и тщательно очищайте впускные и выпускные масляные отверстия, масляный канал и паз на пильной шине. Помните, что при неисправной системе автоматической смазки ваша пила станет заводиться или будет глохнуть;
Дополнительно: Как выбрать подходящую модель кустореза для работ в саду?
Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.
Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).
Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).
При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.
Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
№9. Не крутится цепь на бензопиле
Причины почему не вращается цепь бензопилы, когда двигатель работает даже на полных оборотах?
- Ведущая звездочка. Либо ее заклинило, либо венец изношен настолько, что не производит зацепление и на бензопиле не крутится цепь. В любом случае, необходимо разбирать звездочку, чтобы выяснять точную причину, почему не крутится цепь. Если изношен венец – необходимо заменить звездочку (или сам венец, если звездочка имеет сборную конструкцию).
- Заклинил тормоз цепи. В результате звездочка блокируется тормозным механизмом, при этом мотор работает. Необходимо заглушить двигатель и разблокировать тормоз. Если это произошло под нагрузкой – тормозной механизм придется менять, как и звездочку, т.к. из-за высокой температуры могут оплавиться и перегреться многие элементы.
Быстрое устранение неисправностей бензопилы
Схема заточки цепи бензопилы напильником.
Поломки бензопил, обусловленные износом цепи, устраняются путем заточки цепи при помощи специального станка. При установке цепи следует проверить величину ее натяжения, наличие смазки, степень износа и целостность зубьев ведущей звездочки цепи. При наличии критического износа или деформации звеньев цепи или зубьев ведущей звездочки их следует заменить.
Первым шагом при устранении неисправностей бензопилы, связанных с запуском двигателя, является проверка наличия и качества топливной смеси, процесса ее подачи в двигатель. Если топливная смесь хранилась более недели, ее необходимо слить и заменить свежей. Отсутствие смеси или затруднение подачи топлива в двигатель контролируется по состоянию свечи после нескольких пробных запусков.
Свеча, вывернутая из двигателя, должна иметь следы топлива, зазор между контактами должен быть чистым, и его величина должна составлять 0,5 мм. Если свеча залита топливной смесью, ее следует аккуратно протереть и высушить, а цилиндр и глушитель освободить от излишков топлива. Зазор свечи можно очистить от нагара шилом и тонкой наждачной шкуркой.
Устройство карбюратора бензопилы.
Необходимо проверить целостность топливного шланга и проконтролировать подачу топлива из него в карбюратор и двигатель. Для чего топливный шланг отсоединяется от двигателя, в результате топливо должно свободно вытекать из шланга. Если этого не происходит, необходимо проверить и заменить топливный шланг. Помимо этого, следует прочистить или заменить воздушный и топливный фильтры.
Иногда подача топлива затрудняется вследствие засорения отверстия в крышке топливного бака, предназначенного для подачи воздуха в бак. Если отверстие засорилось, его можно прочистить тонким шилом или иглой. Двигатель бензопилы не будет нормально работать и вследствие засорения глушителя, для прочистки его необходимо снять и удалить из него загрязнение и нагар.
Для проверки работы блока зажигания необходимо надеть на вывернутую свечу колпачок высоковольтного провода, а металлический корпус свечи прижать к блоку цилиндра плоскогубцами с изолированными ручками. Тогда при запуске можно проконтролировать наличие искры голубого цвета, что свидетельствует о нормальной работе блока зажигания. При отсутствии искры необходимо прозвонить провод зажигания при помощи тестера и проверить исправность переключателя блокировки зажигания. Для нормальной работы двигателя переключатель блокировки зажигания должен быть разомкнут.
Характерная неисправность модуля зажигания – нарушение величины зазора между катушкой и магнитами маховика. Величина зазора блока зажигания должна составлять 0,2 мм. При необходимости зазор устанавливается с помощью регулировочных винтов и контрольной прокладки толщиной 0,2 мм. Неисправный модуль зажигания необходимо заменить.
Устройство поршня бензопилы.
Если после проверки свечи, топливного шланга, карбюратора и блока зажигания двигатель не заводится, необходимо проверить состояние цилиндра и поршня. Для обеспечения надежной работы карбюратора и самого двигателя поршень и цилиндр двигателя не должны иметь царапин, трещин и нагара, поршневые кольца должны свободно прокручиваться и плотно прилегать к стенке цилиндра. Качество поверхности устройств можно оценить после разборки двигателя и извлечения цилиндра. Крышка последнего снимается, поршень извлекается и проверятся на наличие повреждений и нагара.
При наличии небольших повреждений цилиндр растачивается до ремонтного размера, поршневые кольца заменяются. Наличие сколов, деформаций или царапин на цилиндре свидетельствуют о необходимости его замены. Такого рода повреждения могут возникать при плохом качестве топливной смеси, а также при перегрузках или перегреве двигателя при работе.
