Маркировка дверных изделий
С маркировкой продукции все довольно сложно. Конечно, есть конкретные стандартизированные указания по обозначениям, но в некоторых случаях общие стандарты могут меняться в зависимости от производителя. Часто случается, что выполненные по идентичным методикам и внешне схожие конструкции могут по-разному именоваться и маркироваться.
Размеры межкомнатных дверей определяются стандартами
Почему их лучше делать по стандарту? Потому что тогда проблем с заменой не будет. Практически все производители делают двери с учетом ГОСТа. Ведь строят многоэтажки с учетом всех требований (или должны так строить). Если проем имеет особые размеры, двери придется только заказывать. А это большие затраты, да еще и гарантии нет никакой, что в готовом виде изделие вам понравится.

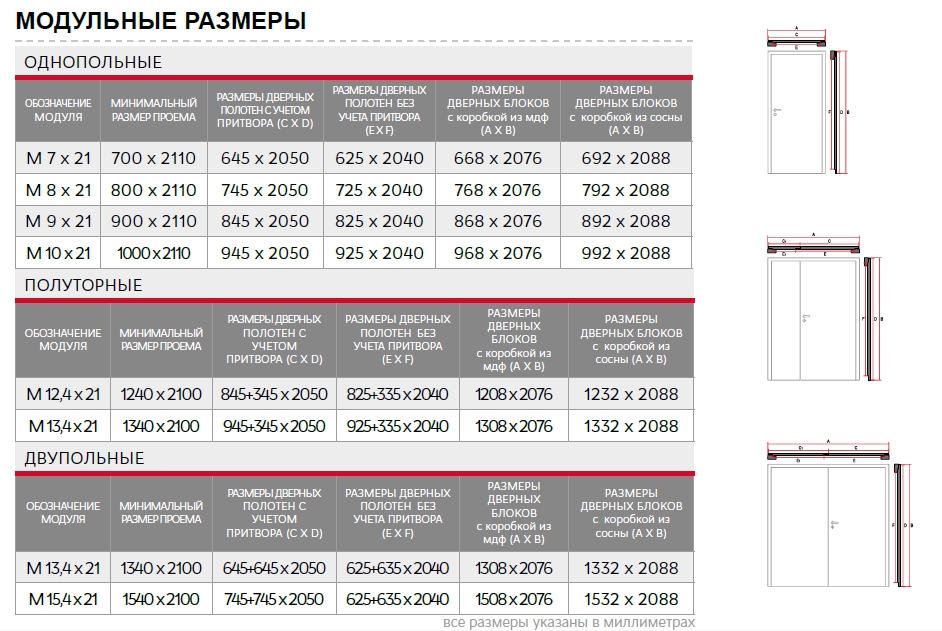

Размеры по ГОСТу
При капитальном ремонте или строительстве собственного дома, при строительстве межкомнатных перегородок в новостройке — дверные проемы закладываем стандартные. ГОСТ предусматривает такие параметры:
- Ширина:
- Одностворчатые 700 — 900 мм (с шагом 100 мм) и 1200 мм. В такие дверные проемы рекомендована установка дверей с однопольными полотнами.
- Под двустворчатые (в стандарте используется термин двупольные полотна) делают проемы шириной 1300 мм, 1500 мм и 1900 мм.
- Стандартная высота дверного проема может быть только в двух вариантах: 2100 мм и 2300 мм. Минимально допустимая высота — 2071 мм и 2271 мм соответственно.

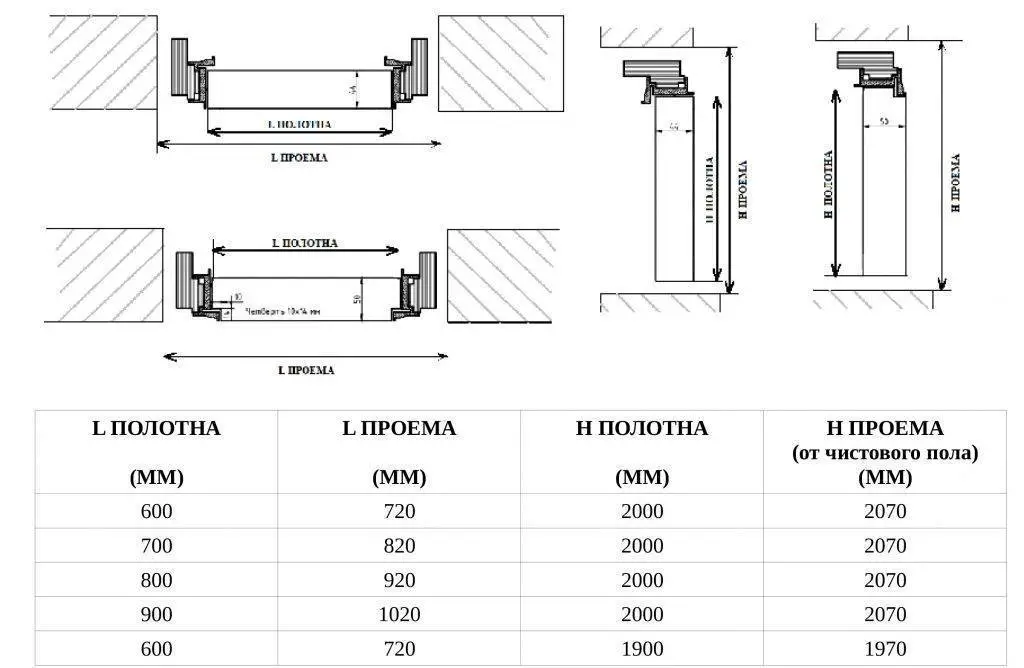

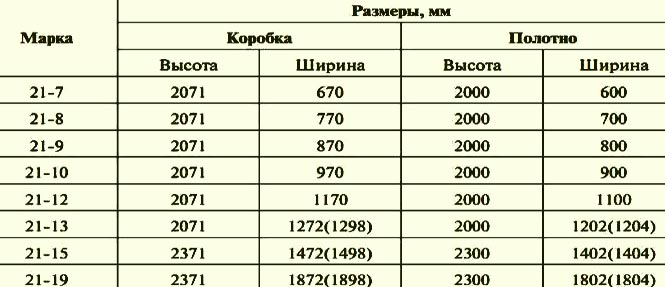

Размеры межкомнатных дверей и проемов по стандарту
Это размеры стандартных дверных проемов. Других нет. Что касается допустимых отклонений, то дверной проем может быть уже стандартного на 20-25 мм. В таком случае тоже можно будет установить стандартный дверной блок. Только монтажный зазор будет меньше, что работу не облегчит. То есть, самый узкий дверной проем может быть 675 мм (вместо 700 мм). По тому же принципу можно отсчитывать допустимое отклонение относительно каждой стандартной ширины. Ее можно немного уменьшить, но не более чем на 25 мм.
Что делать, если реальные габариты не соответствуют стандарту
Что делать, если нескольких миллиметров не хватает до стандарта? Зависит от материала стен, а также от реальной ширины прохода. Если стены поддаются механической обработке, можно несколько недостающих миллиметров убрать. Стесать, сошлифовать, срубить. Топором, стамеской, зубилом, болгаркой с диском по бетону/кирпичу и т.д. Обычно мешает пара выступов или кривизна на некотором участке. Если ее выровнять, можно приблизиться к желаемым размерам.
Стараемся то, что есть подогнать под нормативы
Если стены сложены из очень прочного материала, остается единственная возможность подогнать проем под стандарт — уменьшить его до следующего стандартного значения. Есть два способа: заложить кирпичом, кусками строительных блоков, заштукатурить. Второй вариант — установить закладной брус (обработанный антисептиком и высушенный), который, снова-таки, покрыть штукатуркой, выровняв в плоскость со стенами. В общем, идею вы поняли: нестандартные габариты практичнее привести к стандарту.
Откуда возникли типовые габариты?
Типоразмеры для межкомнатных дверей и обрамляющих элементов появились ещё в советское время. Эти показатели существенно облегчают заказ и покупку ограждающих конструктивных элементов, так как завод получает возможность сформировать каталог унифицированных изделий, согласно ГОСТ. Данный документ составляется на основании следующих правил:
- Ширина проёма не может быть менее 600 мм, при условии, что полотно устанавливается для жилых или общественных помещений.
- Толщина дверной коробки 35 – 40 мм с выборкой для притвора 10 мм позволяет подобрать полотно у любого поставщика с одинаковыми узлами сопряжения, вне зависимости от места изготовления обрамляющего элемента.
- При ширине проёма более 1000 мм, необходимо использование полуторных или двупольных дверей.
- При высоте проёма более 2200 мм, необходимо устройство фрамуги.
- Между дверной коробкой и торцом проёма в стене должен устраиваться монтажный зазор для герметизации щелей, с шириной от 10 до 20 мм.
- Несущая способность деревянного обрамляющего элемента достигается, при условии, что толщина коробки в плоскости стены составляет не менее 25 – 35 мм. В таких ситуациях, не наблюдается деформация петельного бруса под действием отрывающего момента при открывании дверного полотна.
- Ширина двупольной конструкции не может быть более 1800 – 2000 мм, что также диктует длину притолоки (бруса, фиксируемого к перемычке проёма).
- Толщина коробки для тяжёлых массивных дверей может составлять 45, 55 или 65 мм.
- При изготовлении обрамляющего элемента на заказ, предельно допустимая и экономически целесообразная толщина обрамлявшего бруса составляет 95 мм.
Следует учесть, что большинство нормативов СП, СниП и ГОСТ носят рекомендательный характер, так как дверная конструкция не относится к несущему каркасу здания. В связи с этим, каждый завод может выполнить индивидуальный заказ в соответствии с техническим заданием от собственника объекта недвижимости.
Толщина дверной коробки также определяется предельно допустимой массой стандартного полотна. От этого показателя зависит конструкция и несущая способность поворотных петель, а также безопасность жильца при эксплуатации конструкции.
Проем для раздвижной встроенной двери
Раздвижные перегородки отличаются привлекательным внешним видом. Их можно использовать не только в качестве межкомнатной двери. Если соединить несколько створок в единую систему, то с помощью их даже получиться разъединить одно большое помещение, сделав из него две комнаты, изолированные друг от друга.
Но по большей части раздвижную створку устраивают в дверной проем. Для двери шириной от 60 до 90 см его делают одностворчатым. Если полотно доходит до 120 см и выше, конструкция получиться уже двухстворчатая. Причем каждая из них может быть или разных размеров, или полностью симметричная другой.
Для раздвижных систем нет особых требований ГОСТа. Существует общая категория, которая упорядочивает принципы строения системы. Также выводит стандарты проема под определенные размеры дверного полотна.
Классификация идет по конструктивным особенностям:
- В дверях купе прямая створка двигается по направляющим и перемещается вдоль стены. Плавность движения обеспечивают ролики, закрепленные на полотне;
- Конструкция в виде книжки имеет два или три полотна. Открываясь они сдвигаются и складываются;
- В модели «Гармошка» несколько узких ламелей соединяются между собой шарнирами. При открывании они скользят по направляющей и собираются, как в музыкальном инструменте, от которого и получили название;
- Есть конструкции, в которых при открытии двери створка сдвигается в специальную кассету.
Предпочтение можно отдать любому варианту, но все будет зависеть от того, какой проем есть в наличии. Всегда нужно оставлять запас даже если он рассчитывается под 60-ти сантиметровую дверь. Поэтому прежде чем выбирать тип конструкции необходимо точно замерить имеющийся проем. Иногда может ждать разочарование и вместо желанной «Гармошки» или «Книжки» придется заниматься монтажом одностворчатой модели.
Но еще раздвижные двери делятся по способу перемещения створки. Есть накладные модели, которые двигаются по направляющей параллельно стене, с одной из ее сторон. Также существуют конструкции, которые называются встраиваемыми. Там полотно уходит во внутрь встроенной в стену кассеты.
Проем для накладной конструкции
Чтобы правильно вымерять проем, необходимо заранее знать, какая конструкция будет в него устанавливаться. Таким образом, если в наличии накладная одностворчатая дверь с стандартными размерами в 600×2000 мм, то проем должен быть с такими величинами – 680×2020 мм. Необходимо оставить технологичные зазоры в 80 мм по ширине и 20 мм по высоте.
Необходимо учесть, что накладную конструкцию рекомендуют устанавливать только на бетонную или кирпичную стену. Причем длина направляющего рельса должна быть ровно в два раза больше ширины дверного полотна. В нашем случае это будет 1200 мм.
Проем для встроенной модели
Встраиваемая кассета раздвижной двери устанавливается внутрь стены из любого материала. Это могут быть кирпичные или деревянные перегородки. Стены из пенобетона и даже гипсокартонные конструкции. Причем нет необходимости в дополнительном укреплении.
Ширина проема под дверь с стандартными размерами в 600×2000 мм должна быть 1350 мм. Берется двойная ширина обычной створки, а технологичный зазор уже составляет 150 мм. Высота проема должна быть 2100 мм. Здесь также увеличенный зазор, поскольку придется скрывать направляющую и ролики. А также и дверную коробку.
Когда монтажные работы завершаются, все просветы задуваются строительной пеной. Затем устанавливают перегородки. Можно все обшить гипсокартоном, а также обложить кассету обычным кирпичом. Обычно в этом случае его при кладке укладывают на ребро. Так экономится свободное пространство комнаты и проем не выглядит тяжеловесно. Завершают работу финишной отделкой.
Большинство производителей наладили выпуск встроенных раздвижных дверей, в которых адаптирована кассета под размер проема для двери от 60 до 100 см. В комплект входит готовый пенал и направляющий механизм, на котором уже установлена каретка с роликами. Остается только смонтировать все в проем и навесить дверное полотно.
Ширина дверного проема на прямую зависит от конструкции дверного блока. Но в любом случае для двери в 60 см шириной обязательно нужно прибавлять технологические зазоры. А их величина подбирается уже из того, какая модель устанавливается в проем: распашная или раздвижная.
Дверной проем для межкомнатной раздвижной двери: тип и размеры двери
В процессе проектирования применяются стандартные по размеру дверные проемы. Поэтому производители выпускают модели, соответствующие классическим габаритам. Проем для раздвижной двери обычно меньше по размеру, чем сами полотна. Необходимо точно установить его размер и выбрать тип двери перед установкой межкомнатных перегородок.
Как устроена система раздвижной двери
За последние несколько лет раздвижные конструкции стали популярными при оформлении домов и офисов. Основными характеристиками, принесшими им популярность, считаются компактность и привлекательность. Открытие дверного полотна раздвижной двери не требует приложения значительных усилий. Производится большое количество дверей-купе, представляющих варианты установки в проемы нестандартных размеров, выполненных в стиле, подходящем к интерьеру.
Главный принцип работы раздвижных конструкций базируется на отсутствии массивного дверного полотна, двигающегося только в одну сторону. Вместо него применяется роликовая система. Створка раздвижной конструкции двигается за счет роликов, закрепленных на верхней либо нижней части, по специально установленным направляющим. Габариты дверного полотна раздвижных систем соответствуют стандартным, согласно государственным нормам. Отличаются меньшими требованиями для установки.
Сдвижные дверные системы изготавливаются из разнообразных материалов, доступных к применению при производстве и разрешенных государственными стандартами. Такой подход позволяет выбрать стиль створок под интерьер. Материалы, часто применяющиеся при изготовлении проходных конструкций:
- металл (сталь либо алюминий);
- дерево;
- мелкодисперсная фракционная древесина;
- пластик;
- ламинированное покрытие.
- остекленное либо зеркальное оформление.
- бамбук и другие натуральные компоненты.
Кроме материала раздвижные двери отличаются по типу раскрытия. Разновидности дверных полотен:
- Одностворчатые — дверной проем закрывается одной створкой, двигающейся в сторону. Отсутствие ограничителя и наличие рельсовой системы даст возможность смещать полотно в обе стороны.
- Двустворчатые оснащены двумя полотнами, схожими либо различными по размеру. Установка таких конструкций проводится при наличии широкого проема.
- Купейные — классический тип. Полотно, не разделенное на отдельные секции, движется при помощи системы, состоящей из роликов и направляющих, вдоль стены.
- Книжная система формируется из нескольких створок, последовательно объединенных между собой. Складывается в форме книжки, за что и получило такое название.
- «Гармошка» — конструктивно схожа с «книжкой». Полотно формируется из большого количества вертикальных частей, соединяющихся шарнирами. Движется за счет бегунков.
Размеры дверного проема под раздвижные двери купе
При проектировании проема при учете необходимости крепления раздвижных систем необходимо учитывать некоторые тонкости, регулируемые ГОСТами. Размеры полотна для установки любой раздвижной конструкции не должны быть меньше 80 см. Ширина проема для установки одностворчатой конструкции должна быть не меньше 90 см. Двустворчатая потребует 120-150 см свободного пространства. Максимальные габариты могут превышать два метра. При значительной ширине необходимо использовать многостворчатую систему. Открытие таких систем проводится независимо либо последовательно.
Государственные стандарты требуют оставлять зазор между стеной и конструкцией. Это требуется для регулирования лутки, снижения нагрузки путем применения монтажной пены. Габариты конструкции и проема должны отличаться на установленные стандартом величины. Поэтому установка раздвижных межкомнатных дверей производится по размерам проема только после замеров.
Особенности расчета дверного проема раздвижных дверей
Монтаж нестандартных систем отличается от установки классических. У них отсутствует пенал, что усложняет обустройство торцов и требует точного определения размеров компонентов. Купейным конструкциям необходим технический запас свободного пространства до 10 сантиметров с каждой стороны.
При подготовке к монтажу в новостройках необходимо учитывать неизбежную просадку и частичное изменение геометрии. Установка в перспективе может привести к заклиниванию при перекосе. Материалы, из которых построен дом, имеют разную скорость усадки. Дольше всего изменение геометрии происходит в деревянных конструкциях. Максимальная просадка происходит в первый квартал после постройки. Из-за этого усадки трудно рассчитать. Поэтому лучше отказаться на время от монтажа, так как высота проема для раздвижной двери может измениться.
Какой должен быть проем для установки межкомнатной двери
Если вы не хотите переплачивать за нестандартные межкомнатные двери процентов 20-50, то вам нужно заранее определиться с дверным проемом.
Отталкиваться нужно от понравившихся дверей,многообразие которых способно удовлетворить даже самый привередливый вкус. В основном двери производят стандартного размера: высотой 2 метра и шириной 60, 70, и 80 см.
Реже встречается стандарт с шириной 40, 55 и 90 см. и высотой 1,9 метра. Толщина же дверных коробок может изменяться в диапазоне 1,5-4 см.

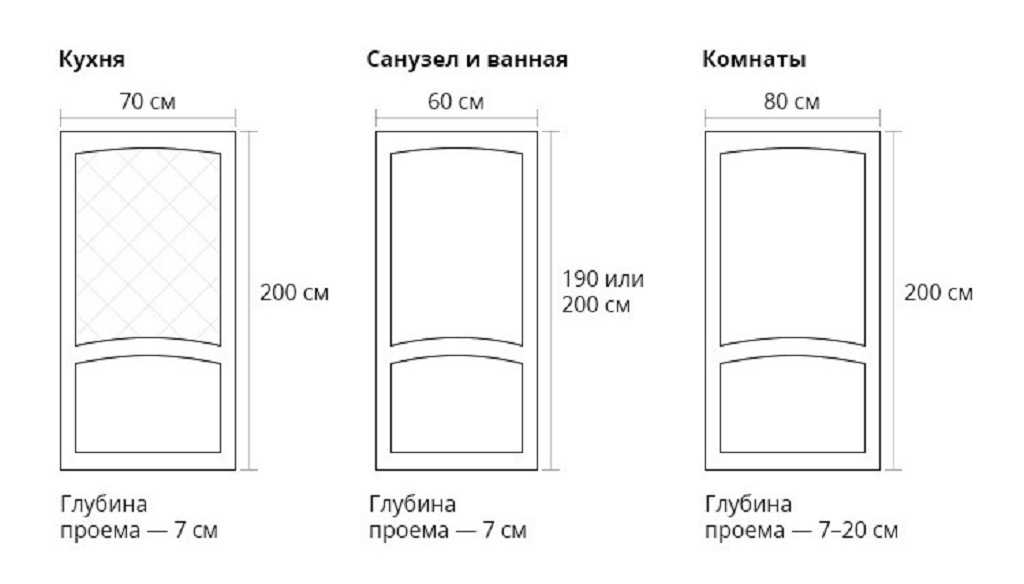

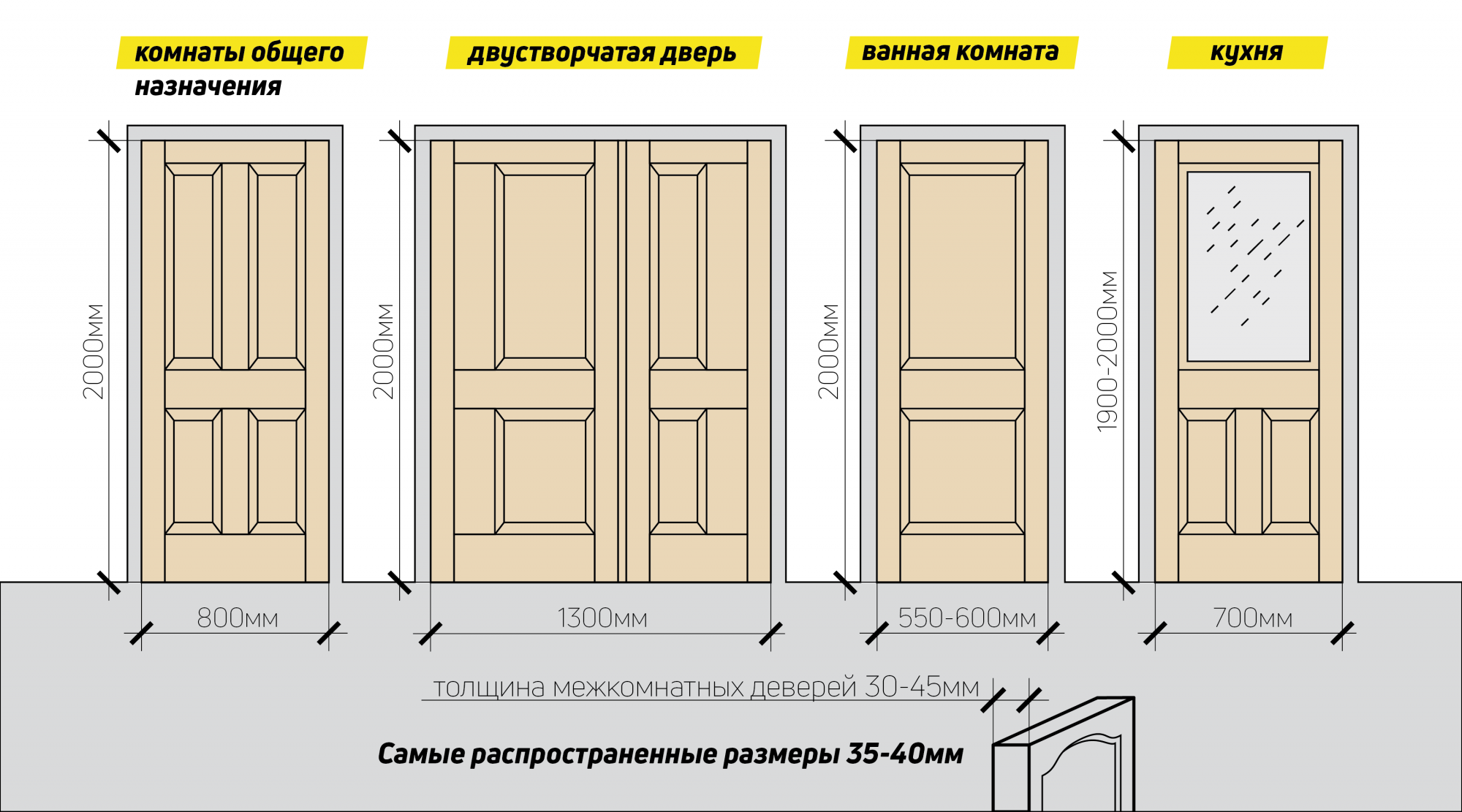

В зависимости от помещения, может применятся типовой размер дверей.
Так обычно ставят:
- в ванной комнате и туалете высота проема обычно от 1,9 до 2 метров, ширина 55-60 см., глубина 5-7 см.
- на кухне высота 2 метра, ширина 70 см, глубина 7 см.
- в спальне или гостиной высота дверного проема будет 2 метра, ширина 80 см. и глубина от 7 см. до 20 см.
- если дверь в спальню двухстворчатая, то изменится только ширина: она будет либо 2*60 см., либо 40+80 см.
После штукатурных работ и выравнивания стен, глубина дверного проема соответственно увеличится.
Данные размеры дверных проемов очень сложно переоценить. Ведь если вы не учли их в своих расчетах, то можете столкнуться с проблемой, когда ваша дверная коробка не помещается в проем. И ведь не каждый проем можно увеличить, иногда это невозможно, из-за особенностей планировки или конструкции стены. Если это несущая стена, то вы также столкнетесь с рядом трудностей.
Даже простую стену из гипсокартона уменьшить не просто, из-за переноса металлических профилей. В данном случае придется переплачивать за нестандартные размеры межкомнатной двери.
Бывает и противоположная ситуация, когда дверной проем намного больше двери. Тут вы тоже переплатите специалистам при установке двери, за сужение проема.
Неприятная ситуация может возникнуть, когда в результате уменьшения, наличник не сможет закрыть дырку в дверном проеме. В этом случае нужно будет заделывать незакрытые участки стены, клеить обои или ложить плитку. Хорошо если комната еще не поклеена, а если была поклеена, то придется все переклеивать.
Поэтому еще на стадии проекта нужно определиться с размерами дверных проемов, тогда не придется переплачивать за нестандартные двери или переделывать проем.
Что нужно знать для расчета дверного проема:
- высоту и ширину предполагаемой двери
- толщину дверной коробки
- ширину коробки
- ширину наличников
- коробка будет с порогом или без него.
Предположим, вам нужна дверь размерами 2 на 0,8 метра и толщиной 2,5 см.. Чтобы вычислить размеры дверного проема необходимо к размерам двери прибавить размеры коробки, плюс монтажный зазор от 1 до 2 см. с каждой стороны.
Расчет ширины дверного проема

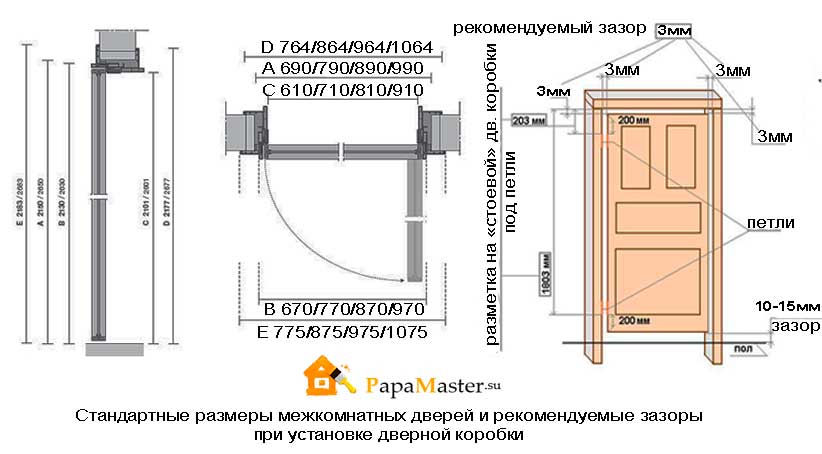

На рисунке у на представлена схема дверного проема с дверью и размерами. По этим данным мы легко можем получить ширину проема 800+30+30+10+10+4+2=886 мм или 88,6 см.
Ширину коробки вы можете узнать на сайте производителя понравившихся вам дверей.
Расчет высоты дверного проема
Аналогично мы можем рассчитать и высоту дверного проема. Данные смотрим на картинке:
- с порогом 2000+30+30+10+5+3=2078 мм. или 2 метра и 7,8 см..
- без порога 2000+30+10+5+3=2048 мм. или 2 метра и 4,8 см..
Расчет толщины дверного проема
Обратите внимание на тот факт, что наиболее часто встречается толщина 7,5 см. и поэтому многие производители придерживаются именно этого размера
Если стена толще или тоньше коробки, то потребуется установка добора или распил коробки вдоль соответственно
Без этих операций вы не сможете установить наличники на двери и все будет значительно хуже выглядеть
Если стена толще или тоньше коробки, то потребуется установка добора или распил коробки вдоль соответственно. Без этих операций вы не сможете установить наличники на двери и все будет значительно хуже выглядеть.
Естественно данные операции приведут к удорожанию установки межкомнатной двери. Которую, кстати, можно установить и самостоятельно.
Толщина проема измеряется минимум в трех точках. При небольших расхождениях заказывается просто коробка с добором. Если у вас толщина стены разная, то коробку или добор отрезают на клин учитывая кривизну стены. Делают это для того чтобы наличник максимально плотно прилегал к стене.
Пользуясь нашими рекомендациями, вы сможете сделать проем под дверь, который в последствии не приведет к значительному удорожанию при установке межкомнатной двери.
Смотрите тематическое видео по проемам для межкомнатных дверей.
https://youtube.com/watch?v=5sbYmcgU_54
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

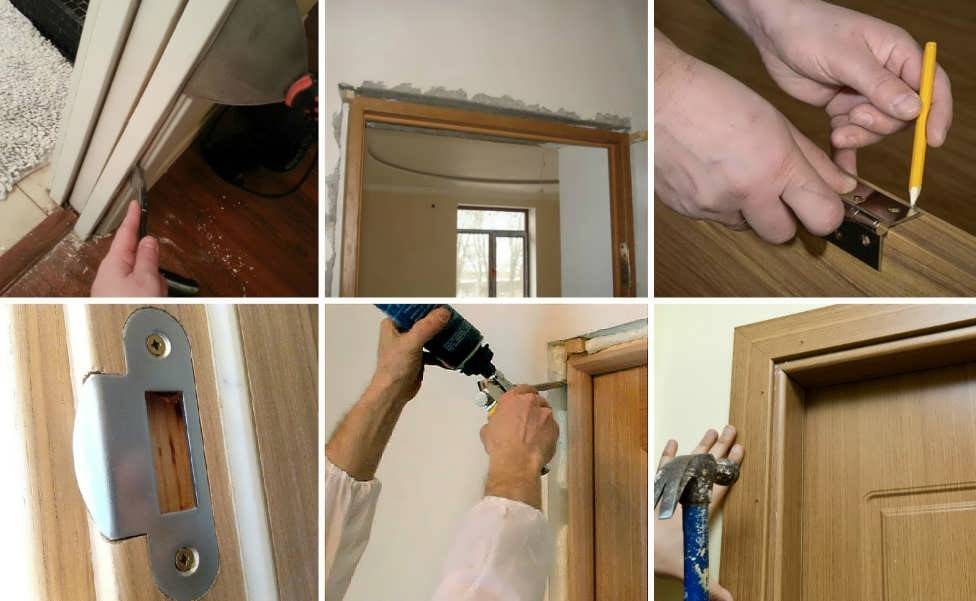

Как все выглядит на практике
При установке дверей возникает 3 основных вопроса:
- Как будут установлены двери.
- Какого размера должен быть дверной замок.
- Какие аксессуары и комплектующие нужны.
Входные двери в квартиры и частные дома в нашей стране распашные. Кроме того, двери можно открывать вправо или влево.
Измерение двери проводится по определенным правилам, поэтому ширина и высота измеряются не менее чем в 3 точках и выбирается наименьшее значение, а глубина (толщина стены) измеряется не менее чем в 6 точках, а наибольшее значение — выбрано.
По правилам ширина двери должна быть на 60 — 100 мм больше ширины створки, а высота на 60 — 80 мм больше, многое зависит от толщины ламелей коробки. Таким образом, коробка из МДФ имеет среднюю толщину около 25 мм, а деревянные косяки могут достигать 50 мм.
Между шторой и рамой входных дверей по периметру оставляют зазор 5 мм. На межкомнатных дверях без порога сверху и по бокам оставляют по 3 мм, а зазор между полотном и уровнем готового пола — 20 мм. Независимо от того, устанавливаете ли вы входные или межкомнатные двери, зазор между коробкой и проемом должен быть не менее 10 мм.
В эту щель выдувается пенополиуретан, и если конструкции в доме сядут, пена все компенсирует, и вы этого даже не заметите. В противном случае коробка может покрутиться и дверца заклинит. Например, возьмем дверь для кухни шириной 70 см и высотой 2 м, пусть толщина ламелей ящика будет 25 мм. При таких параметрах нам нужно добавить минимальные допуски со всех сторон:
- Чтобы получить внутреннюю высоту коробки до верхней перекладины, мы добавляем 20 мм нижнего пространства и 3 мм сверху к высоте холста. Кроме того, толщина стержня коробки составляет 25 мм, а минимальное расстояние между коробкой и проемом составляет 10 мм. Итого получаем 2000 + 20 + 3 + 25 + 10 = 2058 мм. (высота двери);
- Ширина рассчитывается аналогично. В нашем случае к 700 мм створки нам нужно добавить расстояние 3 мм между коробкой и дверью, плюс 25 мм рамы коробки, плюс 10 мм монтажного пространства. Но не забываем, что в коробке 2 вертикальные стойки, соответственно все эти данные умножаются на 2. Итого: 700 + (3 + 25 + 10) х 2 = 776 мм;
- Путем несложных арифметических расчетов мы получили, что для кухонной двери размером 2000×700 мм нужна дверь 2058×776 мм.
Стандарты дверей и проемов
В пользу приобретения сделанных на заводе дверных блоков выразительно «глаголет» не только выдающаяся цена, голос которой перейдет с мягкого шепота на истошный крик при приобретении доборов, уплотнителей и фурнитуры.
- Заводские дверные блоки полностью укомплектованы и подготовлены к монтажу. Владельцам бань остается их лишь установить в соответствии с прилагаемой инструкцией.
- Сделанные на заводе дверные коробки и полотна, подобранные с ориентацией на условия эксплуатации, не будут деформироваться в условиях интенсивного парообразования.
- Предоставляются гарантии, некачественную продукцию можно без проблем поменять.
В случае замены в процессе очередного ремонта стандартный размер дверного проема предоставит возможность быстро найти и купить аналогичное изделие. Да и сама установка не потребует ни сверхчеловеческих усилий, ни особого мастерства, ни опыта.
Различия зарубежных и отечественных дверей
Владельцам бань сейчас предоставляется возможность обустроить сооружения изделиями российских, белорусских или украинских производителей или купить дверную конструкцию, выпущенную на испанской, итальянской или французской фабрике.
Регламентируют габариты дверей и соответствующие им размеры дверных проемов гост за номером 6629-88, СНиПы и DINы с номерами от 18100 до 18102. Разница в значениях ширины, высоты дверей и проемов незначительная, так как все нормативы ориентированы на среднестатистические физиологические параметры пользователей, но об учете специфики страны-производителя не следует забывать при расчете проема:
- Высота дверного полотна обычно варьирует вокруг двухметрового роста. Это 2000 мм ± 100 или 150 мм.
- Ширина полотна заводской одностворчатой двери отечественного производства от 600 до 900 мм. Зарубежные производители по данному параметру с нашими солидарны. Только французы выпускают полотна с шириной меньше на 1 см (89 см, 79 см и т.д.).
Толщина выпущенных в СНГ дверных конструкций рассчитана на традиционную мощность стен 75 см. Для увеличения и уменьшения ее разработаны специальные схемы. Если они не предусмотрены изготовителем, нужно будет докупить и установить доборную планку.
Обратите внимание, что максимальная толщина фабричного дверного блока 128 мм. Если нет денег и желания устанавливать дополнительный добор на излишне «толстые» стены, можно обналичку проема сделать лишь с лицевой стороны, а с обратной сделать откос или установить самоклеящийся нащельник. Принципиально на выбор двери и расчет под нее проема толщина не влияет
Важны базовые показатели высоты и ширины, так называемый дверной просвет, отталкиваясь от которого вычисляются необходимые величины
Принципиально на выбор двери и расчет под нее проема толщина не влияет. Важны базовые показатели высоты и ширины, так называемый дверной просвет, отталкиваясь от которого вычисляются необходимые величины.
Как выбрать ширину дверного просвета
Если в семье владельца или среди его знакомых нет слишком упитанных людей, не стоит увлекаться широкими банными дверями. Они ведь не будут сохранять тепло так же, как стены:
- Предпочитаемая собственниками загородных бань ширина дверного просвета входной двери в среднем 80 см. Можно и больше с учетом необходимости вносить и менять банную мебель, оборудование.
- Для обустройства внутренних перегородок достаточно дверей с шириной 70 и даже 60 см.
- В парную, санузел и душевую, если они есть, лучше установить двери с шириной 60 см.
Если есть возможность, то для парилки желательно купить специальную дверь из липы, и уже по ее габаритам со скрупулезной точностью рассчитывать размеры проема.
