Назначение нивелира – как работают простые законы физики?
А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды. Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели. Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.
Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы. А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.
Как работать с нивелиром – сложно ли быть геодезистом?
Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия. Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине
Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны
Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны. Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты. В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.
- 5
- 4
- 3
- 2
- 1
Оптические и лазерные нивелиры: описание и устройство приборов
Оптические приборы отличаются бюджетностью. Характеризуются надежностью и точностью. Подходят для использования в различных условиях.
Оптический нивелир имеет цилиндрический уровень. Он подходит для выравнивания по горизонтали. Также оборудование оснащается элевационным винтом. Он позволяет ориентироваться мастеру в пространстве. Чтобы измерить высоту оптическим нивелиром, необходимо установить его на штатив и провести выравнивание специальными винтами.
Нивелир оптического типа
Для определения правильности положения устройства применяют пузырьковый интегрированный уровень. На установленную рейку наводят зрительную трубу. Для этого используют визир. Далее настраивают резкость. Для этого вращают окулярное кольцо.
Лазерные нивелиры – это более современное решение. Они вытесняют оптические аналоги. Отличаются от них удобством и простотой использования, компактными размерами и функциональностью. Измерения с их помощью проводятся более точно. Лазерные уровни дают возможность выстраивать прямые линии одновременно в нескольких плоскостях. Такие уровни чаще применяют при работах внутри помещений. Дальность лазерного луча не превышает 30 метров.

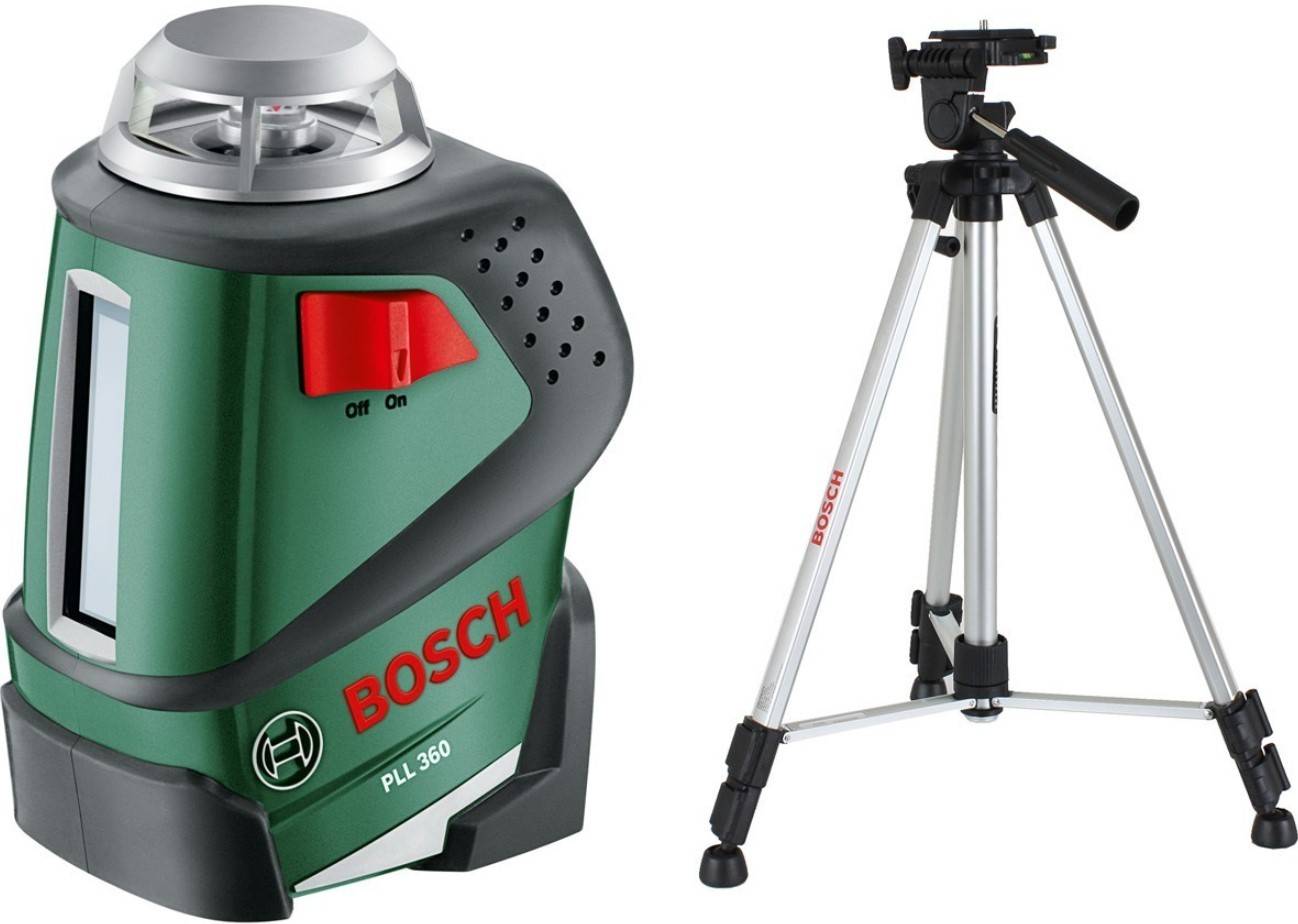

Нивелир лазерного типа
Нивелиры с цилиндрическим уровнем
имеют зрительную трубу и цилиндрический уровень. Труба с уровнем укреплена на вертикальной вращающейся оси, входящей в подставку. Наиболее распространенные нивелиры этого типа Н-3, Н-10. Нивелир Н-3 (рис. 23, а) состоит из верхней части, несущей зрительную трубу 6 с цилиндрическим 7 и круглым 3 уровнями, основанием, наводящим 11, элевационным 4 и закрепительным 9
Рис. 23. Нивелир Н-3:
а — внешний вид; б — оптическая схема; 1, 4, 5, 9, 11 — винты; 2 — подставка;
3, 7 — уровни; 6— зрительная труба; 8— визир; 10— установочная прижимная
пластина; 12 — объектив; 13 — фокусирующая линза; 14 — сетка нитей; 15 —
окуляр; 16… 19, 21 — призмы и линзы; 20 — зеркало; 22 — уровень
винтами, и нижней, представляющей собой подставку с тремя подъемными винтами 1 и прижимной пластиной 10.
Зрительная труба представляет собой телескопическую систему (рис. 23, б), состоящую из объектива 12, фокусирующей линзы 13, сетки нитей 14 и окуляра 15. Лучи, идущие от концов пузырька уровня 22, отражаются от скошенных граней призм 21, направляются в расположенную сбоку прямоугольную призму 19, идут в призму 18, затем через линзу 17 и призму 16 попадают в окуляр зрительной трубы нивелира. Пузырек уровня освещается светом, передаваемым в трубу зеркалом 20. Пузырек цилиндрического уровня приводится в нулевое положение элевационным винтом 4.
Цилиндрический уровень 7, расположенный в корпусе слева от зрительной трубы, служит для точного приведения визирной оси прибора в горизонтальное положение. Для грубого приведения вертикальной оси прибора в отвесное положение служит круглый уровень 3. Пузырек круглого уровня приводится в нулевое положение подъемными винтами 1 подставки 2. Зрительную трубу 6 наводят на рейку винтами 1 подставки 2. Зрительную трубу 6 наводят на рейку по визиру 8 винтом 11 при закрепленном винте 9. Резкость изображения нивелирной рейки достигается вращением винта 5 фокусирующей линзы.
Нивелир крепится к штативу прижимной пластиной 10, которая в своей центральной части имеет втулку с резьбой под становой винт штатива.
До начала работ нивелир вынимают из укладочного ящика и укрепляют на штативе становым винтом. Выдвигая и убирая ножки штатива, устанавливают его «на глаз» в горизонтальное положение. Затем с помощью подъемных винтов подставки приводят пузырек круглого уровня к середине концентрических окружностей или в нуль-пункт. Более точное горизонтирование можно выполнить по цилиндрическому уровню, аналогично тому, как это выполняется для теодолита 2Т30 (см. стр. 29).
Подготовка нивелиров для работы состоит из двух действий: приведения визирной оси прибора в горизонтальное положение и установки трубы для наблюдения.
Трубу устанавливают по рейке вращением корпуса рукой. На-ведение трубы на рейку фиксируют закрепительным винтом. Точное наведение зрительной трубы по рейке производят наводящим винтом (под точным наведением понимают такое положение, при котором сетка нитей зрительной трубы совпадает с осью рейки).
Так как от качества фокусировки сетки нитей и визирной цели значительно зависит точность измерений, то необходимо сделать контроль. Для этого, глядя в окуляр на визирную цель, глаз слегка перемещается влево и вправо от центра окуляра. Если при этом сетка нитей не меняет своего положения по отношению к визирной цели, значит, фокусировка выполнена качественно. Если же сетка перемещается относительно визирной цели, то необходимо более тщательно выполнить фокусировку сетки нитей (с помощью вращения кольца окуляра) и визирной цели (с помощью фокусирующего винта).
Далее, вращая элевационный винт, приводят нивелир (ось цилиндрического уровня) в горизонтальное положение, добиваясь контакта изображений концов пузырька цилиндрического уровня, которые выводятся через систему призм в поле зрения трубы (рис. 24).

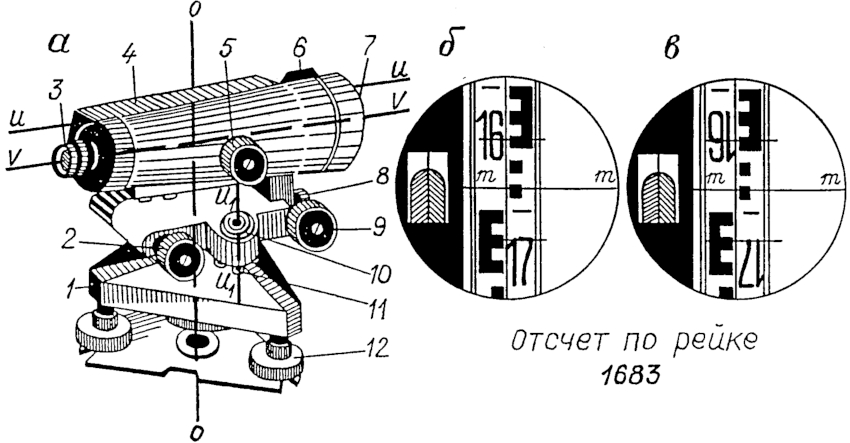

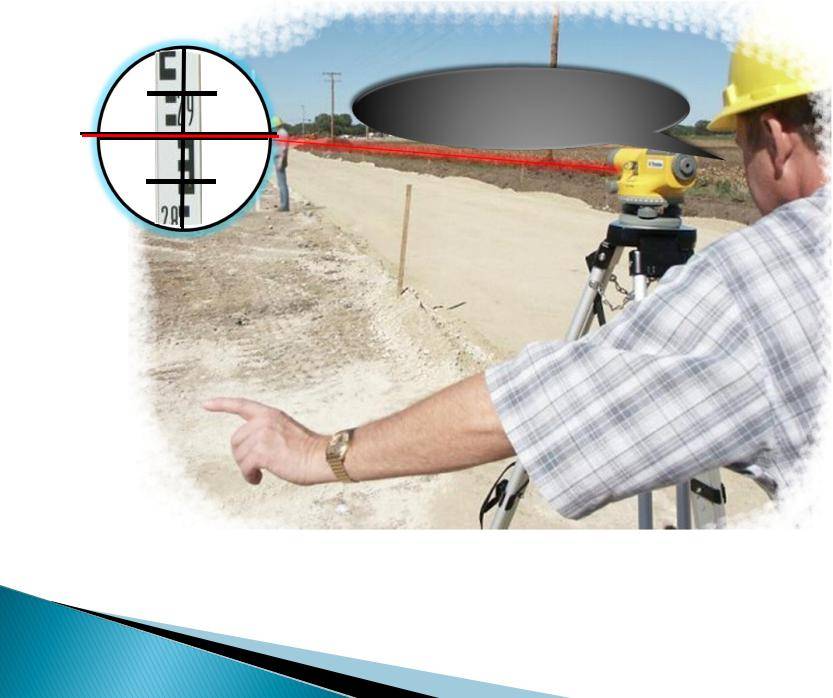

Отсчеты по рейке (рис.24) производят по средней нити нивелира — по месту, где проекция средней нити пересекает рейку. Сделать отсчет по рейке — это значит определить высоту визирной оси нивелира над нулем (основанием) рейки. Цифры считывают с рейки в такой последовательности: сначала меньшую подпись, видимую вблизи средней нити (сотни миллиметров «12»), потом прибавляют к ней целое число делений, на которое нить сетки отстоит от меньшей подписи в сторону большей (десятки миллиметров «4 десятка»), затем наименьший десятимиллиметровый отрезок делят «на глаз» (число миллиметров «8»). Отсчет записывают в миллиметрах (на рис. 21, он равен 1248). Не знаете как решить или выполнить курсовую или дипломную? Заказать решение
Как пользоваться нивелиром — пошаговая схема
Шаг 1: Установка штатива
Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.
Шаг 2: Монтаж нивелира
Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.
Шаг 3: Фокусировка оптико-механического узла
Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.
Шаг 4: Измеряем и фиксируем наблюдения
Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.
Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.
Нивелир это прибор для выноса или определения высотных отметок, проверки ровности поверхности путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические и по точности измерения на точные и высокоточные.
За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.
Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.
Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.
На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.
Нивелирная съемка при строительстве минифутбольного поля
Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.
Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.
Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.
На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.
Переход в рабочее положение
Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.
Другие нюансы:
- Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
- Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
- Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
- Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.
Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.
Способ №1
Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:
- брусок деревянный 8х3х2 см;
- батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
- модуль лазерный на 3-5 В с красным лучом;
- 2 батарейки CR2032 с пластиковым держателем с клеммами;
- половинку круглого зеркальца;
- небольшой двигатель постоянного тока (5-12В);
- паяльник и припой;
- медную проволоку;
- ножовку по металлу;
- пистолет для термоклея со стержнем;
- линейку;
- маркер;
- изоленту.
Порядок действий
Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.
Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.
Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.
Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях. После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат
Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат
После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.
При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.
Классификация лазерных уровней
В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:
Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд. Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам. Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома. Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.
Если вдруг Вы еще не знали, то советуем прочитать о том, как пользоваться вольтметром.
Отличие от уровня
Уровень и нивелир в понимании большинства обывателей являются идентичным инструментом. Более того, даже строители подчас называют этими терминами один и тот же прибор. Грубой ошибки в этом нет, так как, действительно, эти инструменты работают по схожим принципам и решают примерно одинаковые задачи. И все же для более ясного представления об этих приспособлениях следует определиться, чем отличается уровень?
Нивелир, к примеру, это прибор, который способен работать с одной точкой опоры, вращаясь по всей остальной окружности. В свою очередь, действие уровня распространяется лишь на две точки, между которыми и прокладывается нужная горизонталь. Опять же, строгого разграничения в этих устройствах проводить не стоит, поскольку они оба могут быть задействованы при решении аналогичных задач, но при работе на разных по масштабу и сложности объектах.
Виды нивелиров
Приборы подразделяются по 2 основным характеристикам: точность работы и конструктивное устройство.
По точности бывают устройства технического, точного и особо точного класса. Технические дают погрешность около 1 см на дальности 1 км — достаточную для бытовых работ. Более точные способны обеспечить до 0,2 мм/км.
Конструкций нивелира много:
- гидростатические (с жидкостью внутри);
- тригонометрические (теодолиты);
- оптико-механические (классические – с рейками);
- лазерные (наиболее точные);
- цифровые (способны к анализу и сохранению данных).
Также применяются эхолот, барометр, локаторы и прочие приборы. Нивелир остается лучшим с точки зрения сочетания практичности и точности.
Оптический оптико — механический
Конструкция типа применяется чаще всего. Основные узлы: оптико-механический блок, опорная подставка и выносная планка.
Оптический оптико — механический
Блок представляет собой оптическую трубку, оснащенную системой линз. Они вращаются в пространстве и позволяют получить увеличение до 20 раз. Резкость наводится маховиком. Дополняют трубку коллиматор, зеркальца, винты юстировки, уровень и лимбы. Вид, получаемый через объектив и линзы, проходит через визирную сетку.
Опорой для трубки является трехножная конструкция, регулируемая под фактические неровности грунта или поверхности.
Рейка представляет собой деревянную или пластиковую планку, на которую нанесена система отметок. Планку относит от трубки помощник, а геодезист ориентируется на нее.
Настройка нивелира (фиксирование вида и его выравнивание, правка положения трубки) выполняется винтами в 3 плоскостях. Выдаваемые показания – в мм/км.

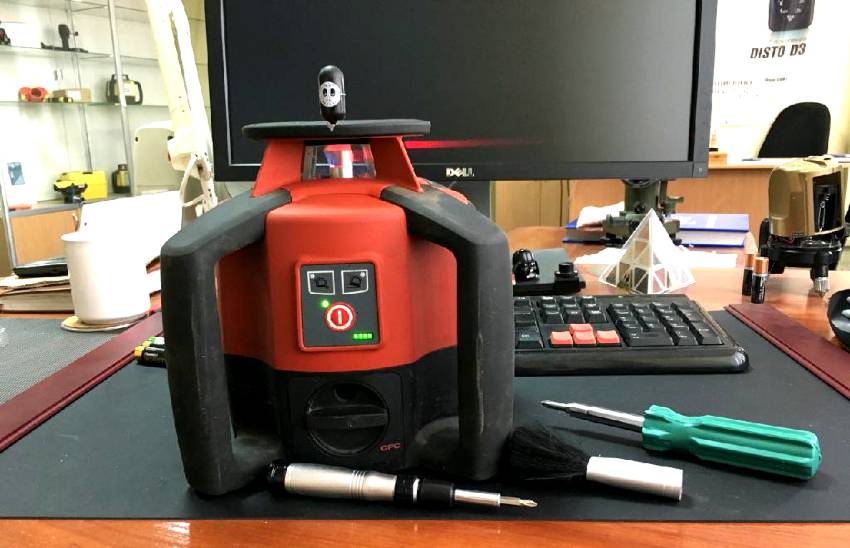

Лазерный
Конструкция строится вокруг светодиодного излучателя. Его свет создает проекцию на рассматриваемой плоскости – вертикальную или горизонтальную. Различают ротационные и линейные модели. Они способны проецировать световое излучение до 100 и более метров.
Лазерный нивелир
В первой свет проходит ряд линз. Он сводится в прямую при вращении его источника вокруг своей вертикальной оси.
Во втором свет проходит сквозь призмы, создающие пару перпендикулярных лучей. Это производится рассеиванием луча на угол до 120 градусов.
Светогенерирующий блок может монтироваться на штативе, его положение в горизонтали контролируется уровнем. Возможно наличие компенсаторов, точность настраивается винтами подстройки. Потребление энергии для излучения закрывается аккумулятором.

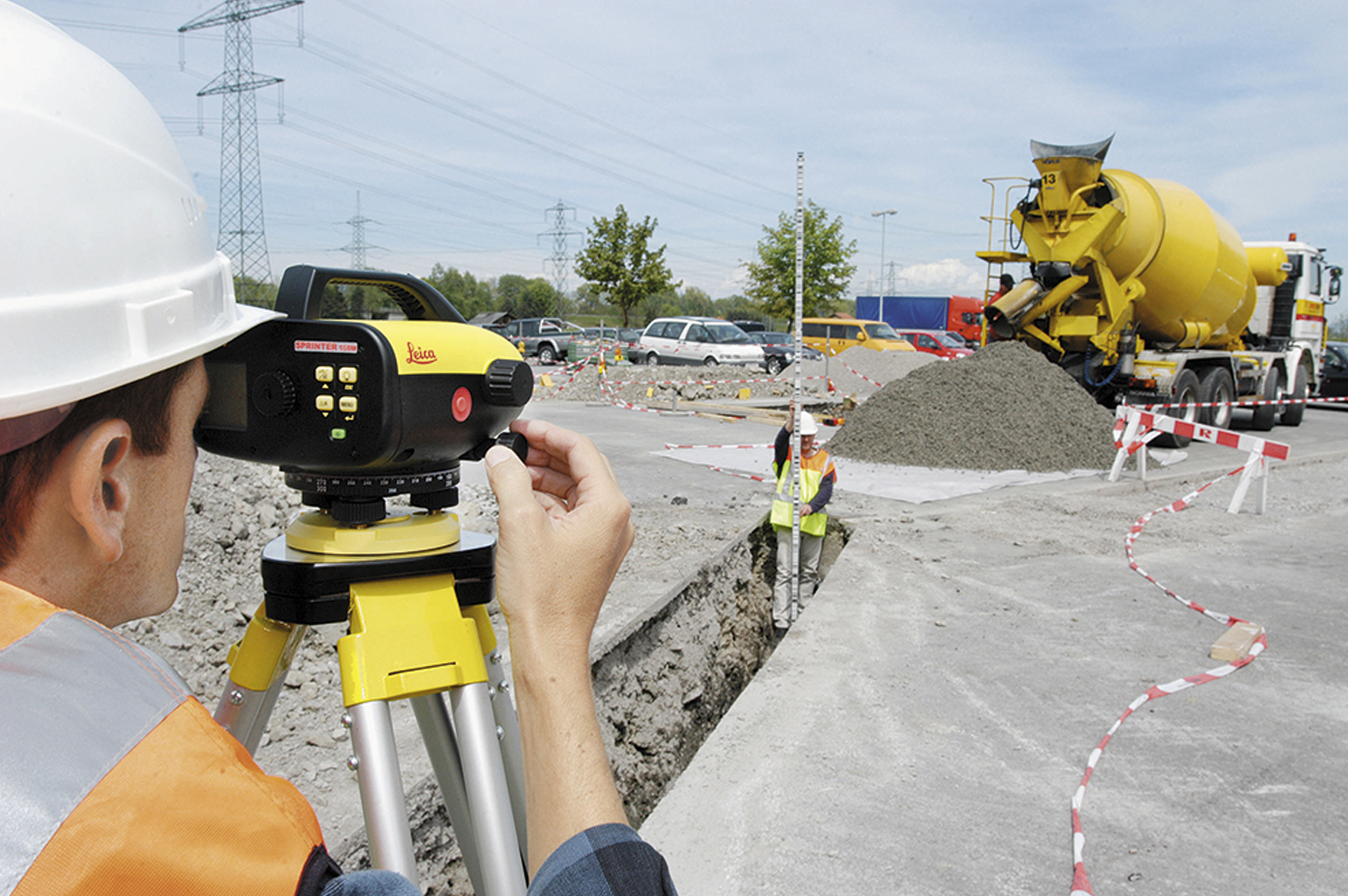

Цифровой
Конструкция представляет собой электронное устройство считывающего типа. В едином корпусе размещается оптическая и анализирующая часть. Результат основывается на виде контрольной рейки. Метки на ней могут отличаться от обозначений на оптическом аналоге.
Цифровой нивелир
Работа с нивелиромцифровым заключается в ее установке, нацеливании на рейку и нажатии кнопок. Блок управления прост – порядка 5-7 кнопок и экран для обмена данными с устройством. Спустя 3-5 секунд прибор выдаст показания.
Результаты могут сводиться в журнал, сохраняемый на карту памяти. По кабелю данные скачиваются на персональный компьютер. Питание электроники производится от батареек или небольшого аккумулятора.

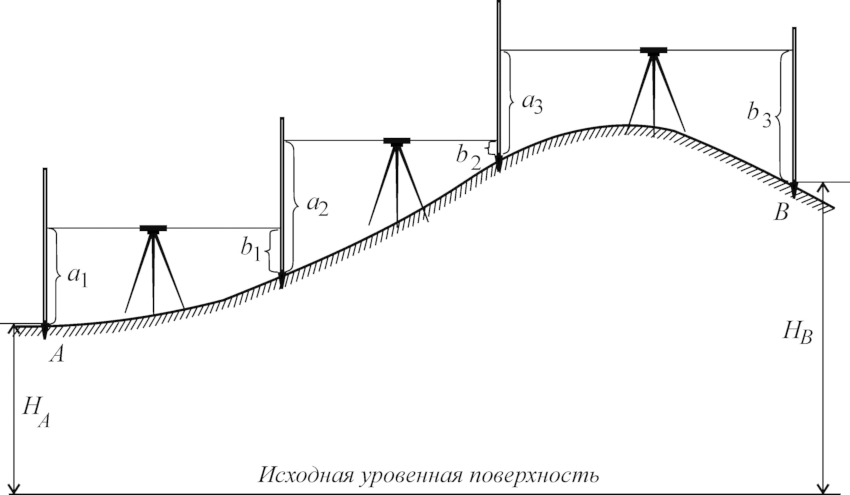

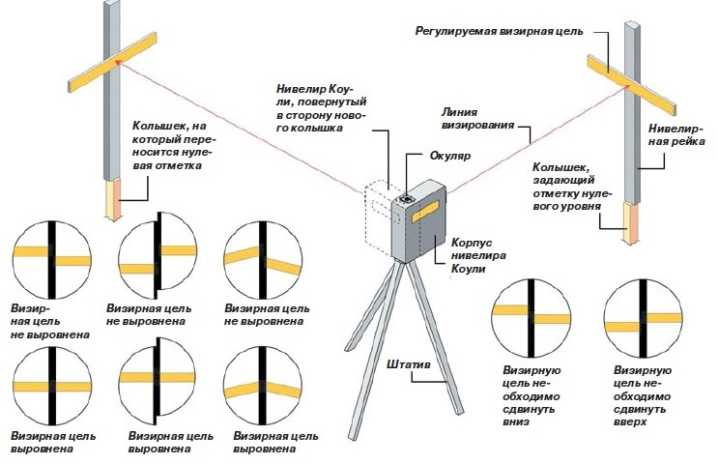

Подробно об определении превышения точек с помощью рейки для нивелира
Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.
Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.
Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой
Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.
Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку
Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления. Затем помощник должен изменить положение рейки
Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора
Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.
Как выполняется поверка нивелира: пошаговое описание процесса
Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.
В случае смещения пузырька необходимо произвести калибровку устройства
Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.
В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.
Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.
Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт
Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.
Инструкция по нивелированию при установке перегородок
Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.
Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.
https://youtube.com/watch?v=1L5acEhJhYg%3F
Пошаговая инструкция для работы с нивелиром
Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.
Шаг 1 – установка штатива
Устанавливаем штатив с учетом следующих рекомендаций:
- крепежные винты на ножках максимально расслабляются;
- опоры прибора выдвигаются на необходимую длину;
- штатив выставляется в нужном положении, с учетом горизонтального уровня;
- винты на штативе со всех сторон закрепляются.

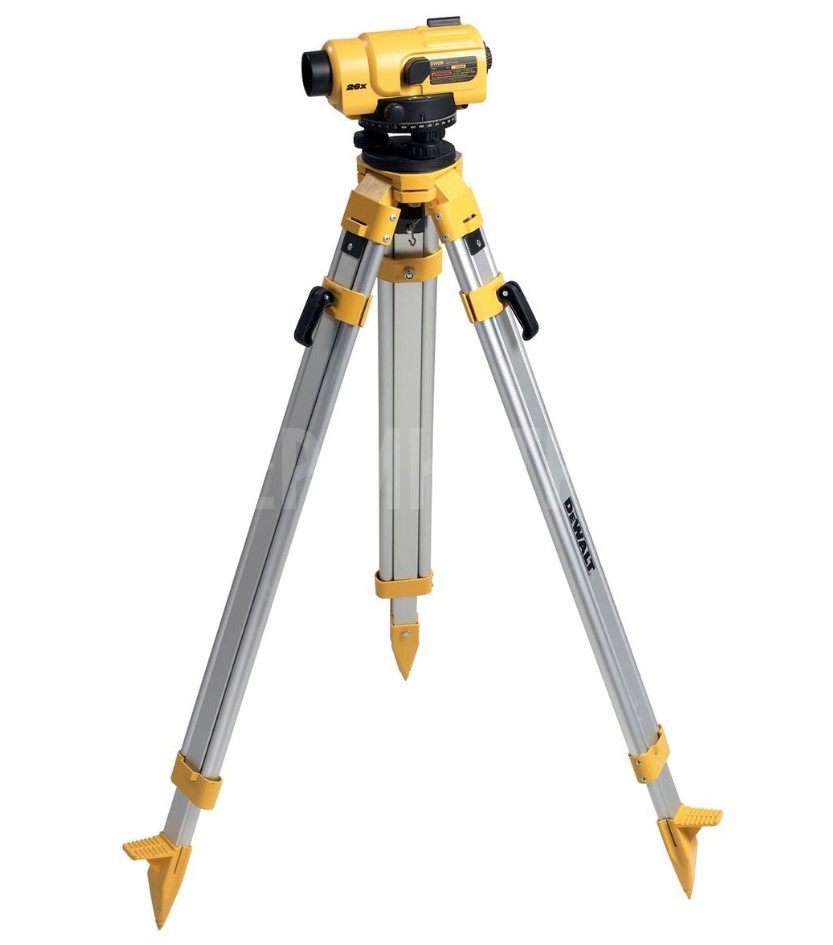

Штативы для нивелира
Шаг 2 – установка нивелира
Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.
Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.
Установка нивелира
Шаг 3 – фокусировка оптического узла
После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.
Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.
Нивелир и его оптическая схема
