Шаблоны и копировальная втулка
Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.
Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.
Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.
В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.
Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.
Первые шаги, с чего начать?
Начнем знакомство с зажимной цанги. Самый распространенный цанговый зажим это 8-ми миллиметровый. На более мощных моделях ставят 12-ти миллиметровые и реже, в основном на импортных моделях дюймовые размеры, ¼ и ½. Также не забудьте о подготовке рабочего места, если есть стол для фрезера, то это лучший вариант.
Очень важно правильно зажать фрезу в цанговый патрон
Важно правильно вставить фрезу в цанговый зажим
Она должна заходить как минимум полностью до ее конца можно немножко глубже, но никак не меньше. На высоких оборотах фрезу может вырвать и тогда она полетит как пуля.
Любая фреза имеет строго направленное движение вращения, всегда по часовой стрелке. Чтобы не ошибиться при обработке заготовки, отмечаем на ней направление движения инструмента, стрелочками.
Отмечаем направление обработки
Установили кромочную калевочную фрезу, хорошо зажали в цанге. Далее выставляем глубину фрезерования, на таких фрезах она выставляется сразу.
Любая фреза с подшипником работает без каких-либо параллельных упоров, то есть ее опорой является сам подшипник.
Обработка кромки начинается с установки платформы фрезера на заготовку так, чтобы фреза ее не касалась. Иначе при включении инструмента у вас будет сильный рывок. А это может привести к травме.
Включаем фрезер, плавно подводим к кромке до упора подшипника и так же плавно без рывков ведем вдоль кромки.
Делаем первую кромку
В обработке поверхности большую роль играет фрезеровка по направлению волокон, в прямослойной древесине волокна расположены строго вдоль.
Расположение волокон
Обратите внимание
Вне зависимости от направления движения – необходимо научиться плавно и без напряжения двигать фрезер при работе. Если прижимать его слишком сильно – движение будет неравномерным
Необходимо от начала и до конца прохода фрезера выдерживать равномерную скорость перемещения.
Когда мы снимаем, прямую кромку все фрезеруется без проблем, но стоит начать перемещать инструмент по заданной кривой, то до середины элемента обработка будет гладкой, поскольку фреза спускается по волокнам.
Паз по кривой линии
А начиная с середины, могут появиться задиры и сколы, так как фреза будет выходить по волокнам и как бы выдирать их наружу.
Опытные мастера делают обработку в два захода, с концов к середине, но новичкам так делать не рекомендуется. Сложно будет удержать фрезер в руках, поскольку фреза будет отталкиваться от заготовки.
Не переживайте, навык придет с опытом. Всегда стоит учитывать направление движения и расположение волокон.
Приспособления для фрезера своими руками
Большинство изделий можно выполнить самостоятельно. Порядок изготовления самых востребованных изложен ниже.

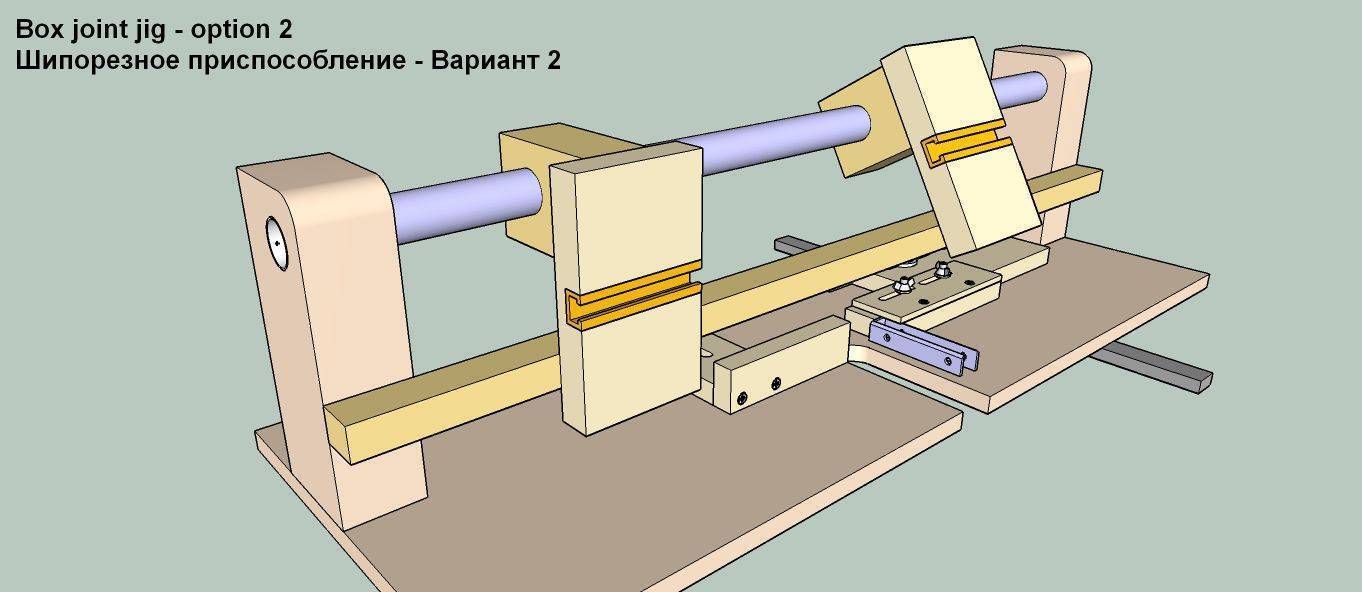

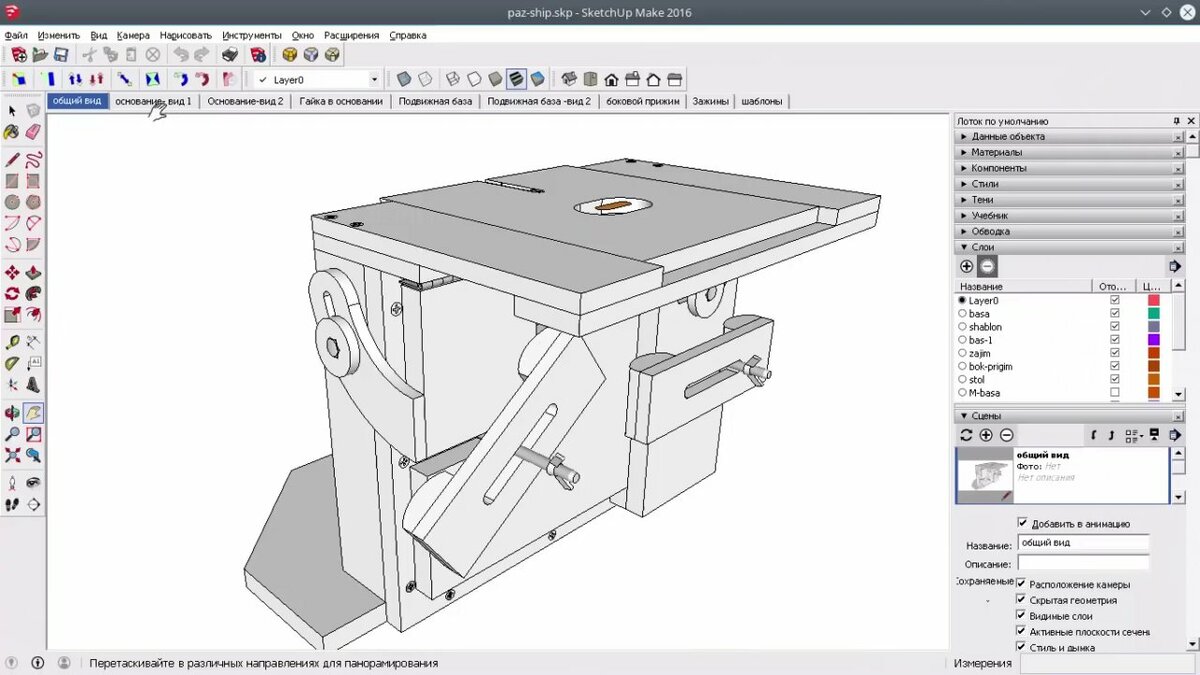

Шипорезка
Действуйте так:
- По обе стороны от фанерной полосы установите одинаковые стойки из брусков с выемками посредине.
- Сверху, снизу и сбоку прикрепите к ним направляющие для фрезера, снабженные ограничителями.
- Установите на фанерной основе подвижный элемент для регулирования величины выборки края детали, оснащенный барашковой гайкой или иным фиксатором.
Шипорезку применяют для выполнения точных операций.
Альтернативное приспособление – кондуктор.
Он состоит из таких частей:
- основания;
- упоров;
- подвижных салазок.
Изделие используют для выполнения мелких операций, требующих высокой точности.
Копировальная втулка
Предпочтительный материал – инструментальная сталь. Но в частных мастерских ввиду отсутствия профессионального оборудования по металлообработке втулки чаще всего делают из простой стали или дюралюминия.
Порядок действий:
- Из металлической пластины вырезать круг с тем же диаметром, что и отверстие в подошве фрезера.
- Взять отрезок трубы с внутренним сечением на 2–4 мм больше фрезы и отторцевать его.
- Шлифовать втулку наждачной бумагой «с маслом».
- В металлическом круге вырезать в середине отверстие с таким диаметром, чтобы гильза в него плотно входила.
- Приварить фланец к гильзе либо соединить их путем расклепки торцов с предварительной посадкой на клей.
Практикуют и другой вариант, для которого нужны:
- стальная или дюралюминиевая шайба;
- сантехнический удлинитель;
- гайка с такой же резьбой, что и у удлинителя.
Копировальная втулка изготавливается из инструментальной стали.
Делают так:
- Разрезают гайку, чтобы получилось кольцо, и протачивают его.
- Из стали или алюминия толщиной 2 мм вырезают круг.
- На точильном станке снимают металл по краю.
- Устанавливают круг на подошве фрезера.
- Размещают инструмент вертикально.
- Сквозь отверстия в подошве наносят разметку для креплений.
- Сверлят отверстия тонким сверлом, затем увеличивают их инструментом нужного диаметра.
- Надевают шайбу и вкручивают гайку.
- Зажав заготовку в тиски, помалу снимают шлифмашиной резьбу, чтобы она оказалась на одном уровне с гайкой.
- Подрезают изделие.
- Выравнивают втулку на шлифовальном круге и крепят к подошве фрезера.
Направляющие для работы с фрезером
Самая простая самодельная направляющая выглядит как рейка, прикрепленная струбцинами к заготовке. Можно зафиксировать сразу несколько деталей и выполнить в них паз за 1 проход.

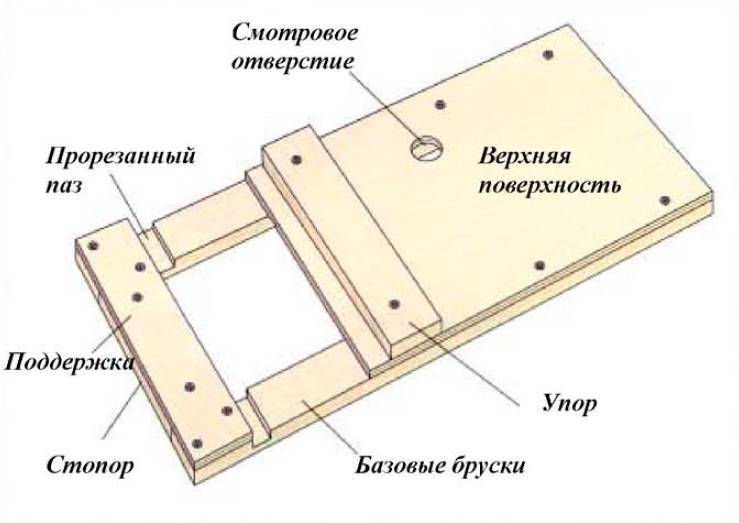

Более сложный вариант представляет собой конструкцию из доски и листа фанеры, служащего основанием. При таком исполнении направляющую легче точно закрепить на линии реза.
Если для обработки заготовки нужны фрезы разного размера, используют вариант с откидной планкой. Ее крепят к основе из доски с помощью дверных петель.
Высокотехнологичные приспособления для ручного фрезера
И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.
ruchnoi-frezer-po-derevu-18
ruchnoi-frezer-po-derevu-10
ruchnoi-frezer-po-derevu-7
На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.
Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.
При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.
Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.
И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.
Второе же ею не ограничивается.
Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.
Еще проще объемное копирование происходит по барельефным моделям
При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы

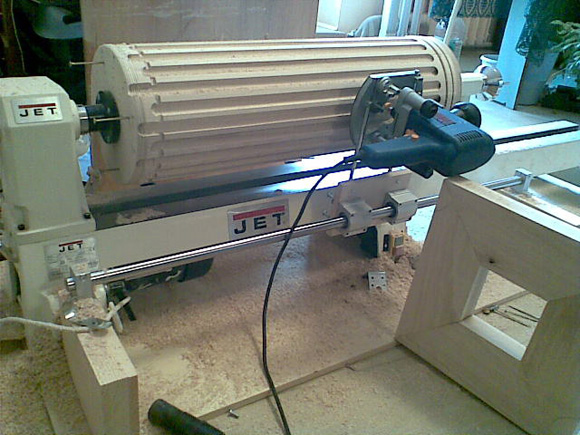

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.
Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
Главная » Инструменты и оборудование » Механический инструмент
Процесс изготовления дополнительных приспособлений
Производители фрезеров, заботясь о потребителях, включают в комплект простейший набор инструментов, облегчающих труд фрезеровщиков. Обзавестись остальным набором необходимых приспособлений можно двумя способами:
Приспособления для фрезера по дереву
- приобрести в готовом виде;
- изготовить своими руками.
Если позволяют финансовые возможности, то нет необходимости тратить драгоценное время на изготовление инструментов. Но большинство домашних мастеров, все же, предпочитают делать их самостоятельно. Тем более процесс их изготовления не представляет особых сложностей.
Самодельные приспособления не требуют предварительного составления чертежей. Сделать их можно, используя простейший рисунок, понимая принцип их действия, и имея в наличии минимальный набор инструментов.
Это интересно: Самодельный листогиб своими руками — чертежи и схемы
Выбор подходящего оборудования
Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:
- вертикальный – верхнего типа;
- ламельный;
- кромочный.
Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.
Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.
Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.
Параллельный упор
Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:
- Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
- Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
- Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
- Контактные губы. Они помогают получить упор для фрезера на поверхности материала.
Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:
- На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
- После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.
Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.
Пример чертежа упора:
Несколько дополнительных вариантов расширения функциональности фрезера
Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и ), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.
Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

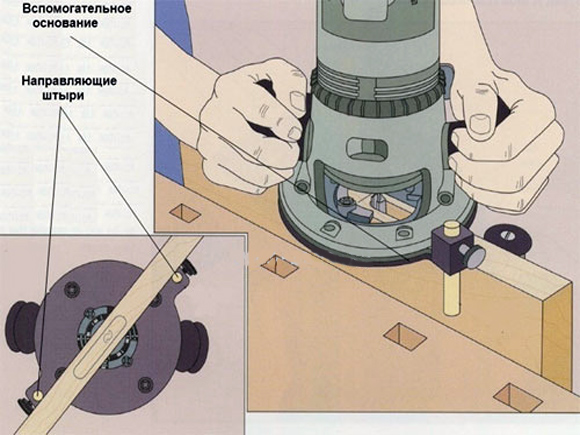

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах
Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру)
Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем
Приспособления и как ими пользоваться
Вместе с фрезером используются два простых приспособления – параллельный упор (направляющая) и циркуль. Они входят в комплект поставки с большинством моделей.
Параллельный упор
Это планка, которая крепится на двух пластинах или круглых стержнях, которые вставляются в проушины на опорной платформе фрезера и фиксируются винтами с барашками. Планка движется по одной стороне заготовки, фреза обрабатывает другую сторону.
Планка не дает отходить фрезеру в одну сторону, наружу. При это фрезер может «нырнуть» вглубь заготовки, если фреза без ограничительного подшипника внизу.
Параллельный упор (направляющая) используется только при обработке заготовок с ровными сторонами (обрезная доска или брусок). Есть ограничения для использования по ширине заготовки:
- на слишком широкую заготовку не хватает длины пластин;
- на узких заготовках, не выходящих за край платформы, планка не достает до заготовки.
Потому применяется достаточно редко.
Циркуль
Вставляется в проушины платформы так же, как и параллельный упор, но имеет не две, а одну платину (штырь). На конце – центрующий заточенный конус (игла). Применяется для поверхностной выборки кругов и полукругов.
Иногда фрезером делают сквозную выборку, то есть вырезают круг полностью за несколько проходов, а затем обрабатывают круг кромочной или профильной фрезой. Способ подходит для изготовления дверных и прочих арок, нанесение орнаментов с полукруглыми и круглыми элементами.
Иногда фрезер используют в стационарном положении, монтируя его в стол фрезой вверх. Но стол нельзя считать приспособлением, это отдельная конструкция.
Виды фрезерных насадок по дереву для электродрели
Какие работы можно делать фрезером по дереву
Достоинства и недостатки ручного фрезера
Основным преимуществом такого станка для фрезеровки электрической дрелью является то, что не требуется для выполнения единичных операций приобретать дорогостоящий фрезер. На сделанном своими руками приспособлении вы сможете с легкостью проделать несколько пазов, а еще обработать край полки. В электрической дрели сверло вставляют в патрон, а при работе на сделанном своими руками фрезере потребуется использовать фрезу для дрели.
В магазинах есть невероятно большой выбор:
- Дисковые.
- Цилиндрические.
- Фигурные.
- Концевые.
- Угловые.
- Торцевые.
Все они оснащены хвостовиком и легко прикрепляются к патрону. Заменить инструмент можно быстро. А вот недостатком патрона является то, что он способен открутиться при проведении работ, а особенно при наличии большой вибрации инструментов. Потребуется постоянно проверять и затягивать элементы крепления.
При этом чистота не так важна, потому что древесина будет перерабатываться в стружку. На сверлильном инструменте максимальное число вращение может быть 3 000 оборотов в 1 минуту. В то же время у самого легкого настоящего фрезера минимальное значение будет 4 000 оборотов в 1 минуту. Любой специалист знает, что чистота обработки будет зависеть от того, как быстро вращается инструмент.
Электрический двигатель на инструменте для сверления куда слабее, чем фрезерный. Он рассчитан не на длительное использование, а долго работать на предельной скорости у него не выйдет. При фрезеровании дрелью ее постоянно потребуется отключать, чтобы она могла остыть.
Созданная своими руками конструкция обладает очевидными достоинствами, ключевыми среди которых можно назвать следующие:
- станок домашнего изготовления обойдётся на порядок дешевле, чем заводской;
- фрезер из электродрели даёт возможность работать с поверхностями различного вида;
- работы по сборке приспособления производить довольно легко, не считая момента подведения электропроводки;
- простота в использовании;
- лёгкость техобслуживания.
Значительных недочётов у самодельного оснащения немного. К главным недочётам можно отнести следующие моменты.
- Ручной фрезер, изготовленный из подручных материалов, не отличается прочностью.
- Скорость обрабатывания деталей слишком маленькая.
- Ресурсов электродвигателя, взятого со старенького бытового устройства, не хватает для функционирования с непростыми материалами и поверхностями, в частности, с металлом. Данный недочёт можно ликвидировать. Для этого желательно взять высокоскоростной электродвигатель от перфоратора. Это позволит регулировать количество оборотов для различных материалов.
Предлагаем ознакомиться Гранатовый сок: чем полезен и как сделать в домашних условиях?Вот так, придерживаясь простых советов, можно смонтировать фрезер из обыкновенной электродрели. Основательно подгоняйте элементы и применяйте исключительно высококачественные материалы. Не стремитесь выгадать на электродрели, запомните: когда приспособление утратит свою актуальность, вы можете демонтировать станок и применять её по настоящему предназначению. Не торопитесь выкидывать стол и лифт — их можно также демонтировать и компактно уложить в ящик до следующего раза.
О том, как сделать фрезер из дрели своими руками, смотрите в следующем видео.
И фрезеруем.

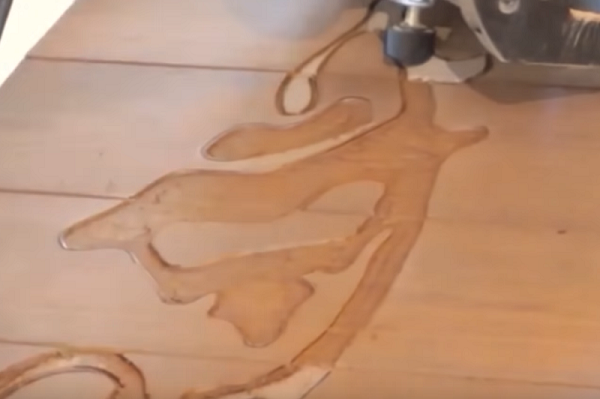

Фигурная резьба и изготовление поделок
Обычно для фигурной резьбы по дереву используют пазовые галтельные и пазовые прямые фрезы. Резьба по дереву ручным фрезером происходит следующим образом:
- установите в агрегат галтельную пазовою фрезу небольшого диаметра;
- нанесите на заготовку рисунок (можно использовать трафарет);
обведите нанесенный узор черным маркером (не спиртовым);
пройдите по нарисованным линиям галтельной фрезой, выставив глубину погружения 3-4 мм;
далее, следует сменить галтельную фрезу на прямую пазовую и выбрать всю внутреннюю часть узора;
после окончания фрезеровки полученный узор следует вышлифовать наждачной бумагой и покрыть лаком.
Таким же способом делается объемная фигурная резьба по дереву. Только выбирается фрезой не узор, а фон вокруг него. Доводка орнамента производится уже бормашиной или мини-дрелью (гравером).
Также с помощью фрезера производится не только поверхностная резьба по дереву, но и ажурная сквозная (прорезная) резка фанеры, тонких мебельных щитов, плит из МДФ. На следующем рисунке показан прорезной узор, сделанный фрезером на фанере.
Обработка фанеры производится обычными фрезами по дереву.
Используя вышеописанные приемы работы, можно вырезать фигурные элементы для беседок, кухонных фасадов, дачной мебели и т.д.
Фигурной резьбой по дереву можно украшать различные поделки из дерева. Например, шкатулки, нарды, делать вывески для различных заведений.
Фрезер также применятся, если требуется сделать балясины, украшенные витой или прямолинейной резьбой. Для фрезерования прямолинейных пазов, используют специальное приспособление, которое легко сделать своими руками.
Процесс фрезерования балясины происходит следующим образом.
- В агрегат устанавливается галтельная пазовая фреза с подшипником.
- Чтобы заготовка не проворачивалась, она фиксируется винтом. Он должен войти в одно из отверстий диска с закрепленной на нем балясиной.
- Далее, инструмент опускается так, чтобы упорный подшипник находился слева или справа от заготовки и чуть ниже ее центра. Но фреза должна находиться точно по центру детали.
- После позиционирования оснастки агрегат включается и проводится выработка закругленного паза (подшипник ведет инструмент, повторяя все формы балясины).
- На следующем этапе фрезер уводится в сторону, отпускается фиксирующий винт, и диск поворачивается так, чтобы фиксатор попал в следующее отверстие.
- После фиксации заготовки снова проводится продольная выборка паза. После каждого прохода фрезы необходимо поворачивать заготовку на 1 шаг.
На следующем фото показаны балясины с продольными пазами.
Для изготовления витых балясин потребуется уже более сложное приспособление.
Витой рисунок получается за счет поворота заготовки во время движения по ней фрезы. Вращение заготовки и передвижение фрезера на данном станке синхронизированы.
Как сделать своими руками?
Для тех, кто намерен хорошо изучить чужую полезную практику, приобщиться к усовершенствованиям и изобретениям, попробовать, насколько хороши в практической деятельности самодельные приспособления для фрезера, ниже приводится несколько видеороликов от отечественных Кулибиных.
Список открывающихся перед домашним мастером полезных приспособлений.
Параллельный упор – его можно просто приобрести и установить на краю верстака (если он достаточно ровный) или детали. К нему можно прибавить деревянный брусок. Однако работать с таким устройством нужно предельно внимательно, ибо он придает элемент неустойчивости. Имея в распоряжении параллельный упор, можно надежно фиксировать при обработке деталь, чтобы обрабатывать кромки и пазы
Особенность каждого творческого человека – в умении своевременно сориентироваться, усвоить уже сделанные наработки или создать при необходимости свои. Не всегда есть возможности приобрести необходимое для работы (по финансовым причинам или из-за отсутствия в продаже). Тут и приходит на помощь чей-то полезный опыт или собственная находчивость и смекалка. Всемирное информационное пространство значительно облегчило эту задачу.
Все о приспособлениях для фрезера смотрите в видео.

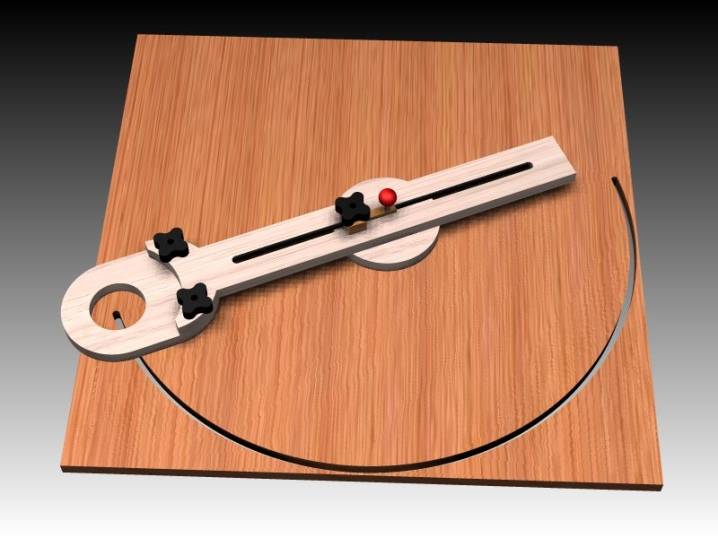

Фрезерование окружностей
Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.
Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.
Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.
Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.
Копировальные кольца и шаблоны
Копировальное кольцо — круглая пластина с выступающим буртиком, скользящим вдоль шаблона и обеспечивающим необходимую траекторию движения фрезы. Копировальное кольцо крепят к подошве фрезера различными способами: вворачивают его в отверстие с резьбой (такие кольца на фото ниже), вставляют усики кольца в специальные отверстия на подошве или прикручивают винтами.
Копировальные кольца
Установка копировального кольца
Диаметр копировального кольца должен быть как можно ближе к диаметру фрезы, насколько это возможно, но при этом кольцо не должно касаться её режущих частей. Если диаметр кольца больше диаметра фрезы, то шаблон должен быть меньше чем готовые детали, чтобы компенсировать разницу между диаметром фрезы и диаметром копировального кольца.
Фрезерование кромки с использованием шаблона и копировального кольца
Шаблон закрепляется на заготовке двухсторонним скотчем, затем обе части прижимаются струбцинами к верстаку. Закончив фрезерование, проверьте, что кольцо прижималось к краю шаблона в течение всей операции.
Можно сделать шаблон для обработки не всей кромки, а только для закругления углов. При этом, используя шаблон изображенный ниже, можно сделать закругления четырех разных радиусов.
Сначала угол нужно отпилить
Закругление угла с использованием шаблона
На рисунке выше используется фреза с подшипником, но шаблон можно использовать и с кольцом, только либо кольцо должно точно соответствовать диаметру фрезы, либо упоры должны давать возможность отодвинуть шаблон от края на разницу радиуса фрезы и кольца. Это касается и более простого варианта изображенного ниже.
Шаблон для закругления углов
Закругление угла с использованием шаблона
Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.
Фрезерование паза по шаблону
Шаблон может быть регулируемым.
Регулируемый шаблон
Фрезерование паза по шаблону
Фрезерование по шаблону — отличный метод для того, чтобы вырезать пазы для петель.
Шаблон для фрезерования пазов для петель
Фрезерование пазов для петель
Параллельный упор для выполнения прямых и фигурных резов
Параллельный упор для или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.
Устройство параллельного упора заводского исполнения
Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:
- штанги, которые вставляются в специальные отверстия в корпусе фрезера;
- стопорный винт, посредством которого штанги фиксируются в требуемом положении;
- винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
- опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).
Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:
- вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
- ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.
Устройство самодельного параллельного упора из твердой древесины
Чертеж основания
Зажимные планки изготавливаются из целой заготовки
Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.
При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.
Доработка штатного упора для фрезерования округлостей
