Чем заменить индикатор отслеживания проводки
Простой детектор скрытой проводки
Есть множество других способов, с помощью которых определяют места, где проложен провод. Самый простой – визуальный. Если знать, как электрики укладывают кабель, можно заранее предугадать, где он находится. Наиболее вероятное месторасположение – горизонтально полу и потолку на расстоянии 10 – 15 см. Вертикальные провода идут от всех розеток и выключателей вверх.
Принцип работы детектора схож с работой радиоприемника. С его помощью можно обнаружить и саму проводку, и ее разрывы. Разница будет слышна по звуку. Для этого необходимо включить радиоприемник и настроить его на волну передачи. Далее вести близко к стене, на которой предположительно находится проводка. Над ней будет загораться лампочка приемника.
Магнитные волны, исходящие от кабеля под напряжением, можно уловить с помощью приложения на смартфоне. Специальные датчики будут улавливать сигнал и отправлять его на монитор.
Виды приборов для обнаружения проводки
Основные характеристики детекторов
Что касается характеристик данных приборов, которые следует учитывать при выборе, то главной из них является глубина обнаружения.
Но перед этим нужно поинтересоваться, на что он вообще будет реагировать.
К примеру, комбинированный прибор Bosh GMS 120 Prof способен обнаружить черный металл (сталь, чугун) на глубине до 120 мм, медь – на глубине до 80 мм, дерево – до 38 мм, проводку, на которую подается напряжение – до 50 мм.
А вот другой прибор — Black and Decker BDS200 на обнаружение дерева не рассчитан, зато металлы и проводку обнаруживать можно.
При этом черный металл он обнаружит на глубине до 50 мм, медь – до 25 мм, а проводку под напряжением – до 50 мм.
В целом, остальные характеристики, вроде температурного диапазона, в котором можно использовать детектор, способ питания его можно отнести к второстепенным, ведь они особой роли на использование не влияют.
Приборы для поиска
Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести, постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.
Лис М
Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти проводку, которая заложена на глубине двух метров.

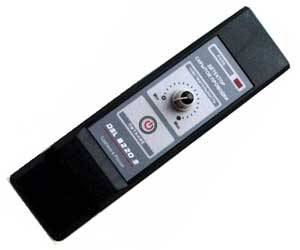

DSL 8220s
Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

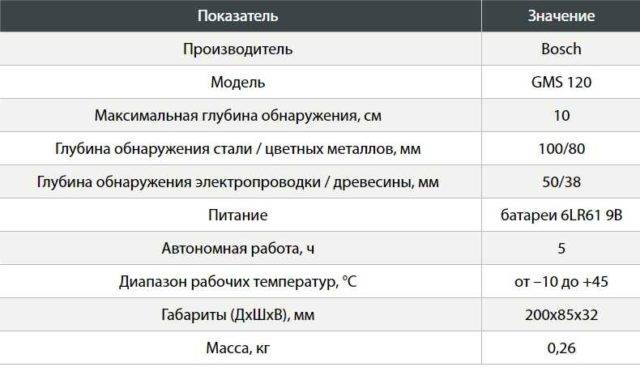

BOSCH GMS 120
Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.
Дятел Е121
При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля. Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.
Mastech MS6812
Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.
При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.
Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.
Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.
Детекторы проводки и металлов – назначение и виды
Поиск скрытой проводки
В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.
Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.
Даже простые действия — сверление отверстий для полки или светильника, установка розетки — требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.
Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.
Металлодетектор обнаружения скрытой проводки
Существует несколько видов приборов:
- Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
- Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
- Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.
Активные детекторы
Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.
Металлодетектор
Металлодетектор действует иначе, чем вышеописанные сканеры.
В сущности, это тот прибор, который раньше называли миноискателем. Теперь он называется металлоискатель. Он находит металл
Неважно, находится этот металл под напряжением или нет. Приборы такого вида довольно чувствительны, кроме того, их чувствительность можно регулировать и добиваться тонкой настройки под условия поиска
Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.
Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.
Чувствительность прибора оказывается очень высокой, по сравнению с тем, что мы рассматривали выше. Но и стоимость его тоже в несколько раз выше. Преимущество металлодетектора состоит в том, что он позволяет обнаруживать металлические трубы, в которых проложена проводка. Проводку он тоже обнаруживает, независимо от того, под напряжением она или нет. Разумеется, он обнаруживает арматуру, заложенную в бетон и прочие металлические вещи, находящиеся в стенах.
Искатели для неметаллов
Кроме магнитного поля, активные детекторы могут использовать электрическое поле.
Они оказываются чувствительными не только к металлу, но и к диэлектрикам, например, к дереву. Такой датчик представляет собой “открытый” конденсатор, чувствительный к изменениям электрического поля рядом с его обкладками. Он тоже питается переменным током и так же использует метод биений (разности близких частот), как и прибор с катушкой.
И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.
Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.
Bosch UniversalDetect
Предназначен для поиска и обнаружения скрытой проводки. Детектор профессионального уровня. Быстро и точно обнаруживает проводку с частотой то 50 Гц. Прибор так же выявляет трубопроводы, арматуру, деревянные и металлические конструкции. Корпус из высококлассного пластика с резиновыми накладками – удобен и практичен в применении. Подсветка, звуковая индикация значительно улучшают удобство использования прибора в темноте или при слабом освещении.
Преимущества и недостатки
быстрое и качественное обнаружение проводки;
удобный в эксплуатации;
высокая чувствительность;
управляется с помощью сенсорного экрана;
обнаруживает проводку как под напряжением, так и без.
отсутствует чехол.
Понятие и главные особенности детектора скрытой проводки
Аппарат предназначен для определения положения металлических предметов в стене без разрушения материала перегородки. Он используется для поиска проводки или металлического каркаса для крепления гипсокартонной обшивки. А также позволяет судить о наличии и расположении арматурной сетки, способной повредить сверло.
Точность определения положения металлических деталей зависит от производителя и конструктивных особенностей тестера.
Устройство современных трассоискателей
Оборудование для быстрого поиска линий электропроводки может состоять из приемника и передатчика. Тестер подключают к кабелю, отсоединенному от сети. Передатчик генерирует высокочастотные сигналы, а приемник улавливает импульсы. Встроенный зуммер меняет тональность и громкость, позволяя найти положение проводки в стене. Оборудование определяет линии в перегородках из бетона или дерева.
Принцип работы
Принцип действия оборудования зависит от конструктивных особенностей. Например, при близком расположении проводов к поверхности стены в качестве тестера используют индикаторную отвертку.
По яркости свечения индикатора можно определить местонахождение проводки.
Индикатор своими руками
Индикатор скрытой проводки своими руками
Любительский прибор можно изготовить своими руками, имея под рукой несколько вариантов схем и подручные материалы – алюминиевый скотч или медную проволоку в качестве антенны, каркас от цветного маркера или небольшого светильника для корпуса. В схемах используются резисторы или полевые транзисторы.
Более точный прибор, который реагирует только на частоту 50 Гц, можно сделать, используя микроконтроллер. Данный тип сигнализатора будет срабатывать, только если найдет проводку и образующееся над ней магнитное поле. Светодиодная лампа может использоваться в качестве индикатора, также подойдет пьезоизлучатель, который начинает издавать потрескивания.
Собрать в домашних условиях детектор проводки профессионального уровня возможно, но для этого нужны серьезные знания в области электротехники и время.
Принцип работы детектора
Специальный сканер генерирует сигналы. Излучение проникает в исследуемую среду, затем идёт обратный отражённый сигнал, обладающий либо исходными вибрациями, либо изменёнными, в соответствии с составом залегающего объекта. Прибор перемещается в плоскости по четырём возможным направлениям, что позволяет определить длину, плотность, возможный обрыв встроенной системы.
Для получения результата используются звуковые и цветовые индикаторы, дисплей выдаёт подробные параметры. Современному потребителю предлагаются преимущественно устройства, выполненные в цифровом формате.
Виды сигнализаторов
Среди предложенного ассортимента приспособлений для нахождения электропроводки в стене, есть масса достойных внимания вариантов.
Электростатические сигнализаторы. Устройство отличается надежностью и простотой использования. Создано на основе новой технологии, поэтому имеет широкий радиус функционирования. Если говорить о недостатках, можно выделить неспособность индикатора обнаружить обесточенную электропроводку.
Электромагнитные детекторы. Имеют весьма высокую точность сканирования пространства, практически не наблюдаются погрешности при вычислениях. Средство довольно надежное и способно прослужить больше отведенного срока службы. Чтобы получить точное определение нахождения электричества в стенах необходимо наличие напряжение от 1 кВт.
Металлодетекторные устройства. Подобный прибор способен обнаружить любой металлический элемент, замурованный в стену. Эта функция является как достоинством, так и недостатком прибора. При помощи подобного приспособления, вы сможете найти каждый гвоздь или старую не работающую электрику.
Китайский индикатор для поиска проводки в стене
Скомбинированные приспособления. Эти приборы считаются максимально точными и дорогостоящими. В функции прибора входит одновременное включение нескольких вариантов поиска электричества. К таким механизмам относят средства, способные найти расположение труб из цветного металла. Кроме того, есть возможность обнаружения кабелей на большой глубине.
Сигнализатор Дятел
Как провести поиск скрытой проводки Дятлом. Все начинается с выбора режима. Их четыре, от которых зависит глубина обнаружения металла. Каждый режим обозначается кнопкой. Нажимаете на выбранную и удерживаете ее в таком положении. Водите прибором по стене. При определении скрытой проводки в квартире он издает сигнал: звуковой и световой.
Что касается металлической арматуры, которая присутствует во всех бетонных строениях, то именно она часто создает помехи и точно определить, как найти электропроводку в стене бывает непросто. Чтобы она не была помехой, необходимо подключить к проводке бытовой прибор высокой мощности. Таким образом, внутри кабеля в стене начнет перемещаться ток повышенной силы. На него и будет реагировать датчик сканера. Арматура же создаст помехи, но точность определения проводки в стене (ее месторасположения) будет высокой. Используя этот тип детектора скрытой проводки, можно гарантировать высокую точность определения расположения проводов.
Индикаторная отвертка
Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Контактная модель
Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.
Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.
Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.
Бесконтактная модель
Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.
Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.
Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.
Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
Виды детекторов, их особенности
Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.
Один из видов данного прибора – электростатические индикаторы.
Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.
Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.
Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.
Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Мигание светодиодной лампы: причины и способы устранения
К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.
Второй вид детекторов – электромагнитные.
В них датчики реагируют на электромагнитное поле.
Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.
Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.
При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.
И третий вид.
Ничто иное, как обычные металлоискатели, но только очень компактные.
Конструктивно он отличается от двух предыдущих.
В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.
Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.
Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.
Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.
Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.
Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.
Они и являются сейчас самыми распространенными.
MS8902B Mastech
MS8902B Mastech – компактный и надежный помощник, небольшие размеры устройства, позволяют хранить его в кармане. Прибор быстро и качественно определяет расположение проводки (кабель от 12 до 600В) в самых разных материалах: бетон, кирпич, гипсокартон. Детектор применяется и как металлоискатель, правда, в этом случае глубина определения тогда составит всего 2,5см. Чувствительность прибора можно регулировать, при минимальной чувствительности, прибор легко определяет фазу и ноль в настенной розетке.
Преимущества и недостатки
минимальный вес, компактность (как фломастер);
простота эксплуатации;
универсальность;
обнаруживает проводку, находящуюся не под напряжением;
увеличенный диапазон сканирования;
несколько режимов работы;
невысокая цена.
необходимость каждый раз после выключения заново настраивать и калибровать детектор;
для использования в бытовых целях.
Процедура поиска скрытой проводки
Прибор для поиска скрытой проводки имеет свои особенности работы. Некоторые из вариантов способны находить древесные балки и перекрытия. Рассмотрим порядок действий, при помощи которых мы с помощью индикатора сможем в стене.
- Подключаем прибор к проводу. Если у вас кабель имеет концевой коннектор, тогда зажим красного цвета цепляется к проводу, а черный зажим крепится на заземление прибора. Когда отсутствует коннектор, следует подсоединить красную клемму к одному проводу, а черную к другому.
- Включаем рычаг индикатора, таким образом приводим его в рабочее состояние.
- Включаем кнопку индуктивного пробника.
- Теперь преподносим изолированный пробник к электрокабелю, с целью обнаружения исходящего сигнала детектора.
- Приступаем к вращению регулятора, благодаря чему настраиваем уровень прибора и находим кабель, оцениваем его работоспособность.
Лучшие недорогие детекторы скрытой проводки
Многие считают, что детекторы – крайне дорогие устройства. Но на самом деле на рынке немало доступных и качественных приборов, которые подходят для выполнения простейших бытовых задач.

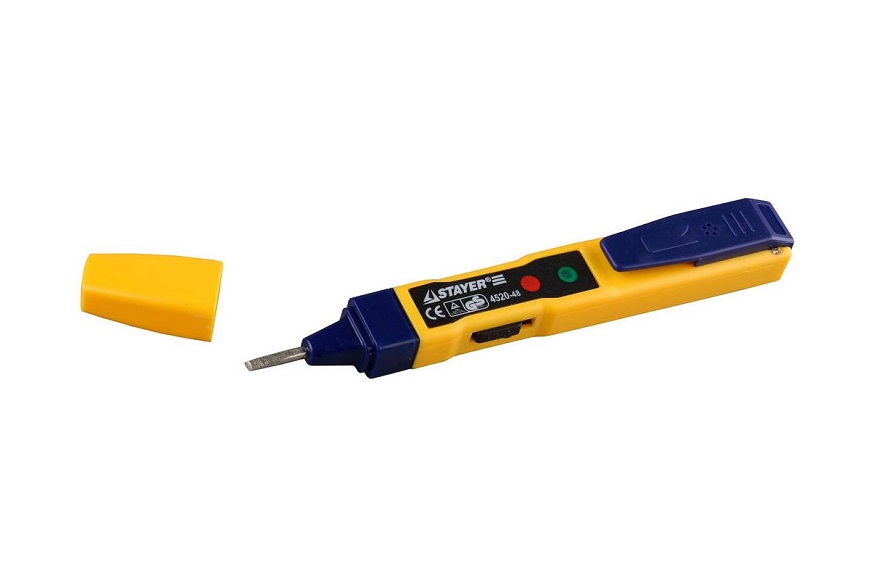

Индикаторная отвертка STAYER 4520-48
STAYER 4520-48
Мне нравитсяНе нравится
Простой вариант, который, по сути, является стандартным индикатором напряжения. Он выполнен из прочного пластика жёлтого цвета и имеет небольшой дисплей. Производитель позиционирует прибор как инструмент для поисков источников напряжения. Также он способен «видеть» обрывы на линии и повреждения проводки разного характера. Управление осуществляется двумя кнопками.
Характеристики:
- ударопрочный пластик;
- щуп на конце;
- определение источников постоянного и переменного тока;
- кнопочное управление.
Плюсы и минусы
простота;
чувствительность;
доступная цена;
громкое оповещение;
надёжность;
качество сборки.
неощутимый шаг при переключении режимов;
ограниченная функциональность.
Стоит прибор около 500 рублей.

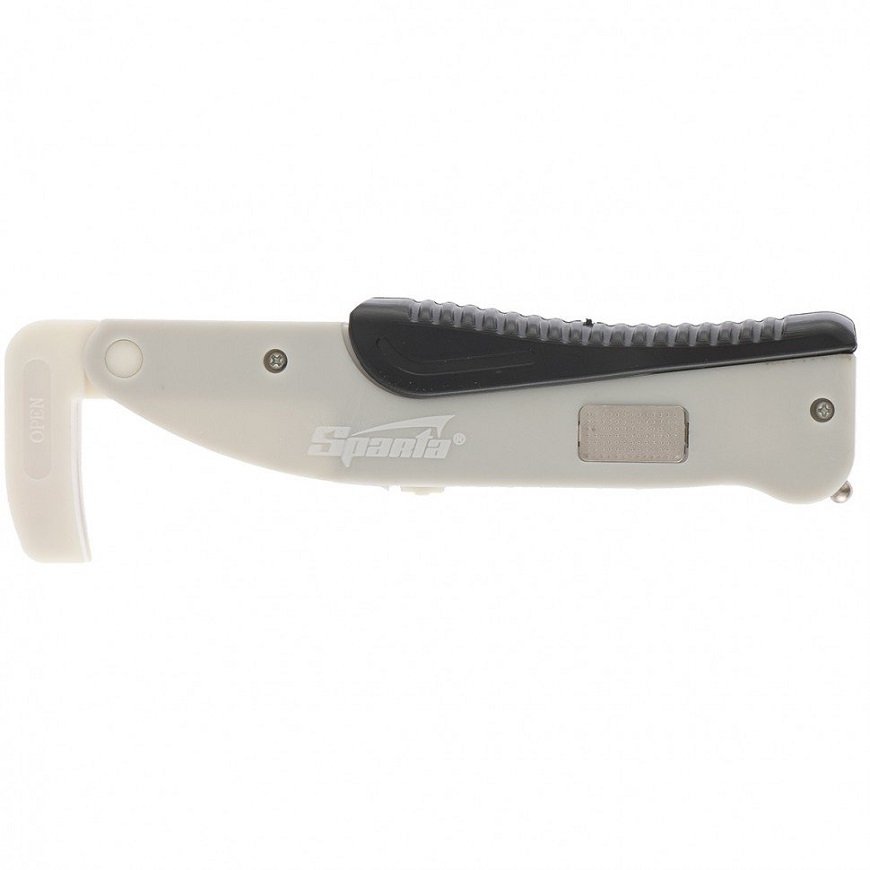

Sparta 938225
Доступная Sparta 938225
Мне нравитсяНе нравится
Простейшая конструкция и доступная цена обеспечивают этому гаджету высокую популярность. Он предназначен только для поиска чёрных металлов и имеет небольшие габариты. Производитель выполнил прибор в белом пластике, устойчивом к механическим повреждениям. Питание осуществляют четыре батарейки, идущие в комплекте. Компания даёт на модель год гарантии.
Характеристики:
- световая индикация;
- звуковая индикация;
- два режима работы;
- вес до 100 граммов.
Плюсы и минусы
доступность;
простота;
долговечность;
актуальность для новичков;
громкий звуковой сигнал.
при убавлении сигнала прибор функционирует не во всех режимах;
не всегда определяет проводку.
Стоимость устройства 800 рублей.

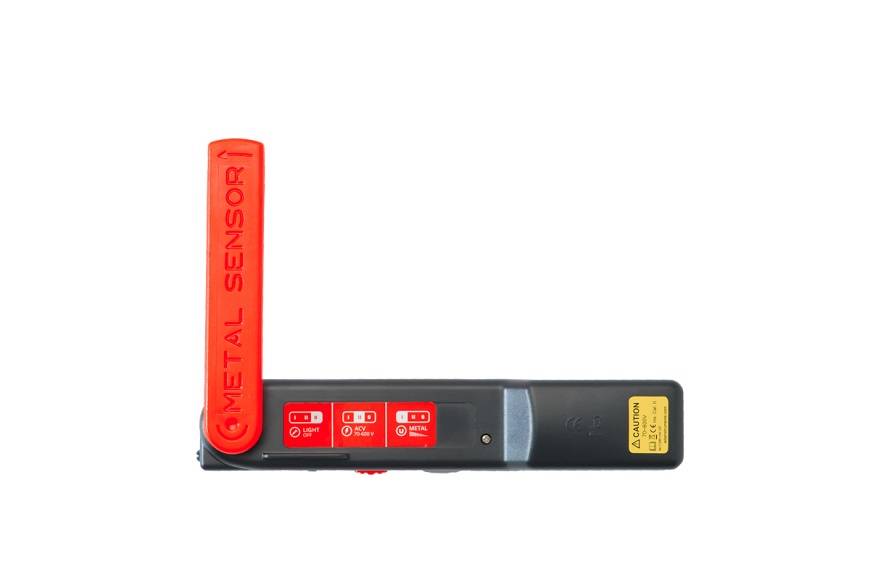

ADA instruments Wall Scanner 50
Интересный ADA instruments Wall Scanner 50
Мне нравитсяНе нравится1
Интересный прибор, выполненный в виде тонкой планки с утолщением на конце. Он сделан из прочного пластика, устойчивого к ударам и другим повреждениям. Устройство достаточно лёгкое и предназначено для определения чёрных и цветных металлов. С деревом и другими материалами оно справляется не всегда. Питание идёт от батареек.
Характеристики:
- сканирование на глубину 5 см;
- вес 100 граммов;
- подсветка;
- работа в течение 6 часов.
Плюсы и минусы
световое оповещение разными цветами;
экономия энергии;
прочность;
громкая звуковая индикация;
доступная цена.
отсутствие дисплея;
хлипкая конструкция;
неудобные габариты.
Стоит модель 900 рублей.

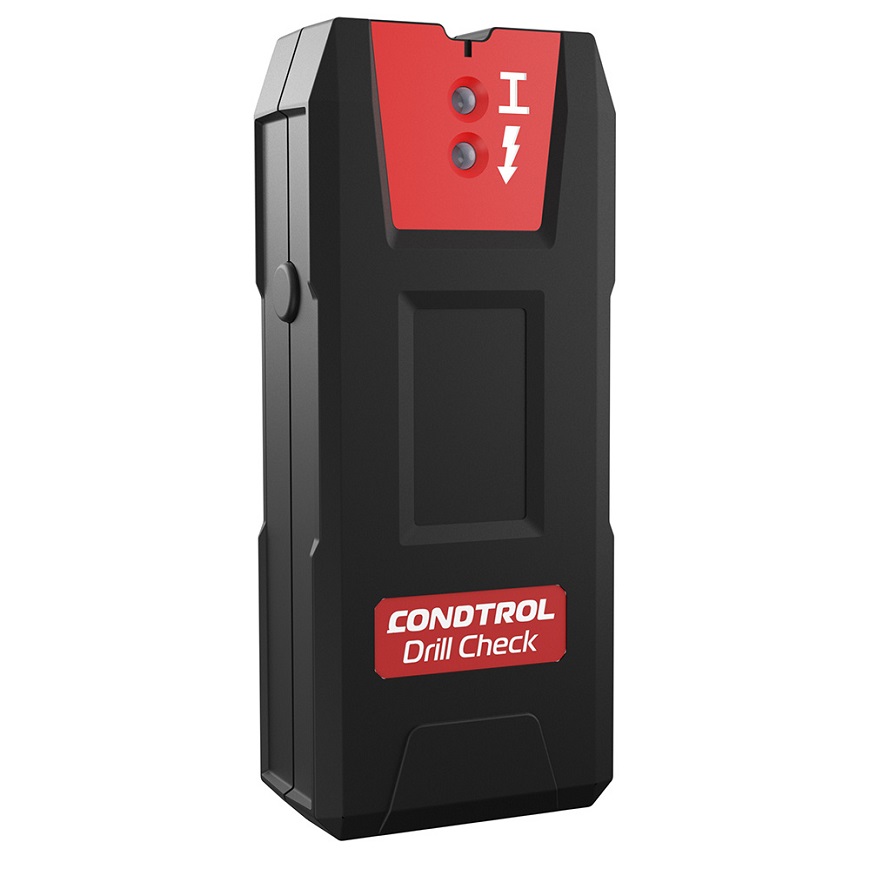

Condtrol Drill Check
Модель Condtrol Drill Check
Мне нравитсяНе нравится
Модель выполнена в форме кирпичика и отличается минимальным в сегменте весом – менее 50 граммов. Оно позиционируется как инструмент, который подходит для поисков в труднодоступных местах и длительной работы. Пластик корпуса имеет ударопрочные свойства, поэтому его не так просто поцарапать или повредить иным способом. Кнопки располагаются под рукой, что делает устройство удобным.
Характеристики:
- сканирование на глубину в 4 см;
- питание от батареек;
- широкий температурный диапазон;
- световая индикация.
Плюсы и минусы
работа в течение 6 часов;
универсальность;
доступная цена;
индикация разными цветами;
термостойкость;
простые настройки;
удобство использования.
отсутствие дисплея;
незначительная глубина сканирования.
Средняя стоимость модели 1000 рублей.

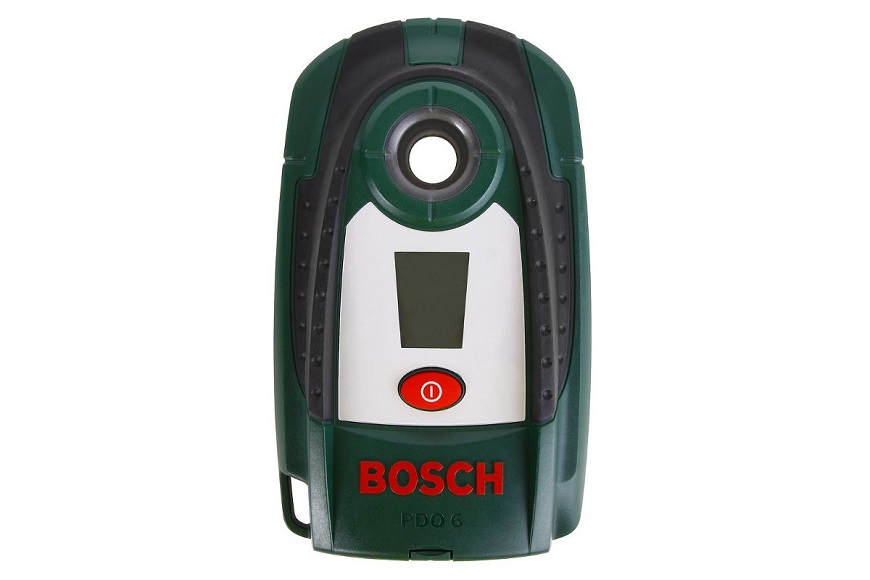

Bosch PDO 6
Компактное Bosch PDO 6
Интересное и компактное устройство, выполненное в стандартных для бренда цветах. Производитель выбрал форму прямоугольника с закруглёнными краями и сделал корпус из ударопрочного пластика. На нём имеют прорезиненные накладки, поэтому держать прибор очень удобно. Он подходит для обнаружения цветных и чёрных металлов, а также электропроводки. На корпусе находится небольшой дисплей, куда попадает самая необходимая информация.
Характеристики:
- сквозное отверстие для разметки;
- вес 200 граммов;
- сканирование на глубину от 3 до 6 см;
- автоотключение;
- работа от батарейки;
- цветовая индикация.
Плюсы и минусы
занимает мало места;
стоит недорого;
качественная сборка;
минимальная погрешность;
функциональность.
через некоторое время начинает сбоить и ошибаться;
плохо «пробивает» штукатурку.
Стоит прибор около 3 000 рублей.
Как правильно выбрать детектор обнаружения: критерии выбора
Существует широкий ряд отечественных и зарубежных устройств, с особенностями и индивидуальным спектром функционала.
От основных параметров технического устройства зависит качество и удобство использования.
Глубина обнаружения
В технических паспортах устройств указывается максимальная глубина сканирования для различных типов материала. В случае активного напряжения в проводах, подлежащих выявлению, стандарт находится на отметке 5 см.
Точность
Классическая погрешность измеряется в размере 5 мм, непрофессиональный измеритель может выдавать погрешность до 10 мм.
Чем дороже прибор, тем более точную глубину залегания и характеристику разрывов он способен определить. Производители не гарантируют конечный результат в полном объёме, так как непрофессионалу сложно учесть при измерениях множество сопутствующих факторов.
Основными факторами риска снижения точности считаются:
- наведённые электрические, магнитные поля больших значений;
- множество включенных в массив проводок;
- материал и состав стены, её влагоустойчивость, токопроводимость;
- присутствие в массиве металлических крюков, петель и прочих предметов.
Специалисты рекомендуют страховаться при работах дополнительным ознакомлением с проектно-строительной документацией.
Материал внутреннего объекта
Устройство хорошего уровня может различать ряд выявленных материалов:
- электропроводка;
- цветные металлы;
- черные металлы;
- арматура;
- пластиковые трубы;
- деревянные конструкции.
Отключение «Автомат»
Детекторы отличаются высоким энергопотреблением, поэтому важным является факт отключения устройства при заданном периоде неактивной фазы, что экономит элементы питания.
Подсветка
Использование сканеров обнаружения предусматривает их эксплуатацию в затемнённых помещениях, на площадях с отключенным энергопитанием, что определяет высокую ценность наличия подсветки для удобной и точной работы.
Электромагнитный прибор

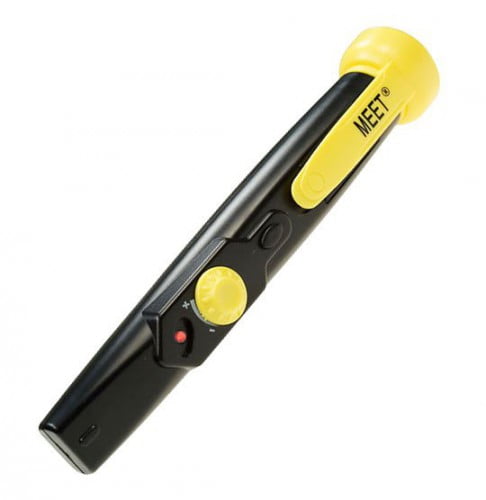

Самый недорогой вид искателя для нахождения места пролегания кабеля, находящегося под напряжением. Особенность такого устройства в том, что он среагирует на проводку, только если она находится под нагрузкой. Включив, к примеру, мультиварку, которая не относится к маломощным приборам, можно получить положительный результат обнаружения. Подключение к сети потребителя со слабым импульсом не позволит запустить в действие электромагнитный детектор.
В новостройках, пустых зданиях, помещениях подлежащих перепланировке, подобные аппараты недопустимы к работе.
Ремонт и замена
Не следует рассчитывать на возможность устранения возникшей неисправности путём ремонта или гарантийной замены прибора. Производитель заранее оговаривает в таких случаях приобретение нового детектора.
Как выбрать
Прежде всего необходимо определиться с набором материалов, которые прибор должен определять. Зависит это от характера работ, которые вы собираетесь выполнять и от тот, насколько часто прибор вам потребуется в дальнейшем. Чем больше функций имеет устройство, тем большую сумму придется за него выложить.
Далее, как обычно в инструменте, решаете какого класса оборудование вам необходимо. Тут решающий фактор — сумма, которую вы можете или хотите потратить. Самые дешевые — бытовые модели. Они имеют не очень большую глубину обнаружения, значительную погрешность, корпус сделан из недорого пластика. В средней ценовой категории полупрофессиональные модели. Их характеристики лучше, погрешность меньше. И самые дорогие, но и самые точные — профессиональные модели. Кроме цены их можно определить по большой глубине обнаружения объектов.
Цены на приборы для обнаружения проводки могут быть самыми разными — от сотен рублей до десятков тысяч
В нужном классе выбирать модель надо по глубине обнаружения проводки, металла и других объектов. Это основной показатель, который влияет на эффективность работы
Еще стоит обратить внимание на условия работы. Некоторые модели могут работать при низких температурах (до -60°С)
Также стоит обратить внимание на то, каким образом отображается информация. Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл)
О том, что именно обнаружено догадаться сложно.
Пример технических характеристик обнаружителя проводки
Чуть более сложные приборы меняют тональность и продолжительность звука. Потренировавшись на различных устройствах, можно научиться определять по звуку что именно обнаружил детектор. Работать с таким прибором уже проще.
Если прибор для обнаружения проводки имеет еще и световую индикацию, работать еще проще. Ориентироваться по звукам и светодиодам намного легче. И самый удобный в работе вариант — ЖК дисплей. Но стоит он, как правило, на универсальных моделях. На экране в виде пиктограмм отображается обнаруженный материал, а в виде столбиковой диаграммы расстояние до него.
Советы по использованию детекторов скрытой проводки
Каким сканером кабеля пользуетесь Вы?
ЭлектростатическимЭлектромагнитным
Здесь несколько полезных советов:
Самый первый совет – перед использованием детектора убедитесь, что батарейка в нем свежая
Если это не так, то точность обнаружения будет крайне низкой и вы можете угодить сверлом прямо в кабель под напряжением или водопроводную трубу.
Если вы пользуетесь генератором для подачи питания в проверяемый кабель, обязательно убедитесь, что он отключен от электросети и на нем нет напряжения! Несоблюдение этого совета может привести к поражению током.
При обнаружении отклика от прибора (неважно, звуковой или световой индикатор он использует) не торопитесь с выводами. Особенно, если это прибор активного типа, металлодетектор
Обстоятельно исследуйте трассу, зарисуйте ее расположение на бумаге или отметьте карандашом на стене. Только после анализа всех данных решайте, где может быть труба или арматура, а где проводка. Также учитывайте входы коммуникаций в известном месте, чтобы отслеживать их трассу дальше.
Имейте в виду, что детектор проводки простого типа (пассивный) в режиме питания от электросети покажет расположение только фазного провода. Нейтраль или защитную землю он не обнаружит, если они идут отдельно от фазных проводов.
Какие бывают приборы поиска скрытых объектов
Все современные устройства, предназначенные в помощь при осуществлении строительных работ можно разделить на три типа:
- детекторы скрытых проводок;
- трассопоисковые приборы;
- идентификаторы электромагнитных полей.
Модели поисковых приборов различают по нескольким параметрам.
Индикация
При выявлении проводов и конструкций оповещения производятся различными способами.
Световая индикация
Система функционирует на светодиодах. Для материалов разных составов срабатывают определённые цветовые индикаторы.
Звуковое оповещение
Период продолжительности звукового сигнала и определённая тональность сообщает о характеристиках внутреннего объекта.
Жидкокристаллический дисплей даёт максимально полную информацию о внутренней конструкции. Отдельные модели обладают всеми типами индикации, такие приборы дорогостоящие.
