Предохранительный клапан: устройство, назначение, работа, типы

Установка других клапанов

Бывают случаи, когда вместо заводской системы предохранения от скачков давления на резервуар нагревателя устанавливают подрывной клапан. Он предназначен в первую очередь для аварийного удаления жидкости в систему отопления. Хотя их функционал во многом сходится, основной принцип срабатывания в корне отличается.

Клапан подрывного типа выполняет свои функции только во время аварии. Он нужен для экстренного удаления всей воды из бака. Для периодического стравливания маленьких порций жидкости он не предназначен. Учитывая все это, не стоит ждать корректного функционирования от подобной поделки.

Другой пример – монтирование только клапана обратного типа. Его механизм не позволит стекать жидкости при пониженном давлении в системе, однако от резких скачков в резервуаре он спасти не сможет. Как показывает практика, подобная сборка тоже не функциональна.

Схема всех составляющих безопасной эксплуатации водонагревателя

Настройка Предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения монтажных работ и промывки защищаемой системы. Для этого задают давление настройки, проверяют давление начала открытия, полного открытия и закрытия предохранительного клапана.

Давление настройки предохранительного клапана следует установить несколько выше максимального рабочего давления, соответствующего нормальному режиму эксплуатации защищаемой установки.

Давление полного открытия предохранительного клапана не должно превышать максимально допустимого давления для наиболее слабого элемента защищаемой системы.

Давление закрытия предохранительного клапана должно быть выше минимально допустимого давления, соответствующего нормальному режиму эксплуатации.

Настройка давления в пружинном предохранительном клапане выполняется вращением регулировочного винта сжимающего пружину, которая прижимает затвор к седлу, а настройка предохранительного клапана рычажной конструкции выполняется определением необходимой массы груза.

Предварительной настройки не требуют предохранительные клапаны давление настройки, которых фиксировано заводом изготовителем.

Работоспособным считается предохранительный клапан, если он обеспечивает герметичность перекрытия, полное открытие и закрытие затвора, а давления, настройки, начала открытия, полного открытия и закрытия отклоняются в пределах допустимых величин приведенных в паспорте клапана.

Пример: Настройка предохранительного клапана в системе отопления 10 этажного здания подключённого от автономной котельной (или по независимой схеме к тепловой сети). В месте установки предохранительного клапана на уровне подвала значения давлений составят:

Минимальное рабочее давление — определяется как сумма статического давления системы отопления, а это 10 этажей по 3метра=30м.вод.ст, плюс минимальное избыточное давление на уровне верхнего этажа – зададимся 5 метрами, итого Pmin = 30+5=35 м.вод.ст = 3,5 бар. Минимальное рабочее давление в системе отопления устанавливается при её заполнении холодной водой. Повышение температуры воды приводит к росту давления до максимального рабочего значения. Подробнее смотри Принцип работы расширительного бака.

Максимальное рабочее давление для системы отопления задаётся при расчёте закрытого расширительного бака, чем оно меньше тем больше потребный объём расширительного бака и тем выше его стоимость. Для нашего здания рациональным было бы принять максимальное рабочее давление — Pр=5,5 бар. Максимальное рабочее давление в закрытом контуре системы отопления достигается при максимальной температуре теплоносителя, то есть в самые холодные дни отопительного периода.

Максимально допустимое давление для системы отопления определяется пределом прочности наиболее слабого элемента циркуляционного кольца, предположим что оно составляет — Pmax=8 бар.

Для такой системы отопления предохранительный клапан должен быть настроен на давление Рн=6 бар, при этом давление начала его открытия составит примерно Рно=6,2 бара, давление полного открытия составит Рпо=6,8 бар, а давление закрытия Рз=4,8 бар.

Источник

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

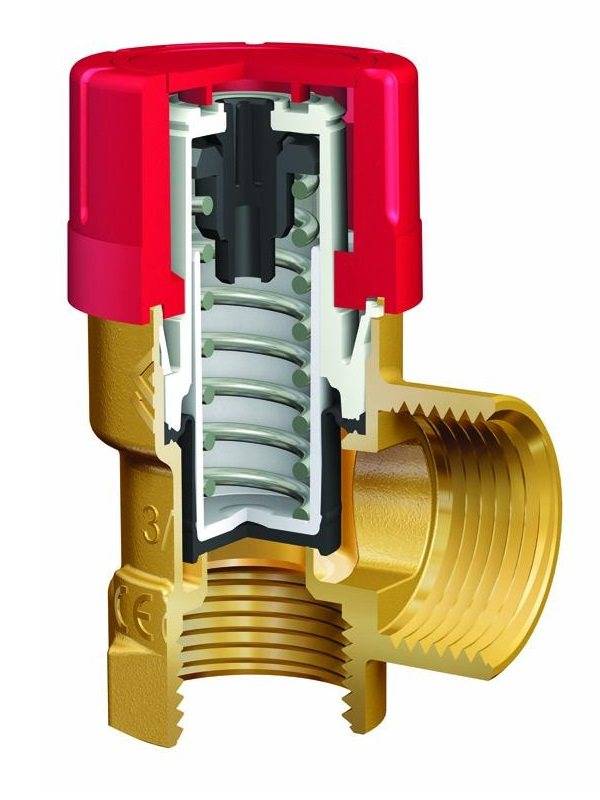

Устройство предохранительного клапана

Основной корпус клапана изготавливается из латуни методом горячей штамповки. Конструкция этого устройства относительно проста и состоит из нижеперечисленных составных частей:

Корпус;
Регулирующий вентиль (ручной регулятор);
Мембрана запирающая;
Центральный рабочий шток;
Пружина.

Принцип функционирования клапана заключается в работе центральной пружины и мембраны, которая при сверхнормативных показателях давления сжимается и обеспечивает выход излишков пароводяной смеси через специальное отверстие для сброса. При нормальных же показателях уровня давления запирающая мембрана, выполненная из эластичных полимерных материалов, плотно прилегает к соединительному отверстию с подающим трубопроводом. Регулятор, расположенный в верхней части устройства, позволяет точно устанавливать необходимые показатели работы клапана. В некотором смысле принцип работы клапана схож с функциональностью расширительного бака. Наличие подтеков воды в районе установки предохранительного клапана свидетельствуют о его срабатывании.

Конструктивные особенности арматуры

В конструкцию предохранительных клапанов входит два основных компонента: запорный орган и задатчик. Запорный орган состоит из специального затвора и седла. В качестве задатчика используют рычажно-грузовой или пружинный механизм, который обеспечивает движение затвора.

Типичный пружинный клапан прямого действия представляет собой запорную арматуру, состоящий из корпуса, затвора, седла, сильфона и специального винта для настройки силы прижатия золотника к седлу. В предохранительных клапанах давлению среды противодействует воздействие сжатой пружины. В зависимости от упругости пружинного механизма определяется рабочий диапазон режима настройки устройства. За счет надежной конструкции и простоты конструкции арматура применяется в различных инженерных системах и промышленных установках малой мощности.

Установка предохранительных клапанов

Предохранительные клапаны после установки должны быть доступны для обслуживания. Клапаны закрытого типа монтируются внутри помещений; открытого типа-на воздухе вне помещений.

При установке предохранительных клапанов следует обращать внимание на то, чтобы они непосредственно сообщались с паром в защищаемом сосуде. Если это невозможно, установку следует производить на трубопроводе или специальном отводе в максимальном приближении к сосуду

Монтаж дополнительных приспособлений между сосудом и клапаном запрещен.

Когда давление сбрасывается в атмосферу, клапаны устанавливаются на высоте 6-30 метров над землей и не менее трех метров над уровнем зданий.

Предохранительные клапаны, как правило, устанавливаются в вертикальном положении. При этом нижний фланец клапана присоединяется к защищаемому оборудованию. А боковой выходной-к газоотводящей линии.

Предохранительные клапаны устанавливаются в соответствии со схемами установки. В схемах указывается число клапанов, их сечение, тип или марка изделия. Чаще всего клапаны монтируются в верхней точки системы отопления (кроме обратного).

При установке нужно следить, чтобы диаметр штуцера аппарата не был меньше диаметра приемного патрубка клапана. При установке системы аппаратов без запорной арматуры разрешается установка одного клапана на всю группу устройств.

Если в процессе эксплуатации сантехнического оборудования предусматривается остановка всех устройств в системе на долгое время, необходима установка двух клапанов. Каждый из них должен быть с пропускной способностью, достаточной для всей системы. А переключатель должен быть настроен на отключение обоих клапанов не совместно, а поочередно.

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

малого подъема: до 1/20;
среднего подъема: до 1/4;
полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

жидкостных систем высокого давления;
газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

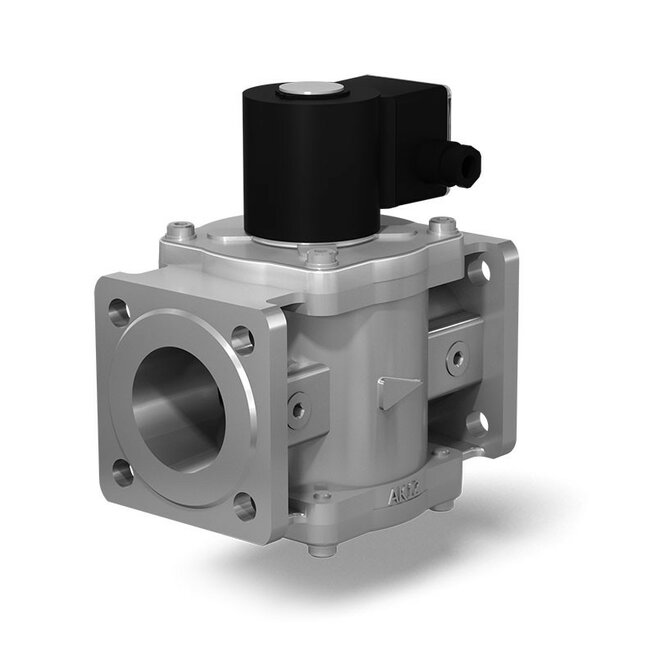

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Новости

ИТП: задачи, функции, назначение

Индивидуальный тепловой пункт предназначен для экономии тепла, регулирования параметров снабжения. Это комплекс, располагающийся в отдельном помещении. Может эксплуатироваться в частном или многоквартирном доме. ИТП (индивидуальный тепловой пункт), что это такое, как устроен и функционирует, рассмотрим подробнее. 06 Апреля 2021 г.

Модернизация систем теплоснабжения – реальная экономия…

После проведенной модернизации расход угля сократился на 41%, а электричества – более чем в 4 раза. Примерно в тех же параметрах снизились и энергетические потери, а протяженность сетей уменьшалась почти в три раза. 14 Января 2021 г.

Проектирование и изготовление тепловых пунктов ИТП

Теплораспределительный или тепловой пункт – это комплекс оборудования и контрольно-измерительных приборов, предназначенный для распределения тепла, поступающего от внешней тепловой сети (котельных или ТЭЦ), между системам отопления, горячего водоснабжения или вентиляции промышленных и жилых объектов, коттеджей, офисов, гаражей или других строений с учетом установленных параметров. 01 Декабря 2021 г.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Технические требования к предохранительным клапанам[править | править код]

Главным и наиболее ответственным требованием, предъявляемым к предохранительным клапанам, является высокая надёжность, включающая в себя:

безотказное и своевременное открытие клапана при заданном превышении рабочего давления в системе;
обеспечение клапаном в открытом положении требуемой пропускной способности;
осуществление своевременной обратной посадки (закрытия) с требуемой степенью герметичности при заданной величине падения давления в системе после аварийного срабатывания и сохранения установленной степени герметичности при последующем возрастании давления до величины рабочего ;
обеспечение стабильности работы, то есть сохранение в течение всего срока эксплуатации и заданного числа циклов срабатывания параметров настройки и требуемой степени герметичности запорного органа при рабочем давлении.

Предохранительные клапаны подлежат периодической проверке в специализированной организации или испытанию в действии. Все клапаны должны быть испытаны на прочность, плотность, а также герметичность сальниковых соединений и уплотнительных поверхностей

Классификация предохранительных клапанов

Предохранительные клапаны различаются по принципу действия на:

Устройства прямого применения, работающие под воздействием рабочей среды. Они отличаются универсальностью и простотой использования.
Обратного действия, в которых используются датчики давления и управляемая автоматика. Их работа зависит от применения постороннего источника давления или воздействия электричества.

По виду подъема запорного элемента изделия делятся на:

Пропорционального действия, применяемые для несжимаемых сред. При повышении давления в системе клапан постепенно открывается, равномерно сбрасывая рабочую среду.
Двухпозиционные, мгновенно открывающиеся на полный ход при достижении системой избыточных показателей давления. Используются при транспортировке сжимающихся газообразных сред.

По виду нагрузки на золотник предохранительные клапаны могут быть:

рычажно-грузовыми;
пружинными;
магнито-пружинными.

Существуют также специальные аварийные предохранительные устройства, предназначенные для специализированного промышленного оборудования.

Технические требования к предохранительным клапанам

Основное требование, предъявляемое к аварийной арматуре- это надежность и четкость срабатывания. Достигается это за счет:

Быстрое открытие при достижении порога срабатывания.
Достаточная пропускная способность при открытии.
Четкое закрытие при снижении напора до допустимого уровня.
Гарантия герметичности и отсутствие утечек при нормальном напоре до и после срабатывания.
Безотказность в течении паспортного срока эксплуатации и проектного числа срабатываний. Стабильность параметров упругих элементов и качества поверхностей золотника и седла.

Вся предохранительная арматура обязательно должна периодически испытываться на работоспособность, целостность и качество уплотнений. Для этого ее демонтируют и направляют в сертифицированную поверочную лабораторию или испытательный центр. Для предохранителей, работающих в сложных установках непрерывного цикла, допускается проверка на месте. Ее проводят методом испытания в действии.
