Паяльный жир

Преимущества жира для пайки

• Жир паяльный нейтральный обладает высокими свойствами спаиваимости, которые существенно улучшают данный процесс;
• При обработке жиром облегчается лужение контактов и поверхности материала;
• Материал легко смывается, когда остаются частички или небольшой слой после работы;
• Это распространенный и доступный флюс, обладающий относительно невысокой стоимостью;
• Материал практически не оставляет следов, а припой очень хорошо растекается, не оставляя острых углов;
• Жир не портит основной материал и не подвергает его коррозии.

Недостатки

• Не может справиться со сложными местами, которые обильно покрыты окислами;
• Работа с таким флюсом может оказаться вредной для здоровья, так как в него входят различные химические вещества, выделяющиеся при испарении во время контакта с высокой температурой;
• После работы остается много жира на основном материале, что требует дополнительной очистки;
• Рабочий процесс проходит не с таким комфортом, как при использовании других флюсов.

Состав и физико-химические свойства

В жире паяльном нейтральном имеется канифольно-стеариновая основа. Состав материала заметно проще, чем в активном. Свойства материала обеспечивают легкое и мягкое проведение процесса. Здесь идет плавное распределение припоя по всей поверхности. Благодаря этому, он становится более текучим и может проникать во все щели и неровности, что обеспечивает лучшую состыковку. Также после обработки отсутствуют бугорки, острые края, которые оказываются после отрыва паяльника и так далее.

Жир паяльный на поверхности металла

Еще одним свойством материала является хорошая растворимость, так как он легко смывается с поверхности водой, не говоря уже о других растворителях органического происхождения. При комнатной температуре флюс является вязким и податливым. Его легко можно распределить по всем важным местам и даже использовать для тонких мест микросхем. Во время повышения температуры он сначала становится жидким, а затем выгорает, последнего остается защитная пленка, препятствующая образованию окислов и прочих негативных элементов.

Особенности выбора

Разобравшись с тем, как использовать паяльный жир стоит рассмотреть особенности его выбора

В первую очередь нужно обратить внимание на то, по каким стандартам он изготовлен. Следует, обратить внимание, какой именно ГОСТ стоит на коробке, а главное, есть ли он вообще

Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества

Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам

Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества. Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам.

Далее нужно обратить внимание на общую массу, которая находится в упаковке. Нейтральный паяльный жир в 20 гр

упаковке является стандартным вариантом, который отлично подходит для частной сферы

Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится

упаковке является стандартным вариантом, который отлично подходит для частной сферы. Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится.

Популярные марки и производители

На современном рынке можно сейчас встретить несколько разновидностей производителей, которые поставляют паяльный нейтральный жир. Среди них имеются такие:

• Техноком;
• ЕМ;

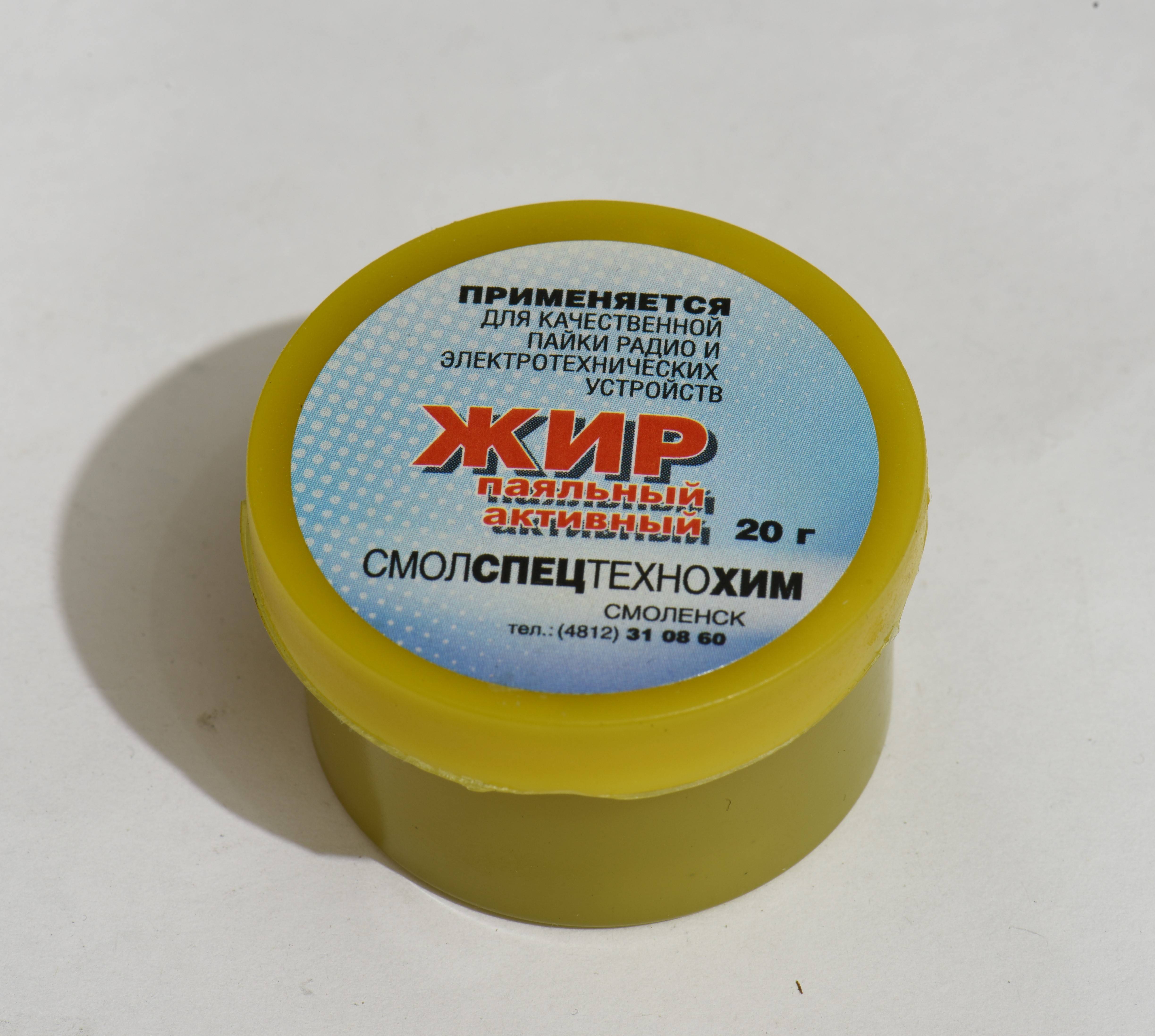

• Смолтехнохим.

Преимущества

• Применение паяльного жира обеспечивает более гладкое лужение и ровное растекание припоя;
• Материал обладает лучшими паяльными качествами, чем ближайшие конкуренты;
• Стоимость флюса является относительно невысокой, а также он доступен практически во всех местах;
• Вязкость материала обеспечивает легкую точность дозировки, а также сохранение формы при точном расположении на мелких деталях;
• При использовании практически не остается следов;
• Если после пайки жир остается на поверхности, то его легко убрать при помощи воды.

Недостатки

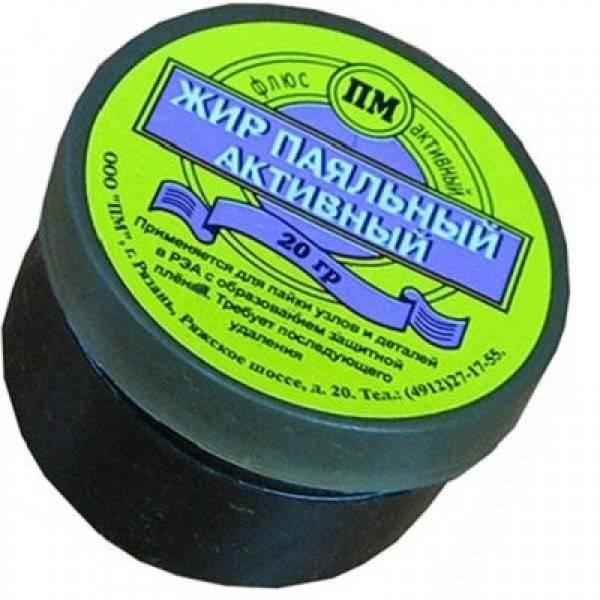

• Пайка паяльным жиром, особенно, если речь идет об активной разновидности, оказывает вред здоровью за счет химических испарений, которые находятся в составе;
• Во время работы практически все детали становятся жирными и требуют обязательной очистки, что может повредить тонким микросхемам;
• Сам контакт с данным флюсом оказывается не очень приятным в работе из-за запаха и консистенции.

Состав и физико-химические свойства паяльного жира

Состав паяльного жира зависит от того, к какой именно разновидности он относится. Самым простым является нейтральный, так как в нем имеется лишь канифольно-стеариновая основа. Активный паяльный жир состоит из следующих компонентов:

• Парафин;
• Вазелин;
• Вода деионизированная;
• Хлорид цинка;
• Хлорид амония.

Свойства флюса обеспечивают мягкость проведения самого процесса. Благодаря нему припой сам принимает подобную жиру форму и легко растекается по поверхности. В отличие от других флюсов, этот обеспечивает ровную поверхность растекшегося металла без деформированных участков. Это заметно еще во время лужения, так как пленка припоя накладывается на основной металл без бугорков и резких переходов одним легким движением.

Растворить паяльный жир можно в органических растворителях, что хорошо проходит при высоких температурах. Во время пайки он сам легко меняет свою структуру, становясь более податливым. Вязкость вещества перед самим процессом обеспечивает легкую подготовку и расположение флюса, а далее переход в жидко состояние при повышении температуры помогает лучшему растеканию

Особенности выбора

Хранение флюса такого типа, вне зависимости от разновидности, должно происходит в темных и прохладных местах, чтобы он не перегревался.»

Прежде чем выбирать, следует определиться для чего нужен паяльный жир, так как от этого зависит разновидность. Если вам требуется выполнять обыкновенные процедуры по пайке, не сталкиваясь с особенно сложными условиями и старыми деталями, то вполне подойдет обыкновенный нейтральный паяльный жир. Он безопаснее и проще в использовании, а также не вызывает коррозию на металле.

Если вам необходимо подготовить к спайке металлические изделия, которые давно были в эксплуатации и сильно пострадали от ржавчины и других типов загрязнения, то здесь уже желательно применять активный жир. Для стандартных процедур его не стоит выбирать, так как он дает большую вероятность возникновения коррозии на месте соединения. Чтобы этого не допустить, требуется тщательно очищать место спайки после процедуры, так как жир всегда оставляет следы.

Также стоит рассмотреть объемы и тару, в которых ведется поставка. Если вы решили использовать именно этот флюс и дискомфорт применения, а также небольшой риск возникновения коррозии, вас не пугает, то желательно брать объем побольше, так как это действительно качественное вещество, которое поможет улучшить качество пайки. Если вы берете ее для первого раза, то следует подобрать минимальный объем, который можно будет быстро использовать и понять, насколько она подходит лично для вас.

Следует брать жир для пайки только соответствующий принятым ГОСТам.»

Особенности применения и пайки

Многие люди, которые впервые сталкиваются с подобным веществом, задаются вопросом, как паять паяльным жиром. Здесь нет особых сложностей, так как сам процесс пайки очень поход на все остальные. В первую очередь нужно подготовить поверхность основного металла, чтобы она была максимально чистая.

Дальнейшим этапом идет лужение спаиваемых поверхностей. Для этого жало паяльника, макается во флюс и берется небольшое количество припоя.

Процесс лужения поверхностей

Поверхность пайки также должна быть покрыта жиром. Затем расплавленный припой покрывает тонким слоем всю поверхность, что позволяет защитить его тот повторного образования окислов и прочих налетов. Жировая пленка от такого флюса не образуется.

Расплавление паяльного жира

Затем детали соединяются между собой и на них накладывается более толстый слой припоя, который должен обволакивать полную площадь соединения с небольшим запасом. После этого нужно очистить поверхность при помощи.

Полезные советы

Важным условием при ремонте аппаратуры с использованием паяльных смесей является стабильное качественное соединение деталей. Иногда, чаще всего у начинающих паяльщиков, получается брак при пайке контактных узлов.

Причиной этому может служить нарушение химического состава флюса, когда удельный вес превышает установленную норму, и в процессе действия вещество не всплывает на поверхность. Растворяясь в деталях, не лучшим образом на них влияет.

Чтобы избежать таких ситуаций, перед началом работы необходимо проверить паяльный жир на пригодность. Для этого смесь наносят на пластину основного металла, разогревают на небольшом огне.

Появившийся белый налет после испарения влаги, должен плавиться и плавно растекаться. Если жир собирается в шарики, это говорит о его непригодности.

Для проверки нейтральности смеси, приготовленной в домашних условиях, необходимо один грамм вещества нанести на бумагу.

В образовавшееся пятно ввести каплю кислотно – щелочного индикатора, который быстро проведет наглядное исследование. При правильной концентрации компонентов, вещество свой цвет не меняет.

Одной из важных составляющих процесса пайки является использование флюса, который подбирается в зависимости от специфики технологического процесса. К примеру, это может быть паяльный жир, существенно улучшающий качество создаваемого соединения.

Как пользоваться паяльным жиром

Вязкая консистенция средства облегчает нанесение флюса в нужные точки пайки. Флюс переносят зубочисткой, любым удобным продолговатым предметом. Паяльный жир загружают в бокс одноразового шприца. С его помощью хорошо контролировать дозировку геля.

Перед нанесением флюса место пайки очищают от различных загрязнений. Для этого используют марлевые тампоны, чистую ветошь или любую ткань, смоченную в растворе моющего средства. В крайнем случае, контакты протирают спиртом.

Лужение меди с нейтральным жиром

Важно! Ни в коем случае нельзя оставлять следы геля после пайки. Остатки жира удаляют специальными растворителями и мыльным раствором. Особенно опасен активный жир

Его частицы могут спровоцировать коррозию соединений радиодеталей

Особенно опасен активный жир. Его частицы могут спровоцировать коррозию соединений радиодеталей.

Рецепты приготовления

Иногда, при ремонте электроприборов в домашних условиях, возникает крайняя необходимость в создании паяльной смеси своими руками. Сам процесс изготовления не требуется больших усилий и средств, главное иметь в наличии нужный материал и соблюдать последовательность действий.

Для получения нейтрального паяльного жира, необходимо канифоль поместить в емкость, довести до стадии расплавления. Затем, помешивая, добавить стеарин. Во время остывания массы можно определить ее вязкость. При быстром затвердении жира процедуру повторяют, добавляя стеарин до получения нужной консистенции.

Приготовление активной смеси в домашних условиях является процессом непростым, требующим точного процентного соотношения всех компонентов. Для жира необходимо:

• воды – 2%;
• технического вазелина – 10%;
• хлористого цинка – 10%;
• пасты ГОИ 54 – 78%.

В посуду из фарфора всыпают порошок из хлористого цинка, заливают водой и не спеша, аккуратно размешивают. В полученную массу добавляют технический вазелин. Все перемешивается до образования однородной жидкости.

В полученную эмульсию не большими порциями вводят пасту ГОИ. Готовую смесь тщательно размешивают для равномерного распределения всех компонентов, помещают в банку.

Важным условием при ремонте аппаратуры с использованием паяльных смесей является стабильное качественное соединение деталей. Иногда, чаще всего у начинающих паяльщиков, получается брак при пайке контактных узлов.

Причиной этому может служить нарушение химического состава флюса, когда удельный вес превышает установленную норму, и в процессе действия вещество не всплывает на поверхность. Растворяясь в деталях, не лучшим образом на них влияет.

Чтобы избежать таких ситуаций, перед началом работы необходимо проверить паяльный жир на пригодность. Для этого смесь наносят на пластину основного металла, разогревают на небольшом огне.

Появившийся белый налет после испарения влаги, должен плавиться и плавно растекаться. Если жир собирается в шарики, это говорит о его непригодности.

Для проверки нейтральности смеси, приготовленной в домашних условиях, необходимо один грамм вещества нанести на бумагу.

В образовавшееся пятно ввести каплю кислотно – щелочного индикатора, который быстро проведет наглядное исследование. При правильной концентрации компонентов, вещество свой цвет не меняет.

Все, кто занимался пайкой, знают, что для этой процедуры требуется олово (припой) и флюс. Существует много разновидностей последнего, которые подбираются в зависимости от технологии процесса, паяльный жир — один из них. Одна часть новичков и любителей, предпочитают использовать канифоль или паяльный флюс, поскольку считают такой способ более удобным. Другие просто не знают о существовании паяльного жира и его отличительных качествах.

Чтобы устранить этот пробел в знаниях, давайте рассмотрим, что представляет собой это вещество, какими свойствами оно обладает, а также узнаем его область применения.

Как правильно использовать

После покупки паяльного жирового состава останется узнать правила его применения. Чтобы подобный флюс для пайки выполнил свою задачу, нужно выполнить такие шаги:

1. Обеспечить хорошее проветривание помещения, защиту для органов дыхания.
2. Подготовить поверхность, зачистив ее и обезжирив.
3. Сделать лужение. Жало паяльника перед этим сначала помещается во флюс, а уже потом берется немного специального припоя. Расплавленное олово поможет припою лучше распределиться.
4. Поверхность, на которой будет производиться пайка, тоже покрывается жиром. Слой должен быть тонким, но достаточным, чтобы покрыть собой все неровности и зазоры.
5. Поверхность пайки нагревается жалом паяльника, из-за чего нагреется и жировой состав. При плавлении он устранит окислы, растягиваясь по поверхности. Когда флюс полностью выгорит, останется пленка, которая защитит металл от коррозии и окисления. Теперь можно наносить припой.
6. Детали, которые должны быть спаяны, соединяются друг с другом. На них припой накладывается толстым слоем. Он покрывает собой весь шов с небольшим запасом.

Останется только очистить место пайки от следов жирового флюса. Для этого используется изопропанол или бензин.

Перед началом работы стоит также проверять, не испортился ли паяльный жир. Для этого немного флюса помещают на металл, а потом прогревают. Влага испарится, останется белый налет, который тоже должен начать плавиться и растягиваться ровным слоем. Но иногда этого не происходит, налет начинает стягиваться в шарики. Это значит, что пользоваться жировым составом больше нельзя.

Особенности выбора

Выбор конкретного состава определяется перечнем работ, материалов и размеров спаиваемых деталей.

Для спаивания обычных, не чрезмерно окислившихся деталей, можно смело выбирать нейтральный паяльный флюс. Он менее вреден, его остатки проще удалить. Кроме того, нет риска начала вторичных коррозионных процессов, вызываемых остатками жира.

Если же в работу идут детали и конструкции, сильно корродировавшие и загрязненные, то преимущество получает активный жир.

Имеет смысл оценить расфасовку составов. Если у вас нет практического опыта применения данного флюса, или объем работ предстоит ограниченный, то лучше приобретать маленькие баночки.

Пайка нейтральным жиром

После того, как вы убедитесь в высоких качествах жира и его соответствии намеченному перечню и объему работ, можно брать большие расфасовки — единица веса в них обойдется заметно дешевле.

Как правильно выбрать флюс

Например, для начинающих электронщиков отлично подойдет самая обычная канифоль. Она дешевая, не такая токсичная, да и поможет приобрести начальные азы ремесла. Так же подойдет для пайки проводов, особенно если вам нужно припаять не один десяток. Жидкая канифоль удобная в нанесении на многожильные провода. Она полностью обволакивает спаиваемые контакты.

Для радиолюбителей и начинающих электронщиков, можно попробовать жидкую канифоль и пастообразный флюс RMA233. Опционально можно добавить к этому ЛТИ-120, как усиленную версию канифоли.
Однако, если у вас уже есть паяльная станция (а это, как правило, и паяльник и фен), то нужно пробовать более профессиональные флюсы.

Так же если вам надо паять много проводов и DIP контактов, то жидкая канифоль или ФКЭТ — это очень хороший выбор. Во время пайки вы контролируете процесс и если что-то не пропаяется, то можете снова нанести флюс и пройтись паяльником. Не высокая цена, характер работы и массовость не оставляют конкурентов другим флюсам.
Если же пайка идет с трудом, то оцените место пайки и сечение проводов. Вполне возможно, что мощности вашего паяльника не хватает для прогрева. (мощность — это не только температура, а еще и площадь жала).

Если вы решили заниматься ремонтом и SMD пайкой, то лучше всего использовать пастообразные флюсы. Для таких работ хорошо подойдет RMA223 и ему подобные в ценовой категории. Таким флюсом можно паять и радиодетали, и разъемы (пайка SIM разъемов, micro USB) и шлейфа.

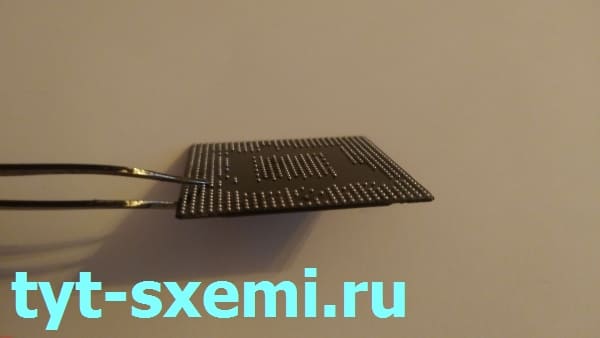

Для BGA пайки требования к флюсам намного выше остальных.
Специфика пайки очень сложная. Она занимает больше времени, навыков и средств. Вы не сможете проконтролировать результат пайки визуально. Единственный способ – это тестирование работы. А раз вы не можете проконтролировать визуально результат работы, то и прогнозировать гарантийный срок проще на кофейной гуще. Конечно можно «увидеть» результат пайки при помощи рентгеновских снимков, но это уже промышленное оборудование.
К тому же, очень трудно удалить остатки флюса с места пайки. Можно попытаться при помощи ультразвуковой ванны, однако если вы полностью не просушите плату горячим воздухом, то неизвестно как себя поведем чистящее средство (бензин или изопропил) в смеси с остатками пайки в мало воздушном пространстве. Поэтому к флюсам для этих работ предъявляется одно из главных требований – без необходимости очистки места пайки и в отсутствие электрического сопротивления.

И будет сложно понять, что именно послужило повторной поломке – сам чип, другая неисправность, механическое повреждение или же качество припоя.

Поэтому, лучше всего приобретайте для такой работы флюсы с хорошими отзывами. Да, такие флюсы могут стоить и по 2000 и по 8000 за 100 мл и даже за 50 мл, но это цена за высокое качество и гарантию от производителя. Например, флюс MARTIN или флюсы Interflux. Конечно, такими дорогими флюсами не стоит паять провода или простые конструкции, ремонты. Эти продукты позволяют исключить из большого списка вероятной повторной неисправности плохую пайку, сопротивление и коррозию.

По состоянию

Флюсы бывают разными по форме и состоянию. Есть твердые, жидкие и пастообразные. В целом они почти полностью различаются по своим параметрам и свойствам.

Жидкие

Жидкие флюсы уже имеют лучше свойства по сравнению с твердыми. Их намного проще наносить и существенно сокращается время пайки. Недостаток — это быстрое высыхание на открытом воздухе, в случае пролива такого состава на поверхность – её трудно будет оттереть. К такому типу относится, например, жидкая канифоль. Она обычно продается в баночках с кисточкой. Если вы используете жидкую канифоль – не подносите её на горячую поверхность кисточкой. Из-за высокой температуры кисточка может деформироваться и её невозможно вернуть в прежнее состояние.

Твердые

К твердым относится самая обычная канифоль, паяльный жир. Достоинство таких флюсов — это цена. Кстати, таблетки аспирина – это тоже вполне себе твёрдый флюс. Недостаток – это неудобство нанесения (сначала на паяльник, потом на место пайки и т.д.), некоторые виды пайки недоступны, слабое удаление окислов до и во время пайки, крайне низкий эффект поверхностного натяжения, много следов на месте работ и большое количество испарений при пайке.

Пастообразные

Жидкие и твердые флюсы не рекомендуется использовать в BGA пайке. Они сильно кипят, и для поверхностного монтажа есть пастообразные флюсы. Пастообразные флюсы — это лучшие из представленных типов. Например, их очень удобно наносить. Они не высыхают на воздухе, имеют отличные свойства при пайке (зависит, конечно, от цены) и возможны все виды пайки. К недостаткам можно разве что отнести то, что в продаже есть много подделок знаменитых производителей (однако, некоторые подделки по уровню приближаются к эталону), вредные испарения и конечно же цена.

Слишком дешевые флюсы ужасно паяются. Еще одно неоспоримое преимущество пастообразности — это то, что можно использовать шприцы с тонкими иглами (острый наконечник иглы нужно срезать), тем самым очень точно дозируя порцию флюса, и не размазывая его по всей плате. К тому же, отмываются просто и некоторые из них допустимо не смывать вообще (которые используются в BGA пайке, где в принципе чистка очень затруднительна). Лучшее нанесение пастообразного флюса – это шприц. Вы можете точно и экономно делать дозировку флюса при помощи шприца. Достаточно простого аптечного шприца, острую часть иглы спиливаем и можно свободно сделать длину дозатора как вам удобно. К тому же, металлическая игла не деформируется от высокой температуры так, как кисточка и можно смело добавлять флюс в процессе паяльных работ.

Удобное нанесение пастообразного флюса – это еще один плюс в копилку преимуществ пастообразных веществ. Так же есть и так называемые флюсовые пистолеты, но намного большего размера и не очень удобны при микропайке. И если вы не планируете в промышленном масштабе паять платы каждый день, то пистолеты для флюса вам не нужны.

Кстати, флюсы бывают в составе многих припоев и паяльных паст. С подобным припоем работать проще и быстрее.

Итог

Чтобы определиться, какой флюс выбрать, нужно тщательно взвесить «за» и «против» по таким критериям, как:

• Опыт в паяльных работах;
• Характер пайки;
• Требуемый результат;
• Бюджет.

Новичкам подойдет канифоль, чтобы спаять простенький радиоконструктор, собрать схему усилителя, или попаять провода.
Это научит начальным познаниям. Однако, чтобы научиться лучше паять и получать больше опыта, необходимо пробовать и другие материалы.

Подытожим оптимальный выбор паяльных флюсов для начинающих электронщиков и радиолюбителей:

1. Жидкая канифоль с кисточкой (Для DIP пайки, проводов и конструкторов);
2. RMA-223 (или его «копия» хорошего качества, для BGA и SMD. Заправляйте в шприц, чтобы экономнее его использовать);
3. ЛТИ-120 с кисточкой (Используйте там, где жидкая канифоль не справляется.)

Паяльную кислоту лучше вообще не покупать, если вы паяете электронику, и тем более провода, которые и без кислоты отлично паяются канифолью.

В целом, для ремонта это однозначно безотмывочные флюсы. Например, в сфере мобильной и портативной техники необходимы такие флюсы, которые можно не отмывать. Это и BGA пайка, где физически трудно удалить остатки следов пайки под микросхемами.
