Преимущество кабельного ввода ГЕРДА
Установлена заглушка отверстия под кабель, изготовленная из трудногорючего, ударопрочного и химически стойкого пластика. Позволяет применять кабельный ввод без смонтированного кабеля. При монтаже кабеля заглушка удаляется
- Материал изготовления кабельного ввода:
- никелированная латунь (по умолчанию)
- «Л» – латунь
- «Н» – нержавеющая сталь
- Различные типы присоединительной резьбы:
- «М» – метрическая с шагом 1,5 по ГОСТ 24705
- «G» – трубная цилиндрическая ГОСТ 6357
- «N» – коническая K по ГОСТ 6111 (NPT)
- «R» – коническая R по ГОСТ 6211 (BSPT)
Резьба типа «M» и «G» может изготавливаться удлиненной (Д)

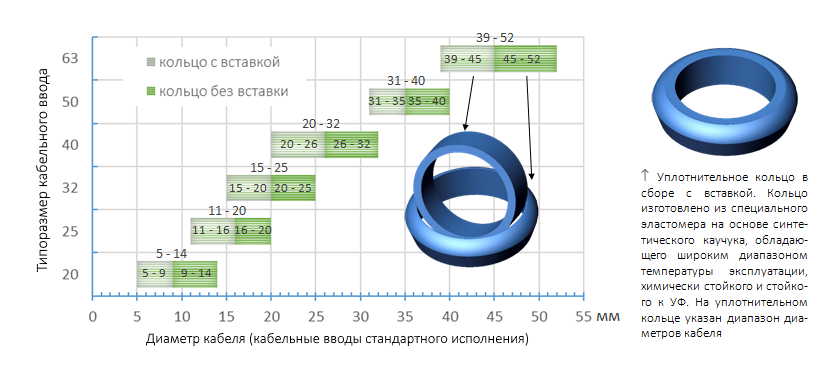

- Всего лишь одно уплотнительное кольцо со вставкой на весь диапазон диаметров кабеля. Кольцо невыпадающее, поэтому его не потерять случайно
- Максимально широкий диапазон диаметров кабеля – по сравнению с вводами других производителей он больше до 30%
- Уплотнительное кольцо защищает кабель от выдергивания и скручивания, а также обеспечивает защиту от воздействия окружающей среды
- Резиновое маслобензостойкое кольцо в основании ввода не позволяет пыли и влаге проникнуть через резьбовое соединение внутрь электрооборудования. Кольцо установлено в специальный паз, поэтому при закручивании ввода кольцо не повреждается и не раздавливается
Допустимый диаметр кабеля
Допустимый диаметр кабеля зависит от Ex-маркировки кабельного ввода:
- 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X – стандартное исполнение, максимально широкий диапазон диаметров кабеля (см. таблицу 1),
- 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da – усиленное исполнение, диапазон диаметров кабеля несколько меньше (см. таблицу 2), но при этом обеспечивается максимальная стойкость к выдергиванию и скручиванию кабеля. Кабельный ввод предотвращает выскальзывание кабеля при приложенном к нему усилии растяжения, равным в ньютонах 20-кратному значению (в мм) диаметра кабеля.
Кабельные вводы стандартного и усиленного исполнения отличаются друг от друга только нанесенной на корпус лазерной маркировкой, других конструктивных отличий нет. При отсутствии указаний от заказчика поставляются кабельные вводы с Ex-маркировкой 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X (стандартного исполнения). Чтобы заказать кабельный ввод усиленного исполнения, в коде заказа нужно указать Ex-маркировку, например: ГЕРДА-КВ-М20 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
Таблица 1. Диаметры кабелей вводов стандартного исполнения 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X | |||
---|---|---|---|
Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |
минимум | максимум | ||
20 | 5 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
25 | 11 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
32 | 15 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
40 | 20 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
50 | 31 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
63 | 39 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
Таблица 2. Диаметры кабелей вводов усиленного исполнения 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex ta IIIC Da | |||||
---|---|---|---|---|---|
Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |||
Уплотнительное кольцо с установленной вставкой | Уплотнительное кольцо без вставки | ||||
минимум | максимум | минимум | максимум | ||
20 | 6 | 9 | 11 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
25 | 13 | 16 | 16 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
32 | 18 | 20 | 22 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
40 | 22 | 26 | 28 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
50 | 32 | 35 | 36 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
63 | 39 | 45 | 46 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
Подробнее см. файл “Каталог кабельные вводы серии ГЕРДА-КВ и аксессуары.” (сслыка на PDF вначале этой страницы)
Условное обозначение при заказе дополнительной гайки ТУ1690-020-45416838-2008
Пример обозначения при заказе | Описание гайки |
---|---|
ГП-К1/2″ ТУ1690-020-45416838-2008 | Плоская гайка для соединителя герметичного металлорукава ГЕРДА-СГ-16-Н-К1/2″ |
ГЭ-М25х1,5 ТУ1690-020-45416838-2008 | Гайка эквипотенциальная для соединителя герметичного металлорукава ГЕРДА-СГ-22-Н-М25х1,5 |
Таблица 5. | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Для герметичного металлорукава | Код заказа соединителя ГЕРДА-СГН — наружная резьбаВ — внутренняя резьбаТр — на трубуМ — метрическая (1) резьбаК — коническая дюймовая NPT (2) | Размеры соединителя (3) ГЕРДА-СГ, мм | Гайка плоская ГП | Гайка эквипотенциальная ГЭ | |||||||||
Код заказа гайки ГП | Размер(3),мм | Код заказа гайки ГЭ | Размер(3),мм | ||||||||||
Внутренний диаметротверстия, мм | A | B | Ключ C | Ключ E | Ключ D | А | Ключ В | А | Ключ В | ||||
ГЕРДА-МГ-16 | ГЕРДА-СГ-16-Н-М20х1,5 | 13,9 | 37 | 13 | 29 | 27 | – | ГП-М20х1,5 | 3 | 24 | ГЭ-М20х1,5 | 3,7 | 24 |
ГЕРДА-СГ-16-В-М20х1,5 | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-16-Н-К1/2″ | ГП-К1/2″ | 4 | 27 | – | – | – | |||||||
ГЕРДА-СГ-16-В-К1/2″ | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-16-Тр(4) | 58 | – | 30 | 36 | 36 | – | – | – | – | – | – | ||
ГЕРДА-МГ-22 | ГЕРДА-СГ-22-Н-М25х1,5 | 18,5 | 40 | 15 | 35 | 33 | – | ГП-М25х1,5 | 3,5 | 30 | ГЭ-М25х1,5 | 4,5 | 30 |
ГЕРДА-СГ-22-В-М25х1,5 | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-22-Н-К3/4″ | ГП-К3/4″ | 4 | 32 | – | – | – | |||||||
ГЕРДА-СГ-22-В-К3/4″ | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-22-Тр(4) | 60 | – | 36 | 41 | 46 | – | – | – | – | – | – | ||
ГЕРДА-МГ-25 | ГЕРДА-СГ-25-Н-М32х1,5 | 23,8 | 46 | 15 | 45 | 43 | – | ГП-М32х1,5 | 4 | 41 | ГЭ-М32х1,5 | 5 | 41 |
ГЕРДА-СГ-25-В-М32х1,5 | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-25-Н-К1″ | ГП-К1″ | 7 | 36 | – | – | – | |||||||
ГЕРДА-СГ-25-В-К1″ | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-25-Тр(4) | 66 | – | 46 | 46 | 50 | – | – | – | – | – | – | ||
ГЕРДА-МГ-35 | ГЕРДА-СГ-35-Н-М40х1,5 | 31,8 | 52 | 16 | 54 | 52 | – | ГП-М40х1,5 | 5 | 46 | ГЭ-М40х1,5 | 6 | 50 |
ГЕРДА-СГ-35-В-М40х1,5 | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-35-Н-К1.1/4″ | ГП-К1.1/4″ | 7 | 46 | – | – | – | |||||||
ГЕРДА-СГ-35-В-К1.1/4″ | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-35-Тр(4) | 72 | – | 55 | 55 | 60 | – | – | – | – | – | – | ||
ГЕРДА-МГ-40 | ГЕРДА-СГ-40-Н-М50х1,5 | 36,8 | 56 | 18 | 63 | 60 | – | ГП-М50х1,5 | 5 | 55 | ГЭ-М50х1,5 | 6,2 | 60 |
ГЕРДА-СГ-40-В-М50х1,5 | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-40-Н-К1.1/2″ | ГП-К1.1/2″ | 7 | 55 | – | – | – | |||||||
ГЕРДА-СГ-40-В-К1.1/2″ | – | – | – | – | – | – | |||||||
ГЕРДА-СГ-40-Тр(4) | 74 | – | 65 | 65 | 70 | – | – | – | – | – | – |
1 – метрическая резьба М по ГОСТ 24705-2004 (ISO 724:2003) с шагом 1,5.2 – резьба NPT соответствует российскому стандарту резьбы K (ГОСТ 6111-52, коническая дюймовая с углом профиля 60 градусов).3 – приводятся для справки, производитель может изменить размеры без предварительного уведомления.4 – допустимый диаметр трубы для соединителя на трубу указан в таблице 4

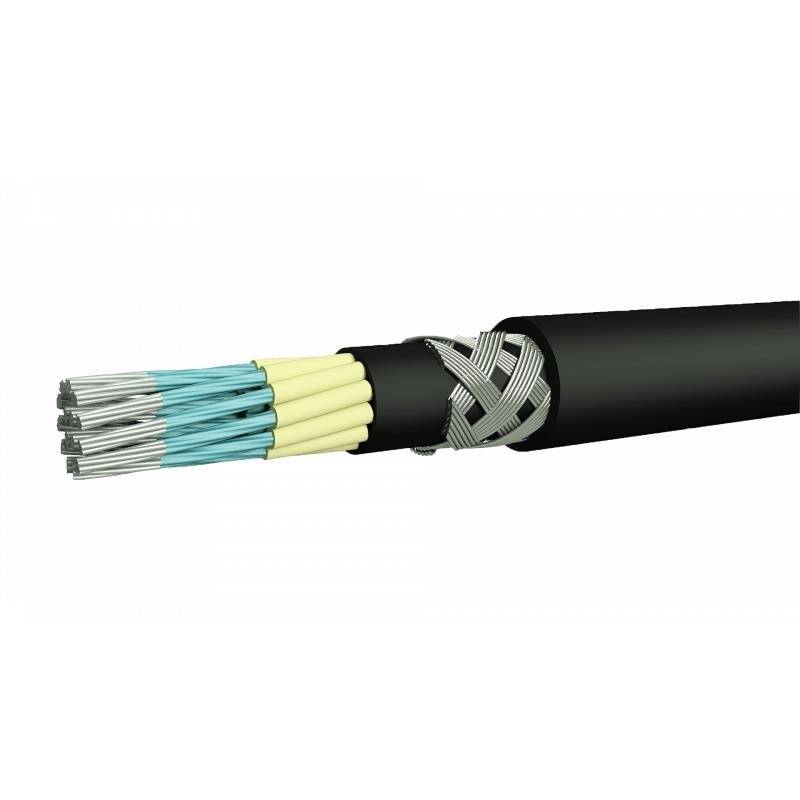

Конструкция кабеля
Жилы
Кабели ГЕРДА-КСд выпускаются с многопроволочными медными жилами или медными лужеными «л» жилами (ГОСТ 22483) 5 класса, жилы секторной формы «мс» сечением от 50 до 240 мм² — 2 класса.
Номинальное сечение скрученных жил, пар «х2», троек «х3», четверок «х4» указано в таблице 1. По согласованию с заказчиком допускается изготовление кабелей с жилами сечением от 0,50 до 35 мм² 2 класса гибкости по ГОСТ 22483.
В огнестойких кабелях «FR» поверх токопроводящих жил наложена обмотка из двух слюдосодержащих лент, которые при пожаре не позволяют жилам замыкаться между собой.
Изоляция жил может быть изготовлена из материала (см. таблицу 2):
- «П» — полимерная композиция, не содержащая галогенов,
- «Пс» — сшитый полиэтилен,
- «Т» — термопластичный эластомер.
Маркировка изолированных жил цветовая или цифровая (в виде арабских цифр, с расстояниями между ними не более 50 мм). Предпочтительный цвет изоляции жил, скрученных в общий сердечник, указан в таблице 3.
Жилы сечением от 0,35 до 2,5 мм² могут быть скручены в пары «х2», тройки «х3» или четверки «х4».
Кабели с общей скруткой жил могут иметь одну жилу заземления «(PE)» желто-зеленого цвета.
Индивидуальный экран
В кабелях 0,15/0,25 кВ каждая жила (пара, тройка, четверка) может иметь индивидуальный экран:
- «Э» — обмотка из алюмофольгированной пленки (алюмофлекс) с медной многопроволочной луженой дренажной жилой (конструкция дренажной жилы приведена в таблице 4),
- «Эм» — оплетка из медных проволок,
- «Эл» — оплетка из медных луженых проволок,
- «ЭЭл» — поверх обмотки из алюмофлекса наложена оплетка из медных луженых проволок,
- «Эмф» — обмотка из меднофольгированной пленки с медной многопроволочной луженой дренажной жилой.
В кабелях 0,6/1 кВ каждая жила может иметь индивидуальный экран «Эм» или «Эл».
Поверх каждого индивидуального экрана наложена изолирующая полимерная пленка, поэтому между соседними экранами отсутствует электрический контакт. По согласованию с заказчиком поверх каждого индивидуального экрана может быть наложен экструдированный слой из полимерного материала, идентичный материалу оболочки.
Сердечник
В кабелях с общей скруткой жил сечением свыше 10 мм² внутренний промежуток между жилами заполняется корделем. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки.
Общий экран
Поверх обмотки из водоблокирующей ленты может быть наложен общий экран вида:
- «Э», «Эм», «Эл», «ЭЭл», «Эмф» — в кабелях 0,15/0,25кВ;
- «Эм», «Эл» — в кабелях 0,6/1 кВ, под общим экраном накладывается экструдированная внутренняя оболочка.
Заполнитель
Для придания кабелю круглой формы и для заполнения наружных промежутков между жилами — поверх общего экрана или водоблокирующей ленты накладывается:
- экструдированный разделительный слой — в небронированных кабелях,
- экструдированная внутренняя оболочка — в бронированных кабелях.
Броня
Кабели могут иметь броню:
- «К» — оплетка из стальных оцинкованных проволок диаметром (0,30-0,40) мм,
- «Б» — стальные оцинкованные ленты толщиной (0,20-0,30) мм.
Наружная оболочка
Наружная оболочка может быть изготовлена из материала (см. таблицу 2):
- ПВХ пластикат пониженной пожарной опасности,
- полимерная композиция, не содержащая галогенов,
- термопластичный эластомер.
Цвет наружной оболочки кабеля определяется при заказе, при отсутствии указаний оболочка изготавливается черного цвета.
Кабель МКЭШв, МКЭКШВ
МКЭШвМКЭШв-ХЛМКЭШвнг(А)-ХЛМКЭШвнг(А)-LS
Количество жил, сечение и диаметр кабелей показан в таблице ниже | |
---|---|
Кол-во жил и сечение,мм² | Диаметр кабеля, мм |
2´0,35 | 6,66 |
3´0,35 | 6,9 |
5´0,35 | 7,89 |
7´0,35 | 8,42 |
10´0,35 | 10,61 |
14´0,35 | 11,35 |
2´0,5 | 6,96 |
3´0,5 | 7,23 |
5´0,5 | 8,3 |
7´0,5 | 8,88 |
10´0,5 | 11,22 |
14´0,5 | 12,01 |
2´0,75 | 7,46 |
3´0,75 | 7,7 |
5´0,75 | 8,89 |
7´0,75 | 9,53 |
10´0,75 | 12,09 |
14´0,75 | 12,98 |
Количество пар, сечение и диаметр кабелей показан в таблице: | |||
---|---|---|---|
Кол-во пар и сечение,мм² | Диаметр кабеля, мм | Кол-во пар и сечение,мм² | Диаметр кабеля, мм |
1х2х0,5 | 6,47 | 1х2х1,20 | 8,57 |
2х2х0,5 | 8,33 | 2х2х1,20 | 10,88 |
4х2х0,5 | 10,68 | 4х2х1,20 | 14,27 |
5х2х0,5 | 11,62 | 5х2х1,20 | 15,47 |
7х2х0,5 | 13,66 | 7х2х1,20 | 17,56 |
8х2х0,5 | 14,4 | 8х2х1,20 | 18,49 |
10х2х0,5 | 15,73 | 10х2х1,20 | 20,2 |
14х2х0,5 | 18,06 | 14х2х1,20 | 22,14 |
1х2х0,75 | 7,49 | 1х2х1,50 | 8,69 |
2х2х0,75 | 9,47 | 2х2х1,50 | 11,18 |
4х2х0,75 | 12,3 | 4х2х1,50 | 14,81 |
5х2х0,75 | 13,72 | 5х2х1,50 | 16,11 |
7х2х0,75 | 15,49 | 7х2х1,50 | 18,37 |
8х2х0,75 | 15,98 | 8х2х1,50 | 19,38 |
10х2х0,75 | 17,42 | 10х2х1,50 | 21,23 |
14х2х0,75 | 19,21 | 14х2х1,50 | 24,31 |
1х2х1,00 | 7,69 | 1х2х2,50 | 9,79 |
2х2х1,00 | 9,76 | 2х2х2,50 | 12,45 |
4х2х1,00 | 12,81 | 4х2х2,50 | 16,61 |
5х2х1,00 | 13,88 | 5х2х2,50 | 18,13 |
7х2х1,00 | 15,73 | 7х2х2,50 | 20,76 |
8х2х1,00 | 16,55 | 8х2х2,50 | 21,93 |
10х2х1,00 | 18,06 | 10х2х2,50 | 24,67 |
14х2х1,00 | 19,97 | 14х2х2,50 | 27,68 |
Высоковольтные кабельные сети
Высоковольтные кабельные сети эксплуатируются для передачи электроэнергии высокого напряжения более 6 кВ.
Для высоковольтной сети применяется силовой кабель, изготавливаемый специально для предприятий. Учитывая постоянную работу высоковольтной кабельной сети в условиях передачи сверхтоков, и высокое требование для работы на предприятиях, изоляционный материал силовых кабелей имеет толщину не менее 6 мм и повышенную защиту от возгорания.
Головной станцией высоковольтной кабельной сети служит генерирующее предприятие или подстанция, а приемным устройством трансформаторная будка.
Конструкция кабеля
Номинальный диаметр медных токопроводящих жил
(см. ): 0,32 мм; 0,4 мм; 0,5 мм; 0,64 мм; 0,7 мм.
В телефонных кабелях ГЕРДА-ТП изоляция жил может быть (на выбор, см. ):
- полиэтиленовая «П»,
- пленкопористая полиэтиленовая «пп»,
- сшитый полиэтилен «Пс»,
- кремнийорганическая резина «Р».
Изоляция жил кабелей ГЕРДА-СТ выполнена из полиэтилена «П».
Изоляция жил станционных кабелей ГЕРДА-ТС изготавливается из материалов:
- ПВХ «В»,
- полиэтилена «П»,
- сшитого полиэтилена «Пс»,
- термопластичного эластомера «Т».
Изолированные жилы, резко отличающиеся по цвету изоляции, скручены в пары (тройки).
Кабели с числом пар (троек) до 100 включительно могут быть скручены методом повивной скрутки или методом пучковой скрутки.
При повивной скрутке все пары (тройки) могут иметь:
- индивидуальную расцветку (см. );
- наличие одной счетной и одной направляющей пары с расцветками, отличающимися от всех остальных пар в повиве и между собой;
- цифровую маркировку.
При пучковой скрутке сердечник кабеля с числом пар (троек) до 100 включительно выполнен из групп (элементарных 5-ти или 10-ти парных пучков) с отличительной расцветкой скрепляющих нитей (см. ). В кабелях с числом пар более 100 сердечник скручивается из главных пучков, состоящих из 50 или 100 парных пучков.
По согласованию с заказчиком в центре сердечника могут размещаться 2 сигнальные жилы (для 10÷100 парных кабелей) или 4 сигнальные жилы (для 100 и более парных кабелей).
Кабели, предназначенные для прокладки в условиях повышенной влажности, изготавливаются с водоблокирующими лентами «в» или с гидрофобным заполнителем «З».
Кабели с индексом «FR» – огнестойкие, их изоляция жил выполнена из кремнийорганической резины. Такие кабели сохраняют работоспособность не менее 180 минут в условиях воздействия открытого пламени и температуры +750°С (ПО1 по ГОСТ 31565-2012).
Кабели ГЕРДА-ТП и ГЕРДА-ТС имеют общий экран из алюмополимерной ленты с луженной дренажной жилой.
Оболочка кабелей с обозначением материала «П» изготавливается из полиэтилена, при наличии индекса «нг(А)-HF» – из полимерных композиций, не содержащих галогенов.
Кабели с обозначением материала «В» имеют оболочку из ПВХ пластикатов, с индексом «нг(А)» – из ПВХ композиции пониженной горючести, с индексом «нг(А)-LS» – пониженной пожароопасности и низким уровнем дымогазовыделения. У кабелей с обозначением материала «Т» оболочка изготавливается из термопластичных эластомеров, имеющих расширенный диапазон рабочих температур: от минус 50° до +125°С.
Специальные кабели ГЕРДА-СТ имеют алюминиевую оболочку «А» обеспечивающую защиту от повышенных электромагнитных влияний.
Оболочка кабелей, предназначенных для подвеса на опорах линий связи, накладывается одновременно на сердечник кабеля и стальной трос, выполняющий функцию несущего элемента.
Кабели могут иметь броню из стальных оцинкованных проволок или из стальных оцинкованных лент, наружные защитные покровы соответствуют ГОСТ 7006.
Кабели, к которым предъявляются повышенные требования к внешним воздействующим факторам, могут быть изготовлены в следующих исполнениях:
«Т» — теплостойкое (до +200°С, для материала «Т»);
«ХЛ» — холодостойкое;
«ЭХЛ» — стойкое к экстремально холодным условиям, монтаж кабелей до минус 40°С;
«УФ» — стойкое к ультрафиолету;
«Х» — стойкое к кислотам, щелочам и средам с высоким содержанием сероводорода;
«М» — маслобензостойкое;
«ЗГ» — оболочка, стойкая к грызунам, муравьям и термитам;
«ДВ60» — срок службы не менее 60 лет.
Подробное описание и технические характеристики:
Светосигнальное оборудование аэродромовОгнестойкие кабельные проходки
Огнестойкие кабельные проходки обеспечивают защиту от распространения горения по кабельным трассам (одиночным кабелям или пучкам кабелей, в том числе проложенным в лотках, коробах и т.п.) в местах прохождения через стены, междуэтажные перекрытия или выхода их наружу. Проходки могут располагаться вертикально или горизонтально. Проходки можно использовать во взрывоопасных зонах всех классов.
Предлагается два вида огнестойких кабельных проходок, каждый вид по-своему уникален. Потребителю необходимо выбрать вид, ориентируясь на индивидуальные особенности огнестойкой проходки:
- ГЕРДА-ПБ-FR – Проходка Блочная, создается из эластичных блоков.
- ГЕРДА-ПМ-FR – Проходка Монолитная, заливается в проем стены или перекрытия.
Уплотнители кольцевых пространств
Идеально герметизирует проходки для трубопроводов различного назначения (газ, вода, сточные воды) и кабели от напорных и безнапорных вод.
Основные области применения:
- Проход труб через стены и фундаменты
- Заделка резервуаров
- Уплотнение обсадных труб
Дисковое межфланцевое уплотнение «Pikotek»МеталлоконструкцииБыстровозводимые помещения
- штабов, центров управления;
- медицинских госпиталей;
- санитарно-бытовых комплексов (например, душевых помещений);
- временного жилья и др.
Рекомендации по выбору кабеля Куин или Герда

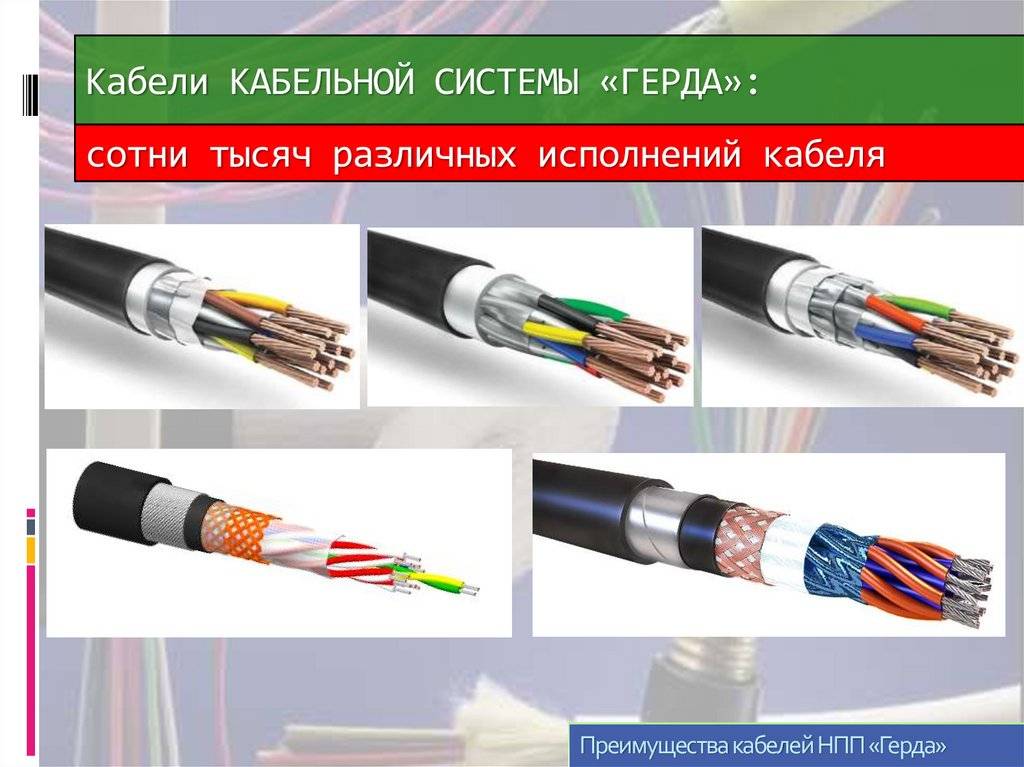

Кабели Куин и Герда являются популярными и надежными кабелями, позволяющими обеспечить передачу данных и электроэнергии с высокой надежностью. Однако выбор между этими двумя типами кабелей может быть неочевидным. В данной статье мы рассмотрим основные факторы, которые следует учитывать при выборе между кабелями Куин и Герда.
1. Различия в конструкции
Кабель Куин и кабель Герда имеют различную конструкцию, что может повлиять на их применение в разных ситуациях. Кабель Куин обычно имеет более гибкую структуру и более высокую термостойкость, что делает его подходящим для использования в условиях повышенной вибрации и высоких температур. Кабель Герда, в свою очередь, часто имеет более жесткую структуру и более низкую термостойкость, что делает его подходящим для более стандартных условий эксплуатации.
2. Требования к электрическим характеристикам
Если у вас есть специфические требования к электрическим характеристикам кабеля, таким как сопротивление, ёмкость или индуктивность, то необходимо учитывать эти факторы при выборе между кабелями Куин и Герда. Некоторые приложения могут требовать более низкого сопротивления и меньшей ёмкости, в то время как другие могут требовать более высокой индуктивности
Важно изучить спецификации обоих типов кабелей и выбрать тот, который соответствует вашим требованиям
3. Уровень экранирования
Еще один фактор, который следует учитывать при выборе кабеля Куин или Герда, — это уровень экранирования. Экранирование играет важную роль в защите кабеля от внешних электромагнитных помех. Кабель Куин обычно обладает более высоким уровнем экранирования, чем кабель Герда, что делает его более подходящим для использования в условиях сильных электромагнитных помех или вблизи других источников электромагнитных полей.
4. Бюджет и доступность
Наконец, при выборе между кабелями Куин и Герда следует учитывать бюджет и доступность этих типов кабелей. Кабель Куин, как правило, является более дорогим и менее доступным, чем кабель Герда. Если у вас ограничен бюджет или вам необходимо использовать большое количество кабелей, то кабель Герда может быть предпочтительным вариантом.
Сравнение кабеля Куин и кабеля Герда
Фактор
Кабель Куин
Кабель Герда
Конструкция
Более гибкая, более термостойкий
Более жесткая, менее термостойкий
Электрические характеристики
Различаются в зависимости от модели
Различаются в зависимости от модели
Уровень экранирования
Более высокий
Более низкий
Бюджет и доступность
Дороже и менее доступен
Дешевле и более доступен
В итоге, выбор между кабелями Куин и Герда зависит от конкретных требований вашего проекта, уровня электромагнитных помех, бюджета и доступности кабеля
Важно изучить спецификации обоих типов кабелей и проконсультироваться с профессионалами, чтобы выбрать наиболее подходящий вариант для вашего конкретного случая
Предел огнестойкости кабельной проходки
Кабельные проходки имеют особый уровень (предел) огнестойкости IET (п.5.1.4 ГОСТ Р 53310):
- утрата:
- T – критический нагрев.
Нормируемый предел огнестойкости проходок определяют по ГОСТам 30247, Р 53299, Р 53306, Р 53310.
Цифры EIT – время стойкости. Есть 10 уровней: 15, 30, 45, 60, 90, 120, 150, 180, 240, 360. Средства сопоставляют с качествами ограждающих конструкций и подбирают такие же или лучше.
По ФЗ 123 есть 4 типа п/п перекрытий с огнестойкостью: REI 15 – 150. В табл. 21 установлены значения для перекрытий: REI15 – 60. Соответственно, за предел огнестойкости принимают значение IET проходки равное указанному или лучше.
Условное обозначение при заказе
ГЕРДА-ТФЛ | нг(В)-HF | 2 | х | 10 | П | ЭЭл | – | УФ | ТУ 27.32.13-044-76960731-2020 | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
- Показатель пожарной опасности (см. табл.3):
- “нг(В)”
- “нг(В)-LS”
- “нг(В)-LSLTx”
- “нг(В)-HF”
- “нг(С)-HF”
- “нг(В)-FR”
- “нг(В)-FRLS”
- “нг(В)-FRLSLTx”
- “нг(В)-FRHF”
- “нг(С)-FRHF”
- Сечение жил, мм²:
- 2,5
- 4
- 6
- 10
- 16
- 25
- Лужение медных жил:
- ” ” – луженые жилы
- “м” – медные жилы
- Материал изоляции токопроводящих жил (см. таблицу 3):
- “В” – ПВХ пластикат
- “П” – полимерные композиции, не содержащие галогенов
- “Пс” – сшитый полиолефин
- “Т” – термопластичный эластомер
- Общий экран поверх сердечника из всех жил (пар, троек, четверок):
- ” ” – без общего экрана
- “Э” – алюмофольгированная пленка (алюмофлекс)
- “Эм” – оплетка из медных проволок
- “Эл” – оплетка из медных луженных проволок
- “Эмф” – меднофольгированная пленка
- “ЭЭл” – поверх алюмофлекса наложена оплетка из медных луженых проволок
- Броня под наружной оболочкой (в броне кабель становится менее гибким):
- ” ” – без брони
- “К” – в виде сплошного повива из оцинкованных проволок под наружной оболочкой
- “Ко” – в виде оплетки из оцинкованных проволок под наружной оболочкой
- Специальное исполнение (если показателей несколько, то перечисляются через дефис по очереди):
- ” ” – без специального исполнения
- “УФ” – стойкость к воздействию солнечного излучения, стойкость к воздействию дождя, динамическому абразивному воздействию пыли, выпадению инея
- “ЭХЛ” – стойкость к экстремально холодным условиям (только для материала изоляции «П»)
- “М” – маслобензостойкость
- “Х” – стойкость к химически агрессивным средам
- “ЗГ” – стойкость оболочки к повреждению грызунами, муравьями, термитами. Кабель менее гибкий (за счет жесткой оболочки). Показатель пожарной опасности «нг(С)-HF» или «нг(С)-FRHF»
укажите цвет оболочки кабеля при необходимости
(по умолчанию кабель изготавливается с оболочкой серого цвета, кабель исполнения «УФ» – черного цвета)
Пример обозначения кабеля при заказе | Описание |
---|---|
ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл -УФ ТУ 27.32.13-044-76960731-2020 | Кабель силовой гибкий для телекоммуникационного оборудования, с двумя медными лужеными жилами номинальным сечением 10 мм², с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющие горение при групповой прокладке по категории В и не выделяющие коррозионно-активных газообразных продуктов, в общем экране в виде алюмофольгированной пленки, поверх которой наложена оплетка из медных луженых проволок, оболочка кабеля стойкая к воздействию солнечного излучения, черного цвета, температура эксплуатации кабеля -60°…+90°С |
Таблица 4. Подбор аналога кабелю марки TFL 49232 (Ericsson) | |||||||
---|---|---|---|---|---|---|---|
Кабель TFL 49232 Part no. | Обозначение кабеля ГЕРДА-ТФЛ | Число жил х Сечение жилы (AWG) | Номинальный размер кабеля по оболочке, В х Ш, мм | Эл. сопротивление жилы Ом / км, не более | Цвет изоляции жил | Цвет оболочки | Вес кг / км |
TFL 492 322 | ГЕРДА-ТФЛ нг(В)-HF 2х2,5 ПЭЭл | 2х2,5 мм² (2х14 AWG) | 7,3х7,0 | 8,21 | черный, серый | серый | 100 |
TFL 492 324 | ГЕРДА-ТФЛ нг(В)-HF 2х6 ПЭЭл | 2х6 мм² (2х10 AWG) | 9,4х9,4 | 3,39 | черный, серый | серый | 193 |
TFL 492 324/0 | ГЕРДА-ТФЛ нг(В)-HF 2х6 ПЭЭл-УФ | 2х6 мм² (2х10 AWG) | 9,4х9,4 | 3,39 | черный, серый | черный | 193 |
TFL 492 325 | ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл | 2х10 мм² (2х8 AWG) | 10,5х11,5 | 1,95 | черный, серый | серый | 292 |
TFL 492 325/0 | ГЕРДА-ТФЛ нг(В)-HF 2х10 ПЭЭл-УФ | 2х10 мм² (2х8 AWG) | 10,5х11,5 | 1,95 | черный, серый | черный | 292 |
TFL 492 326/0 | ГЕРДА-ТФЛ нг(В)-HF 2х16 ПЭЭл-УФ | 2х16 мм² (2х6 AWG) | 11,8х13,6 | 1,24 | черный, серый | черный | 426 |
Разновидности кабеля Герда
Кабель Герда известен своей универсальностью и применяется в различных сферах деятельности. В зависимости от его конструкции и спецификации, кабель Герда может иметь несколько разновидностей.
- Кабель Герда с экранированием – данный тип кабеля имеет металлическую оболочку или экран, которая защищает провода внутри от электромагнитных помех и нежелательных воздействий.
- Кабель Герда без экранирования – это кабель без металлической оболочки, который может использоваться в случаях, когда требуется простая передача сигнала без необходимости защиты от помех.
- Кабель Герда армированный – данный тип кабеля имеет дополнительную механическую защиту в виде стальной или алюминиевой брони. Это позволяет ему быть более прочным и устойчивым к механическим повреждениям.
Кабель Герда также может иметь разные конструкции, такие как одно- или многожильный, а также различные сечения, в зависимости от требований и условий применения.
Примеры разновидностей кабеля Герда
Тип кабеля
Описание
Кабель Герда JY
Используется для передачи сигналов в сетях информационных технологий и связи.
Кабель Герда TVVB
Используется для подключения электроустановок и электроприборов к сети электропитания.
Кабель Герда NGFLGOU, N2XBY, NYY
Используется для прокладки в грунте или подземных трубах.
Выбор определенного типа и разновидности кабеля Герда зависит от конкретных требований проекта и условий его применения.
Кабель Герда КВ в промышленности
Кабель Герда КВ является универсальной и надежной транспортной системой для передачи сигналов и электрической энергии в промышленных объектах. Он отличается высоким качеством и долговечностью, что делает его идеальным выбором для использования в самых требовательных рабочих условиях.
Преимущества кабеля Герда КВ в промышленности:
- Высокая надежность. Кабель Герда КВ имеет устойчивую конструкцию, которая обеспечивает надежное соединение и защиту от повреждений в экстремальных условиях.
- Широкий диапазон применения. Кабель Герда КВ может использоваться в различных отраслях промышленности, таких как машиностроение, энергетика, нефтегазовая промышленность, химическая промышленность и другие.
- Стойкость к воздействию внешних факторов. Кабель Герда КВ обладает высокой устойчивостью к воздействию влаги, агрессивных сред, ультрафиолетового излучения и температурных перепадов, что позволяет использовать его даже в условиях сурового климата и химической активности.
- Простота монтажа и обслуживания. Кабель Герда КВ легко устанавливается и подключается, не требуя специальных инструментов или навыков. Кроме того, он не требует особого обслуживания и имеет долгий срок службы.
Применение кабеля Герда КВ в промышленности:
- Передача сигналов и электрической энергии в промышленных комплексах и заводах.
- Подключение электрооборудования и механизмов.
- Прокладка электрических сетей и кабельных линий.
- Использование в системах автоматизации и управления.
- Применение в условиях повышенной влажности и агрессивной среды.
Выводы:
Кабель Герда КВ представляет собой надежный и универсальный продукт, который широко применяется в промышленности. Его высокая надежность и долговечность делают его идеальным решением для использования в самых требовательных условиях. Кабель Герда КВ обеспечивает стабильную передачу сигналов и электрической энергии, что является важным фактором для эффективной работы промышленных объектов.
