Сравнение кузнечных станков UNV3-02, Мастер-2У, Ажур-Универсал

О компании

Компания «Ажурсталь» – крупнейший российский производитель профессионального кузнечного оборудования. Собственное производство позволяет предлагать универсальные станки с разнообразной оснасткой, превосходящие импортные аналоги, как по качеству, так и функциональности. Наше оборудование высоко ценят российские кузнецы и зарубежные специалисты.

Мы сотрудничаем с крупными федеральными компаниями, одна из которых «Леруа Мерлен». Еженедельно мы поставляем 40 т элементов художественной ковки, выполненных на станках «Ажур» и зарекомендовали себя как надежного партнера.

Компания «Ажурсталь» была образована в 2001 г. Фирма начала свою деятельность с внедрения в производство оборудования для художественной ковки металла, которое было спроектировано лучшими специалистами, имеющими опыт конструирования военной техники. Сегодня, почти в каждой кузнечной мастерской стоят станки производства компании «Ажурсталь». Надежность, функциональность и универсальность станков по достоинству оценили специалисты кузнечного дела. Свое нынешнее название компания получила в 2004 г.

«Ажурсталь» не останавливается на достигнутом. В 2007 году было разработано и запущено в производство оборудование «Сфера», предназначенное для строительства быстровозводимых бескаркасных сооружений: ангаров, складов, спортивных сооружений, мансардных этажей, и др. «Сфера» делает строительство доступным для всех, быстрым, простым и экономичным.

В 2016 году появилось оборудование для производства «Сборных сэндвич панелей» — «Сфера-ССП». За счет низкой себестоимости получаемых стройматериалов Вы сможете экономить колоссальные средства при строительстве зданий.

• Производство и реализация станков для художественной ковки
• Производство и реализация кованых и штампованных элементов и изделий

• Производство и реализация оборудования для бескаркасного арочного строительства «Сфера»
• Строительство бескаркасных арочных сооружений

Производственные площади компании «Ажурсталь» составляют около 10 000 кв.м. Это позволяет организовать производство и сборку оборудования с высоким уровнем качества. Преимущества сотрудничества с компанией «Ажурсталь» по достоинству оценили ведущие строительные компании регионов Российской Федерации, стран СНГ и Прибалтики.

На предприятии работают более 100 высококлассных специалистов, которых, без ложной скромности, можно назвать мастерами своего дела. Это относится и к конструкторам-проектировщикам, и к специалистам сборки, и к менеджерам по продажам, которые внимательно и чутко работают с каждым клиентом.

Источник

Сборка устройства

Такой вариант станка используется для примера по причине его простоты. Зная основные принципы и последовательность конструирования оборудования, его можно модернизировать по своему желанию. Чтобы собрать все части оборудования в единое целое, необходимо будет воспользоваться:

• дрелью с твердосплавным типом сверл;
• аппаратом для сварки;
• пилой, разрезающей металл, либо ножовкой;
• металлическим полотном выбранного размера;
• круглой трубой из металла;
• прутом металлическим;
• разной величины подшипниками;
• болтами размером м8.

Чтобы собрать станок для холодной ковки своими руками необходимо воспользоваться проверенной последовательностью действий:

1. Изначально необходимо собрать стойку, которая будет служить опорой. Для этого все ее составляющие (отрезы трубы одинакового размера и сочленения между ними с верхнего и нижнего краев) необходимо соединить в единое целое. Конструкция по внешнему виду может напомнить табуретку. Соединение проводить при помощи аппарата для сварки, а нарезаются отрезки пилой.
2. Следующим шагом является нарезка листов из металла. Должны получиться круги равных диаметров и четыре треугольника, имеющих равные стороны. Элементы треугольной формы необходимо приварить на низ соединенной конструкции труб таким образом, чтобы подучилось нечто подобное пирамиде. Основание, которое имеет более широкую площадь необходимо приварить в центральной точке вырезанной окружности.
3. Четыре планки, которые расположены горизонтально необходимо присоединить к кругу с уже приваренным элементом. Произвести это следует, используя болты, для этого понадобится дрель, чтобы проделать отверстия.
4. Следующий шаг – сооружение рукояти. Чтобы это сделать нужно воспользоваться двумя прутьями различной длины. Определить их размеры можно, соотнеся их с диаметром круга. Один прут должен быть соизмерим с диаметром, другой немного превышать его размер. Сгибая первый прут, следует соблюдать угол в 30 градусов при этом. Оба прута после этого приварить друг к другу, после чего в нижнюю часть вварить еще один прут. Также должна быть перемычка между первыми двумя отрезками, к которой присоединяется сваркой рычаг, который должен сохранять направление в сторону сооружения из прутьев.

Подшипник для будущей вариабельности направлений в устройстве необходимо прикрепить к концу присоединенного рычага, а также к отрезку, находящемуся внизу конструкции. Верхний отрез служит креплением для катушки из металла, устанавливать которую необходимо горизонтально – она дает возможность загибать металл. С нижней стороны отрезка, где имеется свободный конец, следует проделать отверстие, равное по диаметру размеру сечения трубы.

Последнее действие в алгоритме действий при сооружении станка для холодной ковки своими руками будет соединение сконструированной рукояти с частью устройства похожей на «пирамиду». Фиксация этих элементов после одевания рукояти производится гайкой широкого диаметра, к которой предварительно необходимо приварить металлический круг, который позволит крепить сам шаблон для станка. Далее «улитка»-шаблон присоединяется сваркой.

Кто решил всерьез заняться ковкой и сделать станок для холодной ковки своими руками, следует быть очень скрупулезными на этапе создания чертежей и расчетов. В остальном процесс создания достаточно прост, а разобравшись в принципе конструкции оборудования, можно придумывать ему различного рода вариации, которые помогут совершенствовать изделия.

Один из способов украшения участков — использовать кованные изделия. Очень декоративно смотрятся заборы, скамейки, беседки, перила для лестницы и другие подобные сооружения. Причем в большинстве случаев данные изделия не есть ковка в ее традиционном понимании. Чаще всего это сделано не в кузне и не при помощи молотка и наковальни, а при помощи некоторых устройств, которые позволяют создавать из металлических полос и квадратных прутков самые различные узоры и изделия. Для изготовления подобных изделий потребуются станки для холодной ковки. Часть из них можно сделать своими руками другую проще купить.

Как подобрать оборудование для своего цеха?

Обсудим вариант первого бюджета в 150 тыс. Бюджет относительно небольшой, но с его помощью можно оснастить кузнечную мастерскую. Выбирая инструменты, надо учитывать все возможные параметры: производственные площади, ожидаемую производительность оборудования, и номенклатуру изготовляемой продукции. Мы попытались подобрать перечень главных устройств необходимых для создания кованых изделий отвечающих бюджету.

• Инструмент для гибки завитков Blacksmith M3-V1 — современный, надежный станок ручного типа для изготовления завитков. Идеально подойдет для небольшого цеха. Компактный, мобильный, не требует подключения к сети. Особый движущий рычаг с тремя рукоятками позволяет удобно и легко с минимальной силой делать завитки одинаковой конфигурации и разного размера.
• Трубогиб BendMax 200 Smart&Solid. Производится в России, ручной инструмент. Компактный, недорогой, а главное надежный ручной трубогиб. Работает с трубой квадратного и круглого профиля. Оцинкованные элементы станка предохраняют его от ржавчины и коррозии. Особые насечки на прижимающем ролике исключают скольжение трубы во время работы. Специфическая конструкция опорных роликов, быстро регулируемое боковое кольцо по ширине рабочей зоны, надежно защищает от смещения.
• Инструмент для продольного скручивания металлопроката из квадрата и полосы Blacksmith M3-TR – надежный, компактный инструмент для начинающих мастеров. С его помощью путем продольного навивания, можно сделать основные элементы ковки. Он предназначен для скручивания металла квадратного сечения и полосы, возможно навивание нескольких прутков или полос одновременно.
• Мобильный, ручной станок для сгибания дуг, колец и углов из металла Blacksmith M3-G, предназначенный для сгибания и навивания колец из металлического профиля круглого, квадратного сечения, прутка и полосы. С ним можно делать основные элементы посредством сгибания металла под разным углом и колец нужного диаметра.
• Ручной станок Blacksmith M3-V9 для навивания спирали. Создает кузнечные элементы — червонка, валюта разного размера и формы. В комплекте предусмотрена оправа с тремя звеньями для создания мега валют. Отечественные мастера полюбили этот инструмент за его легкость эксплуатации и мобильность. Удобный подвижной рычаг с тремя рукоятками позволяет получить нужный завиток быстро и без больших усилий.
• Ленточнопильный станок Stalex BS-712N. Создан для резки квадратных, круглых металлических заготовок нужного размера. Распилочная лента имеет мягкий ход, фиксатор заготовки, и отсутствие вибрации, позволяющие повысить точность распила. Надежная чугунная рама, позволяет вести точный распил и гашение колебаний.
• Комплект магнитных углов Smart&Solid MAG610 для фиксирования заготовок с квадратным, круглым профилем, полосой, листом металла при сборке, сварке металлоконструкции, что позволяет использовать его в труднодоступных соединениях. Быстрое и надежное скрепление деталей, исключая дополнительные приспособления фиксации, снижая время сварки и сборки.
• Инструмент для изготовления корзин Blacksmith M04А-KR — ручной станок, сделанный для продольной скрутки, создания декоративного элемента «шишка — корзинка». Корзинка создается из 4 металлических брусков методом продольного скручивания, с дальнейшим сбором и сваркой в элемент «корзина». Станок удобен и легок в эксплуатации, не требует особых навыков, его конструкция проста и имеет долгий срок службы.
• Ручной многофункциональный пресс Blacksmith MP1 создан для качественного и быстрого создания элементов разной конфигурации. Blacksmith MP1 широким выбором оправок позволяющим создавать большой спектр элементов из металлопроката квадратного, круглого сечения, прута и полосы. Станок может выполнять функцию сгибания угла и дуги, выгибания кольца из металлической полосы. Оснащен оправами для нанесения фактуры «гусиная лапка», листик. Используется для обжима граней.
• Blacksmith M06-LX — инструмент для создания декоративной полосы для хомутов и витков. Он имеет прочную, надежную и не сложную конструкцию. Инструмент прост и удобен в управлении и подойдет для начинающего мастера. Создание хомутной полосы происходит по средствам проката заготовки через фигурные ролики. Blacksmith M06-LX имеет ручное управление, обеспечивающее безопасность и долговечность станка.
• Blacksmith M05-GX — станок для гибки хомутов. Используется для создания декоративных кованых элементов из металлической полосы. В комплекте к станку идет рукоятка для рычага, позволяющая не прикладывать усилия при работе. Компактность и мобильность станка Blacksmith M05-GX — обусловлена малым весом и небольшими размерами.

Удобство покупки

Помимо наличия у производителя готовых станков для продажи и возможности докупить дополнительную оснастку существует ещё ряд моментов, особо важных для новичков в кузнечном бизнесе. И эти моменты связаны с помощью в освоении нового дела. По этому пункту мы просто перечислим все, что предлагают производители станков:

• Производитель имеет сервисный отдел, который выполняет следующие работы: пуско-наладку, гарантийный и послегарантийный ремонт, диагностику оборудования, производственные испытания и технологические консультации, поставку запчастей и оснастки, инструктаж и обучение персонала.
• Станки наделены рядом преимуществ: богатой оснасткой в базовой комплектации станков, высокой производительностью и низкой стоимостью комплектующих и запасных частей (на 20-50% дешевле, чем у конкурентов).

• Широкий ассортимент оборудования и инструментов позволяет оснастить предприятие для изготовления практически всех видов декоративных кованых элементов.
• Станки и инструмент «Blacksmith» адаптированы для работы с российским металлопрокатом. Возможна обработка заготовок без их предварительного нагрева, что повышает производительность.
• Техника отличается надежностью и долговечностью. Подходит для ежедневного интенсивного использования.
• Все станки «Blacksmith» имеют оптимальное сочетание рабочих функций, что обуславливает простоту их эксплуатации и доступную стоимость.
• Удобство использования позволяет даже начинающему освоить работу на станке всего за 1 – 2 часа и выпускать качественные серийные изделия по технологическим картам.

Компания уверяет, что имеет в наличии бизнес-план, однако в общем доступе найти его проблематично.

• Производитель предлагает, как универсальные, так и специализированные, настроенные на конкретную операцию художественной ковки (например, только гибка различных завитков) станки. Это обеспечивает возможность для потенциальных покупателей создать мощное производство.
• Станки комплектуются под индивидуальные требования клиентов.
• Бесплатно обучает работе на оборудовании. Помогает освоить оборудование и поделиться опытом работы с металлом.

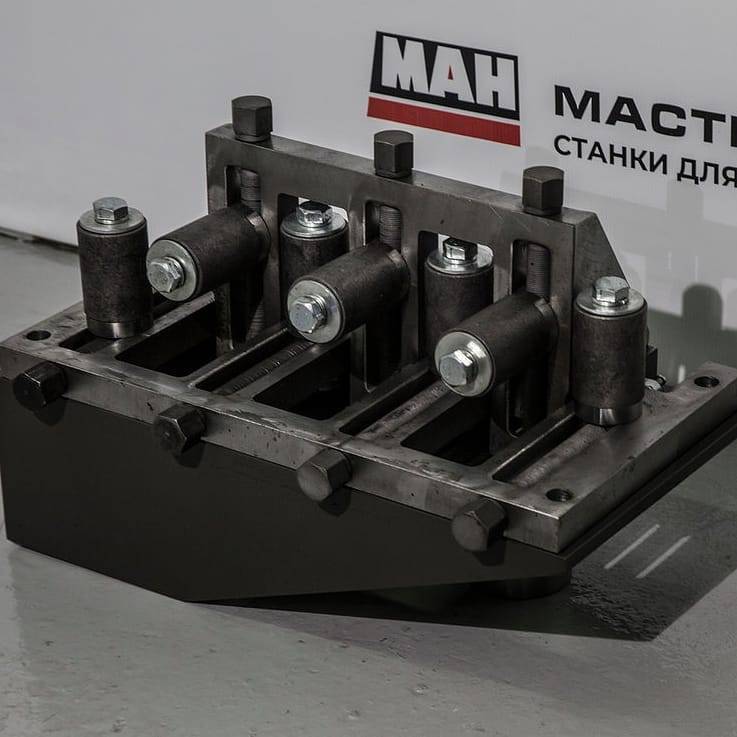

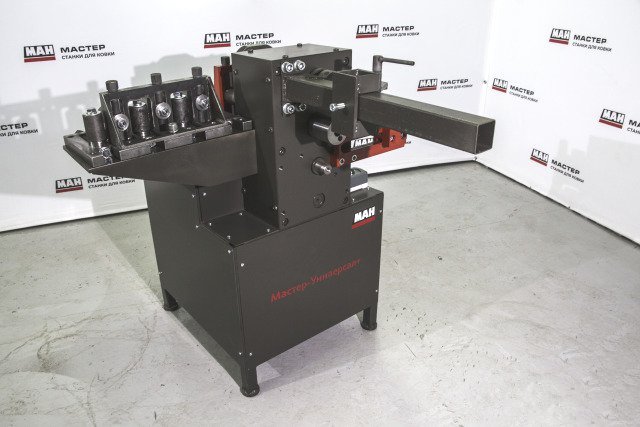

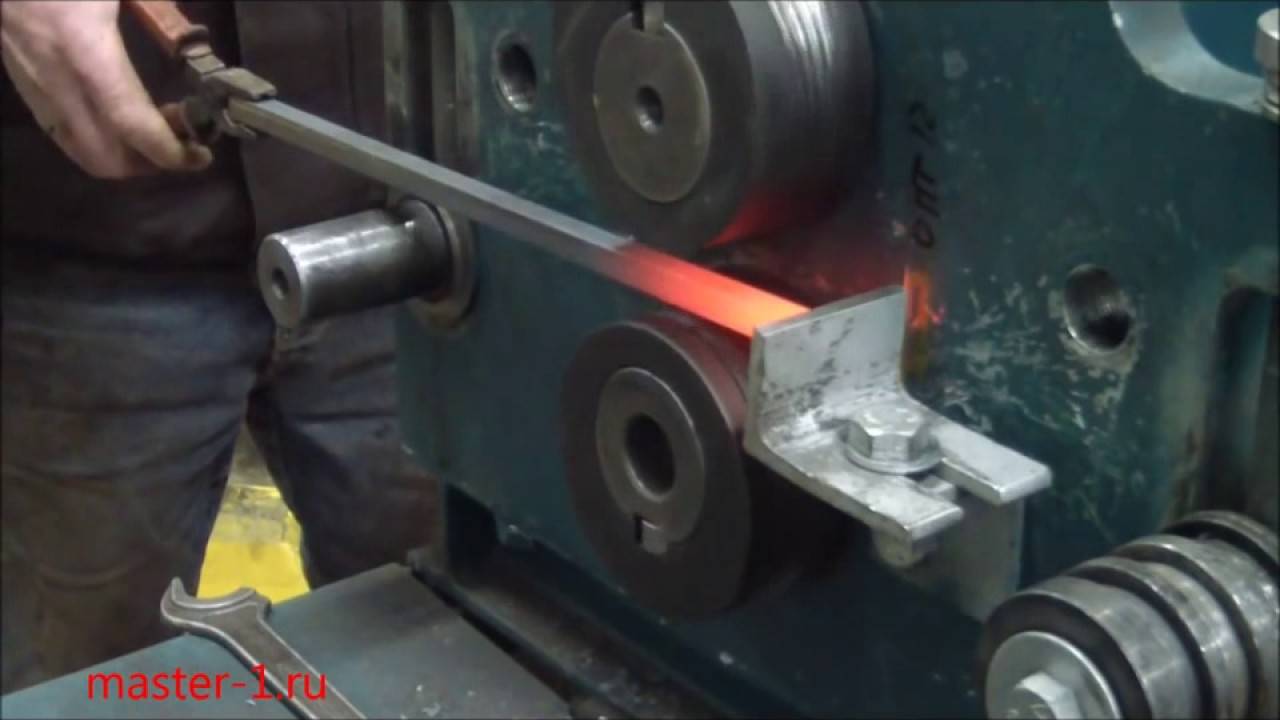

(производитель станков серии «Мастер»)

• У производителя имеется бизнес-план, который содержит: расчеты предполагаемой прибыли, описание станков и наличие изделий. Найти бизнес-план не составит труда, достаточно зайти на сайт и скачать его.
• Ман предлагает бизнес – идеи, которые могут помочь начинающим кузнецам определиться с направлением художественной ковки.
• Используя обратную информацию от покупателей продукции, постоянно модернизирует производимое оборудование. Совершенствует модули и узлы оборудования, в том числе по желанию клиентов;
• Исходя из собственного опыта, дает консультации в вопросах организации производства ажурных изделий, технические вопросы и т.д.
• Поддерживает связи с клиентами.

• Компания предоставляет подробный бизнес-план, в котором не просто описывает особенности работы кузнечной мастерской, но и предлагает готовые решения по выбору оборудования и комплектации, организации рабочего пространства и размещению станков. Приводит расчеты предполагаемой прибыли в зависимости от приобретенного оборудования.
• Производитель оказывает содействие в получении кредита и лизинга.
• При необходимости специалисты компании готовы выехать к покупателю для подключения оборудования, выполнения пусконаладочных работ и обучения возможностям оборудования.
• Кроме того, для всех своих клиентов «Ажурсталь» предоставляет возможность бесплатного обучения персонала на собственном производстве.

Изделия произведённые методом холодной ковки

Предлагаем вам ознакомиться с вариантами изделий которые вы можете сделать используя метод холодной ковки:

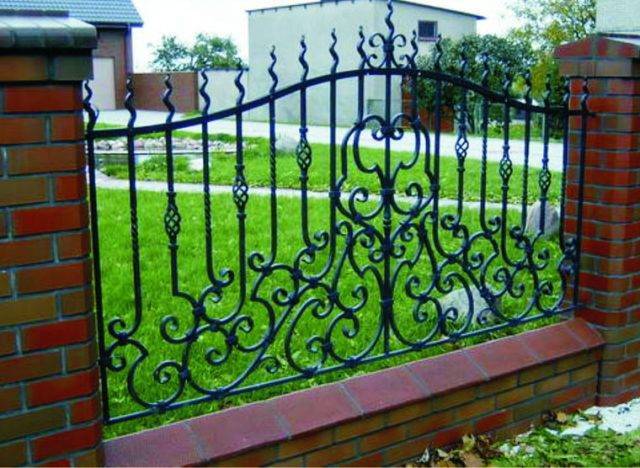

Элемент забора полностью сделанный по методу холодной ковки. Для соединения деталей использованы хомуты. Для изготовления использовались станки: «улитка», торсионный, «гнутик» и «фонарик».

Скамейка содовая — изготовлена посредством холодной ковки и обшитая деревом.для соединения элементов использована сварки и хомуты. В изготовлении применялись станки — «улитка», торсионный, пресс.

Балконные перила — метод производства — холодная ковка. Элементы перил соединены при помощи сварки и хомутов. Используемые станки при производстве — «волна», «улитка», пресс.

Лестничные перила — произведены по методу холодной художественной ковки. Детали соединены с помощью сварки. В производстве использованы станки — торсионный, «фонарик», «улитка».

Козырёк — методом холодной ковки выполнен каркас козырька. Детали соединены с помощью сварки. В процессе изготовления использованы станки — «улитка», «волна», пресс.

Мангал — простая конструкция изготовленная по методу холодной ковки. Для соединения деталей использованы хомуты и сварки. Элементы мангала производились на станках — торсионный, «улитка».

Двуспальная кровать — для спинок использован метод холодной ковки. Соединения сделаны сваркой и хомутами. В процессе изготовления использованы станки — «улитка», «волна» и пресс.

Как видно из всего вышеперечисленного, метод холодной ковки не требует больших финансовых затрат и довольно лёгок в освоении, поэтому если вы решили начать обучение кузнечному делу именно с этого метода, то вы поступили правильно.

Примеры изделий с завитками

Оригинальный козырек над входом в здание:

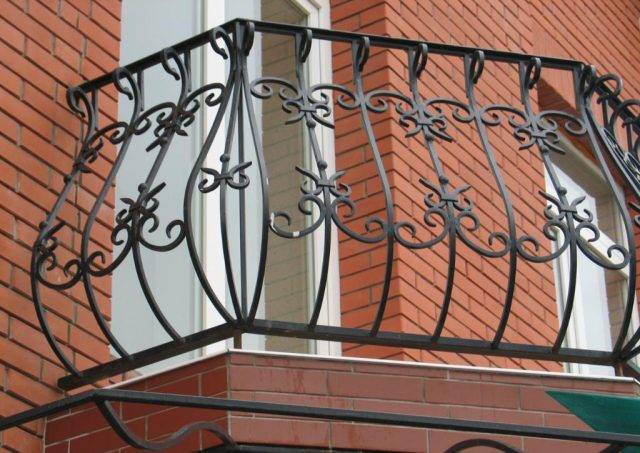

При оформлении французского балкона оригинальные завитки придают ажурный вид всему изделию.

На лестничном пролете завитки выглядят весьма оригинально.

Используя одни завитки, изготавливают опоры для скамьи, а также в том же стиле создают решетку для камина.

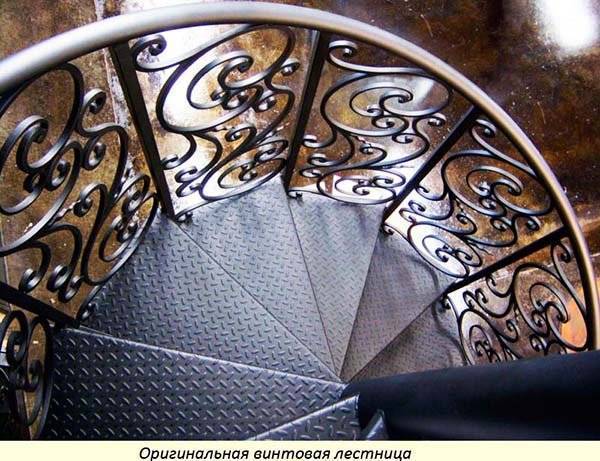

На винтовой лестнице видна рука отличного мастера. Не всякий сумеет сделать подобное изделие.

В створке ворот присутствуют элементы, изготовленные на станке «Улитка». Тяжелое изделие прибрело особую легкость.

Легкая лестница в стиле Хай-тек. Она может украсить не только загородный дом. Современные дворцы при минимализме конструкции могут иметь отличный вид.

Простор для творчества не ограничен. Многие кузнецы являются настоящими художниками. Они украшают мир вокруг себя.

Видео: “Улитка” – холодная ковка своими руками.

Гарантия

И последний критерий, важный при покупке любого технически сложного оборудования, – это предоставление гарантийного обслуживания на станки:

• Производители кузнечных станков серий «Мастер» и «Профи» предоставляют 1 год гарантии на все модели.
• Для «Blacksmith» срок гарантии зависит от дилера, реализующего оборудование, и может варьироваться от 1 года до 3 лет. По всей стране насчитывается немалое количество дилеров, однако сервисное обслуживание станков расположено лишь в Москве и Санкт-Петербурге. Такое немногочисленное расположение сервисного обслуживания при широком распространении станков может вызвать неудобства у кузнецов, проживающих за территориями обеих столиц.
• «Декор» также предлагает 3 года гарантийного срока. Однако в случае с этим производителем не совсем ясно, как будут выполняться обязательства. Уже сегодня с компанией невозможно связаться.
• «Ажур» – дает гарантию на 3 года. При этом сервисные центры расположены в Челябинске, а также в большинстве крупных городов России, что обеспечивает возможность быстрого решения любой проблемы с оборудованием.

Таким образом, в пункте гарантийных обязательств «Ажур» является безусловным лидером.

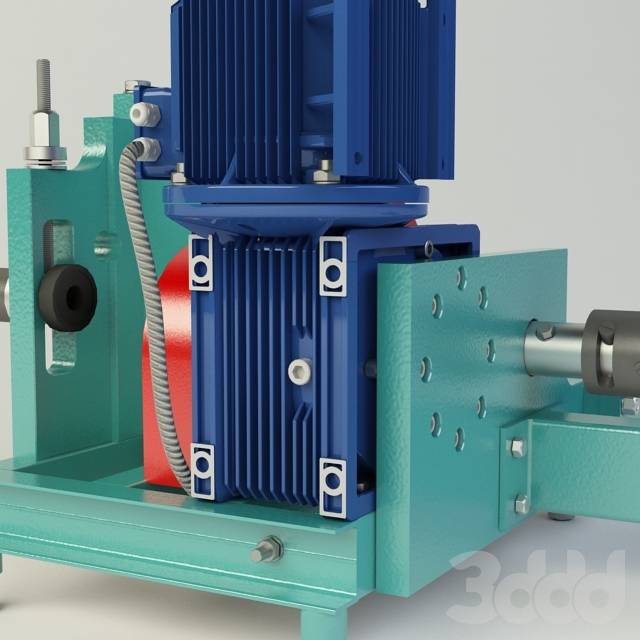

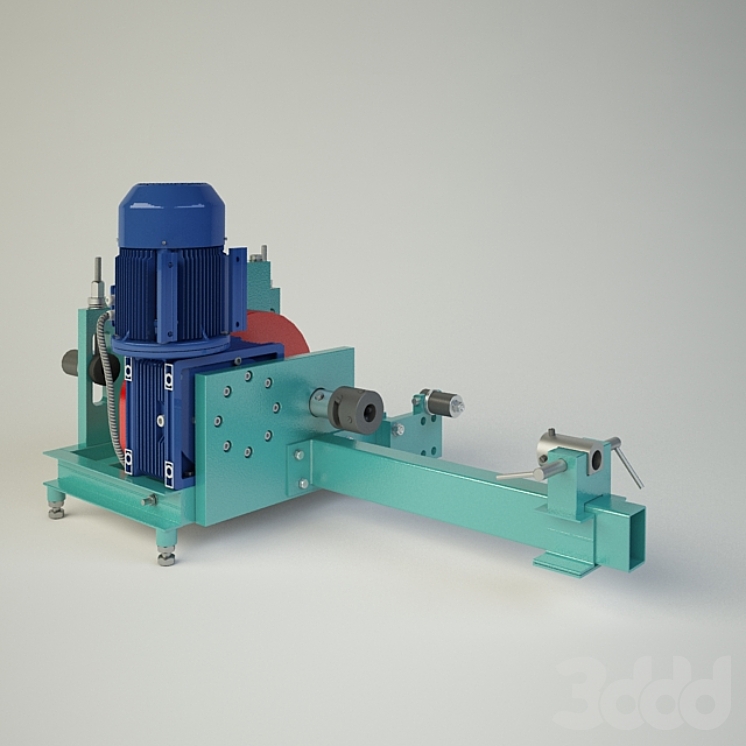

Сравнительный анализ станков серий «Blacksmith», «Мастер» и «Ажур»

При анализе, изученных станков, мы исключили оборудование серий «Декор» и «Профи». Связано это с тем, что производители серии «Декор» остановили производство станков, а серия «Профи» не выдержала проверку качеством. Станки данной серии имеют низкий показатель надежности. Конструкция станка склонна к быстрому износу. Самый легкий станок «Профи-2Р» весит всего 80 кг. У станка из настолько тонкого материала «усталость металла» наступает гораздо быстрее, чем у металла, из которого сделаны станки конкурентов. Станки этой серии имеют неудобную в работе конструкцию (для осуществления замятия лапки приходится работать в положении максимального наклона). К тому же машины «Профи» мало отличаются друг от друга по функционалу и не имеют в своей серии аналогов универсальным станкам, представленным в других линейках. Также, они не подходят для производства больших объемов элементов художественной ковки.

Таким образом, в нашем анализе отражены сравнительные характеристики универсальных станков серий «Blacksmith», «Мастер» и «Ажур».

Для более детального рассмотрения и сравнения оборудования, мы отобрали станки из каждой серии и сопоставили каждый из отобранных станков с его аналогами из серий других производителей.

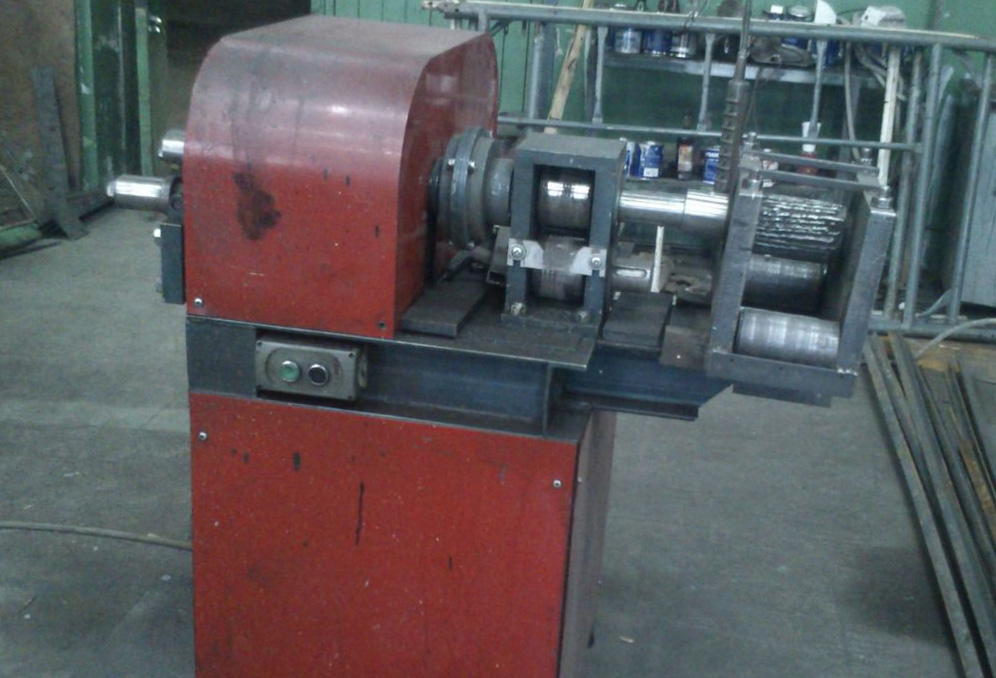

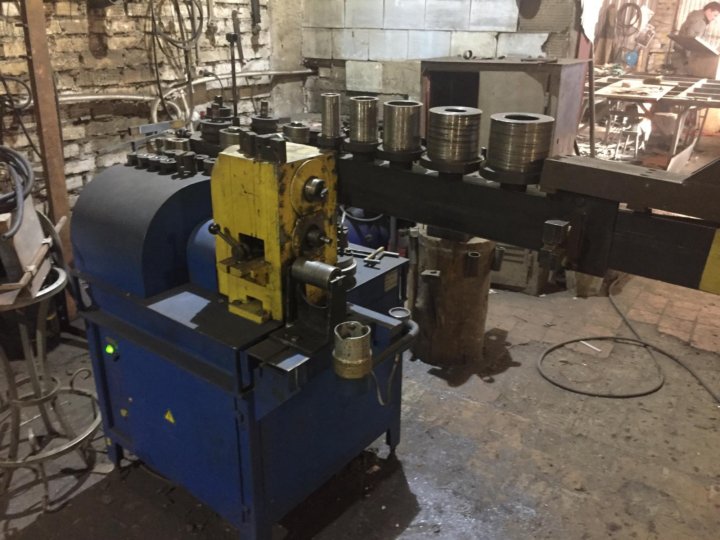

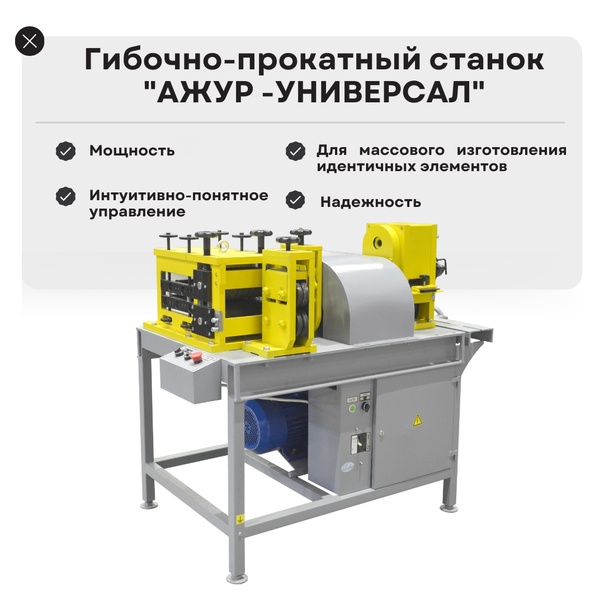

Параметры сравнения	«Ажур-Универсал»	«Мастер-Универсал»	UNV3-02»
Функционал	Осуществляет изготовление завитков, продольное скручивание, изготовление колец, корзинок, торсионов, окончаний, гибку трубы, обработку граней и нанесение рельефных рисунков на полосу, квадрат, круг и профильную трубу.	Выполняет операции продольного и спирального скручивания, разогрев и расковку заготовок, декоративный прокат различного металлопроката, изготавливает дуги из профильной трубы.	Изготавливает завитки, корзинки, торсионы, кольца, окончание «Лапка». Осуществляет накатку трубы и гибку дуги.
Размеры заготовок: 1.спиральное скручивание 2.продольное скручивание 3.раскатка конца заготовки 4.изготовление корзинки	1). проф. труба 10х10,15х15,20х20 , полоса 6х12мм 2). квадрат до 20 мм. полоса  до 40х10мм 3). проф. труба 15х15, 20х20мм 4). круг и квадрат 6ммх4, 8ммх4, 10ммх4	1). круг, квадрат от 8-20мм¸ проф.труба – 10,15,20,25 2).  квадрат 8-20мм,  проф.труба 10х10,15х15,20х20 3). квадрат/круг 8-20мм, проф.труба 10х10-40х20мм	1). труба/квадрат max 20х20х1,5мм, полоса 30х10мм 2). квадрат 16х16мм, полоса 30х10мм 3)квадрат 12х12мм 4) квадрат max 8х8мм Пруток max 8мм
Частота вращения рабочих валов/скорость вращения оправок	7,5 об/мин	9,5 об/мин	16 об/мин
Мощность электродвигателя	3кВт	2,2 кВт	2,2 кВт
Ток питания сети	380 либо 220 В	380 либо 220В	380В
Габаритные размеры, мм	1430х800х1120мм	720х720х1180мм	1270х670х1550мм
Масса станка	695 кг	300 кг	482 кг/в упаковке-572 кг
Стоимость	от 483040 рублей	от 209000 рублей	547020 рублей
Преимущества	Станок изготовлен из толстого металла. Имеет надежный редуктор и двигатель. Эксцентрики выполнены из высокопрочной стали – позволяют изготовить огромное количество элементов. Многофункционален. Совмещает в себе функции двух станков «Ажур-1М» ( изготовление завитков, продольное скручивание, изготовление колец, корзинок, торсионов, окончаний, гибку трубы) и «Ажур-2»( обработку граней и нанесение рельефных рисунков на полосу, квадрат, круг и профильную трубу).	Имеет двустороннюю рабочую зону-компоновку. т.е. рабочие валы выходят на обе стороны станка с соответствующей оснасткой станка (валки, ролики, лекала и т.д.), это позволяет свести к минимуму замену оснастки для выполнения той или иной операции. Увеличенная производительность станка дает возможность обрабатывать две заготовки одновременно для скорейшего выполнения ваших заказов.	Оснащен ЧПУ, позволяющим в кротчайшие сроки получить спроектированное на компьютере изделие. Еще одним плюсом является, быстрая смена оснастки не требует наличие высококвалифицированного специалиста. Потребляет меньше электроэнергии (на 25%) и обладает более привлекательной ценой.
Недостатки	Отсутствует ЧПУ	Отсутствие ЧПУ (все операции выполняются «на глазок»). Медленная скорость смены оснастки ведет к уменьшению производительности труда.	Необходимость дополнительного приобретения горна, навесного блока UNV-LP. Меньше возможностей по количеству операций в сравнении с конкурентами.

Показатели таблицы указывают на схожесть функционала станков «Ажур-Универсал», «Мастер-Универсал» и «UNV3-02». Все три станка изготавливают завитки, корзинки, торсионы, кольца, окончание «Лапка». Осуществляют накатку трубы и гибку дуги.«Ажур-Универсал»

Предыдущая | Следующая

Изделия, получаемые из кузнечных элементов

Разобравшись в многообразии предметов создаваемых по средствам художественной ковки, стоит упомянуть о готовых товарах, получаемых по средствам данного ремесла. Нестандартные кованые изделия, с изящными изгибами, создаваемые с учетом образа помещения, будь то квартира или загородный дом, чудесным образом впишутся в современное дизайнерское решение так и в традиционный интерьер, привнесут старинный лоск, призванный создать ощущение завершенности. В умелых руках могут быть созданы:

• ворота,
• заборы,
• лестницы,
• оконные решетки,
• балконные ограждения,
• фонари,
• светильники,
• мебель.
