Нож из напильника

Определение качества работы

Пройдя все вышеописанные этапы, хотелось бы узнать, что из этого выйдет. Как проверить качество проделанной работы, довольно просто:

• заточки должно хватать надолго;
• лезвие не должно сминаться или крошиться при соприкосновении с плотными материалами;
• клинок должен иметь пластичность, изгибаясь – восстанавливать прежнюю форму;
• нормальный инструмент, при регулярной заточке и постоянном использовании, должен прослужить не менее 10 лет.

Не забывайте, что настоящее мастерство приходит с опытом. А опыт, как известно – сын ошибок трудных.

Если не получилось с первого раза, или со второго, то проявите настойчивость – с десятого выйдет не хуже, чем у других. Изучайте материал, упражняйтесь и ваяйте истинную красоту.

Изготовление ножа, его закалка и отпуск

Как только сталь напильника будет отпущена, можно придавать ей необходимую форму. Заготовку следует зажать в тисках и при помощи болгарки срезать все ненужное, далее на точильном станке выточить нож крупнозернистым кругом. Если в качестве ручки будут служить накладные пластины, то для их крепления на ноже стоит просверлить отверстия для заклёпок. Вслед за этим можно приступить к закалке. Сталь накалить до ярко-красного цвета, при этом нагрев лезвия должен быть равномерным, за исключением начала лезвия. В этом месте заготовка должна накалиться добела. Какая будет степень нагрева рукоятки, большого значения не имеет.

Хорошим показателем нагрева служит магнит. Только после того, как магнит перестанет реагировать на нагретый металл, его можно начинать остужать. Для этого раскалённую заготовку следует взять клещами и поместить в ёмкость с водой. Если закалка металла проведена правильно, тогда лезвие оставит царапины на стекле.

Но надо отметить, что в металле создаётся большое внутреннее напряжение, и при будущей заточке он может начать крошиться. Чтобы избежать этого неприятного момента, лезвие ножа отпускают. Это помогает снять внутреннее напряжение, достаточно положить заготовку в духовой шкаф и подержать в нем 2 часа при 200 градусах. Вынимаем заготовку после полного остывания духовки.

Обжиг заготовки

Первым делом необходимо будет произвести обжиг инструмента. Идеальным вариантом считается выдерживание заготовки на протяжении 5 часов в горящей печке. Остывать материал должен медленно. Также можно применять и обычную плиту. Но нужно помнить, что это не рекомендация, а выход из положения.

Суть обжига заключается в том, чтобы раскалить и удерживать сталь при температуре минимум в 600 градусов по Цельсию, а затем дать медленно остыть. Можно обжигать и только ту часть, которая в будущем будет использоваться в качестве лезвия.

У домашней газовой печи маленькая температура, из-за чего придётся соорудить тепловой экран. Делается это довольно просто: нужно над заготовкой создать возвышенность из болтов и гаек, а на неё уложить металлическую пластину. Так можно снизить рассеивание температуры в окружающую среду, что увеличит нагрев самого напильника.

Важно использовать соль в качестве индикатора. Если во время обжига она расплавится — всё прошло успешно, если же нет, то температуры было слишком мало

В этом случае придётся повторять процесс. Розовый цвет следует поддерживать на протяжении 4 часов (минимальная длительность).

Снижать температуру нужно очень медленно. Сначала необходимо убавить горение примерно на 25%. Через некоторое время ещё немного уменьшить. Это повторяется до полного остывания. Если сталь охладится быстро, то она попросту раскрошится.

Из чего состоит нож

Любой нож состоит из таких элементов как:

Рукоятка
Она предназначена для удобства и комфорта работы с ножом. Выполняется из самых разных материалов, включая пластик, дерево, металл и другие. Рукоятка может украшаться различными драгоценными материалами или другими методами.

Клинок
Одна из самых важных частей ножа, которая должна обязательно быть выполнена по ГОСТу. Также нужно внимательно отнестись к выбору материала, из которого будет изготавливаться нож из напильника. Чем прочнее металл клинка, тем дольше сможет прослужить изделие.

Навершие
Зачастую он используется только в боевом ноже. Для обычных навершие и гарда не предусмотрены. Так как это будет считаться боевым оружием, а носить боевое холодное оружие на территории Российской Федерации запрещено.

Больстер
Благодаря этому элементу производится соединение и уплотнение рукоятки и клинка.

Ножны
Они идут отдельно от ножа, но тем не менее играют важную роль при создании изделия

Ножнам нужно отдать должное внимание.

Как закалялась сталь

Отожженный металл более мягкий, что не позволяет полноценно пользоваться получившимся ножом. Исправить эту проблему поможет закалка, в процессе которой заготовка приобретает определенную жесткость и прочность. Для осуществления подобной процедуры в домашних условиях потребуется все тот же горн и ведро с отработанным машинным маслом.

Клинок прогревают до темно-вишневого цвета, после чего погружают в ведро с отработкой. Если «на глаз» определить готовность не удается, ее проверяют при помощи магнита. Сталь, нагретая до нужной температуры, притягиваться не будет. Раскаленный клинок достают из печи и сразу же опускают в масло до полного охлаждения. Чтобы ускорить процесс, емкость можно установить в холодную воду. В таком случае закалка пройдет не только быстрее, но и эффективнее.

После остывания изделия, оно приобретет нужную твердость. Чтобы проверить качество выполненной работы, подойдет стеклянная бутылка. Хорошо подготовленный металл оставляет отметины.

Краткая характеристика исходного сырья

При выборе цели обязательно учитывается и форма напильника. Их выпускают:

1. Плоскими, что позволяет обрабатывать поверхность плоских и выпуклых деталей.
2. Треугольными – используя подобный инструмент, выполняют заточку или обработку пазов, углублений и нарезание зубьев.
3. Ромбовидными чаще всего пользуются инструментальщики. Подобные напильники используют для выборки металла в сложных местах.
4. Круглыми умелые мастера обрабатывают отверстия и вогнутые поверхности.
5. Надфилями выполняется доводка миниатюрных изделий.

Подбирая заготовку, из которой имеется желание изготовить нож, необходимо обратить внимание на величину зуба. Есть инструмент с крупными зубьями, в них использована углеродистая стать У8 или У9. У напильников с мелкими зубчиками и некрупной насечкой применяют сталь У10 или У11

Здесь цифра обозначает присутствие углерода, выраженное в десятых долях процента. Для подобных материалов после термической обработки характерна высокая твердость, HRC 58…64

У напильников с мелкими зубчиками и некрупной насечкой применяют сталь У10 или У11. Здесь цифра обозначает присутствие углерода, выраженное в десятых долях процента. Для подобных материалов после термической обработки характерна высокая твердость, HRC 58…64.

Если имеется инструмент, выпущенный в Китае, то может оказаться применение не углеродистых инструментальных сталей, а подшипниковые стали или легированные марганцем и хромом сложные сплавы. Их отличает среднее значение твердости, HRC 40…55.

Внимание! Могут встречаться напильники, у которых хромирована только наружная поверхность. Она может достигать до HRC 54…58. При выполнении работы нанесенный слой может сточиться, а ниже будет расположен металл, который может относиться к классу конструкционных сталей

При выполнении работы нанесенный слой может сточиться, а ниже будет расположен металл, который может относиться к классу конструкционных сталей.

Формирование лезвия и ручки клинка

Остывшую заготовку фиксируют в тисках и отсекают лишние части, придавая форму согласно заготовленным в соответствии чертежом лекалам. Точность удаления излишков металла ножовкой уменьшит длительность заточки изделия напильником. При вырезании хвостовика нужно учитывать, что его величина должна соответствовать длине пальцев. Придать ножу задуманную форму поможет обработка закреплённым на электроточиле абразивным диском.

При обтачивании спусков заготовку крепят к верстаку струбцинами. При выполнении этой операции необходимо контролировать симметричность обработки обеих сторон изделия, снимая слои металла под одним углом на всём протяжении спуска. Просверленные на ручке клинка отверстия позволят прикрепить накладки рукояти с помощью заклёпок. Когда будущий нож приобретёт задуманную форму, приступают к финишной обработке поверхности закреплённой на бруске наждачной бумагой. Мягкость отожжённого металла облегчает процесс формирования клинка, но для получения хорошего ножа сталь нужно закалить и отпустить.

https://youtube.com/watch?v=-rWxWfg12Uc

Инструменты и материалы для изготовления

Перед тем, как сделать хороший нож из напильника, необходимо понимать, что процесс изготовления трудоемкий, даже если и выбран вариант без термообработки. Однако уделив время, в итоге получается высококачественный инструмент, который не только будет служить вечно, но и затачивать его понадобится очень редко. Перед тем, как приступать к делу, понадобится взять следующие инструменты и материалы:

1. Напильник. Его длина может быть любая. Если он слишком длинный, то можно его разрезать, и сделать два ножа, а если короткий, то такого размера получится конечный инструмент. Из коротких напильников изготавливаются метательные ножи
2. Ножовка по металлу для распиливания напильника. Использовать электроинструмент, например, болгарка, не рекомендуется, так как в процессе резки напильника происходит ухудшение свойств металла
3. Напильник с рукояткой для конечной доработки изготавливаемого инструмента
4. Дрель, наждак, шлифовальный станок, электролобзик
5. Тиски
6. Верстак
7. Деревянные материалы для изготовления рукоятки
8. Наждачная бумага для затирания рукоятки
9. Инструменты для закалки — газовая печка

Использовать все инструменты не обязательно, так как лобзик может заменить полотно по металлу, а шлифовальный станок заменяет наждачная бумага, наждак или напильник. Когда все необходимые инструменты и материалы готовы к работе, можно приступать.

Инструменты для выполнения работы

Чтобы начать работу необходимо иметь под руками определенный инструмент и приспособления.

1. Напильники новые будут использованы для придания нужного профиля будущему изделию. Работать предстоит со сталью, поэтому удобно применять инструмент с грубой и мелкой насечкой.
2. Бруски для заточки лезвия. Много работы придется выполнять, снимая часть металла на спусках. Здесь используются бруски с крупным зерном. Тонкое шлифование выполняется брусками с мелким зерном.
3. Заточной станок поможет при необходимости обтачивать кромки и придания общей формы.
4. Гриндер не обязателен, но при его наличии гораздо легче придать ножу особый лоск.
5. Углошлифовальная машинка (УШМ) с отрезными и заточными кругами поможет выполнять работы, связанные со снятием металла.
6. Горн или муфельная печь используется для отжига, закалки и отпуска. Термообработка помогает задать материалу необходимые свойства.
7. Сверлильное оборудование: станок или электродрель пригодятся для сверления отверстий в нужных местах.
8. Наждачная бумага, паста ГОИ, полировальные круги используются для доведения лезвий до зеркального блеска.
9. Мерительный инструмент, карандаши, чертилки нужны для прорисовывания формы и разметки заготовок в процессе подготовки заготовки.
10. Малярный скотч используется мастерами для удержания изделия в процессе работы над рукояткой за лезвие. На время им можно заклеить отдельные фрагменты, защитив от повреждения.
11. Эпоксидный клей, минеральные и растительные масла используются для склеивания щечек ручки и придания ей более насыщенного вида.
12. Сварочное оборудование и инструмент для нарезания резьбы помогут изготовить оригинальные рукоятки.
13. Кожа и нитки, пробивные приспособления пригодятся для ножен.
14. Латунные или стальные (нержавеющая сталь) заклепки помогут придать особый стиль будущему изделию.

Как закалить нож из напильника

После обжига возможно приступи к формированию будущего изделия. Заготовка закрепляется в тисках, болгаркой обрабатывается детали и снимается все лишние шлаки, слои металла. Заточный станок используется с крупнозернистым кругом из абразивного состава. Степень, форма заточки осуществляется согласно подготовленному эскизу. На отделении для рукоятки необходимо высверлить одно или два отверстия для крепления рукоятки.

После происходит закаливание инструмента из напильника, обработать необходимо всю поверхность кроме рукояти. Инструментом для закаливания может выступать горелка, так как температура более высока и закаливание ножа произойдет быстрее. Равномерное выполнение закала ножа из напильника придаст прочность будущему изделию. Правильность закалки ножа, сделанного из напильника, возможно определить магнитом, если не происходит реакции с металлом, значит он пригоден к дальнейшему использованию. После процесса металл необходимо резку остудить, достаточно опустить его в ведро с водой. Существует такое понятие, как напряжение металла. При данном действии, металл крошится и сыпется. Чтобы избежать неблагоприятных последствий, необходимо прогреть инструмент в духовке при максимально температуре несколько часов.

Что это такое

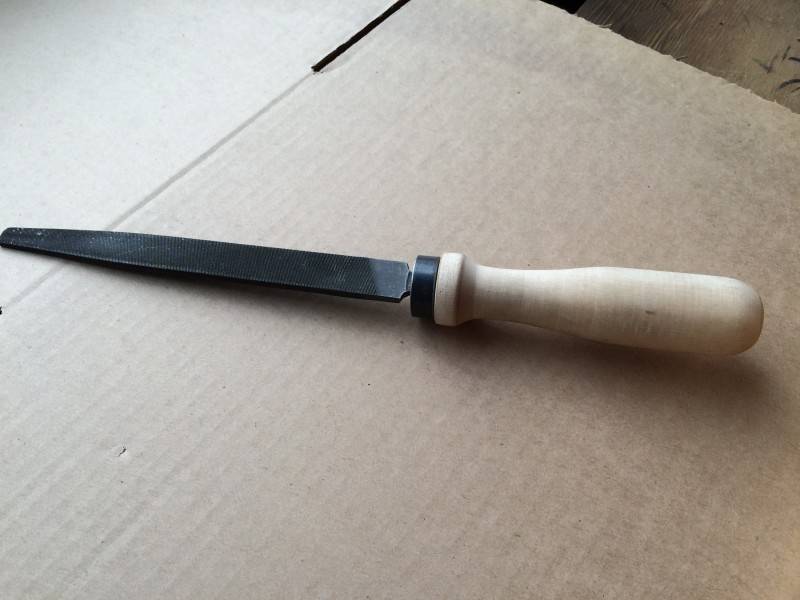

Напильник – специальный инструмент, который используется для обработки самых разных материалов и изделий из металла, пластмассы, дерева и так далее, в том числе с его помощью можно заточить даже бензопильную цепь или лезвие обычной, ручной пилы.

У каждого уважающего себя профессионального мастера со временем собирается целый набор напильников. В прочем при желании его также можно купить в любом специализированном магазине, либо можно «собирать» постепенно, приобретая каждый новый инструмент по мере необходимости.

Напильник состоит из нескольких частей:

• деревянная или пластмассовая рукоять;
• металлический стержень с одинарными или перекрёстными (двойными) насечками;
• нос, то есть то, чем оканчивается рабочая часть, сделанная из металла.

У напильников есть специальная классификация с присвоением определённого номера, в зависимости от шага и числа зубьев в насечке:

Драчёвые. Инструменты, обеспечивающие грубое опиливание, так как имеют крупную насечку – на каждый 1 см железного стержня приходится от 5 до 13 зубьев.

Бархатные. Инструменты с самой мелкой насечкой, здесь на каждый сантиметр длины приходится от 25 до 80 зубьев. Данные напильники используются для финальной отделки.

Инструкция как сделать нож из напильника своими руками

Рассмотрим пошагово процесс изготовления самодельного ножа от самого начала до конца. Опираясь на инструкцию, изготовить нож в домашних условиях самостоятельно не будет трудно.

Произвести отпуск металла. Делается, чтобы облегчить выполнение работ. Для этого нужно прогреть поверхность напильника, положив его в газовую духовку на 1 час. Температура воздействия при этом должна быть не менее 200 градусов и не более 300 градусов. Остывание должно быть естественным, иначе заготовка может расколоться

На следующем шаге понадобится сделать профиль ножа. Здесь не обойтись без схем и чертежей. Профиль можно придумать свой или взять из аналогов. На листке картона начертить соответствующий профиль лезвия с рукояткой, а затем вырезать. Получившийся чертеж позволит изготовить инструмент строго по шаблону, повысив качество внешнего вида. Готовый шаблон необходимо приложить к напильнику, и обвести его при помощи маркера по контуру Вырезаем заготовку по отметкам. Для этого лучше использовать ножовку по металлу, что позволит исключить отпуск материала. Если используется болгарка, то в процессе резания рекомендуется поливать напильник водой. Болгаркой получится быстрее, но малейший перегрев приведет к потере прочности металла, поэтому лучше воспользоваться ножовкой по металлу. Наличие неровностей следует сточить на наждаке Стачивание скоса — это часть лезвия, которая будет плавно уменьшаться в толщине, чтобы получить в итоге заточенное основание. Для стачивания скоса, его для начала необходимо прорисовать. Для этого используется маркер, который прорисовываются линии скоса. Чтобы с обеих сторон обеспечить равномерное стачивание, необходимо взять сверло по металлу аналогичного диаметра с толщиной заготовки. После этого расположить заготовку на верстаке (ровной поверхности) и рядом приложить сверло. Провести сверлом по торцевой части лезвия, где будет находиться заточка. По полученной линии можно ориентироваться при стачивании металла Подготовка штифтов для накладок рукоятки. Самый простой способ сделать ручку — это вырезать ее листовой древесины, и приложить к получившейся заготовке с двух сторон. Еще можно изготовить круглую рукоятку, обточив ее на токарном станке. Если используется листовая древесина, то для ее закрепления на основании инструмента понадобится использовать цилиндрические гильзы из алюминия. Эти гильзы должны быть небольшого диаметра Вырезает рукоятку из ДСП или прочих деревообрабатывающих материалов. Лучше использовать качественную древесину, так как в ноже главную роль играет не только лезвие, но и рукоятка, которая влияет на качество пользования инструментом. Маркером расчерчивается форма рукоятки, а затем вырезается при помощи лобзика или ножовки по металлу Чтобы закрепить ручки на инструменте, понадобится просверлить отверстия в металлическом основании ножа. В эти отверстия устанавливаются гильзы, а затем размещаются деревянные заготовки с двух сторон Очистка металла при помощи уксуса или лимонной кислоты. Эта процедура выполняется для того, чтобы исключить возникновение коррозионных процессов. Для очистки металла главное не передержать заготовку дольше, чем нужно.

 Поместить заготовку в уксусе или лимонной кислоте нужно на время 1,5-2 часа. После этого металл почернеет, поэтому для удаления черноты используется наждачка минимальной шероховатости. Шлифуем металл до блеска на лезвии, а рукоятку обрабатывать не обязательно, так как она будет закрыта деревянными ручками  Собрать ручку, приклеив деревянные заготовки. Для этого рекомендуется использовать эпоксидный клей, который еще называют холодной сваркой

При этом немаловажно выбирать жидкий клей. Металл и внутреннюю часть деревянных заготовок перед нанесением клея необходимо тщательно зачистить и обезжирить

В итоге получаем готовый инструмент, который отличается высокими показателями прочности, надежности и эффективности. Рукоятку в завершении следует обработать лакокрасочными материалами, что исключит попадание внутрь влаги. Под такой нож можно сшить чехол на пояс, что позволит всегда держать его при себе, выполняя строительные, ремонтные и прочие виды работ.

https://youtube.com/watch?v=rzVsvZSEBVI%3F

Если планируется изготовить круглую рукоятку на нож, тогда тыльная часть заготовки должна иметь следующий вид, как показано на фото ниже.

Изготовление ножа из пилы своими руками

Глядя на готовый клинок, обыватель подумает – что тут сложного? Отпилил, зашкурил, наточил и ручку приделал. Нет.

Изготовление ножа – это целая наука, постепенно часто переходящая в искусство. Клинок, выполненный своими руками, обладает множественными положительными качествами:

рукоять легко изготовить под ладонь хозяина изделия;
за качество заготовки и конечного изделия беспокоиться незачем;
придать уникальность изделию, не составит труда.

Умение пользоваться инструментом, пригодиться новичку. Следуя инструкции, клинок получится однозначно. А качество зависит, от прямоты рук изготовителя.

Нож из пилы своими руками.

Вырезание и первичная обработка заготовки

Начальным этапом изготовления клинка из ножовочного полотна, аналогично и из других материалов, является предварительный эскиз. Необходимо иметь представление, каков будет результат. Разметка поможет вырезанию заготовки необходимой формы:

• прямых углов стоит избегать, размечать макет требуется с небольшим запасом в 1,5 — 2,5 мм;
• знать будущее предназначение клинка необходимо, форма эскиза напрямую зависит от роли использования изделия;
• попутно стоит помнить о законах изготовления холодного оружия.

На нашем ресурсе законодательный аспект относительно ношения ножей рассматривается в отдельно.

Окончив изготавливать макет, следует перенести его на заготовку пилы. Очертить необходимо острым предметом, маркер используется по крайней необходимости. Видеть контуры эскиза – главная задача.

Заготовка для изготовления ножа из пилы.

Закрепив заготовку в тиски, вырезается по контуру будущий клинок. Деталь нельзя перегревать, необходимо поливать её водой, лишний нагрев стали, приведёт к хрупкости изделия. Малые участки допустимо подвергать высоким температурам, запас при разметке, сделан не просто так. Убрать их лучше на точильном станке.

В данном случае перегрев недопустим. Снимать излишки металла, необходимо постепенно и периодически опуская в ёмкость с водой.

Черновую доработку допустимо сделать напильниками. Убрав заусенцы, приниматься стоит за изготовление рукояти. Закалке клинок придавать не нужно, заводского каления достаточно.

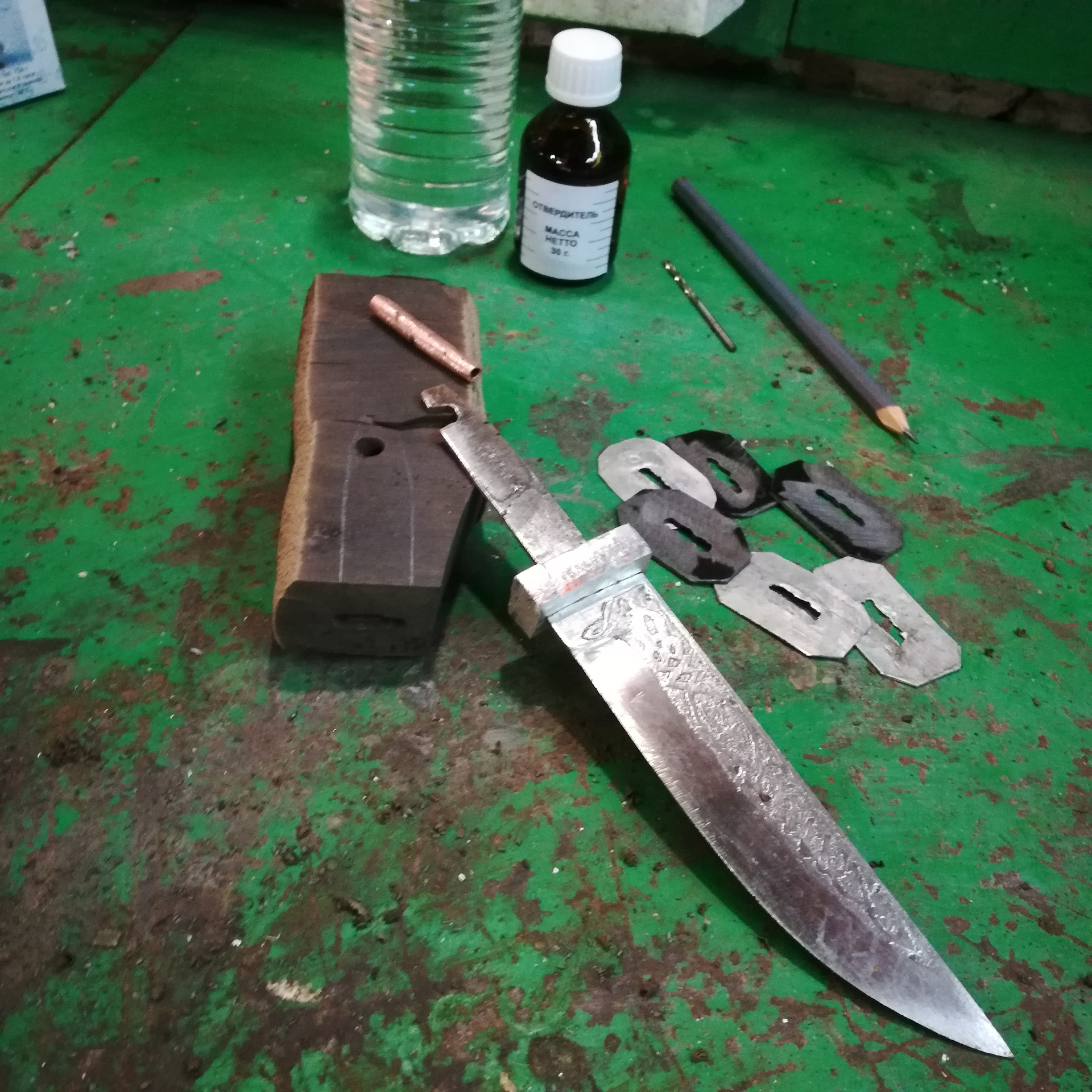

Делаем ручку

Принятое ранее решение о накладном способе крепления рукояти, даёт полное право воспользоваться дрелью. Сверлильный станок – роскошь, при имении такого «чуда», прибегнуть к его помощи не зазорно:

1. В соответствии эскизу в хвостовике имеется потребность изготовить два-три отверстия. Зависит от длины рукояти.
2. Расщепить подготовленный брусок дерева строго пополам.
3. Сделав примерку деревянных заготовок к хвостовику, ошкурить их до плотного примыкания. В одной из них следует вырезать выемку под хвостовик.
4. Идеально подогнав детали, делаются отверстия в деревянных накладках.
5. Из медного прутка нарезаются клёпки. Окончательная примерка и предварительная сборка.
6. Деревянные заготовки в черновую, подгоняются под анатомию ладони владельца.
7. Окончательное ошкуривание рукояти, изготовление больстера из латуни.
8. Сборка частей рукояти с промазыванием хвостовика и накладок эпоксидным клеем.
9. Забивка медных клёпок. Просушка изделия.

Ручки для ножей.

Одних суток достаточно для высыхания клея. На шлифовальном станке подогнать рукоять окончательно. Ошкурить наждачной бумагой с мелким зерном.

Спуски и заточка

В заключение клинок затачивается под необходимые нужды. Угол заточки РК зависит от предназначения ножа. Способов вывести верную РК предостаточно.

Зачем нужна ковка ножа из напильника

Если задаетесь вопросом, как сделать нож из напильника, то необходимо знать, что для его изготовления имеется два способа:

• С ковкой
• Без ковки

Метод изготовления ножа без ковки из напильника заключается в том, что необходимо заточить его одну часть. Если же предпочитаете метод ковки при изготовлении ножа из напильника, то необходимо понимать следующие преимущества конечного режущего инструмента:

1. Увеличение технических свойств металла, который при закаливании становится еще более прочным и эластичным
2. Термообработка способствует тому, что для изготовления ножа не понадобится выполнять заточку напильника, так как метод ковки поспособствует уменьшению толщины
3. После процедуры ковки понадобится меньше времени уделять заточке лезвия на инструменте

Для проведения термообработки понадобится специальное оборудование кузнеца. Если такого оборудования нет, то для этого понадобится воспользоваться имеющимися в хозяйстве инструментами. Это отрезок рельсы, набор молотков, а также уголь и самодельная печь, в которой будет выполняться закаливание.

Это интересно! Чтобы понять, насколько качественным является напильник, который планируется применять в качестве донора для изготовления ножа, следует ударить по нему молотком, закрепив предварительно в тисках. Хороший инструмент не сломается, а только согнется, что и означает о применении легированной стали при производстве напильника. Отметить нужно также и тот факт, что советские инструменты не подлежат износу, поэтому применяются они и по сегодняшний день.

https://youtube.com/watch?v=755EWCWWB30%3F

Плюсы и минусы

Нож из напильника своими руками можно соорудить как универсальный кухонный, так и для охоты, рыбалки, туризма и даже складной. Независимо от разновидности, каждый инструмент, выполненный самостоятельно, обладает рядом преимуществ:

• Длительный срок эксплуатации. Изделие прослужит долго, так как закаленная сталь очень прочная, не будет гнуться и ломаться при разрезании твердых предметов.
• Доступность материалов. Старые напильники имеются у многих, а трудоемкость процесса компенсируется получившимся дешевым ножом.
• Толщина ножа получается больше 6 мм, поэтому он не будет относиться к категории холодного оружия.

Помимо достоинств у самодельного инструмента имеются некоторые недостатки. Процесс изготовления является сложным, требует внимания и аккуратности. Ошибки при работе недопустимы, так как изделие может получиться недостаточно прочным или совсем непригодным к применению. Кроме того, из стального полотна не получается гибкое лезвие, и оно может на изгибе просто рассыпаться, нанеся травму. Нож из напильника имеет плюсы и минусы, но в целом изделие получается крепкое, прочное, долговечное.

Необходимые инструменты и материалы

Для начинающего мастера, главное, иметь весь инструмент, чтоб в ответственный момент, не отвлекаться на поиски.

Весь набор выглядит таким образом:

• несколько ножовок по металлу с разным зерном;
• горн или муфельная печь;
• напильник для обработки заготовки;
• тески и набор наждачной бумаги;
• материал для изготовления рукояти;
• болгарка или шлифовальный станок;
• большие щипцы для ковки;
• масло машинное и вода в ведре в разных емкостях, понадобится для закалки;
• чистое рабочее место.

И желательно, чтобы было все под рукой, рядом, чтобы не бегать «из угла в угол». Изготовление рукояти, мы будем рассматривать из различных материалов. Про набор инструментов и порядок действий будет написано далее.
