Настройка карбюратора бензопилы. или как не платить ремонтникам!

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

• поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
• распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
• диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
• трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

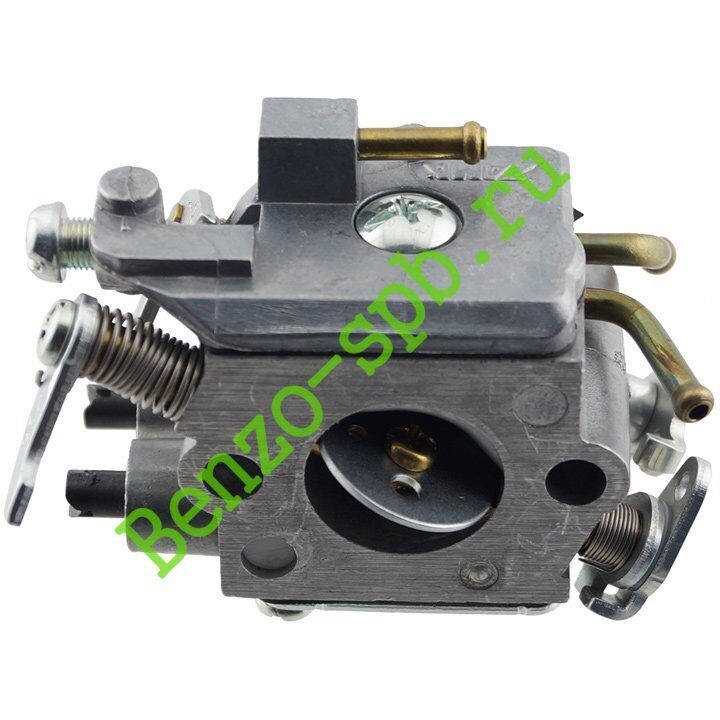

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Как распознать сбои в карбюраторе?

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

• отсутствии фиксации регулирующих винтов;

• износе поршневой группы;

• засоре топливно-воздушных каналов;

• повреждении воздушных фильтров;

• плохом качестве бензина или масла.

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

1. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

1. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

1. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

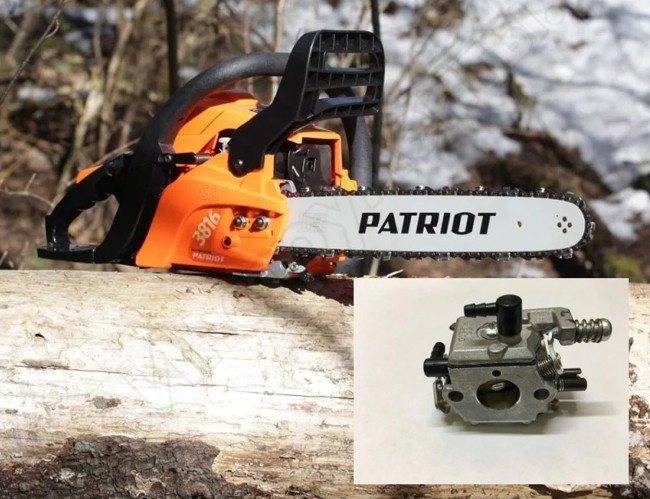

Как отрегулировать карбюратор на китайском инструменте

Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.

Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.

https://youtube.com/watch?v=GHXs7CY-gwU%3F

Для самонастройки карбюратора вам необходимо ознакомиться с его устройством и запомнить порядок работы, который выполняется для настройки частей, ответственных за правильное функционирование составных частей устройства и находящихся рядом с ним деталей.

Необходимо тщательно обрабатывать объекты для настройки системы, а также определять соответствие открытых параметров максимально допустимым значениям.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Устройство и принцип работы карбюратора

Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.

Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:

• Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
• Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.

• Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
• Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.

Принцип работы карбюратора следующий:

1. После запуска двигателя заслонка открывается и воздух попадает в канал.
2. Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
3. Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
4. Образовавшаяся смесь подается в полости цилиндров по впускным каналам.

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

Бензопила Echo Регулировка Карбюратора

Японские бензопилы Эхо — на мировом рынке с 1947г.

Бензопилы являются особенным видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует величавое огромное количество их вариантов, и это не умопомрачительно, ведь запросы людей совсем различные, и чтоб сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.

Японская бензопила echo сейчас считается одним из лучших «ответов» легендарному Штилю, который за последние десятилетия набрал мистической популярности.

Ее отличительные особенности нереально не увидеть, а преимущественные технические характеристики совместно с прибыльной ценой делают ее очень симпатичным вариантом для покупки. Забегая наперед отметим, что стоимость на одну из самых фаворитных моделей бензопилы эхо 3500 равна 8000-10000 рублей.

Коротко о производителе

Компания, которая занялась произведение отменных бензопил последнего поколения — это Kyoritsu Noki Company Limited. Она начала свою деятельность еще в 1947г., а самая 1-ая пила была ней выпущена спустя много времени, аж в 1963 г. и имела заглавие EchoCS-80.

1971 стал знаменательным для развития данного бренда. В это время компания изменила свое название и отныне начала именоваться как KioritzCorporation. Первая пила, выпущенная под данным брендом — это профессиональный агрегат CS-302, отличающийся маленькими габаритами.

Начиная с 78-го года минувшего века данная компания стала именоваться коротко и престижно — ECHO. Эта инкорпорация стала быстро набирать популярность и завоевала доверие клиентов по всему миру.

На сегодняшний день эта компания стала частью огромнейшей мировой корпорации под названием Yamabiko.

Регулировка карбюратора

Что и говорить, регулировка карбюратора бензопилы эхо — это один из важных вопросов, который крайне интересует владельцев данного устройства. Чтобы разобраться в его тонкостях предлагаем следующую информацию.

На карбюраторе есть 3 винта регулировки:

• L — это винт отвечающий за низкие обороты;
• H — это винт отвечающий за высокие обороты;
• Т — это винт, который отвечает за регулировку холостого хода бензопилы.

Главная регулировка производится заводом-изготовителем. Как правило, сам карбюратор на заводе настраиваю на прием дорогой и качественной смеси, и заводская регулировка обязательно должна быть сохранена на первых рабочих часах. Далее можно самостоятельно провести точную регулировку, которая поможет вашему карбюратору включиться в нормальный режим работы.

Сначала когда идет вращение холостого хода цепи нужно плавно проворачивать Т-винт (только против часовой стрелки), и делать это до той поры, пока ход цепи не станет.

Эти регулировочные манипуляции стоит реализовывать исключительно в состоянии холостого хода, предварительно разогрев систему. Порядок регулировки винтов неизменен: сначала идет регулировка L-винта, затем H и Т.

Изначально надо найти самые большие холостые обороты цепи и в этом положении плавно повернуть Л винт в направлении часовой стрелки. Далее плавно повернуть этот же винт примерно на четверть оборотов в противоположном направлении.

Регуляция Н-винта будет влиять на частоту и мощность произведения оборотов.

После того, как двигатель системы будет прогрет, нужно будет на всем ходу на протяжении 10 секунд поворачивать Н-винт на четверть оборота в направлении против часовой стрелки.

По звуку в результате двигатель обязан работать как четырехтактный.

Эхо 350

Эта бензопила обладает отличными свойствами, позволяющими ей конкурировать с популярными моделями современного рынка.

Она обладает встроенным праймером — особым насосом, отвечающим за накачку топлива, а также устройством отвечающим за легкий запуск агрегата. К ее основными преимуществам смело можно отнести техническое совершенство, оптимальное соотношение веса и удельной мощности.

Огромный объем ее двигателя также выгодное преимущество перед конкурентами. Одним из небольших недостатков является неидеальное сервисное обслуживание, которое практически отсутствует в маленьких городах и отдаленных регионах.

Технические характеристики:

Источник

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Начинать ее стоит от самых простых узлов и механизмов, заканчивая более сложными.

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

1. Проверка искры бензопилы;
2. Катушка зажигания;
3. Диагностика системы подачи топлива;
4. Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Если на сменной свече также не наблюдается разряд необходимо проверить целостность высоковольтного провода и при необходимости заменить его.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

Для максимально точной регулировки понадобиться обычный монето-образный или плоский щуп, купить которые можно в специализированных или автомобильных магазинах.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Необходимо помнить, что карбюратор бензопилы партнер представляет собой сложный узел, состоящий из множества мелких деталей

Потому при демонтаже, очистке и сборке требуется проявить максимальное внимание

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.

Рекомендуется производить самостоятельную настройку только при наличии специальных инструментов и навыков.

Нужно ли разбирать бензопилу перед регулировкой?

Настройка карбюратора на данном устройстве выполняется без использования разборки, иногда снимают крышку на воздушном фильтре. В ситуации имеется следующая противоречивость: с одной стороны бензопила предполагает выполнять беспрепятственную настройку узла, с другой стороны регулировать его рекомендуют как можно в более редких случаях.

Работники имеющие за плечами приличный опыт, имеют в наличие отвёртку с плоским и длинным жалом, чтобы со временем настроить карбюратор.

При замене октанового числа бензина или образования повышенной влажности в воздухе работники имеющие высокий опыт. Они в своей технике знают как понастроить нужную смесь для получения хорошей производительности и уменьшения износа деталей двигателя. Но данная процедура, требует большого опыта работ с определённой маркой бензопилы и знания нюансов её работы. Настройка считается очень тонкой работой винты следует подкручивать очень мало, всего на 1/10…1/20 оборота. Другим поводом для настройки является выполнение ремонтных работ или замена карбюратора. Регулировка качества топливной смеси проводиться,если исправен карбюратор известно что: отсутствует мусор, прокладки все герметичны, воздушный фильтр находиться в чистом состоянии, свеча, сцепление и система зажигания полностью функционируют. При неисправном карбюраторе шанс, что некорректное функционирование в какой-то период времени само исчезнет и настройка вновь станет корректной-этого не случиться. Результатом неисправного карбюратора станет поломка двигателя, который износиться раньше своего времени.

Какие карбюраторы используются на бензопилах Патриот

Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.

Бензопила Патриот 3816 и пример используемого на ней карбюратора

Особенности карбюраторов, плюсы и недостатки

Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.

Обзор популярных моделей

На данный момент бренд Baumaster представлен тремя моделями. Выбор не обширен, но позволяет выполнять различные задачи.

Бензопила Baumaster GC-99376X

Данная модель самая легковесная в модельном ряду Baumaster. По своим габаритам и массе она вполне сравнится с цепными электропилами. А некоторым из них уступает по показателям мощности. Однако все равно найдет своего покупателя, так как мощности достаточно для выполнения небольших повседневных работ на участке или на стройке.

Технические характеристики силовой установки:

• рабочий объем цилиндра (см3) — 37,2;
• показатели мощности (кВт) — 1.2, (л.с.) – 1,6;
• обороты при минимальной нагрузке — 2600 в минуту.

Параметры пильной гарнитуры:

• размер шины (см.) – 40,5;
• количество режущих звеньев в цепи – 57.

Другие характеристики:

• объем бака масла для смазки цепи (л) — 0.21;
• полная масса инструмента (кг) – 4,2;
• параметры объема бака для топлива (л) — 0.31.

Бензопила Baumaster GC-99376X отвечает всем требованиям для данной категории бензопил. Неприхотлива в эксплуатации и обслуживании, рекомендуется для первоначального знакомства с бензиновым цепным инструментом.

Отзыв покупателя. При покупке привлекла низкая цена и достаточные для меня параметры мощности. В процессе эксплуатации пришлось производить настройку карбюратора, замену расходников, мелкий ремонт и подтяжку креплений. В целом бензопила неплохая.

Бензопила Baumaster GC-99458X

Бензопила Baumaster GC-99458X отличается от предыдущей модели показателями мощности. Остальные параметры практически идентичны, соответственно применение данной бензопилы мало чем отличается. Из отличий стоит отметить более длинную шину, которая позволяет производить распил более толстых деревьев. Бензопила также имеет небольшой размер, однако масса пилы больше на 2 кг.

Технические характеристики силовой установки:

• рабочий объем цилиндра (см3) — 45;
• показатели мощности (кВт) – 2,4, (л.с.) – 3,2;
• обороты при минимальной нагрузке — 2800 в минуту.

Параметры пильной гарнитуры:

• размер шины (см.) – 45,5;
• количество режущих звеньев в цепи – 66.

Другие характеристики:

• объем бака масла для смазки цепи (л) — 0.25;
• полная масса инструмента (кг) – 6,7;
• параметры объема бака для топлива (л) – 0,55.

Бензопила имеет сбалансированную конструкцию, эргономичные прорезиненные рукоятки, что позволяет повысить контроль пользователя за процессом пиления. Baumaster GC-99458X — прекрасный вариант для хозяина загородного участка, которому надо напилить дров для бани в небольшом количестве, удалить ненужные деревья и кустарники, попилить мусор.

Отзыв покупателя. Пила находится в эксплуатации уже третий год. Из нареканий могу отметить нестабильность при запуске, частая замена свечей зажигания. Практически сразу была заменена заводская шина. Из плюсов стоит отметить большое количество зубьев у цепи и компактный размер.

Бензопила Baumaster GC-99502X

Модификация Baumaster GC-99502X также имеет отношение к бытовому классу бензопил, но уже ближе к полупрофессиональным бензопилам. Обладает длинной шиной, что при имеющемся 50 кубовом двигателе позволяет без проблем производить валку деревьев серьезной толщины. А также последующие операции при заготовке дров или предобработки «деловой» древесины. При серьезном повышении параметров мощности имеет незначительную прибавку в весе по сравнению с предыдущей моделью.

Технические характеристики силовой установки:

• рабочий объем цилиндра (см3) – 50,1;
• показатели мощности (кВт) – 2,9, (л.с.) – 3,84;
• обороты при минимальной нагрузке — 3200 в минуту.

Параметры пильной гарнитуры:

• размер шины (см.) – 51;
• количество режущих звеньев в цепи – 78.

Другие характеристики:

• объем бака масла для смазки цепи (л) — 0.25;
• полная масса инструмента (кг) – 6,8;
• параметры объема бака для топлива (л) – 0,55.

Отзыв покупателя. Порадовала доступной ценой при таких параметрах длины цепи и мощности. Из минусов могу отметить завышенный уровень шума. В остальном бензопила стоит своих денег, неисправности такие же, как и бензопил других марок.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала
