Насадка на дрель для заточки сверл и ее эффективность

Насадки на дрель для полировки

После шлифовки основания необходимо придать ему гладкую поверхность. Это осуществляется при помощи полировки с использованием специальных насадок. Они могут быть изготовлены из войлока, шерсти, поролона или фетра. По степени мягкости могут быть твердыми, мягкими, супермягкими и рельефными. По способу крепления различают насадки со штоком, на липучке и с держателем-фиксатором. Для полировки дисков используются веерные или дисковые насадки, для отверстий применяются торцевые приспособления. Средняя цена изделия составляет 250-300 руб.

Многие автолюбители имеют в своем арсенале насадку на дрель для полировки автомобиля. Однако при выборе данного изделия следует учитывать некоторые особенности:

• приспособление должно быть качественным и профессиональным;
• для осуществления эффективных и безопасных полировальных процедур максимальное количество оборотов дрели не должно превышать 3000 об/мин, что указано в характеристике устройства, в противном случае краска просто сгорит;
• насадка должна быть от известного бренда;
• приспособление не должно входить в состав бюджетных изделий;
• для полировки каждой отдельной детали автомобиля следует использовать специальную насадку, предназначенную именно для этих целей.

Процесс полировки с помощью дрели достаточно сложен и включает в себя много тонкостей

Процесс полировки автомобиля при помощи дрели является весьма сложным и трудоемким процессом, требующим определенных навыков. Если нет опыта, вначале необходимо изучить все тонкости данного процесса, освоить основные методики, представленные в роликах в сети Интернет. Начинать лучше с незаметных участков кузова. Инструмент настраивается на нужные параметры с учетом необходимого числа оборотов. Насадку не следует слишком прижимать к поверхности, чтобы высокой температурой не сжечь краску.

Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.

Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки. Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга

При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным. Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки

Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.

Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.

Назначение

Специализированные насадки для дрелей иногда вполне успешно заменяют полноценный узкопрофильный инструмент. Подобный подход позволяет заметно сэкономить домашнему мастеру, исключив покупку дорогостоящего оборудования.

Шлифовальные насадки прекрасно справляются с удалением лакокрасочного покрытия со стен и потолков, почистят металл от ржавчины и доведут до ума загрунтованные поверхности. Останется только отполировать обработанные участки фетром или войлоком. Естественно, что такое решение оправдывает себя только в быту. Промышленный сегмент требует больших мощностей, хорошей отдачи и высокой скорости. А этого бытовая насадка, увы, предоставить не может. Сфера применения подобных устройств – частные дома, дачи, квартиры и гаражи.

Когда необходима установка на шуруповёрт, потребуется специальный адаптер или шестигранный хвостовик. Здесь всё зависит от конкретной модели инструмента и его функциональных возможностей.

На строительном рынке можно встретить самые разные варианты приспособлений для обработки практически любого материала, начиная от деревянных деталей и закачивая привередливыми стеклянными поверхностями. Распространённый форм-фактор барабана или тарелки можно использовать как в вертикальном, так и горизонтальном положении благодаря специальным переходникам. Таким образом, дрель может выступать в роли точила, обеспечивая заточку и шлифовку деталей.

Насадка на дрель для заточки свёрл и её принцип действия

Дрель –  универсальный инструмент, который при помощи различных насадок и приспособлений превращается в такой себе трансформер- многозадачник. Например, каждый мастер сталкивался с тем, что при частом использовании сверло требует заточки.

Если это мастерская, имеющая заточной круг, и мастер имеет навыки заточки на этом кругу, такой  вопрос не возникает. Но в основном для домашнего пользования используют специальное приспособление, которое так и называется – насадка на дрель для заточки сверл.

В принципе ее конструкция простая. Это небольшой абразивный круг, у которого имеется специальная форма, при помощи которой сверло затачивается на нужный угол,который, заключен в пластиковый корпус.

Угол заточки зависит от материала сверла. Например, для стали это 130 градусов, для чугуна 118 градусов. От этого угла и выбирается насадка.Причем в корпусе имеются несколько отверстий для разного диаметра сверл. Это все насаживается на дрель при помощи муфты и является самой основной и сложной деталью.

Получается, что при помощи направляющих затачивается  один режущий край сверла, затем вынимается сверло, поворачиваем на 180 градусов и затем второй край, и опять, до тех пор, пока качество заточки не будет оптимальным. При этом зажим патрона дрели полностью сведён.

Углы заточки указаны на корпусе

Конечно, можно использовать насадку и без муфты или с бесключевой муфтой, но судя по отзывам, качество заточки не будет столь хорошее да и работать неудобно с таким вариантом.

Недостатки и эффективность использования

Очень много мнений по поводу эффективности использования такой насадки. Одни считают приспособление бесполезным, другие, напротив, очень довольны его приобретением и считают очень удачным такое приобретение.

Устройство не очень дорогое, поэтому, естественно, есть некоторое недостатки в его конструкции.

Например, эту насадку нужно использовать только для заточки тех сверл, которые просто затупились. Если сверло совсем село, насадка здесь бесполезна. Можно, конечно, попробовать заточить, если уж очень нужно, но круга просто хватит на заточку 2-3 сверл и нужно круг менять. Затем , судя по отзывам, фиксация в большинстве приспособлений не совсем надежная.

Если нужно изменить угол заточки, это сделать невозможно, так, как сам круг выставлен на определённый угол. Но менять угол  заточки нужно достаточно редко и поэтому большим недостатком это не считается.

Диаметры переходной муфты должны точно соответствовать патрону, иначе будет задевание. Но иногда нет возможности точно проверить размеры, что достаточно неудобно.

Сама конструкция считается неудобной, потому, что нужно взять в руки дрель, потом ее включить одной рукой, а другой направлять само сверло для заточки, причем при этом придерживаться соосности. Но это в том случае, если нет дополнительного кронштейна в комплекте, который и поможет зафиксировать дрель в определённом положении. Или же, при наличии сноровки приспособить подручные инструменты для её фиксации.

Но приспособление пользуется неплохим спросом. Во первых, компактное, мало весит и недорогое. И польза от применения такой насадки очевидна, поэтому купить насадку на дрель для заточки сверл стоит.

Насадка на дрель

Применяют его в «полевых» условиях, например при строительстве дома, когда в результате множества сверлильных работ затупилось сверло и, что бы поменять его, нужно потратить достаточное время на покупку нового. Намного проще тут же заточить его и продолжить работу.

Также это приспособление применяют в домашних хозяйствах, небольших мастерских. У хорошего мастера должно быть все под рукой. По отзывам мастеров, использующих насадку на дрель для заточки сверл, навык  работы на насадке формируется очень быстро. Применив ее несколько раз, настоящий мастер всегда будет иметь ее под рукой.

Эффективность приспособления для заточки свёрл

Каждый эффективность работы оценивает, исходя из своих, каких то ему присущих, требований.  Для одних эта конструкция очень слабенькая, чтобы использовать ее регулярно. Возможно, им следует приобрести немецкую насадку. Другие считают для своей деятельности очень незаменимым приспособлением, которое не раз выручало их.

Поэтому, исходя из тех отзывов, которые можно найти в интернете, можно вывести следующее — если не предъявлять к этому устройству слишком больших требований, то насадка показывает себя с хорошей стороны.Также, настоящий мастер сначала определится с теми работами, которые ему предстоят, а потом подбирает инструмент для их выполнения.

Использование подставки для затачивания

По причине неудобства в затачивания сверла на весу посредством насадки, некоторые мастера отдают предпочтение специальной подставке, которая позволяет обработать инструмент максимально симметрично на каждой поверхности режущей кромки. Такая приставка для заточки сверл состоит из следующих элементов:

• прочного металлического корпуса;
• монтажного кольца, которое соединяет подставку и шейку электродрели;
• верхней панели, которая является кондуктором при затачивании;
• шлифовальной головки.

Наибольшей важностью и сложностью в эксплуатации обладает головка для шлифования. Деталь имеет цилиндрическую форму, которая закреплена гайкой, а на ее поверхность нанесено наждачное покрытие. Такие шлифовальные головки могут иметь различный конус, который формирует угол заточки сверла

В зависимости от этого подбирается соответствующая головка для шлифования, при этом также важно учитывать характеристики наждачного покрытия, которое также влияет на инструмент

Такие шлифовальные головки могут иметь различный конус, который формирует угол заточки сверла

В зависимости от этого подбирается соответствующая головка для шлифования, при этом также важно учитывать характеристики наждачного покрытия, которое также влияет на инструмент. Деталь имеет цилиндрическую форму, которая закреплена гайкой, а на ее поверхность нанесено наждачное покрытие

Такие шлифовальные головки могут иметь различный конус, который формирует угол заточки сверла

Деталь имеет цилиндрическую форму, которая закреплена гайкой, а на ее поверхность нанесено наждачное покрытие. Такие шлифовальные головки могут иметь различный конус, который формирует угол заточки сверла

В зависимости от этого подбирается соответствующая головка для шлифования, при этом также важно учитывать характеристики наждачного покрытия, которое также влияет на инструмент

Например, наиболее подходящий угол для:

• алюминиевых изделий – 140°;
• чугунных – 180° ;
• стальных (низкоуглеродистых) – 130°.

В зависимости от марок материалов подбираются индивидуальные углы заточки. Не все могут приобрести или сделать самостоятельно подобные детали, в связи с этим можно изменять конструкцию подставки для дрели.

Также к использованию допускаются обыкновенные цилиндрические круги, на верхней панели которых можно предусмотреть наличие направляющих отверстий. Им следует обеспечить нужный для нормальной заточки уровень наклона.

Сфера потребления алмазных кругов и классификация

Заточные круги алмазные по назначению пользуют для заточки пил изготовленных из твёрдых сплавов, с их помощью выполняют доработку напаек, они незаменимы при заточке токарных резцов и т. д. У них мелкая структура, позволяющая выполнить отделку обрабатываемого изделия, что невозможно сделать, используя рядовой стандартный абразивный наждак.Диски шлифовальные разных видов, типов алмаза и зернистости на механических и органических связках используют для доработки и заточки токарных резцов, фрез и других приборов из твердого сырья. Российский рынок алмазных кругов представлен изделиями разнообразной формы:

Какой диск применять в каждом конкретном случае, нужно определять индивидуально, исходя из предлагаемой заготовки, поверхности, площади и технологичности. Если для дисковой пилы нужен круг тарелка, которая благодаря острому краю может работать между зубьями, то для ножа более подходящим будет прямой профиль или чашка. Чтобы вернуть первоначальные качества токарных резцов, сверл и других приборов необходимо использовать надежные точила.

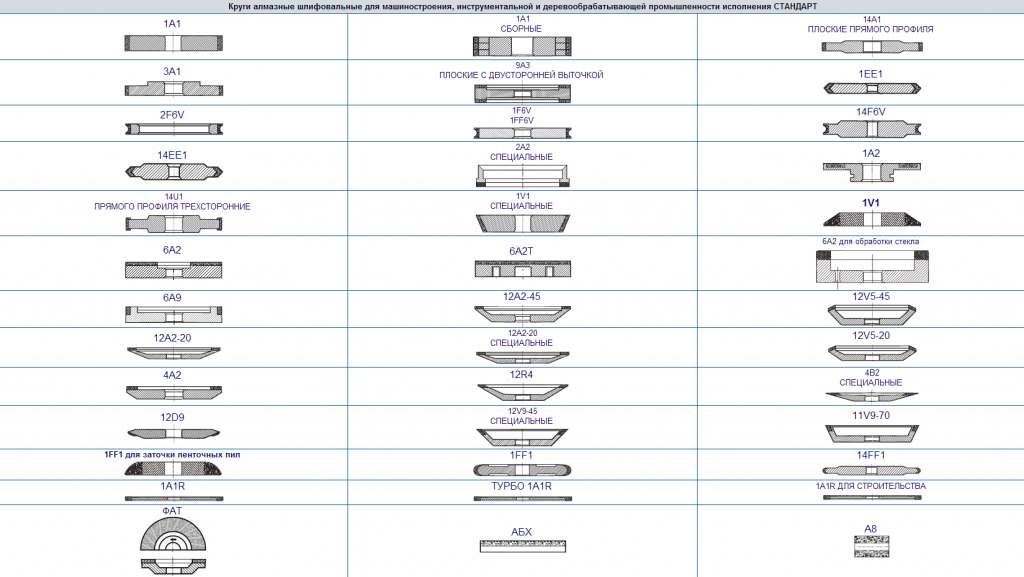

Формы алмазных дисков

Заточные круги различают и по зернистости:

• 100/80 – мелкая фракция;
• 125/100 – средняя;
• 160/125 — крупная;
• 200/160 – более крупная;

Изделия с мелкой зернистостью используют для завершающей доводки токарных резцов, ножей, лезвий и т. п. Используя изделия со средним звеном можно добиться нужной остроты режущей части приспособления. Крупная структура зерна позволяет, например, снять часть металла и выровнять режущую часть детали. Изделия с мелкой и средней зернистостью наиболее распространены, ими пользуются и в быту.

Точильный диск различают по диаметру (125–300 мм). Поэтому подбирать его нужно исходя из размера имеющегося точила

Немаловажной считается в таких изделиях толщина и ширина алмазного слоя. Широкий слой позволит удобно обработать деталь приличной площади или большого диаметра сверло, кроме того, износ алмазного покрытия будет продолжительным

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс

Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс. Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью.

https://youtube.com/watch?v=q-YOP-F7jt8

Отличительной чертой такого заточного круга считается наличие на рабочей части мелкой фракции алмазного зерна, доказано практикой, что он способен выполнить точную отделку режущей части резца, пластины, ножа и других инструментов. В зависимости от цели применения делается выбор алмазного круга для заточки. Для финишной доработки практикуют использование точила прямого профиля.

Критерии выбора и применение

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

• одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
• цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

• Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
• Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Аксессуары для дрели

Как уже отмечалось, дрель как таковая — это хорошо, а если её закрепить жёстко, то качество работ и комфорт производства улучшатся многократно. Виды аксессуаров:

• Стойка (штатив) для дрели.
• Направляющая стойка.
• Станок для крепления дрели (с тисками).
• Шарнирный держатель. Он, в частности, широко применяется в мастерских, гаражах, дома. Например, такой держатель к дрели KWB, имеющей шейку в 43 мм (что представляет собой европейский стандарт), предназначен для того, чтобы фиксация была очень надёжной и жёсткой. Это позволяет использовать электроинструмент для самых разных работ. Таким образом, дрель можно фиксировать в горизонтальной и вертикальной плоскости.

В заключение стоит отметить следующее. Покупать профессиональную заточку для того, чтобы время от времени точить свёрла, не очень рациональное решение, учитывая немалую стоимость этого инструмента. Точилка свёрл на дрель куда дешевле, и если ей пользоваться правильно, не доводя сверло до очень тупого состояния, то она прослужит достаточно долго. Кроме того, в комплект входит и запасной точильный круг. Просто свёрла нужно чаще подправлять, поддерживая их всегда в «боевом» состоянии, и тогда работа по сверлению отверстий и заточке свёрл не станет для вас обременительной, а точилки хватит надолго.

Приспособления для заточки свёрл

Насадка Bosch S41

Служит для того, чтобы успешно точить свёрла разных диаметров. Она предназначается для дрели с шейкой диаметром шпинделя в 43 мм.

Насадка даёт возможность правки свёрл, которые затупились в процессе работы.

Параметры:

1. Угол заточки равен 118°.
2. Оптимальные обороты шпинделя — 2−3 тыс. об./мин.
3. Диаметр затачиваемых свёрл — 2,5−10 мм.

Приспособление для заточки свёрл Bosch S41, как и любой инструмент этого бренда, не имеет никаких нареканий. Практически отсутствуют какие-либо рекламации.

Отзывы потребителей:

Приобрёл эту насадку перед тем, как благоустраивал свой гараж. Честно говоря, пришёл в строймаркет с одной-единственной целью — купить небольшой наждак. А когда увидел это приспособление, поинтересовался у продавца, стоит ли покупать. Тот ответил, что люди берут и никто ещё не вернул.

Привлекла ещё и приемлемая цена. О покупке не жалею: сэкономил деньги и все сделал, благодаря этой насадке, так, как планировал. Вот что значит Бош! Он вне конкуренции!

Игорь

Приобрёл эту точилку. Точит на «ура». Я сверлю редко, так что хватит мне её надолго. Бош, как всегда, на высоте: красивый внешний вид, приятно в руки взять. Ну и, конечно, отлично работает. Деньги заплатил не зря.

Алексей

Насадка KWB 5032−00

Существует для того, чтобы затачивать спиральные HSS-свёрла.

Параметры:

• Угол заточки — 118°.
• Шейка дрели — диаметр 43 мм.
• Диаметр затачиваемых свёрл — 3,5−10 мм.

Комплектуется запасным камнем.

Отзывы:

Взял по случаю. Совсем не для этого приходил в магазин. У меня точить свёрла на точиле не получалось, а с этим приспособлением у меня выходит неплохо. Главное — не доводить инструмент до тупого состояния.

Юрий

Взял эту штучку для гаража — иногда что-нибудь мастерю. Нашёл достойное применение для новой дрели, ей, оказывается, можно не только сверлить. Кстати, купил ещё заточку для ножей — простейшее и эффективное устройство.

Анатолий

Неплохая вещь для домашнего мастера. Не профессиональный инструмент, конечно, но и не дешёвая китайская подделка. Точит.

Виктор

Насадка SPARTA

Тоже подходит для дрелей с шейкой шпинделя в 43 мм. Это даёт возможность восстановить остроту сверла, у которого режущая часть притупилась вследствие работы. Параметры насадки Спарта:

• Угол заточки — 118°.
• Диаметр затачиваемых свёрл — 3,5 — 10 мм.

Запасной камень в комплекте.

Отзывы:

У меня уже много различных устройств, приобрёл и это. Теперь моя дрель не только сверлит, но и точит, режет, шлифует. Доволен.

Иван Васильевич, Магадан.

Признаки того, что кромку пора заточит

Определить, что настало время заточить сверло по металлу легко. Обязательно появляются эти признаки:

1. Появляется сильный нагрев, а на месте сверления металл (особенно алюминий или латунь) может начать плавиться. Это связано с тем, что сверло не вырезает, а трет металл. Определить это можно по быстрому выгоранию смазки.
2. Звук становится похожим на скрип. Даже если добавлять смазки, через секунду появляется скрип.
3. Сверление происходит дольше.
4. Отверстие получается «слизанным». Вместо четких, острых краев получается полированная дыра.
5. Если посмотреть на кромку, она будет не острой, а округлой, не подрезает ноготь. Рассмотреть это можно под лупой.

Если эти признаки наблюдаются, то нужно наточить сверло по металлу. Зачастую кромка тупится из-за перегрева. Продлить жизнь инструменту можно, если использовать смазочно-охлаждающую жидкость (СОЖ) или хотя бы солидол.

Отличительные черты конструкции и принцип действия

Структура насадок на электродрели, специализирующихся на затачивании сверл, имеет в своем составе оболочку из пластика, внутри которого находится вращающийся заточной круг. Это поверхность специализированной формы, которая создает на рабочих элементах режущих инструментов необходимые углы заточки.

Большая часть новейших образцов насадок на электродрели для заточки инструментария оборудуется торцевой крышкой на кожух, на которой находятся отверстия. Диаметр каждого из них пропорционален конкретному размеру сверла.

Заточка сверла, осуществляемая с использованием подобной насадки, происходит следующим способом:

• Сверло, режущую область которого надлежит заправить, вводится в отверстие в кожухе насадки, которое имеет подходящий диаметр.
• Электродрель запускается в работу, в результате этого начинает крутиться заточной камень. Производится заточка одной стороны рабочей поверхности сверла.
• Сверло прокручивается в отверстии насадки на 180 градусов, и производится заточка другого режущего края.

Имеются и более простые варианты – без наличия торцевой крышки. Они примитивнее обычного устройства, но использовать их чрезвычайно некомфортно. Необходимо внимательно следить за корректностью местоположения затачивающей поверхности и режущего края сверла.

Такое точило для сверл на электродрель может иметь и намного более непритязательную конструкцию, где не предусматривается ни наличие крышки, ни технологических отверстий, которые являются кондуктором. Практиковать подобные насадки весьма непросто, они некомфортны по той причине, что требуется удерживать затачиваемое сверло в правильной позиции. Дополнительно нужно выдерживать надлежащие углы на режущей части.
