Почему не болгарка?
Если вы внимательно читали инструкции к металлочерепице и ее монтажу, то, конечно, вы нашли пункт, где указано, что резка болгаркой запрещена. Гарантия на продукт в этом случае просто аннулируется. Почему так?
Металлочерепица сверху защищена специальным полимером, который не терпит высоких температур. А при использовании болгарки металл будет нагреваться как раз до тех критических температур, так что в определенных местах расплавиться и цинковое покрытие, и полимерный слой. Результат – деформация защитных слоев, такая черепица будет повреждена ржавчиной и даже может дать течь.
Кроме того, искры от соприкосновения абразивного диска и черепицы будут разлетаться в разные стороны, образуя повреждения. Эти точки станут небольшими, а в дальнейшем уже более опасными островками коррозии.
Совет: если вы решились все-таки резать болгаркой, то постарайтесь укрыть листы черепицы от искр. А места среза покрывать краской для фасадов. Это хоть и не лучший, но терпимый вариант.
Насадка своими руками
Если речь идёт о каких-то грубых и черновых работах, то вполне можно обойтись самодельным приспособлением. Один из самых простых способов – переделать классический круглый напильник. Достаточно снять ручку с инструмента и обработать посадочное место, чтобы оно плотно садилось в патронник и надёжно удерживалось.
Для изготовления грубой дисковой насадки понадобится кусок фанеры, штырь болт с резьбой на обоих концах. В качестве шлифовального круга будет использована наждачная бумага. Вырезаем из фанеры круг, закрепляем на нём штырь и сверху приклеиваем наждачку. Последнюю после истирания можно не убирать, а просто наклеивать сверху новый лист.
Напоследок
И все-таки, если вы не кровельщик профессионал, то лучшего варианта, чем насадка на дрель, не найти. Она может стать отличным подспорьем и на крыше, и в быту. Если понадобится без визга и огненных брызг, как от болгарки, нарезать металл – пожалуйста. Кроме удобства в работе подкупает тот факт, что не нужно покупать дорогой прибор. Сами насадки стоят не так дорого и подходят на любую дрель. Для профессиональной работы с металлочерепицей такие насадки слабоваты, но для домашнего использования – оптимальный вариант.
Чем бы вы ни резали, кромки отреза лучше обрабатывать краской, такой, как фасадная.
Для чего нужны насадки
Различные типы фрезы в результате многократных повторных движений высекают металл при помощи матрицы. В итоге прочный метал поддается обработке. Таким образом мы режем, проделываем отверстия или шлифуем металлическую поверхность. Точечные воздействия позволяют работать аккуратно, не нарушая структуру элементов. Помимо этого, сохраняется естественный защитный слой изделия.
Пользуясь насадками, можно воздействовать на такие металлы:
- двухмиллиметровые алюминиевые пластины;
- медные, латунные, железные, цинковые и стальные элементы;
- оцинкованные детали толщиной 1,5 мм;
- нержавейку толщиной 0,8 мм.
Ямобур для перфоратора что такое и зачем применяется
Всем известен такой инструмент, как ручной бур для бурения в грунте отверстий под установку столбиков. Чтобы автоматизировать этот процесс, производители выпускают специальные насадки, которые внешне напоминают проломной бур.
Отличаются они тем, что предназначены исключительно для того, чтобы получить отверстие в грунте. Сверлить перфоратором с насадкой ямобур нужно в режиме сверления
При этом немаловажно использовать агрегаты пистолетного типа высокой мощности. Маломощные перфораторы не смогут справиться с такими задачами
https://youtube.com/watch?v=5DdrSzneJ3g%3F
Теперь вы знаете, как называются насадки для перфораторов, и какими они бывают. Однако на вышеперечисленных видах приспособлений функционал инструмента не заканчивается. Еще очень много вариантов насадок, которые изготавливаются своими руками для облегчения работы по снятию лакокрасочного покрытия с бетонных поверхностей. В завершении нужно отметить, что чем мощнее инструмент, тем больше его спектр возможностей. Если вы до сих пор использовали перфоратор только для бурения бетона, то теперь можете существенно расширить его функционал, сэкономив на покупке разнообразных инструментов.
Публикации по теме
Коронки по металлу на дрель их разновидности и конструктивные характеристики
Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно
Насадки на дрель, шуруповерт и болгарку для полировки авто — виды и их выбор
Резка керамической плитки болгаркой и как правильно выполнять
Обзор инструментов
На рынке существует большое разнообразие современных инструментов, позволяющих резать металлочерепицу с наименьшими усилиями, с достаточной скоростью и без повреждений материала:
- ручные ножницы по металлу;
- высечные ножницы;
- дисковая пила;
- высечные электроножницы;
- насадка на дрель.
Проанализировав плюсы и минусы этих приспособлений, можно выбрать инструмент, наиболее подходящий для каждого конкретного случая.
Ручные ножницы по металлу
Один из самых простых и недорогих ручных инструментов для резки листового металла, применение которого вполне оправдано при небольших объемах работ.
- это самый дешевый вариант из всех представленных;
- могут быть различных модификаций – для прямого, правого или левого реза, комбинированные;
- оставляют за собой гладкую кромку без повреждений;
- просты в применении – принцип работы как у обычных бытовых ножниц.
Недостатки ручных ножниц по металлу следующие:
- для резки требуются большие усилия;
- при больших объемах применять их невозможно;
- затупившись, они могут гнуть металл, особенно в местах подъема волны, застревать в нем, замедляя рабочий процесс.
Высечные ножницы
Ручные высечные ножницы предназначены для выреза внутри листа металлочерепицы круглых отверстий для выходов труб или V-образных выборок.
- используются для реза внутри листа и могут применяться для плоских и профилированных листов;
- удобная поворотная ручка;
- не гнут металл, не делают заусениц – оставляют за собой гладкую и аккуратную кромку.
- небольшая производительность;
- необходимость применения значительных физических усилий при работе;
- достаточно высокая цена для ручного инструмента.
Дисковая пила
Это востребованный в быту универсальный электроинструмент – им можно резать дерево, металл, пластик. Дисковая пила обладает достаточной мощностью и хорошей производительностью – это ее главное достоинство. Для резки металлочерепицы необходимо использовать диск с зубьями, а не абразивный.
Преимущества данного инструмента:
- легко и быстро выполняет прямолинейные пропилы;
- применим для больших объемов работ;
- инструмент благодаря съемному диску используется для резки разных материалов;
- современные модели работают от аккумулятора – удобный вариант при работе на кровле;
- покупка диска для резки металла обойдется дешевле, чем специального электроинструмента для металлочерепицы – например, высечных ножниц.
Недостатки дисковой пилы:
- не может выполнять криволинейные резы;
- инструмент травмоопасен, тем более при работе на крыше;
- сложно работать на высоте;
- при неправильной настройке и использовании несоответствующего диска циркулярка может рвать металл, отслаивать защитное полимерное покрытие.
Высечные электроножницы
Другое их название – вырубные. Принцип их действия – быстрое последовательное высекание (вырубание при помощи пуансона и матрицы) дорожки шириной 5 мм. Это достаточно мощный электроинструмент, обладающий следующими преимуществами:
- высокая скорость реза в любом направлении, причем начинать рез можно как от края, так и в центре листа, предварительно просверлив отверстие для входа;
- возможность производить криволинейные вырезы;
- инструмент оставляет за собой ровный без повреждений край, без замятий и погнутостей;
- высечными электроножницами удобно работать одной рукой в любых условиях, в том числе на высоте.
- высокая цена, особенно если учитывать специфичность применения данного инструмента;
- большое количество стружки, иногда она забивается в инструмент.
Насадка на дрель
Насадка для резки металлочерепицы преобразует вращательные движения шуруповерта или дрели в возвратно-поступательные, делающие возможными производить рез металла.
У приспособления много плюсов:
- небольшая стоимость комплекта;
- скорость реза достаточно высокая (быстрее УШМ, но медленнее высечных электроножниц);
- насадку можно использовать с аккумуляторным инструментом, что облегчает работу на высоте;
- образуется ровный аккуратный шов без деформаций металлочерепицы (его толщина 4 мм).
Среди неудобств насадки следующие:
- работать ею нужно двумя руками и делать это на крыше несколько проблематично;
- большое количество вырубаемых насадкой металлических серпиков может представлять проблему;
- не очень удобно вырезать рельеф волн – расположение дрели может блокировать прохождение режущей части насадки.
Каждый из представленных инструментов хорошо справляется с резкой листов металлочерепицы, не повреждая покрытие и не лишая покупателя гарантии производителя.
Ключевые достоинства
Краскосниматель не измельчает старый слой в пыль, а аккуратно снимает его крупными фрагментами. Это значительно ускоряет работу, и всего за час вы можете очистить от 1 до 4 квадратных метров поверхности. Такой способ существенно упрощает уборку после демонтажа старого покрытия (нет необходимости аккуратно собирать пыль мокрой тряпкой или пылесосом).
Важное преимущество насадки «Краскосниматель» — возможность обрабатывать практически любые поверхности в многоэтажных домах. Изначально инструмент создавался для снятия краски с бетона, но практика показала, что он также эффективен при шлифовке других материалов:
- кирпича;
- шлакоблока;
- дерева;
- металла;
- песчаника.
Безопасность для коммуникаций
Краскосниматель аккуратно демонтирует полимерный слой и при этом не создает риск повреждения силовых и слаботочных кабельных систем. Немаловажную роль играет и его экологичность. Отсутствие термической обработки не приводит к распаду полимеров и появлению токсичных выбросов.
Эта насадка эффективна и в тех случаях, когда требуется снять старую краску в домах, построенных еще в 60-х годах прошлого столетия. Советская краска является одной из самых токсичных (содержит большую массовую долю свинца), поэтому удалять ее необходимо аккуратно, при помощи специального инструмента. Нельзя стирать ее в пыль.
Как устроен сверчок на дрель для резки металла?
Работа построена по принципу обычного офисного дырокола. Тонкий цилиндрический боек протыкает в металле аккуратное отверстие. Колебательные движения происходят с высокой частотой (равной оборотам патрона дрели), и при поступательном движении вдоль линии разметки, вы получаете ровный и непрерывный разрез.
Характерный звук во время работы этой насадки на дрель, дал название «сверчок». Высечные ножницы по металлу «сверчок» не имеют ограничений по траектории перемещения.
Можно вырезать линии любой формы. Инструмент (благодаря круглой форме режущей части) может вращаться на 360° вокруг точки реза.
Еще одно преимущество насадки на дрель «сверчок» – она отлично подходит для резки металла с ребрами жесткости, и другими профильными выштамповками.
- Первый способ – повторение плоскости профиля (оператор держит насадку перпендикулярно заготовке, огибая неровности). Подходит для среднего радиуса изгиба.
- Второй способ – просечка металла прямо по ребрам, не огибая профиль листа. Именно благодаря этой способности, эта насадка подходит для резки металлочерепицы.
Ребра, формирующие черепицу на листе кровли, имеют не слишком большой перепад уровней, но изгиб происходит практически под прямым углом. Обычные насадки на дрель для резки металла в виде ножниц, такой профиль не пройдут. А просечная насадка выполняет рез без остановки.
Единственный недостаток такого инструмента – относительно высокие потери материала. Пробойник имеет определенный диаметр, поэтому ширина разреза – вынужденные потери при раскрое.
Обычно это несколько миллиметров, но все-же об этой особенности надо помнить. При выполнении работ образуется большое количество металлической стружки. В отличие от содержимого контейнера дырокола, это не конфетти из стали, а полумесяцы с острыми краями.
Поэтому в мягкой обуви работать не рекомендуется, и по окончании раскроя, необходимо сразу утилизировать металл. Еще один вариант (мало распространенный) – это дисковые ножницы-самоходы (разумеется, в виде насадки на дрель). Описывать принцип работы нет смысла, все видно на иллюстрации.
Угловой редуктор приводит в действие верхний ведущий диск, а снизу прижимается диск направляющий. Получаются как бы бесконечные ножницы. Есть ограничения по толщине металла, к тому же такие ножницы не могут выполнять фигурный рез.
Любое из этих приспособлений существенно облегчает работу с металлом. Они не универсальны, поэтому каждый мастер может выбирать насадку для своих потребностей.
Насадки на дрель для шлифовки дерева наждачной бумагой
Липучка на УШМ 125d+переходник на дрель SKRAB
| Тип оснастки | шлифовальная |
| Ø, мм | 125 |
| Назначение | шлифовка и обдирка металла, дерева, снятие старого ЛКМ, работа с пластмассой |
| Какая скорость вращения, об/мин | 12500 |
| Посадка | М14 |
| Вес, кг | 0,13 |
| Цена, руб. | 185 |
Плюсы и минусы
удобство в работе
быстрая смена оснастки
большой ресурс
существенных нет
Набор полировальных и шлифовальных насадок “Зубр” (115 мм)
| Ø, мм | 115 |
| Назначение | полировка/шлифовка |
| Какая скорость вращения, об/мин | 2500 |
| Крепление | липучка |
| Кол-во предметов, шт. | 7 |
| Цена, руб. | 760 |
Плюсы и минусы
максимальное заполнение полимерами микро полостей
быстрая смена оснастки
мало предметов в комплекте
Насадка с липучкой для дрели и УШМ TUNDRA, М14, с адаптером, твердая, 150 мм
| Ø, мм | 150 |
| Назначение | металл, пластик, дерево |
| Упаковка | индивидуальная (клапан, пакет) |
| Параметры, см | 14,5 х 12,5 х 3 |
| Посадка | М14 |
| Вес, кг | 0,129 |
| Цена, руб. | 119 |
Плюсы и минусы
отличная оснастка, обладающая высокой степенью износа
наличие адаптера
быстрая смена насадки
существенных нет
Насадка с липучкой для дрели и УШМ LOM, М14, с адаптером, 125 мм
| Тип оснастки | шлифовальная |
| Ø, мм | 125 |
| Назначение | металл, пластик, дерево |
| Упаковка | клапан, пакет |
| Посадка | М14 |
| Вес, кг | 0,104 |
| Цена, руб. | 127 |
Плюсы и минусы
эластичность
быстрая смена оснастки
качественное исполнение
при использовании на материале твёрдой структуры наблюдается быстрый износ
Техника безопасности
Независимо от марки дрели и насадки, их цены и характеристик очень важно соблюдать технику безопасности. Безопасные методы работы с дрелью
Безопасные методы работы с дрелью
Это предотвратит травмы и порчу материала.
При работе с дрелью нужно одевать защитные очки и перчатки.
Перед началом работ важно проверить крепление насадки.
Обязательно проконтролировать закреплён ли хорошо материал для резки.
Дрель надо держать двумя руками за специальные держатели.
Работая с насадкой для резки металла, постоянно убирать падающую стружку. Например, при монтаже кровли большое количество стружки может повредить поверхность металлочерепицы.
По окончании работ некоторое время не стоит трогать руками обработанный металл и снимать насадки, так как они вследствие трения могут нагреваться.
Итак, когда режем металлические листы толщиной до 2 мм, например, выполняя монтаж металлочерепицы или забора из профнастила, а объём работ небольшой или разовый, то имеет смысл обратить своё внимание на насадки для дрели
Для шлифовки и полировки
Одними из наиболее востребованных насадок являются приспособления для шлифовки и полировки поверхностей металлических и деревянных изделий. Они заметно отличаются между собой по исполнению и назначению.
Тарелочные
Являются практически полным аналогом шлифовальных тарелок, которые используются в электрических шлифмашинках. Единственное отличие – вместо присоединительной резьбы имеют штырь, который зажимается в патрон. Собственно, в случае необходимости для дрели можно использовать рабочую часть шлифовальной машинки, предварительно вкрутив в нее обычный болт.
Материал, из которого изготавливается данная насадка, может быть любым. Существуют металлические модели, пластиковые, часто встречаются резиновые. Последние точно повторяют контуры обрабатываемой детали, создавая идеально ровную поверхность. Режущая часть данной насадки – наждачная бумага. Она продается в виде готовых дисков, имеющих специальное покрытие, предотвращающее проскальзывание.
Чашечные
Насадки чашечного типа применяют для черновой обработки заготовки. С их помощью удаляют старое лакокрасочное покрытие с дерева, снимают окалину с металла, удаляют ржавчину. Конструктивно это корпус в форме чаши, внутри которого уложена жесткая щетина из пружинистой проволоки. На дне чашки имеется штырь для фиксации в патроне дрели.
Дисковые и веерные
Дисковые насадки имеют устройство, подобное чашечным. Единственное различие состоит в том, что щетка не ограничена размерами корпуса, а напротив, выходит из него, образуя своеобразное колючее «солнышко»
Насадка удобна для обработки больших поверхностей, но требует осторожности во время работы – одного непродуманного движения достаточно, чтобы испортить изделие, а возможно, и получить травму
Похожую конструкцию имеют веерные насадки. Их рабочая часть – лепестки из наждачного материала на матерчатой основе. Данной насадкой удобно работать с алюминиевыми деталями, очищать литые заготовки от шлака.
Барабанные или цилиндрические
Насадки, имеющие форму цилиндра, снаружи которого закреплен абразивный материал (наждачная бумага), предназначены для обработки внутренних поверхностей цилиндрических отверстий. Чаще всего изготавливаются из металла или резины. Подбирая зернистость шкурки данным приспособлением, можно обрабатывать самые различные материалы, от дерева до металла и стекла.
Насадки для полировки
Завершающей фазой обработки изделия является его полировка. Полируют детали, прошедшие фрезеровку и покрытые лаком. Данная процедура выполняется с помощью специальных паст, которые наносят на мягкую подвижную поверхность. В качестве таковой может использоваться войлок, кожа, поролон или ткань. Конструктивно данная насадка – диск из мягкого материала, в центре которого установлен штырь для крепления в патроне.
Разновидности
Виды:
- Сверчок — вырубные высечные ножницы, которые используются для разрезания профиля, пластика, металлических листов. Допустимая толщина стали для разрезания — 1,2 мм. Слой пластика — 2 мм. Часто используется для раскроя металлочерепицы. Оптимальная скорость вращения электродвигателя — до 2500 оборотов в минуту. После разрезания заготовки выпрямлять не нужно.
- Стальной бобер — усовершенствованная оснастка для электроинструмента, с помощью которой можно разрезать листы металла, профиль, арматуру. Лезвия могут разделить на части детали толщиной до 1,8 мм. На ней устанавливается пуансон со сменной матрицей. Оптимальное количество оборотов — до 3000.
- Оснастка EDMA NIBBLEX. Дает возможность разрезать металлические профиля толщиной до 1,2 мм, листы алюминия до 1,5 мм. Оптимальное количество оборотов — от 3000.
- Высечные ножницы SPARKY. Максимальная толщина разрезаемого материала — до 2 мм. Оптимальное количество оборотов — 3000.

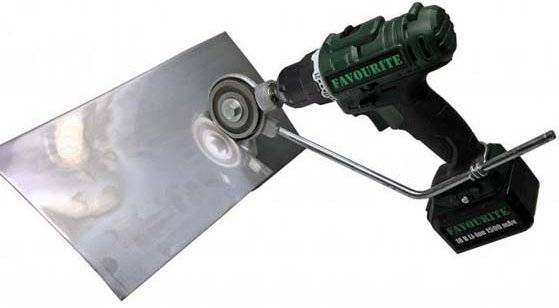

В отдельную группу выделяются дисковые ножницы для шуруповерта. Они наименее популярны, поскольку не подходят для изготовления фигурных резов. Угловой редуктор передает усилие на подвижный режущий диск. Второй диск, установленный напротив, прижимает металлический лист, направляет инструмент.
Стальной бобер для резки металла (Фото: Instagram / redtool.pro)
Как резать профилированный листовой материал насадкой
Для соединения насадки с электроинструментом, в конструкции приставки имеются специальные выступы — хвостовики. Как правило, хвостовики имеют шестигранную форму, и зажимаются в цанговом патроне электроинструмента. После закрепления хвостовика в патроне электроинструмента, можно приступать к работе
При выполнении работ немаловажно соблюдать такие рекомендации:
- Если работы выполняются впервые, то сначала рекомендуется потренироваться на остатках листовых материалов
- Работы проводятся, удерживая инструмент двумя руками. Это надо не только с целью соблюдения техники безопасности, но и для того, чтобы рез получился ровным и аккуратным. Если работы выполнять, удерживая только дрель или шуруповерт, то приставка будет сильно вибрировать, и поэтому получить ровный рез не получится. Исключение составляют приставки марки Turboshear
- Работы лучше выполнять внизу (не на крыше) с точки зрения соблюдения техники безопасности, хотя в исключительных случаях допускается использование инструмента наверху
- Чтобы получить максимально-качественный рез, нужно работы проводить с помощником. Один человек удерживает разрезаемый лист, а второй выполняет непосредственную работу по раскрою материала
- Перед началом работ нужно маркером или карандашом сделать разметку, по которой выполняется резка тонколистового материала
Чтобы вырезы были аккуратными, ровными и без дефектов, необходимо научиться правильно работать инструментом. Для этого понадобится практика.
Подводя итог, нужно отметить, что покупать насадку для резки листового материала рекомендуется специалистам, которые занимаются перекрытием домов, а также прочих построек, используя для этого стальной листовой материал. Если запланировали самостоятельно перекрыть сарай или другую пристройку, то воспользовавшись приставкой на дрель для резки металла, удастся выполнить работы с высокой точностью и аккуратностью.
https://youtube.com/watch?v=9KnFZUvVjwk%3F
Публикации по теме
Как сделать станок и заточить диск циркулярной пилы инструкция с подробным описанием
Патроны для перфораторов какими они бывают и как их ремонтировать
Насадки на дрель, шуруповерт и болгарку для полировки авто — виды и их выбор
Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно
Самодельные насадки на дрель
Кроме естественного желания потратить меньше, домашними мастерами часто движет стремление к познанию и самовыражению. Пара таких проектов изготовления приспособлений из подручных материалов приведена далее.
Самодельная насадка на основе автомобильного клапана
На основе автомобильного клапана
Неплохой набор можно сделать на основе клапанов от автомобильного двигателя. Эти детали отличаются высокой прочностью, точностью изготовления и прекрасной балансировкой.
Плоскую поверхность клапана следует хорошо обезжирить, на клею закрепить головку требуемой формы. Головки можно сделать из дерева, плотной резины или твердого пенопласта. На круглом листе наждачной бумаги следует нарисовать круг диаметром, равным диаметру головки, и сделать прорезы от края до намеченного круга. Центральную часть приклеивают к основанию, а лепестки заворачивают на тыльную сторону головки и приклеивают к ней или крепят строительными скобками.
Простое приспособление из винта
Если автомобильного клапана может и не оказаться под рукой, то длинный винт, пара шайб и гайка найдутся в любой домашней мастерской.
Простое приспособление из винта
Наждачную бумагу надо нарезать квадратиками и сделать в центре отверстие, 4-5 таких квадратиков надо надеть на винт и зажать гайкой между шайбами.
Получится простейшая насадка на дрель веерного типа. Винт зажимается в патроне, и можно зачищать труднодоступные места.
Резьба довольно скоро замнется патроном дрели, в этом случае мастер берет из ящика следующий винт.
Приспособление для полировки
За основу берется предыдущая конструкция, но между шайбами зажимается кружок, вырезанный из войлока. Чтобы полировка шла лучше, войлок натирают пастой ГОИ.
Самодельные приспособления неплохо справляются с относительно ровными поверхностями, для поверхностей со сложным рельефом придется воспользоваться покупными.
Приспособление для полировки своими руками
Популярные модели и сферы их применения
Современные модели насадок на дрели позволяют осуществлять резку листового металла не только по прямой линии. С помощью такого удобного и простого в использовании приспособления можно также выполнять фигурные резы, что часто требуется при монтаже кровельных конструкций, вентиляционных воздуховодов, а также желобов и других элементов водосточной системы.
Используя такие насадки на дрель, резы можно делать практически в любом пространственном положении. Не менее важным преимуществом этих насадок является и то, что они не требуют предварительной настройки.
Эта насадка превращает дрель в электроножницы, работающие по принципу именно реза, а не высекания
Среди наиболее популярных моделей насадок на дрели для резки металла, представленных на отечественном рынке, выделяются следующие:
- «Сверчок» (от компании «Энкор»);
- Sparky NP 1,8L;
- EDMA NIBBLEX;
- ACKO YT-160A.
Просечные ножницы-насадка на электродрель EDMA NIBBLEX для резки металла и пластика
Различия моделей насадок на дрели состоят не в принципе их работы, а в максимальной толщине разрезаемого металла и ряде других технических характеристик. Современные модели насадок на дрели позволяют получать ровные и аккуратные резы с острыми, ровными и незамятыми краями. При этом защитное покрытие, нанесенное на поверхность металлического листа, не повреждается и полностью сохраняет все свои функции.
«Сверчок»
Одной из популярных насадок на дрель, которая представляет собой компактные высечные (вырубные) ножницы, является приспособление, называемое «Сверчок». Такую насадку, позволяющую получать ровный и аккуратный рез, можно использовать для резки как плоских, так и профильных металлических листов.
Насадка-ножницы «Сверчок» предназначена для работы от пневмо- или электродрели (шуруповерта) мощностью не менее 420 Вт
При помощи насадки-ножниц «Сверчок» можно резать не только металлический лист, но тонколистовые изделия, изготовленные из поликарбоната и других полимерных материалов. При этом толщина изделий, для резки которых могут быть использованы эти компактные высечные ножницы, может составлять до:
- 1,5 мм – для стального листового материала;
- 1,2 мм – для нержавеющей стали;
- 2 мм – для меди и алюминия, а также полимерных материалов.
При помощи насадки для дрели «Сверчок» можно осуществлять резку листового материала в горизонтальной и вертикальной плоскостях, а также выполнять на поверхности листа внутренние резы.
«Сверчок» работает по принципу высечнных ножниц
«Сверчок» – это хорошая насадка на дрель для резки металлочерепицы и профнастила. При использовании данного приспособления для резки металла поверхность этих материалов не деформируется, а сам рез получается ровным и аккуратным. Легко справится насадка «Сверчок» и с такими сложными задачами, как художественная резка и создание в листовом материале отверстия большого диаметра.
«Стальной бобёр»
Еще одной популярной насадкой для дрели, при помощи которой можно выполнять резку металла, является приспособление, называемое «Стальной бобёр». Принцип, по которому работают такие насадки на дрель, схож с тем, как функционируют вырубные ножницы. При использовании этого устройства в зоне резки не образуются искры и на металлический лист не оказывается термического воздействия, соответственно, не сжигается защитное покрытие, которое на него нанесено.
Насадка для резки металла «Стальной бобёр» комплектуется сменной матрицей и пуансоном
Среди технических характеристик, которыми обладает насадка на дрель данного типа, необходимо выделить следующие:
- Эффективность работы такой насадки обеспечивается при вращении патрона дрели со скоростью 1500–3000 об/мин.
- Максимальная толщина обрабатываемых деталей составляет 1,8 мм для листов из обычной стали, 2 мм – для медных и алюминиевых листов, 1,2 мм – для листов из нержавеющей стали.
- Угол, на который можно изменять направление выполнения реза, – 360°.
- Минимальный радиус реза – 12 мм.
Решая вопрос о том, какой инструмент выбрать для резки листового металла – лобзик, болгарку или насадку на дрель, – следует в первую очередь оценить задачи, для решения которых они необходимы.
Ножовка – еще один вариант насадки
Допускается устанавливать как на ручную/электрическую дрель, так и на аккумуляторный шуруповерт.
Приготовления к работе:

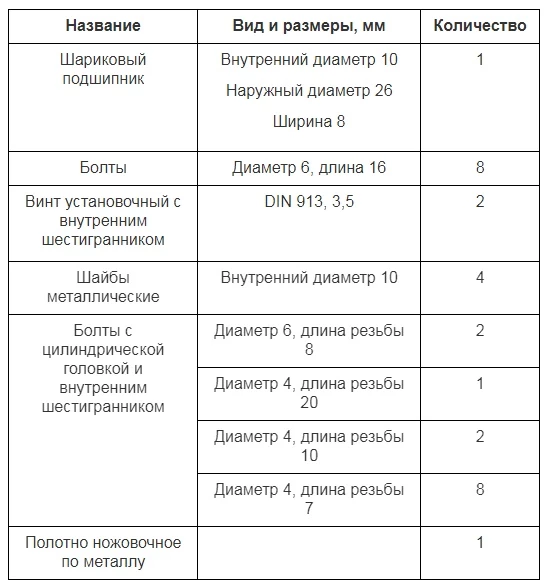

Комплектующие и материалы, из которых состоит насадка в виде ножовки по металлу, описаны в таблицах.
Инструменты потребуются такие:
- дрель (ручная или электрическая) либо шуруповерт;
- метчик для резьбы на 4 и 6 мм;
- напильник для металла;
- отвертки;
- сверла;
- станок для сверления;
- тиски;
- ключи с шестью гранями.
Как сделать насадку-ножовку:
Зажать пруток в тисках. С помощью напильника сделать симметричные пазы под наклоном в 20 градусов.
Одеть подшипник на вал и провернуть в прорези до самого конца.
Сделать втулки, чтобы закрепить подшипник. Трубку из алюминия нужно разрезать на две части под наклоном, который будет совпадать с углом подшипника в отношении оси.
После во втулках проделать отверстия с помощью станка и сделать резьбу под винты DIN 913, 3,5 мм. Втулки надеть на вал и закрепить посредством винтов.
На вал с обоих боков надеть по паре шайб, чтобы втулки не так сильно и быстро изнашивались.
Чтобы изделие вышло одновременно и прочным, и легким, лучше задействовать алюминий – с ним работать гораздо проще.
Детали надо изготовить, ориентируясь на габариты, упомянутые в таблице. Отверстия платформ, направляющих и стоек обязаны совпасть
В стойках нужно нарезать резьбу насквозь – именно на ней будет удерживаться вся конструкция
Важно заметить, что устанавливается лишь пара болтов, в стороне вала. Другая пара монтируется в конце, одновременно с упором
Пару перемычек надо приложить под отверстия в стойках
Они послужат направляющими.
Шток надо сделать из стали. Именно он несет основную нагрузку. Проделать в штоке пару отверстий и вкрутить болты цилиндрической формы. Шаг подобрать подходящий, чтобы подшипник вращался легко. Болты к штоку прикрепить сварными точками.
Шток обязан быть немного тоньше, чем направляющие, тогда ход будет свободным. Плита, которая прижимается к направляющим, рискует его заклинить.
- Прикрутить со второй стороны еще одну платформу.
- Подсоединить держатель ножовки и упор.
- Держатель сам по себе мелкий и складывается всего из четырех составляющих. Две крышки подсоединяются снизу и сверху к боковинам. Между ними с одного бока надо вставить шток, а с другого – ножовку.
- Шток закрепить болтом, а пилу – сверху парой винтиков и зажать сбоку болтом. Этот боковой болт пойдет сквозь отверстие в хвостовой части пилы. Так крепление будет более надежным, и пила не сдвинется от нагрузки.
- Элементы держателя вырезать на фрезерном станке. В домашних условиях нетрудно изготовить их с помощью тисков и напильника.
- Прежде чем начать высверливать отверстия, элементы держателя желательно склеить. Благодаря этому в ходе сборки отверстия идеально совпадут.
- В «Материалах» указаны габариты заготовок для полотна. Двусторонние пилы более широкие. Потому будет не лишним иметь при себе держатели, которые подойдут под габариты различного режущего инструментария. На схематическом изображении нарисована конструкция держателя.
- Держатель надеть на шток и зажать посредством болта. Чем лучше он будет зафиксирован, тем лучше будет работать готовый инструмент.
- В держатель вставить полотно и зафиксировать тремя болтами.
- Последний шаг – подсоединить и зажать винтами упор, который сделан из уголка, со «входом» для пилы.
На этом работа по созданию насадки завершена. Теперь можно испытать изделие на практике.
Насадки-миксеры на перфоратор
Виды насадок на дрель для резки металла
Промышленностью выпускаются различные виды насадок на дрели, используемые для шлифования и полировки, сверления под углом и заточки, обработки с/х животных и птицы, а также резки листовых материалов.
Для резки металла используются разные приспособления, наиболее популярными из них являются: «Сверчок», «Ножницы», «Стальной бобёр» и «Лобзик».
Насадка на дрель «сверчок»
«Сверчок» – это универсальное устройство, являющееся, по сути, высечными ножницами. Спектр использования данного приспособления достаточно обширен.
«Сверчок» применяют при резке:
- листовой чёрной и нержавеющей стали, меди и алюминия, а также листового пластика;
- в горизонтальной и вертикальной плоскостях, а также для выполнения внутреннего реза;
- профнастила и металлочерепицы, а также прочих тонких листовых материалов (жесть, пищевая фольга и т.д.).
«Сверчок» − это универсальное устройство с широкими возможностями применения При использовании насадки «Сверчок» необходимо соблюдать рекомендации предприятия-производителя по типу и толщине обрабатываемого материала, измеряемой в мм. А также иметь в виду, что частота вращения электрического инструмента должна быть не менее 1500 и не более 3 000 оборотов в минуту.
Насадка на дрель для резки металла «Ножницы»
«Ножницы» − это наиболее известный и распространённый тип насадок, используемых при обработке металла.
Это устройство используется для резки листового металла без профильных изгибов либо с волнами большого радиуса. Его используют при фигурной резьбе с небольшими радиусами срезов.
«Стальной бобёр» и «Сверчок» внешне очень похожи
Насадка «Стальной бобёр»
По своей конструкции и функционалу вид насадок «Стальной бобёр» аналогичен виду «Сверчок», с той лишь разницей, что данное устройство может быть использовано при обработке заготовок большей толщины.
Эта особенность несколько увеличивает возможности данного вида приспособлений, в остальном же они схожи.
Насадка вращается вокруг режущего вала на 360°, что очень удобно при выполнении работ.
Насадка на дрель «Лобзик»
Этот вид устройств используется больше для обработки деревянных поверхностей. С их использованием можно резать доски и прочие пиломатериалы большой толщины, а также вырезать сложные узоры.
Для обработки металла с использованием насадки «Лобзик», в неё вставляются специальные пилки, и работа (шуруповёрта) в тандеме с данной насадкой напоминает использование сабельной пилы, являющейся разновидностью ручного электрического инструмента.
