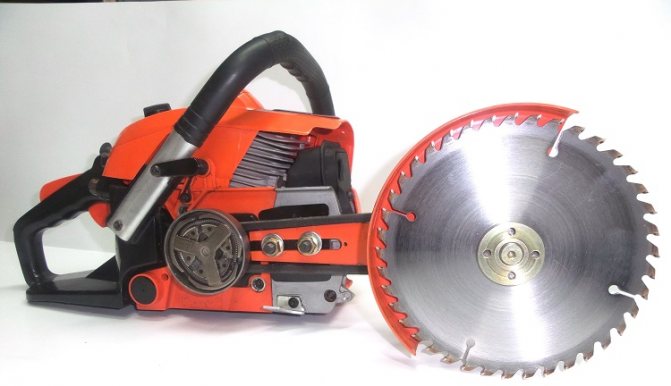

Насадка — болгарка на бензопилу Универсальность или смерть бензопиле?!

Устройство и принцип работы приспособления

Насадка — кородер состоит из следующих основных частей:

• шкив под приводной ремень;
• приводной ремень;
• кронштейн с рабочей головкой.

Есть множество разновидностей рабочих головок:

• узкие большого диаметра;
• широкие меньшего диаметра;
• с открытым креплением ножей (фрез);
• с закрытым креплением, как у электрорубанков;
• со столом для ограничения и регулировки глубины захвата и без него;
• с фигурными резцами разных профилей для разных целей.

Их объединяет общий принцип конструкции. По сути, это вал на двух подшипниках в каретках со шкивом. Такой же, как у электрорубанков. Разница в размерах, форме вала и ножей (фрез) и способах их крепления.

Распил бревна на доски бензопилой по отметкам

Как показано в ролике ютуб-канала «Глухари. Второй канал«, перед распилом этим способом бревно очищают от коры, укладывают на прокладки и крепят двумя шурупами.

Крепление бревна на шурупы

Уровнем делают разметку. Наносят две вертикальные линии на торцах бревна.

Разметка торца бревна

По разметке натягивают разметочный шнур или ставят метки, а после этого соединяют их линейкой.

Использование разметочного шнура

Разметка бревна линейкой

Первый пропил бревна делают по разметке.

Первый пропил бревна

Углубленный пропил бревна

Окончательный пропил бревна

Перед последним проходом на бревно для страховки надевают удавку, только после этого удаляют крепёжные шурупы.

Удаление крепёжных шурупов

Бревно, распиленное на две части

Видео, как распилить бревно бензопилой по отметкам:

Видео обзоры

Ниже представлен видео обзор, где демонстрируется насадка для бензопилы

Александр Михайлович:

Получить два инструмента в одном – это замечательная идея. Осуществить ее мне помог друг, который отлично разбирается в ремонте подобного оборудования. Использовали все необходимые детали с болгарки и получили многофункциональное устройство. Работает отлично, но я понял, что лучше ставить небольшой диск на 115 мм, эффективнее работа получается.

Достоинства: не дорогое, многофункциональное устройство.

Недостатки: необходимо использовать с осторожностью, так как это самодельное устройство

Насадка для заточки бензопилы

Режущую цепь можно заточить напильником. Но это не всегда возможно. Да и не каждую цепь можно хорошо заточить таким образом. Если пилой работали с песком или гравийной почвой, то для заточки потребуется специальный станок. Компания “Штиль” выпускает специальные насадки, позволяющие качественно заточить цепь.

Что это такое? Насадка для заточки цепей бензопил представляет собой устройство, устанавливаемое непосредственно на шину пилы. Рабочая часть похожа на лучковую пилу, но вместо полотна в насадке – круглый напильник. С помощью таких насадок можно не только заточить, но и поправить цепь под один размер.

Изготовление своими руками

Не все отдают предпочтение покупным механизмам. Некоторые изготавливают самостоятельно инструмент, ничуть не уступающий по эксплуатационным показателям тому, что выполнен на заводе. Для этого нужно обладать определенными знаниями и навыками об устройстве и принципах работы техники специального назначения. Так может быть изготовлена и насадка болгарка на бензопилу. Своими руками сделанные инструменты можно встретить все чаще.

Многие предпочитают изготавливать насадки самостоятельно

При самостоятельном изготовлении устройства нужно соблюсти два условия:

• обеспечить применение кожуха для защиты оператора инструмента;
• адаптировать количество оборотов вращения под функциональные возможности болгарки.

Вторую задачу можно решить применением редуктора скорости вращения, а также установкой ведомого шкива большего диаметра. К основным минусам производства такого инструмента своими руками относят:

1. Отсутствие гарантий безопасной эксплуатации и качества техники.
2. Порча двигателя, вызванная попаданием в его воздушный фильтр мелкой пыли.
3. Разрушение дисков, вызванное чрезмерно большим количеством оборотов.

Процесс собственноручного изготовления потребует наличия:

• рабочего модуля навесного оборудования (болгарки);
• исправной бензопилы;
• шины;
• ремня на привод;
• 2-х барабанов.

Нюансы использования

При эксплуатации преобразованной бензопилы необходимо соблюдать правила безопасности, а также использовать защитную спецодежду.

Хрупкие отрезные круги требуют своевременной замены. Предотвратить возможность травмирования можно посредством использования защитного кожуха.

Обеспечить эффективность работы можно при условии постоянного контроля степени натяжения ремня привода.

Использование преобразованной бензопилы в болгарку заключается в мобильности устройства, его невысокой цене, удобстве использования и высоком показателе мощности. Такое устройство можно применять в труднодоступных местах без доступа электрической энергии. Специалисты рекомендуют отдать преимущество готовой насадке, которая отличается безопасностью и простотой монтажа.

Как установить насадку-болгарку на бензопилу?

Самостоятельный монтаж болгарки для резки металла нужно начать с тщательной очистки бензопилы. Для этого оператор должен последовательно отсоединить боковую пластиковую крышку защитного корпуса, направляющую и установленную на нее цепь. После этого необходимо продуть детали пилы сжатым воздухом из баллончика – это поможет избавиться от мелких опилок, которые могут случайно попасть в механизм сцепления бензопилы.

Дальнейший алгоритм действий выглядит следующим образом:

1. После очистки деталей бензопилы потребуется аккуратно вывернуть свечу. При необходимости деталь нужно очистить от скоплений нагара и смолистых отложений;
2. Далее необходимо застопорить поршень. Для этого через штатное отверстия для монтажа свечи внутрь цилиндра нужно просунуть моток веревки с завязанными на ней узелками;
3. Затем оператор должен снять заводское сцепление с коленчатого вала мотора и установить вместо встроенной ведущей звездочки шкив насадки-болгарки;
4. После этого нужно установить оставшиеся детали бензопилы и переходить к монтажу насадки для резки металла;
5. Для этого потребуется установить насадку-болгарку вместо пильной гарнитуры пилы, используя для этого 2 крепежных винта.

После перечисленных действий оператору останется проверить уровень натяжения штатного ремня насадки-болгарки.

Как сделать бензорез по металлу своими руками

Как выбрать инструмент?

Дебаркер, кородер чашкорез для бензопилы: насадки для обработки древесины

Специальные виды насадок на бензопилу для снятия коры со спиленных бревен и проделывания продольных и поперечных пазов, называется кородером или дебаркером. Изделия бывают двух вариантов исполнения — дисковые и барабанные. Каждый вариант имеет соответствующее предназначение, однако для их обозначения используется общее название дебаркер.

Барабанные дебаркеры используются для удаления с бревен и досок коры, а дисковые за счет специфики конструкции предназначены непосредственно для вырезания монтажных пазов, чаш и углублений. Более подробно познакомимся с моделями по-отдельности.

Насадки дискового типа представляют собой круглую фрезу с выемками, в которых расположены лезвия. Такие устройства еще называют чашкорезами. Диск фиксируется на шпинделе при помощи контргайки. В действие приводится механизм от ременной передачи.

Такие устройства можно применять не только для проделывания пазов в древесине, но и для снятия коры. Однако для реализации последней функции потребуются большие затраты времени и сил, поэтому лучше использовать кородер, описание которого представлено ниже. Чашеобразный дебаркер или фигурная фреза используется для художественной резки и изготовления деревянных скульптур.

Как выглядит такой инструмент в работе, можно посмотреть на видео ниже.

Средняя стоимость таких насадок составляет 40-50 долларов. Однако есть модели дороже, которые отличаются высокой износоустойчивостью материалов.

Дебаркеры на бензопилу барабанного типа (их еще называют кородерами и окаривателями) представляют собой цилиндрические элементы с несколькими пазами, в которых установлены лезвия. Количество ножей зависит от модификации насадки. Их может быть 2 или 4. Основная цель таких устройств — снятие коры с бревен.

Как и насадки дискового типа, барабанные устройства приводятся в действие также от ременной передачи. Принцип установки насадки кородер на бензопилу, а также особенности ее применения, можно посмотреть на видео.

Основные параметры кородеров для бензопилы:

• вес. Средний их вес составляет около 3 кг;
• минимальная мощность двигателя бензопилы. Не рекомендуется использовать устройства на бензопилах с моторами, мощность которых ниже 3 л.с.;
• скорость работы. Оптимальная скорость составляет 8000 об/мин;
• рабочая ширина. Составляет 12 см.

Монтаж насадки выполняется довольно легко. Для этого необходимо снять шину с цепью, а также поменять штатную звездочку на шкив. Стоимость изделий начинается от 30 долларов.

Лодочный мотор — теперь не нужно покупать двигатель чтобы порыбачить

Еще один вид насадок для бензопил — это лодочный мотор. Конструкция данной насадки очень проста, и состоит из винта, трубки с передачей момента от вала инструмента к винту и крепления. Чтобы установить «лодочный мотор» на бензопилку, понадобится снять ведущую звездочку вместе со сцеплением, и на вал инструмента установить насадку с редуктором.

В зависимости от мощности ДВС, лодка с таким устройством сможет набирать скорость до 20 км/час, что есть достаточно хорошее значение. Приобрести новый мотор для лодки — это очень дорого, а вот купить насадку и присоединить ее к бензопиле — это проще простого. С расходом 1 литр в час, на лодке можно рыбачить целыми сутками.

С какими бензопилами лучше всего использовать насадку

Монтаж-демонтаж насадок и пильной гарнитуры легко и быстро проводится на бензопилах Stihl. Снимается стопорное кольцо, звездочка, ставится шкив под ремень. Длина выноса вала позволяет это сделать.

Шкив заметно более широкий, чем звездочка под цепь, но он вполне умещается. Видимо, это не случайное совпадение. Скорее всего, немецкие конструкторы и на этот раз оказались впереди всей планеты и заранее спроектировали такую легкую заменяемость. Но факт, что такая простая возможность замены есть далеко не на всех бензопилах других брендов.

При работе фрезерной головки не требуется большой мощности. Важны высокие обороты, которые обеспечит бензопила любой мощности (8-12 тыс. об/мин). Бытовые электрорубанки и рейсмусы, которые решают сходные задачи, имеют аналогичную мощность, в пределах 1,5- 2,5 кВт и более низкие обороты.

Как правильно пользоваться самодельным кородером?

Насадка-короед на бензопилу будет исправно служить только в том случае, если ее владелец будет правильно использовать и регулярно обслуживать приспособление.

Для этого нужно:

• время от времени смазывать детали, которые постоянно контактируют между собой. Если элементы самоделки будут работать всухую, то это приведет не только к их ускоренному износу, но и к поломке мотора, который будет работать под повышенными нагрузками;
• регулярно красить короед – при первом обнаружении ржавчины на металлических деталях насадки, на проблемный участок потребуется нанести грунтовку и несколько слоев краски. В противном случае коррозия распространится по всей поверхности короеда;
• хранить насадку в местах с температурой около 10–20 ⁰C. В помещении не должно быть сырости, иначе насадка начнет ржаветь.

Еще один важный фактор – это своевременная замена неисправных деталей. Это защитит от ускоренного износа другие элементы короеда и повысит качество обработки древесины.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

• отрезные диски (алмазные и армированные);
• шлифовальный круг;
• циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Смотрите » Технические характеристики и особенности эксплуатации цепной бензопилы Партнер (Partner) 351

Как установить насадку?

Разберемся с процессом установки насадки подробно. Придерживаться нужно такого алгоритма действий.

1. Очищаем бензопилу сжатым воздухом. Для этого понадобится демонтировать защитную крышку сбоку, направляющую, а также цепь. При помощи компрессора продуваем спрессованные кусочки древесного материала. Это необходимо для того, чтобы при демонтаже сцепления они не попали в подшипник.
2. Демонтируем свечу зажигания, вставляем чистую ветошь в ход поршня или же протягиваем в цилиндр плотную веревку, чтобы застопорить поршень, после чего снимаем коленчатый вал и откручиваем сцепление.
3. Теперь ориентируемся на тип шкива приспособления. Вам понадобится либо снять сцепление с коленчатого вала, чтобы на посадочное место установить насадку, либо поставить шкив на место главной звезды.
4. Проводим сборку инструмента в обратном порядке.
5. Устанавливаем болгарку. Ее крепим вместо направляющей. Здесь достаточно закрепить приспособление на пару винтов, после чего крепится на место боковая защитная крышка.

Обратите внимание на сопоставление штока регулируемого винта с отверстием приспособления. Если отверстие и шток разные, то натяжка ремня невозможна

Если все совпало, перейдите к последнему шагу – проверьте натяжение ремня.

Как правильно пользоваться самодельным кородером?

Насадка-короед на бензопилу будет исправно служить только в том случае, если ее владелец будет правильно использовать и регулярно обслуживать приспособление.

Для этого нужно:

• время от времени смазывать детали, которые постоянно контактируют между собой. Если элементы самоделки будут работать всухую, то это приведет не только к их ускоренному износу, но и к поломке мотора, который будет работать под повышенными нагрузками;
• регулярно красить короед – при первом обнаружении ржавчины на металлических деталях насадки, на проблемный участок потребуется нанести грунтовку и несколько слоев краски. В противном случае коррозия распространится по всей поверхности короеда;
• хранить насадку в местах с температурой около 10–20 ⁰C. В помещении не должно быть сырости, иначе насадка начнет ржаветь.

Еще один важный фактор – это своевременная замена неисправных деталей. Это защитит от ускоренного износа другие элементы короеда и повысит качество обработки древесины.

Дополнительная информация

По сравнению с обычной пилой болгарка:

• работает быстрее;
• занимает меньше места;
• увеличивает производительность работы;
• заметно легче;
• служит дольше (если инструмент эксплуатируют правильно).

Чтобы пилить дерево, можно использовать специальные отрезные диски с цепью. Однако найти подходящий для конкретной модели тип насадки весьма тяжело. Пилящий круг, который объединяет черты диска и специальной цепи, подходит для обработки досок не толще 4 см

При его использовании надо соблюдать крайнюю осторожность. Нельзя будет запускать УШМ на более высоких оборотах, чем позволяет диск

Есть и серьезное ограничение по размеру обрабатываемых заготовок

Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола

Есть и серьезное ограничение по размеру обрабатываемых заготовок. Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола.

Это приспособление поможет еще и подготовить сруб ничуть не хуже, чем качественный топор. А вот применять подобный диск вместо отрезного круга не следует. Линия разреза пойдет рваной, слишком много древесины уйдет в отходы. Еще одна разновидность насадок — диск с абразивными крупными зернами — предназначена уже не для первичной обработки, а для грубой фрезеровки. Такой аксессуар отличается большей безопасностью, чем ручной рашпиль.

Больше о цепных насадках-пилах на болгарку смотрите в видео ниже.

Принцип работы насадки

Как правило, болгарки работают от электрической сети питания. Это может стать проблемой, если в зоне доступности нет розетки. Тогда возможность монтажа насадки на инструмент с бензоприводом становится единственным выходом из ситуации.

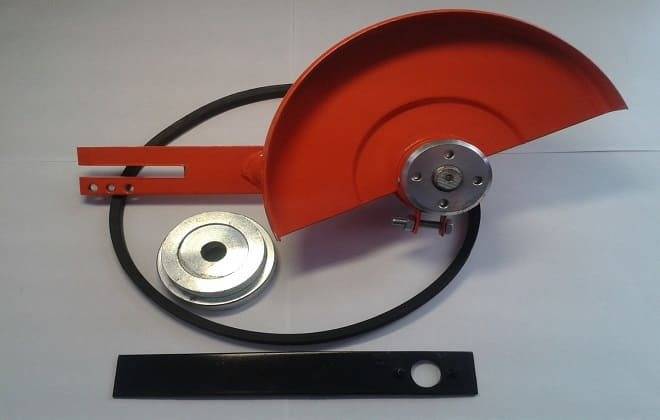

На вал ведущей звездочки, называемой еще барабаном сцепления, крепится шкив. Он с помощью установки приводного ремня подвижно соединяется с осью пильного диска. Готовые заводские крепежные конструкции предусматривают наличие в месте соединения специальных отверстий, в которые при установке насадки будут вставляться шпильки. Насадка монтируется взамен пильной шины. Обычный комплект заводской насадки-болгарки, поступающей в продажу, представляет собой следующий набор деталей и агрегатов:

• универсальная насадка для распиловки;
• муфта, обеспечивающая связь пильной гарнитуры с двигателем;
• гибкий приводной ремень;
• комплект установочных шайб;
• монтажный ключ;
• инструкция.

Насадка увеличивает возможности бензопилы Основа эффективной работы конструкции – подшипниковый узел в комбинации с валом. На одном из концов вала установлен ведомый шкив. На другом – крепление для насадки – планшайба и ведущий шкив насадки. У покупной болгарки есть вилка для установки на бензоинструмент. Ременной привод обеспечивает передачу крутящего момента от ведущего шкива к ведомому. Некоторые модели насадок снабжены стационарным (несъемным) защитным кожухом. У других он может сниматься.

Особенности эксплуатации

Используйте насадку, следуя всем правилам техники безопасности. В теории это понимают все, а на практике многие правилами пренебрегают, что приводит к травмам

Обратите внимание на необходимость:

• защитить глаза очками и руки защитной одеждой с длинным рукавом (желательно из плотного материала);
• потренируйтесь контролировать отрезной диск насадки, который на излом крайне хрупкий;
• отказаться от установки большого отрезного диска на бензопилу, мощность которой не превышает 1,5 кВт (движок будет справляться, но работа его будет на гране, что скажется на оборотах в виде провалов);
• не используйте оборудование, у которого не был установлен защитный кожух;
• эксплуатируйте пилу с насадкой только после проверки натяжения ремня меж двумя шкивами (возьмите ремень по центру, проделайте несколько движений, пытаясь провернуть его, его он провернется лишь на 90 градусов, то, регулировка правильная).

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

• отрезные диски (алмазные и армированные);
• шлифовальный круг;
• циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Плюсы и минусы решения

Для изготовления болгарки подходят разные виды ручных электрических и бензиновых инструментов. Самый простой и удобный вариант — это устройство, собранное на основе пилы с цепью. Преимущества самодельных устройств:

1. Большая мощность. Если сравнивать самодельную насадку с заводскими моделями, то ее мощность в 2 раза больше.
2. Независимость. Инструмент не нуждается в электроэнергии, поэтому его можно применять в любом месте.
3. Простая сборка. Все необходимые инструменты и материалы можно приобрести в магазине или поискать в своем хозяйстве.
4. Доступная цена. Если сравнивать с готовым инструментом, то на сборку болгарки понадобится в 2 раза меньше денежных средств.

Несмотря на все свои достоинства, инструмент имеет ряд недостатков. Аэрофильтры болгарки засоряются металлической пылью. Из-за этого двигатель постепенно глохнет и выходит из строя. Также человек может получить травму от использования болгарки. Иногда во время работы диски не выдерживают нагрузки и лопаются. Под воздействием тяги они разлетаются в стороны. Чтобы защитить себя от травм, нужно выбирать диски до 115 мм в диаметре и применять защитный кожух.

Бензопила в качестве бура

При помощи простой и удобной насадки можно решать массу различных задач, например, получить бур для проделывания отверстий в толще льда. Это приспособление популярно среди рыбаков и в рыбоводческих хозяйствах. Бензопилой с такой насадкой делают лунки в толще льда и пробивают отверстия для подачи воздуха в водоем. Эффективность этого приспособления не один раз подтверждена на практике.

Отличные эксплуатационные качества имеет мотобур МБ-2. Насадка приводится в действие от шкива через понижающий редуктор. Он снижает обороты вращения вала до 150 в минуту. Данная модель отличается от аналогичных буров скоростью монтажа на бензопилу. Отзывы говорят, что установка займет не более 10 минут.

Но мотобур нужен в домашнем хозяйстве не только зимой. Нередко с его помощью можно решить разные задачи на участке в любое время года. Практика показывает, что с помощью насадки для бензопилы можно пробурить в земле лунки под столбики для забора. Чтобы было удобнее работать с приспособлением, производители выпускают специальные удлинители.

Обратите внимание: специалисты не рекомендуют применять насадку для работы с тяжелыми грунтами или почвами, насыщенными камнями
