Инструкция по изготовлению: направляющая для циркулярной пилы

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним.  Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Циркулярка и параллельный упор пошаговое изготовление:

Шаг 1: Изготовление упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, а затем соберите их вместе сделав U-образный профиль. По внутренним размерам профиля изготовьте пять заготовок-вставок для жесткости и вставьте во внутрь профиля, они создадут квадратное сечение, необходимое упору. Плюс этого упора и в возможности использования его с двух сторон пильного диска (фото слева).

Шаг 2: Изготовление направляющего канала для упора.

Направляющий канала для упора сделан из двух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Шаг 3: Сборка упора — часть 1

Итак, циркулярка и параллельный упор теперь у нас имеют направляющий канал. Объединяем все вместе, с помощью небольшого куска МДФ в форме перевернутой буквы «Т», он будет прикручен сзади упора и вставлен в направляющий канал. Ширина канала, напрямую зависит от толщины Т-образной заготовки МДФ, что обеспечит плотное размещение Т-образки в канале.

Шаг 4: Сборка упора — часть 2

Выровняйте положения упора, используя металлическую линейку, это обеспечит параллельное положение упора к лезвию пилы. Соедините, крепко, вместе упор и Т-образный монтажный кусок. Работая с упором, я понял, лиственные породы дерева лучше, чем МДФ, замена Т-образки из МДФ забрала практически один день. Любое рассогласование в готовых настройках, приведет к изменениям общих настроек, будьте к этому готовы.

Шаг 5: Механизм фиксации упора.

В фиксации упора использованы слоты для оригинального упора. Механизм блокировки прост: болт с резьбой и гайкой, отверстие в нижней полосе параллельного упора, деревянная шайба. Затягивая болт, блок тянет упор вниз к столешнице и очень сильной зажимает.

При работе с ручной дисковой пилой остро встает вопрос прямолинейности распила. Есть две концепции обеспечения ровной линии:

Закрепление на распиловочном станке (верстаке) собственно циркулярки.

В такой конструкции ручной инструмент стационарно прикреплен к столу, а заготовка движется по направляющей. Качество распила на высоте, но есть серьезные ограничения по размерам обрабатываемого материала.

Заготовка крепится стационарно, а для ручной дисковой пилы устанавливается направляющая линейка.

В такой конструкции размер отрезаемой заготовки может быть любым, главное – обеспечить прочное крепление приспособления для циркулярной пилы. Производители ручного инструмента позаботились о пользователях, и предлагают к продаже различные готовые приспособления.

Промышленно изготовленные направляющие удобны и безопасны. Как правило, они оснащены точной разметочной линейкой, некоторые позволяют устанавливать угол наклона режущего . Материал подобран таким образом, чтобы исключить подклинивание и люфт во время движения инструмента.

Пара, состоящая из паза и бегунка, имеет защиту от попадания продуктов распила, и не нуждается в смазке.

Однако все эти наборы имеют высокую стоимость, и многие домашние мастера изготавливают рейку для .

Рассмотрим варианты, самостоятельно придуманные и созданные доморощенными «кулибиными».

ВАЖНО! Ручная дисковая пила является источником повышенного травматизма, поэтому при изготовлении самодельных приспособлений на ее основе, следует придерживаться техники безопасности

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Необходимые инструменты

Для того чтобы сконструировать каретку для циркулярной пилы своими руками и с комфортом использовать ее затем в условиях домашней мастерской, прежде всего, следует подготовить набор материалов и инструментов для ее изготовления:

• Стационарная циркулярная пила на распилочном столе;
• Шуруповерт или дрель, а также ручной фрезер;
• Монтажный клей – подойдет эпоксидная смола;
• Ножовка или болгарка – может понадобиться, что отпилить выступающие детали конструкции;
• Шурупы-саморезы, чтобы закрепить части изделия;
• Металлические гайки по диаметру меньше толщины отверстия профиля – они будут ненадолго в него засыпаны;
• 2 П-видных профтрубы-швеллера из металла (например: алюминий);
• Две рейки из фанеры или дерева – они послужат направляющими. По толщине они должны свободно входить в П-отверстие профиля;
• Квадратная тонкая фанерная планка для основания;
• Две деревянные стенки – для изготовления упорных стенок каретки.

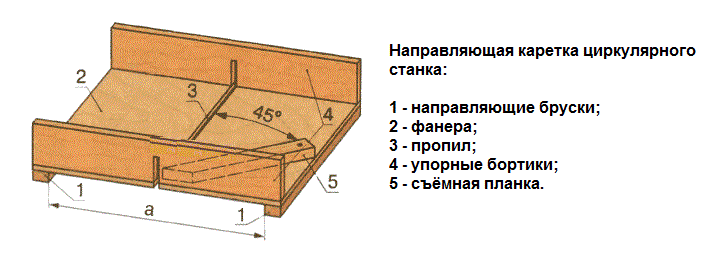

Чертежи каретки:

Чертеж 1

Чертеж 2

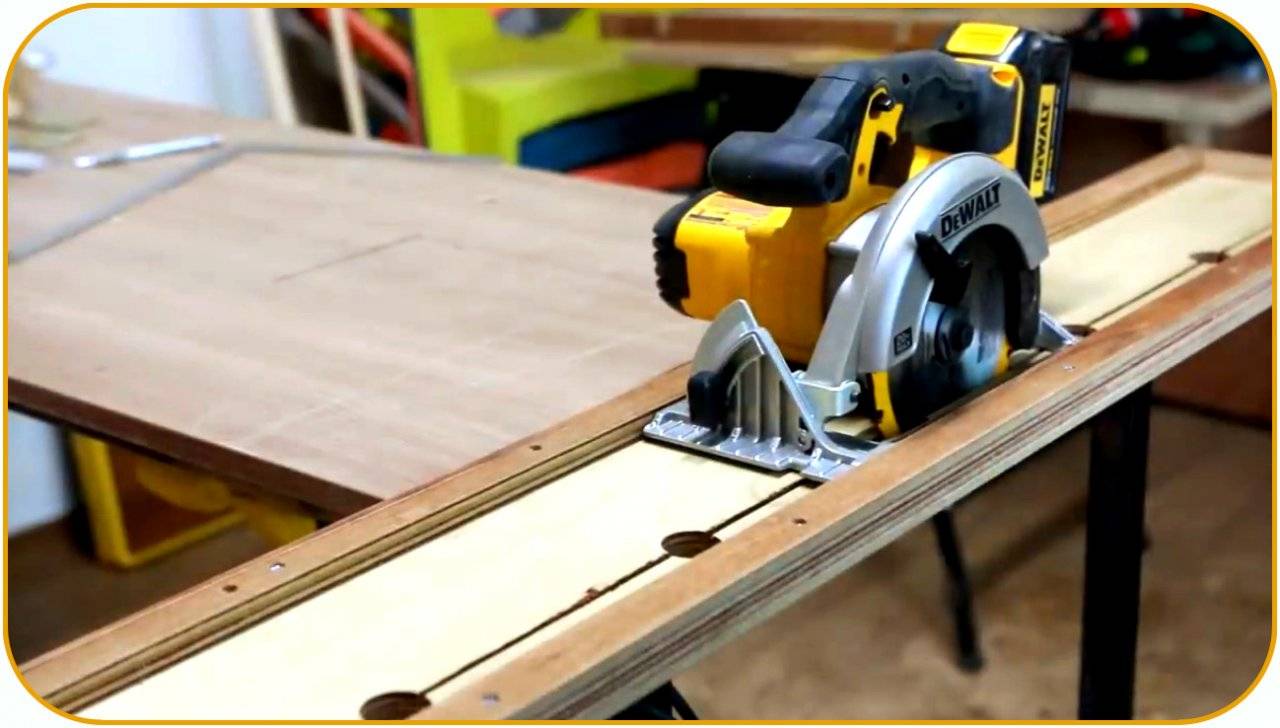

Изготовление направляющей своими руками из фанеры — самый популярный вариант

Для мастера, который постоянно выполняет работы по распиливанию древесины, например, для мебельщика, постоянное использование шины строго обязательно. От этого зависит качество и скорость производства. Опытные пользователи и мастер редко используют заводские изделия для распилов, чаще они изготавливают их самостоятельно.

Предпосылками к производству шины своими руками становятся:

• Желание сэкономить деньги.
• Необходимость привнесения в конструкцию дополнений, позволяющих более эффективную и многофункциональную обработку дерева.

Необходимые материалы

Для производства шины из дерева понадобятся следующие материалы:

• Фанерные заготовки толщиной не менее 10 миллиметров, длина выбирается произвольно по длине будущего пропила, рекомендуемая длина 1,2 метра;
• Деревянные бруски 30 х 30 мм.
• Металлические полоски высотой 3-4 мм, шириной 8-12 мм, длина должна быть равна длине подошвы на циркулярке — 2 шт..
• Крепежные элементы – метизы, саморезы.
• Фрезер.
• Электролобзик.
• Дрель со сверлом диаметром 10 мм.
• Шуруповерт с битой под саморезы.
• Струбцины.

Пошаговая инструкция изготовления направляющей из фанеры

Очень важно соблюдать тщательность в изготовлении и соблюдение размеров, так как любая неточность или нарушение прямолинейности конструкции приведет к серьезному ухудшению конечного результата, а следственно к ухудшению качества пропила. Пошаговая инструкция:. Пошаговая инструкция:

Пошаговая инструкция:

1. Переносим размер пилы на фанеру и отмечаем.
2. Для того, чтобы все получилось ровно и красиво нужно использовать что-то жесткое и ровное, для этой цели подойдет кусок профильной трубы, квадрата, направляющей для гкл. Крепим его струбцинами на полученной отметке.
3. Отступаем 5 см. и делаем пропил фрезером. Высота и ширина пропила должны быть такие же, как у ранее заготовленных металлических пластин.
4. Отступаем еще 5 см, размечаем и делаем фрезером еще один пропил. Для получения ровной линии также выставляем металлический профиль в качестве упора.

5. Крепим металлические направляющие к дисковой пиле. Главное сделать это очень ровно. Выступающие части, за края подошвы — отпилить. Рабочую поверхность рекомендуется отшлифовать и отполировать, так будет лучше скользить. А пазы в фанере, смазать воском, это также придаст лучшее скольжение.

6. По краям крепим деревянные бруски на клей, а затем еще и притягиваем саморезами.
7. Для лучшего скольжения, обклеиваем рабочую поверхность шины, металлическим скотчем. Он, очень устойчив к истиранию.
8. На этом все, параллельный упор готов к работе.

Еще одним популярным материалом, с помощью которого можно просто и быстро сделать направляющую для дисковой пилы — это ламинат. Предлагаем для этого посмотреть видео, автор которого за несколько минут рассказывает и показывает, как подробно сделать параллельный упор из 2 досок ламината, очень интересно и полезно. Рекомендуем.

Регулировка самодельного приспособления

Перед началом работы требуется провести регулировку, которая заключается в подборе места резки, а также в глубине пропила и его длине.

В процессе регулировки есть несколько полезных рекомендаций:

• Устройство должно расположиться ровно по отношению к краям материала. Не допускаются перекосы. Для проверки прямолинейности диска, его опускают в пропил направляющей.
• После регулировки шины и диска по “прямизне”, вся конструкция закрепляется струбцинами. В отдельных случаях ее можно закрепить на метизы, для чего по углам шины выполняются специальные отверстия.

Техника работы и безопасности

Поскольку сама по себе циркулярная пила считается весьма опасным инструментом, неправильное использование которого может привести к серьезному травматизму, то необходимо соблюдать рекомендации по технике безопасности:

• При работе требуется использовать СИЗ – очки и перчатки. Также запрещается приступать к работе со свисающими элементами одежды, например, с расстегнутыми рукавами.
• Циркулярная пила включается только после помещения диска в направляющую, но без касания к обрабатываемой поверхности.
• Шина должна быть крепко зафиксирована струбцинами, так как в противном случае кинетическая энергия вращения диска пилы передастся шине, и она «вылетит».
• Все резы нужно делать от себя, а сам мастер должен стоять несколько в стороне, а не перед пилой.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

• Добиться оптимальных размеров.
• Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
• Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
• Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.

Каретки разделяются на ручные и стационарные, любительские и профессиональные

Как сделать что-то самостоятельно, своими руками. домашний мастер-сайт

Как сделать самодельные стационарные циркуляры своими руками

Мы делаем круглый стол

В одной из записей мы уже упоминали, как выбирать и покупать циркулярную пилу (круговую). Теперь поговорим о том, как превратить его в стационарный инструмент, необходимый для каждого мастера. самоделькин. Все описанные чертежи и схемы для изготовления циркулярных пил вы найдете ссылку Посмотреть альбом.

Без хорошего электроинструмента сложно построить современный дом. В то же время инструмент. это только бесполезная игрушка, если искусные руки мастера не привязаны к ней.

Электрическая циркулярная пила. чрезвычайно полезный инструмент для нужд дачной конструкции. Отрежьте пиломатериалы разных секций под любым углом, вырежьте листы фанеры или древесноволокнистые плиты. работы, которые традиционно выполняются с помощью вращающегося пильного диска. Но это еще не все, что может быть «круговым». универсальным инструментом, на мой взгляд.

Для меня, например, Циркулярная пила. незаменимым помощником в выполнении почти всех работ, где требуется выбор древесины. Ключи для сращивания досок в щитах, канавки для суставов посередине или «сквороднем», складки для изготовления всех видов рамок, оконных и дверных рамок. это и многое другое легко разрезать, имея под рукой такой замечательный инструмент, как электрическая циркулярная пила. Он может работать как в ручном режиме, так и в стационарном режиме. Однако в любом случае целесообразно использовать другое, облегчающее рабочее оборудование.

Так. например, самое простое устройство, которое позволяет вам легко и быстро увидеть край необрезной или просто неровной доски, является стоп-баром. В качестве последнего я использую либо хорошо вырезанный деревянный грабли, либо кусок алюминиевого угла

Я прикрепляю планку к доске зажимами (или гвоздями, приводя их в предварительно просверленные отверстия), принимая во внимание расстояние до края базовой плиты (рис.1). Работа с упорной планкой чрезвычайно просто. правый край базовой пластины инструмента прижимается к этому устройству, и я сделать разрез, который оказывается исключительно гладким

правый край базовой пластины инструмента прижимается к этому устройству, и я сделать разрез, который оказывается исключительно гладким.

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

• направляющая из фанеры;
• рельсовое стусло из уголка;
• шина из алюминиевого профиля;
• линейка из строительного правила;
• выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Направляющая шина для циркулярной пилы своими руками

Главной целью является изготовление геометрически правильного инструмента своими руками. Все хотят сделать надежную и удобную шину, потратив малое количество времени.

Направляющая шина для дисковой пилы своими руками

Сделать хорошую направляющую шину из ламината, который является наиболее доступным и простым материалом, очень просто. Следует следовать следующей инструкции:

1. отрезается несколько кусков ламината с одинаковой длиной строго по линейке, к примеру, по 60 сантиметров;
2. оба куска фрезеруются по одной кромке;
3. при помощи саморезов необходимо закрепить их на рабочей поверхности, собранной из такого же материала;
4. размер паза сверяется при помощи стандартного листа бумаги толщиной около 0,1 мм. В эту конструкцию необходимо вставить лист бумаги и хорошо закрепить;
5. самодельная направляющая закрепляется на подошве дисковой пилы при помощи специального крепления, предназначенного для бокового упора. Стоит сделать специализированное отверстие в корпусе инструмента в случае, когда окончен срок гарантии и его не очень жалко.

Применяя такую каретку, необходимо как можно дальше выдвинуть ее перед дисковой пилой. Выступ подошвы обязан на пару сантиметров заступать на самодельную шину. Нужно взять специальный диск для распила ламината и уже на месте отпилить края шин так, чтобы они полностью соответствовали разметке.

Подобное изделие совсем немного способно съесть глубину резки, но довольно удобное в работе и легко изготавливается своими руками.

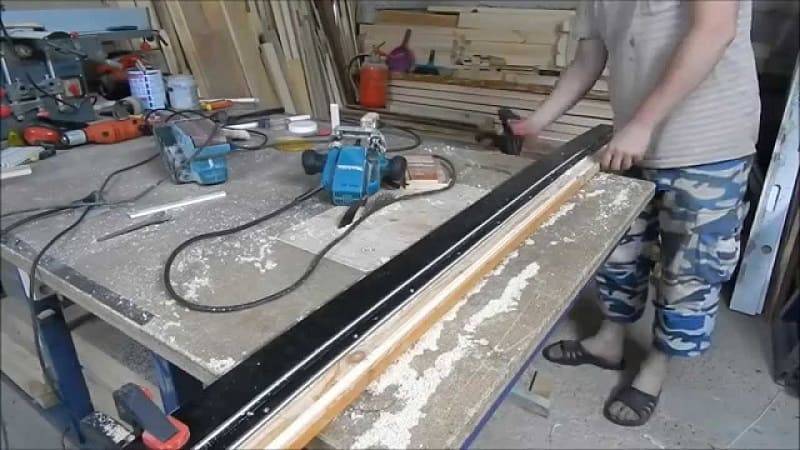

Самодельная направляющая шина для дисковой пилы

Стоит рассмотреть в качестве основы для направляющей обычное правило для строительства. Идеально сможет подойти модель со специальными ручками, перемещающимися по маленькому желобку.

Процесс изготовления направляющей для дисковой пилы своими руками следующий:

1. демонтируется рукоятка и вместо нее необходимо подобрать хорошо фиксирующиеся струбцины с пружинистыми ручками. Существуют правила со съемными узлами, которые идеально подойдут для этой цели. Демонтировав ее, струбцина при помощи специального переходника закрепляется на правиле;
2. специальные переходники необходимо изготовить своими руками из полипропилена на станке с фрезами. Нужно добиться деталей, которые будут соответствовать чертежу и довольно плотно вставляться в паз для ручки;
3. в основании переходников нужно сделать отверстия и при помощи винтов закрепить струбцины;
4. самодельная каретка ложится на поверхность материала пазом вниз и при помощи струбцин снизу хорошо закрепляется. Тормозить движение дисковой пилы сверху будет нечем — там не будет деталей изделия. Главное условие — выбор длины: необходима максимально возможная длина.

Самодельная направляющая шина для ручной циркулярной пилы

Чтобы получить наиболее точный рез ручной циркуляркой, нужно выполнить очень важное условие. Край основы электрического инструмента, прилегающего к шине, обязан быть совершенно ровным

Заводские аппараты с литыми основаниями обладают подобным свойством с самого начала. Это невозможно сказать о дешевых моделях оснований. Стоит предложить дополнительный вариант шины под названием рельса.

Циркулярка способна передвигаться по ней, при этом не упираясь в направляющую шину. Заметно понижается усилие, которое нужно для толкания инструмента. Чтобы сделать рельсу, нужен профиль из алюминия. Надо взять несколько отрезков различного сечения. Маленький профиль необходимо вставить в большой отрезок.

Порядок сборки направляющей рельсы своими руками следующий:

• берется лист фанеры и при помощи винтов закрепляется большая направляющая. Нужно сточить головки крепежных материалов заподлицо;
• нужно плотно приставить с обеих сторон направляющей по полосе куски фанеры и хорошо их закрепить. Заменить фанеру можно любым материалом;
• обрезаются лишние остатки по ширине. Самодельная рельса считается готовой.

Далее нужно подготовить циркулярку следующим образом:

• вставляем меньший профиль в рельс и снимаем высоту оснований так, чтобы он располагался заподлицо;
• закрепляем вырезанный профиль к основанию пилы параллельно режущему диску;
• размещаем циркулярную пилу на самодельной каретке. Для этого в рельс вставляем профиль. Включаем пилу, отпиливаем лишнюю полоса по ширине.

Таким образом, довольно просто изготовить направляющую шину своими руками. Дополнительно смогут в этом помочь многочисленные видео и чертежи, которые можно найти в сети.

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

• высокого качества реза, гарантированного высокими оборотами вращения пилы;
• вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
• идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

https://youtube.com/watch?v=uD-EzQFupAg

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Реализация своих идей потребует не сложный набор инструмента и небольшое количество не дефицитных комплектующих:

• деревянные заготовки (обычно применяют бруски толщиной 10мм или древесные материалы: фанеру, древесные плиты, ламинат);
• бруски из твёрдой древесины толщиной более 10 миллиметров (возможно применение толстой фанеры, различного рода древесных плит, например ламинат);
• метизы (шурупы, саморезы, болты, гайки);
• электрический лобзик или сама циркулярная пила;
• электрическая или ручная дрель с патроном до 10мм;
• электрический шуруповёрт или отвёртка с набором бит (в основном плоских и крестообразных);
• струбцины.

Изготовление направляющей шины
