Давайте разберемся: надфиль — что это такое?

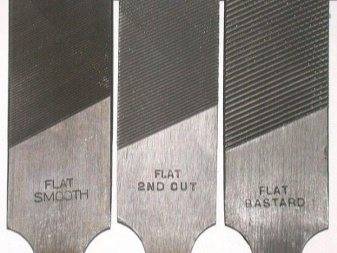

Виды насечек на инструментах и что они обозначают

Размер насечек на напильниках взаимосвязан с таким немаловажным параметром, как длина рабочей части. Приборы с крупными зубьями используются в случае необходимости удаления большого слоя металла. После такой обработки поверхность становится грубой, поэтому нуждается в дополнительной обработке перед окрашиванием. Для снятия небольшого количества металла, применяются приборы с мелкой насечкой. После проведения работ напильниками с мелкой насечкой получается более качественная поверхность.

Насечки или лезвия на поверхности металлической части инструмента бывают разных видов. Самая распространенная классификация насечек — по внешнему виду. Они бывают двойными и одинарными.

• Одинарные — отличаются тем, что линии на поверхности металлической заготовки нанесены только в одну сторону. Используются инструменты с одинарной или простой насечкой для работы с мягкими металлами, а также древесиной, пластиком и т.п. Эффективность применения приборов наблюдается при затачивании ножовок по древесине
• Двойные или перекрестные — по названию понятно, что насечки на приборе нанесены в две стороны, тем самым образуя между линиями фигуру в виде ромба. Двойная насечка отличается высокой эффективностью, а также скоростью выполнения работы. Наличие двух насечек способствует не только снятию слоя металла, но еще и перемалывания стружки в металлическую пыль. Приборы с таким рабочим профилем используются для обработки твердых видов металлов — чугун, бронза и сталь

Кроме одинарных и двойных видов насечек на напильниках, встречаются и другие разновидности

Мало кто знает об этом, и для чего они предназначаются, поэтому уделим внимание этому вопросу

1. Крестовые — то же самое, что и двойная насечка. Некоторые источники называют ее двойной или перекрестной, а другие используют название «крестовая». Многим известно, что двойная насечка состоит из двух перекрестно расположенных линий, но мало кто знает о том, под каким углом они находятся. Главная насечка наносится под углом 70-80 градусов, а дополнительная имеет угол расположения 55 градусов
2. Точечные — отличаются тем, что насечка имеет форму заусениц небольшого размера. Такая форма режущих частей является идеальной при обработке мягких материалов, а точнее древесины, кожи, резины и т.п.
3. Фрезерно-дуговые — специальная форма насечки, посредством которой достигается высокая производительность с качественной обработкой материалов. Используются напильники с такой формой режущей части для работы с цветными металлами и древесиной

Кроме разновидностей напильников по форме режущей части, они также классифицируются по такому признаку, как размер насечек или зубьев. Инструменты выпускаются с разными размерами зубьев, но с обязательным соблюдением соответствующих стандартов.

Это интересно! Знаете ли Вы, что из старого и ненужного напильника можно сделать нож. Инструкция по изготовлению ножа из напильника подробно описана в этом материале.

Виды насечек напильников

По числу насечек слесарные напильники делятся на шесть номеров: 0, 1, 2, 3, 4, 5. Номер насечки является показателем эксплуатационного назначения размерного ряда напильников по величине шага основной насечки.

Напильники с насечкой № 0 и 1, так называемые драчевые, имеют наиболее крупные зубья и служат для опиливания с точностью 0,2-0,5 мм деталей, имеющих припуск на обработку от 0,5 до 1 мм.

Напильники с насечкой № 2, так называемые личные, применяют для чистового опиливания деталей с точностью 0,02-0,15 мм, при этом припуск на обработку составляет от 0,1 до 0,3 мм.

Напильники с насечкой № 3, 4, 5, так называемые бархатные, применяют для окончательной отделки деталей с точностью от 0,01 до 0,005 мм, при этом припуск на обработку колеблется от 0,025 до 0,05 мм.

Напильники изготовляют из инструментальной углеродистой стали У13 или У13А и закаливают на твердость не ниже HRC 54-58.

Рашпили отличаются от слесарных напильников насечкой, зубья у них большие короткие в виде пирамидок. Благодаря большим размерам зубьев и вместительным канавкам позади каждого зуба рашпили пригодны для опиливания мягких металлов. Зубья рашпиля расположены рядами, перпендикулярными его оси. Чтобы при опиливании не получалось канавок, ряды смещены друг относительно друга на половину шага между зубьями.

В медницком и жестяницком деле применяют рашпили общего назначения (ГОСТ 6876-54) для опиливания деталей из мягких металлов (алюминия, дюралюминия и др.). Рашпили общего назначения изготовляют четырех типов: плоские тупоносые, плоские остроносые, круглые и полукруглые. Рашпили всех четырех типов изготовляются длиной 250 и 350 мм.

Для изготовления рашпилей применяют инструментальную углеродистую сталь в основном марок У7А, У10А, закаливаемые до твердости HRC 35-40.

Самые мелкие напильники, так называемые надфили, предназначены для выполнения очень мелкой и точной работы. Они различаются по форме поперечного сечения и по числу насечек на один сантиметр длины напильника.

Надфили (ГОСТ 1513-67) изготовляют по форме поперечного сечения одиннадцати типов: плоские тупоносые, плоские остроносые, квадратные, трехгранные, трехгранные односторонние, круглые, полукруглые, овальные, ромбические, ножовочные и пазовые.

По числу насечек надфили делятся на шесть номеров: 1, 2, 3, 4, 5, 6.

Надфили плоские тупоносые, плоские остроносые, квадратные, трехгранные, круглые, полукруглые, ромбические, пазовые изготовляют двух размеров: по длине рабочей части 60 и 80 мм и длине хвостовика соответственно 60 и 80 мм.

Надфили трехгранные односторонние, овальные изготовляют трех размеров: по длине рабочей части 40, 60, 80 мм и длине хвостовика соответственно 80, 60, 80 мм.

Надфили ножовочные изготовляются трех размеров: по длине рабочей части 60, 80, 40 мм и длине хвостовика соответственно 60, 80, 80 мм.

Надфили изготовляют из инструментальной углеродистой стали У12 или У12А и закаливают до твердости HRC 54-60.

Напильник имеет деревянную ручку со стяжным кольцом, которое предохраняет ее от трещин при насаживании на хвостовик напильника. Ручка должна плотно насаживаться на хвостовик напильника, для чего в ней сверлят отверстие диаметром, соответствующим размеру средней части хвостовика, и глубиной, равной длине хвостовика. Затем нагретым докрасна хвостовиком старого напильника такого же размера выжигают отверстие точно по форме хвостовика на 2/3-3/4 его длины. При надевании ручки на хвостовик нельзя ударять молотком по напильнику, так как возможна поломка его режущей части. При правильном надевании ручкой ударяют о слесарный верстак до тех пор, пока она не сядет плотно на хвостовик. Насаживая ручку на хвостовик напильника, следят за тем, чтобы она была насажена без перекоса.

Ручки изготовляют из дерева (береза, бук) или прессованной бумаги. Деревянные ручки применяются чаще, так как они более практичны. Длина ручки должна быть в полтора раза длиннее хвостовика напильника.

Ручки для напильников общего назначения изготовляют длиной 90, 100, 110, 120, 130, 140 мм, диаметром ее на конце соответственно 12, 16, 20, 23, 25, 28 мм. Размер ручки выбирается соответственно величине напильника.

http://100metrov.com.ua/images/napilnikiraznue5.jpg

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Надфиль плоский, трехгранный, круглый и другие

Надфиль – это, по сути, напильник небольшого размера. Сам же напильник слесари называют пилой, ввиду того, что насечка имеет вид зубьев, только вот они не перерезают тело материала, а скобят, т.е. счищают верхний слой его поверхности. Выходит, надфиль – миниатюрная пила. Предназначение мини-пилы – обработка металлов. Поэтому материал, из которого изготавливают надфили, обязан быть тверже, чем простая сталь. По ГОСТу 1435 и 5950 положено использовать углеродистые стали следующих марок: У12, У12А, У13, У13А или 13Х. Твердость при испытаниях должна составлять не ниже 55-58 единиц по шкале HRC.

По форме сечения стержня выпускают следующие виды надфилей:

• плоский тупоносый надфиль;
• плоский остроносый; квадратный;
• трехгранный;
• трехгранный односторонний;
• круглый;
• полукруглый;
• ромбический;
• ножовочный (имеет форму равнобедренного треугольника с очень маленьким основанием);
• овальный (бывает двух типов: эллипсный и в виде прямоугольника с закругленными краями);
• пазовый.

Тупоносые инструменты по всей своей длине имеют одинаковый размер сечения, в остроносых – сечение стержня постепенно уменьшается к краю инструмента, ввиду этого и насечка на расстоянии до 3-х мм от края не контролируется изготовителем. Сама насечка также выполняется по стандартам. Во-первых, на основные рабочие части надфиля наносится только двойная насечка: основная и вспомогательная. За исключением круглых и овальных форм, которые могут использовать одинарную или спиральную одинарную.

Во-вторых, количество насечек на 10 миллиметров длины инструмента определяет его номер. Производители почти всегда указывают лишь номер инструмента: 00, 0, 1, 2, 3, 4, 5, 6, 7, 8

Важно понимать – чем больше номер, тем большее количество насечек на изделии, а значит – мельче зубья и более гладкую поверхность можно получить при обработке. Инструмент с крупными зубьями необходим при работе с большими поверхностями или там, где надо снять большой слой металла, например, трехгранным маленьким напильником с крупной насечкой удобно затачивать зубья пил по дереву

Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой

Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п

Средняя насечка больше подойдет для работы с мягкими металлами: латунью, алюминием, бронзой. Такими надфилями можно шлифовать поверхности водопроводных муфт для лучшей стыковки, или убирать зазубрины, не боясь ненароком «слизать» часть изделия. Самые мелкие зубья – для филигранной работы, такими инструментами можно снять небольшой слой материала при подгонке деталей машин и аппаратов – увеличить размер паза для клина на валу электродвигателя, подчистить подгоревшие контакты бытовых токоприемников: розеток, автоматов защиты и т.п.

Длина рабочей части маленького напильника всегда в два раза меньше его общей длины. И бывает только трех типоразмеров: 50, 60 и 80. Тут начинается самое интересное, номер насечки надфиля зависит от его типоразмера:

• инструменты с рабочей частью в 50 мм могут быть только с насечками: 1, 2, 4, 6, 8;
• инструменты с рабочей частью в 60 мм могут быть только с насечками: 0, 1, 3, 5, 7;
• инструменты с рабочей частью в 80 мм могут быть только с насечками: 00, 0, 2, 4, 6.

Почему сделано именно так, сказать сложно, но не мы с вами создаем ГОСТы, мы лишь хотим разобраться, какой набор надфилей по типоразмерам существует. Есть особая разновидность насечки – когда она расположена вдоль тела инструмента, а не поперек, как обычно. При этом сечение полотна – круглое, таким надфилем домохозяйки затачивают кухонные инструменты, носит он специфическое название – мусат. Процесс заточки происходит более бережливо для затачиваемых изделий, а также значительно быстрее, чем на наждаке.

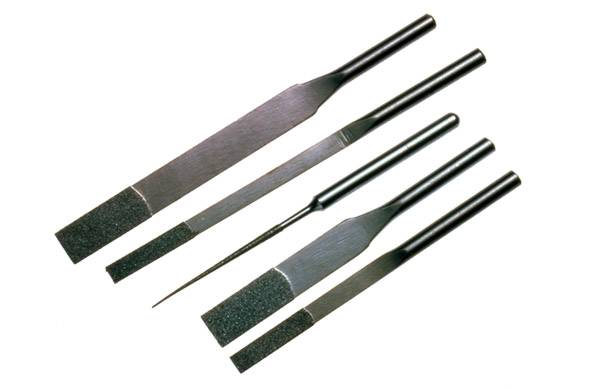

Фото набора надфилей алмазных, rinscom.com

Фото набора надфилей, herraquim.com

Фото надфилей, fine-tools.com

Фото надфилей алмазных, rinscom.com

Фото надфиля плоского, fine-tools.com

Как выбрать инструмент?

Выбор надфиля — ответственный процесс, который в будущем окажет влияние на результат труда мастера. Напилок должен быть качественным, соответствовать типу конкретной работы, материала.

Качество шлифовальной поверхности проверяется простой операцией. Необходимо взять два надфиля и провести полотнами друг по другу. Хорошая насечка не повредится, не побледнеет и не поцарапается, зерно останется на месте без плешивости.

Добросовестный производитель обязательно позаботиться об отсутствии внешних дефектов. Искривление формы допускается исключительно в легкой степени. Небольшой уклон может появиться на производственном этапе закалки. Сильная кривизна усложнит эксплуатацию инструмента. Насечки должны располагаться равномерно. На металле неприемлемы налет, ржавчина, следы прочей коррозии.

Проверить прочность можно обычным постукиванием по твердой поверхности. Цельное орудие даст звонкий четкий звук. Характерное дребезжание скажет о наличии полостей, трещин в корпусе. Подобные дефекты ощутимо снижают срок жизни инструмента, повышают риск его поломки при активном использовании.

Что касается комплектации, для бытовых нужд лучше остановить выбор на наборах из 5 — 10 надфилей разных форм, сечений и размеров. В такие коробки обычно помещают самые востребованные, универсальные виды. Насечки, длины, типы можно увидеть на упаковке. Для узкоспециализированных целей стоит приобретать профильные надфили. На таких экземплярах часто указывается конкретное назначение (граверные, ювелирные работы, мягкие сплавы, кожа, стекло и т.д.).

При сомнениях лучше обратиться за консультацией к продавцу. Специалист без труда подберет нужный надфиль по запросу.

Виды надфилей

Видов этого инструмента множество, и выбрать единственный универсальный напильник для работы очень сложно. Электрический надфиль – современный «маст-хэв», который должен быть у любого продвинутого мастера, его еще называют «гриндер». Он работает с разными поверхностями, имеет много насадок и разнообразие программ. Ручные небольшие напильники незаменимы при работе, требующей ювелирного подхода. Различаются надфили по нескольким признакам:

• по виду материала изготовления : алмазные, фогольцевые, металлические;
• по размеру : встречаются надфили 80, 120 и 160 мм;
• по количеству граней : клиновидные, игольчатые и многогранные;
• по числу насечек : драчевые, личные и бархатные.

Формы надфилей и их применение

Мастера нередко используют целый набор мини-напильников в определенной последовательности.

Многоступенчатая обработка детали позволяет добиться оптимального состояния, подкорректировать все огрехи без особого труда.

По профилю инструмент подразделяется на следующие типы:

• трехгранные остроносые (треугольные). Имеют три равные грани, соответственно три рабочих ребра. Такая форма годится для обработки углов, расстановки угловых насечек, обточки мелких пазов внутри и снаружи;
• трехгранные тупоугольные. Напоминают треугольник с равными сторонами и тупым углом. Может иметь 1 или 3 грани разной текстуры. Применяется для обработки углов, средних и крупных отверстий;
• клиновидные. Обладают одним ребром и двумя рабочими гранями с острым концом. Подходят для обработки клапанов, мелких углов, кастов, пропиливания высечек;
• ромбические. Удобны для изделий с разными углами в форме. Рабочие поверхности складываются в ромб с острыми гранями. Кончик притуплен;
• полукруглые. Одна сторона плоская, другая — овальная. Насечки по всему инструменту. В сечении — сегмент. Универсальный вид, поскольку можно обработать и округлые и плоские поверхности. Неотъемлемый инструмент ювелира при изготовлении колец;
• плоские тупоносые. Прямоугольные, с четырьмя вытянутыми сторонами. По две широкие и узкие рабочие грани. Можно обрабатывать разнообразные пазы, ровные элементы;
• плоские остроносые. Прямоугольники с острым концом. Применение аналогично тупоносым, но больше возможностей для труднодоступных мест;
• квадратные. Имеют сечение в форме квадрата. Все поверхности рабочие. Используются для опиловки люфтов, насечек, пазов с прямыми углами;
• овальные. Служат для округлых деталей, создания плавных линий. В сечении выглядят как овал. Кончик часто заострен;
• круглые. Круглая рабочая часть, тупой или острый кончик. Насечки по всей окружности. Идеально подходят для корректировки рельефных, округлых поверхностей;
• пазовые. Очень похожи на плоский тип надфилей. Главное отличие — закругленные торцы. Нос может быть острым или тупым. Широко применяются для обработки отверстий разного формата;
• разновыпуклые. Похожи на двояковыпуклую линзу. Насечка на обеих рабочих сторонах, нос заострен. Отлично выравнивают форму кольцам изнутри;
• ножевидные. Выглядят аналогично бытовому кухонному ножу. Чаще всего служат для зачистки деталей от грязи, ржавчины, налета, тонкой заточки, подгонки;
• игольчатые. Отличительная особенность — короткая рабочая часть. Напилок без ручки имеет длину всего 25 — 55 мм. Хвостовик квадратного сечения, острый кончик. Используется ювелирами для шлифовки поверхностей. В остальных областях изредка применяется для труднодоступных мест. Также называется надфилем для золота;
• бархатные. Надфили такого типа служат для самой нежной обработки. За один взмах они снимают 0,05 мм без видимых следов. Такой эффект возможен благодаря 25 — 80 зубчикам на каждый сантиметр рабочей поверхности;
• рифели. Надфели специального назначения. Главным образом используют ювелиры. Форма изогнута наподобие серпа или крючка, сплав с магнитной добавкой. Ими обрабатываются звенья цепочек, золотые кольца. Магнитная составляющая позволяет стряхивать крошку металла, чтобы мусор не мешал крайне тонкой работе;
• надфили для заточки пильных цепей, например, бензопилы. Ручные варианты имеют направляющую плоскость и рабочий стержень с насечками. Форма и размер подбираются в соответствии с шагом цепи. Выдержать калибровку таким надфилем бывает достаточно сложно. Значительно упрощает работу с бензопилой электрический или пневматический вариант. Выглядят они наподобие ленточных шлифовальных машин. Движение осуществляется за счет ремня и двигателя, в комплектах несколько насадок. Такие приборы также активно применяются в автомобильной индустрии, обточке стекла и алюминия;
• двухконцевые. Ручка у таких инструментов находится по центру длины. Рабочие поверхности расположены как с правого, так и с левого края. Часто используется граверами, ювелирами для мелких деталей.

Учесть вид работы при подборе надфиля очень важно. Качество обработки напрямую зависит от свободы доступа к элементу, удобства манипуляций, правильной формы рабочей части

Виды

Сфера использования напильников довольно широка, потому существует большое разнообразие форм данных инструментов.

• Плоский – предназначен для обработки плоских поверхностей. Есть тупоносый и остроносый варианты изделия.

• Трехгранные инструменты – используются для обработки пазов, отверстий, канавок;
• Квадратные напильники – подойдут для увеличения диаметра отверстий.
• Круглые и полукруглые – работа с вогнутыми поверхностями и отверстиями соответствующего диаметра.
• Шестигранные – подойдут для работы с поверхностями сложной формы.

Помимо градации по форме, стоит сказать и о назначении напильников, так как этот параметр позволяет подбирать правильный вариант инструмента для работы.

• Слесарный – напильник общего назначения. Подойдет для обработки металла и бытовых нужд.
• Рихтовочный – предназначен для работ по рихтовке поверхности. Его форма отличается от других вариантов, так как изогнута, подобно мастерку.
• Специальные – позволяют уменьшать припуски, обрабатывать криволинейные поверхности и пазы.
• Заточные – используются для затачивания цепи на электро- и бензопилы.
• Автоматизированные – используются как элемент станка на производствах.
• Надфиль – миниатюрный вариант напильника, созданный при помощи прутьев из металла. С мелким сечением, нужен для работы с небольшими предметами.
• Рашпиль – инструмент имеющий крупную и редкую насечку, при помощи которой обрабатывается поверхность камня, дерева или пластмассы.

Несмотря на простоту конструкции и легкость использования, напильники представлены большим ассортиментом изделий, в которых необходимо разбираться, чтобы правильно их использовать. Одним из важных факторов является вид насечки на лезвии напильника. По этому критерию выделяют:

• драчевый (№ 0-1) – наиболее грубый вариант насечки, оптимальный для обработки стали или чугуна, имеет от 4 до 12 зубьев на 1 см;
• личный (№ 2-3) – средний вариант насечки, имеет от 13 до 24 зубьев на 1 см, используется для финишной обработки металлических поверхностей;
• бархатный (№ 4-5) – наиболее мелкий вариант насечки, используется для шлифования мягких металлов, имеет от 24 зубцов на 1 см.

Для работы с разными поверхностями напильники должны иметь не только разное количество зубьев на лезвие, но и разный материал их состава. Чаще всего встречается карбидный вариант данного инструмента, имеющий карбид-вольфрамовое напыление, что позволяет уверенно работать с большинством покрытий. Наиболее качественными, прочными и дорогими являются изделия с алмазным напылением. Стоимость такого инструмента в разы выше, но результат стоит этих денег.

Выбирая напильники, стоит обратить внимание и на ручку, так как она может быть сделана из разных материалов:

• дерево, преимущественно твердые сорта;
• пластмасс;
• резина.

Деревянные – ручки наиболее старый вариант, он удобен в работе, но со временем трескается и ломается. Пластмассовая ручка лишена таких проблем, но в процессе использования рука с нее может соскальзывать, что небезопасно.

Надфиль плоский, трехгранный, круглый и другие

Размер зубьев

Кроме размера зуба, изделия этого класса отличаются друг от друга плотностью нарезки.

Для грубой обработки поверхности применяют изделия с крупной насечкой. Ее называют №1, на один сантиметр приходится от 5 до 15 зубцов. Его использование позволяет за один проход снять довольно толстый слой материала, особенно с мягких материалов, напильники этого вида называю драчевыми.

У напильников №2 на один сантиметр поверхности приходится от 14 до 25 канавок. Пожалуй, это самый популярный вид этого инструмента. На самом деле – этот напильник чаще всего применяют на практике.

Напильник с двойной насечкой

Действительно, с его помощью можно обрабатывать практически любые материалы. Но, существует одна тонкость, при работе с мягкими металлами или с древесиной, через довольно короткое время насечка будет забита отходами обработки. Именно поэтому необходимо очищать рабочую поверхность с помощью металлической щетки.

Изделия с насечкой от 26 до 80 канавок на 1 сантиметр применяют при окончательной обработке поверхности. После правильной обработки, на поверхности, практически не остается следов.

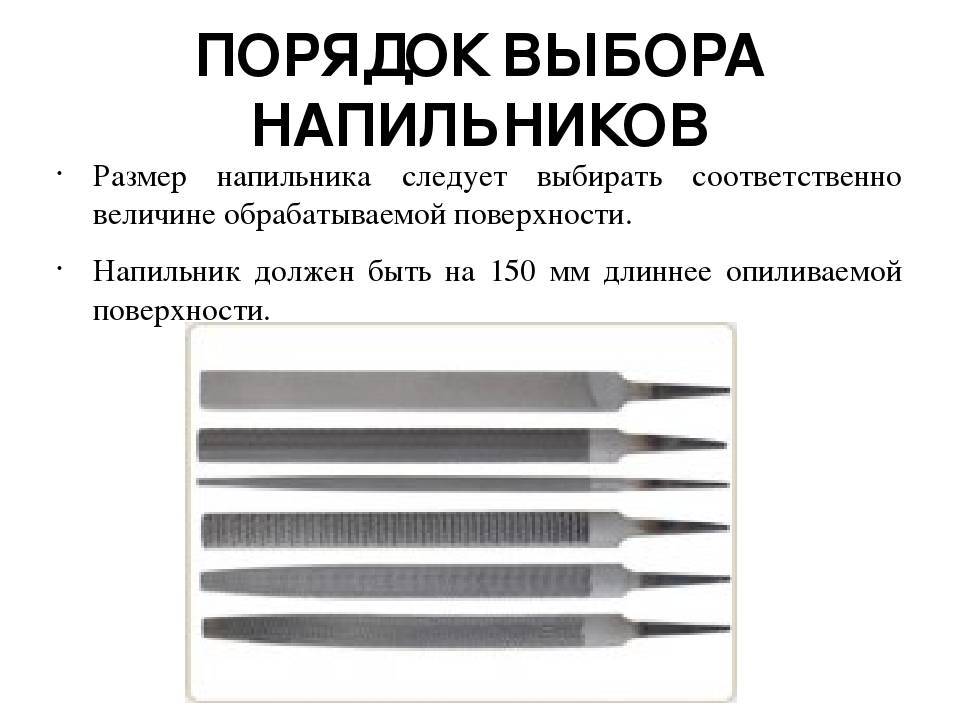

Процесс выбора надфиля

При выборе рассматриваемого инструмента рекомендуют руководствоваться достаточно большим количеством различных рекомендаций. Примером назовем следующее:

Уделяется внимание отсутствию заводских дефектов.
Выбирается изделие по номеру насечек.
Размеры основной части также имеют важное значение. С увеличением длины заготовки увеличивается рабочая часть.
На поверхности не должно быть коррозии.

Рекомендуется отдавать предпочтение изделиям, которые изготавливают известные производители
Их продукция зачастую обладает наиболее привлекательными эксплуатационными характеристиками

Рекомендуется отдавать предпочтение изделиям, которые изготавливают известные производители. Их продукция зачастую обладает наиболее привлекательными эксплуатационными характеристиками.

Разновидности напильников

Промышленность предлагает различные виды данного инструмента, большинство из которых универсальны и с одинаковым успехом могут использоваться для тонкой обработки дерева и металла. По виду режущей части различают инструмент:

• с одинарной насечкой;
• с двойной крестовой насечкой;
• для дерева с дуговой насечкой;
• с рашпильной насечкой;
• штампованный напильник.

Отдельно стоит отметить инструмент, предназначенный для тонких работ с миниатюрными деталями. Надфиль по дереву – это тот же напильник, но имеющий меньшие размеры, что делает его незаменимым при изготовлении небольших поделок из дерева и других мягких материалов. Для тех же целей используют и разновидность надфилей – рифели. Их рабочая часть изогнута, что заметно облегчает изготовление мелких деталей сложной формы.

Все напильники вне зависимости от их предназначения классифицируют по сечению рабочей части. Более всего востребован инструмент следующего профиля:

• плоский (прямоугольный);
• квадратного и круглого сечения;
• треугольный;
• полукруглый;
• ромбический.

Форма инструмента, размер, глубина и вид насечки подбираются в зависимости от типа выполняемой работы. Чем грубее обработка, тем крупнее должна быть насечка и больше ее шаг. Из этого можно сделать вывод, что в домашней мастерской должен быть не один напильник, а целый набор подобных инструментов с разными характеристиками.

Виды напильников по металлу

Напильник – это специальный режущий инструмент, повсеместно используемый в разных отраслях производства. Внешне он представляет из себя стальной брусок большой или средней длины с закрепленной на основании деревянной, пластмассовой или прорезиненной ручкой. Она необходима, чтобы обеспечить работнику комфорт при работе с инструментом и снизить риски получения производственных травм.

Тело напильника выполнено из стали специальной марки, что позволяет инструменту взаимодействовать с объектами из металла. Хвостовая часть стального бруса покрыта особым узором, который называется иссечением. Именно от формы и величины насечки будут зависеть и характер, и разновидность выполняемых работ.

Обработка деталей из металла происходит посредством поэтапного стачивания слоев инструментом до придания изделию необходимой формы. Главное, чтобы режущая по металлу часть была подобрана по назначению.

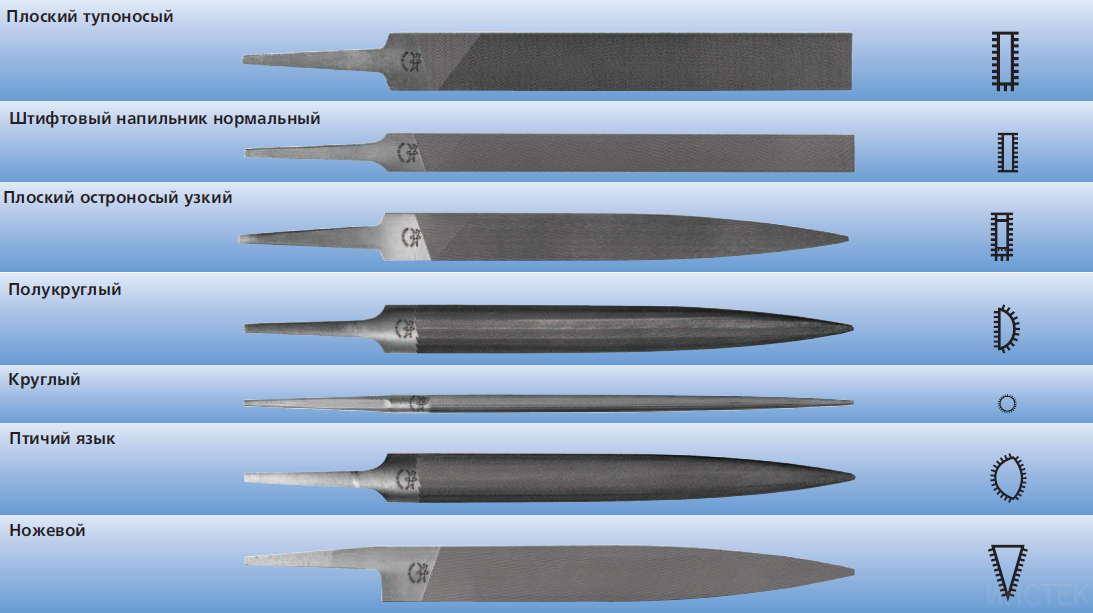

Формы напильников

Геометрическая форма напильника по металлу определяет область его применения в сфере производства и обработки изделий:

• плоские или плоские остроносые: обработка плоских деталей из металла, а также ровные поверхности;
• квадратные: необходимы для вырезания и формирования технических отверстий различных многоугольных форм;
• трехгранные треугольные: используя такой инструмент, режущий по металлу, можно отполировать, обработать и вычистить зазоры, пазы и иные производственные отверстия;
• полукруглые: отлично подходят для различных видов обработки искривленных вогнутых поверхностей;
• круглые: используются для отточки и обработки округлых или овальных вогнутых поверхностей с маленьким радиусом кривизны;
• ромбические: обработка деталей из металла с наличием зубьев;
• ножовка: инструмент для отточки узких зазоров, отверстий и других мелких деталей.

Типы напильников

Тип инструмента по обработке металла определяется исходя из его прямого предназначения:

1. Резчики по металлу общего назначения. Их принято использовать в слесарном деле. Хвостовая часть выполнена в виде двух зазубренных насечек, которые наложены друг на друга: их длина может варьироваться от 1 до 4,5 см и сочетаться с зубьями всех размеров.
2. Резчики по металлу специального назначения. Необходимы в сфере промышленности, так как их основная задача – это устранение отклонений и подгонка мелких деталей, пазов и поверхностей разных радиусов кривизны. Данный вид инструмента имеет много разновидностей, которые подбираются на основании характера выполняемых работ: двухконцевые, плоские, разовые и прочие.
3. Надфили. Эта группа напильников по металлу включает в себя самое большое количество видов. Наконечники стального бруса бывают всех возможных геометрических форм, притом сам брус, как правило, не очень длинный. Надфили плоского, круглого, ножовочного и всех других типов характеризуются наличием насечки 5 класса. Надфили используются для обработки мелких металлических деталей, с которыми не справляются более грубые и массивные слесарные инструменты.
4. Рашпили. От всех остальных типов напильников рашпили отличаются особо длинной частью стального бруса и крупными зубьями на хвостовой части. Существует 3 основных вида такого инструмента: сапожные резчики по металлу, копытные и напильники-рашпили общего назначения. Форма инструмента преобладает круглая и полукруглая с концом разной степени остроты.

Разновидности насечек и их геометрия

Чтобы качественно выполнить работу резчиком по металлу, необходимо определить требуемый вид насечки. Строение и размер зубьев также имеют большое значение при выборе инструмента. Стальные зубчики могут быть нанесены на хвостовую часть стального бруса разными способами:

• фрезерование;
• насекание;
• протягивание;
• течение;
• нарезание.

Наиболее широкое применение в сфере обработки металлических изделий находят резчики по металлу, зубья которых выполнены посредством насечения их на специальных автоматизированных станках. При этом сами насечки могут быть как двойными, так и одинарными.

Двойная представляет из себя две насечки, одна из которых является основной, а вторая – вспомогательной. Относительно друг друга насечки расположены под особым углом, что позволяет производить отточку твердых материалов (металлы и их сплавы).

Геометрия зуба у напильников будет зависеть от количества насечек на теле стального бруса.
