Надёжный свайно-винтовой фундамент своими руками: советы и инструкции

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Гараж на винтовых сваях

Свайный фундамент для гаража

Фундамент является несущей конструкцией любого строения, поэтому очень важно правильно выбрать тип основания и провести соответствующие расчеты. Фундамент на сваях можно назвать достаточно популярным вариантом для строительства легких зданий, к числу которых относятся и гаражи

Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:

Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:

• Во-первых, строительство может проводиться в любую погоду в течение всего года.
• Во-вторых, трудовые и финансовые затраты минимальны.
• В-третьих, свайное основание считается одним из надежных и долговечных.
• Наконец, в некоторых случая сваи являются единственным вариантом, что чаще всего связано со свойствами грунта.

Однако строительство гаражей на свайном фундаменте имеет свои недостатки: отсутствие возможности обустройства смотровой ямы или подвала и сложность обустройства подъезда к гаражу.

Быстрое строительство гаража на винтовых сваях своими руками: этапы работы и фото

Бывает, приобретая загородный дом с прекрасными видами и природой, хозяевам достается участок с неустойчивой почвой.

Такая почва, имея высокую подвижность, не позволяет владельцу участка обойтись малыми силами при устройстве фундамента. Недостаточное исследование участка и экономия средств на укреплении фундамента порой приводят к плачевным результатам.

Поэтому, проводя строительство на зыбкой почве, необходимо добраться до твердого пласта, расположенного под ней. Значительным затруднением в этом деле может являться большая глубина залегания твердой породы, которая может находиться на глубине от 5 до 20 метров.

Принципы технологии, ее плюсы и минусы

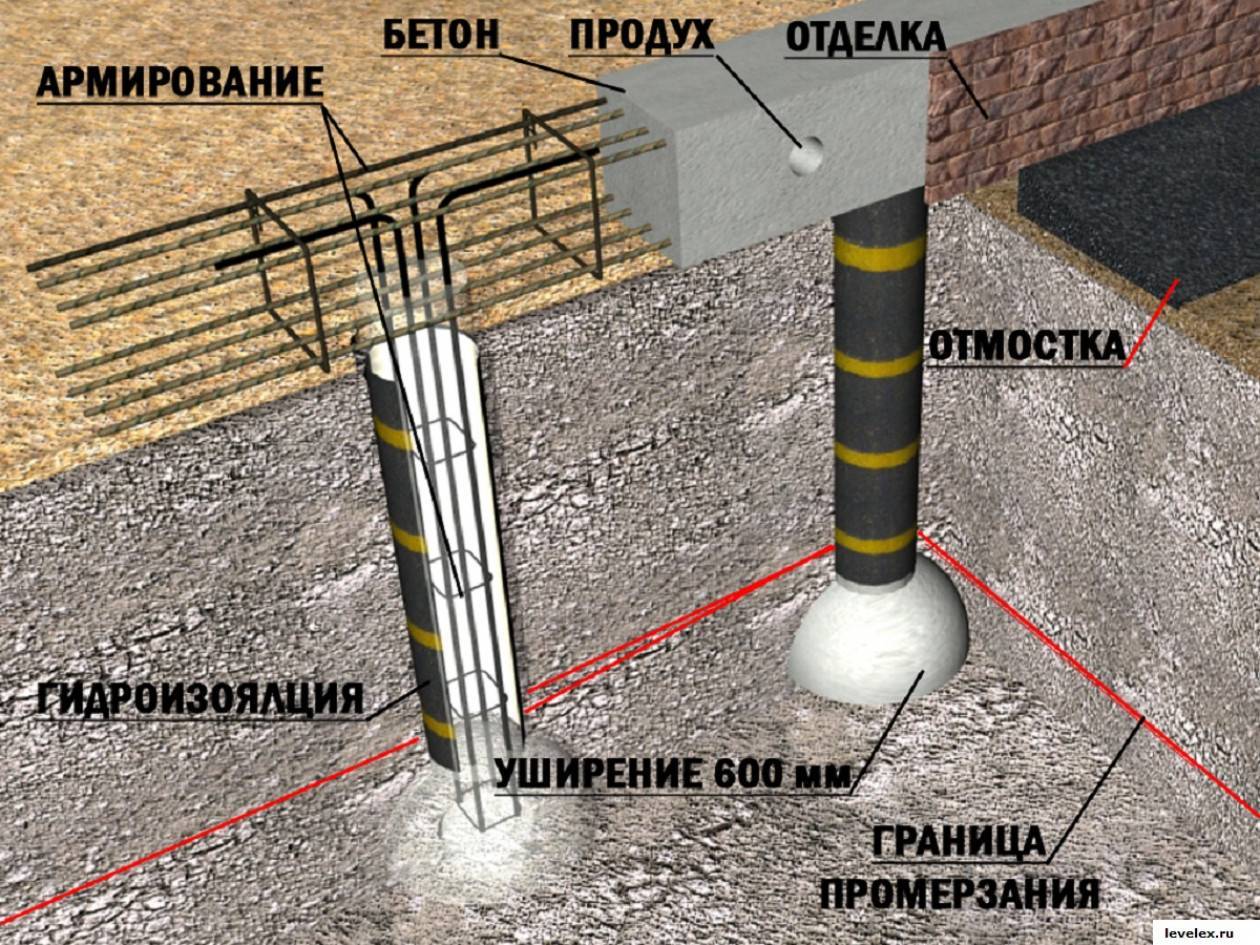

Название «ТИСЭ» означает «Технология индивидуального строительства и экология». Сваи ТИСЭ и оборудование — главные новшества, из-за них здание получается прочным и не оседает в течение десятилетий.

Сваи имеют куполообразную расширенную подошву. Эта «стопа» увеличивает площадь опоры строения, что приводит к его большей устойчивости, особенно на пучинистом грунте. После возведения свай их связывают горизонтальной бетонной «лентой», называемой «ростверк». Его располагают над почвой на сваях для исключения влияния пучения земли.

На столбах строится здание массой до 20 тонн, например, бревенчатый или кирпичный дом, гараж. Для возведения этажного строения можно использовать материал из газобетона, так как он легче других материалов.

Внимание! Строить здания с более чем тремя этажами не рекомендуется

Преимущества технологии ТИСЭ

Популярность метода обусловлена следующими факторами:

1. Нет нужды в привлечении тяжелой техники, сторонних специалистов.
2. Из-за утолщений на сваях фундамент по технологии ТИСЭ возводится с небольшими затратами.
3. Строить можно без электричества. Используется ручной труд.
4. Фундамент простоит долго, так как он не контактирует с землей. На него не оказывается давление почвы при замерзании или оттаивании.
5. ТИСЭ технология успешно внедряется в сейсмических зонах, в условиях вечной мерзлоты, в песках и глине.
6. Коммуникации можно подвести уже после постройки здания, так как дом находится над землей.

Наряду с плюсами метода нужно указать и отрицательные стороны.

Фундамент ТИСЭ: какие недостатки имеет

Выделяя недостатки фундамента, нужно отметить следующее:

1. Нельзя начинать строительство на болотистом или скальном грунте.
2. На каменистой почве возрастает сложность бурения. Придется обращаться к электрическим установкам, что увеличит общие затраты.
3. Подвал под фундаментом строится не под всей площадью здания.
4. Отмостку нужно делать широкую, чтобы уберечь фундамент от влаги.

Внимание! Из-за того, что дом немного приподнят над землей, будет сквозняк, помещение будет холодным. Необходима теплоизоляция и вентиляция

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Какие сроки службы у винтовых свай?

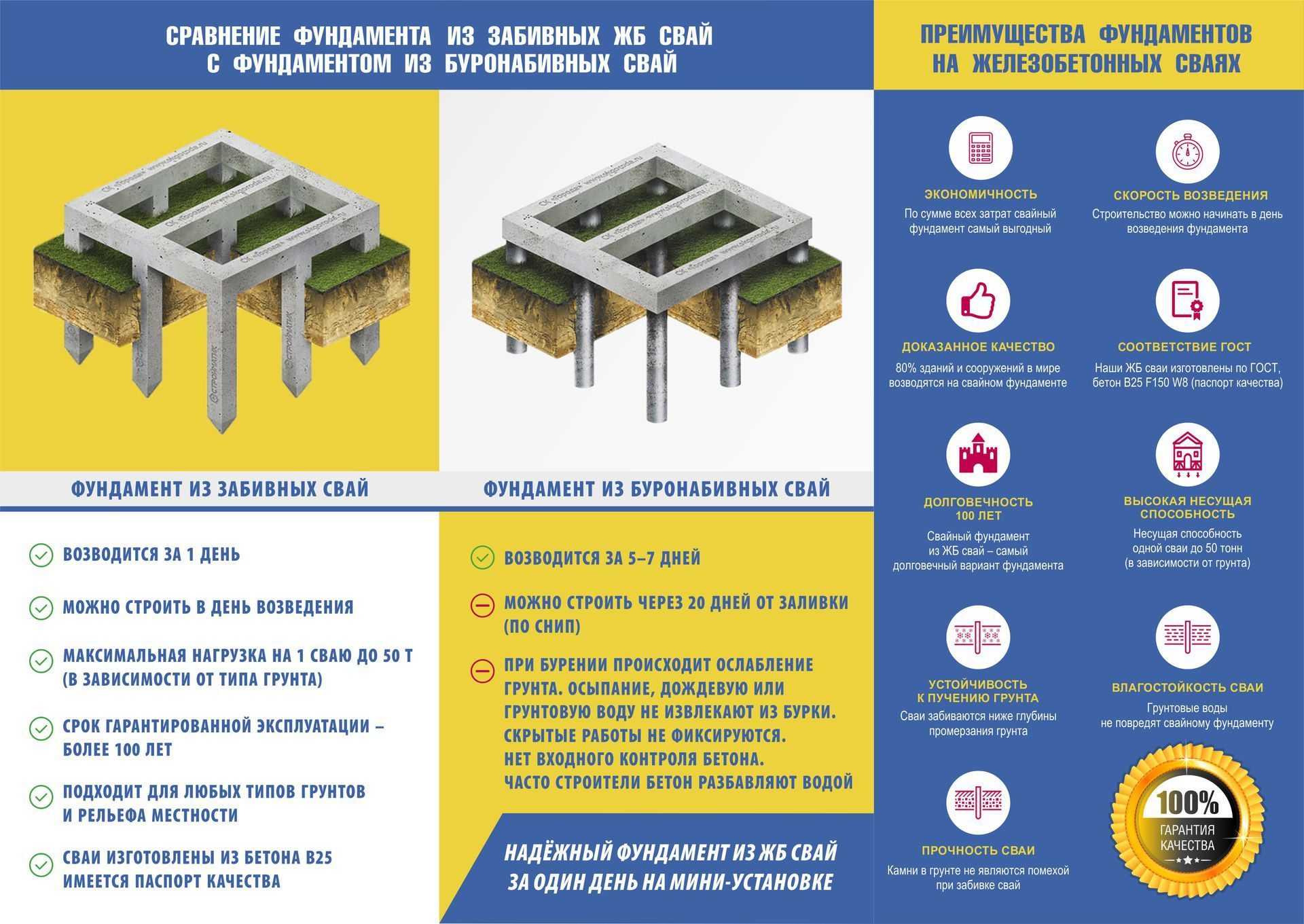

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Ресурс винтовых свай

Для повышения эксплуатационного ресурса СВС необходима антикоррозионная обработка каждого изделия согласно ГОСТ Р 9.905, 9.908, 5272. Производители используют следующие технологии антикорра:

• холодное цинкование – слезает практически полностью еще при погружении сваи за счет содержащихся в земле абразивов;
• горячая оцинковка – держится немного дольше, не обеспечивает заявленный 75 летний ресурс;
• порошковое окрашивание – служит 30 – 50 лет после монтажа, разрушается гуляющими токами в грунте;
• покраска битумными составам – защищает от грунтовой воды, независимо от высоты УГВ, обеспечивает 50 – 70 летний срок эксплуатации

Чтобы повысить ресурс дома, специалисты рекомендуют следующие ЛКМ:

• грунт ВЛ 05 + холодное цинкование (эмаль IR 02) + стеклопластик – ресурс 300 – 400 лет в экстремальных условиях, электрохимическая коррозия отсутствует;
• эмаль IR02 или Zinga Metall + полиуретановая либо эпоксидная двухкомпонентная эмаль  – создавались для защиты нефепроводов (воздушных, подземных), имеют  50 – 100 летний ресурс;
• грунт ВЛ 05 + полиуретановая эмаль Hempel, Masco – стандартный уровень защиты днищ ледоколов, подлодок, резервуаров ГСМ, 30 – 70 летний ресурс.

Даже при покупке СВС с заводским антикоррозионным слоем необходимо покрыть сваи для надежности указанными составами.

Монтаж столбчатого фундамента своими руками

Построить столбчатый фундамент из канализационных труб может любой человек при условии соблюдения технологии строительства:

• Проектирование. На этом этапе рассчитывают количество опор, их расположение, определяют глубину погружения столбов, выполняют разметку участка.
• Подготовка к работе. Вначале нужно выполнить нарезку  заготовок на части нужной длины, подготовить нижнюю часть каждой заготовки для бетонирования пятки. Также необходимо приготовить шпильки-анкеры, которые будут заливаться в верхней части опоры для связи фундамента с ростверком.
• Изготовления каркаса. Для повышения несущей способности столбов нужно изготовить арматурный каркас, для чего используются ребристые прутья арматуры. Для армирования расширения прутья загибают в форме буквы «L».
• Бурение скважины. С помощью ручного бура необходимо пробурить скважины в соответствии с диаметром канализационной трубы. Глубина скважины зависит от уровня промерзания грунта, необходимо опуститься ниже этой отметки на 20-25 см.
• Расширение внизу скважин. Используя специальные насадки на ручной бур, внизу каждого углубления делают расширение. Это повышает устойчивость столбов.
• Внутрь скважины вставляют заготовленные изделия и формируют расширение. Для этого в трубу заливают бетонный раствор и немного приподнимают будущую опору. Перед закреплением каждый пластиковый столб выравнивают по вертикали с помощью строительного уровня. После этого с внешней стороны засыпают песком, щебнем и землей.
• Выравнивание опор. Все сваи из канализационных труб должны иметь одинаковую высоту. Для этого отбивают горизонталь, используя лазерный уровень, натягивают строительный шнур и обрезают болгаркой каждую опору по уровню.

Армирование и бетонирование

Армирование. Подготовленный каркас из арматурных прутьев вставляют в трубу. Загнутые прутья разворачивают в стороны, чтобы укрепить расширенное основание столба. Бетонирование. Подготовленный столб необходимо заполнить бетонным раствором. Бетон подают небольшими порциями, постоянно протыкая смесь тонким прутом для уплотнения

При этом следует проявлять осторожность во избежание повреждения пластикового изделия. В верхней части каждой опоры устанавливают шпильку-анкер для закрепления ростверка

Очень важно возводить фундамент из канализационных труб своими руками в соответствии с технологией строительства. Ее нарушение может привести к негативным последствиям:

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.
