Как сделать мотоблок (культиватор) из бензопилы «Дружба»

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

• старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
• мотор от профессиональных триммеров;
• двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

• высокую мощность, достигающая в некоторых моделях до 10 л.с.;
• легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
• компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
• экономное потребление горюче-смазочных материалов;
• выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

Самодельный культиватор из бензопилы дружба — Металлы, оборудование, инструкции

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Мотоблок из бензопилы: своими руками, мотоцикла, самодельный, Дружба, скутера, коммутатор

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей.

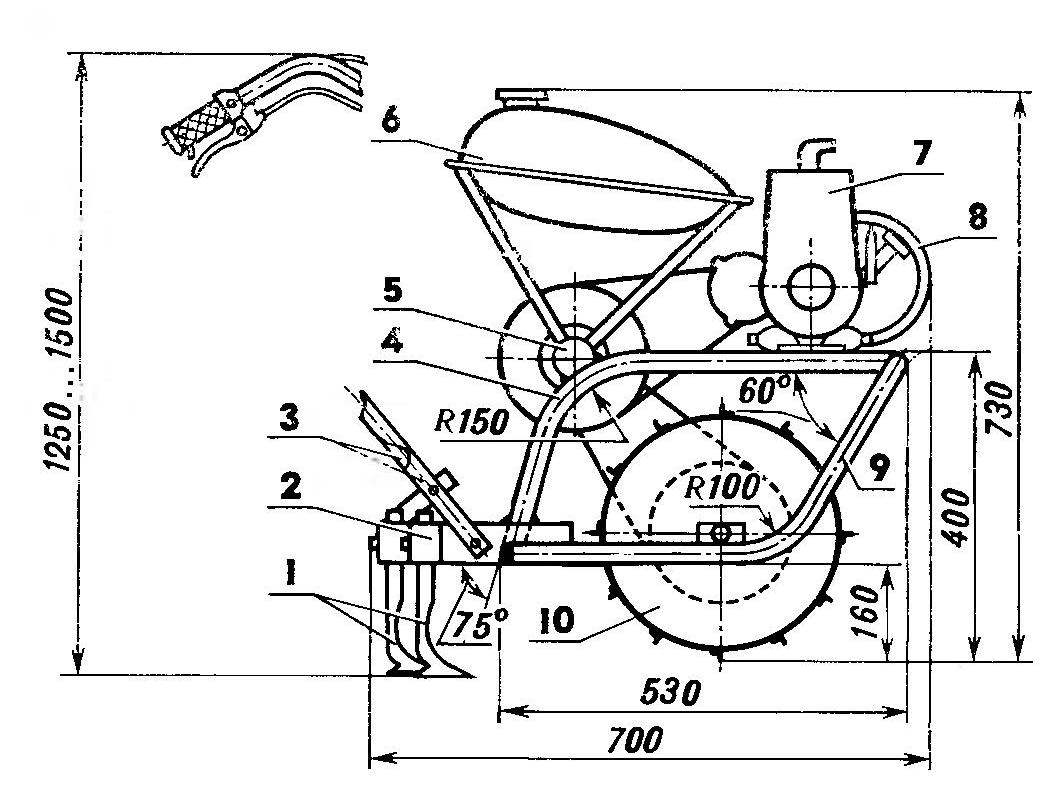

Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр.

При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

• мотор скутера (вполне достаточно 4 л.с.);
• предварительно укороченный задний мост от автомобиля Жигули;
• редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

1. Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
2. Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Агрегат из бензопилы

На базе этого инструмента можно изготовить детский снегокат. Однако и взрослые могут использовать самодельный снегоход из бензопилы. На первом этапе предстоит определиться с типом инструмента. Его марка не имеет принципиального значения, если силовая установка исправна. Чтобы сделать снегоход из бензопилы, кроме мотора, потребуется редуктор.

Для изготовления рамы можно взять металлические уголки и две пластины. Сначала загибаются края листов под углом в 90 градусов, а затем в них сверлятся отверстия. В передней части конструкции монтируется гусеничный вал, а в задней — ось для зубчатых колес. Также к нижней части рамы следует приварить кронштейны, параллельно друг другу.

В нижние пазы устанавливается ось для 18 опорных катков, расположенных в шахматном порядке. На лонжероне необходимо установить 3 стойки, изготовленные из уголка. Для усиления конструкции, стойки соединяются поперечными балками. В передней части крепится второй лист, на котором будут размещаться промежуточный вал и редуктор. Следующим шагом станет изготовление подрамника из металлических труб.

На трубчатый приводной вал устанавливается фланец. На оконечности вала привариваются цапфы, причем правая должна иметь большую длину в сравнении с левой. На это удлинение затем будет установлена звездочка цепной передачи. Так как снегокат не способен развивать большие скорости, то можно обойтись без тормозной системы.

Сделать самодельный снегоход вполне реально, но придется приложить усилия. Однако учитывая разницу в стоимости с готовыми решениями, это определенно стоит того.

https://youtube.com/watch?v=Ooqg6uozsAM

Культиватор из бензопилы — своими руками, особенности

Современные бензопилы и различные приставки к бензопилам позволяют решать многочисленные задачи. А старые устройства подойдут для создания мотокультиваторов, обрабатывающих участки небольшой площади.

Культиватор вполне можно изготовить самостоятельно из бензопилы. Благодаря небольшой массе и хорошей мощности пилы получится компактный агрегат для обработки почвы.

Как изготовить культиватор из бензопилы «Урал» своими руками?

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

• Мотор;
• Топливный бак;
• Раму;
• Промежуточный вал.

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

1. Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
2. Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
3. Мотор крепится к верхним поперечным уголкам;
4. Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
5. Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
6. Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
7. Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

• После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
• Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

Особенности изготовления мотокультиватора из бензопилы «Дружба»

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

• Мощность двигателя – около 4 л. с.;
• Наличие двух передач;
• Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

• Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
• Прикручивается звёздочка мостового редуктора;
• Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
• Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
• Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
• Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

• Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
• Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
• Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
• Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.

Если нет возможности или времени заниматься самостоятельным изготовлением культиватора, стоит обратить внимание на мотокультиватор Форза, способный справиться с задачами различной сложности. sadovaja-tehnika.com

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

• Двигателя;
• Топливного бака;
• Рамы;
• Промежуточного вала.

Читать также: Как использовать двигатель от стиральной машины автомат

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
3. К верхним поперечным уголкам рамы прикрепите мотор;
4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Особенности

Прежде чем приступать к производству мотокультиватора, следует определиться с тем, какой тип сельскохозяйственного агрегата вы будете конструировать: с электрическим двигателем или с мотором внутреннего сгорания

Важно помнить тот факт, что мотокультиватор с электрическим мотором будет эффективен только в том случае, если на участке, который планируется обрабатывать, имеется система энергообеспечения. Напротив, устройство, имеющее в своем составе двигатель внутреннего сгорания, можно использовать в полевых условиях, так как оно работает на топливе, а именно, на бензине

Еще один важный нюанс – метод обработки почвы. Существую культиваторы, которые имеют колеса с приводом, а также те агрегаты, которые оборудованы навесным инструментарием (последние могут служить не только как мотоблоки, но и как средства передвижения).

Какие элементы необходимы для сборки?

Если вы решили конструировать мотоблок самостоятельно, то вам необходимо подготовить следующий набор составных элементов:

• мотор или двигатель внутреннего сгорания;
• редуктор – он способен снижать обороты и увеличивать усилия на рабочем валу;
• рама, на которой крепится оборудование;
• рукоятки для управления.

Именно эти детали являются основными — без их наличия невозможно в домашних условиях изготовить машину для сельскохозяйственной обработки земли. Поэтому перед началом изготовительного процесса убедитесь в наличии каждого из описанных выше элементов.

Мотоблок из бензопилы — изготовление, чертеж, инструкция

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

Как сделать мотоблок из бензопилы своими руками?

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

• Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
• Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).

Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
Из небольших металлических труб конструируют ручки для управления.
Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Создание мотоблока из бензопилы «Дружба»

• Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
• Очень производительный двигатель.
• Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.

• • Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
  • От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
• Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
• Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
• Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.

Преимуществами такого агрегата являются:

• возможность использования разнообразных смазочных и горючих материалов;
• работа в полностью автономном режиме;
• пригодность для любых типов работ.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

• одногусеничная (2 лыжи спереди, 1 гусеница сзади);
• двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

1. Двигатель.
2. Система питания.
3. Система впрыска масла.
4. Трансмиссия.
5. Ходовая часть.
6. Рулевое управление.
7. Корпус.
8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

Преимущества модели:

• способность работать при низких температурах;
• высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда. В данном видео рассмотрим мотокультиватор из бензопилы дружба:. В данном видео рассмотрим мотокультиватор из бензопилы дружба:

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
2. Руль, снятый с мопеда или мотоцикла.
3. Сварочный аппарат.
4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
5. Колеса от нерабочей техники.
6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
2. Легкое.
3. Малогабаритное.
4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

1. Мотор мощностью в 3,5 лошадиных силы.
2. Масса – 7 килограмм.
3. Объем бензобака – 0,55 литра.
4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
2. Двигатель во время работы вырабатывает много копоти.
3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

• довольно мощный и тяговитый двигатель;
• незначительный вес и относительную компактность двигателя;
• наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
• грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

• с бензиновой пилы снимают цепь и шину;
• устанавливают на вал редуктора шкив;
• вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
• натягивают ременную передачу как цепь;
• прикрепляют защитный кожух;
• ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Самодельный культиватор из бензопилы своими руками

Народные умельцы находят всё новые способы применения для бензопил, и на этот раз мы рассмотрим самоделку культиватор из бензопилы. У автора была в хозяйстве старенькая китайская бензопила, он решил сделать из неё мотоблок фрезу для обработки своего огорода.

Рассмотрим конструкцию самодельного приспособления подробно. Культиватор состоит из переднего направляющего колеса и самодельных фрез, которые в свою очередь приводятся в движение через редукторы двигателем от бензопилы.

Редукторы взяты от болгарок, в этой конструкции они понижают обороты двигателя.

Крутящий момент передаётся от двигателя на редукторы, затем по цепной передаче непосредственно на фрезы.

Вот такое оригинальное решение придумал умелец, отличный самодельный культиватор из бензопилы, для обработки огорода!

Автор самоделки: Геннадий Безуглый.

Популярные самоделки из этой рубрики

Тележка для мотоблока своими руками…

Мотоблок своими руками

Чертежи картофелекопалки для мотоблока: размеры, ф…

Самодельный прицеп для мотоблока…

Самодельный минитрактор «Радомир» (87 …

Самодельный окучник для трактора…

Самодельный гусеничный трактор…

Передний адаптер для мотоблока своими руками…

Минитрактор из «Муравья»…

Самодельный мотоблок

Прицеп для мотоблока своими руками…

Дисковый окучник своими руками…

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

• большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
• легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
• малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
• бережливый расход горючего и смазочных материалов;
• работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
• возможность употребления всевозможных горюче-смазочных материалов;
• функционирование в абсолютно автономном режиме;
• применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

• берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
• в задней области лонжерона приваривается руль от мотоцикла;
• укрепляем основание поперечинами;
• к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.
