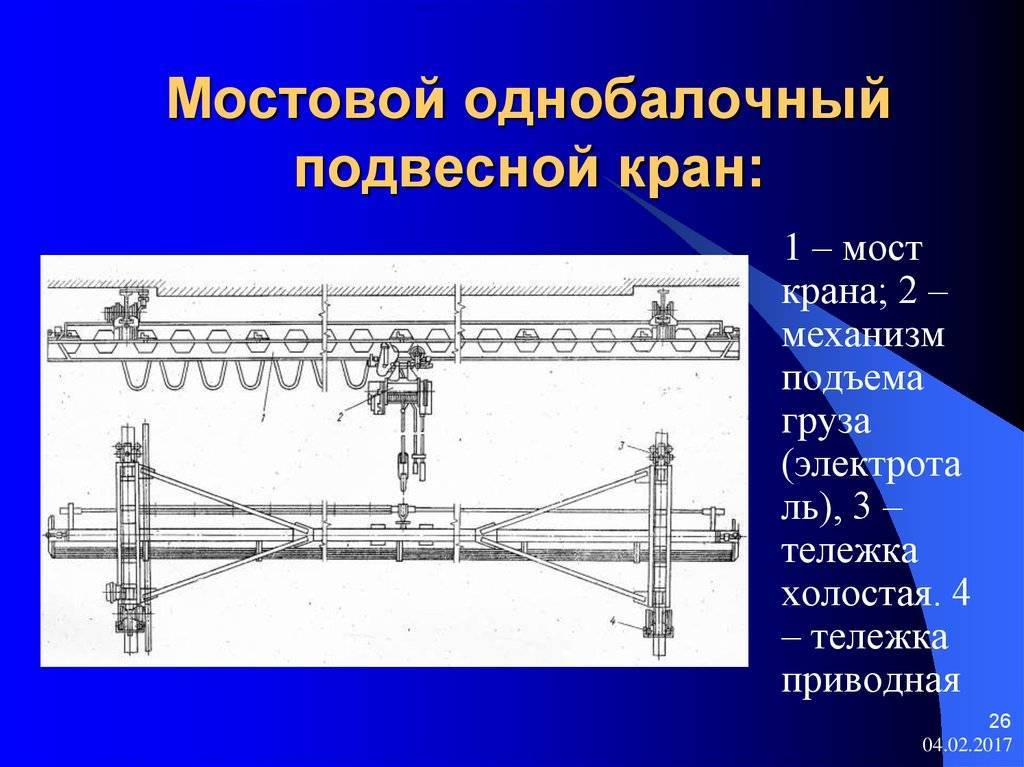

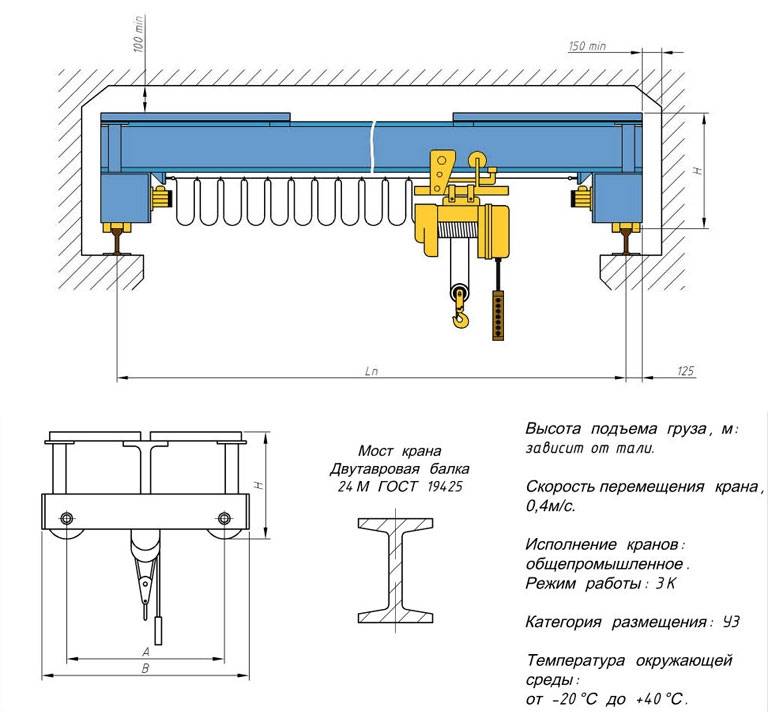

Мостовой однобалочный кран

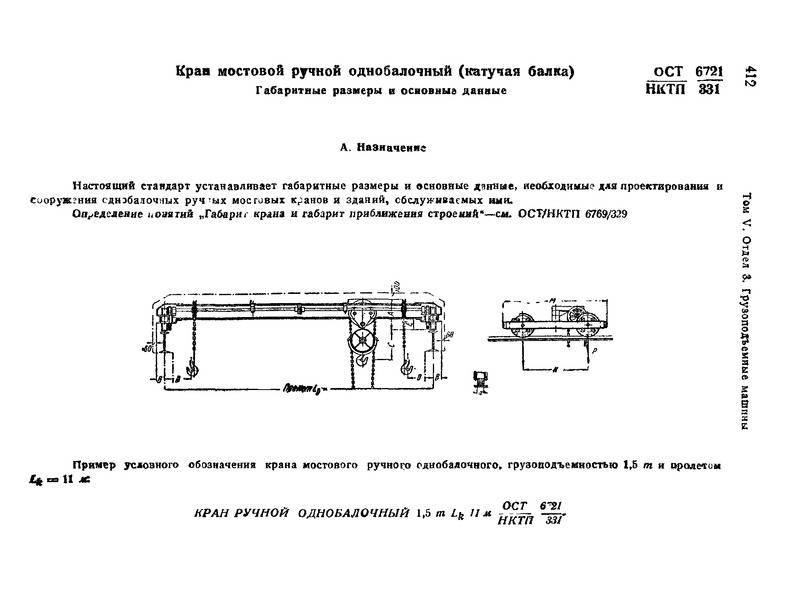

Ручная разновидность

Потребители должны выбирать краны-балки, учитывая вес перемещаемых по площадке грузов. Устройства, оборудованные ручным приводом, пригодны для использования на площадках закрытого типа. Они востребованы на складах, такие системы редко используют для работы под открытым небом.

Подкрановые пути делают в виде двутавровых балок подвесного типа, к ним подвешивают приводные консоли механизма. Кран-балки такого типа подходят для эксплуатации при температуре от — 20 до +40°С. Если есть необходимость, можно приобрести на заказ оборудование, которое рассчитано на работу в условиях Крайнего Севера. Установив систему, можно перемещать грузы при низких температурах, например, при — 40°С.

Ручной привод работает благодаря тому, что его приводит в движение тяговая цепь. Она отвечает за вращение звездочки приводной штанги, которая зафиксирована на балочных кронштейнах. В процессе перемещения груза система передает усилие на редуктор тележки.

Ограничители грузоподъемности

После срабатывания ограничителя и отключения приводного двигателя включается двигатель спуска груза Для предотвращения перегрузки механизмов и конструкций подъемной техники, если это возможно в условиях данного технологического процесса, мостовые краны оборудуются ограничителями грузоподъемности. Ограничитель грузоподъемности – устройство, автоматически отключающее электропривод подъемного механизма, если вес поднимаемого груза на 25% превысил паспортную грузоподъемность крана.

После срабатывания ограничителя и отключения приводного двигателя включается двигатель спуска груза. В некоторых случаях приборы для фиксации перегрузки отображают информацию о фактическом весе груза, что позволяет осуществлять контроль за процессом нагружения крана.

Выбираем подрядчика

Правильная и качественная установка крана – это залог не только эффективности машины, но и безопасности сотрудников, работающих в цехе. Во время монтажа закладываются основы производительности, прочности техники.

По ряду причин доверять установку кранов стоит только квалифицированным мастерам, имеющим соответствующий опыт. Персонал предприятия не допускается к монтажным работам. Компании, занимающиеся установкой кранов, имеют всю необходимую разрешительную документацию и право выполнять сборку механизмов, относящихся к классу повышенной опасности. При выборе подрядчика стоит учесть:

• наличие разрешений на выполнение работ;
• возможность настройки и пуска механизмов;
• опыт работы сотрудников по установке грузоподъёмных машин.

Также советуем обратить внимание, как долго компания существует на рынке, и ознакомиться с отзывами клиентов, уже воспользовавшихся её услугами

Устройство мостового крана. Основные узлы и системы

Механизм подъема мостового крана

Основными элементами грузоподъемного механизма мостового крана являются:

• блок управления (подвесной пульт, система радиоуправления, подвижная кабина для оператора);
• электродвигатель (для оборудования с электрическим приводом);
• редуктор (червячного типа или цилиндрический);
• муфта;
• барабан;
• таль (тельфер, лебедка);
• грузозахватный элемент.

Пути мостовых кранов

За основу подкрановых путей для кранов опорного типа берется рельс (для оборудования грузоподъемностью более 20 т) или полнотелый квадрат (для кранов небольшой грузоподъемности), который крепится к бетонным или стальным балкам.

Двутавровые балки, по которым перемещаются краны подвесного типа, крепятся к перекрытиям, фермам здания, реже — к отдельно установленным металлическим опорам.

Порядок ремонта кранов

Эксплуатация крана редко обходится без ремонтных работ, которые начинаются с подготовки участки цеха: устранение всех лишних деталей и вещей, препятствующих процессу восстановления крана. Во время ремонта агрегат должен быть отключен от сети. В цеховом журнале фиксируется дата ремонта и ответственный за его проведение. Рабочие снабжаются нарядом-допуском к ремонту, составляется специальная техническая документация.

Ремонт мостового крана

Сперва нужно отключить или изолировать секцию троллеев, поставив табличку: «Осторожно, под напряжением»

Важно тщательно осмотреть крановые редукторы, очистить смотровой люк от грязи, если она засорила полость редуктора. После прочистки полости она заполняется смазочным веществом

Во время ТО мостовых кранов проверяется система безопасности, и если есть отклонения, производится замена фрикционных потертых накладок и шарниров для системы рычагов на тормозах.

В целом ремонт включает такие стадии:

• термическая;
• слесарная;
• токарная;
• наплавочная;
• фрезерная;
• зубонарезная;
• шлифовальная.

Схема троллея мостового крана

Какую технологию монтажа выбрать

Технология монтажа полностью зависит от массы и габаритов устанавливаемой техники, а также от особенностей здания или планировки помещений, цехов и складов

Также на выбор технологии монтажа влияет площадь монтажной площадки, способ и последовательность проведения работ по сборке крана.

Особенности монтажа мостовых одно- и двухбалочных кранов предусматривают три подхода к исполнению:

1. Поэлементный тип установки, подразумевающий сборку конструктивных частей не на земле, а непосредственно на рабочей площадке участка грузоподъемного механизма. Для этого все детали поднимаются к месту установки. Неудобства данной технологии монтажа очевидны, но применение ее целесообразно в случае, когда не хватает свободного пространства (некоторые элементы крана все-таки достаточно габаритны и обладают большой массой механизмов, узлов и металлоконструкций, особенно если это двухбалочный кран).

Монтаж двухбалочного крана грузоподъемностью 200 тонн

Состав поэлементной технологии сборки мостового крана выглядит следующим образом: поочередный подъем полумостов и их соединение, монтирование грузовой тележки крана, анализ  геометрических размеров конструкции в сборке, установка кабины оператора и запасовка канатов.

2. Крупноблочный тип установки. Сборка посредством данной технологии подразумевает монтаж отдельных блочных конструкций на земле – электрооборудования, узлов и механизмов крана. Затем укомплектованные и собранные узлы поднимают на площадку монтажа грузоподъемного механизма и собирают в единое целое. Благодаря данной технологи, значительно сокращается количество опасных операций по сборке на высоте, в разы ускоряется процесс установки в целом. К сожалению, технология не подходит для зданий, не располагающих достаточным количеством площади под сборку крупногабаритных конструкций.
3. Полноблочный тип установки заключается в сборке моста крана полностью в нижнем положении, то есть на земле. Готовый мост крана поднимается для установки на крановых путях. При этом у специалистов по монтажу есть выбор – осуществлять монтаж грузовой тележки вместе с мостом или раздельно.

Таким образом, очевидно, что самые перспективные и выгодные технологии установки – крупноблочная и полноблочная. В них сокращено количество операций, которые нужно осуществлять на высоте, есть возможность использования грузоподъемной техники, а также более сжатые сроки исполнения по сравнению с поэлементной технологией сборки.

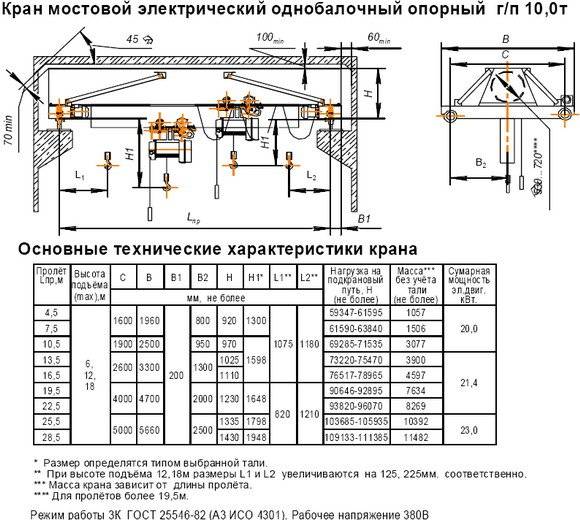

Общее устройство мостового крана

У каждой пролетной балки есть по 2 горизонтальных пояса

1. верхний
2. нижний.

На первый устанавливаются опорные краны, под второй монтируются подвесные. Также у пролетной балки есть большие и малые диафрагмы — для устойчивости и более равномерной передачи нагрузок. Чтобы можно было обслуживать мостовой кран, на пролетные балки монтируются специальные площадки.

По рельсовому пути перемещается тележка — в общем случае рама с закрепленными на ней механизмами передвижения и подъема грузов. Схемы сборки каждого узла обычно унифицированы.

Сама рама — это пересечение продольных и поперечных балок с настилом. Также тележка может быть оснащена буфером ограждения, ограничителями подъема крюка, линейкой для фиксации крайних положений. Обычно она весит от 0,2 до 0,4 грузоподъемностей (Q) мостового крана.

Тележка перемещается посредством механизма передвижения, оснащенного цилиндрическими колесами и сделанного по одной из унифицированных схем. У него может быть центральный привод сразу на оба колеса или раздельный на каждое, навесной редуктор и тормоз. И сами колеса могут быть не только цилиндрическими, но и коническими, устанавливаемыми вершиной как в наружную сторону, так и во внутреннюю (в последнем случае — только неприводные).

Монтаж

Существуют следующие способы монтажа мостового однобалочного крана:

1. Поэлементный. Узлы мостового механизма собирается на подкрановых путях.
2. Укрупненная сборка. Крупные блоки элементов собираются на земле и поднимаются на фиксированную высоту. Это вариант сборки применяется для электрооборудования.
3. Полноблочный. Этот способ монтажа осуществляется на полу. Мостовая конструкция собирается полностью, после этого выполняется ее монтаж.

Перед демонтажем крана-балки необходимо определить, подлежит ли он утилизации. Если устройство будет утилизироваться, то с него необходимо снять подкрановую балку, кабеля для подачи электроэнергии, электромотор и тросы. Элементы, выполненные и металла, нужно отправить на металлолом.

Транспортировка разобранного мостового крана осуществляется при помощи железнодорожных платформ. Крупногабаритные устройства перевозятся 2–3 секциями. Отдельно транспортируются рамы и подъемные элементы. Если устройство имеет невысокую грузоподъемность, то его можно транспортировать в собранном виде.

ГОСТ 534-78 Краны мостовые опорные. Пролеты

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ МОСТОВЫЕ ОПОРНЫЕ. ПРОЛЕТЫ

ГОСТ 534-78 (СТ СЭВ 5235-85)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ МОСТОВЫЕ ОПОРНЫЕ. ПРОЛЕТЫ Overhead traveling cranes. Spans

ГОСТ 534-78* (СТ СЭВ 5235-85) Взамен ГОСТ 534-69

Постановлением Государственного комитета СССР по стандартам от 17 августа 1978 г. № 2234 срок введения установлен

с 01.07.79

Проверен в 1983 г. Постановлением Госстандарта 02.09.83 № 4127 срок действия продлен

до 01.07.89

Несоблюдение стандарта преследуется по закону

* Переиздание (июль 1986 г.) с Изменениями № 1, 2, утвержденными в сентябре 1983 г., апреле 1986 г. (ИУС 12-83, 7-86).

1 . Настоящий стандарт распространяется на мостовые опорные краны (далее — краны) всех видов и грузоподъемностей, предназначенные для эксплуатации в зданиях с пролетами до 36 м, а также на открытых подкрановых эстакадах.

Стандарт соответствует СТ СЭВ 5235-85.

(Измененная редакция, Изм. № 2).

2 . Группу крана в зависимости от грузоподъемности и размера l

, указанного на чертеже, следует определять по табл. 1 .

Таблица 1

Группа	Грузоподъемность	l , мм, не более
1	До 50 включ.	300
2	Св. 50 до 125 включ.	400
3	Св. 125	500

(Измененная редакция, Изм. № 2).

3 . Величины пролетов кранов L

к, указанные на чертеже, должны соответствовать приведенным в табл. 2 .

Таблица 2

Пролеты зданий L	Пролеты L к для кранов групп
1	2	3
при отсутствии проходов вдоль подкрановых путей	при наличии проходов вдоль подкрановых путей
6	4,5	—	—	—
9	7,5	—	—	—
12	10,5	10	10	10
(15)	(13,5)	(13)	(13)	(13)
18	16,5	16	16	15,5
(21)	(19,5)	(19)	(19)	(18,5)
24	22,5	22	22	21,5
(27)	(25,5)	(25)	(25)	(24,5)
30	28,5	28	28	27,5
(33)	(31,5)	(31)	(31)	(30,5)
36	34,5	34	34	33,5

Примечание . Размеры, указанные в скобках, применять не рекомендуется.

4 . Краны, предназначенные для эксплуатации в уникальных, экспериментальных и реконструируемых зданиях, на открытых эстакадах и в зданиях, построенных по проектам, утвержденным до 1 июля 1970 г., допускается по согласованию между потребителем и предприятием-изготовителем изготовлять с пролетами, соответствующими пролетам указанных зданий и эстакад, а краны, предназначенные для экспорта, — с пролетами в соответствии с заказами-нарядами внешнеторговой организации.

(Измененная редакция, Изм. № 1).

5 . Пролеты мостовых электрических кранов грузоподъемностью до 12,5 т включительно и мостовых ручных кранов всех грузоподъемностей могут быть увеличены на 0,5 м, если это допускают размеры колонн.

6 . Пролеты мостовых кранов, указанные в настоящем стандарте, допускается уменьшать на величину, кратную 0,5 м:

в зданиях с высотой подкранового пути от уровня пола более 10 м;

для нижнего крана при расположении кранов в одном пролете в два яруса;

при наличии стены, расположенной вдоль среднего ряда колонн, и необходимости устройства при этом с обеих сторон проходов вдоль подкрановых путей.

При размере l

более 550 мм.

Способы установки мостовых кранов

Наиболее распространенные способы монтажа мостового крана:

• вспомогательными машинами являются башенные или стреловые рельсовые краны, предназначенные для установки строительного оборудования;
• вспомогательными машинами являются краны стреловые самоходного предназначения;
• гидравлические подъемники института «Гипротехмонтаж»;
• инновационный способ: сборка основных частей до установки, с помощью оснастки конвейерных линий;
• устаревший способ, трудоемкий и затяжной, применяемый при невозможности задействовать инновационную технику в помещениях, – с помощью мачт.

Монтаж и демонтаж

Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:

1. Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
2. Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
3. Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.

Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.

Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.

Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.

Подготовительные операции

Перед началом монтажных работ всегда проводится осмотр и изучение монтажной площадки – геодезическая съемка рабочей зоны крана, исследование несущей способности конструктивных элементов здания, наличие или отсутствие крановых путей. На основе полученных данных и нормативной документации составляется Проект производства работ (ППР), который определяет технологию монтажа, тип применяемой техники, порядок проведения работ.

При комплексном монтаже мы устанавливаем опоры и крановые пути, а при частичном – проводим обязательную ревизию их состояния и нивелировку. После составления ППР и сметы, согласования этих документов с заказчиком, и выполнения подготовительных работ, начинается основной этап монтажных работ.

Краны с особой конструкцией

Следует отметить, что есть и такие краны, которые в отличие от традиционного варианта, перемещающегося по параллельно расположенным подкрановым путям, выполняют свое движение в пространстве несколько по-другому. В их числе:

• Радиальные машины. Кран вращается непосредственно по кольцевому рельсу, который, в свою очередь, закреплен вокруг рабочей площадки всей опоры.
• Хордовые краны.
• Кольцевые. Агрегат перемещается по паре кольцевых рельсов, имеющих различный диаметр. С целью полностью исключить вероятность проскальзывания все ходовые колёса выполняют различного диаметра.
• Поворотный. Размер моста крана соответствует диаметру кольцевого рельса, по которому и выполняется передвижение. Отсутствует центральная балка для опоры крана, и потому он может проводить работы в любой точке внутри образованной подкрановыми путями окружности.

Процесс демонтажа

Основными причинами демонтажа кранов мостового типа является замена вышедшего агрегата из строя или его транспортировка на новое место. Основными факторами поломки агрегата выделяют прогибы пролетных балок, трещины и коррозию.

Алгоритм работы при демонтаже кран-балки:

• определить каким способом и с помощью какого вспомогательного оборудования будет проведен разбор;
• определить и расчистить место для хранения оборудования до транспортировки;
• оградить место и обеспечить безопасность при проведении работ;
• установить тормозные колодки под колесами крана;
• отключить ГПМ от электропитания;
• снять таль и электрооборудование;
• снять мост;
• снять концевые балки (для опорных кран-балок).

Дальнейшие действия зависят от причины демонтажа. Для отправки на новое место разобранные узлы упаковываются, маркируются и транспортируются до пункта назначения. В случае замены крупные элементы разрезаются и отправляются в пункт сдачи металлолома, так как ремонт кран-балки экономически не выгоден.

Разновидности управления

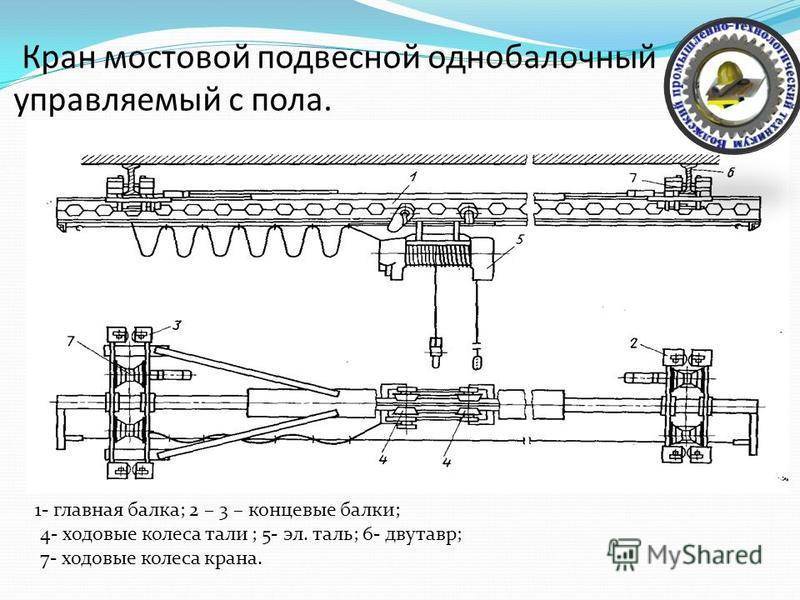

Все кран-балки, которые используются для нужд промышленных предприятий и складов условно разделяются на две категории: подвесные и опорные.

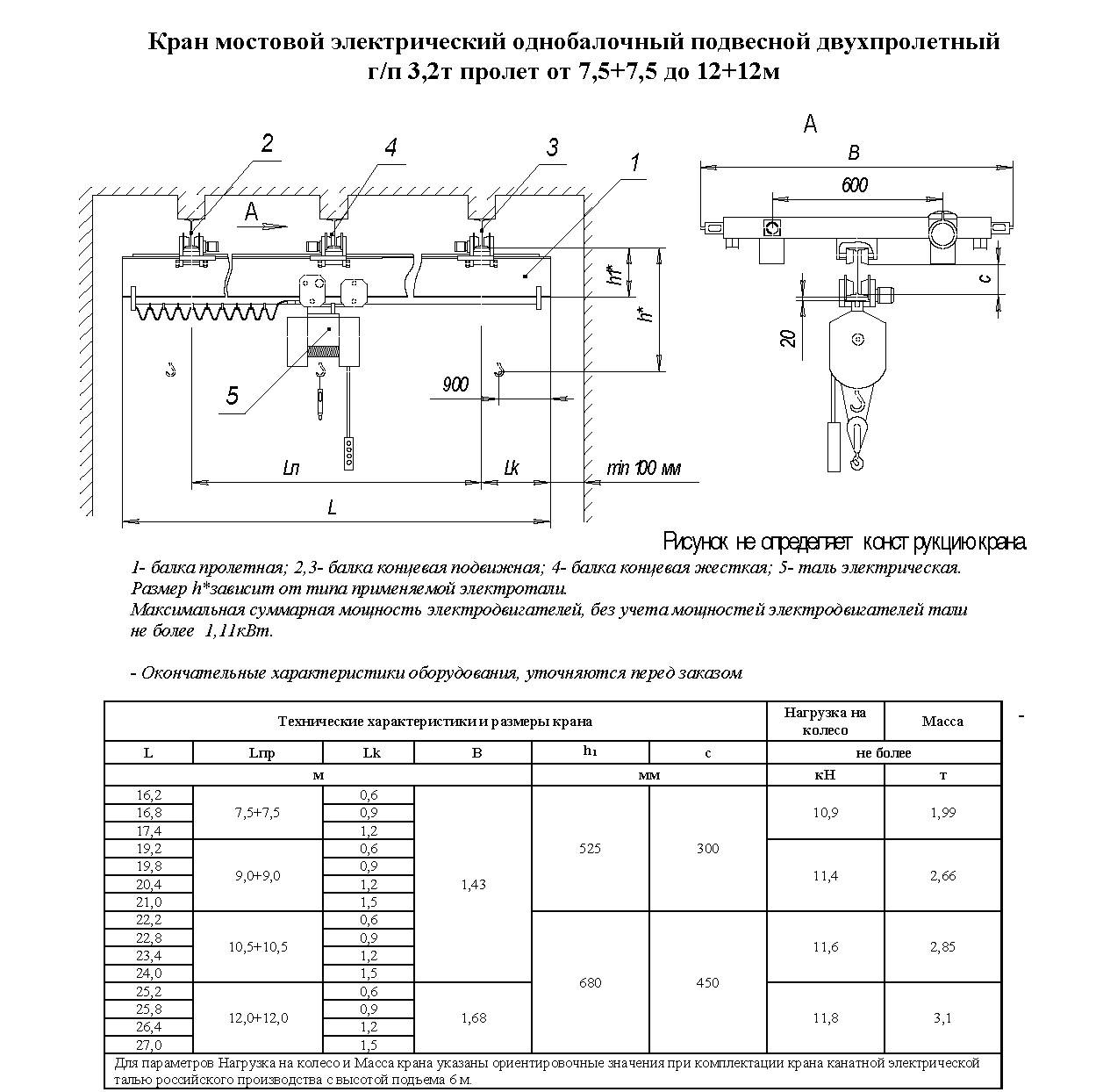

В первом случае, речь идёт о пролётной балке, по которой перемещается электрическая таль. Оборудование штатно комплектуется ограничителями грузоподъёмности и различными захватами для работы с грузами любой номенклатуры. Работает модель от ручного или электрического привода.

Второй вариант – компактная модификация мостового крана, перемещающаяся посредством колёс по подкрановым рельсам. Направляющие выполнены из двутавровых балок, установленных на потолочных перекрытиях. Двигаться такая кран-балка может в любом направлении.

В обоих случаях, крановый механизм может управляться дистанционно при помощи модульного блока ПУ.

Кабельный ПУ

Такой пульт подключается к кран-балке через провод, и обычно входит в комплект поставки оборудования. Если речь идёт о стандартном тельфере, управляющий блок представлен в 4-кнопочном исполнении.

Пост электроталей, предназначенных для кран-балок имеет две дополнительные клавиши. Монтаж проводится в рабочем порядке: таль подвешивается на направляющие, выполняется подключение питания и оборудование готово к работе.

Радиоуправляемый ПУ

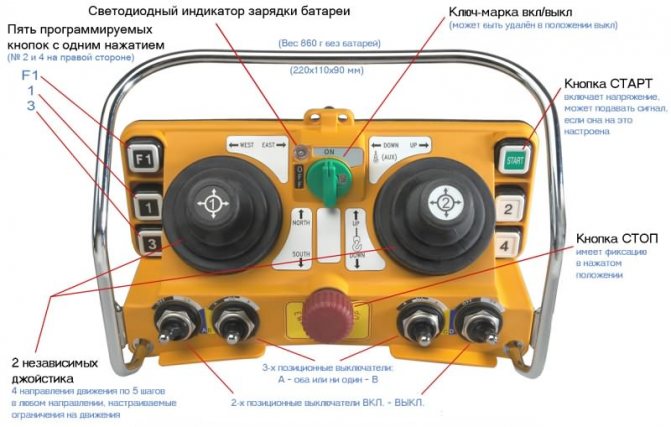

Более сложный и дорогостоящий способ управления кран-балками. Контрольный блок состоит из приёмника и передающего устройства. Приёмник радиосигнала подключается к электрической цепи кранового механизма, передатчик интегрируется в пульт, находящийся в руках у оператора. Благодаря такой схеме подключения, оператор находится за пределами погрузочной площадки, что полностью соответствует требованиям безопасности и нормам охраны труда.

Конкурентными преимуществами кран-балок с радиоуправлением считается взаимозаменяемость. В частности, если устройство выходит из строя, его можно заменить, не приобретая грузоподъёмный механизм в полной комплектации.

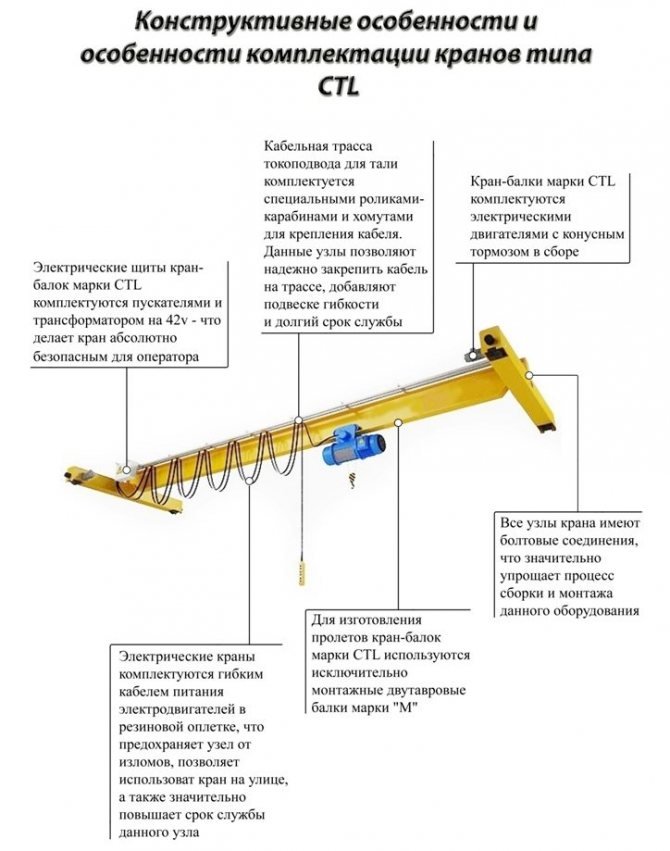

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

На фото устройство мостового крана

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

В случае если перемещение грузовой тележки осуществляется со скоростью, не превышающей 32 м/мин, необходимости в тормозной системе нет, т.к. потери на трение в подшипниках колес и при качении по рельсам обеспечивают устойчивое замедление.

Этот путь, который прошла тележка до полной остановки с момента начала торможения называется путем торможения.

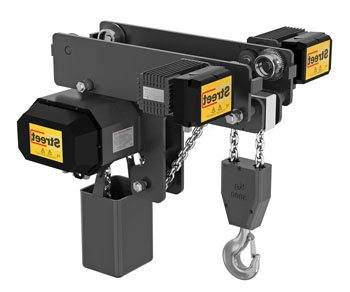

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

• Приводной электродвигатель.
• Трансмиссионные валы.
• Редуктор.
• Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана

Подкрановые пути

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

В случае подвесного мостового крана, устройство кранового пути представляет собой закрепленную на стропильных фермах помещения балку, чаще всего двутавровую, грузовая каретка при этом перемещается по нижней плоскости этой балки (подвешивается к ней).

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

• Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
• Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
• Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
• Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.
Кабельная система. Это гибкий электрический кабель, для предотвращения повреждения которого при перемещении крана или тележки используются каретки для подвешивания.

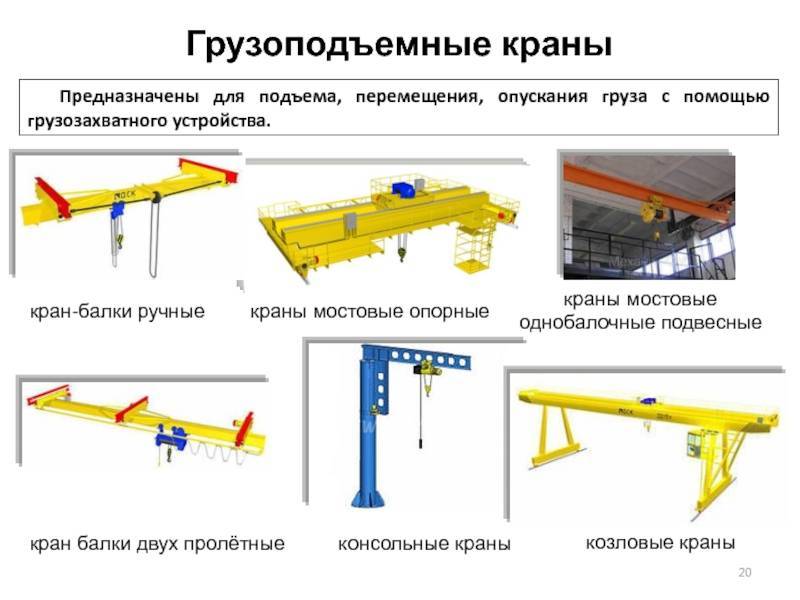

Классификация

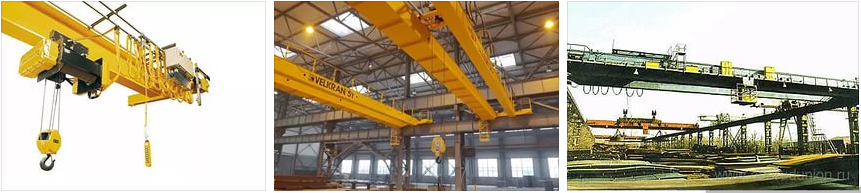

Используются мостовые краны для того, чтобы поднимать и перемещать тяжелые грузы больших размеров во всех сферах промышленной деятельности человека.

Технические характеристики мостовых кранов разрешают применять эту категорию ГПМ как для внутренней погрузки-разгрузки, так и для наружных работ в любых климатических условиях.

Недостаток мостовых ГПМ — в их стационарности, а плюс — в том, что они могут использовать строительную высоту здания.

Мостовые ГПМ делятся на 2 большие группы: общего назначения и специальные.

Мостовые ОПИ (общепромышленного исполнения) оборудованы грузовым крюком.

Специальные — оснащаются захватами, имеющими узкоспециализированное назначение: грейфер, магнит, захваты для контейнеров. Подъемники спец. назначения производят с поворотной тележкой или стрелой.

В отдельную группу выделяют металлургические ГПМ, предназначенные только для данной отрасли промышленности. Оснащаются такие ГПМ спец. захватами: литейными, ковочными, для раздевания слитков и др.

Виды монтажа мостовых кранов

предлагает:

• Комплексный монтаж мостовых кранов – включает установку подкрановых путей и последующую сборку грузоподъемной техники.
• Частичный – монтаж мостового крана на установленные подкрановые пути. При этом подкрановые пути требуют дополнительной нивелировки и должны соответствовать всем нормативным требованиям предъявляемыми: ГОСТом, СНиП, РД 10-138-97, а также ФНП.

Порядок монтажа предусматривает: осмотр места установки крана, проведение необходимых расчетов, выбор оптимального способа сборки. Полученные данные позволяют разработать ППР (проект, определяющий метод и порядок работ) и сформировать технологические решения монтажа грузоподъемной техники.
