Монтёрские когти. Поднимаемся на электрическую опору

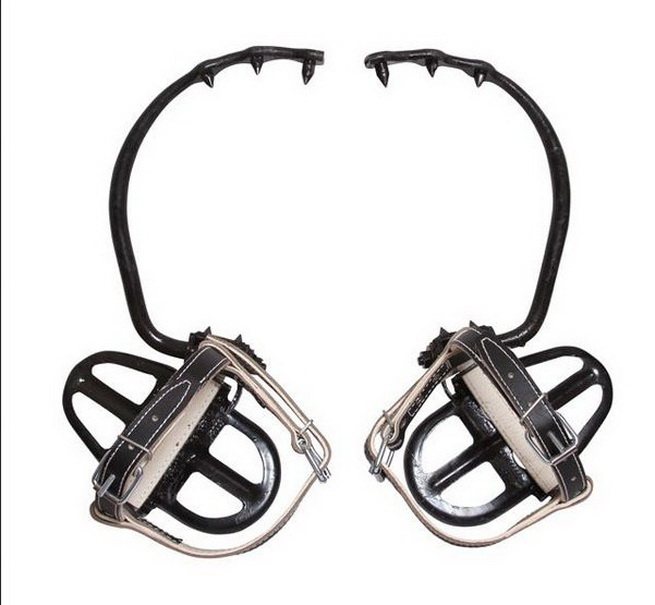

Монтёрские когти для работ на деревянных опорах

Конструктивные возможности серийно выпускаемых согласно ГОСТ 14331-77 монтёрских когтей для деревянных опор, представлены далее:

• Типа КМ-1 – рекомендуемый диаметр опоры 140…245 мм, зев 245±10 мм;
• Типа КМ-2 – рекомендуемый диаметр опоры 220…315 мм, зев 315±10 мм;
• Типа КМ-3 – рекомендуемый диаметр опоры 310…415 мм, зев 415±10 мм.

Платформа когтей серии КМ выполняется штампованной, с перфорируемыми отверстиями, что позволяет увеличить надёжность соприкосновения ступни с поверхностью, при одновременном снижении веса платформы. После штамповки платформа закаливается до твёрдости НRС 38…42. На одной из боковых поверхностей каждой платформы имеются ушки для прикрепления стальных дуг. По остальным краям платформы выполняются невысокие бортики, наличие которых исключает случайное соскальзывание ноги электромонтёра. На тыльной поверхности платформы для её усиления при изготовлении формуются рёбра жёсткости.

Фиксирующая часть дуги свободно проворачивается в ушках, обеспечивая фиксацию шипов по опоре в момент подъёма электролинейщика. Допустимый люфт должен быть не выше ±15º.

Быстроизнашиваемой частью монтёрских когтей являются шипы, несмотря на то, что их исходная твёрдость после закалки составляет 45…50 HRC. Для когтей по деревянным опорам шипы всегда производят с коническими наконечниками. Испытывая значительные напряжения трения, стальные шипы со временем тупятся и деформируются. Стойкость твёрдосплавных шипов значительно выше, однако они чувствительны к ударам и изгибающим нагрузкам. Замена шипов не представляет сложностей, поскольку их крепёжная часть имеет резьбу. Шипами аналогичной конструкции снабжается и задняя часть платформы.

Крепление ноги работающего к дуге когтя производится при помощи ремней. С целью обеспечения эластичности их верхняя часть изготавливается из юфти, а нижняя – из сыромятной кожи, пропитанной животным жиром. Сшивка элементов ремня выполняется капроновыми нитками, а толщина ремня и диаметр ниток рассчитываются на нагрузку не менее 140…160 кг.

https://youtube.com/watch?v=YAttRIHjZc8%3F

Понимание потенциальных рисков

Независимо от того, насколько велико оборудование или наборы для скалолазания на вашем дереве, важно понимать, что эта деятельность всегда представляет, по крайней мере, некоторый тип риска. Наиболее распространенным риском является падение и последующие травмы. Другие риски включают встречи с враждебными дикими животными, ядовитыми насекомыми и потенциально токсичными растениями

Другие риски включают встречи с враждебными дикими животными, ядовитыми насекомыми и потенциально токсичными растениями

Чтобы минимизировать эти риски, вы должны следовать этим рекомендациям:

Другие риски включают встречи с враждебными дикими животными, ядовитыми насекомыми и потенциально токсичными растениями. Чтобы минимизировать эти риски, вы должны следовать этим рекомендациям:

• Используйте только правильное оборудование.
• Никогда не используйте подержанное оборудование.
• Исследуйте область, где вы будете подниматься, и определите, есть ли факторы риска для дикой природы или растений.
• Осмотрите дерево, которое вы собираетесь взять, и найдите любые признаки повреждения, такие как трещины в дереве, стволы с чрезмерным наклоном и любые формы заражения, гниения или гниения.
• Ищите слабые ветви и убедитесь, что вы используете только стабильные ветви. Если на дереве много сломанных веток, это может свидетельствовать о плохом здоровье дерева.
• Вы никогда не должны лазить по мертвым деревьям, если вы не обученный профессионал, и это ваша работа, чтобы срубить его.
• Если вы особенно чувствительны к таким растениям, как ядовитый плющ, или если вы не уверены в своей чувствительности, рекомендуется избегать мест, где эти растения растут.
• Всегда имейте под рукой запасы первой медицинской помощи в случае крайней необходимости. Ваш стандартный аптечка первой помощи должна быть достаточной, но обязательно соберите что-то специально для раздражения кожи.

Дефекты монтажных когтей

К основным дефектам, которые могут быть обнаружены у когтей электрика, относятся следующие:

• Трещины – к таким повреждениям относится нарушение целостности металлических конструкций опорной площадки, захвата;
• Заусенцы – острые края трещин металлических частей, которые, соприкасаясь с ремнями, могут вызвать их повреждение;
• Разрывы и разлохмачивания удерживающих ремней – при длительном использовании материал ремней, постепенно теряя прочность, начинает рваться и разделяться на волокна, что визуально проявляется в виде махровости и хорошо заметных поперечных надрывах;
• Деформация и снижение прочности шипов – вызванный естественной усталостью металла данный дефект проявляется в частичной или полной утрате данным элементом своих основных функций.

Обратите внимание! При обнаружении одного из вышеописанных дефектов в моделях заводского производства специалисты рекомендуют не производить их самостоятельное устранение, а сдать на ремонт в специализированную мастерскую. Использовать подобное монтерское оборудование даже с минимальными повреждениями запрещено

Правила использования

Существует специальная инструкция для электриков, в которой рассказывается, как нужно использовать монтерские когти. В первую очередь необходимо принимать определенные меры безопасности при выполнении различных работ в электрических сетях, особенно на линиях электропередач.

1. Прежде чем приступать к труду, нужно согласовать порядок действий, оформить все необходимые документы, подготовить рабочее место и допустить работников к выполнению задания. Эти мероприятия крайне важны и необходимы для того, чтобы обезопасить работников. Например, при работе электромонтера на токоведущие части (а именно провода) может быть подано напряжение.
2. Нужно уметь правильно пользоваться защитными изолирующими средствами, которые используются при работах.
3. Монтерские когти применяются исключительно для тех опор, что указываются в паспорте приспособления.
4. Перед тем как приступать к работам, нужно проверить изделие на наличие повреждений и проверить дату испытания. В этом случае проверяют пряжи и ремни, болтовые соединения, сварные швы, фиксаторы, шипы. Электромонтеры, которые используют монтерские когти, должны проходить дополнительный инструктаж и обучение. Также у них проверяют знания, и проверяют наличие записи на разрешение самостоятельно выполнять работы.
5. Два раза в год когти и лазы должны отправляться на проверку. Это необходимо для того, чтобы вовремя обнаружить и исправить дефект или неисправность.
6. Если у приспособления нарушена целостность (например, присутствует трещина или заусеница), то их использовать не разрешается.
7. Помимо самой конструкции, перед проведением работ нужно отдельно проверить предохранительный пояс и подниматься на столб только с ним.
8. Запрещено изменять что–либо в устройстве приспособления, их ремней.
9. Категорически запрещается подниматься на столб, по которому проходили на землю токи замыкания.
10. Конструкция должна быть устойчивой и целостной.

На видео ниже наглядно демонстрируется, как пользоваться монтерскими когтями при подъеме на опору:

Вот мы и рассмотрели, что собой представляют монтерские когти и лазы. Теперь вы знаете, какие виды приспособлений бывают и какое назначение каждой конструкции.

Будет полезно прочитать:

Как залезть на столб

Не часто, но возникает необходимость, залезть на столб линии электропередач на своём загородном участке или возле него. И хотя такой подъём на высоту требует профессиональных навыков, многие делают это самостоятельно. Как залезть на столб линии электропередач или уличного освещения в этой статье.

О задаче залезть на столб

Задача залезть на столб не является повседневной в загородной жизни. Возникает такая задача при подключении дома к электропитанию и чаще решается профессиональными электриками. Было бы странным, если все, кому не лень лазали по столбам ВЛИ и ещё хуже ЛЭП и решали свои проблемы без участия обслуживающей электрокомпании.

Однако в теории и жизни может возникнуть бытовая ситуация при которой потребуется самостоятельно влезть на столб ВЛИ. Самый простой пример, поменять лампу в уличном светильнике, расположенном на столбе возле своего дома.

Задача залезть на столб само по себе интересна, как задача быстрого подъёма на высоту в загородном доме. Не обязательно потребуется залезть на столб. Более часты задачи подняться на к основанию крыши или фронтонам второго этажа.

Конечно залезть на столб не совсем то же самое, что подняться со стороны улицы к окну второго этажа, но некоторые способы решения могут быть схожи.

Высота столба ВЛИ 0,4 кВ

Линия электропередач загородного участка проектируется из деревянных или бетонных опор, реже металлических столбов высотой 9-9,5 метров. (читать об опорах ЛЭП). При установке такого столба он заглубляется в землю на 2-2,5 метра. (читать об установке опоры). Нетрудно посчитать, что над землёй остаётся конец столба около 7 метров. Понятно, что подниматься на его верхушку никому не нужно. Для работы достаточно подняться на рабочую высоту, не превышающую 6 метров. Как залезть на столб 6 метров высотой.

Какие бывают опоры уличного освещения

Как залезть на столб?

Профессиональная, задача залезть на опору, решается с помощью специального приспособления электрика под названием когти или лазы монтёрские. Надеваются они на ноги и при подъёме по столбу цепляются за него, создавая опору для мог человека.

Для деревянных опор используются когти монтажные в маркировке КМ. Они работают только на деревянных опорах и деревянных опорах с бетонным «пасынком». (читать что такое пасынок)

Для бетонных опор типа СБ 95, используются универсальные лазы ЛУ или когти универсальные КЛМ. Цепляющая часть у них не круглая, а прямоугольная или трапециевидная.

Надеваются лазы на ноги на жёсткую обувь. Закрепляются на ноге ремнями. От правильного закрепления зависит безопасность поднимающегося человека. Стоят лазы, по сегодняшним меркам, недорого, порядка 2500-3500 рублей.

Вот описание лазов ЛУ-1:

Лазы универсальные ЛУ-1 используются, чтобы залезть на столб ЖБИ трапецеидального сечения ВЛИ типа CBll0-la, CB95-1/2а, СВ105. Ра’створ лаза регулируется. В комплекте твёрдосплавные шипы и кожаные ремни.

Виды и их характеристики

Чтобы наиболее эффективно выполнять необходимую работу с помощью этих когтей, необходимо понять, для каких целей предполагается использовать. Если работы будут выполняться на деревянных столбах, то необходимо выбирать приспособление для лазания, которое рассчитано для опор этого типа. Если приходится заниматься обслуживанием бетонных опор, то потребуется купить когти другого исполнения.

Предлагаемые сегодня лазы монтерские могут быть классифицированы на несколько типов:

• Монтерские когти. Они предназначены для выполнения работ на столбах круглой формы, выполненных из металла и дерева. Сегодня они являются редкостью, а потому почти не используются.

• Лазы монтерские по бетону. С их помощью можно выполнять необходимые работы на бетонных столбах, имеющих круглую и трапециевидную форму. Именно этот тип когтей для лазания является наиболее востребованным.
• Лазы монтерские. Основное их назначение — выполнение работ на железобетонных опорах, имеющих трапециевидный вид. Этот инструмент также довольно часто используется, наличие возможности настройки раствора лазов дает возможность работнику применять их для любых опор.

Дополнительное снаряжение

Также специалист, занимающийся обслуживанием линий электропередач, должен иметь в своем арсенале и другое снаряжение.

• Следует позаботиться о наличии защитной каски, которая поможет защитить голову от неприятных воздействий.
• Также в обязательном порядке у электромонтера должен присутствовать страховочный строп. Благодаря страховочной привязи специалист может произвести охват своего тела, тем самым избежав случайного падения.

Когти монтерские своими руками

Почитайте на досуге:

3.5. Требования безопасности при применении когтей илазов монтерских

3.5.1. Монтерские когти должны соответствовать требованиямТУ 34-09-10147-88 и предназначаются для работы на деревянных и деревянных сжелезобетонными пасынками опорах линий электропередачи и связи, нажелезобетонных опорах воздушных линий электропередачи (ВЛ) 0,4 — 10 и 35 кВ, атакже на цилиндрических железобетонных опорах диаметром 250 мм ВЛ 10 кВ.

3.5.2. Монтерские лазы предназначены для подъема нажелезобетонные опоры прямоугольного сечения ВЛ 0,4 и 10 кВ, универсальные лазы- для подъема на унифицированные железобетонные цилиндрические и коническиеопоры ВЛ 35 — 500 кВ.

3.5.3. Металлические детали когтей и лазов не должны иметьвмятин, трещин, надломов, заусенцев, острых кромок. Места сварки должны бытьровными, гладкими, без раковин и других дефектов. Съемные шипы не должны бытьсбитыми или скошенными.

3.5.4. Ремни для крепления изготавливаются из двухслойнойкожи, пропитанной жиром и вытянутой. Толщина ремней должна быть не менее 3 мм.Ремни прошиваются машинной строчкой, льняными дратвенными или другимиравноценной прочности нитками

3.5.5. Строчки швов должны быть ровными, хорошо утянутыми ибез петель. Начало и концы строчек должны быть закреплены.

3.5.6. Пряжки должны иметь рамку, стыки которой сварены илипряжка должна быть штампованной.

Ролики должны иметь плотно сходящиеся встык края и свободновращаться.

3.5.7. Шпинек пряжки должен быть притуплен, заходить засередину наружной стенки пряжки и не выступать по длине за габарит пряжки.

3.5.8. Шпинек должен быть изготовлен из стальной проволоки.

3.5.9. Пряжки должны иметь защитно-декоративное покрытие ипришиваться к ремню льняными дратвенными нитками или другими, равноценными попрочности.

3.5.10. Распоряжением по цеху, участку в организации должныбыть назначены лица, ответственные за исправное состояние когтей и лазов.

3.5.11. Когти и лазы должны выдерживать статическую нагрузку1765 Н (180 кгс) без остаточной деформации.

3.5.12. Срок службы когтей, лазов (кроме типов) — 5 лет.

3.5.13. На подножке когтя, лаза должны быть нанесены:

а) товарный знак изготовителя;

б) номер когтя;

в) дата изготовления.

3.5.14. Перед подъемом на опору необходимо тщательносмотреть когти и лазы и убедиться, что не просрочена дата их испытания иисправны узлы и детали

Особое внимание должно быть обращено на прочностьсварных швов, целостность твердосплавных вставок шипов, сохранность прошивкиремней и надежность пряжек, на наличие контргаек и шплинтов и надежностьзакрепления конца сдвоенной пружинной ленты на барабане червячного механизма, атакже на надежность фиксации наконечника тросовой петли универсальных лазов вгнезде корпуса механизма, исправность которого проверяется вращением рукояткичервячного механизма

3.5.15. Пользование когтями и лазами, у которых затупленыили поломаны шипы, не допускается.

3.5.16. Когти и лазы подвергаются периодическим статическимиспытаниям не реже одного раза в 6 месяцев.

Гаффы, для подъёма на деревья

Что такое гаффы?

Каждый наверное видел монтёров, поднимающихся на столбы при помощи специальных когтей, крепящихся на ноги. Это нехитрое приспособление известно достаточно давно, но предназначено для узкоспециализированной деятельности, а именно для обслуживания электросетей. А если задача — залезть на дерево? В отличие от столбов — стволы деревьев не одинаковы по диаметру и покрыты корой, что обуславливает здесь использование несколько иных приспособлений. Идеально для этих целей подходят гаффы. Что такое гаффы? Попросту говоря это шипы, надеваемые на ноги для того чтобы проще было забраться на дерево. Их называют по-разному — когти, кошки, пики, лазы и даже пики — древолазы, но правильнее всё-таки гаффы, от английского gaffs (хотя в том же английском у данного приспособления имеется не меньше синонимов — spurs, tree climbing spurs, tree climbing spikes). Представляют они собой прочную полосу из стали, алюминия, карбона или титана, называемую кочергой по причине сходства формы с буквой Г. Снизу к пластине крепится стальной шип, который при лазании втыкается в дерево. Шипы делают съёмными для обслуживания и замены, так как они бывают различной длины: короткие, так называемые столбовые (около 44 мм длины) для лазанья по столбам и деревьям с тонкой корой, а также длинные — «древесные» (около 70 мм длины) для лазания по деревьям с толстой корой. К кочерге в верхней части крепятся пады — мягкие обхваты с ремнями из кожи или синтетических материалов, служащие для надёжной фиксации гаффов на ногах. На данный момент гаффы и комплектующие к ним выпускает множество фирм, как иностранных так и отечественных: Buckingham, Klein tools (Америка), Gecko (Германия), Drevorubec (Чехия), TreeUP (Польша), Tools (Китай), Krok, Богатырь (Украина), Клён, Ленсталь (Россия). В первую очередь данное оборудование пользуется спросом у арбористов, ведь арбористика как вид деятельности связана непосредственно с залезанием на деревья с целью удаления определённых ветвей либо же спиливания всего дерева по частям в случаях, когда валить его обычным способом не безопасно. Однако есть различные задачи, связанные с подъёмом на деревья, поэтому гаффы очень даже могут пригодиться охотникам для устройства, а также быстрого и удобного попадания на засидки и лабазы, устроенные на деревьях. Могут пригодиться гаффы и сборщикам лесных даров, таких как чага или шишки. Даже орнитологам, изучающим птиц, для наблюдения и учёта порой возникает подобная надобность. Учитывая такие несомненные плюсы, как компактность и простота использования, гаффы можно рекомендовать всем, чья деятельность связана с частыми подъёмами на деревья.

Когти и лазы по бетонным опорам

В комплекте страховочного снаряжения для работ на бетонной опоре особую роль играют монтерские лазы. Данный элемент экипировки позволяет монтажнику быстро, без привлечения специальной техники подняться на железобетонную опору. Отличаются удобством в использовании, надежностью.

Строение

Монтерские лазы (когти) — конструкция из двух основных деталей:

• металлический крюк;
• ремень.

Крюк имеет форму трапеции, прямоугольника. Для прочного сцепления с опорой оснащен зубцами, саморегулирующимися шипами. Ремни сделаны из натуральной кожи, сшитой в два слоя. Общий вес конструкции — от трех до пяти килограмм.

Лаз работает при помощи момента импульса: разный уровень шипов позволяет сильнее фиксироваться крюкам под воздействием веса человека. Чем больше вес — тем лучше сцепление. Тяжесть тела, какой бы она ни была, создаст необходимый момент импульса, позволяющий удержать нужную массу.

Основные виды

Для бетонных столбов трапецеидального сечения используют такие виды монтажных лазов (для СВ-105 линии электропередачи 10 кВ и СВ-95 ЛЭ 0,4 кВ): ЛМ-1, ЛМ-1М, ЛМ-1У, ЛМ-3, ЛМ-3М, ЛМ-3У.

Универсальные

Подходят для бетонных опор трапециевидной в сечении формы любой высоты. Имеют такую конструкцию: подножка, скоба зацепления, регулировочная вставка, крепежный ремень. Крюк производится из металлической трубы, оснащенной элементами крепежа. Подножка имеет специальные пластины с углублениями для фиксации двух слоев кожаных хомутов. Пряжки легко, быстро расстегиваются.

Монтерские когти — лазы

С их помощью выполняют обслуживание электросетей на трапециевидных опорах. Являются конструкцией, сочетающей основные особенности кошек и лаза. Элементы изделия: крюк с крепежами, подножка с металлической основой, двойной слой кожи. Крюк — металлический, с крепежным хомутом, оснащенным шпорами. Делятся на два вида:

• КЛМ-1 раствором 168 мм;
• КЛМ-2 раствором 190 мм.

Монтерские лазы КРПО

С их помощью осуществляется поднятие на бетонные опоры прямоугольной в разрезе формы (140х240, 180х300). Ширина охвата — от 160 до 203 мм, вес — меньше четырех с половиной килограмм.

Монтерские когти-лазы КЦО

Используют для подъема, если опора имеет круглую форму в разрезе. Комплектация включает шпоры твердого металлического сплава, кожаные хомуты. Подходят для работы на центрифугированных столбах линий электросети: СКЦ11-2.5-2, С2\11.1, С1.85\10.1. Когти имеют раствор 315 мм. Вес — не больше пяти килограмм.

Правила пользования

К лазам применяют такие критерии:

• соответствие нормативам;
• наличие логотипа фирмы-производителя, краткого значения вида когтей, даты выпуска, технических данных, серийного номера;
• прохождение регулярной проверки безопасности статической нагрузкой. Периодичность — один раз в полгода.

В самом начале подъема когти проверяются работником и руководителем. Дополнительно выдается пояс для поддержки. Осмотр включает проверку:

• даты прохождения испытания;
• исправности узлов, деталей;
• состояния шпор;
• состояния швов хомута;
• прочности застежек;
• если предусмотрены гаечные замки, шплинты — их присутствие.

Металлические элементы должны быть в идеальном состоянии, без повреждений, вмятостей, сколов, расщелин, острых краев. А места сварочных стыков — ровные, для безопасного передвижения по бетону. Дополнительно проверяют техсостояние:

• фиксации С-образной части с подножкой;
• резьбы;
• переменных пластин;
• прочности крепления стопорных гаек.

Шипы меняют на новые, если найдены дефекты, повреждения, снизилась заостренность. После ремонта когти проходят дополнительную проверку. Быть уверенным в лазах можно после проведения испытания: на протяжении пяти минут придавать статической нагрузке крепежный ремень вдоль середины подножки. Дополнительно проверяют кошки нагрузкой 1350Н, ремни — растягивают на протяжении минуты с силой 675Н. Процесс проведения проверки описывается в инструкции.

Дальше конструкция проходит осмотр. Поврежденные во время проверки когти больше не используются. Раствор и подъем кошки измеряется перед испытанием и после него, фиксируется специальной документацией. Монтерские когти для передвижения по бетонным столбам электропередач используют специалисты старше 18 лет. От них требуют:

• наличие документов, подтверждающих право проводить верхолазные работы;
• наличие справки о медосмотре;
• допуск к работе или присутствие контролирующего опытного специалиста в первый рабочий год.

Разновидности когтей

Монтерские когти бывают различной конструкции. Это зависит от разновидностей опор линий электропередач. Они различаются по типу сечения и форме. ЖБ столбы бывают круглой, прямоугольной, цилиндрической, трапецеидальной, многогранной и конической формы. Также встречаются деревянные опоры округлой формы. Так какие же бывают виды приспособлений? Их всего 2 (основных):

1. Серповидные (КМ-1, КМ-2 и другие). Применяются при подъеме на деревянные столбы, даже на те, которые имеют железобетонные приставки. Такая конструкция не регулируется, так как серп, которым работник цепляется за строение, обладает фиксированным стандартным размером.
2. Лазы (универсальные – ЛУ-1 и другие). Отличаются от предыдущих областью применения и конструкцией. Элемент, с помощью которого работник цепляется за опору, называется лаз. Изогнут он под прямым углом. Используется для подъема по железобетонному столбу с сечением в форме трапеции и прямоугольника. Отличительной особенностью считается то, что такие монтерские когти можно регулировать и подбирать под любые размеры ЖБ столба.

Такое изделие используется для подъема на столбы линии электропередач с напряжением 0,4/6/10/35 кВ. Также существуют улучшенные модели, которые используют при подъеме на опору линии электропередач от 110 кВ.

https://youtube.com/watch?v=ckueCdvzyV8

Монтёрские когти. Поднимаемся на электрическую опору

Конструктивные исполнения

Вид когтей зависит от материала опоры, на которую предстоит взбираться электрику, диаметра опоры и зева когтей в их разомкнутом положении. Все типоразмеры стандартизированы в соответствии с нормами ГОСТ 14331-77, ТУ34-09-10147-88, и ТУ 34-2412-77.

Монтёрские когти для подъёма на обычные деревянные опоры, либо опоры с железобетонными приставками, включают в себя следующие элементы:

1. Стальные дуги, конфигурация которых может быть в виде полукруга (для круглых опор), либо заоваленного прямоугольника (для прямоугольных опор).
2. Съёмные шипы, имеющие различной формы наконечники.
3. Платформы для ступней работающего.
4. Двухслойные кожаные ремни, при помощи которых производится фиксация ступни.

Конструктивно близки к данным изделиям так называемые монтёрские лазы. Они предназначены для подъёма электромонтёра на железобетонные опоры, а потому имеют дугу прямоугольной формы. Выпускаются и комбинированные когти-лазы. С их помощью можно взбираться на деревянные, металлические и железобетонные опоры.

Принцип действия монтёрских когтей основан на том, что под воздействием силы тяжести платформа с ногой электролинейщика начинает скользить вниз, одновременно проворачиваясь вокруг своей оси. Дуга при этом входит в препятствие с поверхностью опоры, и вонзается своими шипами в материал (для дерева), либо упирается торцом шипа в железобетон или сталь.

Поскольку шипы изготавливают из закалённых конструкционных сталей марок не ниже 40Х по ГОСТ 4543-81, то самозаклинивание шипа по железобетону происходит без повреждения шипа, и, следовательно, весьма надёжно. С целью повышения безопасности количество шипов составляет не менее трёх.

Для наиболее ответственных вариантов применения выпускаются сменные шипы из твёрдых сплавов типа ВК 25 или ВК 30.

С увеличением нагрузки на шипы усилие фиксирования когтей или лазов возрастает.

Монтёрские когти для работ на деревянных опорах

Конструктивные возможности серийно выпускаемых согласно ГОСТ 14331-77 монтёрских когтей для деревянных опор, представлены далее:

• Типа КМ-1 – рекомендуемый диаметр опоры 140…245 мм, зев 245±10 мм;
• Типа КМ-2 – рекомендуемый диаметр опоры 220…315 мм, зев 315±10 мм;
• Типа КМ-3 – рекомендуемый диаметр опоры 310…415 мм, зев 415±10 мм.

Платформа когтей серии КМ выполняется штампованной, с перфорируемыми отверстиями, что позволяет увеличить надёжность соприкосновения ступни с поверхностью, при одновременном снижении веса платформы. После штамповки платформа закаливается до твёрдости НRС 38…42.

На одной из боковых поверхностей каждой платформы имеются ушки для прикрепления стальных дуг. По остальным краям платформы выполняются невысокие бортики, наличие которых исключает случайное соскальзывание ноги электромонтёра.

На тыльной поверхности платформы для её усиления при изготовлении формуются рёбра жёсткости.

Фиксирующая часть дуги свободно проворачивается в ушках, обеспечивая фиксацию шипов по опоре в момент подъёма электролинейщика. Допустимый люфт должен быть не выше ±15º.

Быстроизнашиваемой частью монтёрских когтей являются шипы, несмотря на то, что их исходная твёрдость после закалки составляет 45…50 HRC. Для когтей по деревянным опорам шипы всегда производят с коническими наконечниками.

Испытывая значительные напряжения трения, стальные шипы со временем тупятся и деформируются. Стойкость твёрдосплавных шипов значительно выше, однако они чувствительны к ударам и изгибающим нагрузкам. Замена шипов не представляет сложностей, поскольку их крепёжная часть имеет резьбу.

Шипами аналогичной конструкции снабжается и задняя часть платформы.

Крепление ноги работающего к дуге когтя производится при помощи ремней. С целью обеспечения эластичности их верхняя часть изготавливается из юфти, а нижняя – из сыромятной кожи, пропитанной животным жиром. Сшивка элементов ремня выполняется капроновыми нитками, а толщина ремня и диаметр ниток рассчитываются на нагрузку не менее 140…160 кг.

Когти и лазы для работ на железобетонных опорах

Лазы и комбинированные когти рассчитываются на эксплуатацию в более тяжёлых климатических условиях – допустимый температурный диапазон их применения составляет -40…+50ºС.

Маркировка таких изделий для стальных опор – КММ, комбинированных когтей-лазов для железобетонных опор – КЛМ, а универсальных монтёрских лазов – ЛУ, после чего следует порядковый номер, обозначающий технологические возможности оснастки.

Какие монтерские лазы лучше выбрать?

Все предоставленные в рейтинге приспособления отвечают технике безопасности и соответствуют всем нормативам. Каждая модель используется для тех либо иных опор ЛЭП. Поэтому, прежде чем покупать изделие, необходимо определиться на каких столбах они будут использоваться

Кроме того, при выборе конструкции, нужно обратить внимание на следующие моменты:

1. Наличие сертификата соответствия

   . В каждой качественной продукции такой сертификат должен быть.

2. Ценовой сегмент

   . Если стоимость невысокая, то это может говорить о некачественном материале. Экономия при выборе монтерских когтей неуместна. Лучше рассматривать модели в средней и высшей ценовой линейке.

3. Компания-производитель

   . Предпочтение лучше отдавать тем фирмам, которые известные и проверенные. Если бренд малоизвестен, то есть вероятность получить некачественный товар.

4. Качественные показатели

   . В комплектации каждой модели должен быть паспорт, в котором указаны все важные моменты по изделию. Все детали должны быть целыми и неповрежденными, а швы ровными. Толщина фиксирующих ремней по правилам должна быть от 3 мм.

При визуальном осмотре важно обратить внимание на товарный знак, дату выпуска приспособления, а также номер партии. Это все указывается на готовом оборудовании. Важно проводить раз в 6 месяцев проверку на наличие повреждений и дефектов, которые могут возникнуть в ходе эксплуатации

Важно проводить раз в 6 месяцев проверку на наличие повреждений и дефектов, которые могут возникнуть в ходе эксплуатации

Важно проводить раз в 6 месяцев проверку на наличие повреждений и дефектов, которые могут возникнуть в ходе эксплуатации

Если использование проводиться согласно всем правилам, то лазами можно пользоваться до года

Важно проводить раз в 6 месяцев проверку на наличие повреждений и дефектов, которые могут возникнуть в ходе эксплуатации. Если использование проводиться согласно всем правилам, то лазами можно пользоваться до года

При выборе монтерских лаз многие допускают ошибку, и покупают модели, не соответствующие типам опор, на которых их планируют использовать

При выборе монтерских лаз многие допускают ошибку, и покупают модели, не соответствующие типам опор, на которых их планируют использовать

. Поэтому лучшим вариантом будет приобретение универсальных изделий с модификацией лазов.

Монтерские когти и лазы – это незаменимый элемент при электромонтажных работах на опорах ЛЭП. От их выбора зависит качество выполняемой работы и жизнь с безопасностью человека. Изделие должно соответствовать всем нормам и правилам, а также применяться со всем необходимым дополнительным оборудованием. Данный рейтинг является ознакомительной информацией и не несет коммерческой выгоды.

Виды кошек для лазания

Как произвести грамотный монтаж уличного освещения

В зависимости от конструкции и предназначения, все подобные приспособления подразделяются на когти для бетонных столбов, лазы для деревянных опор, древолазы (приспособления, используемые для подъема на деревья).

Лазы, когти-лазы для железобетонных столбов

Кошки для железобетонных столбов

Это самый распространённый вид данных приспособлений, широко применяемый современными электриками и монтажниками.

Состоят из двух овальных опорных площадок с крепежными ремнями для ног и прямоугольными захватами длиной до 190-200 мм, имеющими по 2 конических шипа с каждой из коротких сторон.

Когти для деревянных столбов

Кошки для деревянных опор

Менее распространенные и реже применяемые современными электриками лазы, несут одно существенное отличие от предыдущих – их захваты имеют полукруглую форму с диаметром до 220-315 мм и по 5 шипов на каждом. Самой известной моделью подобного приспособления являются когти монтерские марки км 1.

Древолазы

Древолазы

Древолазы – когти для лазания по стволам деревьев. Представляют собой изогнутую «г»-образную шину с полукруглым кожухом для голени и расположенным на наружной части острым треугольным шипом и ремнем для фиксации стопы. Используют подобное приспособление высотники, занимающиеся обрезкой деревьев, и охотники.

Сферы применения КЛМ2

Кошки модели КЛМ-2

Когти лазы монтерские с маркировкой клм 2 – наиболее популярные и распространение приспособления. Применяются для подъемов на железобетонные трапециевидного или прямоугольного сечения опоры с диаметром до 190 мм.

На заметку. Также существует универсальный вид данных приспособлений, имеющий захваты, позволяющие подниматься на большинство современных опор электропередач. Наиболее известной моделью таких лазов является ЛУ-2.
