Как своими руками сделать простой вороток для метчиков
Рассматриваемый самодельный держатель метчиков прост в изготовлении, и материалы для него найти легко. Если подходящих метизов не окажется в гараже, их можно купить за незначительную сумму. Процесс изготовления своими руками займет примерно полчаса, а результатом будет добротный вороток для метчиков.

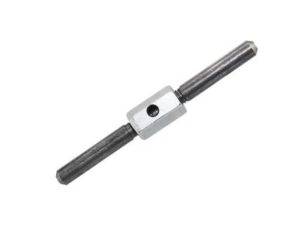

Самодельный метчикодержатель — фото.
Что вам потребуется
Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки.
Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов.
Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый. Гайка-муфта и 2 болта для воротка. Гайка-муфта и 2 болта для воротка
Гайка-муфта и 2 болта для воротка.
| Размер метчика | Диаметр хвостовика, мм |
| М3, М4 | 4 |
| М5 | 5 |
| М6 | 6,3 |
| М8 | 8 |
| М10, М12 | 10 |
| М14 | 11,2 |
| М16 | 12,5 |
| М18 | 14 |
Список необходимого инструмента:
- Дрель.
- Сверла по металлу.
- Молоток.
- Кернер.
- Штангенциркуль.
- Напильник.
- Тиски.
Инструмент для изготовления самодельного воротка.
Как сделать вороток своими руками
Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.
Подберите три подходящих сверла (или четыре, как захотите).
Подобранные сверла.
Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.
Затем расширьте соответствующие отверстия до требуемого размера.
Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.
Заготовка для воротка.
Закрутите болты с обеих сторон – самодельный держатель готов.
Самодельный держатель метчиков.
Для надежного зажима инструмента в корпусе воротка следует равномерно затягивать болты-рукоятки, выдерживая перпендикулярное расположение метчика в посадочном отверстии. Ещё более стабильной фиксации можно добиться установкой двух контргаек, затягиваемых рожковым ключом.
Изготовленный метчикодержатель.
Как видно, метчикодержатель представленной конструкции весьма прост, доступен для изготовления своими руками и гораздо надежнее дешевых воротков сомнительного происхождения. Для удобства использования выступающие резьбовые части рекомендуется спрятать под резиновые или термоусадочные трубки, а острые грани головок болтов закруглить на наждачном станке.
Accu-Chek Performa
Бюджетный прибор с ценой до 700 рублей, получивший немало интересных функций на уровне более дорогих моделей. Среди них — будильник, предупреждение о низком уровне сахара (гипогликемии) и автоматическое отключение для экономии заряда. Для использования не требуется ни кодирование, ни настройка режима, что делает прибор удобным для использования пожилыми людьми. Прибор автоматически включается при установке полоски, а в памяти хранятся не только 500 последних показаний, но и средние значения за 1 и 2 недели, а также за 1 и 3 месяца.
Среди особенностей устройства — калибровка по плазме для получения результатов высокой точности, возможность проводить замер всего за 5 секунд с помощью 0,6 мкл крови. Прибор способен учитывать прием пищи и комплектуется ярким и сравнительно большим экраном для считывания данных.
Есть возможность подключения глюкометра к ПК и звуковые уведомления, удобные для пользователей с плохим зрением. Среди минусов отмечают высокую цену полосок — до 2000 рублей за упаковку из 100 штук.
Конструкции метчикодержателей
Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:
Формы держателя – плоский или угловой.
Направления вращения метчика – радиального или осевого.
Количества посадочных гнёзд под хвостовики.
Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.
Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.
Любой регулируемый метчикодержатель с радиальным направлением вращения инструмента, изготовленный по требованиям ГОСТ 3266, состоит из следующих частей:
- Призматической рамки;
- Съёмной рукоятки, которая при помощи штифта соединяется с рамкой. На рукоятке имеется трещотка, фиксирующая текущее положение инструмента при необходимости переустановки ручки;
- Неподвижной рукоятки;
- Пары подвижных сухарей, которые могут перемещаться в пазах рамки;
- Гужона, который фиксирует сухари в определённом положении (в нерегулируемых воротках эта деталь отсутствует).
Торцевые, т-образные метчикодержатели устроены иначе. Это обусловлено необходимостью прилагать возрастающее усилие, по мере увеличения глубины нарезаемой резьбы. Поэтому они изготавливаются с трещоткой, а в корпусе предусматривается только одно крепёжное отверстие. Трещотка обеспечивает стабильность положения метчикодержателя в момент переустановки поворотных ручек.
Для обеспечения стабильного значения крутящего момента применяются ручные тарированные воротки. При перегрузке во время вращения (что может произойти, например, при неверном диаметре отверстия или повышенной твёрдости детали) такой инструмент скользит, предохраняя тем самым метчик от поломки. Тарированные метчикодержатели состоят из:
- Корпуса, снабжённого сквозным отверстием под ручки;
- Двух изогнутых ручек (вместо них можно использовать любой прут из незакалённой средне- или высокоуглеродистой стали);
- Подвижной нажимной втулки, на противоположном торце которой имеется квадратное отверстие под хвостовик;
- Возвратной пружины, выставленной на определённое значение крутящего момента.
Материалы изготовления
Одним из основных и часто используемых материалов для изготовления метчиков называют высокопрочную нетеплостойкую сталь. Так как метчик работает в условиях низких температур на небольших скоростях. Поэтому можно часто встретить метчик из низкоуглеродистой стали. Бывают они сварные или цельные.
Вторым материалом, из которого изготавливают метчики называют высоколегированную сталь и быстрорежущую сталь. Приборы из этих материалов используют при машинной нарезке резьбы. Потому что температуры в процессе бывают достаточно высокими и достигают отметок в 6500 градусов Цельсия. Кроме того, работа производится на высоких скоростях.
Для автоматических метчиков используют очень твердые и прочные сплавы. После изготовления инструмента, он еще и прокаливается для достижения большей прочности.
Можно ли изготовить метчикодержатель самостоятельно?
Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.
Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:
- Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
- Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
- В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
- При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.
Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).
Цены на поворотные метчикодержатели отечественного производства (бренд Matrix) с трещоткой варьируются в пределах 500…800 руб. (в зависимости от размера посадочной части). Цена импортных воротков от торговой марки Stayer (Австрия) стартует от 2500 руб., хотя практически особой разницы в качестве не ощущается.
Если у вас в мастерской или гараже нет практичного держателя для метчика (например, сломался), то его можно легко и достаточно быстро сделать своими руками из доступных подручных материалов.
Какими бывают?
Удлинители могут быть самых разных типов. Можно выделить следующие варианты таких строительных аксессуаров.
Удлинитель для сверла Левиса. Эта модель, предназначенная для спиральных изделий, представляет собой тонкую металлическую трубку цилиндрической формы, на одном конце которой размещается маленький шестигранный хвостовик. Чаще всего этот вид используется для создания сквозных глубоких отверстий в деревянных поверхностях большой толщины. Такие удлинители иногда идут в одном комплекте со специальным имбусовым ключом. Данная разновидность с шестигранным хвостовиком может обладать большей толщиной по сравнению со всеми остальными видами таких аксессуаров.
Модели для перьевых сверл. Данные изделия для удлинения имеют цилиндрическую вытянутую форму. Наконечник круглой формы, он немного сужается к концу. Часто этот удлинитель используют не только для того, чтобы сделать более глубокие отверстия, но и для того, чтобы осуществить сверление в труднодоступных местах на поверхности. Общая длина всего изделия достигает примерно 140-150 миллиметров.
В отдельную группу можно выделить специальные гибкие удлинители для сверл. Нередко основную часть изготавливают из мягкой черной пластмассы. Иногда этот материал делают с небольшим рельефом. На концах пластика размещаются металлические наконечники, в том числе и шестигранный хвостовик.
Сегодня можно встретить целые наборы, в которых, помимо самого пластмассового удлинителя, идет и комплект из нескольких различных насадок – каждая из них предназначена для определенного типа сверла. При необходимости их можно легко заменить.
Также отдельно можно выделить и удлинитель SDS. Он имеет цилиндрическую форму. На одном конце изделия имеется тонкая спиралевидная деталь, на другом конце находится шестигранный тонкий хвостовик. Эту модель используют только вместе с ударным буровым инструментом с коронками. Подобные приспособления смогут подойти для сверления кирпичных поверхностей, природного или искусственного камня, бетонных покрытий. Глубина сверления таким строительным аксессуаром может составлять примерно 300 миллиметров.
Как пользоваться регулируемым метчикодержателем?
Такие инструменты обычно имеют посадочную квадратную часть, где могут устанавливаться метчики с размером хвостовика 8×8 мм (предусматриваются и посадочные места под плашки до 20 мм). Корпус закрывается съёмной крышкой, под которой размещён механизм изменения размеров квадрата. Планки сухарей сдвигаются в процессе вкручивания регулировочного винта до требуемой глубины. Винт для удобства снабжается поверхностными насечками.
Конструктивно сухари могут иметь две или четыре части. Функциональнее – второй вариант, при котором регулировка каждой стороны может производиться раздельно. Благодаря последовательному перемещению элементов сухарной планки все стороны квадрата изменяются в одинаковой степени, обеспечивая тем самым надёжную фиксацию метчика в приспособлении.
Точность действия метчикодержателя зависит от:
- Соотношения диаметра и длины посадочной части: плоские, но широкие воротки ухудшают направление резьбонарезающего инструмента. Если вороток ещё и нетарированный, то поломка метчика весьма вероятна;
- Материала сухарных планок. В высокостойких метчикодержателях кулачки изготавливаются из закалённых инструментальных сталей типа У8А и выше, имея твёрдость после закалки не менее 46…50 HRC.
- Качества тарировки пружины: слишком толстые пружины завышают значение крутящего момента, а слишком тонкие увеличивают время, требуемое для нарезки резьбы. Пружины изготавливают из стали 60С2 или 65Г.
Ограничение по моменту на практике реализуется так. В корпусе и втулке установлена пара сопряжённых кулачков. Перед началом нарезания резьбы уточняют величину съёма металла «на сторону»: она должна соответствовать размеру впадины резьбы с припуском не более 1,…1,5 мм на сторону (меньшие значения соответствуют более хрупким материалам, в частности, чугуну). Когда развиваемый момент превышает допустимый для данного типоразмера метчика, кулачки выходят из зацепления, и начинают проскальзывать. В результате вращение корпуса воротка приостанавливается.
Такие метчикодержатели не являются универсальными, и могут использоваться лишь при достаточных размерах рабочей зоны. Основная область их применения – глубокие и глухие отверстия.
https://youtube.com/watch?v=52b7Y2IvMPs%3F
Простой держатель метчика своими руками – Сделай сам
Если у вас в мастерской или гараже нет практичного держателя для метчика (например, сломался), то его можно легко и достаточно быстро сделать своими руками из доступных подручных материалов.
При помощи этого самодельного держателя нарезать внутреннюю резьбу будет намного удобнее, при этом конструкция данного приспособления позволяет быстро устанавливать метчики разных размеров. В общем, работать с таким держателем — одно удовольствие.
Основные этапы работ

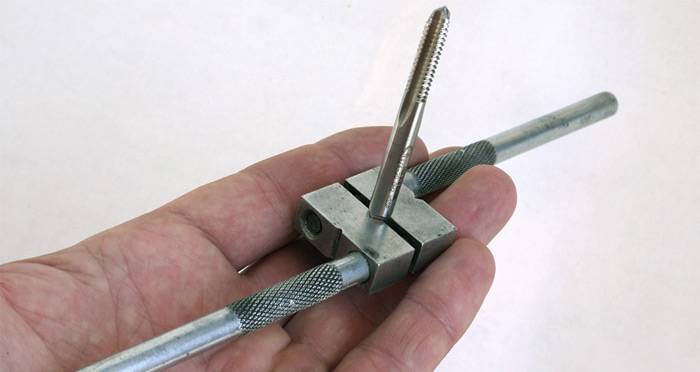

От стального квадрата при помощи болгарки отрезаем два одинаковых отрезка длиной примерно по 7–8 см (больше делать не имеет никакого смысла). Затем накладываем заготовки одна на другую с небольшим нахлестом, скрепляем скотчем или малярной лентой, и сверлим в них по два отверстия.
На следующем этапе в отверстиях нарезаем резьбу, после чего соединяем обе детали вместе, но уже при помощи болтов. В центре приспособления сверлим одно отверстие, затем все снова разбираем, чтобы дополнительно обработать его напильником треугольной формы.
Работать с таким самодельным держателем очень просто — сначала ослабляем болты, затем вставляем метчик в отверстие и снова зажимаем. Теперь можно приступать к работе. Благодаря наличию длинных ручек, нарезать резьбу в разных металлических заготовках не составит особого труда.
Подробный процесс изготовления самодельного держателя для метчика вы можете посмотреть в видеоролике на нашем сайте.
Оцените запись
Простой держатель для метчиков своими руками и не только
В этой статье хочу вам рассказать, как можно в гаражных условиях сделать очень простой и много функциональный держатель для метчиков. Делается очень просто, не нужно какие-то специальные навыки и иметь много инструмента, достаточно практически одной дрели.
Итак, что для нашей поделки потребуется…
Сначала идём в магазин и покупаем вот такую, вот широкую гайку М10 или М12, её ещё по-моему называют соединительная гайка.
И к ней покупаем два болта, болты покупаем подлиннее сантиметров по 12. Ну ещё нам потребуется дрель и свёрла с разными диаметрами.
Приступаем к поделке…
Первое, что нам надо сделать это разметить середину нашей гайки.
Далее нам нужно найти середину на каждой грани. И накернить, чтобы просверлить.
Если у вас есть наждачный станок, то можно у болтов снять по кругу фаску, но если станка нет, то можно обойтись и без этого.
Ну и всё, теперь собираем нашу поделку и будем её испытывать.
Засовываем подходящие отверстие метчик, затягиваем его с двух сторон болтами и наше устройство готово к работе.
Также вместо метчика в нашей самоделке можно затягивать например отвертку
Четырехгранник под мелкие головки, да и много чего разного, что только ваша душа пожелает ????
Метчикодержатели. Разновидности и сферы применения
«У многих возникают проблемы, когда, при закручивании болта, срывается резьба, особенно если она находится внутри какого-либо корпуса. Выход у всех одинаковый – купить новый корпус или нарезать новую резьбу. Конечно же, дешевле и быстрее прогнать новую резьбу и подобрать по ней болт. Но не каждый знает, как правильно это сделать, поэтому лучший совет – обратиться к специалисту. Если же все-таки решили сделать это самостоятельно, то имейте ввиду, что от инструмента зависит 90% качества работы.
Рассмотрим весь процесс нарезания резьбы и подбор необходимого инструмента. В первую очередь подбирается сверло диаметром больше, чем существующее отверстие и просверливается заново, то есть снимается старая резьба и затем, при помощи метчика нарезается новая. Метчики подбираются в зависимости от диаметра и шага. Но для того чтобы работать метчиком, необходим метчикодержатель. Он относится к одной из категорий ручного инструмента, некоторые в простонародье называют его воротком. Существует несколько разновидностей метчикодержателей: Т-образные, с фиксирующим шариком, с храповым механизмом и многие другие, включая станочные метчикодержатели.
Т-образный метчикодержатели является самой простой и древней конструкцией, выполненной на основании ворота. Такая модель имеет несколько конфигураций, основными различиями между которыми является размер и регулировка крепления. Выполняют держатели из высокопрочных металлов. Большинство мастеров предпочитают наипростейшие разборные конструкции, которые имеют раздвижное регулируемое гнездо и крепление болтами, что обеспечивает жесткую фиксацию метчиков и гарантирует качественное нарезание резьбы.
Более новые модели обеспечивают фиксацию метчиков при помощи шариков, расположенных в головке метчикодержателя. Такая конструкция намного удобнее, но недостатком является то, что под различные размеры метчика необходим свой метчикодержатель, так как в зависимости от размера, метчик имеет различный размер хвостовика. Шарики, установленные в держателе, рассчитаны на определенные размеры, в том случае, если размер очень маленький, то они не смогут его зафиксировать, и метчик будет болтаться, прокручиваться или выпадать, что недопустимо при нарезании резьбы. В случае, когда размер метчика больше, он просто не войдет в предполагаемое отверстие держателя.
Для того чтобы нарезать резьбу в трудно доступных местах, современные технологии предоставили на рынок инструментов метчикодержатели храпового типа. С его помощью можно достать в самые невероятные места и нет необходимости в двух ручках, достаточно одной, но усиленной. Храповой механизм работает по принципу жесткой фиксации в одном направлении и холостого хода в обратном.
Надежным поставщиком товара подобного типа является компания ФАСТБ. В каталогах компании предоставлены все разновидности метчикодержателей всех типоразмеров с характеристиками и стоимостью. Надежность инструмента гарантируется европейскими производителями, поставляющими данный товар предприятию. Огромное количество товаров предназначенных, как для ремонтных, так и для хозяйственных нужд можно найти в ассортименте, предлагаемом компанией.
Топ-7 популярных моделей
- Плюсы: соотношение цены и качества
- Минусы: не обнаружено
ADA AngleRuler 20
- Плюсы: измерения производит точные, две линейки из нержавеющей стали, есть фиксатор положения угла
- Минусы: плохо переносит низкую температуру

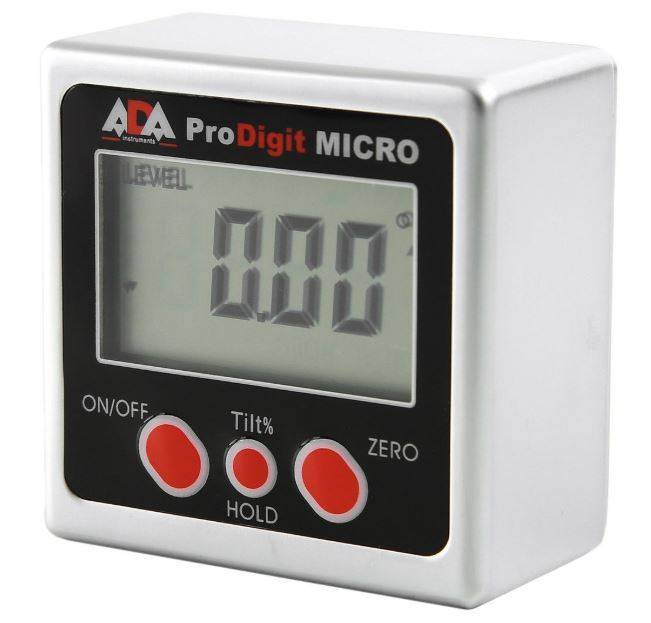

- Плюсы: точность измерений, компактный, простой в использовании
- Минусы: не обнаружено
- Плюсы: удобен в использовании, имеет встроенную подсветку, фиксирует данные замеров
- Минусы: высокая цена
ADA ProLevel 40
- Плюсы: высокая точность работы, хорошее качество сборки, корпус сделан из прочных материалов
- Минусы: не обнаружено
- Плюсы: удобен в использовании как профессиональный инструмент
- Минусы: высокая цена
Как правильно определить диаметр отверстия?
Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.
Таблица соответствия метрических резьб и диаметров отверстий для них
| Обозначение резьбы | Диаметр, мм | Обозначение резьбы | Диаметр, мм | Обозначение резьбы | Диаметр, мм |
| М 2 | 1,6 | М 8 | 6,7 | М 22 | 19,4 |
| М 2.2 | 1,75 | М 9 | 7,7 | М 24 | 20,9 |
| М 2.5 | 2,05 | М 10 | 8,5 | М 27 | 23,9 |
| М 3 | 2,5 | М 11 | 9,5 | М 30 | 26,4 |
| М 3.5 | 2,9 | М 12 | 10,2 | М 33 | 29,4 |
| М 4 | 3,3 | М 14 | 12,0 | 31,9 | |
| М 5 | 4,2 | М 16 | 14,0 | М 39 | |
| М 6 | 5,0 | М 18 | 15,4 | М 42 | 37,4 |
| М 7 | 6,0 | М 20 | 17,4 | М 45 | 40,4 |
Читать также: Полная зарядка автомобильного аккумулятора
Таблица соответствия дюймовых резьб и диаметров отверстий для них
| Размер резьбы, дюймы | Диаметр, мм | Размер резьбы, дюймы | Диаметр, мм |
| 1/8 | 8,8 | 7/8 | 28,1 |
| 1/4 | 11,7 | 1 | 30,5 |
| 3/8 | 15,2 | 1 1/8 | 35,2 |
| 1/2 | 18,9 | 1 1/4 | 39,2 |
| 5/8 | 20,7 | 1 3/8 | 41,6 |
| 3/4 | 24,3 | 45,2 |
Простой и доступный держатель для метчиков, из двух болтов и гайки
Всем привет! Предлагаю вам изготовить очень полезную самоделку, для которой понадобится всего 3 детали, лично я сделал её за 5 минут, не смотря на это, со своими функциями она справляется просто великолепно, как говорится «Все гениальное просто!». Пожалуйста, прочтите статью до конца и поставьте лайк, я старался. Если понравится, буду благодарен если подпишитесь на канал, спасибо!
Сегодня я покажу вам как изготовить простой и удобный держатель для метчиков, который реально неплохо работает, а стоимость его изготовления минимальная!
Изготовление держателя
Для самоделки нужно взять именно удлинённую гайку, как на фото, в моём случае её длина составляет 2,4 см. Зажимаю гайку в тисках и ровно по центру высверливаю посадочное отверстие, я буду изготавливать держатель для метчика М4, поэтому нужно взять сверло немного большего диаметра, что бы хвостовик метчика легко заходил в отверстие, но не сильно болтался.
Далее просто накручиваем болты с двух сторон, они будут выполнять роль ручек и фиксаторов, вставляем метчик и зажимаем его! Благодаря тому что хвостовик метчика имеет 4 грани, он легко зажимается в данном держателе. Получился полноценный инструмент, который великолепно справляется со своей задачей. В этой же гайке можно насверлить отверстия и под метчики большего диаметра или взять гайку по большею. В общем думаю принцип изготовления вы поняли, а доработать можно всегда, ниже можно посмотреть видео, где я показываю как работает данный инструмент. Самоделкой остался доволен, рекомендую!
Источник
Разновидности и сферы применения метчиков
Нарезание внутренней резьбы может выполняться вручную или с использованием станков различного типа (сверлильных, токарных и др.). Рабочими инструментами, которые выполняют основную работу по нарезанию внутренней резьбы, являются машинно-ручные или машинные метчики.
На различные виды метчики делят в зависимости от целого ряда параметров. Общепринятыми считаются следующие принципы классификации метчиков.
- По способу приведения во вращение различают машинно-ручные и машинные метчики, при помощи которых осуществляется нарезка внутренней резьбы. Машинно-ручные метчики, оснащенные квадратным хвостовиком, используют в комплекте со специальным приспособлением с двумя ручками (это так называемый вороток, держатель метчиков). При помощи такого приспособления метчик приводится во вращение и нарезает резьбу. Нарезка резьбы метчиком машинного типа осуществляется на металлорежущих станках различного типа, в патроне которых такой инструмент и фиксируется.
- По способу, которым нарезают внутреннюю резьбу, различают универсальные (проходные) и комплектные метчики. Рабочая часть первых разделена на несколько участков, каждый из которых отличается от остальных своими геометрическими параметрами. Участок рабочей части, который первым начинает взаимодействовать с обрабатываемой поверхностью, выполняет черновую обработку, второй – промежуточную, а третий, расположенный ближе к хвостовику, – чистовую. Для нарезки резьбы комплектными метчиками требуется использование нескольких инструментов. Так, если комплект состоит из трех метчиков, то первый из них предназначен для выполнения черновой обработки, второй – для промежуточной, третий – для финишной. Как правило, комплект метчиков для нарезания резьбы определенного диаметра включает в себя три инструмента, но в отдельных случаях, когда обработке подвергаются изделия, изготовленные из особо твердого материала, могут использоваться наборы, состоящие из пяти инструментов.
- По типу отверстия, на внутренней поверхности которого необходимо нарезать резьбу, различают метчики для сквозных и глухих отверстий. Инструмент для обработки сквозных отверстий характеризуется удлиненным конусным кончиком (заходом), который плавно переходит в рабочую часть. Такую конструкцию чаще всего имеют метчики универсального типа. Процесс нарезания внутренней резьбы в глухих отверстиях осуществляется метчиками, конусный кончик которых срезан и выполняет функцию простейшей фрезы. Такая конструкция метчика позволяет нарезать с его помощью резьбу на всю глубину глухого отверстия. Для нарезания резьбы данного типа, как правило, используется комплект метчиков, приводимых во вращение вручную, при помощи воротка.
- По конструкции рабочей части метчики могут быть с прямыми, винтовыми или укороченными стружкоотводящими канавками. Следует иметь в виду, что использовать метчики с канавками различного типа можно для нарезания резьбы в изделиях из относительно мягких материалов – углеродистых, низколегированных стальных сплавов и др. Если же резьбу необходимо нарезать в деталях, изготовленных из очень твердых или вязких материалов (нержавеющих, жаропрочных сталей и др.), то для этих целей используют метчики, режущие элементы которых располагаются в шахматном порядке.
Хороший метчик сделан из качественной инструментальной стали, выглядит аккуратно и имеет ровно проточенные витки и канавки
Метчики, как правило, применяются для нарезания метрической резьбы, но есть инструменты, с помощью которых нарезают трубную и дюймовую внутреннюю резьбу. Кроме того, различаются метчики и по форме своей рабочей поверхности, которая может быть цилиндрической или конической.
Т-образный держатель метчиков (и не только) с трещоткой
Всем привет. Последнее время часто появляется необходимость нарезать резьбу в чём либо. Всегда это делал шуруповертом. Но вчера понадобилось нарезать резьбу в металле толщиной 5 мм. Шуруповертом не пойдёт, метчик закусит и сломает. Воротка у меня нет.
Пошел в ближайший строй маг, посмотрел там воротки, цены кусаются))). Вспомнил, что на работе как-то работал самодельным воротком из трубки и 2-х гаек. Решил сделать что-то подобное. В том же строй магазине купил длинную гайку М12 и 2 болта М12*70.
В гайке сделал 3 отверстия Ф5 мм для метчика М5, Ф6 мм для метчиков М6 и М8. И Ф7 мм для метчиков М10.
Болты обтачивал на болгарке, зажав их в дрель, токарного станка у меня нет, и я согласен, что работа не ювелирная.
Данный вороток прошел испытания, и мне он нравиться
Спасибо за внимание, может кому пригодиться
Автор; Игорь Сивушенко г.Шымкент, Казахстан
Как своими руками сделать простой вороток для метчиков
Рассматриваемый самодельный держатель метчиков прост в изготовлении, и материалы для него найти легко. Если подходящих метизов не окажется в гараже, их можно купить за незначительную сумму. Процесс изготовления своими руками займет примерно полчаса, а результатом будет добротный вороток для метчиков.
Самодельный метчикодержатель — фото.
Что вам потребуется
Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки.
Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов.
Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый. Гайка-муфта и 2 болта для воротка. Гайка-муфта и 2 болта для воротка
Гайка-муфта и 2 болта для воротка.
| Размер метчика | Диаметр хвостовика, мм |
| М3, М4 | 4 |
| М5 | 5 |
| М6 | 6,3 |
| М8 | 8 |
| М10, М12 | 10 |
| М14 | 11,2 |
| М16 | 12,5 |
| М18 | 14 |
Список необходимого инструмента:
- Дрель.
- Сверла по металлу.
- Молоток.
- Кернер.
- Штангенциркуль.
- Напильник.
- Тиски.
Инструмент для изготовления самодельного воротка.
Как правильно определить диаметр отверстия?
Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.
Таблица соответствия метрических резьб и диаметров отверстий для них
| Обозначение резьбы | Диаметр, мм | Обозначение резьбы | Диаметр, мм | Обозначение резьбы | Диаметр, мм |
| М 2 | 1,6 | М 8 | 6,7 | М 22 | 19,4 |
| М 2.2 | 1,75 | М 9 | 7,7 | М 24 | 20,9 |
| М 2.5 | 2,05 | М 10 | 8,5 | М 27 | 23,9 |
| М 3 | 2,5 | М 11 | 9,5 | М 30 | 26,4 |
| М 3.5 | 2,9 | М 12 | 10,2 | М 33 | 29,4 |
| М 4 | 3,3 | М 14 | 12,0 | 31,9 | |
| М 5 | 4,2 | М 16 | 14,0 | М 39 | |
| М 6 | 5,0 | М 18 | 15,4 | М 42 | 37,4 |
| М 7 | 6,0 | М 20 | 17,4 | М 45 | 40,4 |
Читать также: Маска сварщика хамелеон описание
Таблица соответствия дюймовых резьб и диаметров отверстий для них
| Размер резьбы, дюймы | Диаметр, мм | Размер резьбы, дюймы | Диаметр, мм |
| 1/8 | 8,8 | 7/8 | 28,1 |
| 1/4 | 11,7 | 1 | 30,5 |
| 3/8 | 15,2 | 1 1/8 | 35,2 |
| 1/2 | 18,9 | 1 1/4 | 39,2 |
| 5/8 | 20,7 | 1 3/8 | 41,6 |
| 3/4 | 24,3 | 45,2 |
Как сделать вороток своими руками
Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.
Подберите три подходящих сверла (или четыре, как захотите).
Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.
Затем расширьте соответствующие отверстия до требуемого размера.
Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.
Заготовка для воротка.
Закрутите болты с обеих сторон – самодельный держатель готов.
