Детали самодельного металлоискателя:
Как сделать металлоискатель своими руками?
Исходя из того, что стоимость подобных детекторов очень высока, имеет смысл разобраться с возможностью сделать простой металлоискатель своими руками в домашних условиях. Самоделки, практически не требуют никаких затрат, кроме, конечно, небольшого количества времени.
Так как схема металлоискателя достаточно проста, для работы понадобится наличие двух дисков (CD и DVD), наушников, обычного калькулятора, элемента питания на 9 вольт («крона»), изоленты и клея, а собираете вы ее практически «на коленке».
Итак, подробная инструкция по сборке металлоискателя своими руками.
Чтобы собрать металлоискатель из дисков, нужно придерживаться следующего алгоритма действий:
- Штекер наушников не потребуется, а потому он срезается, а провода зачищаются на длину около 1 см.
- Каждый зачищенный провод делится на две равные части, одна из которых пойдет к зеркальной части диска, а вторая к питающему элементу.
- При условии, что зеркальная поверхность дисков находится с двух сторон, при помощи клея одна из частей провода крепится на нее по отдельности. Если же диски односторонние — то по тут все проще. Контактной является пишущая сторона.
- Изолентой крепятся провода на самих CD и DVD дисках.
- Калькулятор во включенном состоянии крепится той же изолентой между дисками, а на поверхности DVD закрепляется элемент питания.
На этом работа окончена и металлоискатель из подручных средств готов. Как можно убедиться, процесс это совершенно несложный и незатратный, как в финансовом плане, так и по времени.
Конечно, если делать металлоискатель, схемы которого настолько просты, то его характеристики не сравнятся с профессиональными устройствами, но элементарные конструкции в грунте с его помощью можно найти.
Если же требуется более устройство, мощнее, чем простейший металлоискатель, его можно сделать из старого радиоприемника.
Конструкция металлоискателя
В отличие от локаторов, где применяется принцип отражения эха, в металлоискателях издаваемый и принимаемый импульсы работают на одних частотах. Одновременная реакция обеих катушек, в этом случае, возникает только на обнаруженные металлические предметы.
Устройство, работа которого основана на отлаженном принципе передачи и приема, воспринимает отраженный от искомых предметов сигнал, который исследователь слышит в наушниках.
Простая схема, в которой присутствуют источник питания в виде батарейки или аккумулятора, передающая и приемная магнитные катушки, прерыватель и наушники, отличается хорошей эффективностью на практике.
Из недостатков простейших детекторов исследователи отмечают излишнюю чувствительность приборов к геологическим особенностям почвы, в которой производится поиск металлов.
Основа или штанга прибора должна быть удобной для длительного ношения и делается из материалов, не проводящих электричество, таких как резина, пластиковый шланг или дерево.
Катушка, передающая энергию, крепится к нижней части держателя, образуя нужный угол наклона к земле.
Средняя штанга может состоять из двух частей с резьбой, чтобы регулировать высоту устройства. Верхняя часть состоит из подлокотника, а также на ней крепится пульт управления.
Блок электронного управления прибором нужен для обработки поступающих данных, а сложность его устройства может быть разной, в зависимости от потребностей изготовителя. От нижней катушки к верхней проходит изолированный провод, который подключается с помощью штекера.
Собираем металлоискатель дома — совет от мастера №3
Мой интерес поиска металла в земле появился сравнительно недавно, когда на рынке товаров появился металлоискатель. Что же из себя он представляет? Прибор, который работает по принципу передача — прием. Включил, проводишь катушкой и вот — писк, значит предмет найден!
Люди были готовы копать каждый сантиметр земли вглубь, чтобы найти тайну, клад, металл, монеты. Чтобы глубина обнаружения была хорошая покупали дорогие товары от 10 тысяч и выше рублей.
Да вариант хороший купил и пользуйся. Но есть и другой вариант собрать его. Практически у всех нас есть гараж, погреб, сарай, мастерская, где лежат вещи из которых, если есть желание, собирается металлоискатель.
Нам остается произвести заказ через интернет или сходить в специализированный магазин и приобрести радиодетали, а также нам понадобится различный инструмент.
Также нам может понадобится мини дрель, принтер, копирка, если принтер отсутствует. В идеале нам поможет фрезерный самодельный станок с ЧПУ и программа схем печатных плат и разводка. Оставляю ссылку на данное видео. Он облегчает работу и уменьшает время выполнения.
Если изделие делается при помощи принтера нам понадобиться программа и готовая схема в ней под металлоискатель находим Спринт лаут в поисковой системе и устанавливаем ее. Отрываем и прикладываем файл с готовой схемой переносим рисунок на середину и нажимаем на печать.
Бумага нам нужна из журналов так как она идеальна, но можно и простую Снегурочку. Затем производим зачистку и обезжиривание текстолита, чтобы разводка как можно лучше отпечаталась.
Берем рисунок, который на бумаге, и прикладываем его к текстолиту плотно обжимаем и проглаживаем при помощи утюга 4-5 минут. Помещаем под воду и убираем лишнюю бумагу у нас должен отразиться рисунок схемы, затем сверлим и доводим дорожки лаком до идеала.
После, приступаем к травлению используя хлорное железо, работаем с ним в перчатках оно въедается в кожу и ее не возможно будет смыть. Так и в остальные материалы такие как обои, дерево, одежда.
Банка хлорного железа — 900 грамм
Нам понадобиться вся банка, то есть 900 г на ней написано. Затем 1:3 разводим ее водой в одной таре, наливаем из-под крана горячую воду в другую тару можно подогреть до 50-75С. Помещаем тару с раствором в теплую воду, а в раствор кладем текстолит с медным покрытием вниз и процесс пошел. Время травления зависит от свежести хлорного железа и составляет 20-45 минут. Достаём ее, сушим, проходим наждачной бумагой.
А бывает и такой момент, что нет принтера и станка, и сверла. Работа будет долгой и нервной. Просим знакомого или платим нам распечатают разводку.
Дальше приступаем к луде, но это на ваш выбор. После начинаем паять и собирать изделие. Начиная с мелких радиодеталей.
Давайте рассмотрим один из популярных, самодельных металлоискателей Пират. Он вам обойдётся всего в три тысячи рублей.
Радио 5 номер 2004 год

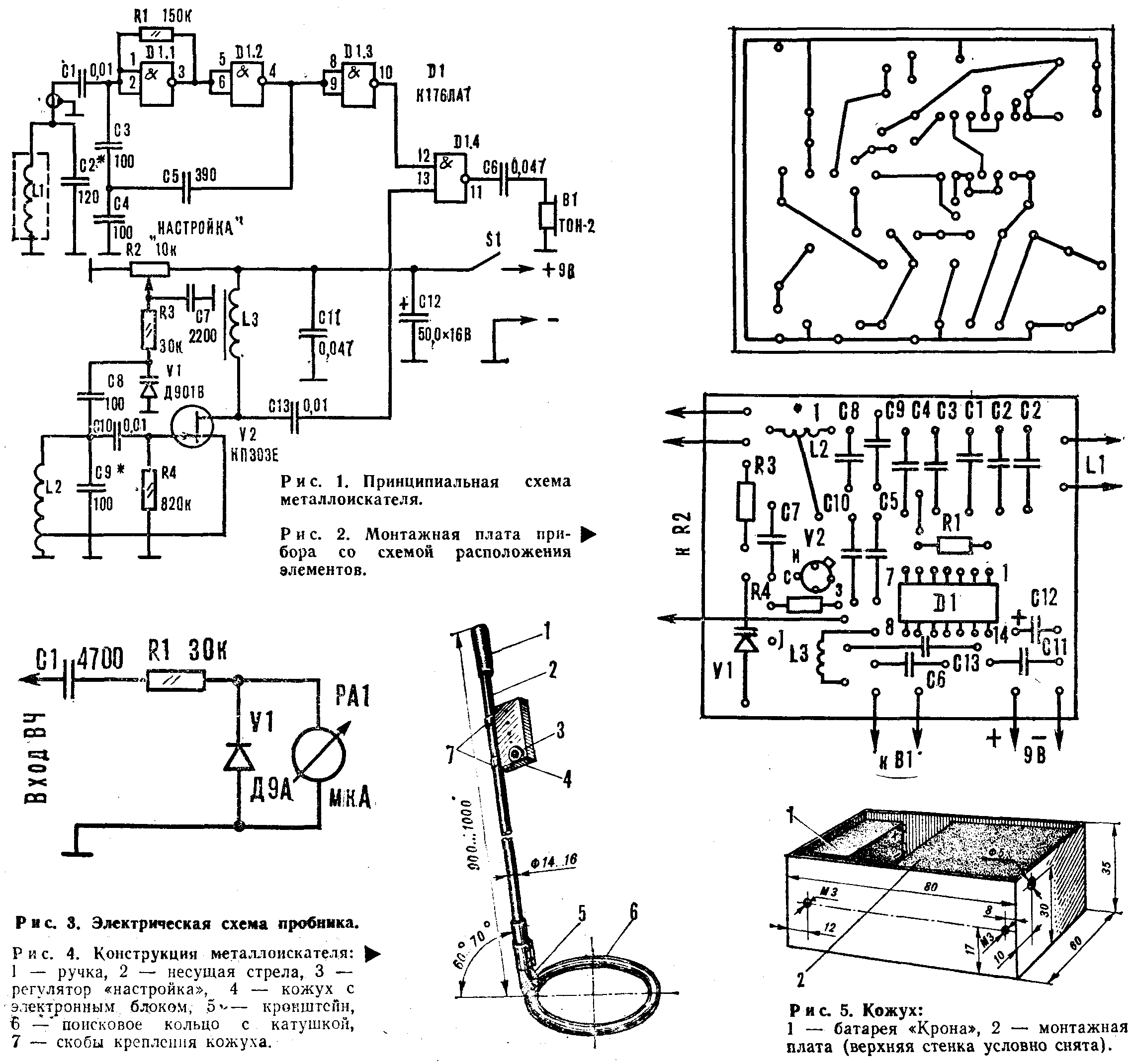

В свое время в радио кружке я собирал металлоискатель из журнала радио за 2004 год 5 номер — вот эта статья. Но у меня был опытный наставник с 35 летним опытом стажа работы по сборке радиотехники и разводку делали с помощью копирки да весь прибор я собирал при постоянном контроле его глаз. Небольшой обзор в виде скриншотов.
Давайте вернемся к нашему прибору пират и посмотрим весь процесс сбора. Готовая печатная плата выглядит так.
плата для сборки металлоискателя Pirat
Список деталей для сборки металлоискателя Пират
Далее приступаем к работе начиная вставлять резисторы, диоды и перемычку. Весь список радиодеталей приведён на картинке выше.
Далее будем паять оставшиеся детали конденсаторы и микросхемы.

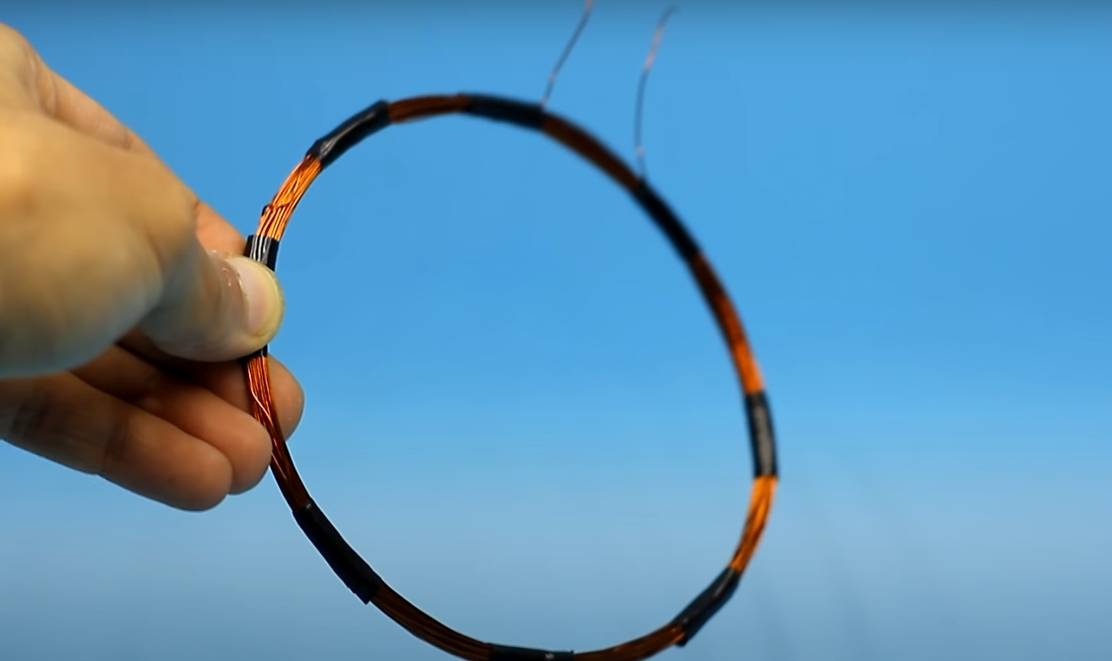

Затем останется лишь катушка для этого нам понадобиться проволока 0.5 мм кастрюля любая. У меня вышло 25 витков, с диаметром 19 см.
Потом фольгой для экранирования, что бы не пищала на любые звуки. И скотчем.
Конструкцию катушки помещаем в банку из-под пресервов, где была сельдь, схему можно поместить в коробочку из самодельной фанеры или в большую распаянную коробку. Желаю удачи в сборе данного прибора, но есть один момент вам еще надо знать, где искать или это будет потраченное время.
Самодельный металлоискатель «Пират»: схема и подробное описание сборки
Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).
Детали для сборки металлоискателя
Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:
- Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
- Проволока и изолента.
- Наушники (подходят к плееру).
- Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
- Микросхемы: К157УД2 и НЭ
- Конденсатор керамический — 1 нФ.
- 2 пленочных конденсатора — 100 нФ.
- Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
- Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
- 2 диода 1N148.
Схемы металлодетектора для изготовления своими руками
Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.
Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.
Как собрать металлоискатель без использования микросхем

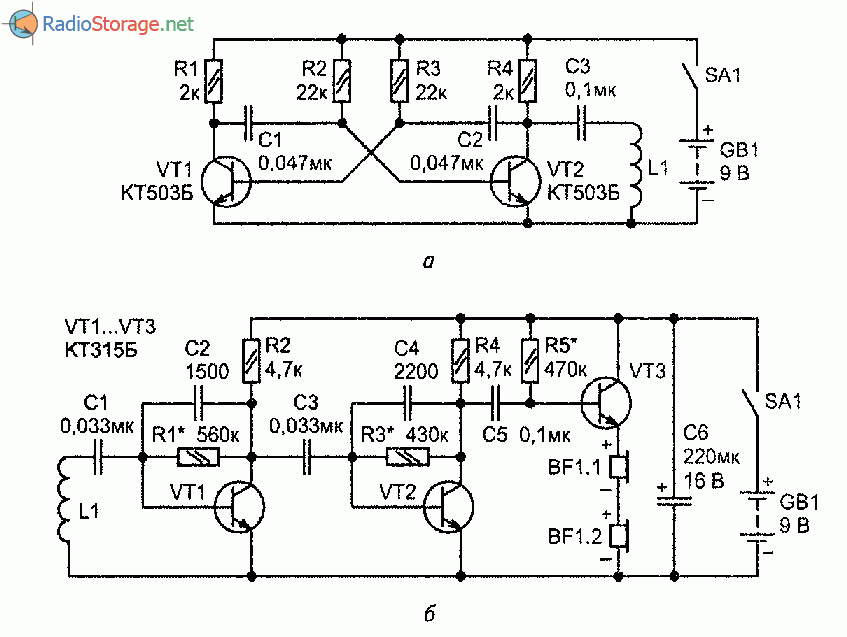

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).
Как собрать печатную плату металлоискателя своими руками
Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.
Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

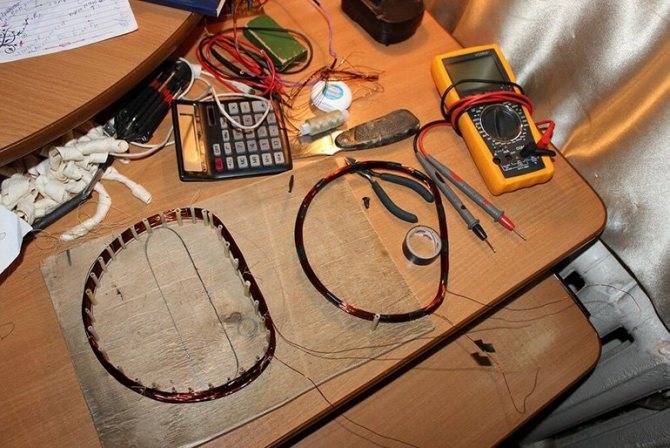

Как сделать катушку для металлоискателя своими руками
Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.
Катушка из медной проволоки на деревянной основе
| Иллюстрация | Описание акции |
| Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку. | |
| Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах. | |
| Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах. | |
| Подключите схему к устройству и проверьте его работу. |
Катушка из витой пары за 5 минут
Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.
| Иллюстрация | Описание акции |
| Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны. | |
| Зачистите обмотку и освободите провода для подключения. | |
| Соединяем жилки по схеме. | |
| Для лучшей фиксации приварите их паяльником. | |
| Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм. |
Принцип работы устройства
Чтобы получить рабочий агрегат, необходимо понимать основы электромагнитной индукции. Так первая катушка устройства создает сигнал, проникающий сквозь почву. Вторая, принимающая, обрабатывает импульсы, переданные расположенными в грунте артефактами. Часто две катушки для удобства объединены в один узел — приемо-передающую катушку. Схема регулировки позволяет создавать звук определенной тональности, который говорит о том, что в зону поисков попал объект с металлической структурой. Дополнением выступает ЖК-панель, позволяющая проводить визуальную индикацию.
В конструкционном плане устройство включает в себя:
- Приемо-передающую катушку;
- Прибор для генерации электромагнитного излучения;
- Приёмник;
- Дешифратор;
- Штангу, которая выступает опорой для всех элементов детектора;
- Индикатор.
Для удобства перечисленные элементы расположены на штанге, длину которой выбирают, отталкиваясь от телосложения пользователя. Определитель встраивают в блок управления. Задача дискриминатора заключается в точном определении типа артефакта посредством возмущений в электромагнитном поле.
Установка всех элементов
После того, как печатная плата будет готова, необходимо припаять элементы схемы. Их можно снять со старых и негодных магнитофонов, телевизоров, радиоприемников. Но в принципе, если список необходимых запчастей готов, все можно купить на радиорынке. Они стоят копейки.
Процесс установки выглядит следующим образом:
- Для начала нужно установить основную микросхему. Можно использовать зарубежный NE555 или советский КР1006ВИ1, подойдет и то, и другое. А вот с отечественным могут возникнуть проблемы, так как они уже не производятся. С зарубежным аналогом проблем быть не должно. Перед монтажом основной детали под ней заклеивается перемычка.
- Далее устанавливается двухканальный усилитель К157УД2. Он стоит в старом магнитофоне.
- Кроме того, монтируются конденсаторы и резисторы.
- На следующем этапе необходимо спаять два транзистора типа BC557 или аналогичный.
Схема индикатора металла
Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.
Рис. 9. Принципиальная схема индикатора металла.
Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.
Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1…2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.
Как сделать несложный металлоискатель для поиска на пляже
В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.
Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!
Требующиеся материалы
Для сборки металлоискателя вам потребуется:
- микросхема таймера NE555N, в корпусе DIP;
- резистор 47 кОм;
- два конденсатора 2.2 мкФ, 16 В;
- кусочек контактной макетной платы;
- батарейка на 9 вольт, переключатель, колодка для батареи;
- электромеханический звукоизлучатель;
- 100 метров медного провода диметром 0.2 миллиметра;
- немного плотного картона и клей.
Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.
Схема металлоискателя
Идея металлоискателя взята из книги «499 схем на таймере NE555
». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.
Поисковая катушка
Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.
Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.
Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

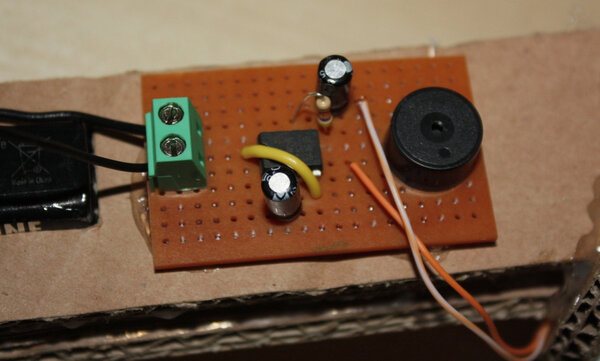

Монтажная плата
Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.
Размер платы примерно получился равным размеру спичечного коробка.
Корпус
Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.
Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.
Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.
Заключение
Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.
Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!
zen.yandex.ru
Подготовка “Пирата” к работе
Плату металлодетектора необходимо защитить от внешних воздействий. Для этого нужно поместить ее в пластиковую коробочку.
Штангу можно изготовить из отреза ПВХ трубы. Если сделать несколько соединяющихся друг с другом отрезов, получится портативная складная штанга.
ПВХ трубки для изготовления штанги металлоискателя
Катушку следует туго стянуть изоляционной лентой. Ее так же можно поместить в самодельную защиту.
Штангу можно не изготавливать вовсе. Ваш металлодетектор будет состоять из коробочки с платой и катушки с проводом. Его при необходимости можно крепить к любой подручной “палке” скотчем непосредственно на месте.
Зеркальное отражение рисунка платы для печати
Теперь нужно отрезать кусочек текстолита. Его размер должен составлять 50 на 70 мм. С помощью напильника можно подравнять края, а также удалить заусенцы. Следует помнить, что на плате не должно быть никакой пыли или какого-либо мусора.
Накладываем заранее подготовленный рисунок печатной платы (тонером вниз). Теперь его нужно прогладить с помощью утюга.
После того, как бумага прилипнет к плате, на ней рекомендуется оставить утюг. После этого её нужно поместить в тёплую воду. Достаточно оставить её там хотя бы на пару минут. После этого следует заняться скатыванием бумаги с платы. Лучше всего делать этого от середины к краям.
После этого шилом нужно удалить остатки бумаги на дорожках. Сами дорожки нужно закрасить маркером. После того, как всё высохнет, шилом потребуется для подравнивания дорожек. Теперь плата готова к травлению.
Травить плату нужно в растворе хлорного железа.
Травление платы
Следующий этап – это монтаж деталей. Обычно плата крепится к корпусу при помощи выключателя, а также переменного резистора. Корпусом может выступать коробка от губки для обуви. Это очень практично и дёшево. Для большей наглядности следует изучить схемы, которые невозможно пересказать словами.
Как собрать своими руками без использования микросхем
Это самый простой вариант сборки. Так сказать, манекенов. Вам даже не нужно ничего платить. Металлоискатель состоит из калькулятора, радиоприемника и картонной коробки или коробки для компакт-дисков. Приемник и калькулятор следует рассматривать как можно более простыми, без защиты от электромагнитных помех.
Принцип работы основан на том, что вычислитель создает радиопомехи в диапазоне АМ, а приемник их обнаруживает. Изготовление металлоискателя своими руками состоит из следующих этапов:
- Установите радио в самый высокий диапазон AM, но в то же время без радиостанций. Должны быть слышны только помехи.
- Приклейте магнитолу двусторонним скотчем тыльной стороной к клапану коробки для компакт-дисков. Приклейте калькулятор к другой ленте.
- Включите калькулятор. При полностью открытой дверце ресивер должен усилить звук.
- Плавно сложите коробку. Когда угол между приемником и калькулятором составляет около 90 °, радио останавливается.
- Закрепите коробку в этом положении.
Когда металл попадает в зону действия МД, вектор поля поворачивается, и приемник снова усиливает звук. В зависимости от конструкции приемника звук может усиливаться под углом 90 °. В этом случае угол между створками коробки постепенно увеличивается, в результате чего происходит ослабление тона.
Сборка печатной платы

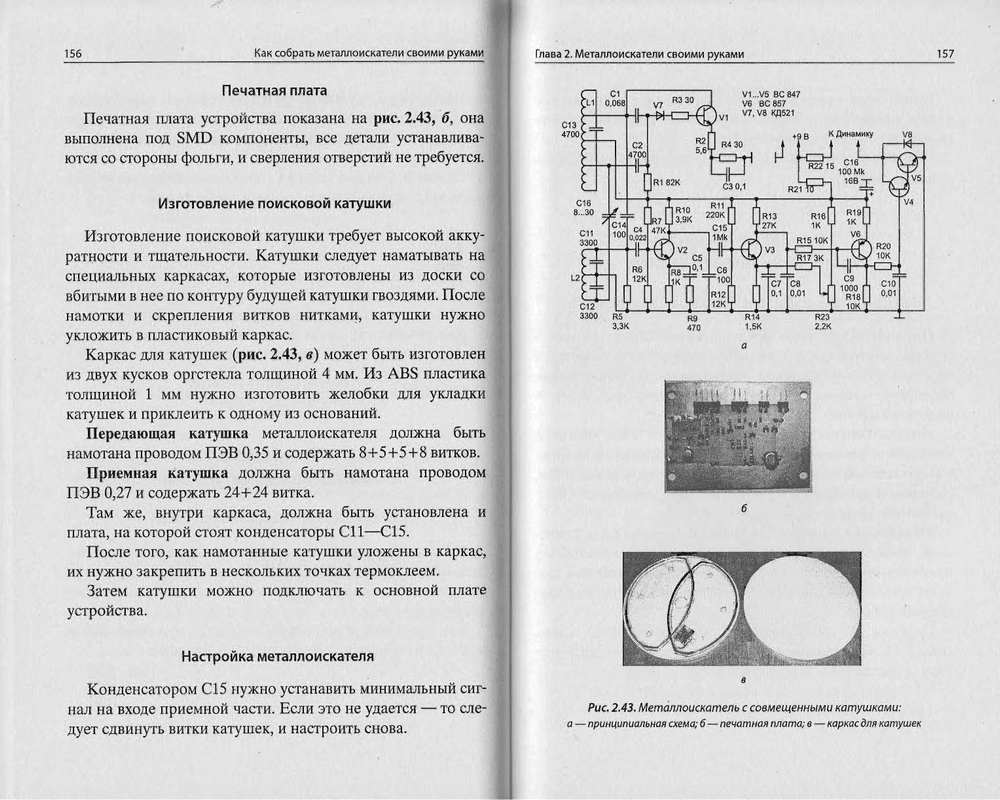

Есть несколько вариантов разводки плат своими руками. На следующих рисунках показаны схемы подключения плат металлоискателя на двухконтурном генераторе, трансформаторе, транзисторе и микросхеме K561LE5.
Электронику, сделанную своими руками, следует поместить в пластиковый корпус, чтобы исключить помехи.

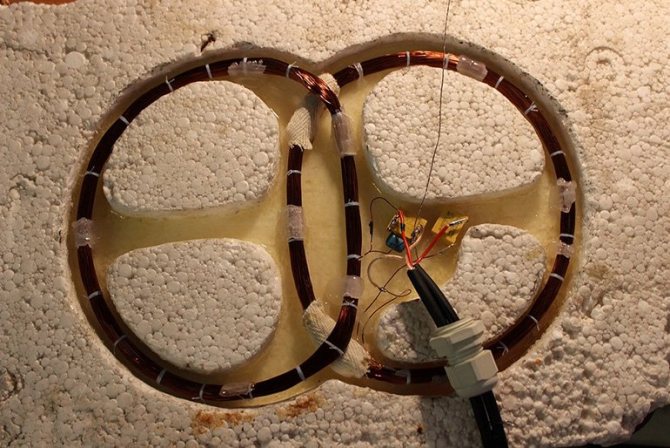

Как сделать катушку
Применяется эмалированный медный провод диаметром 0,4-0,6 мм и рамка необходимого размера. Диаметр рамки зависит от цели использования металлоискателя:
- 14-18 см — для поиска мелких украшений;
- до 9 см — подходит для поиска фурнитуры и профилей;
- 22-50 см — для поиска крупных и глубоко закопанных предметов.
Также для правильной работы металлоискателя необходимо следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в Интернете с помощью калькулятора.
Катушкодержатель можно купить в магазине или изготовить самостоятельно. Для этого подойдет фанера или прочный пластик. Лучше использовать пластик (поликарбонат, компьютерный диск, ведро), так как он меньше всего влияет на электромагнитное поле и не впитывает влагу.
Если микросхема используется в DIP-корпусе, детали располагаются, как показано на рисунке ниже.
Разновидности металлодетекторов
На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:
- Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
- Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
- Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
- Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
- Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
- Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
- Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
- Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».
Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.
Настраиваем металлодетектор «Пират» с помощью резисторов
Если все детали были установлены правильно, металлоискатель начнет работать сразу же при первом подключении к питанию. Для работы такому прибору необходимо напряжение 9-12 В. Проще всего использовать батарейку типа крона. Одной такой батарейки хватает на 3-6 часов непрерывной работы.

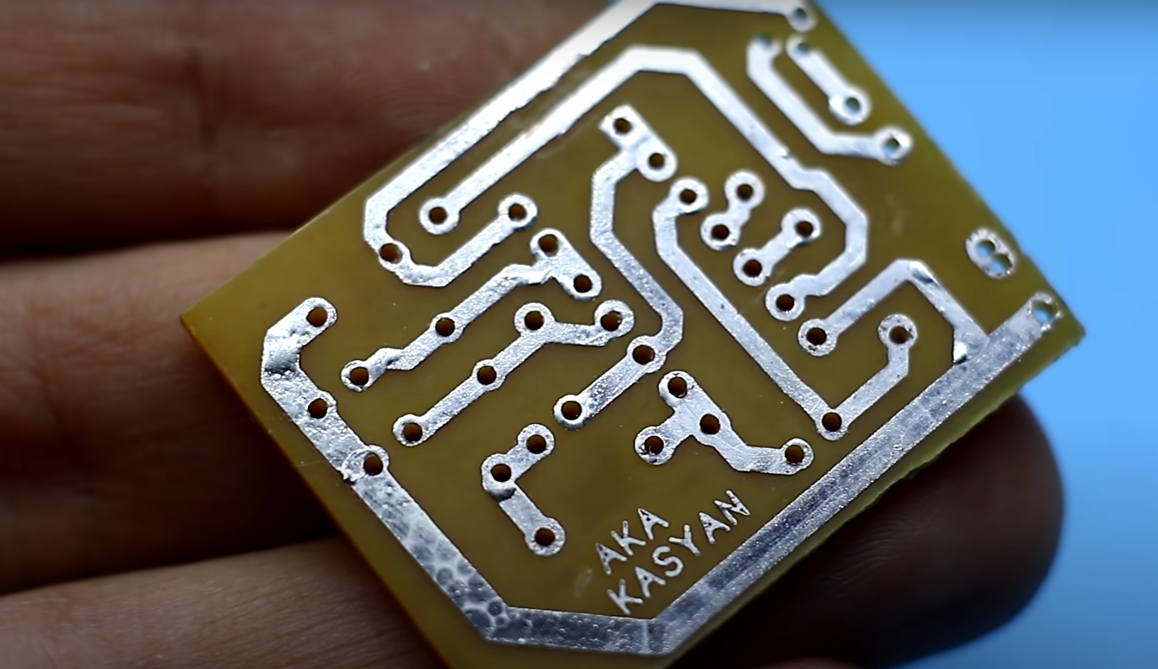

Готовая плата для пирата
Когда металлодетектор включится, он начнет издавать характерное гудение (именно оно при поиске будет сигнализировать о находке). Необходимо произвести настройку. Подкручиваем резистор 10 кОм до щелчков, затем выкручиваем немного в обратную сторону, до исчезновения сигнала.
При помощи резистора на 100 кОм производим более точную настройку над металлическим предметом (настраиваем необходимую чувствительность).
При желании можно установить на контакт от питания переключатель, тогда металлоискатель будет включаться кнопкой. Это облегчит его эксплуатацию, каждый раз не нужно будет вытаскивать батарейку.

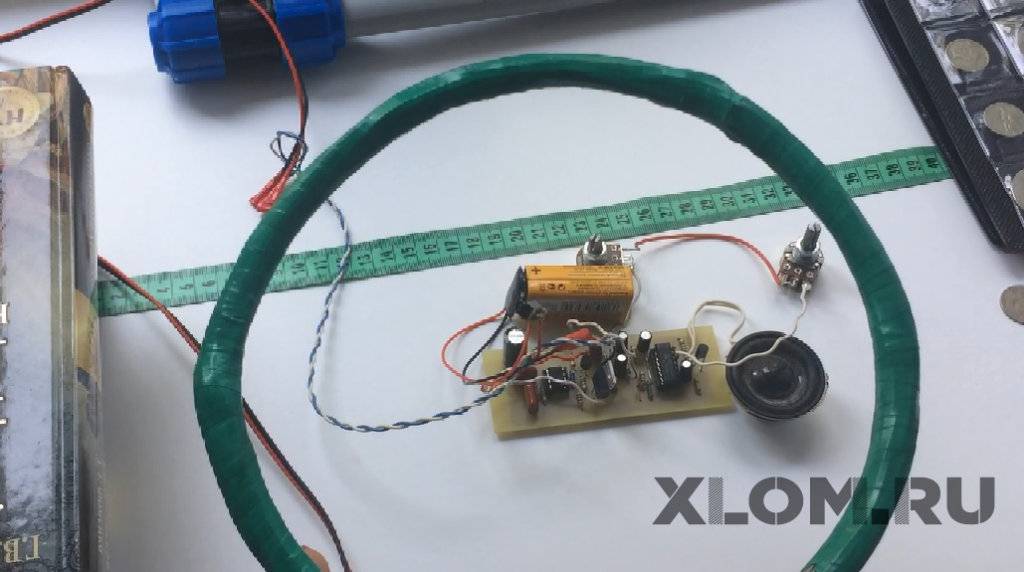

Собранный блок металлоискателя с динамиком и батарейкой Крона
Типовый металлоискатель с двумя генераторами

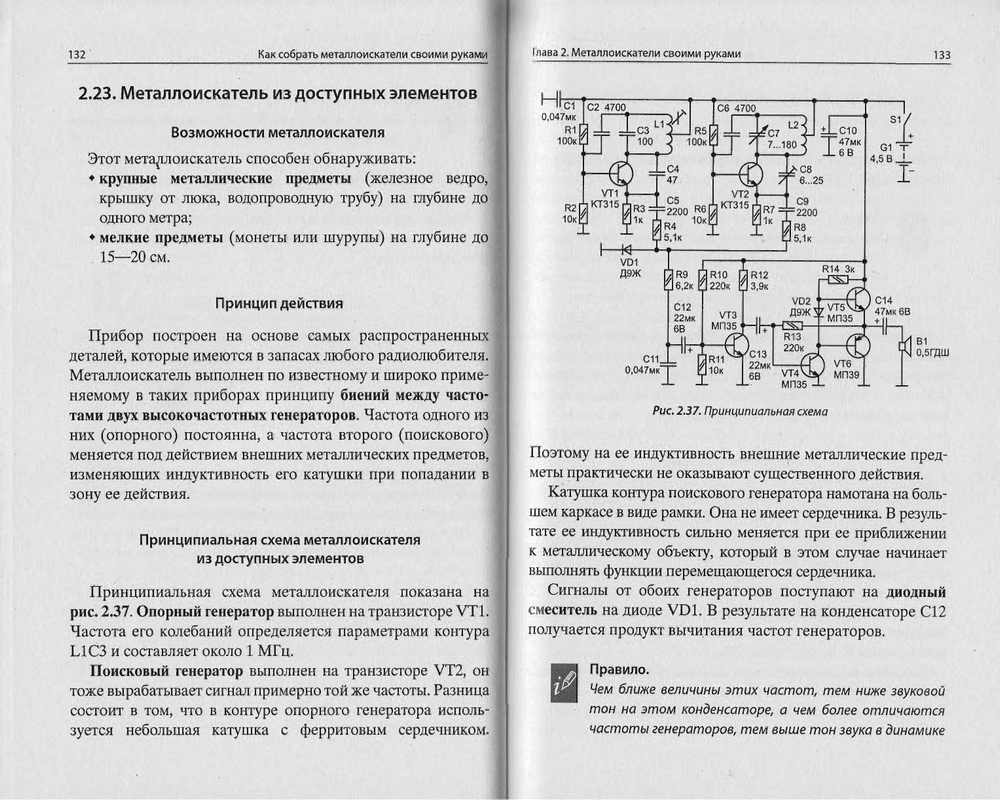

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.
Рис. 10. Схема металоискателя с двумя генераторами.
Рис. 11. Принципиальная схема блока-генератора для металлоискателя.
Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.
Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.
Инструкция по созданию простого пляжного металлоискателя
Как влияет катушка на работоспособность металлоискателя
Катушка — это основная деталь металлодетектора, генерирующая ЭМП. Разрабатывая схему будущего прибора, следует грамотно рассчитать параметры этого узла и довести их до оптимальных значений.
Оптимальные размеры
Крупные диски обеспечивают эффективное излучение ЭМП и глубокое «просвечивание» почвы. Но если в сканируемой области окажется крупный и бесполезный предмет, металлоискатель определит его как искомую мелочь.
Крупные диски обеспечивают эффективное излучение.
Стандартный диаметр приемника для обнаружения металлических профилей и арматуры составляет 20-90 мм. При желании заняться поиском «пляжного золота» используются параметры 130-150 мм, а для крупного железа — 200-600 мм.
Монопетля
Классический вариант катушки называется одинарной петлей или монопетлей. Конструкция представляет собой кольцо из нескольких витков медного провода, которое может применяться на любой почве, обеспечивая точную локализацию находки.
Инструкция по изготовлению
Чтобы изготовить диск, генерирующий ЭМП из медной проволоки, нужно придерживаться руководства:
- Для наматывания провода будет использоваться деревянная основа с направляющими. Между этими элементами выдерживается расстояние, которое соответствует диаметру основания.
- Проволока наматывается по периметру в 20-30 витков на каждое крепление. В отдельных точках ее усиливают изолентой.
- Дальше следует снять обмотку с проволоки и придать ей эстетичную форму.
- В завершение контур подключается к устройству и проверяется на работоспособность.
Чтобы изготовить диск, проволока наматывается по периметру.
Расчет индуктивности
Выбирая схему изготовления металлоискателя, следует рассчитать индуктивность. Даже если вы конструируете прибор из готовых деталей, этот параметр нужно проверить путем измерений или расчетов, чтобы не столкнуться со сбоями на этапе проверки почвы.
Существуют различные программы и онлайн-калькуляторы для расчета индуктивности. Также можно воспользоваться ручным методом, придерживаясь следующей инструкции:
- Укажите параметр индуктивности L из технического паспорта МД и габариты петли D. I и t берутся оттуда же или указываются индивидуально. Типовые характеристики выглядят примерно так: L = 10 мГн, D — 20 см, I = t = 1 см.
- С помощью монограммы уточните число витков — w.
- Определите коэффициент укладки k = 0,5 по размерам (ширина и высота катушки), продиагностируйте площадь сечения петли и площадь чистого медного проводника.
- Разделив S на w, определите диаметр обмоточного провода и сечение основного проводника — d.
- Если показатель d составляет 0,5-0,6 мм, расчет выполнен правильно. В других случаях потребуется увеличить или уменьшить I и t катушки.
Корзинка
Корзинкам свойственны идентичные особенности, что и монопетлям. Они гарантируют стабильную работу и умеют различать металлы.
Корзиночные приемники выпускаются в плоской или объемной конфигурации. При этом электрические параметры 2 вариантов сопоставимы.
Корзинки гарантируют стабильную работу и умеют различать металлы.
Начинающему мастеру следует выбрать плоскую корзинку. Для изготовления прибора «под золото» подойдет старый компьютерный диск с тонкой и слабой металлизацией никелевым покрытием. Расчет номограммы для плоского изделия не требуется.
Определение поправочного коэффициента
Чтобы определить поправочный коэффициент, следует:
- Уточнить значение диаметра D2, чтобы оно соответствовало внешнему диаметру оправки с исключением 2-3 мм, и взять D1 = 0,5D2. Подобные параметры являются оптимальными для любительского прибора.
- Используя формулу, необходимо определить число витков и диаметр провода с изоляционным покрытием.

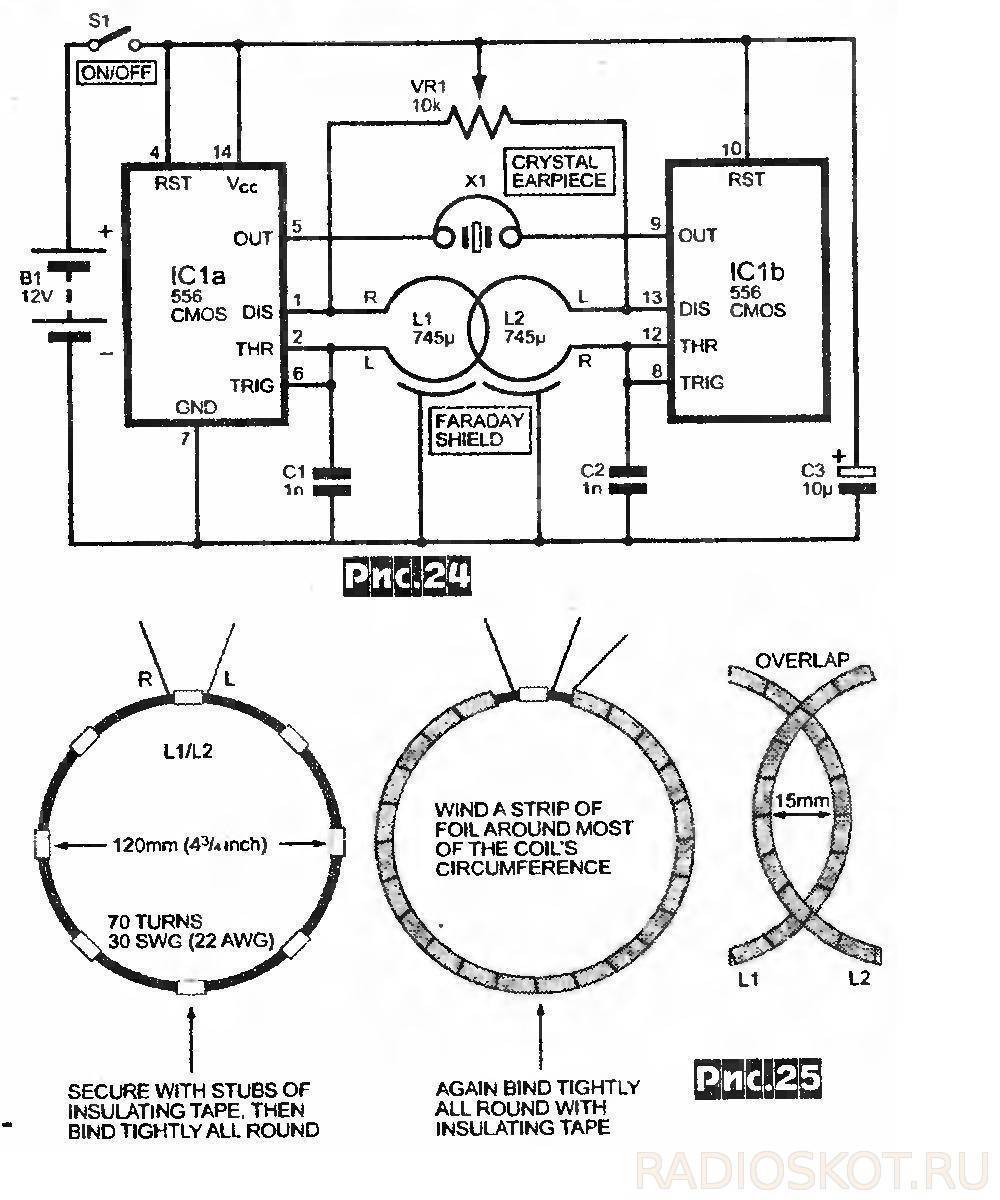

ДД катушки
Маркировка ДД используется для двойных детекторов. Подобная катушка состоит из 2 идентичных частей, которые складываются со специфическим пересечением.
ДД катушки состоят из 2 идентичных частей.
При правильном балансе плеч ДД электромагнитное поле перемещается в зону пересечения. Любые неоднородности в пространстве сопровождаются генерацией сильного сигнала.
Как самостоятельно закрепить
Готовый каркас для катушки металлоискателя можно купить в любом тематическом магазине. Однако стоимость заготовки бывает неоправданно высокой, поэтому пользователи отдают предпочтение самодельным аналогам.
Кто-то использует фанерный лист, но этот материал обладает свойством поглощения ЭМП. Поэтому лучше выбрать компьютерный CD-диск или тарелку из пластика. 2 конструкции соединяются друг с другом, а в качестве оправки используется сотовый поликарбонат.
Примеры находок
Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.
Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.
Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.
Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.
Подготовка “Пирата” к работе
Плату металлодетектора необходимо защитить от внешних воздействий. Для этого нужно поместить ее в пластиковую коробочку.
Штангу можно изготовить из отреза ПВХ трубы. Если сделать несколько соединяющихся друг с другом отрезов, получится портативная складная штанга.
ПВХ трубки для изготовления штанги металлоискателя
Катушку следует туго стянуть изоляционной лентой. Ее так же можно поместить в самодельную защиту.
Штангу можно не изготавливать вовсе. Ваш металлодетектор будет состоять из коробочки с платой и катушки с проводом. Его при необходимости можно крепить к любой подручной “палке” скотчем непосредственно на месте.
Один из простых металлоискателей с дискриминатором «Megatron»
Пошаговая инструкция по сборке простого металлоискателя
Берём провод 14 м диаметром 0,65 мм, пластмассовую крышку для ведра, 16 гвоздей-метизов 30 мм, малярный скотч, компоненты для печатной платы, батарейку, наушник от гарнитуры, лист из поликарбоната, полимерные трубки, металлический контейнер.
- Чертим на фанере окружность диаметром 150 мм и вырезаем её.
- Забиваем метизы по краям окружности.
- Закрепляем проволоку и сворачиваем её в 30 плотных витков.
- Обматываем катушку малярным скотчем для изоляции.
- Делаем вторую катушку по тому же принципу.
- Изготавливаем по схеме приемопередающее устройство.
- Берём наушник из гарнитуры для передачи звукового сигнала.
- Ставим электронную плату и батарею в приготовленную коробку.
- Размещаем катушки на поликарбонатном листе.
- Изготавливаем штангу из труб, создаём ручку в виде полукольца.
Тестируем металлоискатель сначала в искусственных условиях, разбросав разные предметы по полу, затем на природе.
Параметрический прибор обнаружения металлов
Данный агрегат используют для поиска труб и чёрных металлов. В основе параметрического прибора лежит транзистор МП40, который можно заменить на КТ361. Действует на низких частотах. В момент обнаружения металла издаёт низкий звук на частоте 50 Гц.
Как самостоятельно закрепить катушку
Каркас катушки выполняется из фанеры или CD-дисков. Стоит учитывать, что доска обладает низкой влагоустойчивостью. Обматываем диски изолентой или скотчем, оставляя между ними расстояние 5–7 мм.
Импульсный параметрический прибор
Работает на ферритовой антенне, которая испускает волны на средних частотах. Обладает низким энергопотреблением. Источниками питания служат батарейки АА. Недорогие комплектующие и простые чертежи позволяют спаять конструкцию самостоятельно. Импульсное устройство требует отладки.
Приемопередающие металлоискатели
Нацелены на поиск цветных и драгоценных металлов. Внутри прибора стоит катушка ДД, создающая излучение 2000–2500 Гц. Волны проникают на глубину 70 см, где выискивают чугун и сталь. На уровне 20 см прибор регистрирует на сплавы чёрных металлов, на уровне 10 см – цветные металлы.
Как собрать печатную плату металлоискателя своими руками
Переводим распечатанный дизайн платы на медную пластину при помощи лазерного принтера. В итоге получаем зеркальное отображение конструкции платы. Заполняем плату элементами: добавляем транзисторы, конденсаторы, резисторы, провода питания, катушки. Наматываем на катушку витки. Настраиваем частоту для катушек.
Испытание металлоискателя
Размещаем на любой поверхности металлические предметы и оцениваем работу металлоискателя. Определяем расстояния, на которых устройство начинает реагировать на разные типы металла. Далее испытываем прибор в естественных условиях. Во время поиска нужно сохранять медленную скорость и стараться охватить большую площадь.
