Что такое манометр

Манометр — это физический прибор, который позволяет измерять давление. Чаще всего, его используются на производстве. Там, где повышенное давление жидкости или газа может привести к взрыву или другой опасной ситуации. Самый простой манометр — пружинный.

Также существует мембранный тип. В этом случае строение устройства другое и для измерения применяется мембрана, состоящая из двух пластинок. Мембрана чувствительна к высокому давлению. Один конец мембраны соединен с держателем, а другой конец посредством тяги сообщается с секторным механизмом, преобразующим изменение давление в круговой ход стрелки.

Выбор конкретного типа манометра зависит от того, в каких условиях его предстоит эксплуатировать людям. Некоторые модели используются для того, чтобы работать только с жидкостью, другие измеряют исключительно газовое давление. Механические манометры отличаются высоким уровнем точности и не намного уступают цифровым аналогам.

Помимо производства, диагностики автомобилей, эти приборы также используются в медицине для того, чтобы измерять артериальное давление у человека и вовремя диагностировать гипертонию или гипотонию. В манжету нагнетается воздух (это происходит при механическом нажатии на специальную «грушу» или путем нажатия кнопки в современных электронных вариантах), стрелка отклоняется до тех пор, пока не достигнет максимального значения. После постепенного стравливания воздуха, стрелка начинает движение в обратном направлении в сторону нуля. У электронных моделей вместо стрелки имеется дисплей с цифровой шкалой. Медицинская версия прибора называется тонометром, так как она измеряет не только давление, но и пульс человека.

Тонометры используются не только врачами в больницах и поликлиниках, а их также применяют в домашних условиях. Результаты измерений становятся известными уже через несколько секунд после нажатия кнопки включения. На дисплее отображаются цифры артериального давления, а также параметры, показывающие частоту сердечных сокращений, или пульс. При любом отклонении от нормы пациенту прописывается медикаментозное лечение.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!
Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

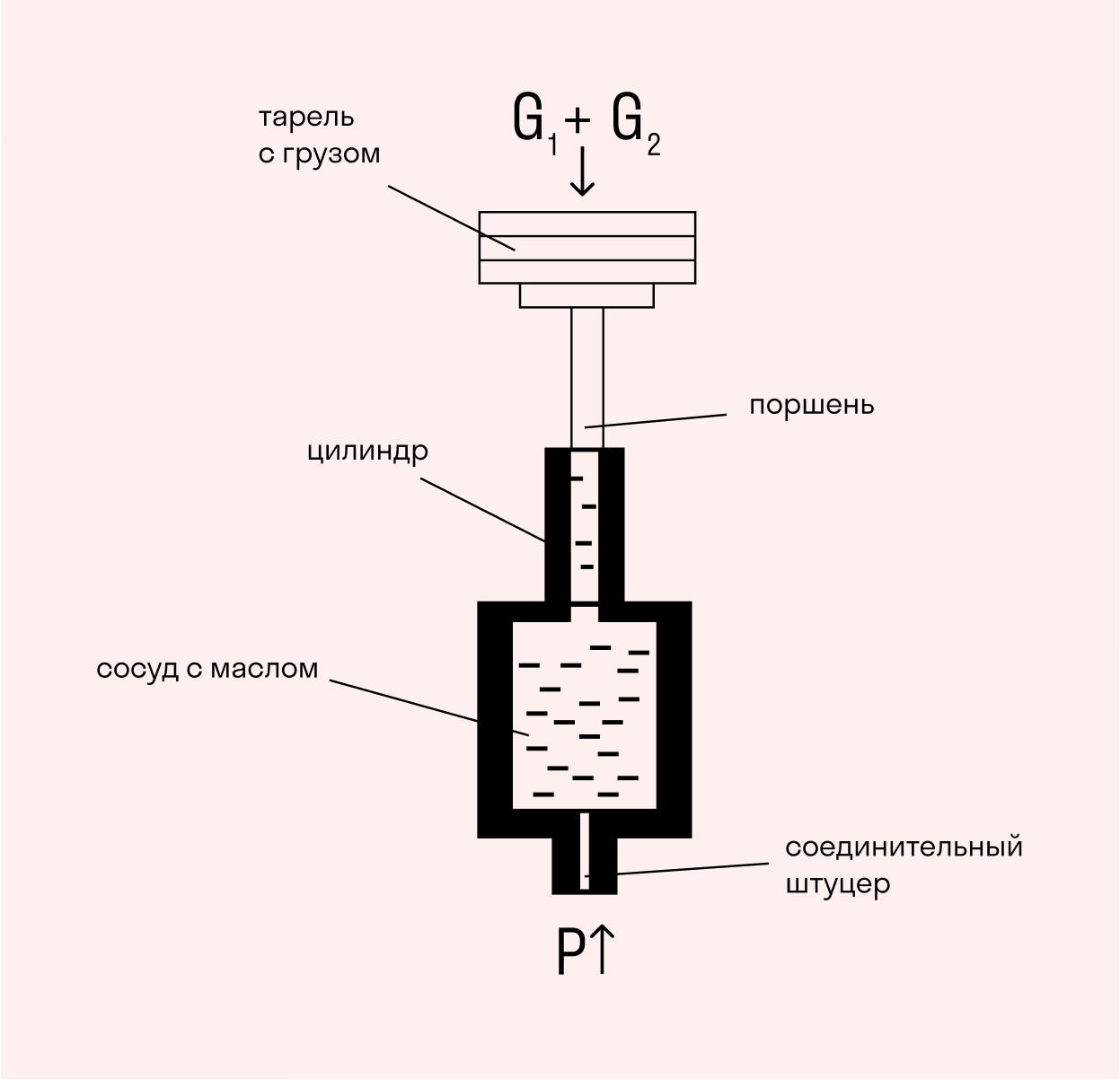

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

, где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Как подобрать манометр «

В настоящее время на рынке Украины присутствует огромное количество однотипных манометров с разными обозначениями. Каждый Производители манометров пытается выделить именно свою продукцию.

Как разобраться в предлагаемом разнообразии, не запутаться, купить действительно качественный и нужный манометр?

Определение типа контролируемого давления?

Манометр – для измерения избыточного давления. (давление выше атмосферного) Вакуумметр – для измерения вакуумметрического давление (давление ниже атмосферного) Мановакуумметр – для измерения как вакуумметрического, так и избыточного давления. Напоромер – для измерения низкого избыточного давления. Тягомер – для измерения низкого вакуумметрического давления. Тягонапоромер – для измерения низкого как избыточного так и вакуумметрического давления.

Подбираем пределы измеряемого давления: напримерот 0 МПа до 1,6МПа.

Как правило, для замены прибора рекомендуется купить прибор с аналогичными диапазонами измеряемого давления. Можно подбирать приборы с другими единицами измерения давления. Например манометр показывающий давление в Кгс/см2, Атм, Бар, можно легко заменить на манометр показывающий давление в МПа и Кпа. Перевод давления предельно прост:

1МПа=1000кПа; 1кПа=0,001МПа; 1кгс/см2=0,1МПа=100кПа; 1bar=0,1МПа=100кПа; 1Атм=0,098МПа=98кПа;

1мм.рт.ст=0,000133МПа=0,133кПа; 1мм.вод.ст=0,00001МПа=0,01кПа

Если Вы подбираете диапазон давлений прибора самостоятельно, рекомендуем Вам выбирать прибор таким образом, чтобы его средние показания были в 2/3 или в 3/4 шкалы деления прибора.

Подбираем прибор по назначению:

• Если Вам необходимо купить манометр для измерения давления неагрессивных сред: воздуха, жидкости, газа, пара, масла, в температурном диапазоне от -40 до +150С. Вам подойдет обычный общетехнический манометр или вакуумметр. ДМ 05063, ДМ05100, ДМ05160, ДМ 05 МП-3-У.
• Вы хотите купить манометр для измерения кислорода, ацетилена, пропана, аммиака? Это специальные манометры, имеющие свои технологические особенности. Манометры для кислорода выпускаются с обезжиренным механизмом, так как даже незначительное взаимодействие чистого кислорода с маслом может привести к взрыву. Корпус кислородных манометров окрашивается в синий цвет. Внутренний механизм аммиачного манометра должен быть коррозионностойким.
• Манометры для измерения давления агрессивных сред выпускаются с коррозионностойким внутренним механизмом и корпусом.
• Если Ваш манометр подверженн вибрации (копрессора, прессы, станки, работающее оборудование и т.д.), рекомендуем купить виброустойчивый, глицеринонаполненный манометр.
• Электроконтактные манометры – это манометры с электроконтактной группой. Манометр предназначен для измерения давления, а также для управления внешними электрическими цепями, сигнализации минимального, максимального давлений или позиционного регулирования. С помощью дополнительных стрелок на шкале манометра можно задавать минимальные и максимальные диапазоны давления, соответствующие точкам замыкания электрический цепи.
• Эталонные манометры – манометры для особо точных измерений. Применяются для поверки общетехнических манометров.
• Термоманометры – приборы для одновременного измерения давления и температуры.

Существуют также и другие типы манометров специального назначения: дифференциальные, самопишущие, железнодорожные, судовые и др. Заказ таких манометров происходит в соответствии с конкретным проектом, либо под определенное оборудование, поэтому мы не будем подробно останавливаться на этих типах.

Подбираем размеры корпуса.

50, 63мм – подбирается, когда манометр должен быть компактным и легким, например, устанавливается на переносном оборудовании или в свободном доступе для визуального контроля показаний (сварочный аппарат, кислородный баллон, и т.д.) 100мм — наиболее удобен для визуального контроля показаний. Используется в большинстве случаев. 160мм, 250мм – используется для удобства контроля показаний визуально удаленных приборов, например на высоко расположенном трубопроводе под потолком в котельной.

Стандартные шкалы манометров

⇐ ПредыдущаяСтр 2 из 4Следующая ⇒

0,6; 1,0; 1,6; 2,5; 4,0

6 10 16 25 40

60 100 160 250 400

600 1000 1600 кгс/см2

Билет №9

Подбор манометров по разрешенному рабочему давлению

На шкале манометра должна быть нанесена красная черта, соответствующая разрешенному рабочему давлению. Красная черта ставится на 2/3 шкалы манометра.

Если нужно подобрать манометр по разрешенному давлению Рразр, то

и подбирают ближайшее большее значение из манометрического ряда.

Пример

Подобрать шкалу манометра, если Рразр = 10 кгс/см2

Такой шкалы нет, поэтому шкала выбирается от 0 до 16 кгс/см2.

Билет №10

Нарисовать схему контроля и регулирования давления

Давление верха колонны регулируется, регулирующий клапан стоит на выходе паров дистиллята с верха колонны.

Р-давление

R-запись

C-регулирование

A-сигнализация

Схема контроля давления:

Билет №11

Температура (определение) и температурные шкалы. Классификация приборов для измерения температуры

Температурой называют физическую величину, характеризующую тепловое состояние тела.

Температуру в термодинамической шкале обозначают в 0К, а в практической шкале — в 0С.

Т= (t+273,15)

Классификация приборов для измерения температуры

По принципу действия приборы делят на следующие группы:

1. Термометры расширения.

2. Манометрические термометры.

3. Термометры сопротивления (работают в комплекте с логометрами и мостами).

4. Термопары (в комплекте с милливольтметрами и потенциометрами)

5. Пирометры излучения.

Билет №12

Требования, предъявляемые к манометрам

Перед установкой манометра производят его внешний осмотр.

Не допускается применять манометры, если:

1) истёк срок их поверки;

2) отсутствует пломба с отметкой о проведении поверки (на пломбе указывают квартал и год поверки);

3) при отсутствии давления стрелка не возвращается к нулевой отметке;

4) разбито стекло или имеются другие повреждения

5) отсутствует красная черта

Билет №13

Манометрический термометр

Принцип действия основан на зависимости давления в замкнутой термосистеме от измеряемой температуры.

Устройство:

1 — манометрическая часть;

2 – капилляр;

3- термобаллон.

Прибор состоит из термобаллона, капилляра и манометрической части. Эта термосистема (1, 2, 3) заполняется газом, жидкостью или смесью жидкости с ее насыщенным паром. Термобаллон помещают в зону измерения температуры. При нагревании термобаллона давление рабочего вещества внутри замкнутой системы увеличивается. Увеличение давления воспринимается манометрической пружиной, которая воздействует через передаточный механизм на стрелку или перо прибора. Шкала градуируется в 0С. В качестве манометрической части могут быть: ОБМ, МТ, ЭКМ, МСС. Длина и диаметр термобаллона могут быть различны. Термобаллон обычно изготавливают из стали или латуни, капилляр — из медной или стальной трубки с внутренним диаметром от 0,15 до 0,5 мм. Длина капилляра может быть до 60 метров. Для защиты от механических повреждений капилляр помещают в защитную оболочку из оцинкованного стального провода.

Эти приборы измеряют температуру в интервале от — 1200С до + 6000С. Различают манометрические термометры:

1. Газовые – (заполняются азотом, аргоном или гелием).

2. Жидкостные — (заполнитель — полиметилсилоксановая жидкость)

3. Конденсационные — термобаллон частично заполняются низкокипящей жидкостью (ацетон, фреон); остальное его пространство — пары этой жидкости.

Манометрические термометры бывают: показывающими, самопишущими, контактными. Основная их погрешность ±1,5%. Манометрические термометры широко применяются в химических производствах. Они просты по устройству, надежны в работе и при отсутствии электропривода диаграммной бумаги взрывопожаробезопасны. Основной их недостаток — интерционность.

Билет №14

⇐ Предыдущая2Следующая ⇒

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

Преимущества работы с использованием манометров

На самом деле, преимущества в работе с манометрами очевидны. Во-первых, это универсальное устройство, которое помогает держать под контролем уровень давления. Во вторых, это точность измерения, а в том числе и аритмии.

Третье преимущество – дешевизна. Такое устройство может позволить себе каждый, потому что он имеет невысокую цену

И четвертое, очень важное преимущество в том, что это устройство надежное, при чем, надежность его не ухудшается даже при длительной эксплуатации. Еще одно важное свойство – это возможность эксплуатации в любых условиях. Стоит отметить, что без такого приборы работа на предприятии, в котором необходимы измерения давления, значительно затрудняются

Ведь зачастую именно это небольшое устройство и держит под контролем весь производственный процесс. Это доп. оборудование – незаменимый помощник во многих отраслях

Стоит отметить, что без такого приборы работа на предприятии, в котором необходимы измерения давления, значительно затрудняются. Ведь зачастую именно это небольшое устройство и держит под контролем весь производственный процесс. Это доп. оборудование – незаменимый помощник во многих отраслях.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Что нужно знать для установки манометров?

Чтобы произвести установку манометра необходимо использовать дополнительное оборудование. Для установки на трубу применяют трехходовые краны и игольчатые вентили. С целью защиты приборов применяют демпферные блоки, мембранные разделители, а также петлевые отборные устройства.

Трехходовой кран под манометр.

С помощью трехходового шарового или пробкового крана производят подключение прибора к оборудованию, в частности к трубопроводу. Можно также устанавливать двухходовой кран, в котором предусмотрен ручной сброс давления, при отключении прибора. Не стоит использовать стандартные шаровые краны, поскольку после его закрытия, механизм прибора продолжает оставаться в течение какого-то времени под давлением среды, в результате чего он может преждевременно выйти из строя. При давлении до 25 кгс/см2 это наиболее распространенный вид соединения. Если давление высокое – нужно использовать игольчатые вентили. Нужно учитывать, приобретая кран, соответствие резьбы манометра и резьбы крана.

Демпферный блок.

Демпферный блок необходим, чтобы гасить пульсацию измеряемой среды. Его устанавливают перед манометром. Резкое и частое изменение давления измеряемой среды создает пульсацию, которую необходимо гасить, чтобы измерить давление среды.

Пульсацию в трубопроводе создают насосы, в которых не предусмотрено устройство плавного спуска, а также установка большого количества шаровых кранов и дисковых затворов, открытие которых создает гидравлические удары.

Разделители сред мембранные.

Мембранные разделители сред – защитное устройство, назначение которого предохранять механизм прибора от попадания в измеряемую среду агрессивных, абразивных и кристаллизующихся сред. Выбирая это дополнительное устройство, нужно, чтобы резьба манометра и мембранного разделителя совпадала.

Блок клапанный игольчатый.

С его помощью подключают к технологическому оборудованию датчики избыточного, абсолютного давления, давления-разрежения, манометров. Этот блок дает возможность производить дренаж импульсной линии, а также сбрасывать давление перед демонтажем прибора. Используя клапанный игольчатый блок, можно подключать метрологическое оборудование для контроля, не производя отключение датчика от измеряемой среды.

Правила, которым нужно следовать при установке манометров:

1. Производить подключение манометра к системе необходимо при отсутствии давления в трубопроводе.
2. При установлении прибора, циферблат должен быть ориентирован вертикально.
3. Вращение прибора нужно осуществлять за штуцер с использованием гаечного ключа.
4. Недопустимо применять усилие к корпусу прибора.

Превышение давлением теплоносителя предельной величины

Если процесс эксплуатации сопровождается частыми «подрывами» предохранительного клапана, следует проанализировать возможные причины происходящего:

• заниженная емкость расширительного бачка;
• завышенное настроечное давление газа/воздуха в бачке;
• неправильно выбрано место установки.

Наличие бачка емкостью от 10 % полной емкости системы отопления является практически стопроцентной гарантией исключения первой причины. Впрочем 10 % не являются минимально возможной емкостью. Грамотно спроектированная система может нормально работать и при меньшей величине. Однако определить достаточность емкости бачка сможет только специалист, владеющий методикой соответствующего расчета.

Вторая и третья причины тесно взаимосвязаны между собой. Предположим, что воздух/газ накачан до 1,5 бара, а место установки бачка выбрано вверху системы, где рабочее давление, допустим, всегда ниже 0,5 бара. Газ всегда будет занимать весь объем бачка, а расширяющийся теплоноситель останется снаружи. Внизу системы теплоноситель будет давить на трубы теплообменника котла особенно сильно. Регулярный «подрыв» предохранительного клапана будет обеспечен!

Типы измерительных приборов

Манометры — это компактные приборы, предназначенные для измерения избыточного давления рабочей среды. С их помощью производится визуальный контроль за технологическим процессом. Технологическое оборудование может разрушиться при увеличении максимального значения.

Для многих встает проблема, какие бывают манометры и для чего. В зависимости от типа среды, способа снятия показаний и места установки различают следующие виды:

• В зависимости от измерительного механизма:
  • мембранные;
  • пружинные;
  • жидкостные;
  • электроконтактные;
  • дифференциальные.
• По функциональной нагрузке:
  • показывающие;
  • измерительные;
  • сигнализирующие;
  • образцовые;
  • высокоточные;
  • управляющие,
  • контрольные,
  • специальные.
• По типу корпуса:
  • виброустойчивые;
  • взрывозащищенные,
  • коррозионно-стойкие.
• По месту расположения:
  • технические;
  • судовые;
  • железнодорожные.
• По способу отображения информации:
  • стрелочные;
  • самопишущие;
  • жидкостные.

Пружинный прибор предназначен, чтобы измерять показатели повышенной нагрузки жидкости или газа. Технология измерения основана на способности деформирования под действием нагрузки. К пружине закреплена указательная стрелка. Перед стрелкой располагается панель с расчерченной шкалой.

В другом варианте такого прибора выступает трубка Бурдона. Она имеет форму полусферы и, с одной стороны, глухая. Подаваемая нагрузка разгибает трубку, а одновитковая пружинка с индикаторной стрелкой поворачивается вокруг оси на угол расправления.

Мембранные измерители отличаются от пружинных приборов принципом измерения. Работают они за счет пневматической компенсации. Прогибание мембраны зависит от приложенной нагрузки.

Вариантов измерительных механизмов множество:

• мембрана плоская гофрированная;
• сильфонная мембрана.

Жидкостные манометры работают по образу сообщающихся сосудов. В них два столба жидкости уравновешиваются. Можно сказать, что таким способом измеряется гидростатическое давление. На одной из трубок находится шкала. Приборы имеют малый диапазон измерения 10−100 Па и поэтому используются в лабораториях.

Электроконтактные измерители используются для определения значений разряжения (вакуума). К ним относятся вакуумметры и мановакуумметры. Работают с нейтральными жидкостями и газами, потому что изготавливаются из стали и латуни.

Образцовые манометры, по сути своей, являются эталонами, при помощи которых происходит проверка исправности рабочих манометров. Они имеют высокую точность благодаря зубчатой передаче передаточного механизма.

Специальные манометры названы так, потому что предназначены для измерения давления газов одного типа. Например, ацетилена, аммиака, кислорода и прочих. На передней части прибора указывается назначение, а его корпус окрашивается в определенный цвет:

• черный — углекислота;
• синий — кислород;
• красный — пропан;
• желтый — аммиак.

Виброустойчивые приборы предназначаются для отслеживания высокого скачкообразного давления или для сред, вызывающих сильные вибрации.

Самопишущие приборы производят измерения и сразу же производят запись результатов в виде диаграммы.

Судовыми манометрами производится измерение воды и пара в котлах, масла и дизельного топлива для силовой установки. При работе в условиях повышенной влажности они должны быть влаго- и виброустойчивыми.

Железнодорожные, как видно из названия, используются в локомотивах и подвижных составах железнодорожного транспорта. Их особенностью является преобразование полученных результатов в электронный и другой вид.

Дифференциальные приборы относятся к категории сложного оборудования. Работа измерителя основана на деформировании нескольких блоков, входящих следящий механизм. Определение показаний происходит после уравновешивания блоков, когда стрелка перестает перемещаться.

Каждый прибор имеет погрешность измерений и манометры не исключение. Они делятся на несколько точностных классов:

1. 0,15;
2. 0,25;
3. 0,4;
4. 0,6;
5. 1,0;
6. 1,5;
7. 2,5;
8. 4,0.

Каким образом проводится поверка манометров.

Существует два вида поверки прибора.

Первичная – поверка, проводимая заводом изготовителем перед тем, как прибор пускают в продажу. Об этом свидетельствует клеймо на стекле или на корпусе прибора и соответствующая отметка в паспорте манометра. Первичную поверку признают контролирующие организации и прибор разрешено эксплуатировать до окончания срока поверки, указанного в паспорте (1-2 года).

Переповерка прибора. После окончания срока первичной поверки, необходима переповерка манометра. Прибор, подлежащий переповерке должен быть исправен. Иначе он не пройдет переповерку и деньги, затраченные на эту процедуру, будут потрачены впустую. Перепроветка прибора производится специализированными организациями, имеющими соответствующее оборудование и лицензию, а также городскими центрами стандартизации и метрологии.

Компания УАМ является производителем манометров следующих видов: технические, аммиачные, электроконтактные, виброустойчивые, для агрессивных сред, точных измерений, железнодорожные, которые являются аналогами приборов, выпускаемых ведущими производителями. Аналоги нашей компании не уступают в качестве ведущим производителям высокоточных приборов данного направления товаров. Вы можете ознакомиться с технической характеристикой приборов и сравнить показатели разных видов манометров в сводной таблице приборов.

Типы определяемых давлений

Из школьного курса физики известно, что для расчетов пользуются тремя видами давлений. Среди них следующие:

• Атмосферное. Оно давно рассчитано и является постоянным для определенной точки земной поверхности. Атмосферное давление оказывает воздействие на все окружающие предметы в том числе и на человека. Но здоровый человек его не чувствует из-за уравновешивания внутренним давлением.
• Избыточное. Создается посредством нагнетательных установок при условии замкнутого пространства. Повышенное давление в основном используется для приведения силовых механизмов в движение от слабосильного двигателя.
• Пониженное (вакуумическое). Использование вакуумического давления обусловлено технологическими условиями. Созданное разряжение помогает втягивать рабочую среду в какую-либо емкость.

При обучении в институте появляется дополнительное понятие — абсолютное давление. Это сумма атмосферного и повышенного давлений.

Для снятия показаний должен выбираться соответствующий тип прибора.

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере

При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
Предел измеряемых значений

Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода

Какие виды существуют?
