Мангал из газового баллона

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Печь-барбекю своими руками — предмет гордости перед семьей и гостями. Фото

Сделанная собственными силами из газового баллона печь-барбекю станет ценным элементом кухни. Она прекрасно подойдет для кулинарных экспериментов в семейном кругу и изысканных блюд на дружеских вечеринках.

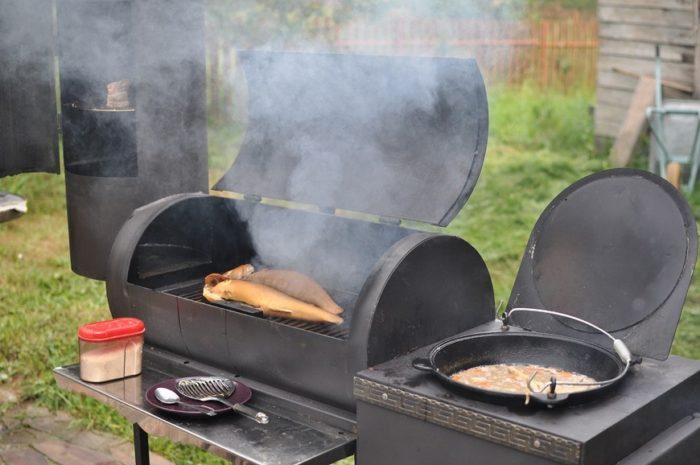

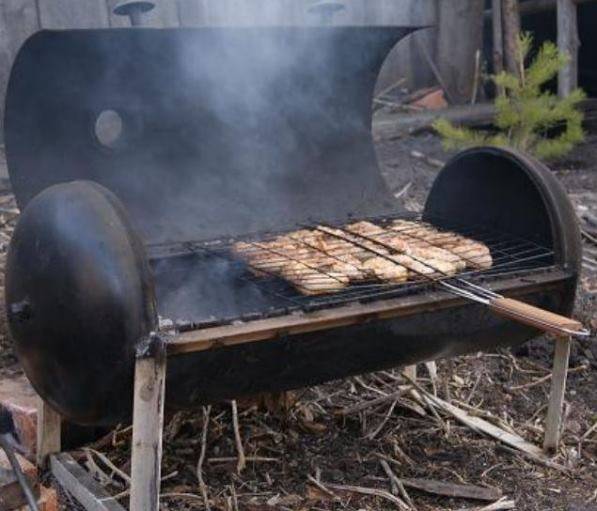

Фото 4. Процесс приготовления мяса в самодельном барбекю из газового баллона.

Благодаря своей мобильности печь для барбекю из газового баллона занимает любое положение на участке загородного дома. Ее можно установить рядом со зданием или в глубине сада.

Фото 5. Самодельное барбекю из газового баллона, декорированное под подводную лодку.

Только чтобы дым от печи не раздражал, нужно учесть направление ветра, чтобы он дул от дома или людей. Для этого достаточно передвинуть печь на подходящее место.

Фото 6. Барбекю из газового баллона, сделанное в виде паровоза. При изготовлении устройства можно воплотить самые смелые дизайны.

Если гостям понравится получившееся барбекю, они могут попросить хозяина сделать для них такую же печь. Если же у друзей или знакомых появится желание сконструировать ее самостоятельно, то они всегда будут знать, к кому обратиться за советом.

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

Длина окружности баллона, то есть его «периметр», составляет 96 см.
Этот показатель делят на «4», получается 24 см.
За точку отмера берут продольный шов цилиндрической части, то есть от него в две стороны откладывают по 24 см.
По метке проводят продольные линии, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
Концы продольных линий соединяют по периметру цилиндрической части. Разметку наносят мелом.

Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две.
Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Плюсы и минусы мангала из газового баллона

Достоинств у мангала из газового баллона довольно много. Среди них:

Оригинальный дизайн. Даже если делать мангал по чертежу из интернета, работа получится уникальной. Также можно добавить к конструкции разнообразные детали, ковку, чтобы мангал стал украшением участка.
Длительная эксплуатация. Газовый баллон создается с целью выдерживать нагрузку в несколько атмосфер, поэтому его производят из качественных материалов.
Стоимость. Учитывая тот факт, что сейчас газовые баллоны используются крайне редко, их легко можно купить с рук у дачников или автомобилистов за символическую плату.
Простое изготовление мангала. Простые модели можно изготовить буквально за один день, даже не имея соответствующего опыта.
Переносная конструкция. Ее с легкостью можно перемещать, если возникает такая необходимость.

Из недостатков такого мангала стоит выделить:

Техника безопасности. Этот вопрос нужно детально изучить перед тем, как приступать к работе. В противном случае при взаимодействии с болгаркой и другими инструментами баллон может взорваться и нанести увечья человеку. Это происходит, если не выпустить газ полностью.
Вес. Из-за толщины используемого металла мангал довольно массивен. По этой причине его достаточно сложно переносить одному. Для решения этой проблемы к устройству приделывают колесики.
Ограниченность в выборе сырья. Из-за ограниченной глубины использовать дрова для растопки довольно сложно.

Всех указанных недостатков при желании можно избежать. Достаточно соблюдать технику безопасности и проявлять креативность в этой творческой работе.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

Кирпичная беседка.
Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Мангал из газового баллона своими руками — пошаговая инструкция

Много информации в сети о том, как сделать мангал из газового баллона, но практически нет подробностей о том, как правильно изготовить с соблюдением пожарной и производственной мер безопасности. А так же нет точных размеров.

В данном примере вы найдете все размеры мангала и подробную инструкцию по изготовлению. Обойдемся без чертежей, просто нарисуем размеры на баллоне.

Первый этап

Заключается в подготовке баллона к резке болгаркой.

Для этого необходимо сделать следующее:

Стравить остатки газа. В баллоне часто остается конденсат, который испаряясь со временем, дает некий объем рабочего пропана.
Выкрутить запорный вентиль.
Вам понадобиться два газовых ключа №3 и №2. Третьим номером зажимаем воротник на баллоне и кладем на пол, вторым беремся за специальное место под ключ на вентиле. Откручиваем против часовой, как обычную резьбу.

Второй этап

Для выдавливания остатков газа и конденсата баллона его необходимо заполнить водой, промыть. Для надежности, чтобы не рвануло при резке, залить повторно 3-4 литра и выпарить на костре поставив баллон вертикально. После промывки можно приступать к разметке под резку.

Изготовление ножек для мангала из газового баллона своими руками

Ножки для мангала из газового баллона своими руками – фото наглядно это подтверждают – можно выполнить из любого материала: арматуры, профильной или круглой трубы, полосы толстого металла. Уголки или трубы распиливают на четыре части длиной около 50-70 см. Элементы приваривают к корпусу в ранее намеченных местах на одинаковом расстоянии друг от друга таким образом, чтобы они образовали прямоугольник правильной формы.

Мангал устанавливают на специальную опору, которая может быть оснащена колесами и полочками

На концы опорных ножек необходимо приварить квадратные пластины из металла, благодаря которым мангал будет более устойчивым на поверхности. Также можно воспользоваться двумя профилями из металла, соединенными параллельно двум другим ножкам внизу изделия.

При изготовлении ножек из листового металла следует вырезать две полосы длиной 40 см, шириной 20 см. Ленты изгибаются в виде дуги по диаметру изделия. К их концам привариваются ножки. Далее для создания необходимой жесткости и прочности к каждой паре ног внизу присоединяется поперечная планка. Между двумя стойками приваривается уголок длиной, соответствующей значению изделия.

Популярным и простым вариантом для ножек может служить конструкция от швейной машинки. Мангал может быть установлен на колеса, что даст возможность легко перемещать его по двору.
Если для ножек использовать профильную трубу, то они будут иметь вид перевернутой буквы «Т», а также они могут привариваться к середине изделия. Можно выполнить опору в виде рамы с полочкой внизу для размещения дров, угля, мисок и т. д.

Самодельный мангал можно выполнить в виде животного, ракеты или любого другого объекта — все зависит от творческой фантазии автора

Хорошим вариантом является изготовление ножек из арматуры и круглой трубы. В этом случае можно получить переносную конструкцию. К корпусу мангала привариваются куски труб необходимого диаметра, в которые вставляются прутья арматуры требуемой длины. Можно, наоборот, приварить отрезки арматуры и на них насадить куски труб подходящего диаметра. Однако следует учесть, что при движении мангала ножки могут выпадать. Поэтому рекомендуется для них нарезать резьбу. Изготовление различных вариантов опор можно изучить на видео «Мангал из газового баллона: изготовление опорных конструкций».

Преимущества и недостатки барбекю из баллона

Качественный мангал и ему подобные приспособления стоят довольно дорого. Если изготовить барбекю из баллона своими руками, себестоимость конструкции будет ниже. В результате не придется тратить крупную сумму. Другие преимущества такого решения:

значительная длина (порядка 120 см), что позволяет за один подход приготовить большое количество продуктов;
сравнительно простой процесс монтажа;
минимум используемых материалов, так как барбекю изготавливают из пропанового баллона;
основа конструкции — жаропрочный металл (стенка толщиной 3 мм);
присутствие крышки обеспечивает защиту продуктов и огня от осадков, кроме того, с ее помощью можно регулировать пламя.

Однако есть и минусы. Например, объем баллона довольно большой, что затрудняет его эксплуатацию во дворе с малой площадью. Другим недостатком является значительный вес. Перемещать такое барбекю затруднительно. Эту работу лучше делать вдвоем. Баллоны из-под пропана отличаются значительной длиной и толщиной стенок.

Еще одним недостатком является непривлекательный внешний вид. Конструкцию не рекомендуется окрашивать, так как она постоянно подвергается воздействию высоких температур, но при желании можно подобрать отделочные материалы с подходящими свойствами. Отмечают и невозможность использования дров. А все дело в том, что барбекюшница из газового баллона характеризуется недостаточно большой высотой. Учитывая, что свободное пространство еще и ограничивается решеткой, заложить внутрь дрова не представляется возможным.

Подготовительный этап перед разборкой баллона

Перед тем как правильно сделать мангал, следует подготовить баллон. Из него необходимо удалить остатки газа посредством откручивания вентиля разводным водопроводным ключом и стальной трубой, используемой в качестве рычага. Удалить штуцер на баллоне довольно проблематично, поскольку он надежно припаян к корпусу. Чтобы емкость не проворачивалась, к ее днищу следует прикрепить упорный уголок.

На место соединения крана с корпусом можно нанести «вэдэшку» и подождать несколько часов, пока не откиснет резьба. Выполнять процедуру требуется только на открытом воздухе, вдали от потенциальных источников огня и других мест, где может произойти возгорание.

Внутри баллона не должно оставаться никаких следов пропана

После полного опустошения баллона его рекомендуется перевернуть вверх дном, чтобы вылился весь скопившийся конденсат. Далее емкость заполняется водой, которая способствует вытеснению всех паров и остатков. Для этого водопроводный шланг подключается к месту установки крана. Вода должна подаваться под небольшим напором. Такая простая операция способствует предотвращению опасных ситуаций, связанных с разборкой изделия. Кран ставится на место, и в таком состоянии конструкция остается на 2-3 дня для удаления всех запахов.

Удаление опасного вещества

Если баллон содержит пропан или кислород, то летучую массу необходимо спустить, открыв вентиль. Соответствующая процедура кажется простой только в рамках просмотра мангал из газового баллона своими руками видео. На самом деле придется:

Перенести емкость подальше от жилой инфраструктуры;
Предварительно намочить баллон водой;
Убедиться в отсутствии керосина и огня поблизости;
Аккуратно открутить вентиль.

Туго затянутый или ржавый кран ни в коем случае не надо обрабатывать маслами, если баллон кислородный. Лучше подбить вентиль с разных сторон, предварительно смочив его водой. А если вода будет мыльной, то благодаря пенообразованию можно узнать, остался ли в баллоне газ-кислород или нет.

После спуска летучей массы вентиль откручивается, а сам баллон через отверстие наполняется водой. Это гарантирует полное исчезновение газа или кислорода.

Еще один способ сделать мангал из газового баллона своими руками

Обратите внимание
После изготовления, разведите хороший костер в готовом мангале. Продолжительность горения – несколько часов

За это время обгорит заводская краска, и во время последующего приготовления мяса не будет посторонних запахов.

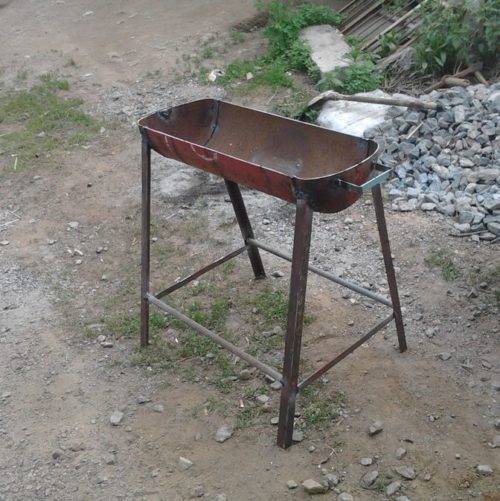

Самый простой вариант – распилить баллон вдоль на две одинаковые половинки. Вы получаете два одинаковых прибора. Из одного можно сделать мангал, из второго барбекю. Если мангал из баллона будет переносным – сделайте съемную подставку. При создании стационарной конструкции ножки крепятся при помощи сварки.

Если вы не планируете использовать вторую половинку – есть смысл оставить боковые стенки нетронутыми. Тогда жар не будет раздуваться ветром.

Дно мангала может показаться слишком глубоким, установите перфорированный стальной лист. Его можно изготовить из отрезанной половинки, предварительно ее разогнув. Через отверстия будет удаляться прогоревшая зола. Крепить фальшпол не нужно, иначе вы не сможете выгребать пепел.
