Ленточнопильные станки по дереву

Характеристики пильных лент

пильные ленты различной ширины

Пильное полотно, идущее в комплект к станку, можно заменять подходящим типоразмером. Как правило, при работе используется всего один или два, однако меняя тип полотна, можно значительно расширить возможности оборудования.

Материал. Пильные ленты выполняют из гибкой и прочной стали с одной рабочей кромкой. За счет двойной закалки полотно долго не тупится даже при работе с прессованной древесиной. Перезатачивают ленты из мягких сплавов, их разводят и даже в некоторых случаях сваривают после обрывов. Ленты с твердыми зубцами правке не подлежат.

Размер зубцов определяется их числом на 2,5 см кромки пилы. Для пиления древесных плит, фанеры или плотных пород дерева устанавливают более мелкие зубья (цифра — больше), нежели для работы по мягким и смолистым породам. Чем мельче зубцы, тем ровнее и чище получится спил

Важно сочетать правильный размер зубьев с высокой скоростью и плавной подачей материала. Чтобы пилить быстрее, выставляют полотна с большими зубцами (цифра — ниже), работают на высокой скорости вращения ленты и подачи материала. форма зубцов ленточной пилы

форма зубцов ленточной пилы

Форма зубцов позволяет пилить быстро или чисто. Существует три варианта:

• стандартный — используются на большинстве устройств. Отлично справляются с обработкой большинства видов материалов;
• загнутый — режущие поверхности загнуты под острый угол, создавая положительный угол пиления. Хороши для работы с очень плотными породами древесины;
• редкий — между зубцами большие расстояния, легче выводящие опилки. Форма зубцов не отличается от стандартной. Выполняют грубые спилы, используются для работы с цельными бревнами.

Развод зубцов необходим для того, чтобы пропил получался шире и полотно во время работы не зажималось материалом. Благодаря разводу зубцов заготовку можно поворачивать, работая по кривой. Существует три типа развода зубцов для ленточнопильных станков:

• стандартный: зубцы разводятся в разные стороны поочередно;
• расшивочный: между двумя разведенными в разные стороны зубцами один оставляется прямым. Этот способ облегчает пиление по кривой;
• волнистый: в каждую сторону загибается несколько зубцов с увеличением наклона. Создается форма волны, оптимальная для обработки тонкой доски.

Демонстрация ленточнопильного станка по древесине и металлу с вертикальным расположением пилы JET и Makita в видеороликах:

Устройство и технические параметры ленточной пилы

Основным элементом ленточной пилы является режущее полотно, имеющее замкнутую форму. Его ширина от 6 мм до 4 см.

Виды пильных полотен:

• зубчатое;
• пила трения;
• электроискровое.

Ленточное полотно состоит из зубьев, изготовленных из высокопрочной легированной стали. Шаг зуба (количество зубьев на 1 дюйм) полотна изменяется в диапазонах:

• для инструментов с постоянным шагом: от 1 до 32;
• для оборудования с переменным шагом: от 10/14 до 0,75/1,25.

Одна из важнейших характеристик устройства — разводка, под которой понимается величина наклона зубьев к плоскости полотна. С помощью данного параметра обеспечивается необходимый ход полотна и кромки зуба.

Существует четыре вида разводки:

1. Стандартная — представляет классическую комбинацию зубьев (направо, налево, прямо);
2. разводка право-лево — чередование зубьев, повернутых направо и налево (используется при обработке мягких металлов);
3. разводка волна — специальный тип разводки, применяют для инструментов, которыми вырезают заготовки малого диаметра;
4. комбинированная разводка — тип, сочетающий элементы, рассчитан на пиление труб и конструкций с переменным сечением.

Другие узлы ленточного полотна:

• станина (рама) — необходима для придания инструменту устойчивости и минимизации вибрации при работе;
• рабочий стол, на котором установлены упор и линейка;
• две приводные шкивы, вращательные движения которых приводят в работу весь механизм;
• двигатель (от 2кВт);
• пульт управления устройством;
• система смазки деталей;
• защитный чехол.

При производстве ленточнопильных станков применяют следующие металлы:

• углеродистая сталь;
• пружинная сталь;
• инструментальные сплавы;
• быстрорежущая сталь;
• твердые сплавы.

Инструмент может использоваться как для обработки дерева, так и для резки стали.

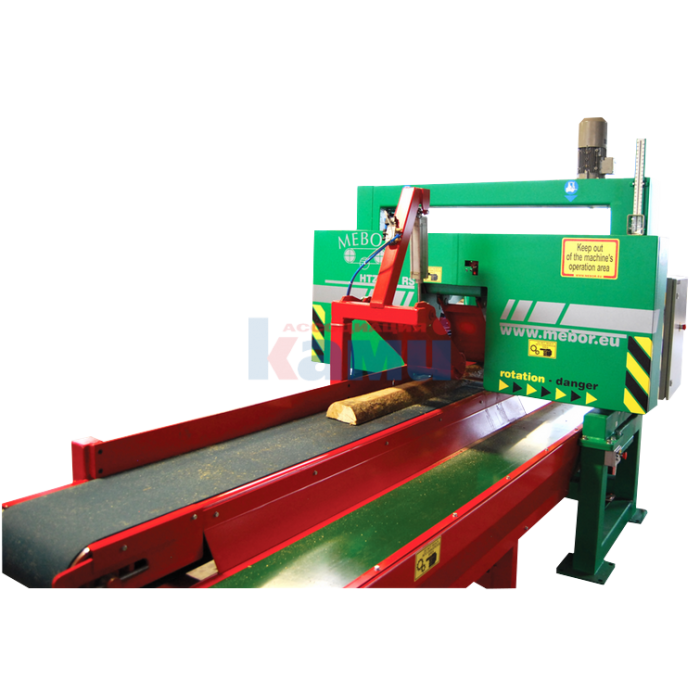

Характеристика ленточной пилы по дереву

Основные магазинные модели:

1. «Кедр»;
2. «Мастер»;
3. «Тайга;
4. «Алтай».

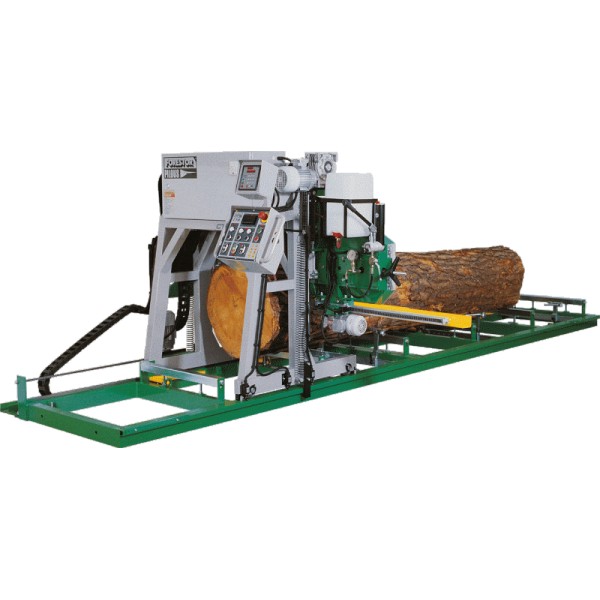

Используются для распила крупных стволов деревьев, первичного лесоматериала (при лесохозяйственных работах). Преимущество над дисковой пилой — малая толщина пропила (от 1,5 до 2,5 мм).

Характеристика ленточной пилы по металлу

Станки для пиления металлических конструкций используются как при прямом распиле болванок, так и для фигурной резки сплава.

Скорость работы инструмента от 30 до 100 м/мин в зависимости от типа металла и модели пилы. В таблице приведены усредненные показатели, которые могут колебаться в диапазоне 10-15% в зависимости от вида пильной ленты.

Тип металла	Скорость линейная (м/мин)	Расход смазочно-охлаждающей жидкости (%)
Сталь классическая	50-100	10
Нержавеющие металлы	30-40	5
Инструментальная сталь	40-70	10
Прокат	20-25	5
Бронза	80-100	3
Алюминий	80-120	25
Чугун	30-60	—
Медь	60-100	3
Титан	15-25	10

Помимо твердых сплавов на станках можно обрабатывать детали из пенопласта, пластика.

Как выбрать ленточную пилу

При выборе ленточной пилы нужно обратить внимание на несколько ключевых параметров. Именно от их сочетания будут зависеть возможности пилы и задачи, которые она сможет выполнить

Мощность

Это одна из самых важных характеристик. От мощности ленточной пилы зависит то, какие задачи будут ей доступны. Маломощные ленточные пилы подходят только для использования в быту. Модели помощнее можно использовать в профессиональной сфере и на производствах. Помните, что мощные двигатели требуют большого количества электроэнергии.

Можно выделить следующие классы ленточных пил:

• Если нужна пила для бытового использования, хватит модели с мощностью 350-1000 Вт. Такой инструмент малотребовательный и получает питание от обычной однофазной сети (220 В). Он издает мало шума во время работы и отлично подходит для выполнения простых заданий или непродолжительной работы. Модели с низким уровнем мощности плохо справляются с твердыми сортами древесины.
• Для использования в мастерских или на небольших предприятиях нужны ленточные пилы с мощностью 1-3 кВт. Они способны обрабатывать около 10 кубических метров древесины на протяжении 1 рабочего дня, а также хорошо справляются с твердыми сортами дерева. Такие ленточные пилы также можно купить для домашнего использования.
• Самые мощные пилы (выше 3 кВт) необходимы для установки на специализированных предприятиях. Они легко справляются с твердой древесиной, мерзлыми бревнами и самыми толстыми заготовками. Модели такого класса требуют подключения к трехфазной электросети.

Глубина и ширина пропила

От глубины пропила зависит то, насколько толстое дерево сможет обработать инструмент. Чаще всего она составляет от 8 до 50 см. Глубина пропила связана с мощностью — слабый двигатель не осилит слишком большую толщину.

Ширина пропила влияет на максимальную ширину заготовок, которые способна обработать пила. Наиболее распространенные значения — от 300 до 600 мм.

Параметры пильного полотна

Полотна для ленточной пилы — рабочий инструмент ленточнопильного станка по дереву. Лучше всего, если оно изготовлено из углеродистой стали. Эта сталь проходит термообработку, после которой получает высокие параметры твердости и выносливости. Длина и ширина полотна влияют на производительность и скорость работы — широкое и длинное полотно может обрабатывать широкие и толстые заготовки. Если вам нужно выполнять фигурный рез или распиливать заготовки под углом, лучше всего выбрать среднюю длину и ширину полотна для резки.

Зубья пилы должны быть хорошо заточены — это сильно влияет на качество распила. Чем больше количество зубьев в пиле, тем ровнее будет распил. У пильного полотна должно быть количество зубьев кратное трем, так как у них идет поочередная разводка — прямо, в правую и в левую сторону. Оптимальным вариантом считаются 210 зубьев с шагом 3/4 дюйма или 180 зубьев с шагом 7/8.

Скорость пильного полотна

Для мягких пород дерева нужна высокая скорость движения пилы, а для твердых — относительно низкая. Лучше всего, если у пилы есть возможность регулировки скорости движения полотна — такой инструмент универсален и способен работать с разными породами.

Дополнительные функции ленточной пилы

Наличие дополнительных функций может сделать работу с пилой намного удобнее и сократить время работы:

• Быстрая натяжка полотна — позволяет обходиться без инструментов при смене расходного материала.
• Миллиметровая шкала — делает распил намного точнее.
• Наличие нескольких упоров также дает возможность повысить точность распила.
• Функции поворота и наклона рабочего стола помогают намного удобнее проводить фигурные распилы.
• Подсветка рабочей зоны позволяет комфортно работать в условиях недостаточного освещения.

Степени автоматизации

Ручные

В таких моделях пильная рама представляет собой консоль. Её опускание осуществляется либо весом самой конструкции, либо усилиями оператора. В первом случае, речь идёт о гравитационных рамах. Чтобы регулировать скорость подачи, подъём и фиксации в исходной точке применяется специальный гидроцилиндр с перепускным клапаном. Его принято называть гидроразгрузкой. Разметку и удерживание заготовки выполняет оператор. Также он задаёт скорость опускания пильной конструкции.

Ручные станки нашли своё применение на небольших производствах. Из ключевых достоинств подобных приборов:

• доступная стоимость и простота в эксплуатации и дальнейшем обслуживании;
• возможность точной резки под любым углом;

Из недостатков ручных конструкций следует выделить:

• Появление вибраций при обработке конструкций, что негативно сказывается на сроках эксплуатации оборудования;
• Отсутствие возможности визуального контроля за степенью натяжения полотна. Также в таких моделях не предусмотрено наличие механизмов для очистки;
• Необходимость проводить регулярную проверку и регулировку шкивов, которые приводят в движение режущий элемент;
• Отсутствие возможности контролировать и регулировать движение, которое оказывается режущим полотном на деталь. Гидроцилиндр в таком механизме обладает небольшим диапазоном изменения скорости опускания;

Ручные станки действительно незаменимы на небольших предприятиях, где иногда приходится проводить резку заготовок из инструментальных или нержавеющих сталей и цветных металлов с различным профилем сечения.

Полуавтоматические

Что касается полуавтоматических моделей, то они работают по совершенно другому принципу. Опускание и подъём пильной рамы обусловлен специальным устройством. В свою очередь, обслуживающему оператору необходимо лишь проводить укладку заготовки в зажимной механизм. Что касается особенностей резки, то они выглядят примерно таким образом:

1. Автоматическая фиксация обеспечивается после запуска прибора
2. Резка с заданной скоростью обеспечивается гидроцилиндром;
3. Подъём пильной рамы и освобождение заготовки осуществляется в автоматическом режиме;

Автоматические

Они незаменимы на предприятиях, где приходится обрабатывать большое количество однотипных заготовок. Ленточнопильные станки по металлу с автоматическим приводом бывают одностоечными, двухстоечными, консольными, вертикальными или портальными. Они способны справляться со многими технологическими операциями, включая:

• фиксацию заготовки в тисках;
• опускание и подъём пильной рамы;
• изменение угла наклона;
• регулирование усилия резки;

Если возникает необходимость, то станок можно перевести в ручной режим управления.

Автоматические модели свободно работают в трёхсменном режиме и выполняют многие однотипные операции. Речь идёт о резке длинных заготовок на фрагменты определенной длины без прямого участия оператора. При необходимости решать большой объём работ такой тип станков просто незаменим.

Как выбрать ленточную пилу?

Первый и важнейший критерий, определяющий выбор – это тип обрабатываемого материала. Если планируется резать сталь, то нужна ленточная пила по металлу. Кроме того, подобное оборудование делится на бытовое, полупрофессиональное и профессиональное. Ручная ленточная пила небольших габаритов и веса как нельзя лучше подойдет для работы в домашних условиях. С ее помощью мастер сможет изготавливать различную мебель, нарезать заготовки и прочее.

Средний класс пил можно применять как в домашней мастерской, так и в цеху, а вот профессиональные станки подходят лишь для промышленного производства. Определившись с классом, можно переходить к выбору основных технических характеристик:

1. Глубина пропила. Этот параметр определяет максимальную толщину обрабатываемой детали.
2. Ширина пропила. Эта величина показывает, какую максимальную ширину может иметь обрабатываемая деталь.
3. Максимальный диаметр заготовки.

Рейтинг ленточных пил

К популярным моделям относятся:

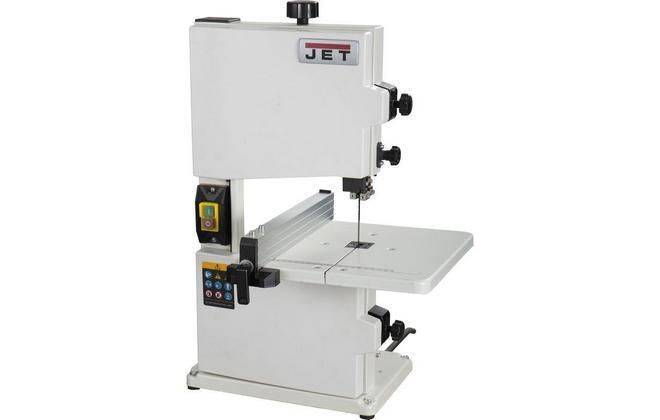

1. Ленточная пила Jet . Обрабатывает заготовки шириной до 300 мм. Ее мощности хватает для распила древесины из самых разных пород – ясеня, бука и других. На толстой металлической станине легко располагать необходимые детали, она не деформируется от большой вибрации и нагрузок.

Ленточная пила Энкор Корвет . Этот агрегат больше подойдет для промышленного производства. Его мощность составляет 1000 Вт, а режущее полотно движется со скоростью 900 м в минуту, позволяя распиливать заготовки из самых разных материалов.

Ленточная пила Bosch . Эта компания производит как станки, так и ручные инструменты, работающие на аккумуляторе. Последние можно брать с собой и использовать для нарезки труб, уголков, прутков и прочих деталей. Работать с таким инструментом можно во всех положениях, оно компактное, удобное и простое в управлении.

5 Преимущества резки на ленточном станке по металлу

Обработка резанием – основной технологический способ обработки металла при изготовлении деталей и механизмов, машин. Основная сложность при резке – слишком большие припуски, которые приходится оставлять на последующую обработку. Это является следствием недостаточно высокой точности подготовительных операций и усложняет, удорожает процессы механической обработки.

Наиболее известные способы резки металла со съемом стружки:

• фрезами (дисковыми пилами) на круглопильных станках;
• фрезами или резцами на специальном отрезном оборудовании;
• ножовочными полотнами на ножовочных механических станках;
• абразивными (алмазными или вулканитовыми) кругами;
• ленточными пилами на ленточных станках.

Последний способ, по сравнению с остальными, характеризуется следующими преимуществами:

Штанга и опоры под шкивы

Опорная штанга должно выдерживать 2 шкива — снизу и сверху. Поэтому лучше делать ее из бруса сечением 80х80 миллиметров или толще. Древесина должна быть прочной, достаточно сухой.

Снизу и сверху штанги крепятся опоры под шкивы. Такие опоры можно сделать из разных материалов. Один из вариантов — укрепленная фанера из нескольких слоев. Обе опоры должны находиться на достаточной высоте друг от друга, чтобы через это расстояние могли пройти самые большие бревна, с которыми будет происходить работа. Лучше оставлять некий запас с перспективой на будущее использование. Оси шкивов выбираются, исходя из характеристик полотна и мотора, о чем написано ниже.

Технические характеристики

Основные параметры, которые необходимо учитывать при выборе ленточнопильного станка:

• мощность: бытовому агрегату вполне достаточно мощности 500 — 750 Вт, промышленные могут быть до 3 кВт;
• напряжение электросети: бытовые модели работают от 220 В, промышленные от трехфазной 380 В;
• глубина реза: самые слабенькие станки справляются с доской толщиной до 15 см, промышленные — до 1 метра;
• ширина реза: максимальная ширина распила определяется расстоянием от ленты до стойки. Минимальное расстояние 350 мм, достаточное для работы с небольшими деталями;
• скорость движения ленты или распила измеряется в метрах в минуту и может быть от 200 до 1250. Чем выше скорость, тем чище распиливается древесина. Для твердых пород скорость несколько уменьшают;
• габариты рабочей поверхности;
• длина пильной ленты;
• вес механизма.

Правила применения и техника безопасности

После изготовления и настройки можно использовать пилораму в работе, соблюдая определенные правила и технику безопасности.

Необходимо помнить, что полотно способно разорваться, лопнуть или соскочить. Поэтому при сомнениях в надежности крепления лучше находиться на некотором расстоянии от оборудования.

Существуют следующие правила эксплуатации электропилы:

В результате правильной сборки появится нужный в хозяйстве инструмент, собранный по чертежам ленточной пилорамы своими руками. При небольшой сноровке работать на нем удобно и несложно. Тележкой подвозится исходный порезочный материал. На ложе кладется распилочный материал, фиксируется и при помощи пилы происходит обработка бревна или другого материала.

Самодельная ленточная пила нуждается в уходе и регулярных проверках. При сбоях или расслаблении крепежных элементов лучше приостановить работу и исправить замеченные недостатки. При эксплуатации устройства надо быть внимательным и осторожным.

Для распиливания досок, брусьев и других подобных материалов применяется . Он изготовляется многими производителями, которые обеспечивают оборудованию лучшие эксплуатационные характеристики. Чтобы сэкономить, данный агрегат можно сделать самостоятельно.

Где применяются ленточнопильное оборудование?

Станки с ленточной пилой позволяют выполнять следующие виды работ и операций:

• распиливать твердые материалы (горные породы, древесину, металл и др.);
• резать заготовки заданных размеров, имеющих форму листовых материалов, труб, круглого металлического проката, уголков и т. п.;
• проводить работы с материалами повышенной прочности;
• разделение на куски и части пищевых продуктов в замороженной форме;
• для резки и изготовления заготовок, имеющих крупные габаритные размеры или же большой вес.

В зависимости от того, где конкретно будет использоваться ленточнопильный станок и насколько интенсивной будет эксплуатация, все представленное на рынке оборудование подразделяют на две большие группы:

• промышленные станки;
• оборудование бытового класса (для эксплуатации в домашних условиях, на приусадебных участках, домашних мини-производствах и мастерских).

Аппараты промышленного класса — это мощное производственное оборудование, которое имеет строгое разделение на подвиды — для деревообработки и для металлообработки. В каждой подгруппе представлен огромный ассортимент моделей станков, которые могут отличаться между собой техническими характеристиками, эксплуатационными функциями.

Бытовые агрегаты имеют небольшие размеры, однако мощность и другие технические параметры у них также не столь высоки, как у промышленных аналогов. Предполагается не слишком частое и не сильно интенсивное использование станков.

Области применения

Используя агрегат такого типа для ленточной пилы, можно проводить распилы собственноручно, при этом точность остается на высоте даже при использовании минимальной рабочей силы. Поэтому такие станки часто именуют лобзикового типа. Основной принцип функционирования такого рода агрегатов положен в основу более ста лет назад и даже на данный момент такие станки не теряют своей актуальности в плане обработки деревянных изделий.

Естественно, сегодняшние модели данного механизма на порядок–на два превосходят своих собратьев из прошлых поколений по большинству технических показателей. Но базовые составляющие и принцип работы практически не изменился. В первую очередь не подверглась серьезным изменениям пила для кольцевого сечения, которая способна выполнять распилы как впрямь, так и вкось.

Ленточнопильный станок по дереву б/у способен выполнить как качественный распил в резе, так и делать простую работу по обработке деревянных изделий настольно. Такая особенность данного механизма дает уникальную возможность выполнять столярные работы на специализированных фабриках по производству мебели, а также большинства комплексов промышленной древесной обработки.

Современные станки для обработки ленточным способом в высшей степени распространены в совокупности со многими известными стройматериалами. В основном работа осуществляется по дереву своими руками, а также по пластику и сложным пенопластовым материалам.

При производстве мебели такие станки используются в первую очередь для раскройки длинных дощаных проемов, а также для выпиливания сложных элементов по дереву. Но частым использованием ленточных станков также становятся работы по обработке и резке металлических конструкций. Не исключены работы с такими материалами, как:

1. Чугун.
2. Сложные цветные металлы.
3. Чернометаллические сплавы.
4. Сплавы из прочных металлических материалов, прежде всего из нержавейки.

Основные преимущества станка ленточнопильного по дереву, который в меньшей степени используется с применением других устройств подобного типа:

• Возможность делать качественную резку заготовки толщина и глубина проникновения, которых может составлять не менее 400-500 мм.
• Способность выполнять распилочные площади исключительно в сложных материалах, которые в меньшей степени могут быть задействованы в других похожих станочных механизмах.
• Распил материалов в форме криволинейной трапеции с коническим основанием.
• При работе на станке для ленточнопильных агрегатов остается минимум отходов, таких как пыль и стружка, ибо заготовочный срез всегда получается ровным и выполненным начисто.
• Ленточнопильный станок очень малогабаритный, он занимает минимум пространства, при небольшом весе, таким образом, он легко инсталлируется при минимальных габаритах и без привлечения дополнительного рабочего инструмента.
• Во время работы пилы действия ее шума в меньшей степени достигает перепонок оператора станка и тем самым создает меньше дискомфорта.
• Аппарат подобного класса практически не беспокоит окружающих, которые проживают в непосредственной близости от работающего механизма.
• Несложная, почти элементарная, конструкция агрегата дает возможность создать аппарат для ленточнопильного механизма посредством своих собственных сил.

Инструменты и материалы

Для создания рассматриваемого типа пилы понадобятся следующие инструменты и материалы:

• кусок фанеры, имеющий толщину примерно 1,5 сантиметра;
• брус, выполненный из деревянного массива;
• ленты либо насадки, которые будут применяться для шуруповерта либо шлифовальной машины;
• пара подшипников под ось ведущего типа;
• шпильки, шайбы, саморезы, гайки, футорка;
• пара валов;
• болты, которые будут применяться для подстройки вертикального и горизонтального типов;
• пара втулок из латуни, имеющих резьбу внутреннего типа;
• клей ПВА;
• подшипники под ось верхнего типа;
• барашек для подстроечных шурупов;
• изоляционная лента.

Отдельно следует отметить, что для правильного создания тех или иных частей пилы необходимо иметь чертежи. Также для работы вам понадобятся такие компоненты:

• шкивы;
• стол для пиления;
• основание;
• полотно для распила;
• механизм, отвечающий за натягивание ленты.

Что представляет собой оборудование для ленточного пиления?

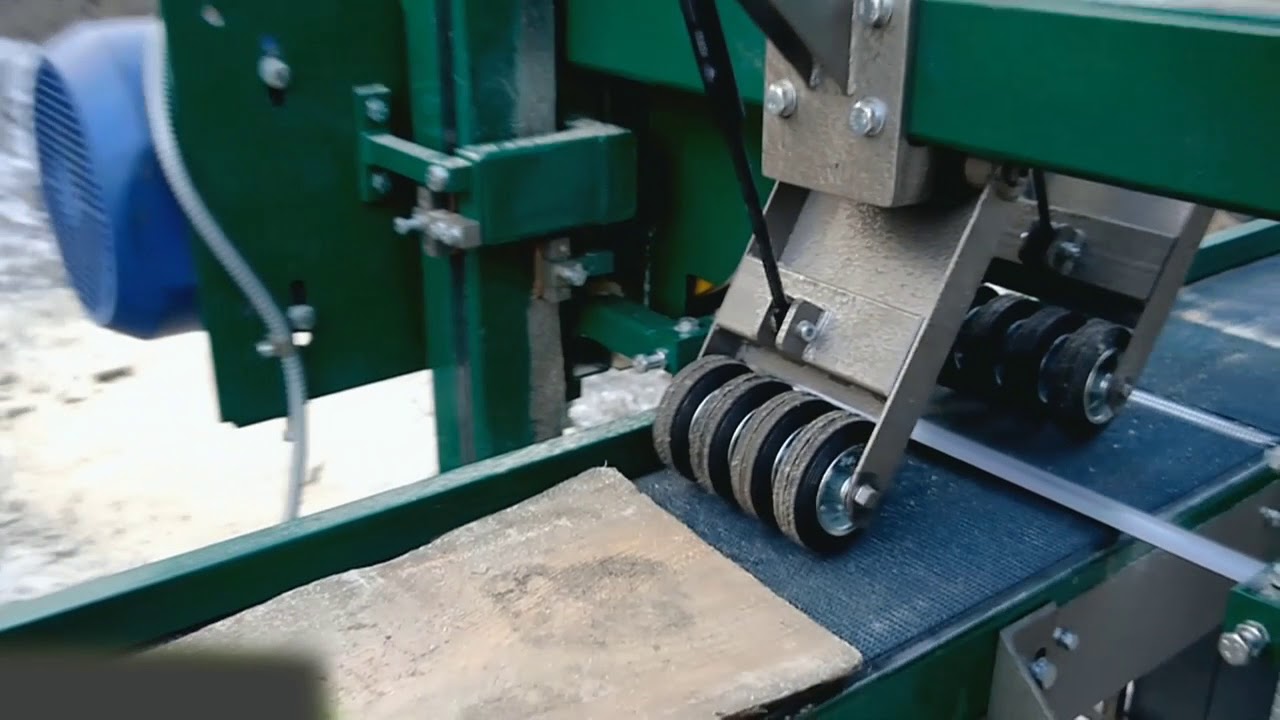

Ленточнопильный станок – машина, позволяющая непрерывно резать большие объемы металла, пластика, дерева, композитов. С помощью правильно подобранного оборудования можно распиливать любые материалы, как по прямой, так и фигурно. Основной рабочий узел станка – так называемая ленточная пила – закольцованное стальное полотно с разведенными зубьями. Пила натянута на двух или трех шкивах, которые вращаются от электрического привода. Обязательна массивная и устойчивая опорная станина из тяжелого металла, а вот расположение и крепление режущей части могут быть различными, как и способ управления агрегатом. Конструктивно можно выделить несколько типов ленточнопильных станков. Рассмотрим особенности каждого типа, чтобы правильно выбрать машину для производства.

1. Консольные ленточнопильные станки называются также поворотными. Рама с пилой (консоль) опускается/поднимается на шарнирном механизме. Такой способ закрепления режущего узла удобен для нарезки проката, труб, профилей. Ленточнопильные станки такого типа бывают неповоротными, осуществляющими резку только под 90 градусов, и поворотными, способными резать под другим углом.

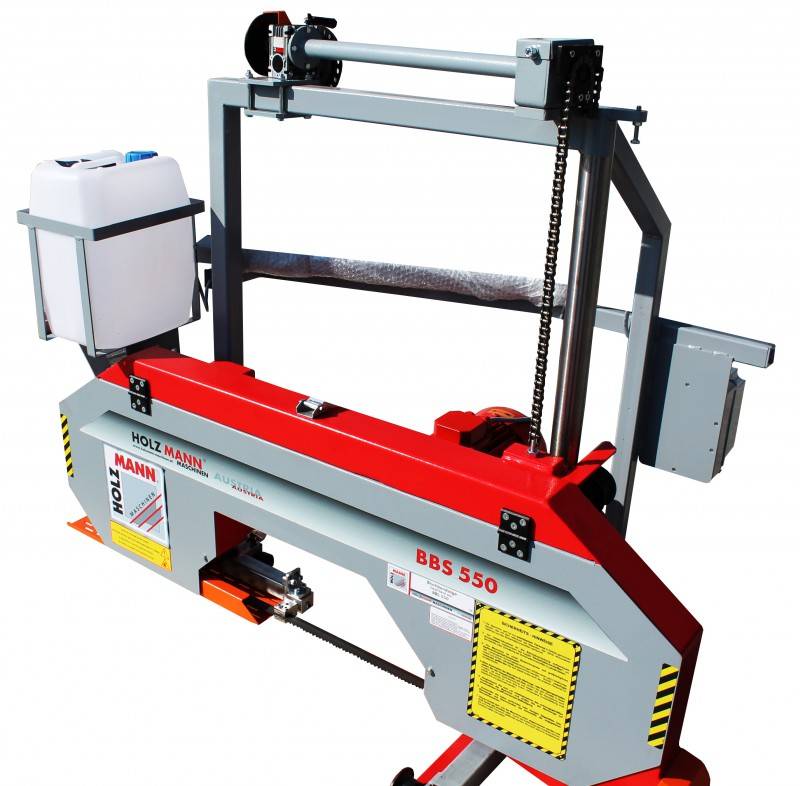

2. У одностоечных ленточных станков пильная рама расположена горизонтально и движется вдоль колонны – вертикальной стойки. Обрабатываемая деталь закрепляется на неподвижной рабочей поверхности. Для резания под углом рама поворачивается относительно стойки – оси вращения.
3. В двухстоечных ленточнопильных станках режущий узел движется по двум вертикальным стойкам. Наличие не одной, а двух опор позволяет создавать большее давление на заготовку без ущерба точности распила. Для резки под углом поворачивается сам рабочий стол, на котором находится зажатая в тиски деталь. Поскольку конструкция таких станков отличается высокой жесткостью и устойчивостью, их часто выбирают для резки металлов.
4. В портальных ленточнопильных станках неподвижная функциональная поверхность имеет направляющие, вдоль которых передвигается портал с пильной рамой. Данные станки отличаются значительным размером, так как предназначены для работы с заготовками большой площади.

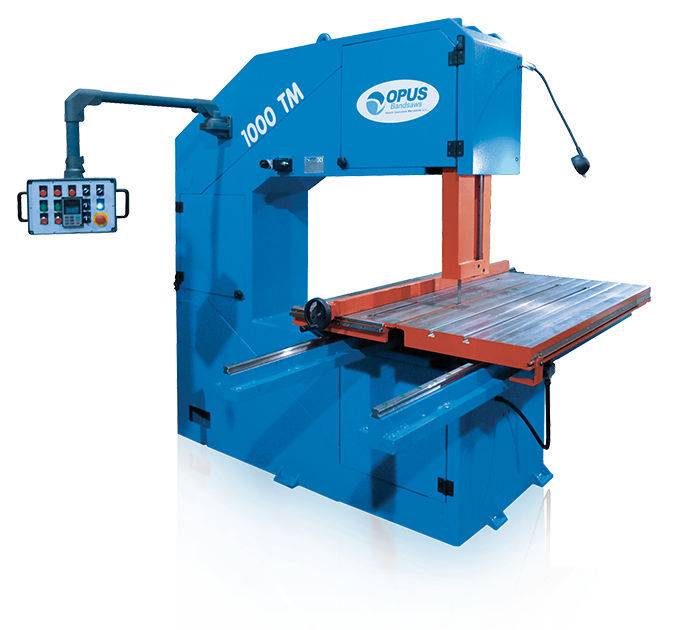

5. Ленточнопильные станки вертикального типа могут иметь наклоняемую и подвижную раму с пилой. В первом случае рама ходит поперек рабочей поверхности, осуществляя резку под углом к ней. Чаще всего такие станки применяют для распиловки сплошных заготовок или для нарезки уголков и труб. Во втором случае пила перемещается по направляющим вдоль или поперек стола.
6. Рама в угловых горизонтальных станках поворачивается относительно вертикальной оси, что дает возможность быстро перенастраивать угол нарезки.
