Лебедка своими руками

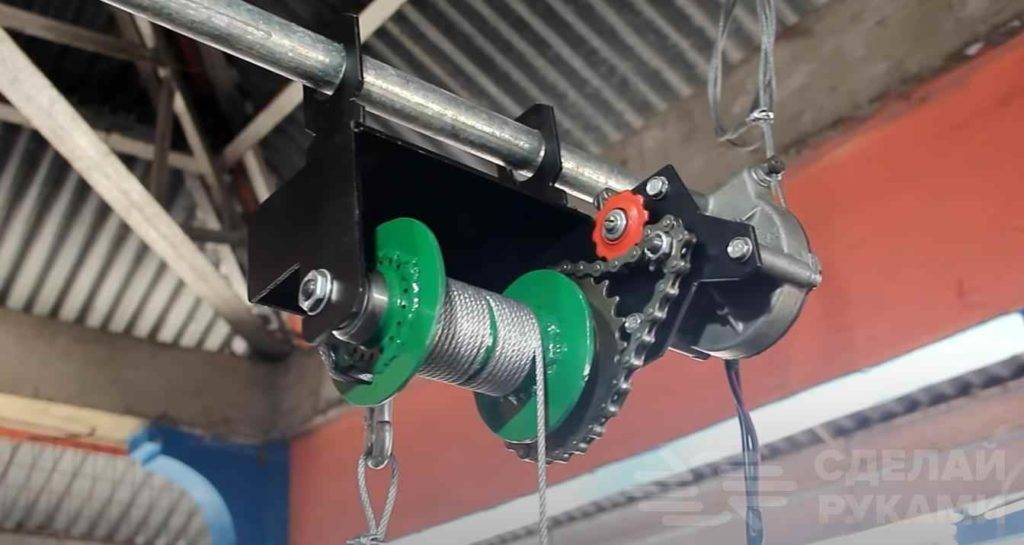

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

• звездочки для цепной передачи;
• цепь;
• мотор стеклоочистителя;
• круглая труба;
• шпилька;
• листовой металл.

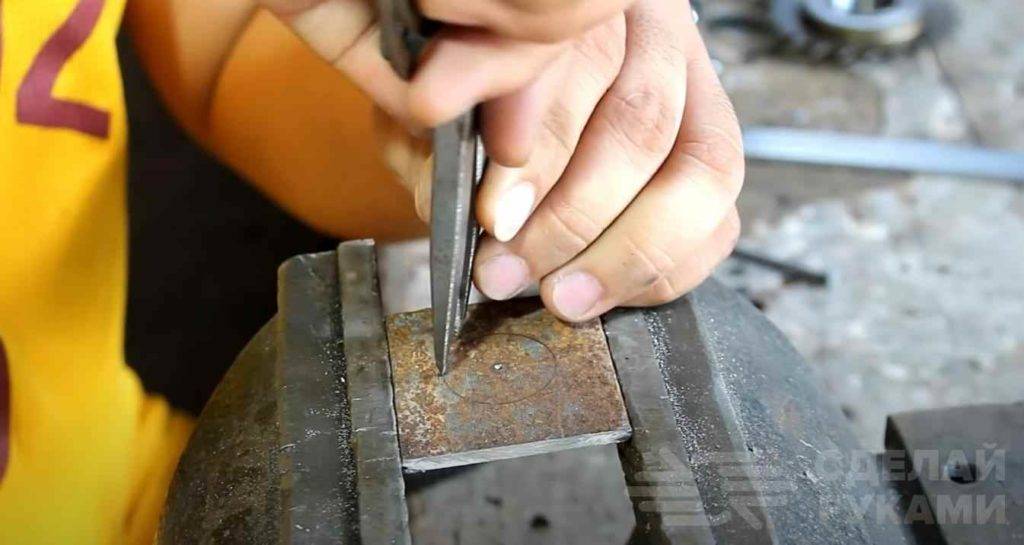

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

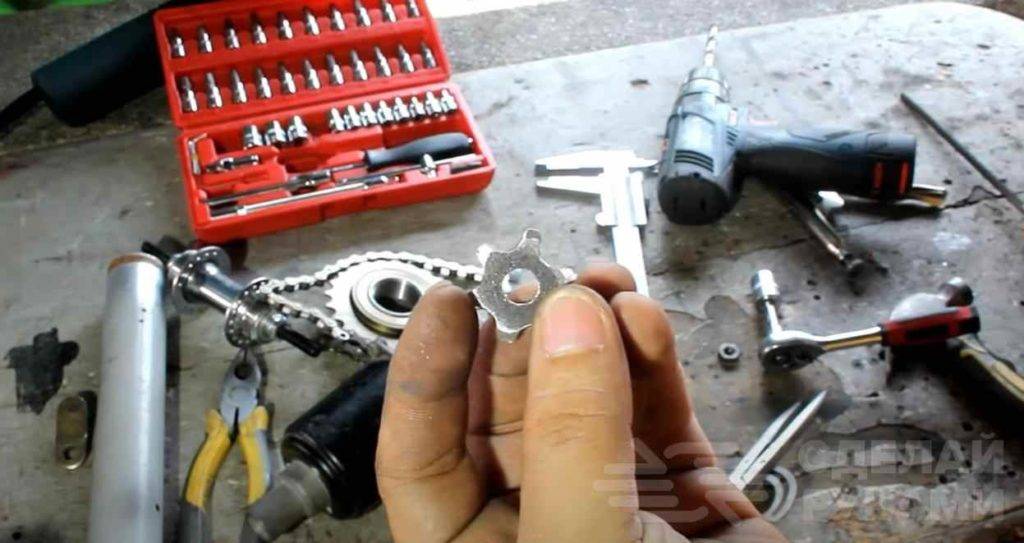

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

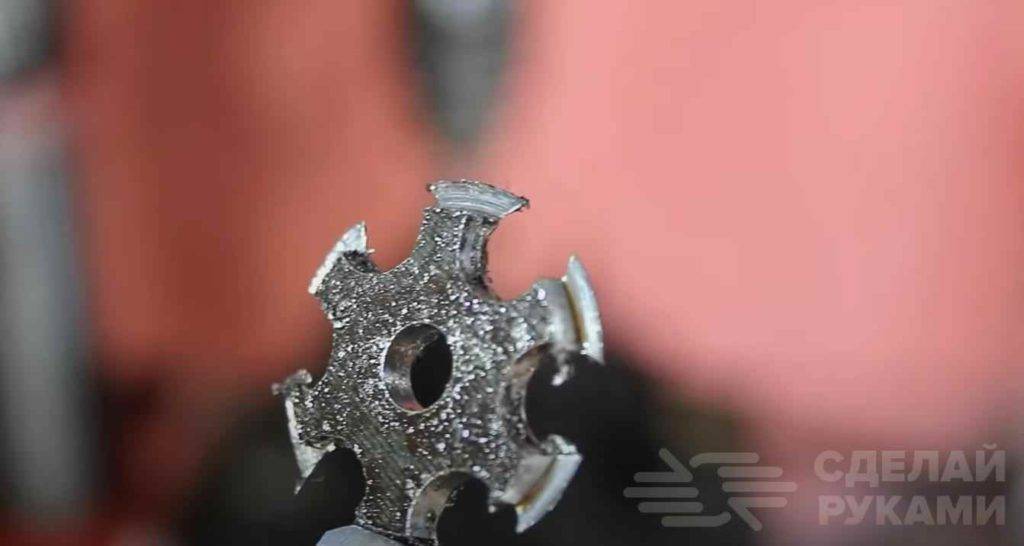

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

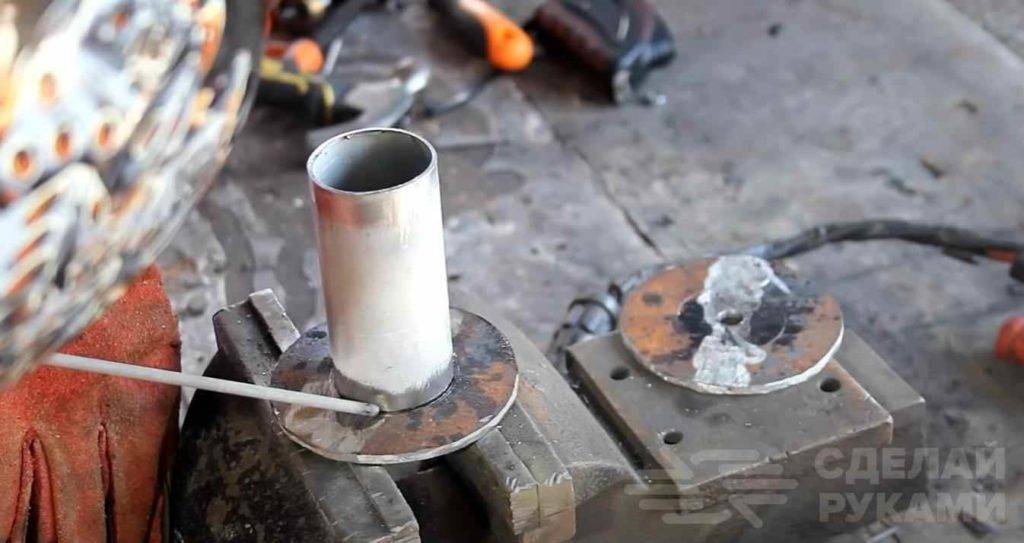

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

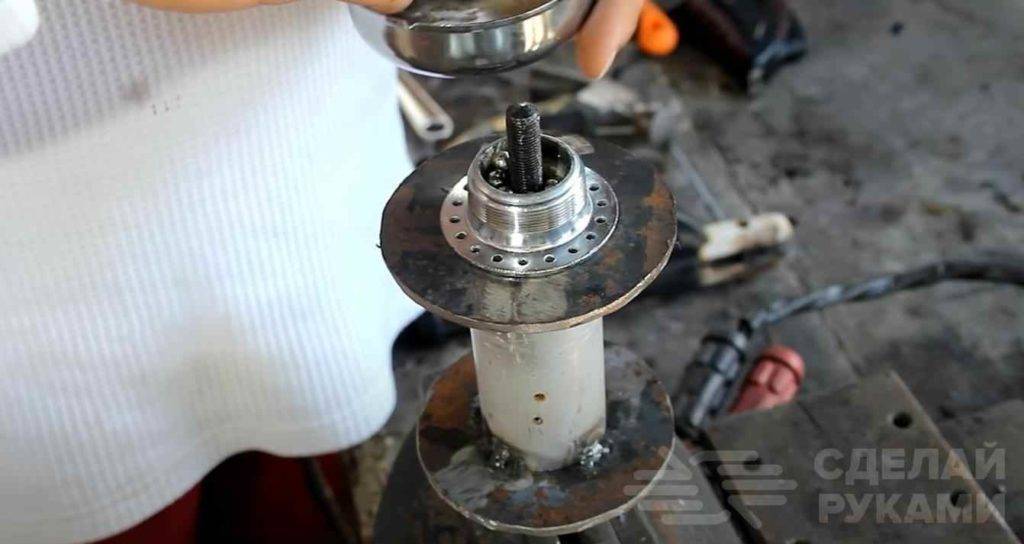

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

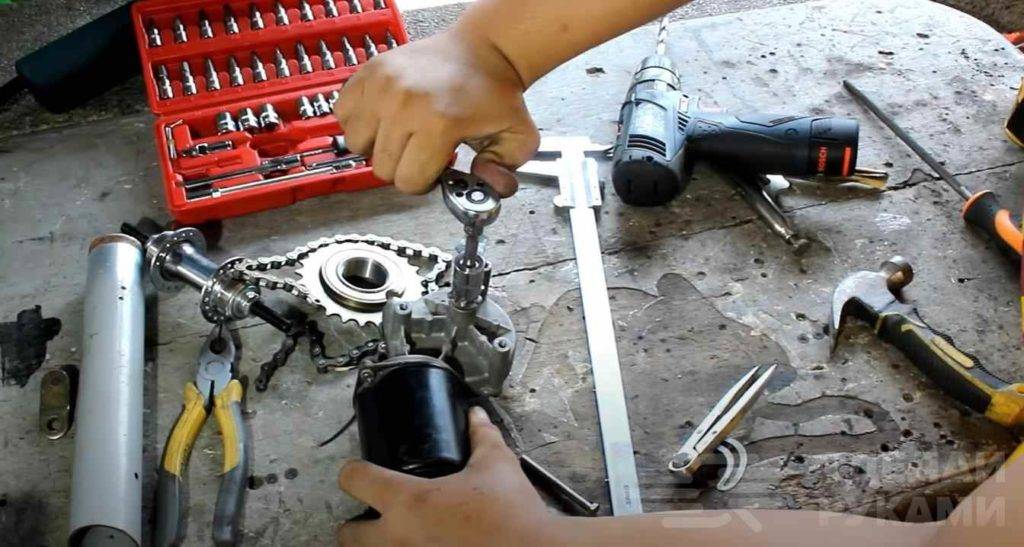

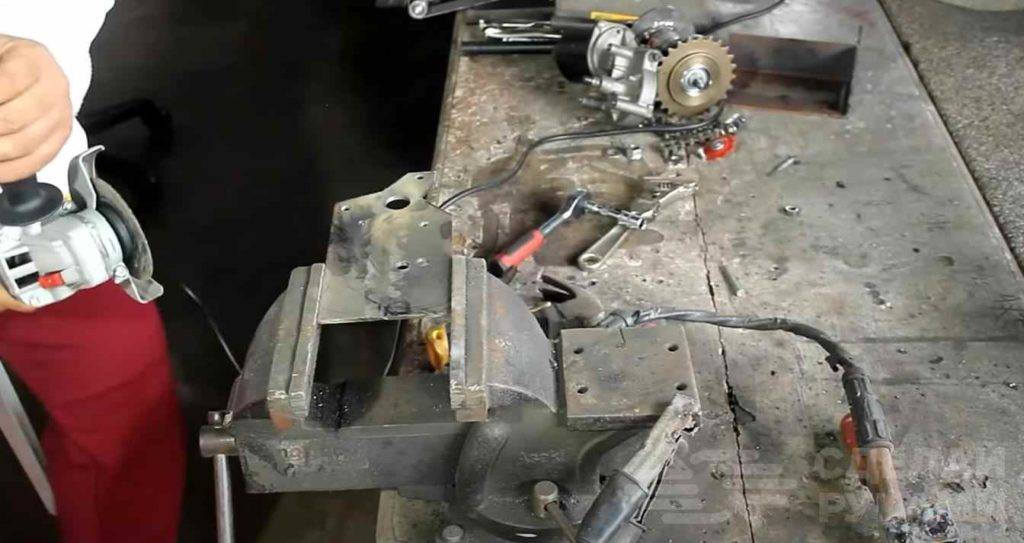

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

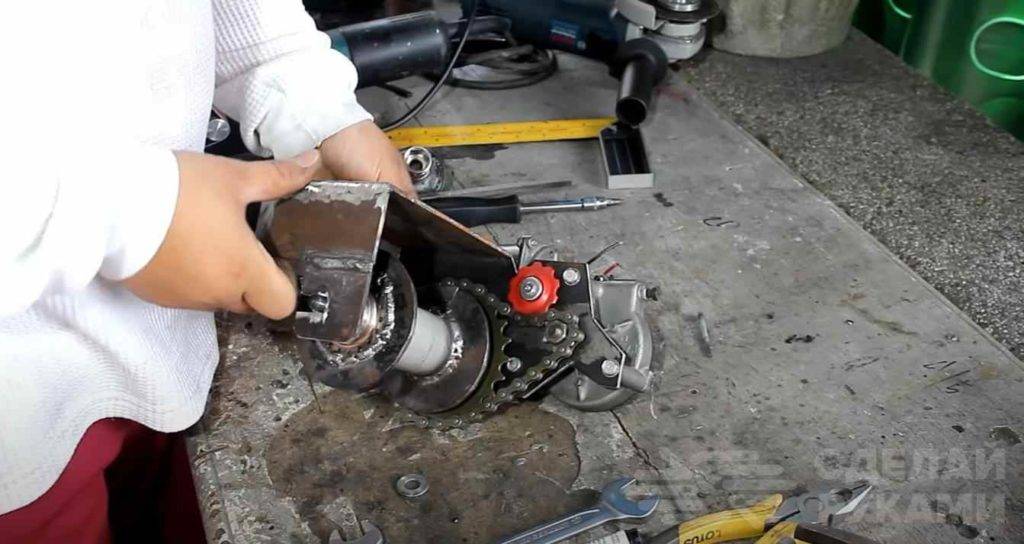

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

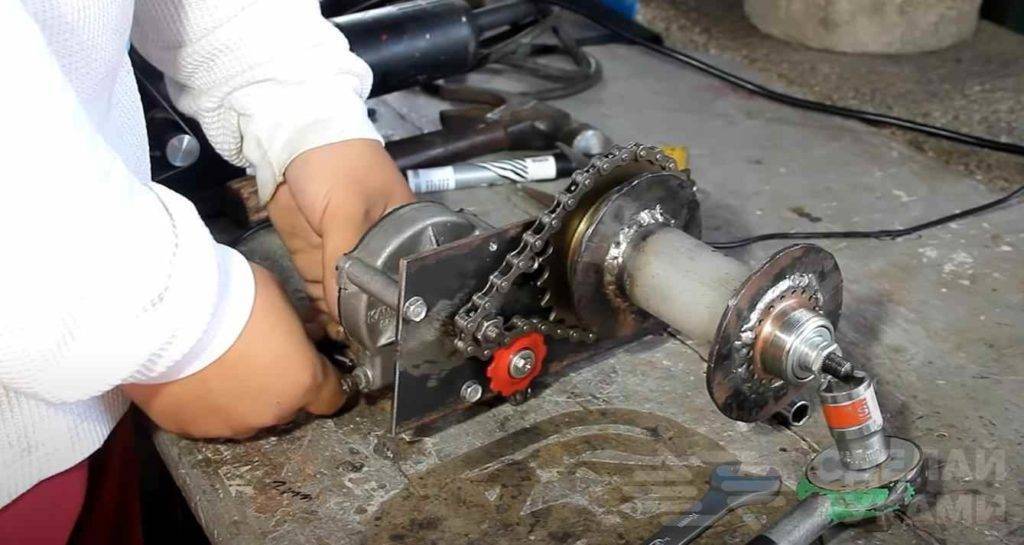

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

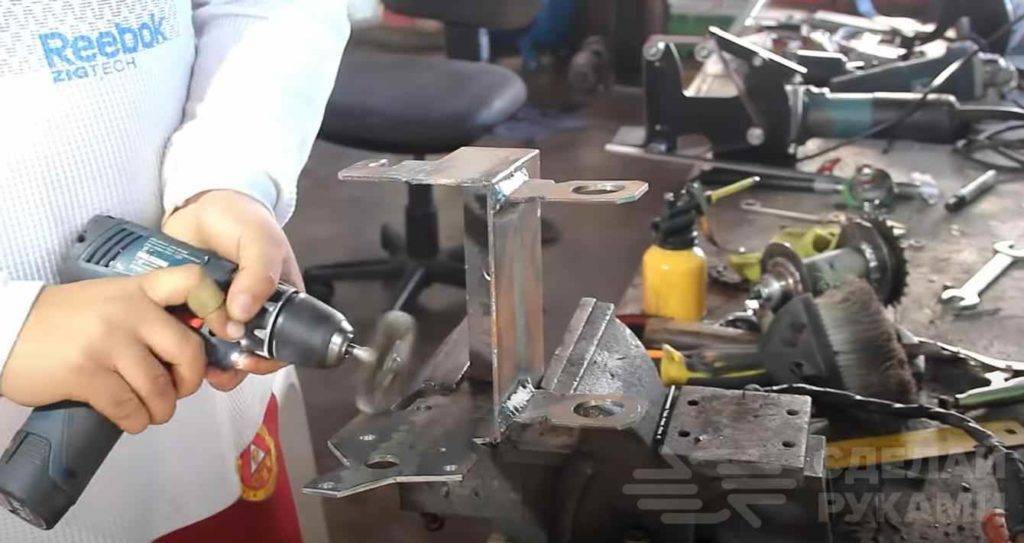

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

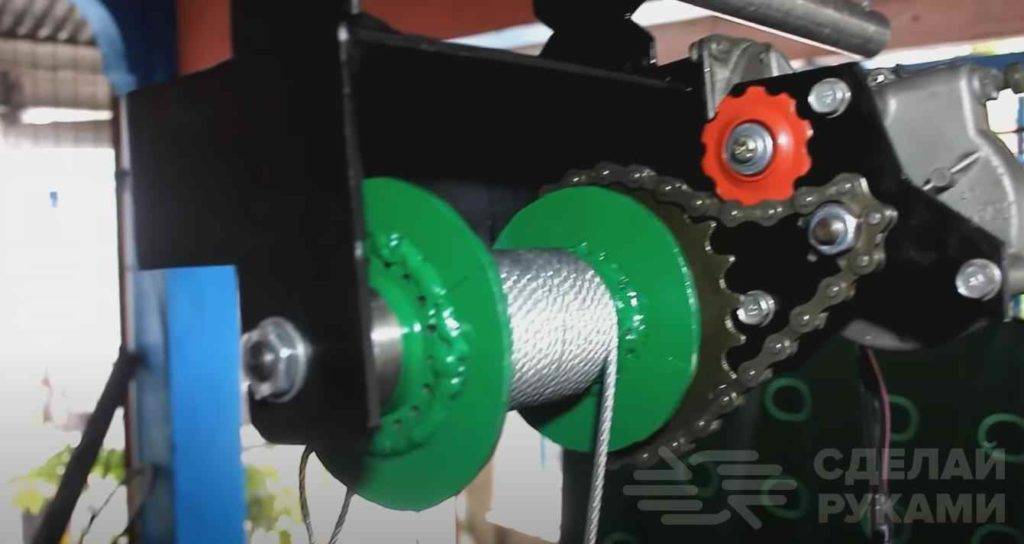

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.

Подбор материалов и комплектующих

Перед тем, как начать создание лебедки, важно правильно подобрать необходимые материалы и комплектующие

Материалы для изготовления рамы лебедки

Для изготовления рамы лебедки необходимы качественные материалы, которые обладают достаточной прочностью. В качестве материала для изготовления рамы можно использовать квадратные трубы из стали или алюминия.

Материал	Достоинства	Неостатки
Сталь	Высокая прочность и грузоподъемность, долговечность	Высокая стоимость, склонность к коррозии
Алюминиевые сплавы	Легкий вес, устойчивость к коррозии	Низкая прочность и грузоподъемность
Пластик	Легкий вес, устойчивость к коррозии и воздействию солнечных лучей	Низкая прочность и грузоподъемность, ограниченная долговечность
Композитные материалы	Высокая прочность и грузоподъемность, легкий вес, устойчивость к коррозии	Высокая стоимость

Комплектующие для лебедки

Для сборки лебедки понадобятся следующие комплектующие: лебедочный барабан, канатная катушка, крепления для каната, блоки роликов, ручки для управления лебедкой, а также необходимые крепежные элементы.

Инструменты для работы

Для изготовления лебедки необходимо использовать специализированные инструменты, такие как сварочный аппарат, болгарка, сверлильный станок, гайковерт и дрель. Они позволят быстро и качественно собрать лебедку своими руками.

Дополнительные материалы

Дополнительными материалами могут быть канат, блоки, уголки, шпильки, ручки и прочие элементы, которые понадобятся для сборки лебедки. Их необходимо приобрести заранее, чтобы не прерывать работу в процессе изготовления лебедки.

Лебедки для автомобилей: виды

Лебедка очень часто играет роль механизма для подъема грузов. С ее помощью можно перемещать их посредством волока по горизонтали. Конструкция нужна не только для того, чтобы вытаскивать автомобили из грязи или песка, ведь есть разные ее виды, не только автомобильные, но о данном материале речь идет только о них.

Если вы планируете собирать такой механизм своими руками, то должны знать, что есть разные вариации, которые отличаются такими параметрами, как:

• технические характеристики;
• габариты;
• особенности конструкции.

На основании этих параметров есть несколько видов лебедок. Так, некоторые из них бывают ручными и представляют собой очень простую конструкцию, собрать которую своими руками не составит труда. Также они легко устанавливаются, имеют компактные параметры и не требуют больших вложений.

Но, с другой стороны, ручные изделия – самые трудозатратные. Ведь их применение требует немало физических сил. С помощью такого механизма можно перемешать грузы весом до одной тонны, но есть и исключения. Такая разновидность универсальна, в пути происходят разные случаи, и она может всегда прийти на помощь, но если ситуация слишком трудная, то такая конструкция не всегда сможет выручить.

Лебедки механического типа

Механические конструкции работают за счет силы мотора. Такой вариант достаточно надежен, но для тех, кто активно путешествует по плохим дорогам, он подходит не всегда. При большой мощности конструкция достаточно габаритная. Такие самодельные конструкции очень редко устанавливаются на автомобили, которые изначально были без лебедок, другие же машины уже оснащены механическими приспособлениями.

Электрические и гидравлические лебедки

Наиболее популярными среди автомобилистов являются электрические лебедки. Они оснащены барабаном, вращение которого обусловлено электромотором, а он, в свою очередь, питается за счет автомобильного аккумулятора. При их использовании главное — не переборщить в плане энергии двигателя и не израсходовать ее до того момента, когда вы достигнете пункта назначения. Характеристики лебедки наиболее оптимальны во всех отношениях, с их помощью можно поднимать грузы весом свыше 4 тонн. Своими руками можно сделать лебедку даже для УАЗ, которая придет на помощь в трудных ситуациях.

Наиболее сложными в отношении конструкции являются гидравлические лебедки. Они оснащены такими приспособлениями, как:

• бак;
• насос;
• приводной насос.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

• Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
• Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
• Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Виды

С целью перемещения грузов применяются разные типы лебедок. Так, сегодня существует 3 основных вида подобных агрегатов. Стоит рассмотреть каждый из них.

Рычажная

В подобных моделях предусмотрено обязательное наличие храпового механизма, кроме самого троса, а также специального рычага. Чтобы понять, как работает такая механическая лебедка, рекомендуется изучить чертежи. Главным её отличием считается возможность агрегата функционировать, даже находясь в подвешенном состоянии, так как конструкция не нуждается в плотном креплении к основанию. С целью запуска храпового механизма оператору требуется, используя рычаг, осуществлять вращательные движения. Кроме этого, ручная самодельная лебедка подобного типа предусматривает наличие встроенного барабана, у которого присутствуют фиксаторы, не позволяющие ему разматываться. Недостатками этих моделей считается короткий трос, предельная длина которого не превышает 6 м. Однако наиболее важным параметром в подобных устройствах считается уровень создаваемого тягового усилия. Так, подобные изделия могут обеспечить этот параметр на уровне 0,75-4 тонны. Высота подъема составляет 4 м.

Барабанная

Еще один тип – это барабанная лебедка. Такая модель имеет в своей конструкции следующие элементы:

1. Барабан.
2. Рукоятка, которую вращает оператор.
3. Редуктор.
4. Специальные опоры.

Если говорить непосредственно о барабане, то он бывает нескольких видов: зубчатый либо червячный

И здесь важно отметить, что первые варианты более предпочтительнее по причине меньше износа таких барабанов. Подобные модели лебедок также называют тросовыми, что обусловлено наличием длинного троса. Функционирование таких агрегатов происходит по довольно простому принципу:

Функционирование таких агрегатов происходит по довольно простому принципу:

1. Оператор начинает вращение рукоятки.
2. В результате создается энергия, которая передается уже на редуктор.
3. За счет этого происходит создание барабаном тягового усилия.

До начала использования такого типа лебедки её предварительно следует качественно закрепить. Конструкция устройства предусматривает наличие стопорного механизма, который срабатывает в случае падения груза. Его целью является автоматическое отключение агрегата. Тяговая сила, которая создается в процессе применения лебедок такого типа, варьируется в пределах 0,25-5 тонн. Обычно длина троса в них составляет до 40 м, а параметры толщины не превышают 1,5 см в стандартных вариантах. В случае использования изделий с большей толщиной возможности применения устройства существенно расширяются.

Монтажно-тяговая

По принципу своего действия такие варианты похожи на модели рычажного типа. Однако они имеют существенное отличие – у них отсутствует барабан. Усилие для выполнения подъемно-тяговых манипуляций создается посредством зажимов-кулаков, расположенных на корпусе. Для обеспечения защиты от возможной перегрузки конструкция оснащена специальным рычагом, позволяющим при необходимости блокировать кулачки. Чтобы возникало меньше потребности в ремонте подобных агрегатов, в них требуется регулярно смазывать элементы конструкции.

Виды автомобильных лебёдок

В зависимости от конструкции привода лебёдки для внедорожников бывают:

• Ручные.
• Электрические.
• Механические.
• Гидравлические.

Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбор неоднозначен. Ориентироваться нужно на самые частые ситуации, которые могут случиться с машиной. Конечно, и от её конструкции тоже многое зависит.

Также надо учитывать полную массу автомобиля, притом полностью снаряжённого, чтобы приобрести лебёдку достаточно мощную для этого груза. Если она окажется слабой, то будет просто бесполезной в экстремальной ситуации, так как не сможет сдвинуть машину с места. Тяговое усилие лебёдки должно в 2.5 раза превышать массу автомобиля, тогда она легко справится с задачей без необходимости выгружать вещи.

Stayer Maxpull 4310-4

Так как выбрать лебёдку для внедорожника не так просто, рассмотрим все эти типы подробнее, а затем приведём лучшие модели, которые хорошо себя зарекомендовали на практике.

Ручные механизмы

Это самые простые и дешёвые устройства. В действие они приводятся вручную, для этого приходится вращать рукоятку или двигать рычаг. По конструкции они бывают рычажные, барабанные и червячные.

Ручные лебёдки для внедорожников подходят далеко не все, так как развиваемая ими тяга обычно небольшая. Их можно использовать на лёгких автомобилях массой до 1-2 тонн, а джипы гораздо тяжелее. Но встречаются и довольно мощные конструкции, с тягой в 4-5 тонн.

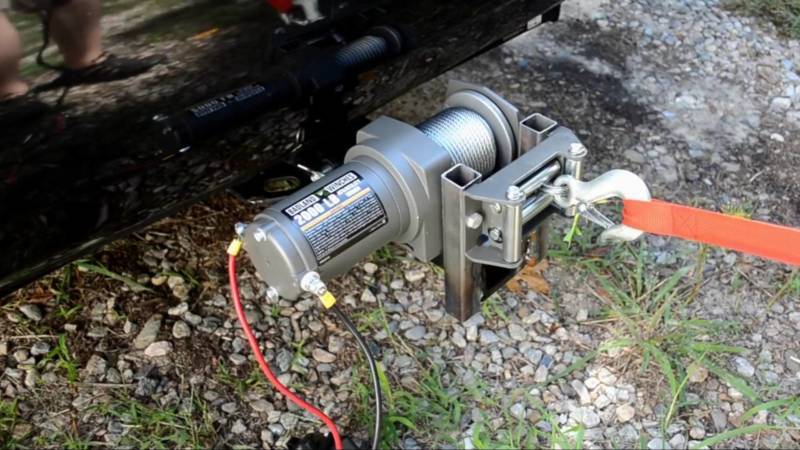

Электрические устройства

Электрические лебёдки для внедорожников подходят гораздо лучше, и они самые популярные. Питаются такие устройства от бортовой электросети – от аккумулятора. Использовать их очень просто, а запускаются они нажатием кнопки. Стоимость их вполне приемлема, а установка и подключение не вызывает проблем.

Такие автомобильные лебёдки развивают достаточно большое усилие и некоторые модели могут вытащить машину весом до 6 тонн. Но нужно иметь очень хороший и ёмкий аккумулятор, так как завести для подзарядки застрявший в грязи автомобиль не всегда возможно.

Механические приспособления

В отличие от ручных вариантов, механические лебёдки для внедорожников приводятся в движение не вручную, а двигателем, с помощью специального вала, подключаемого при необходимости.

Выбор такой лебёдки может ограничиваться конструкцией машины – далеко не все имеют возможность подключения дополнительного вала. Из преимуществ – довольно большая мощность, которой хватит, чтобы выдернуть машину из любых неприятностей. Но для этого нужно завести двигатель, что не всегда возможно, и это основной недостаток такой конструкции.

Гидравлические устройства

В устройствах такого типа барабан с тросом приводится в движение от гидравлической системы. Обычно они подключаются к гидроусилителю руля. Развиваемое усилие вполне достаточное и работают они бесшумно и плавно, но имеют множество недостатков:

• Стоимость больше, чем у других вариантов из-за сложности конструкции.
• Двигатель должен быть запущен.
• При повороте руля могут вести себя нестабильно, так как давление от гидроусилителя меняется.

Подобрать гидравлическую лебёдку для своего внедорожника может быть сложно, так как нужно учитывать возможности подключения. Между тем, особых преимуществ перед другими конструкциями у гидравлических лебёдок нет.

Гидравлическая лебёдка Runva 10000 LBS

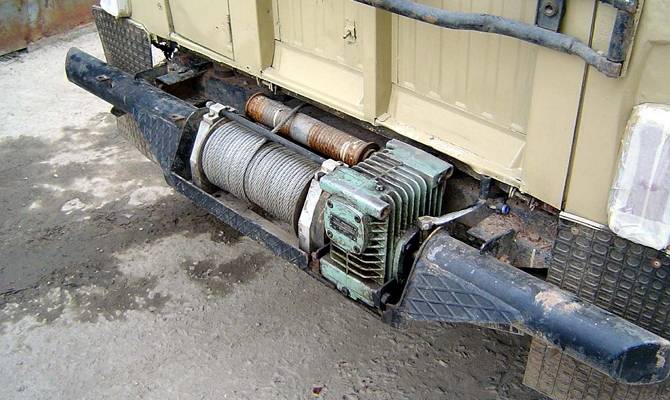

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Источник

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями. Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя. Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической.

Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.

Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора

При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн. Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками

Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников

Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками. Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

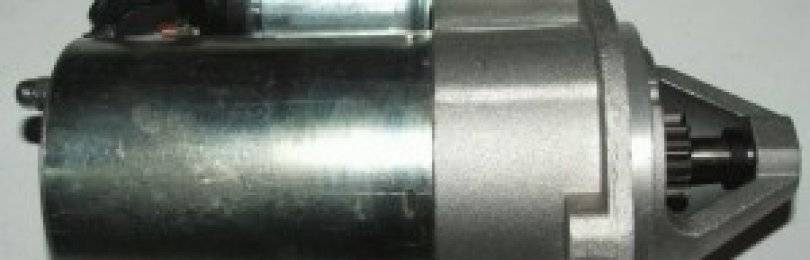

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор. Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
4. Конструкция барабана крепится на корпусе вместе со стартером.
5. Стартер соединяется с валом.
6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
8. Лебедка устанавливается на автомобиле и проверяется в деле.

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1 : основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2 : стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3 : вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4 : станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5 : подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.

При изготовлении следует помнить об ограничениях:

1. Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
2. Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;

Функции лебедки

Электролебедка своими руками изготавливается и устанавливается для того, чтобы существенно повысить проходимость внедорожника. Она используется для вытаскивания автомобиля из ямы или буксировки другого транспортного средства, а также перевозки различных грузов.

В большинстве случаев автолебедка устанавливается на переднем или заднем бампере. Кроме этого, встречаются переносные конструкции, которые могут фиксироваться на кузове самым различным образом. Если рассматривать пикапы, то на них часто устанавливают манипулятор для погрузки груза или транспортировки другого транспортного средства.

Создаем простейший подъемный механизм своими руками

А вот если механизм для грузов нужен срочно или на один раз, а выбирать по магазинам его нет времени и жалко денег, мы расскажем, как сделать полиспаст своими руками. Хорошо, если у вас в мастерской имеются резьбовые шпильки, подшипники, блок, трос, крюк, шестеренка. Понадобится немного времени: нужно подшипники насадить на шпильку. Гайку от шпильки желательно зафиксировать, чтобы не тратить некоторую часть сил впустую на прокручивание своеобразного вала. Конец шпильки можно снабдить шестеренкой, сделав таким образом более удобный ручной привод.

Через блок перекидываем трос и крепим его на опоре, а вот на другой конец цепляем крюк, на который будем вешать груз. Также на конце троса можно зафиксировать систему строп, если характер груза не позволит его насадить на крюк. В принципе, самый простейший вариант полиспаста готов. Остается приступить к работе, соблюдая технику безопасности, которая одинакова для всех механизмов, как покупных, так и самодельных. Внимательно проверяйте все элементы на целостность перед работой, а во время работы не делайте резких движений, поднимать груз следует плавно, и, конечно, не стоит стоять под подвешенным грузом.

3 Простая лебедка из стартера – алгоритм самостоятельного изготовления

Как стационарные, так и переносные устройства для вытягивания застрявшего авто стоят немалых денег. Стоимость некоторых моделей от ведущих производителей лебедок порой достигает 30–40 тыс. руб. Согласитесь, деньги немалые, поэтому мы предлагаем рассмотреть принцип изготовления простейшей электрической конструкции из автомобильного стартера. Последний должен быть оборудован планетарным редуктором. Такие стартеры можно отыскать под капотом какого-нибудь старенького ВАЗ. Работу вполне под силу выполнить своими руками. Главное – запастись инструментами, материалами и делать все строго по описанному ниже алгоритму. Итак, для работы нам потребуется:

• готовый барабан из стальной трубы;
• комплект шестерен;
• мотор-редуктор с напряжением 12 вольт;
• аппарат для сварки;
• болгарка;
• стальной лист;
• электрическая проводка;
• рабочий стартер.

Первое, о чем стоит позаботиться – это изготовить своими руками барабан. Он делается из трубы, к которой привариваются металлические щечки. Их толщина должна составлять примерно 3–5 мм. После этого нужно подготовить ровную поверхность для работы. Лучше всего положить под инструменты тонкий стальной лист. После этого берем сварочный аппарат и подготавливаем в листе посадочные места. Устанавливаем в них барабан с помощью гаек, болтов и шайб. Затем присоединяем к барабану редуктор. Первичный вал в конструкции редуктора должен быть направлен строго вверх. После этого привариваем к устройству кронштейн крепления.

Подключение самодельной лебедки к редуктору

Следующим шагом изготовления автомобильного буксировочного устройства своими руками станет соединение стартера и 12-вольтового редуктора. Для этого сначала устанавливаем переходник, который понадобится для монтажа стартера вверху редуктора. После устанавливаем на первичный вал шестерню с подходящим размером зубов. Правильность выполненной своими руками работы очень легко проверить: включите стартер, если его вал с шестерней без проблем соединились с редуктором, значит, вы все делаете правильно.

После этого на первичный вал нужно установить шестерню. В качестве последней можно использовать венец маховика. Затем надежно закрепляем все узлы изготовленной своими руками конструкции. После этого подключаем к готовому переносному устройству электропроводку и монтируем пульт управления.

Финишным этапом изготовления станет очистка лебедки от пятен масла и пыли. В итоге сделанная своими руками конструкция должна быть идеально чистой. Только после этого можно окрашивать устройство, но это, как говорится, по вашему желанию.

Список источников

• remoskop.ru
• tokar.guru
• tuningkod.ru
• obinstrumente.ru
• autodont.ru
• StroyVopros.net
• motorsguide.ru
• mashintop.ru
• sad24.ru
• tolkavto.ru
• xn--80aabfqjhc8bhv.xn--p1ai

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010
