Кузнечные молоты

Принцип действия молота, его виды

Принцип работы молота достаточно прост. Его работа заключается в нанесении динамических ударов по заготовке главным рабочим органом – штоком, который соединён с ударником (бабой). Контроль за силой ударов и их последовательностью осуществляется специальным управляющим устройством.

Конструктивные элементы, присутствующие в кузнечном ковочном молоте любой модели:

• поршень, с которым соединена баба;
• опорная часть станка;
• подвижные узлы молота, связанные со станиной;
• привод станка;
• ограждение, обеспечивающее безопасность человека;
• электрооборудование.

В конструкциях кузнечных молотов, используемых ранее, имелся привод ножного или ручного действия. На современных станках чаще используется иная система управления, которая сводит к минимуму физическую нагрузку на оператора.

Механический молот

В механическом кузнечном молоте энергия кривошипно-шатунного механизма передаётся поршню, который и наносит удары по заготовке. Таким путём выполняются самые различные операции кузнечными станками. Они предназначены для ковки горячего металла при изготовлении различных художественных орнаментов и многого другого. Применяя различные инструменты, с помощью механического молота можно выполнять как обрубку, обрезку заготовок, так и прокалывание любых материалов.

Раскручивание маховика в молоте механического типа осуществляется за счёт энергии встроенного электродвигателя. Управление движением ковочного элемента осуществляется с помощью ножной педали. Такие кузнечные молоты, имеющие до 60 кг падающего веса, работают как в частных мастерских, так и на металлообрабатывающих предприятиях небольшого формата.

Положительные стороны механического молота – отсутствие необходимости в работе компрессорной или масляной насосной станций, интенсивного трения поршней о цилиндры. К тому же они имеют меньшие габаритные размеры, нежели пневматические или гидравлические молоты.

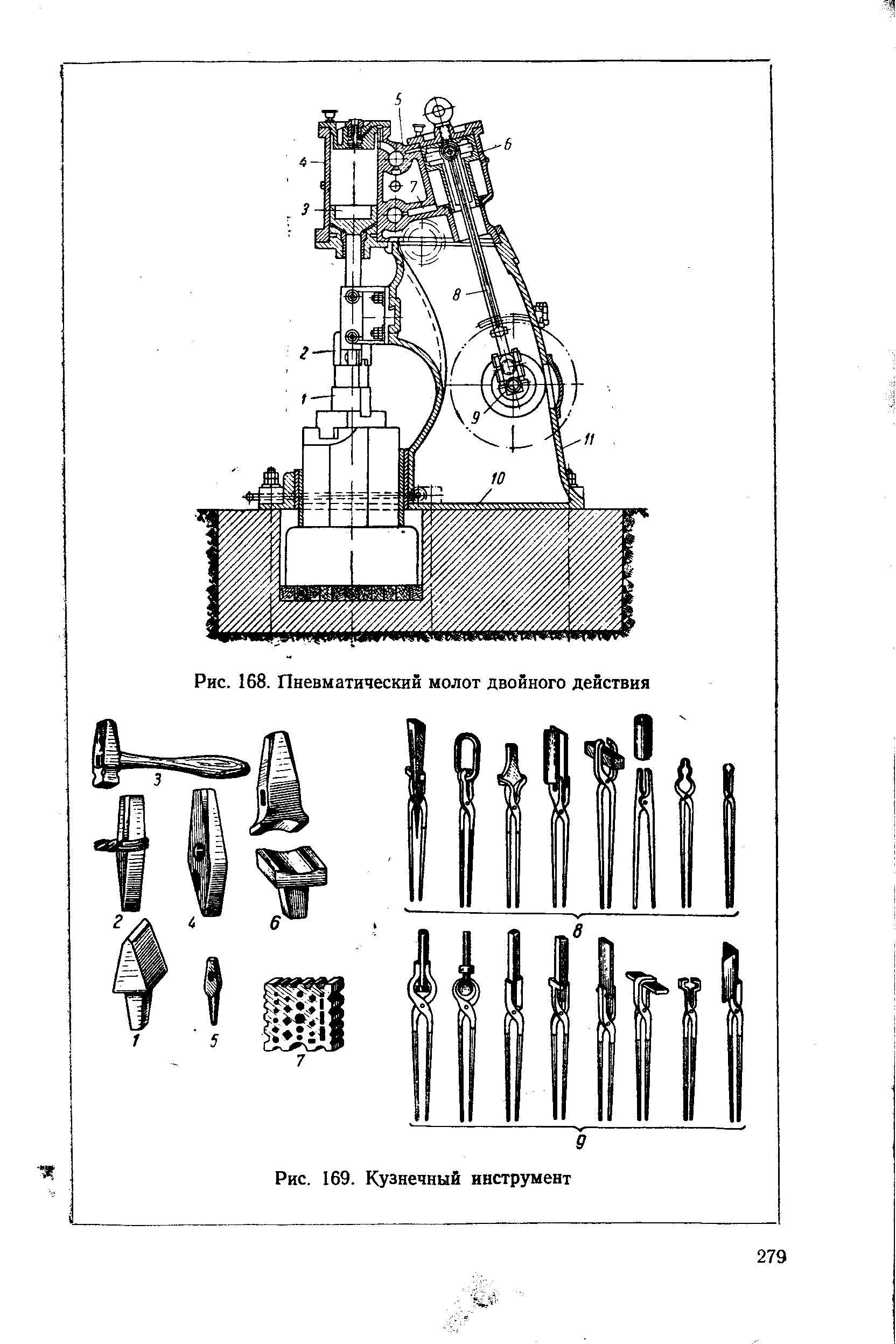

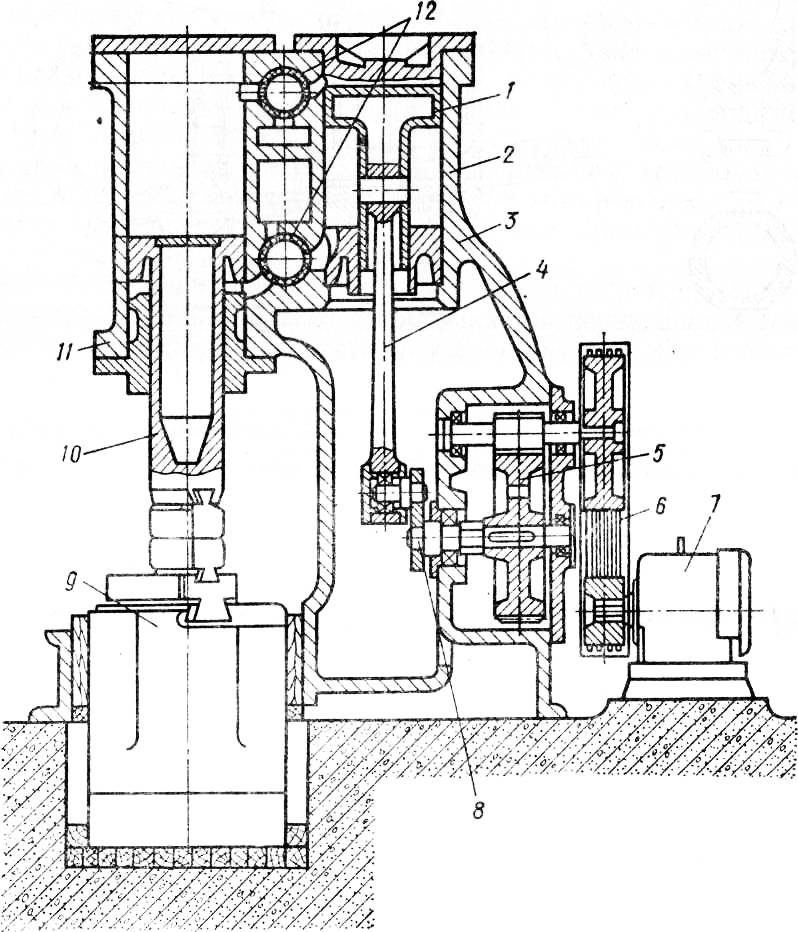

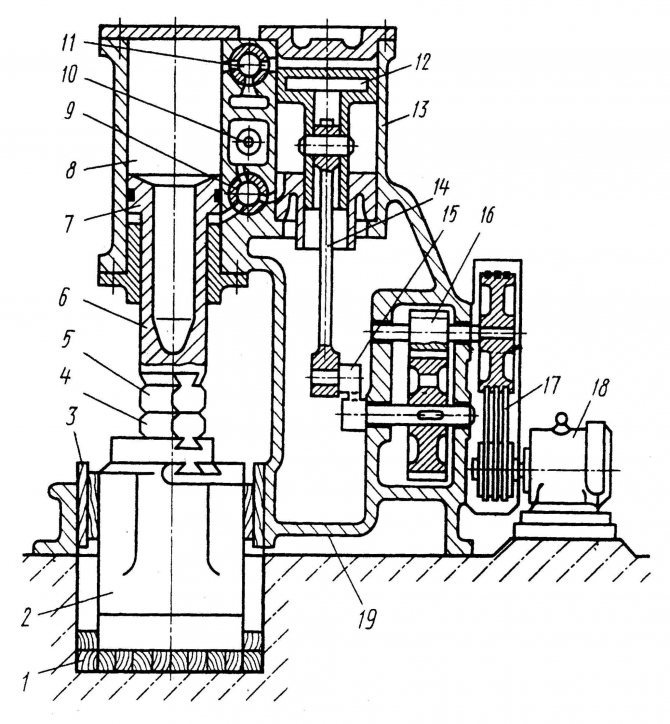

Пневматический молот

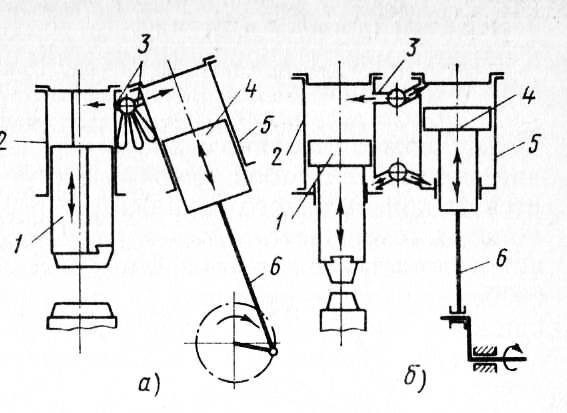

Несколько по-другому работает пневматический кузнечный молот. Он имеет свой пневматический цилиндр, который с успехом заменяет кривошипно-шатунный механизм. Пневматический ковочный станок может выполнять все операции, которые можно производить с помощью механического молота. Кроме этого, с помощью пневматического молота можно выполнять формовку, разрезание и скручивание заготовок.

Управление пневматическим молотом осуществляется с помощью ножной педали или ручного рычага. Для того, чтобы рабочий цилиндр станка постоянно находился в смазанном состоянии, в его конструкцию введен масляный насос, подающий смазку ко всем трущимся деталям. В некоторых моделях станков используется даже два масляных насоса, тем самым обеспечивается минимальное трение между деталями и длительный срок службы всего механизма.

Молоты пневматического типа делят на две группы:

• для изготовления моделей художественного содержания;
• для производственных целей.

Художественная ковка характеризуется максимальной массой ударного элемента до 75 кг, а вот производственный молот может иметь максимальную падающую часть массой до 2 тонн. Пневматические кузнечные станки энергоёмки, они имеют рабочие режимы с тонкой регулировкой чувствительности. Отличает их также долговечность работы и простота в обслуживании. Однако в силу того, что пневматические молоты имеют большие габариты и очень массивны, их транспортировка в случае необходимости доставляет немало проблем.

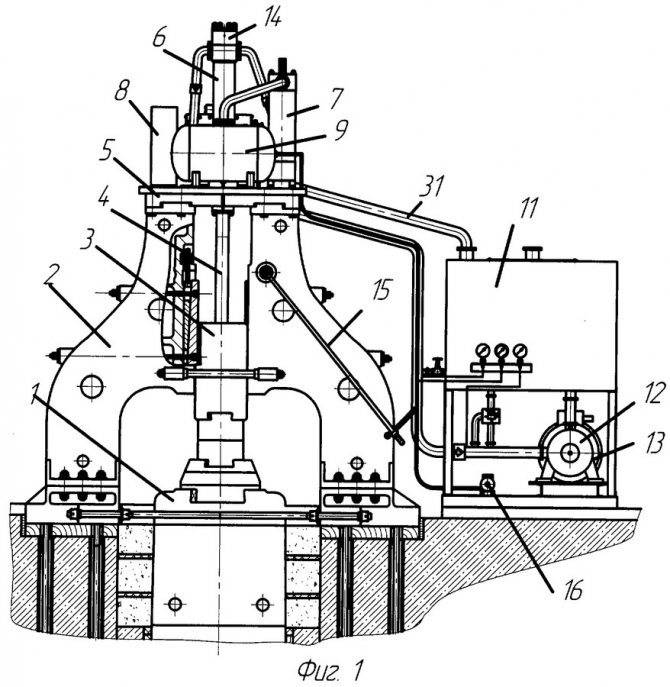

Гидравлический молот

По своему устройству гидравлический кузнечный молот сильно отличается от предыдущих видов станков. Основными деталями этого молота являются шабот и стойки, в которых выполнены направляющие для движений бабы с рабочим инструментом. Также стойки являются основой для крепления насоса гидропривода с исполнительным цилиндром.

Внутренние полости штоков сообщаются с гидравлическими насосами с помощью обратного клапана. Управление гидравлическим молотом осуществляется с помощью гидрораспределителей трёхпозиционного типа. Насосы и обратный клапан связывает первый распределитель, а другой осуществляет переключение полостей штока и основного гидроцилиндра.

Полость поршня обеспечивает во время работы молота удаление масла из полости штока, при этом обеспечивается полная разгрузка гидронасосов. Это повторяется на всех рабочих режимах, расхода же масла, находящегося под высоким давлением, не происходит. Кузнечный молот с ЧПУ на гидравлике способен выполнять любые виды ковочных работ и объёмную штамповку высокой точности.

Первоначальный пуск ковочного молота МВ-412

Перед первоначальным пуском молота должны быть выполнены ранее изложенные указания, относящиеся к первоначальному пуску (см разделы «Подготовка к первоначальному пуску» и «Смазка молота»). Необходимо проверить надежность клиновых соединений верхнего и нижнего бойков и подушки (фиг. 5, 6, 7).

Перед включением молота следует обязательно провернуть вручную кривошипный вал за приводной шкив с тем, чтобы убедиться в отсутствии причин, мешающих свободному вращению кривошипного вала. Проверить надежность соединения нижней головки шатуна с шатуном.

Для предварительного детального ознакомления с молотом рекомендуется обкатать его на холостом ходу, усвоить назначение и действие органов управления (см. фиг. 14).

Опробовать все режимы молота, а также проверить поступление смазки.

Произвести пробную ковку горячего металла, в процессе которой устранить все выявленные недоделки монтажа.

Последовательность действий

Рассмотрим схему работы с простым молотом.

• Для выполнения удержания оператор переводит рукоятку в заданное положение. Обе камеры заполняются воздухом, ударник не касается наковальни, но при этом двигатель не выключается.
• При подъеме рукояти цилиндр и верхняя камера заполняются воздухом, а нижняя камера изолируется. Сначала поднимается ударник, а затем боек.
• Для выполнения непрерывных ударов оператор переводит рукоятку в заданное положение. Цилиндр и обе камеры компрессора изолируются. При опускании поршня ударник поднимается или опускается. Мощность удара регулируется рукояткой.
• Для выполнения разового удара оператор перемещает рукоятку в положение непрерывных ударов, а возвращает в положение удержания.

Механический молот своими руками

Изготовить самодельный молот для ковки можно в несколько этапов:

• Подготовка фундамента под установку.
• Создание рамы станка.
• Сборка механизма.
• Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент

Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара.

В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Механизм

Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой.

Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Этапы сборки молота

Изначально нужно собрать и установить на фундамент раму устройства. Нижние салазки крепят на анкерные болты с гайками. К ним сваркой приваривают остальные направляющие и перемычки.

В стойки вставляется вал, на который фиксируется рычаг с молотом.

Так же осуществляется и сборка привода с педалью или рычагом.

Саму наковальню можно изготовит с обрезка рельса, двутавра или швеллера. Однако, желательно, чтобы лицевая часть была закаленной.

После окончательной сборки и испытаний конструкцию нужно покрасить.

А что Вы можете добавить к этому материалу из личного опыта изготовления таких устройств для ковки металла? Какие конструкции использовали у себя, поделитесь идеями в блоке комментариев к этой статье.

В кузнечном деле мастеру не обойтись без ряда специальных инструментов, в том числе и без кузнечного молота. Такой агрегат способен деформировать металлозаготовку, придавая ей определенную форму.

Особенности эксплуатации подобного оборудования на практике определяются его видом, возможностями и особенностями строения.

Молот самодельный: супермолот

Смастерить самодельный кузнечный молот для ковки металлоизделий будет легче, если разделить все операции на несколько этапов в следующей последовательности:

• подготовка основания для монтажа кузнечного пресс молота;
• конструирование рамы станка с рессорами;
• сборка рабочего механизма;
• установка самодельного устройства.

Важно! Конструкция кузнечного молота во многом зависит от его вида. В домашних условиях реально изготовить механический вариант, а вот электрический или гидравлический молот сконструировать самостоятельно крайне проблематично

Но перед подробной инструкцией, указывающей, как сделать кузнечный молот, следует отметить важность создания чертежа будущей конструкции

Но перед подробной инструкцией, указывающей, как сделать кузнечный молот, следует отметить важность создания чертежа будущей конструкции

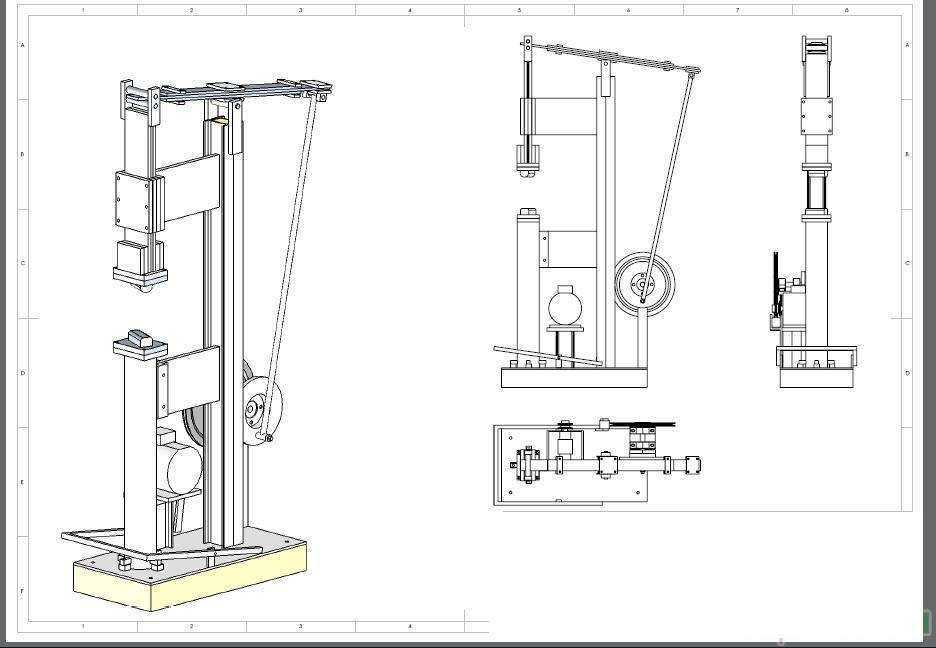

Чертежи

Изготовить кузнечный молот своими руками можно в условиях мастерской или гаражной постройки

Но перед работой важно определить актуальные размеры агрегата, описать все его составляющие детали, что в последствие позволит определить вес изделия и его функциональные возможности

Для этого потребуется составить самостоятельно или найти в интернете чертежи и схему сборки такой конструкции с детальным описанием всех ее частей.

На заметку! Легче изготовить своими руками кузнечные молоты механического типа, исходя из классификации подобных агрегатов, по характеру применяемой силы.

Фундамент

После создания чертежа устройства для ковки переходят к формированию фундамента. Самодельный кузнечный молот нужно установить на ровную площадку, подготовленную заранее. Это необходимо для нормальной работы устройства и устранение риска его опрокидывания при эксплуатации.

Электрическая схема кузнечного молота.

В месте монтажа конструкции нужно выкопать яму актуальных размеров. Ее дно тщательно посыпают песком со щебнем, поливают водой и трамбуют. Поверх осуществленного слоя песчаной подушки монтируют армирующий каркас, для чего применяется арматура с диаметром 12-14 мм.

Крайне важно не забыть при этом про перевязку, которую осуществляют каждые 250-300 мм. Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

• цемент марки м400;
• щебенка фракции 10-20;
• песок.

Заливку следует осуществлять за один раз, постоянно уплотняя массу. Это позволит избежать образования пустот внутри фундамента.

На завершающем этапе изготовления основания под самодельный молот для ковки в незастывший бетон стоит установить анкерные болты, на которые впоследствии дополнительно зафиксируется агрегат.

Рама

Самодельный кузнечный молот при сборке требует наличия сварочного аппарата, с помощью которого собирается рама конструкции. Ее изготавливают из профильных труб или иного вида металлопроката, обладающего высокой прочностью.

Для дополнительной устойчивости изделия нужно установить распорки, а также поперечные балки.

Сборка молота

В начале работы потребуется собрать раму агрегата и выполнить ее монтаж на подготовленное основание. Нижние салазки фиксируются анкерными болтами с гайками, а остальные направляющие и перемычки привариваются к ним с помощью сварочного аппарата.

Вал вставляется в стойки, а потом на него крепят рычаг с молотом. Аналогично собирают привода с педалью или рычагом.

Он выполнит функции амортизатора при ударах молота о наковальню. Наковальня изготавливается из обрезка рельсы или швеллера, но желательно с закаленной лицевой частью. После осуществления сборки конструкции ее красят.

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

1. Паровоздушный молот, который использует энергию перегретого пара.
2. Пневматический молот, энергоносителем у которого выступает сжатый воздух.
3. Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
4. Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
5. Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.

Гидравлический молот Паровоздушный молот

Пневматический молот

Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

ВАЖНО ЗНАТЬ: Работа фрезерных станков с ЧПУ по металлу

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Устройство рамы конструкции для кузнечного молота

Для изготовления рамы используют швеллер. Обычно его параметры выбирают, исходя из того, какие изделия будут подвергаться обработке. Как правило, для бытового оборудования подходит швеллер 12х8 см.

ВАЖНО ЗНАТЬ: Применение 3D фрезерных станков с ЧПУ по металлу

Расстояние, на которых отрезки швеллера будут располагаться друг от друга, выбирается с учетом величины наковальни – оно может быть 80-100 см.

В качестве металлических распорок используют либо такой же швеллер, либо железную трубу.

При этом распорку в передней части станины – будущее местоположение наковальни, необходимо монтировать под швеллера.

Так как именно передняя часть кузнечной установки в ходе рабочего процесса будет подвергаться сильным нагрузкам.

Распорка задней части установки должна привариваться вблизи верхнего уровня швеллеров.

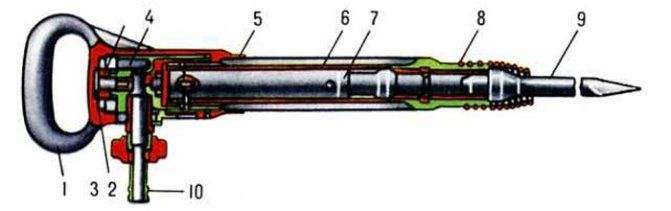

Устройство и принцип работы пневматического молотка

По своим конструктивным особенностям подобный инструмент входит в категорию поршневых пневматических систем, оснащённых воздухораспределителем с ударным принципом действия. В работу пневмомолоток приводится за счёт воздействия на него потока сжатого воздуха, подаваемого компрессором.

Основными конструктивными элементами инструмента являются:

1. Рукоятка.
2. Амортизатор.
3. Пружина
4. Клапан
5. Фиксирующее кольцо
6. Корпусная часть
7. Ударная часть или боек – воздухораспределительный ударный механизм
8. Буферная пружина
9. Насадка
10. Ниппель.

В целом пневматические молотки состоят из нескольких основных узлов:

• корпус-рукоятка – входит пусковой механизм, глушитель и корпус. Глушитель используется для подавления аэродинамического шума, возникающего при выбросе отработанного молотком воздуха;
• виброзащита рукоятки – предполагает оснащение инструмента стаканом с двумя уплотняющими втулками;
• антивибрационная защита от зубила – включает подпружиненную втулку и манипулятор;
• ударный узел (устройство пуска) – состоит из ствола, воздухораспределительной системы и ударника.

Ударная система выполняет ряд основных функций:

• обеспечивает подачу воздуха в инструмент с дальнейшим его распределением между блоками ходов ударника и выведением после использования из общей системы оборудования;
• переводит энергию используемого воздуха в механическую работу основного рабочего элемента – ударного узла.

Насадка – выбирается в зависимости от типа задачи:

• зубило – разрушение железобетонных и металлических конструкций;
• острая пика (карандаш) – обработка промёрзлой почвы, кирпича или асфальта;
• лом (цилиндр) – кирпичные стены, наледь, бетон;
• лопатка – подойдёт для снятия льда или для работ с асфальтом.

Пневматический отбойный молоток может также дополнительно оснащаться:

• боковой рукояткой, позволяющей правильно распределять прикладываемые физические усилия, тем самым обеспечивает комфортную эксплуатацию оборудования;
• плавный пуск – даёт возможность плавно разгонять двигатель, увеличивая его срок службы, и исключает излишние перегрузки устройства;
• регулятор частоты ударов – помогает настраивать молоток для работы с материалами с разным уровнем твёрдости, контролируя интенсивность работы инструмента.

Принцип работы молотка заключается в следующем: давление (сжатый воздух) подаваемое через шланг, воздействует на рукоятку, приводит в работу инструмент и преодолевает сопротивление, которое оказывает пружина вентиля. При этом вентиль сдвигается, и открываются отверстия распределительной системы воздуха. Воздух начинает поочерёдно поступать в блоки ударника разного типа (то в верхнюю, то в нижнюю часть цилиндра), в результате чего ударная система начинает совершать быстрые движения возвратно-поступательного характера.Главными характеристиками, от которых зависит эффективность работы любого типа отбойника, являются сила и количество ударов.

Буферное устройство ковочного молота МВ-412

Буферное устройство ковочного молота МВ-412

Для предотвращения ударов бабы о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство.

При подъеме бабы до кромки «О» канала «А» оставшийся между поршнем бабы и крышкой воздух в полости «В» образует буфер, препятствующий удару бабы о крышку и способствующий ускорению возврата бабы из верхнего крайнего положения.

Обратный шариковый клапан препятствует выходу воздуха в канал «А» при образовании буфера, но немедленно открывается, если давление воздуха в полости «В» станет ниже, чем в канале «А», соединенном с ВПКЦ (верхняя полость компрессорного цилиндра), чем предупреждается зависание бабы в верхнем крайнем положении и перегруз компрессора.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

ВАЖНО ЗНАТЬ: Применение вертикального фрезерного станка по металлу

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Гидравлический молот Википедия

Гидравли́ческий мо́лот (англ. Hydraulic hammer) — сменное рабочее оборудование гидравлических экскаваторов, гидрофицированных машин (стационарных глыборазбивочных установок, погрузчиков, манипуляторов, сваебойных копров), используемое для обработки прочных материалов (горных пород, грунта, металла) или погружения свайных элементов действием ударов падающих частей, разгоняемых жидкостью, находящейся под высоким давлением. Применяется в качестве вспомогательного навесного оборудования при демонтажных работах, при работах с мерзлыми грунтами.

Характеристики гидравлических молотов

Гидравлических молотов — разрушителей:

• энергетический диапазон 0,5…20 кДж;
• частота ударов 10…40 Гц;

Гидравлических молотов — сваебоев:

• энергетический диапазон 20…100 кДж;
• частота ударов 0,7…3 Гц;

Применение гидравлических молотов

• разрушение скальных грунтов, бетонных и железобетонных конструкций, мерзлого грунта;
• уплотнение рыхлого грунта;
• вскрытие асфальтобетонных покрытий;
• вскрытие различных подземных коммуникаций;
• объёмная и листовая ковка;
• погружение свайных элементов;
• ударное погружение свай.

Изготавливаем механический молот

Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.

Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:

1. Эл. двигателя, управляющим вращением кривошипного вала.
2. Исполнительного механизма для получения колебаний.
3. Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
4. Бойка с системой направляющих элементов.
5. Станины Т-образного типа.
6. Шабота или нижней плиты, где производится собственно ковка.

Кузнечный пневматический молот используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.

Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.

Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:

• изготовление рамы;
• изготовление рабочего рычага;
• сборку кузнечного молота и монтаж наковальни.

Конструкция и принцип действия

Функционирование ковочного молота базируется на динамических ударах рабочего органа — штока, соединенного с бабой (ударной частью машины) и устройствами, контролирующими силу воздействия. Другими обязательными конструктивными элементами являются:

• поршень, соединенный с бабой;
• основание (зафиксированное на твердой поверхности);
• станина (направляющие для подвижных узлов фиксируются на ней);
• приводное оборудование;
• щитовое ограждение (для безопасности оператора);
• электрическое оборудование;
• компрессорный цилиндр (у пневматических молотов).

Ранние машины имели ножной или ручной привод. Современный кузнечный молот оснащен удобной системой управления, минимизирующей усилие работника кузницы.

Рис. 1. Устройство пневматического молота.

(1 — рабочий цилиндр, 2 — компрессорный цилиндр, 3 — поршень, 4 — кривошипный механизм, 5 — баба, 6 и 7 — верхний и нижний бойки, 8 — подушка, 9 — воздухораспределительный механизм, 10 — деформируемая заготовка)

Вкратце действие устройства происходит так:

• заготовка помещается в нижнюю часть молота (обычно это боек);
• настраивают устройство на определенную частоту удара, приводят в движение;
• после активации молота, ведомая верхняя часть бьет по заготовке;
• динамическое воздействие продолжается до тех пор, пока заготовка не приобретет нужную форму.
