Как использовать
Принцип работы у различных моделей кримперов одинаков. Естественно, нужно заранее выполнить предварительную подготовку концов кабеля. Изоляция должна быть снята по определенной длине. Изоляция кабеля (хотя бы ее малейшая часть) должна попадать под обжим. Это значительно снижает риск переламывания жил. Это требование нужно учесть особенно при использовании клеммы, которая имеет разрезный хвостовик. Если данное условие не будет выполнено, разъём может отскакивать с конца провода. В основном это происходит при нагрузке.
Чтобы выполнить отжим провода, следует убрать внешнюю изоляцию.
Важно! Жилы зачищать нельзя!
При обжиме наконечника отдельные клеммы прижимаются к жилам провода. Как правило, коннектор вдавливается внутрь, сжимая наружную изоляцию кабеля для предотвращения переламывания жил.
Что нужно учитывать при покупке инструмента
При покупке нового инструмента следует проверить его состояние. Нужна правильная ориентировка наконечника в пазах обжимных губок. Кроме того, основная масса инструментов снабжена регулировкой усилия прижима и глубины вдавливания. Это следует иметь в виду, если используются клеммы различных производителей, так как они будут иметь не одинаковые механические характеристики.
Цена кримпера для обжима наконечников проводов
Кримпер для обжима наконечников: специфика конструкции, применение
Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.
Кабельное соединение всегда начинается со снятия изоляции с концов проводов
Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.
Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.
Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

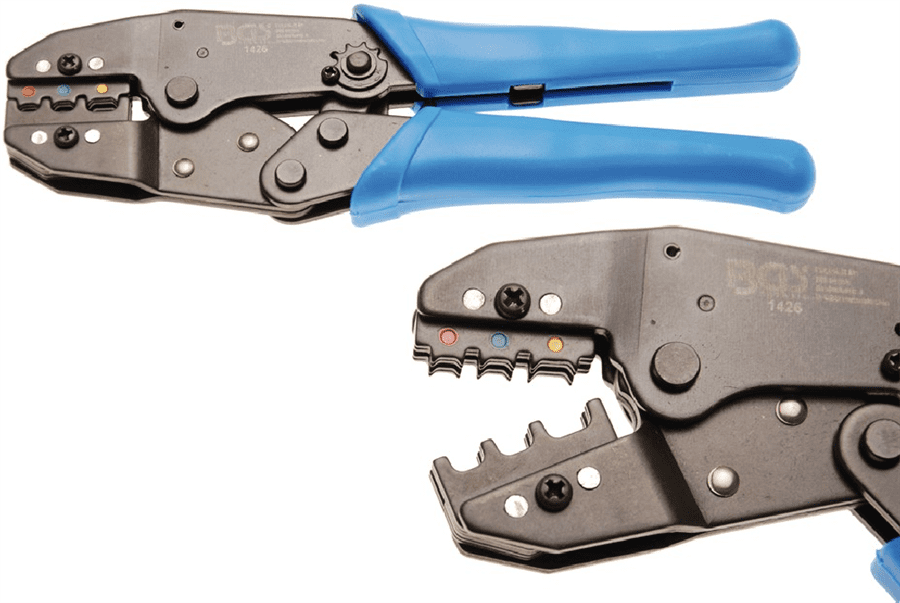

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

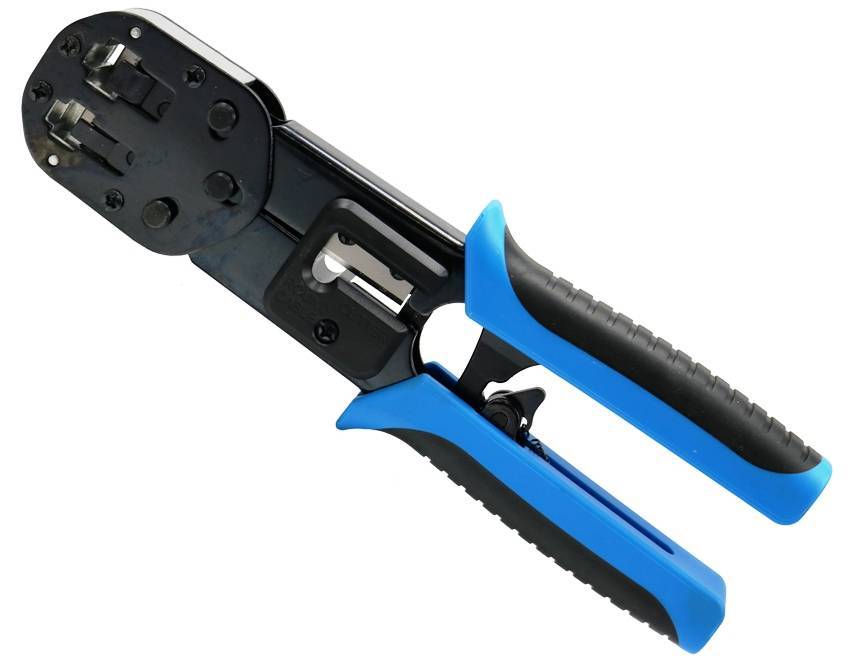

Опрессовочные клещи для обжима наконечников проводов RJ 45
Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Что касается общих требований, то следует обращать внимание на такие показатели:
Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук. Форму ручек. Она должна быть эргономичной, удобной для захвата. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки
Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима. К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500
Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным
К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.
Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой
Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.
Матрицы для пресс клещей
Для чего нужны целых 5 наборов матриц? Здесь не только разница в сечении обжимаемых наконечников, но и в их функциональности и типоразмере.
Под каждый вид наконечников можно подобрать свой идеальный вариант.
В пресс клещах CTB, как и в CTF матрицы взаимозаменяемы, что делает эти наборы абсолютно совместимыми и может существенно сэкономить ваш бюджет.
Чаще всего приходится пользоваться матрицами предназначенными для опрессовки втулочных изолированных и неизолированных наконечников марки НШВИ и НШВ. На матрицу нанесена цифровая маркировка по сечению наконечника.
Эти матрицы специально разработаны для формирования монолитного штифта на конце многопроволочной жилы.
Для придания механической прочности на внутренней поверхности профиля опрессовки нанесено специальное рифление.
Матрица модели МПК-02 подходит под наиболее популярный ряд втулочных наконечников сечением от 0,25 до 6мм2. А что делать если у вас втулочный наконечник сечением целых 25мм2? Здесь вас выручит матрица модели МПК-03. Эта матрица уже обжимает втулочные изолированные и неизолированные наконечники от 10 до 25мм2.
Для опрессовки двойных втулочных наконечников марки НШВИ-2 нужно воспользоваться матрицей МПК-06. Она имеет 7 позиций и обжимает наконечники от 0,5 до 6мм2.
Имейте в виду, что в комплекте с инструментом она не идет и вам придется докупать ее отдельно. Ознакомиться с текущими ценами и подобрать себе наборы матриц можно здесь.
Есть и другой выход из ситуации. Если необходимо обжать двойной наконечник НШВИ-2, а докупать под него матрицу нет возможности, воспользуйтесь обыкновенной матрицей МПК-02.
То есть, когда у вас двойной наконечник сечением 4мм2 НШВИ(2)-4-12, то прессовать его нужно матрицей рассчитанной на одинарный под 6мм2.
Еще в набор входит матрица МПК-01 для изолированных коннекторов марки НКИ, НВИ и им подобных. Она рассчитана на сечения от 0,5 до 6мм2.
Ну и два последних набора матриц это МПК-04 – для автоклемм и МПК-05 – для неизолированных медных наконечников.
Матрицы вставляются в клещи таким образом, чтобы сторона матрицы с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.
Втулочные наконечники НШВИ данный кримпер обжимает трапецией. Такой профиль обжатия довольно широк и может вызвать некоторые проблемы с подключением отдельного оборудования. Имейте ввиду, что при подключении проводов к пускателям второй величины, после обжатия проводов относительно больших сечений трапецией, иногда приходится заводить их в контакты боком.
Существующие виды опрессовочного инструмента
Инструмент для обжима бывает двух видов – пресс-клещи и кримпера. Последний вид может выпускаться в ручном либо автоматическом варианте. Стоит рассмотреть каждый вид более подробно.
Подробнее о пресс-клещах
Основное их предназначение заключается в выполнении опрессовки наконечников/гильз для проводов и кабелей. Они могут различаться по типам и иметь разное сечение. Существуют особые модели клещей, которые в дополнение обладают усилителем, в роли которого может выступать гидравлический механизм или же обыкновенный рычаг. За счет подобного элемента необходимость приложения дополнительных мускульных усилий при работе значительно снижается.
Чаще всего, большинство из моделей рассматриваемого инструмента, обладают контролем качества произведенного процесса, который не позволяет рукояткам разойтись до того момента, пока весь процесс не будет окончен. Естественно, для выполнения качественной работы следует использовать и высококачественный инструмент. Пресс-клещи профессионального уровня оснащены храповым механизмом, блокирующим их обратный ход в случае, когда работа не завершена. Поэтому, бросить процесс на «полпути» не удастся, разве что сам электромонтажник этому не помешает.
Подробнее о кримперах
Данный вид может быть двух типов – ручным либо же автоматическим. Аналогично пресс-клещам, кримпер применяется для производства электромонтажных работ и используется для соединения проводков между собой или же с контактами разъемов, непосредственно во время работы. Использование данного инструмента помогает полностью избежать необходимости сварки/пайки.
В случаях, когда кримпер нечасто применяется для опрессовки, то его запросто можно использовать в качестве кусачек или применять только его калибровочные пазы. Более того, в некоторых кримперных инструментах имеются особые выпуклые элементы, с помощью которых удобно производит зачистку провода.
Если же необходимо приобрести прибор только для обжима провода только одного вида, то предпочтительнее использовать кримпер с функцией регулировки. В данном инструменте резаки могут автоматически подстраиваться к требуемому диаметру посредством кулачка/винта, которые отвечают за регулировку. Таким образом, возможно значительно облегчить процедуру зачистки и электромонтажнику не стоит особо беспокоиться о том, в какой паз вошел кабель.
Итак, как правильно обжимать провода наконечниками
Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.
Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.
Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.
Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:
- с монолитной жилой;
- многожильный.
При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.
Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.
Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.
Заключительная часть обжима инструментом провода с монолитной жилой:
- убеждаемся в правильности соединения;
- вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
- до конца утапливаем оголенный участок провода в наконечник;
- прилагая усилие нажимаем на рукоятки кримпера;
- как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
- оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.
Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:
- слишком слабое сжатие ручек инструмента;
- неисправность храпового механизма;
- «слабая» пружина в храповике;
- не до конца установлен рычажок блокировки храповика.
Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.
Поэтому провода с большим количеством жил обжимаются по следующей инструкции:
- снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
- надеть на шнур небольшой кусок термоизоляционной оплетки;
- после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
После вышеперечисленных манипуляций обработку кабеля можно считать законченной.
выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.
Материал наконечника
Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.
При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.
При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.
Плюсы обжатия проводов наконечниками
- обжатый наконечником конец провода считается воздухонепроницаемым
- гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
- луженная поверхность наконечника – надежная защита от воздействия окружающей среды
ГОСТ
Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.
Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.
Так наиболее «ходовыми» считаются следующие ГОСТы:
- Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
- Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
- Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
- Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.
Материалы и инструменты
Прежде чем приступать к операции, подготовьте следующее:
Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ – максимальная длина сегмента – 100 м.
Кабель UTP 4 пары
Коннекторы RJ45 (8Р8С) – минимум два на один почт-корд. Это небольшие “детальки” из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные “ножи”, которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен “язычком” – фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы – покрытые слоем металла, который внутри соединяется с экраном провода.
Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.
Стриппер – нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.
Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара – все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.
Тестер для сетевого кабеля
Схемы опрессовки
Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая – между двумя свитчами или двумя ПК.
Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки – они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.
Порядок обжима
Наконец, переходим к основному – к тому, как правильно обжимать витую пару. Рассказываем пошагово:
- Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно – выравнивать его вы будете потом;
- Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;
Отмеряем зачищенные жилы
Проверяем правильность и надежность соединения
При обнаружении дефекта кабель придется опрессовать заново. Если все нормально – он готов к использованию.
Заключение
Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось – с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен “помучаться” десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.
В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.
О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.
Источник
Основные типы и разновидности клещей
Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.
Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.
Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.
Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.
Промокоды со скидками на светильники
Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.
Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.
Кримпер Pro’sKit CP-376TR
Последний в сегодняшнем обзоре инструмент для обжима витой пары – кримпер Pro’sKit CP-376TR.
- высокое качество опрессовки кабеля;
- поддержка коннекторов с 4-8 контактами;
- эргономичная конструкция;
- долго незатупляющиеся ножи;
- выдерживает 2-4 года интенсивного использования.
Недостатком владельцы назвали только высокую цену. Средняя пользовательская оценка Pro’sKit СР-376TR составила 4.8.
Заключение
Если вы собираетесь пользоваться кримпером постоянно, лучше переплатить, но сразу приобрести хороший, чем через пару месяцев подыскивать замену. А тем, кто хочет купить клещи для обжима витой пары, чтобы пользоваться от случая к случаю, достаточно модели, рассчитанную на небольшое число операций. Главное, чтобы была исправна.
Покупайте инструмент только в фабричном блистере (чтобы им никто до вас не пользовался) и если в магазине есть витринный образец, обязательно примерьте его к своей руке.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Клещи для обжима витой пары — обзор моделей Плотные клеммы намного проще обжать они способны выдерживать форму лучше, чем при эксплуатации изделий из мягкого материала. Спрашивайте, я на связи!
Разновидности обжимных клещей
Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.
Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.
На видео различные виды инструмента для обжима проводов:
Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

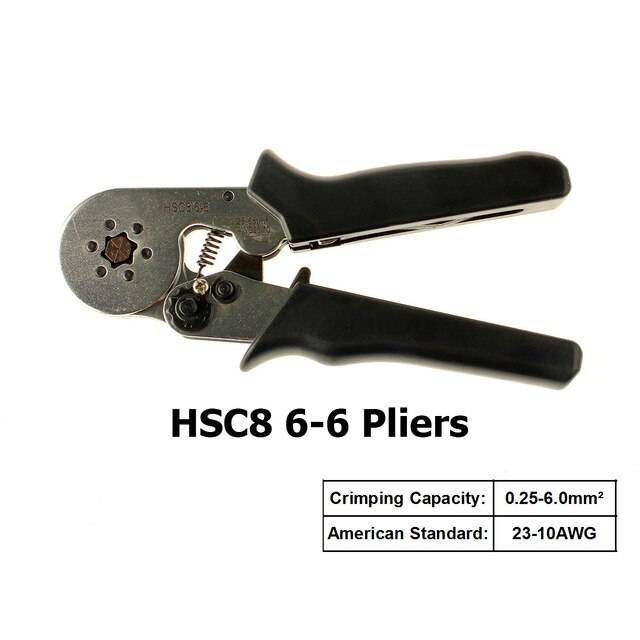

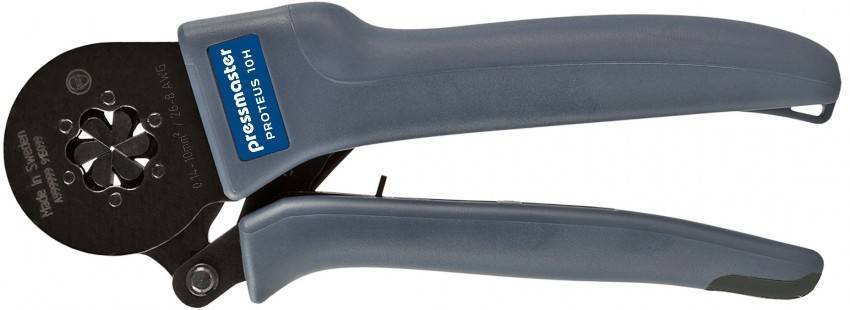

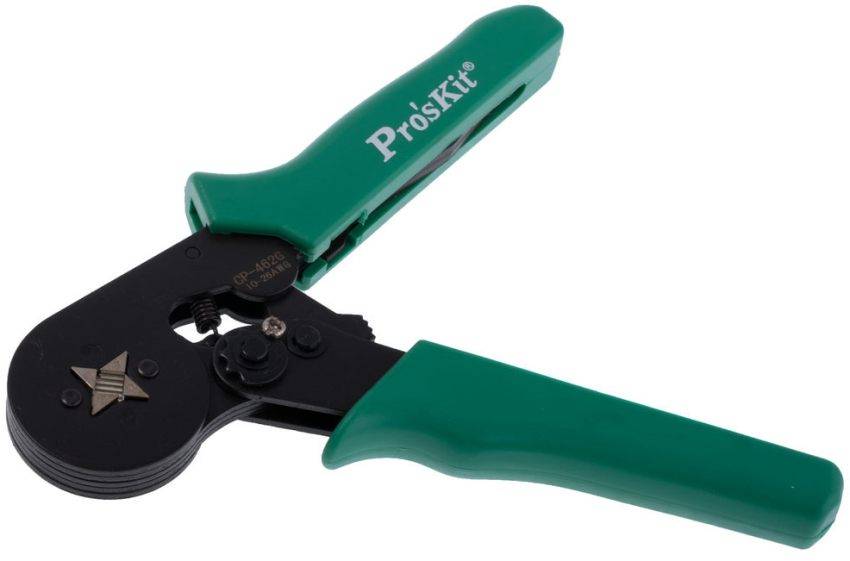

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.
Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.
