Котлы для отопления частного дома: виды, как выбрать, устройство, схема и принцип работы

Виды электрических котлов для дома

Электрические отопительные котлы отличаются следующими признаками:

• число контуров;
• мощность;
• место для установки;
• механизм нагрева теплоносителя.

Рассмотрим подробнее каждый аспект.

Количество контуров

Двухконтурные электрические котлы отопления обеспечат вас не только теплом, но и горячей водой.

Здесь все просто: бывают одноконтурные и двухконтурные электрокотлы . Первые способны обеспечить отопительную систему частного дома или коттеджа. Другие устройства предназначены для разветвления на две линии и также подают горячую воду на бытовые краны.

Мощность имеет значение

Бывают электрические котлы для отопления дома 220 В и 380 В. Показатель мощности варьируется в зависимости от схемы электропитания котла. Последняя бывает двух видов:

• однофазная – используется общая сеть 220 B, а мощность не превышает 5 кВт;
• трехфазная – задействовано силовое напряжение 380 B, что требует монтажа кабеля большого сечения, при этом мощность стартует от 15 кВт и выше.

Место установки

Котлы разделяются на настенные и напольные модели

При выборе особое внимание уделяют размерам помещения и техники, возможности монтировать устройство на стену или оставить на полу. Подвесные модели разрабатываются более легкими и компактными, подходят для небольших помещений. Для здания в несколько этажей понадобится напольный электрокотел для отопления дома

Для здания в несколько этажей понадобится напольный электрокотел для отопления дома.

Большинство крупных моделей имеют вмонтированную систему нагрева. Такие дополнительные элементы не влияют на вес и габариты техники, что позволяет сэкономить пространство.

Недостатки

• Сложности и значительные затраты при подключении к магистральным газопроводам;
• необходимость точного соответствия топочной или иного места размещения котла требуемым нормам, а также прохождение согласований;
• дороговизна отопления при использовании баллонов или газгольдера;
• опасность взрыва газовых баллонов;
• энергозависимость (для случаев отключения электроэнергии в доме нужен генератор);
• опасность при нарушении правил размещения и эксплуатации газового оборудования, или отсутствии автоматической системы слежения за утечками;
• возможность поломок оборудования (особенно импортного) из-за скачков напряжения в российских электросетях.

Внимание! Игнорирование требований к подключению и эксплуатации газового оборудования создаёт не только проблемы с контролирующими органами, но и опасность для проживающих

Другие котлы отопления

Реактивные котлы отопления частного дома – применяется реактивный способ горения 2-го, 3-го пути, увеличивается КПД котла, применяется в газовых котлах, дизельных котлах с горелкой.

Котлы, которые работают на отработке. В большинстве случаев используются самодельные, но можно найти и заводские. Конечно, котлы не из дешевых и чаще используются для обогрева предприятий.

По мере воспоминаний и приобретения нового опыта мы будем делиться с вами, будем рассказывать как все происходит, как используется и эксплуатируется

Спасибо за внимание. До встречи

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Разновидности твердотопливных котлов

Принцип действия твердотопливных котлов позволяет им быть частью различных современных схем. Речь идет как о самых простых одноконтурных приборах, так и о мощнейших многофункциональных агрегатах с высокой производительностью. Существует несколько способов классификации твердотопливного оборудования.

По материалу изготовления:

1. Из стали. Стоимость на стальные приборы ниже, чем на чугунные. К тому же они более просты в обслуживании: чистка проходит без особых проблем. Из недостатков можно выделить чувствительность моделей к температуре в обратной трубе: она должна быть не менее +60 градусов. Это предусматривает использование специальных клапанов для поддерживания необходимого температурного режима путем подмешивания в обратку горячей воды из подающей трубы.
2. Из чугуна. Отличаются более высокой долговечностью, однако требуют сложный уход. Использование чугунных твердотопливных котлов рекомендуется в случае их непрерывного использования. Приобретение сверхнадежного чугунного агрегата только для аварийных случаев является непрактичным решением. С подобными задачами в состоянии справиться более дешевые стальные модели.

Как самому установить электрокотел в частном доме (схема)?

Современные электрокотлы, несмотря на всю их выскокотехнологичность являются довольно простыми устройства для установки. Принципиальная схема установки типового отопительного электрокотла приведена на рисунке.

схема установки электрокотла, необходимые элементы системы

Однако, по мере усложнения конструкции котла, включения в систему нагрева дополнительных контуров – усложняется и монтаж таких устройств. В развитые системы включаются не только обогревательные контуры (которых может быть несколько по числу комнат в доме), но и контур горячего водоснабжения. Каждый контур может оборудоваться индивидуальными температурными датчиками, сливными и запорными вентилями, входным фильтром для воды-теплоносителя, циркуляционные насосы.

Следовательно – монтаж системы отопления на основе электрокотла в частном доме необходимо начинать с составления подробного проекта. В проекте должна быть отражена потребная мощность нагревательного электрооборудования, рассчитано необходимое число и длина трубопроводов для организации контуров систем отопления и горячего водоснабжения, а также все периферийное оборудование.

Важно!!! Если вы начнете монтаж системы отопления без предварительной оценки потребляемой мощности и разработки проекта — вы можете допустить критическую ошибку и в итоге у вас будет либо холодный дом, либо чрезмерное потребление электроэнергии. Сэкономить в этом случае у вас вряд ли получится! Любая ошибка в просчетах сильно ударит по вашему карману!

После составления проекта и расчета мощности осуществляется ревизия системы электропитания – при необходимости прокладываются новые провода, в распределительном щитке ставиться отдельный аварийный выключатель

После составления проекта и расчета мощности осуществляется ревизия системы электропитания – при необходимости прокладываются новые провода, в распределительном щитке ставиться отдельный аварийный выключатель.

В дальнейшем монтаж системы отопления и водоснабжения производится по общим правилам строительства таких систем. При самостоятельном монтаже, как минимум на этапе расчета и составления проекта рекомендуем вам воспользоваться консультациями специалистов.

Выбор электрического котла

Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.

Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.

Главное и единственное достоинство таких котлов – это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.

К минусам стоит отнести:

• Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
• Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много – это приводит к замыканием. Вода начинает кипеть и испаряться.

Следующий вид электрокотла – индукционный.

Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.

Устройство котла

Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.

Достоинства данного агрегата – долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.

Самый распространенный тип электрокотла – радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.

Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.

По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.

Индукционные котлы

Принцип действия, по которому работают индукционные котлы, схож с работой трансформатора. Энергию теплоносителю, практически без потерь, передает металлический лабиринт, которой в свою очередь нагревается за счет перемагничивания в переменном магнитном поле, созданном индуктивной катушкой. Индукционные котлы работают с любим теплоносителем, это может быть вода, антифриз, масло. В дополнительных средствах автоматики, защиты или особой системе вентиляции они не нуждаются.

Малогабаритные индукционные котлы позволяют эффективно использовать пространство помещения, отличаются простотой монтажа, запуска и обслуживания. Их также используют в качестве резервной системы или в мобильных установках при аварийных ситуациях. Индукционные котлы считаются наиболее экономичными, но их установка возможна, только если отопительная система закрытого типа, с избыточным давлением и принудительной циркуляцией.

Индукционный котел

Компактные и малошумные электрические котлы не требуют специальных условий установки. Они простые и безопасные, не коптят, не нуждаются в обслуживающей или чистке. Но они не самый экономичный вариант, и в случае ее отключения электричества помещение останется без тепла.

Электрические котлы

Подразделяются на

• самодельные или заводские
• на тендах или еликтродах
• напольные или настенные

Электродные котлы

Раньше электродные котлы использовались только для предприятий. Последнее время набирают популярность в частном доме, но у них более строгие требования к использованию, для хорошей работы и долгой службы.  Электроды в электродных котлах необходимо чистить хотя бы раз в год.

Тэновые котлы

Тэны в тэновых котлах отопления частного дома чистить не нужно, на них практически ничего не оседает, у них большой срок службы. Они практически бесшумны. Практика показала, что тэновые котлы отопления частного дома будут понадежней.

В тэновых котлах применяется не только механический вид управления, но и некоторые модели снабжаются GSM модулями для управления из любой точки земли с помощью телефона.

Самодельный или заводской электрокотел?

Что касается заводских котлов и самодельных аналогов. Конечно, лучше использовать заводские, потому как в них и электроника лучше, и применяются новые системы, которые в домашних условиях сложно повторить. Также на заводах проводятся испытания тэнов. А самодельные котлы или котлы недобросовестных производителей могут иметь некачественные тэны, которые быстро сломаются.

Выбор электрического котла

Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.

Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.

Главное и единственное достоинство таких котлов — это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.

К минусам стоит отнести:

• Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
• Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много — это приводит к замыканием. Вода начинает кипеть и испаряться.

Следующий вид электрокотла — индукционный.

Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.

Устройство котла

Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.

Достоинства данного агрегата — долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.

Самый распространенный тип электрокотла — радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.

Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.

По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.

Монтаж газового котла в частном доме

Монтаж газового котла в частном доме начинается с выбора помещения под котельную. Настенный котел может быть оборудован коаксильной трубой, либо понадобится дополнительный монтаж дымохода на улицу. Кронштейн для крепления настенного котла обычно входит в комплектацию. Параллельность полу и отсутствие перекосов нужно проверить отвесом и уровнем.

Вход для теплоносителя (воды) должен быть оборудован сетчатым угольным фильтром для того, чтобы не допустить засорения системы. На патрубки с двух сторон фильтра рекомендовано поставить шаровые клапаны. Перед самим котлом должен располагаться шаровой кран/вентиль, счетчик, термозапорный клапан, сигнализатор загазованности. Доступ к вентилю, перекрывающему подачу газа должен быть беспрепятственным. Пробный запуск системы проводится для проверки ее на герметичность.

Для напольного варианта газового котла стены и пол должны быть оштукатурены. Недопустимо использование пожароопасных материалов для отделки. Котел должен быть установлен таким образом, чтобы доступ к нему обеспечивался с любой стороны. Работы, связанные с подключением системы к газовой трубе проводятся исключительно специалистом газовой службы.

Рекомендуется проводить профилактику установленного в частном доме газового оборудования до и после отопительного сезона. Для этого после внешнего осмотра, чистят горелку, тестируют автоматы, датчики, манометр, клапаны на предмет утечки или коррозии.

Таким образом, газовый котел является самым универсальным отопительным прибором для частного дома из-за доступности и перебойной поставки энергоносителя – газа. Единственным камнем преткновения может стать потенциальная опасность от отравления продуктами сгорания и взрыво и пожароопасность. Чтобы избежать неприятных последствий, обязательно обращайтесь к специальным службам для установки и обслуживания газового оборудования!

Подробно о том, как выбрать и установить газовый котел в доме, рассказано в видео:

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

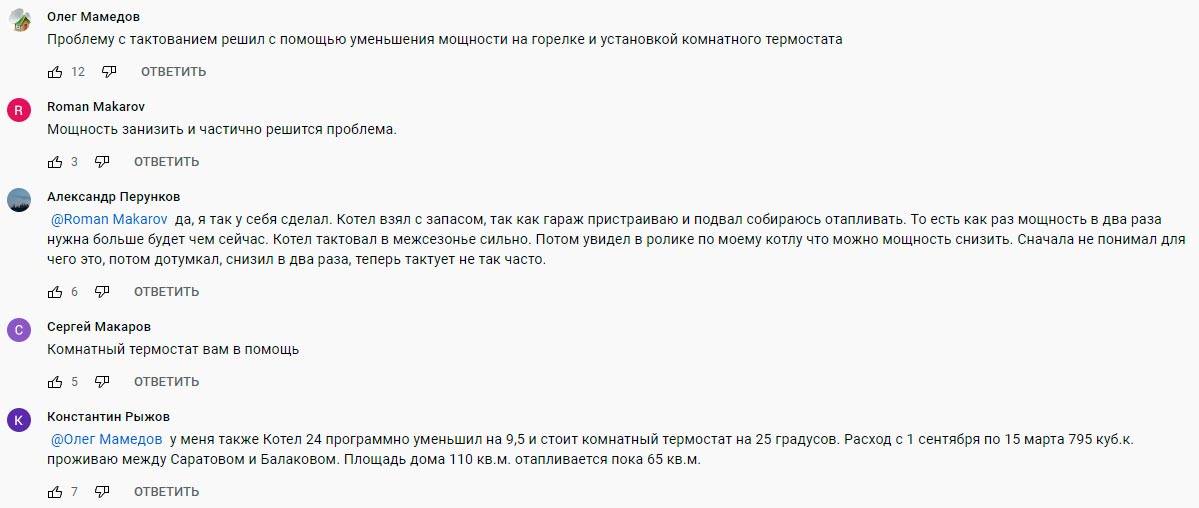

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5 Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

Большинство именно так и решает извечную проблему с тактованием.

Газовые котлы

Итак, начнем с газовых котлов. Газовые котлы можно условно разделить на следующие подгруппы:

• заводские или самодельные
• напольные или настенные
• стальные или чугунные
• с открытой камерой сгорания или с закрытой

Настенные газовые котлы

Разберем заводские настенные котлы. Настенные котлы отопления частного дома – это самый популярный, самый удобный, самый компактный и практически самый безопасный вид газовых котлов. Бывают как с открытой, так и с закрытой камерой сгорания.

Идеальный вариант использования с закрытой камерой сгорания, потому что необходимая длинна дымохода всего 1м. Благодаря этому котел можно устанавливать где угодно. Даже в спальне, так как работает такой котел тихо и нет необходимости в котельной. Воздух для горения берется из дымохода и туда же выбрасываются продукты горения. Имеет хорошее КПД.

Делятся на 2 основных вида:

• с приготовлением горячего водоснабжения
• без приготовления горячего водоснабжения

Виды теплообменников

А также по принципу приготовления горячего водоснабжения различают:

• с битерическим теплообменником
• с пластинчастым теплообменником

Битермический теплообменник – это такой теплообменник, в корпусе которого сосредоточены теплообменник для отопления и теплообменник для водоснабжения (нагрева воды).

Для подогрева воды таким способом ее необходимо подготавливать. Так как вода в основном жесткая, теплообменник забивается и из-за этого происходит перегрев на отопление. Датчики начинают давать команду о перегреве. Котел отопления частного дома из-за этого выключается. Если перегрев происходит часто, котел так же часто и выключается. В таком случае необходима замена битермического теплообменника. А это недешево.

Есть медные теплообменники и из нержавеющей стали. Нержавеющая сталь служит немного дольше, но все равно забивается.

Намного выгодней приобрести обычный котел без подогрева воды и с помощью компланарного распределительного коллектора подключить бойлер косвенного нагрева. Тогда все будет хорошо работать и не будет ничего забиваться. И котел прослужит намного дольше.

Пластинчатый теплообменник находится в отдельном корпусе. Подогрев воды осуществляется путем перенаправления теплоносителя трехходовым клапаном: стоит клапан, который управляется автоматически. Если начался расход горячей воды, то котел сам переключается на пластинчатый теплообменник и происходит нагрев воды. После выключения воды происходит переключение на монообменник и осуществляется нагрев отопления. Такие котлы более надежны. Благодаря отсутствию высокой температуры от пламени они не забиваются. Слабое место – трехходовой клапан. Ломается при частом переключении. И воды получается немного – 14л/мин. Этого достаточно только для использования одного источника воды.

Поэтому использовать такие котлы отопления частного дома для прямого нагрева воды не целесообразно. Необходима установка бойлера косвенного нагрева. И наличие постоянного электропитания. Если много источников потребления (бойлер косвенного нагрева, полы с подогревом, отопление), необходимо установить гидрострелку и распределительный коллектор.

Подробнее про гидрострелку:

Котел имеет маленькую мощность 24, 28, 35 кВт подходит для домов 50-150 м2.

Можно монтировать каскадом несколько котлов отопления частного дома и не только. Применимо в тех случаях, когда недопустима поломка например, в детском саду. Или в теплый период использовать один котел, а при необходимости подключит второй.

Есть конденсаторные котлы, они имеют мощность до 100 кВт.

Напольные газовые котлы

Напольные котлы подразделяются на:

• стальные
• чугунные
• с естественной тягой
• с дутьевой горелкой

Котлы с естественной тягой – это котлы самотечной системы, у которых нет потребности в электроэнергии.

Горелка работает на электричестве, за счет нее увеличивается мощность. Чугунные котлы отопления частного дома могут работать с различными горелками: дизельные, газовые, мазутные и т. д ., комбинированные. У горелки большой диапазон регулирования мощности от 16 до 60 кВт.

Лучше конечно чугунные котлы. У них хорошее давление, большой срок службы и  КПД до 90% – поэтому более экономичны.

Стальные котлы дешевле, но у них меньше КПД. Поэтому будут большие потери энергии. А также у них меньше срок службы и слабее давление.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

• индикатор фазы;
• кусачки;
• стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

• медные провода с сечением, соответствующим потребляемому насосом току;
• клеммы типа WAGO или самоизолирующие зажимы;
• диэлектрическая клейкая лента;
• короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
3. Трехходовой вентиль с термоголовкой.
4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
3. Разгонного коллектора не делают.
4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
6. Помпу размещают между 3-ходовым вентилем и отопителем.

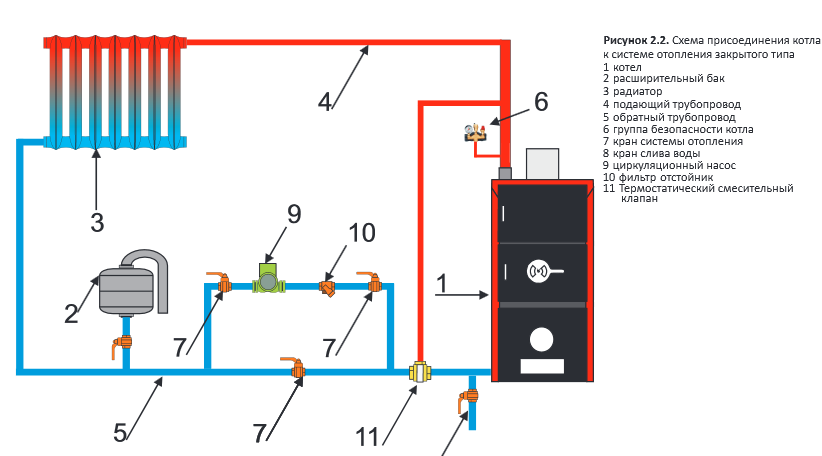

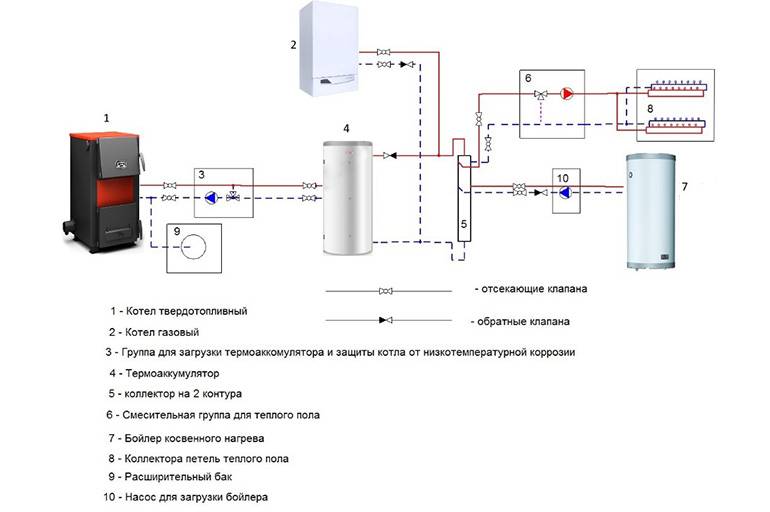

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

• ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
• змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Типы котлов, их применение и структура

Ранние варианты котлового оборудования разрабатывались напольного типа, что говорит о необходимости подготовки определенного места на полу, где и будет размещаться отопительное оборудование. Практика показала, что данный вариант обладает множествами недостатков, которые связаны с расположением устройства в той или иной части дома.

Именно это и стало причиной первых разработок настенных вариантов отопительного оборудования, которое практически моментально стало востребованным на соответствующем рынке. Одной из главных особенностей настенного типа отопительного котла можно смело считать тот факт, что он занимает значительно меньше места в жилом помещении, что актуально при отоплении небольших квартир или жилых домов, где каждый квадратный м на вес золота.

Современное отопительное оборудование является чем-то вроде миниатюрных котельных, которые включают в себя работу множества дополнительных устройств, обеспечивающих качественную и предельно безопасную работу оборудования. При всей своей функциональности такие устройства имеют компактный внешний вид, который позволяет расположить оборудование даже в очень маленьких помещениях.

Схема отопительного котла двойного преобразования.

Другими словами, компактность и внешний вид такого оборудования можно назвать идеально подогнанными под требования и желания потребителей.

Отопительный котел, как и любое другое оборудование, состоит из нескольких основных и множества дополнительных элементов, каждый из которых отвечает за определенный участок работы. Итак, устройства настенные имеют следующие незаменимые элементы, без которых невозможна правильная и безопасная работа оборудования:

• термометр, который измеряет температуру нагрева котла, предотвращая его перегрев;
• теплообменник;
• циркуляционный насос малого и большого типа;
• горелка газовая;
• расширительный бачок и система автоматического контроля работы.

Более мощные варианты отопительного оборудования, которое работает в принудительном порядке, не могут самостоятельно избавиться от продуктов сгорания газа. Для прогона дыма по системе дымохода в таких устройствах используется специальных вентилятор, который автоматически включается тогда, когда необходимо помочь дыму попасть в систему дымохода.

Другими словами, описываемое оборудование может смело использоваться в любом жилом пространстве, и главным вопросом после этого остается вопрос выбора максимально подходящего устройства. Что нужно знать потребителю для того, чтобы выбрать подходящий и максимально качественный котел?

Виды газовых котлов отопления

Газовые котлы делятся на две основные группы:

1. Настенные;
2. Напольные.

Разделение обусловлено тепловой мощностью оборудования. Настенные котлы обычно имеют производительность не выше 30 – 35 кВт. Увеличение производительности влечет повышение общей массы изделия, установить которое настенным способом проблематично.

Поэтому котлы с увеличенной мощностью выпускаются в напольном исполнении. Они могут иметь мощность до нескольких сот кВт.

Настенные котлы, в свою очередь, делятся на два подвида:

1. Одноконтурные;
2. Двухконтурные.

Одноконтурные устройства работают только на систему отопления, для них верен алгоритм работы, описанный в предыдущем разделе. Двухконтурные модели имеют два теплообменника – системы отопления и комплекса производства горячей воды.

Переключение схемы движения теплоносителя в двухконтурном котле производится трехходовым клапаном. При возникновении протока холодной воды через теплообменник ГВС датчик протока дает команду клапану на включение циркуляции теплоносителя через теплообменный аппарат горячего водоснабжения.

При этом теплоноситель перестает двигаться по системе отопления. Контур ГВС обладает средними показателями мощности, при большом и постоянном потреблении горячей воды остывание радиаторов становится ощутимо.

Следующий важный конструктивный принцип газовых котлов – система удаления дыма. Она бывает двух видов:

1. Принудительное дымоудаление;
2. Удаление дыма за счет естественной тяги.

Принудительное дымоудаление присуще в основном настенным моделям котлов. Реализуется удаление дыма и забор воздуха с помощью встроенного вентилятора через коаксиальный или раздельный дымоход.

Диаметр труб системы удаления дыма не превышает обычно 100 – 125 мм, комплект имеет компактные габаритные размеры. Котлы с такой системой называют теплогенераторами с закрытой камерой сгорания.

Удаление продуктов сгорания естественной тягой производится с мощных напольных моделей. Для этого требуется сооружение дымовой трубы. Котлы с такой системой называют атмосферными, с открытой камерой сгорания. Воздух для процесса горения эти котлы забирают из помещения котельной. Для качественной работы оборудования необходима система вентиляции.

Напольные котлы отличаются уровнем сложности системы автоматики. Современные модели оборудованы качественными блоками автоматики, являются в основном энергозависимыми.

Некоторые модели напольных котлов имеют механическую автоматику, основанную на работе биметаллической пластины. При нагреве теплоносителя до заданной температуры пластина изгибается от прогрева и закрывает подачу газа, при остывании – открывает. Такие напольные модели полностью энергонезависимы.

Кроме атмосферного принципа дымоудаления напольные котлы оборудуются вентиляторными (наддувными) горелками. Процесс горения за счет увеличения избытка воздуха происходит более интенсивно. Такие котлы обладают повышенной мощностью и КПД, являются агрегатами с закрытой камерой сгорания. Чаще всего наддувом оборудуются промышленные паровые котлы.

 Ряд моделей напольных котлов имеют вторичный контур производства горячей воды или встроенный бойлер ГВС. К другим моделям возможно подключение бойлера косвенного нагрева.

Выбор вида (соответственно и устройства) газового котла во многом зависит от способа циркуляции теплоносителя в системе отопления.
