Копировально-фрезерные станки по дереву

Самодельный токарно-копировальный станок по дереву своими руками

Токарно-копировальные станки используются для изготовления множества одинаковых деталей, например, балясин для лестничных ограждений, столбиков для забора и т.д. Сделать функциональную конструкцию можно своими руками, используя ненужные в хозяйстве устройства.

Изготовление токарного станка

Самая примитивная модель токарного станка изготавливается из обычной дрели. Но это не единственное решение. Основные части будущего устройства:

• станина;
• передняя и задняя стойки (бабки);
• электромотор;
• ведущий и ведомый центры;
• упор для инструмента.

Станина — это база для размещения всех элементов и механизмов. Поэтому она выполняется из толстого бруса дерева или металла. Передняя бабка надежно фиксируется на основании, на нее будет закрепляться деталь. В передней стойке размещается устройство, передающее движение от электромотора на ведущий центр и далее на деталь.

Задняя стойка (бабка) перемещается по направляющей на станине, она удерживает свободный конец заготовки. Между бабками размещается упор для инструмента. Бабки должны располагаться строго по единой оси.

Для станка, сделанного своими руками, подойдет электродвигатель мощностью 200 — 250 Вт, оборотистостью не более 1500. Если же планируется обрабатывать крупные детали, требуется более мощный двигатель.

На шкив электромотора надевается планшайба, которая фиксирует большие заготовки. Планшайба содержит острия, на которые набивается деталь. Противоположный конец детали фиксируется уголком.

Чтобы превратить обычный токарный станок в копировальный, требуется дополнительное устройство — копир.

Копир для токарного станка

Основой копира будет служить ненужный ручной фрезер. Его размещают на поверхности из фанеры 12 мм, размер площадки 20 х 50 см. В площадке проделывают отверстия для крепежа и фрезы, а также установлены упоры — бруски для фиксации фрезы. Фрезер размещается между фиксаторами и закрепляется парой больших гвоздей.

Отдаленная часть площадки перемещается вдоль станины по направляющей — трубе. Концы ее фиксируют в брусках из дерева. Бруски прикрепляются к станине саморезами. При фиксации трубы необходимо использовать уровень и совместить ось трубы с центром станка. Перед установкой на трубу надевается пара брусков с отверстиями, легко передвигающиеся по направляющей. К брускам прикрепляется площадка, на которой размещен фрезер.

Второй важный элемент устанавливается своими руками непосредственно на токарном станке — брусок в горизонтальном положении, на который будут прикрепляться шаблоны. Подойдет брус 7 х 3 см, к вертикальным подставкам он крепится саморезами. Подставки прикручиваются к станине. Верхняя поверхность бруска должна четко совпадать с осью станка.

Когда копир не используется, брусок демонтируют, площадка с фрезером отводится назад и станок превращается в обычный токарный.

Упор выполняется из толстой фанеры и прикрепляется к рабочей поверхности. Фактически упор играет роль копира в данной конструкции. Он закрепляется вертикально, к торцу рабочей поверхности фиксируется на переходный брус из дерева. Копир можно снимать, он устанавливается на подставку саморезами. Подставку же необходимо зафиксировать жестко, без возможности снятия.

Шаблоны выполняются из фанеры, с помощью саморезов они прикручиваются к передней поверхности бруска. Верхнюю поверхность бруса следует совместить с осью шаблона.

Минусы предложенной конструкции

• Рабочую поверхность с фрезером приходится перемещать обеими руками, так как во время работы она перекашивается и заклинивает;
• копировать можно только достаточно простые элементы, например, невозможно повторить витые узоры на столбиках;
• для перемещения резака удобнее предусмотреть винтовую передачу;
• а фрезу лучше заменить циркуляркой, такое устройство получится более универсальным.

Видеоролики с демонстрацией работы самодельных токарно-копировальных станков:

https://youtube.com/watch?v=uT__B0ks5ew

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

1. Отметьте на подошве или столе центр оси шпинделя.
2. Вырежьте отверстие под выход электрического инструмента.
3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
4. Строго под прямым углом следует прикрутить косынку и стойку.
5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

https://youtube.com/watch?v=QuP_rPgy8Jc

Характеристика самих работ

Фрезеры, оборудованные копирами, используются для объемных манипуляций и по обработке плоскостей. Они справляются с работами, в которых используются объемные формы, гравировка различной формы, рисунков, узоров, надписей. Простые фрезерные функции им тоже под силу. Подобные конструкции отличаются своей простотой, но при этом способны выполнять удивительно сложные орнаменты и формы.

Для работ таким станком подойдет не только дерево, но и чугун, сталь, цветные металлы, для этого используют быстрорежущий инструмент из твердых сплавов. В промышленных масштабах на подобных агрегатах, но, конечно, более габаритных, выполняют лопатки двигателей для самолетов, корабельные винты, гребни гидротурбин, различные модели, металлические заготовки, штамповки, литые и прессованные детали.

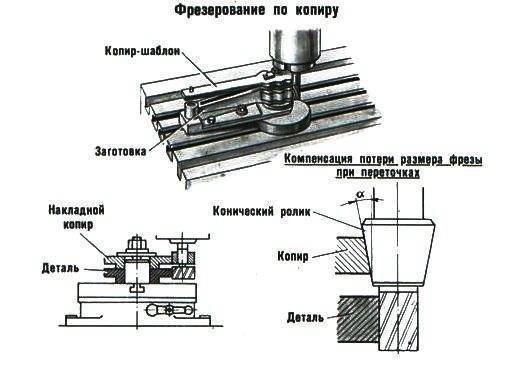

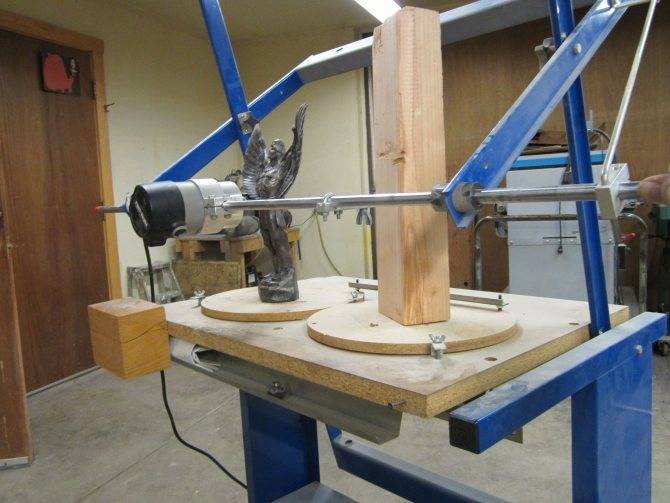

Фрезерование по копиру.

Сделанный копир своими руками применяется при сверлении замочных отверстий, под шпингалеты. Им можно сделать рамки, пазы, каналы любых размеров в пластиковых и металлических профилях.

Но самое интересное, что на нем можно фрезеровать криволинейные детали, копируя их по шаблону. Последние позволяют выполнить точную копию и исключить при таких сложных работах человеческий фактор. Детали имеют точную, идеально одинаковую форму.

Идентичные детали изготовляются с применением шаблона, все последующие детали можно изготовлять по образцу первой. Для самого четкого и точного копирования фрезер оборудуют копиром, такое устройство называется еще пантографом.

Создание станка своими руками

Существует огромное количество станков по дереву копировального типа, которые известны как пантограф, имеют систему ЧПУ (универсальный вариант, который позволяет проводить обработку по копиру или программе). Однако приобрести подобное оборудование может не каждый, что связано с весьма большой его стоимостью. Добавление ЧПУ делает оборудование доступным только для крупных производителей, когда срок окупаемости оборудования будет менее 5 лет. Именно поэтому многие задаются вопросом – как сделать станок своими руками? Перед тем как преступить к работе стоит помнить о том, что станки, созданные своими руками, значительно уступают промышленным моделям. При этом самостоятельно сделать вариант с ЧПУ невозможно. Также многие отмечают, что переделать обычный фрезерный вариант исполнения в копировальный своими руками также очень сложно, и, зачастую, проще начать с нуля. Пантограф самостоятельно изготовить несложно, но все же есть определенные сложности в этом процессе. Существует много схем, по которым создать копировально-фрезерный станок можно своими руками. Типовой вариант, как правило, состоит из следующих элементов:

1. рабочий стол;
2. несущая рама;
3. фрезерная головка.

Для осуществления процедуры смены режима резания изменяется высота расположения стола, головка с фрезой имеет электрический привод, который приводит режущий инструмент в движение, зачастую в систему включают передаточный механизм для смены скоростей. Сам пантограф может быть изготовлен следующим образом:

1. Из дерева. Подобный пантограф можно создать своими руками, но при этом он будет обладать малой точностью обработки, так как соединение деревянных частей происходит при помощи петли. Креплению при помощи петлей свойственен люфт.
2. Чертежный пантограф из металла – позволяет создавать копии в различных масштабах, однако не может применяться для создания объемных копий.

При создании станка своими руками следует учесть, что многие детали могут иметь изъяны и несоответствие размеров. Данная ситуация связана с вибрации и дрожании основания, чего избежать довольно сложно. Во время смены направления движения фрезы также возможны погрешности. Из-за внутреннего напряжения заготовки из дерева возможно искривление заготовки. Поэтому рекомендуется создавать подобное оборудование только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

Советы по выбору фрезерного станка

Выбирая бытовой фрезерный станок для своей домашней мастерской, следует воспользоваться логикой, здравым смыслом, а также следующим перечнем критериев:

• определиться с назначением приобретаемого оборудования (какие виды работ по древу планируется выполнять);
• степенью его загрузки (как часто такой агрегат будет использоваться: ежедневно, один раз в месяц, в летний период или реже);
• какое оснащение может понадобиться (это необходимо при выборе системы крепления);
• наличие возможности крепления дополнительного оборудования;
• способы установки (какая необходима площадь, технические средства для транспортировки и монтажа);
• ремонтопригодность;
• известность компании производителя;
• цена на выбранный агрегат;
• наличие дополнительных услуг у продавца (помощь в установке, настройке, гарантийные обязательства).

В небольших мастерских, загородных домах, дачах выбирают фрезерные станки по дереву облегчённого варианта. Несмотря на свои размеры. маленькие станки обладают достаточно широкими возможностями. Они имеют вполне приемлемые массогабаритные характеристики, легко транспортируются и устанавливаются, не требуют дополнительной настройки и регулировки.

Правильный выбор поможет сделать знание технических характеристик всего класса таких станков и изучение отзывов владельцев таких аппаратов. Не лишней будет консультация с профессионалами, давно работающими на подобном оборудовании. К основным характеристикам относятся:

• максимально разрешённые габариты заготовок, которые способен обрабатывать агрегат;
• максимально возможная частота вращения шпинделя;
• скорость, с которой производится охлаждение шпинделя (характеристика указывается при наличии системы искусственного охлаждения);
• тип и технические возможности ЧПУ;
• количество используемых режущих приспособлений.

Если выбор пал на многофункциональный станок следует обратить внимание на станину. Она должна оснащается надёжными креплениями, механизмом точной регулировки. Станок профессионального уровня обязательно должен быть укомплектован аппаратом по удалению пыли

Подобные станки необходимы для проведения деревообрабатывающих работ на стройке, изготовлении элементов интерьера, декоративных деталей, производстве мебели

Станок профессионального уровня обязательно должен быть укомплектован аппаратом по удалению пыли. Подобные станки необходимы для проведения деревообрабатывающих работ на стройке, изготовлении элементов интерьера, декоративных деталей, производстве мебели.

Вариантов конструкции подобных агрегатов достаточно много. Для придания устойчивости, обеспечения надёжности при обработке заготовок, имеющих крупные габариты, применяют дополнительное усиление шпинделя. Копировальные станки выполняются вертикальными. Наиболее доступным способом реализации самодельного фрезера является применение обыкновенной электрической дрели. Используют её двигатель, а в качестве шпинделя патрон. Закрепив её на станине можно получить простой, но достаточно эффективный инструмент для производства не сложных фрезерных работ по дереву.

При выборе такого режущего инструмента всегда стоит помнить о его надёжности и безопасности. Современные производители стараются применять различные устройства для обеспечения безопасной работы. Например, на выключатель питания монтируют специальный блокиратор. Он предотвращает непроизвольное включение двигателя

Отсутствие подобной системы требует повышенного внимания и осторожности

Сегодня выбрать фрезерный станок по дереву достаточно сложная задача. Многообразие конструкций, большое количество производителей (в том числе и мало известных), широкий ассортимент возможностей – всё это затрудняет выбор необходимого агрегата. Предлагаемые изделия отличаются не только своими параметрами, но и ценой. Поэтому прежде чем остановить свой выбор на конкретной конструкции известного производителя необходимо тщательно всё проверить и только после этого приступать к приобретению.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

• станина на 2 тумбах;
• передняя и задняя бабки;
• суппорты;
• шпиндель, вращаемый 2-скоростным двигателем;
• клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
• шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
• резцы крепятся в поворотном держателе;
• основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оборудование типа токарных станков по дереву с копиром для изготовления множества деталей в серийном производстве. Как сделать копир своими руками.

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Описание узлов гравировального станка 6Л463

Гравировальный копировально-фрезерный станок с пантографом модели 6Л463 выполнен в виде одноколонной конструкции с вертикальной осью шпинделя и горизонтальным расположением столов изделия и копира.

Станина снабжена вертикальными направляющими, по которым перемещается консоль, несущая рабочий стол станка. Относительно консоли рабочий стол может перемещаться в продольном и поперечном направлениях. На верхних горизонтальных направляющих станины устанавливается каретка, несущая пантограф и стол копира.

Пантограф станка выполнен в виде легких рычагов и служит только для передачи движения от трейсера к шпинделю.

Шпиндель станка монтируется в специальном кронштейне, связанном при помощи рычагов со станиной.

В качестве привода вращения шпинделя используется электродвигатель и ременная передача. Изменение скорости вращения шпинделя производится при помощи ступенчатых шкивов.

Общая компоновка и принцип работы станка 6Л463

Компоновка станка характеризуется вертикальным расположением шпинделя и горизонтальным расположением рабочих поверхностей столов.

Узлы станка смонтированы на жесткой станине. По вертикальным направляющим станины перемещается консоль, несущая на себе салазки и стол изделия. По горизонтальным направляющим станины перемещается стойка пантографа. На станине закреплены подвеска и привод шпинделя.

Обрабатываемая деталь закрепяяется на cтоле изделия, а копир, по которому ведется обработка, закрепляется на столе копира. Формообразующими движениями являются перемещения пантографа. Перемещения столов — установочные.

Станина

Станина и основание являются основными корпусными деталями, на которых монтируются узлы станка.

На левой стенке станины имеются вертикальные направляющие, по которым перемещается консоль со столом изделия.

На задней стенке станины устанавливается кронштейн, удерживающий рычаги шпинделя и привода. Кроме этого на задней стенке устанавливается электродвигатель привода, а в нише монтируется электроаппаратура.

Стол копира

Стол копира 10 (Pиc.10) предназначен для установки копиров, по которым ведется обработка. Стол копира установлен на стойке пантографа. Поворот стола вокруг вертикальной оси осуществляется вручную. Установка величины угла разворота стола копира осуществляется по лимбу, фиксация — рукояткой. Стол копира снабжен пазами типа «ласточкин хвост», которые служат для установки шрифта. Кроме этого в нем имеется Т-образные пазы, которые могут быть использованы для установки различных приспособлений. Стойка вместе со столом копира и пантографом может перемещаться по горизонтальным направляющим станины, что позволяет установить шпиндель в пределах плоскости стола изделия при различных масштабах копирования. Фиксация стойки осуществляется двумя болтами.

Пантограф

Пантограф (Рис.10) осуществляет на станке копирующее движение. Копирование с помощью пантографа (шарнирного параллелограмма) построено на принципе геометрического подобия треугольников и осуществляется по нижеприведенной схеме;

Пантограф гравировального станка 6л463

Копирующее движение на станке осуществляется шарнирным четырехзвенным-пантографом (рис. 10). При помощи кареток 43, 46, имеющих пазы типа «ласточкин хвост», пантограф соединен с корпусом шпинделя и с кареткой 47. Шарнирные соединения пантографа и подвеска кареток 43, 46 собраны на радиально-упорных подшипниках с предварительным натягом, что увеличивает жесткость и точность пантографа. Изменение передаточного отношения пантографа (масштаба копировании) производится перемещением кареток вдоль плеч 51, 52 пантографа, на которых нанесены деления. Трейсер (ощупывающий палец) 48 скользит в отверстии головки и с помощью пружины прижимается к шаблону. Трен-сер, в зависимости от высоты шаблона, устанавливается на различной высоте от плоскости стола копира. Стол копира 49 устанавливается на плоскости каретки 47. Относительно каретки стол может быть повернут под любым углом в пределах ±30°, или развернут па 90. Стол снабжен пазами типа «ласточкин хвост», которые служат для установки шрифта. Кроме этого в нем имеются Т-образные пазы, которые могут быть использованы для установки различных приспособлений. Каретка вместе с пантографом и столом копира может устанавливаться в различных положениях на станине, перемещаясь по ее верхним направляющим. Это позволяет установить шпиндель в пределах плоскости стола изделия при различных масштабах копирования.
