Конусные и ступенчатые сверла для металла их отличия назначение и применение

Что общего?

Изготовители выпускают спиральные сверла по металлу и дереву одинаковых диаметров, ведь идентичные отверстия может понадобиться сверлить в обоих материалах. Диаметр их бывает от 0,1 мм до 8 см. Есть, конечно, и уникальные, но их невозможно найти в простом бытовом или строительном магазине. Могут иметь одинаковые размеры и достигать 600 мм. Для сверления небольших дырочек в дереве могут использоваться сверла по металлу. При этом использовать сверла по дереву для металла нельзя

Но важно помнить, что если используется для работы по дереву сверло для метала, нужно все время следить за его состоянием. Края отверстия будут не ровными, потому что такое сверло будет рвать волокна, также стружка дерева может забить канавки, и сверло начнет перегреваться, что очень плохо скажется на его состоянии

Очень важно уточнить, что аналоги для бетона не подходят для работы по дереву

Хотя многие строители, таким образом, экономят, можно не только испортить всю конструкцию, но даже привести к пожару, так как сверхпрочный материал не будет сверлить, а просто пропалит древесину. Некоторые виды сверел применяются для метала и дерева, например, винтовые или спиральные, просто делают их из разного материала, чтобы можно было сверлить и плотный материла и более податливый вроде ДСП. Существуют универсальные сверла, которыми можно сверлить что угодно. Причем не только метал или древесину, но даже пластик, керамику и бетон. У него имеется уникальная заточка, благодаря которой можно сверлить что угодно. Правда, если пришлось его покупать, лучше выбрать дорогие, а не дешевые модели. Подделки и модели с плохим сплавом прослужат не долго, некоторые из них ломаются уже после первого использования. А качественные, напротив, могут прослужить много лет. Проведение работ по сверлению отверстий в разных материалах идентично. Технология совершенно одинаковая, как и рекомендации, которые даются по работе

Очень важно уточнить, что аналоги для бетона не подходят для работы по дереву. Хотя многие строители, таким образом, экономят, можно не только испортить всю конструкцию, но даже привести к пожару, так как сверхпрочный материал не будет сверлить, а просто пропалит древесину. Некоторые виды сверел применяются для метала и дерева, например, винтовые или спиральные, просто делают их из разного материала, чтобы можно было сверлить и плотный материла и более податливый вроде ДСП

Существуют универсальные сверла, которыми можно сверлить что угодно. Причем не только метал или древесину, но даже пластик, керамику и бетон. У него имеется уникальная заточка, благодаря которой можно сверлить что угодно. Правда, если пришлось его покупать, лучше выбрать дорогие, а не дешевые модели. Подделки и модели с плохим сплавом прослужат не долго, некоторые из них ломаются уже после первого использования. А качественные, напротив, могут прослужить много лет. Проведение работ по сверлению отверстий в разных материалах идентично. Технология совершенно одинаковая, как и рекомендации, которые даются по работе

Некоторые виды сверел применяются для метала и дерева, например, винтовые или спиральные, просто делают их из разного материала, чтобы можно было сверлить и плотный материла и более податливый вроде ДСП. Существуют универсальные сверла, которыми можно сверлить что угодно. Причем не только метал или древесину, но даже пластик, керамику и бетон. У него имеется уникальная заточка, благодаря которой можно сверлить что угодно. Правда, если пришлось его покупать, лучше выбрать дорогие, а не дешевые модели. Подделки и модели с плохим сплавом прослужат не долго, некоторые из них ломаются уже после первого использования. А качественные, напротив, могут прослужить много лет. Проведение работ по сверлению отверстий в разных материалах идентично. Технология совершенно одинаковая, как и рекомендации, которые даются по работе.

Маркировка подобных изделий одинаковая. Буквы и цифры обозначают производителя, тип стали, содержание вольфрама, частицы других элементов в сплаве. Считается, что чем больше элементов в сплаве, тем качественней будет сверло. Оно сможет выдерживать большие нагрузки и температуру.

Виды сверл по металлу

Спиральные(часто встречающие и самые популярные)
Корончатые
Конические или ступенчатые или как ещё называют конусное
Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

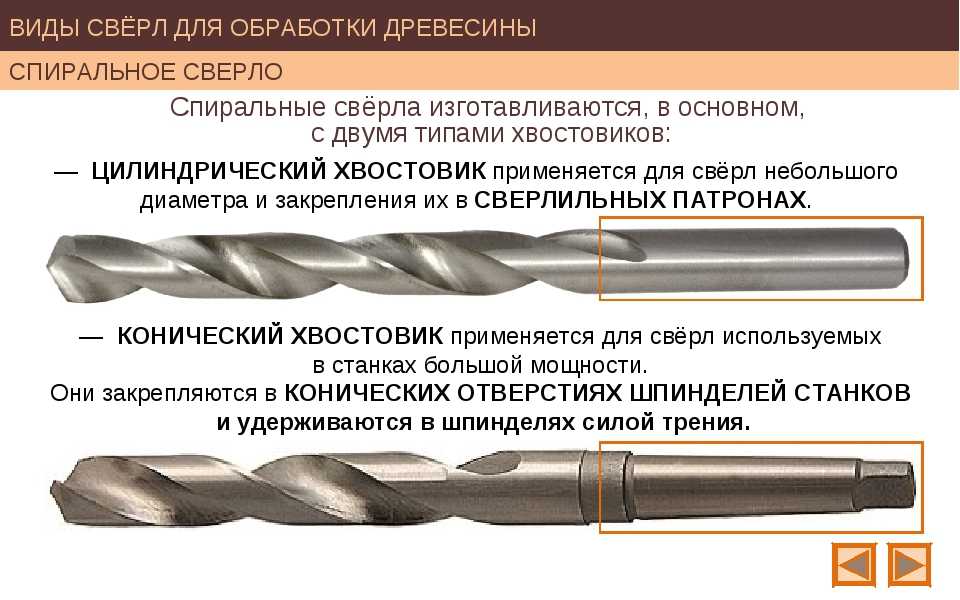

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Как выбрать ступенчатое сверло?

Чтобы не ошибиться с выбором ступенчатого инструмента, необходимо вначале выяснить, какими ключевыми техническими характеристиками он обладает.

Рассматривая различные модификации, следует уделять внимание и цвету изделия, причем это связано не с эстетической составляющей

Если изделие выполнено в серо-стальном цвете, то это будет подсказкой о том, что в качестве материала для инструмента была использована сталь, с которой не проводили необходимую обработку. Поэтому, скорее всего, качество такого инструмент будет невысоким.
Если сверло выполнена из стали черного цвета, то это признак проведения обработки материала с помощью горячего пара . Подобная операция повышает характеристики прочности материала. Сверлильное изделие в подобном варианте исполнения будет более предпочтительным, нежели устройство, с которым не проводили никаких манипуляций.
Если в качестве материала сверла выступает сталь золотистого цвета, то, значит, в процессе изготовления инструмента с металла убирали внутреннее напряжение. Польза от такой операции заключается в обеспечении большего удобства при работе с подобным сверлом.
Если устройство для сверления характеризуется наличием ярко-золотистого оттенка, то это признак наличия износостойкого поверхностного слоя, на роль которого в большинстве случаев выбирают нитрид титана. Хотя подобное сверло стоит заметно дороже, в плане эксплуатации оно выигрывает у многих простых изделий.

Технические характеристики стали и маркировка

Можно не останавливаться подробно на всех видах сталей, которые могут применяться для создания ступенчатых сверл из-за их большого количества. По этой причине наилучшим выбором станет изделие, у которого на материале имеется маркировка HSS. По ней можно понять, что этим инструментом можно обеспечить высокое скоростное сверление, не допуская деформирования металла при нагреве.

Диаметр рабочих порогов, начинающего и финального

Уже в самом начале выбора необходимо обратить внимание на эти параметры, учитывая, что средняя цена на сверла достигает уровня 2500 рублей

Производитель и стоимость ступенчатых устройств

Первый критерий является столь важным, поскольку выбирать лучше всего такое сверло, для изготовления которого использовалась сталь, удовлетворяющие требованиям действующего ГОСТа

Если вам важно быть уверенным, что приобретаемое изделие для сверления имеет гарантированно высокое качество исполнения, то можно обратить внимание на продукцию под маркой TOP CRAFT

Возможность заточки

Как считают эксперты, отсутствие такой возможности у сверла обеспечит длительный срок эксплуатации, поскольку пользователь не будет изменять конфигурацию изделия. В то же время в некоторых ситуациях может потребоваться выполнить заточку устройства, что также позволит увеличить его эксплуатационный ресурс. Здесь уже принимать окончательное решение можно, ориентируясь лишь на свое мнение.

Сверление по разметке

Рис. 1. Сверление отверстий по разметке:

а – разметка и кернение центра отверстия; б – разметка и кернение контрольной окружности; в – увод сверла от центра отверстия; г – исправление направления сверла; 1 – след от кернера; 2 – канавка от предварительно просверленного отверстия; 3 – обработанное отверстие

Данный вид обработки заготовок выполняется в несколько этапов:

предварительное.

окончательное.

При предварительном сверлении высверливают небольшое отверстие (0,25d). Далее отводят шпиндель со сверлом для проверки подготовленного отверстия с исходной разметкой.

При удовлетворительном результате предварительного сверления (рис. 1, б) осуществляют окончательную обработку, для чего продолжают работу до выхода режущего инструмента из детали. В случае возникновения скоса и ухода высверливаемого отверстия (рис. 1, в) выполняют корректировку посредством крейцмейселя — прорубаются канавки в том направление, куда необходимо сместить отверстие (рис. 1, г). Благодаря направляющим для сверла задается направление в нужную сторону для исправления скоса.

Сверла для керамики и стекла

Керамическую плитку или стекло сверлят коронкой или специальным копьевидным инструментом. Его наконечник изготовлен либо из победита, либо из карбида вольфрама. Если специализированный инструмент для стекла или плитки отсутствует, можно использовать сверло для бетона

Только обязательно острое, и работать им нужно осторожно, поскольку его форма не совсем подходит для такой работы

Копьевидное сверло для плитки из керамики и коронка с алмазным напылением.

Коронка для стекла и кафеля почти не отличается от коронки для камня. Только на ее режущей кромке вместо зубьев имеется алмазное напыление.

Для сверления в кафеле больших отверстий используют инструмент, называемый балериной. Он напоминает обычный циркуль. Сверление производится с изнаночной стороны плитки. Обороты дрели устанавливают на минимум.

Рейтинг наборов свёрл по металлу

Виды ступенчатых сверл

Рассмотрим существующие виды. Конические сверла по металлу различают по следующим параметрам:

Минимальный и максимальный диаметр. Существуют инструменты для сверления отверстий величиной до 58 мм.
Материал изготовления.
Форма хвостовика: круглая, трехгранная или шестигранная.
Количество и шаг ступеней. Многоступенчатые сверла предлагают пользователю большую свободу действий.
Тип защитного покрытия.
Крепость обрабатываемого материала.

Число и форма рабочих канавок

Интересной особенностью рассматриваемого приспособления является определение числа режущих кромок. Этот параметр не зависит от количества ступеней, поскольку режущая часть расположена на канавках конуса. Кроме того, они выполняют функцию отвода стружки в процессе эксплуатации.

Существует три типа канавок, которые отличаются формой:

продольная;
прямолинейная;
спиральная.

Каждая конструкция обладает своими преимуществами. Например, прямая кромка гораздо лучше поддается правке и заточке, тогда как спиральная форма способствует мягкости и плавности хода. Именно такой инструмент рекомендуют использовать для сверления тонкостенных материалов.

От количества канавок зависит качество обработки на высоких и низких оборотах.

Где применяются конусные сверла

Конусное сверло используются для сверления разного диаметра отверстий в тонколистовых материалах. Причем получаемые отверстия отличаются такими достоинствами, как ровность и аккуратность без задиров, сколов и заусениц. Просверлить тонколистовой материал можно обычным цилиндрическим сверлом, но при этом пострадает качество работ, а также усложнится задача. К примеру, малейшее отклонение сверла от поверхности приведет к получению не круглого, а треугольного или овального отверстия. Кроме того, формируются заусеницы, задиры и сколы, что в итоге негативно сказывается на качестве выполняемых работ.

Применение конусных сверл позволяет значительно облегчить работу, исключив все недостатки цилиндрических устройств. За счет своих достоинств, оснастка нашла свое применение в разных сферах:

Автомобилестроение и ремонт
Ландшафтный дизайн
Строительство
Монтаж сантехнического оборудования
Монтаж электротехнических установок

Устройство не эффективно в ситуациях, когда предстоит сверлить отверстия в материалах, толщина которых более 10 мм.

Это интересно!При сверлении листового металла получается так, что с одной стороны просверленное отверстие имеет идеальную форму, а с другой — с заусенцами. Исправить ситуацию очень легко, для этого необходимо насадкой прийтись с обратной стороны.

Область применения универсального ступенчатого сверла по металлу

Наличие на рынке большого разнообразия свёрл, предназначенных для выполнения широкого круга операций, позволяет пользователю выбирать оптимальный вариант для достижения своей определённой цели. Одним из таких удобных и порой просто жизненно необходимых инструментов является конусное ступенчатое сверло по металлу, купить которое можно в любом магазине инструмента. С момента своего появления (в 70-х годах прошлого столетия), оно прочно вошло в список незаменимых приспособлений для выполнения монтажных или строительных работ.

При работе обычными приспособлениями по металлу образуется большое количество стружки и заусенцев

Благодаря особенностям конструкции, подобные свёрла служат дольше обычных. Это возможно благодаря повышенной прочности режущих кромок. Использование набора ступенчатых свёрл по металлу позволяет выполнять работы, которые в ином случае для достижения необходимого результата потребовали бы применения сразу нескольких инструментов.

В зависимости от типа хвостовой части ступенчатый инструмент можно помещать в патрон станка

Конус, который является основой формы данного инструмента, позволяет обрабатывать на высоких скоростях материалы без снижения качества полученной кромки отверстия, даже при сверлении тонких листовых заготовок.

Конусное ступенчатое сверло применяется преимущественно для обработки металла. Причём рекомендуется использовать его при необходимости получения отверстий именно в тонких листах толщиной не более 5-6 мм. Но универсальность инструмента расширяет область его применения, позволяя вполне комфортно проводить работы с такими материалами, как:

пластик;
гипсокартон;
дерево;
текстолит;
плотная сталь.

Гладкие насадки не дают возможности во время работы отслеживать диаметр

Острый наконечник, которым обладает сверло, исключает необходимость использования дополнительного инструмента. К числу такового относятся:

Центровочные приспособления, обычно используемые для улучшения врезания стандартного сверла.
Надфиль, необходимый для обработки краёв полученного отверстия.
Шлифовальная машинка, которая применяется для удаления заусенец и иных повреждений заготовки.

Применение ступенчатого конического сверла по металлу, купить которое можно в наборе или по отдельности, значительно облегчает выполнение работы, исключая недостатки обычного цилиндрического инструмента. Благодаря своим достоинствам и конструктивным особенностям, данное приспособление активно применяется в различных сферах:

ремонтные работы;
автомобилестроение;
строительство;
проведение ландшафтных работ;
монтаж различного оборудования (сантехнического, электротехнического).

Вариативность формы хвостовика позволяет крепить насадку на ручной слесарный инструмент

Конусное или ступенчатое сверло

Не стоит путать между собой названия режущего инструмента такие как ступенчатое и конусное сверло по металлу. Различия между ними кроются в конструктивных особенностях рабочей части.

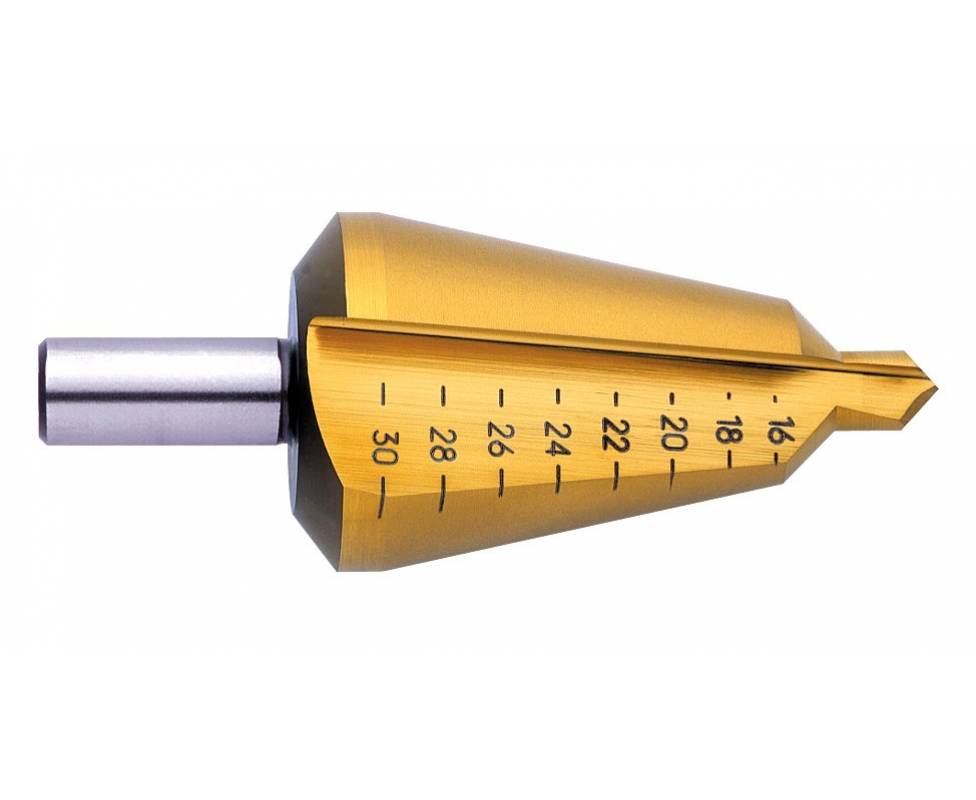

Конусное сверло имеет головку с гладкой поверхностью, ступенчатое сверло представляет собой резец со ступенями имеющими различный диаметр, эти ступени имеют режущую кромку.

Применяя ступенчатый резец размер просверливаемого отверстия подбирается ориентируясь на диаметр ступени, использование конусного такой возможности не даёт.

Конструкция и материал

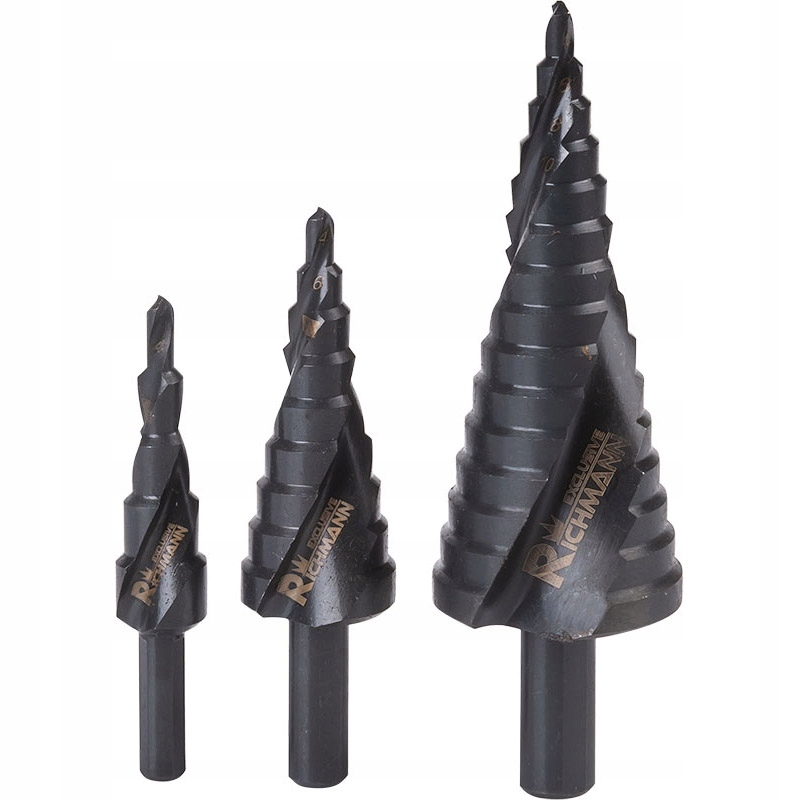

Рабочая поверхность ступенчатого инструмента представляет собой цилиндрические ступени разного диаметра с переходом от одной к другой в виде фаски с наклоном 35-40.

Последняя избавляет от необходимости снимать фаску в отверстии отдельной операцией, как это делается при использовании обычного инструмента.

Ступенчатое сверло имеет продольный или спиральный паз, проходящий от кончика до хвостика. Пересечение паза с цилиндрическими поверхностями образует режущую кромку инструмента.

Конфигурация острого кончика позволяет сверлу легко врезаться в металл даже без кернения. Хвостовик может иметь различные виды и исполнение (цилиндрический, шестигранный, конус Морзе) для работы с разным оборудованием и инструментом – станком, дрелью и пр.

Ступенчатые и конусные резцы по металлу чаще всего изготавливают из быстрорежущей стали марки HSS. Для повышения рабочих характеристик инструмента могут использоваться стали с различными легирующими элементами, в частности, кобальтом.

Выпускаются ступенчатые сверла с алмазным напылением и титановым покрытием. Диаметр рабочих цилиндров варьируется в диапазоне 4-80 мм, длина сверла – от 60 до 85 мм.

Направление спирали – правое. Левое можно сделать по заказу.

Режущий инструмент по металлу с диаметром конусов от 4 до 30 мм стоит примерно 1000 рублей, а изготовленное импортным производителем имеет цену на порядок выше.

Так стоимость ступенчатого изделия от известных зарубежных производителей с диаметром рабочих кромок 6-39 мм составляет от 3000 до 5000 рублей, конусные резцы находятся в том же ценовом диапазоне.

Для того чтобы приобрести надежное и оригинальное приспособление для сверления отверстий, различных по диаметру, стоит обращаться к проверенным поставщикам и производителям.

Качество изделий должно подтверждаться сертификатами соответствия и специальной маркировкой.

Применение

Режущие инструменты предназначены для сверления листовой стали толщиной до 4-5 мм. Минимальная толщина может составлять менее 1 мм.

Кроме тонколистовой стали конусное и ступенчатое сверло можно использовать для сверления цветных металлов и полимеров.

Обозначение и маркировка

Маркировка ступенчатых сверл содержит информацию о минимальном и максимальном диаметре, шаге перехода, марке материала и его твердости. В частности, обозначение ⌀ 4-16/2 HSS 61 означает:

первый (минимальный) ⌀ – 4 мм;
последний (максимальный) д⌀ – 16 мм;
шаг перехода – 2 мм (⌀ 4, 6, 8, 10, 12, 14, 16 мм);
материал – быстрорежущая сталь HSS;
твердость по Роквеллу – 61.

Возможен ввод в обозначение дополнительных элементов – класса точности, содержания легирующих элементов в материале, например, HSS-E, HSS-Co, HSS-G TiN.

Виды сверл по металлу

Области применения

Преимущества ступенчатого сверла позволяют пользоваться им для сверления отверстий различных диаметров в изделиях из алюминия, стали, цветных металлов достаточной толщины. Оно с успехом применяется во многих сферах хозяйственной жизни:

Область применения ступенчатого сверла

ландшафтном или промышленном дизайне;
ремонтных работах разного рода;
на строительных участках;
установке сантехнического или отопительного оборудования;
промышленном производстве, домашней мастерской.

Конусное приспособление успешно используется в исправлении неровностей или шлифовке рваных краев, которые дает применение обычных инструментов. Особенно удобно оно для вырезания ровных отверстий в фанере, стеклотекстолите, других видах пластических материалов.

Области применения

Область применения ступенчатого сверла

ландшафтном или промышленном дизайне;
ремонтных работах разного рода;
на строительных участках;
установке сантехнического или отопительного оборудования;
промышленном производстве, домашней мастерской.
