Как сделать кондуктор своими руками
Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.
Кондуктор для перпендикулярного сверления
Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.
Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.
Данного типа кондукторы, можно сделать своими руками.
- В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
- Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
- Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
- Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
- После этого в этих центрах делаем отверстия диаметром 5 мм.
Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.
Кондуктор для труб и цилиндрических заготовок
Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.
Такой вид кондукторов, можно сделать быстро и самостоятельно.
- Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
- Потом делаем отверстия нужного диаметра в деревянном бруске.
Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.
Кондуктор для сверления отверстий под углом
Данный вид сверления мало где применяется.
Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.
Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.
Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.
Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.
Кондуктор для сверления отверстий под шканты
Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.
Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).
Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

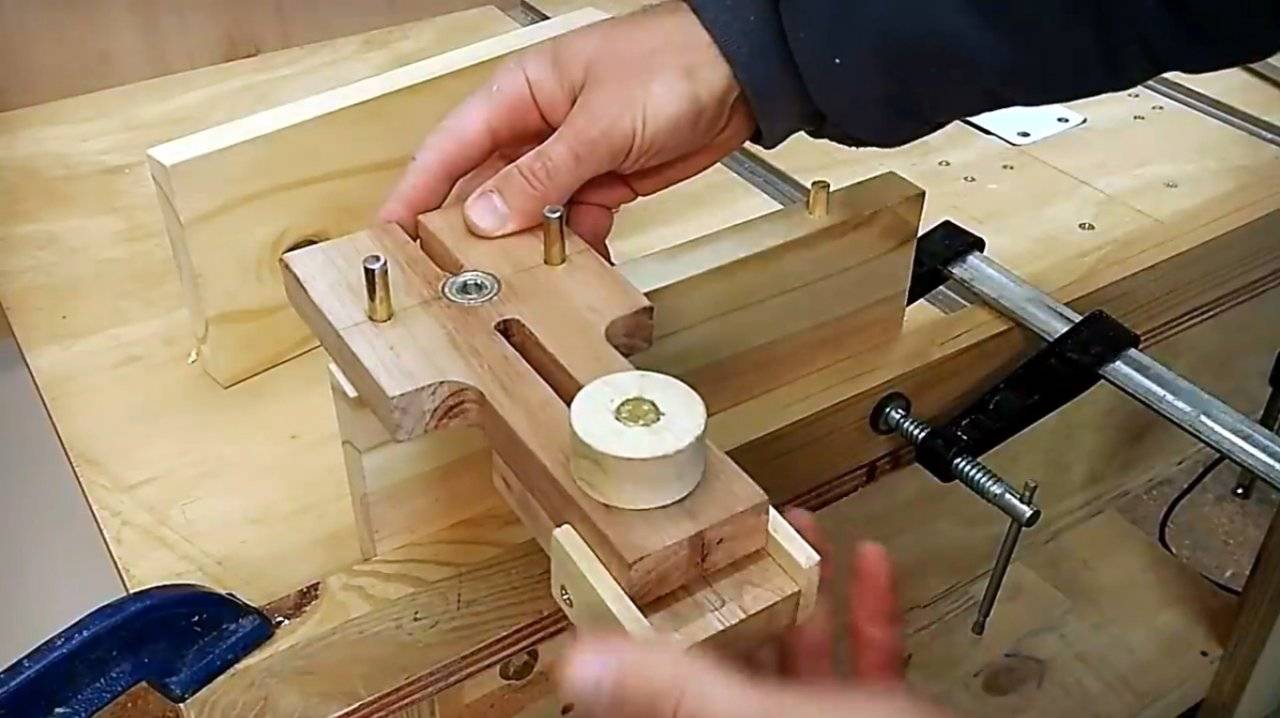

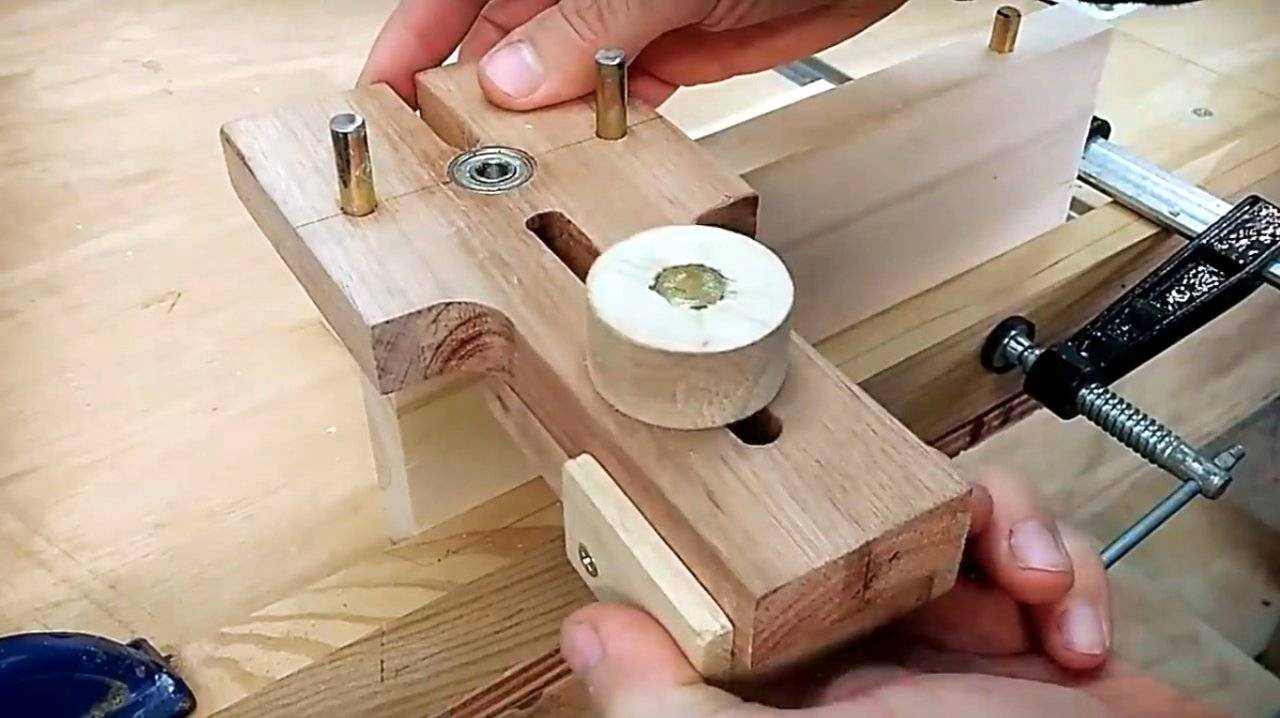

Универсальное приспособление
Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.
- Для этого нам понадобится фанера, толщиной около 15 мм.
- Делаем три одинаковые заготовки.
- По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
- Делаем одно отверстие посередине, которое армируем металлической трубкой.
- Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
- В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.
Стоит ли приобретать дорогостоящее оборудование или станины
На самом деле никакой необходимости в приобретении подобного оборудования нет. Ведь всё, что необходимо, можно изготовить за минимальный промежуток времени самостоятельно, не потратив на это ни копейки. После прочтения статьи уважаемый читатель поймёт, что ничего проще и придумать нельзя.
Можно приобрести подобный станок для сверления, но его стоимость высокая
Сегодня будет рассмотрено три приспособления, начиная от самого сложного (среди них) и заканчивая совсем элементарным, изготовить которое можно за секунды. А бонусом в конце статьи рассмотрим изготовление шаблона для сверления.
Самодельные кондукторы
В первую очередь, нужно сказать, что очень простые модели кондукторов очень дешевые, по этому делать шаблон для шкантов собственными руками не всегда имеет смысл
Более того необходимо брать во внимание, что модели для винтовых крепежей сделать наиболее легко. Варианты для шкантов отличительны более трудной конструкцией
Для самостоятельного создания подобного устройства нужны чертежи, которые не сложно отыскать в открытых источниках. Там же встречаются инструкции в различном виде. В них описывается создание разных типов и вариантов шаблонов для шкантов: с одним и несколькими отверстиями, из тех или иных материалов и т. д. Исходные материалы бывают представлены подручным сырьем вроде брусков из дерева, частей арматуры и пластин и т. д. Так, подойдёт квадратная арматура 10хдесять миллиметров. Более того, потребуются слесарные инструменты и данное оборудование, как дрель и углошлифовальная машинка. Для создания очень сложных кондукторов требуется электросварочный аппарат.
Самостоятельное создание шаблона для шкантов включает несколько стадий. На первой арматуру нарезают на части, их длина устанавливается размерами изделия
Дальше проделывают отверстия для высверливания, для чего важно знать их параметры. Они имеют диаметр 5 мм и находятся в 8 мм от края кондуктора и 32 мм один от одного
Для увеличения удобства использования возможно оснащение упором. В виде него как правило выступает согнутая под прямым углом пластина, закрепляемая на изделии. Детали фиксируют с использованием струбцины и закрепляют крепёжными соединениями в виде резьбы. Более того, порой самодельные кондукторы оборудуют поддонами для стружки в виде частей бутылок из платика.
Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
Классификация кондукторов
Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.
Существуют такие разновидности кондукторов:
- Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
- Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
- Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
- Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.
Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.
Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.
Виды: выбираем нужный
Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.
Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.
Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.
Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.
Использование
Такие изделия давно используются и широко популярны в металлообработке. Так, кондукторами укомплектовывают многие станки. Необходимость в шаблонах для шкантов в деревообрабатывающей отрасли вызвана популярностью закрытых мебельных соединений. В данной промышленной отрасли рассматриваемые устройства используют как в серийном производстве, так и во время сборки. В последнем варианте мебельные кондукторы служат для высверливания отверстий под шканты.
Кроме названных сфер, данные устройства популярны в строительстве, автомобилестроении, бытовых работах.
Область использования устанавливается типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, древесно-стружечных плит и МДФ. Угловые применимы как для мебели, так же и для древесно-стружечных плит и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Многофункциональные модели подойдут для мелкосерийного производства мебели. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы отлично подойдут для домашнего применения. Более того последние несочетаются с одношпинделевыми станками.
Жёсткие модели направлены на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их прикрепляют с использованием струбцины, однако для мебели названный способ не подойдет, так как возможна дефармация поверхности.
Применение кондукторов облегчает и убыстряет исполнение работ благодаря тому, что это спасает от надобности ручных замеров и расчетов.
Классификация инструментов
Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.
Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:
- накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
- поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
- универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
- опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
- скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
- закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.
https://youtube.com/watch?v=mtYw_r8OTjU
Кондуктор для сверления отверстий своими руками
Принципиально такая оснастка состоит из следующих деталей:
- Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
- Направляющих втулок, куда входит сверло.
- Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.
Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение. Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи
Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий
Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.
Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.
Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.
Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки. Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.
При выборе способа крепления кондуктора выбирают один из следующих вариантов:
Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия
В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок. Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами
Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.
Использование
Такие изделия давно используются и широко популярны в металлообработке. Так, кондукторами укомплектовывают многие станки. Необходимость в шаблонах для шкантов в деревообрабатывающей отрасли вызвана популярностью закрытых мебельных соединений. В данной промышленной отрасли рассматриваемые устройства используют как в серийном производстве, так и во время сборки. В последнем варианте мебельные кондукторы служат для высверливания отверстий под шканты.
Кроме названных сфер, данные устройства популярны в строительстве, автомобилестроении, бытовых работах.
Область использования устанавливается типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, древесно-стружечных плит и МДФ. Угловые применимы как для мебели, так же и для древесно-стружечных плит и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Многофункциональные модели подойдут для мелкосерийного производства мебели. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы отлично подойдут для домашнего применения. Более того последние несочетаются с одношпинделевыми станками.
Жёсткие модели направлены на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их прикрепляют с использованием струбцины, однако для мебели названный способ не подойдет, так как возможна дефармация поверхности.
Применение кондукторов облегчает и убыстряет исполнение работ благодаря тому, что это спасает от надобности ручных замеров и расчетов.
Кондуктор для перпендикулярного сверления отверстий
Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале
Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.
Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.
Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться.. Такой кондуктор для сверления можно сделать своими руками
Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.
Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем
Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.
Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.
Классификация
По свойствам применения кондукторы отмечают на такие варианты:
- Накладные. Это обычные и мобильные устройства, не требуемые фиксации, но удерживаемые рукой. Ввиду этого сверление с использованием данных кондукторов необходимо выполнять с помощью одной руки. Их применяют преимущественно во время обработки Дсп- и Древесноволокнистые плиты средней плотности. Рассматриваемые устройства легко создать собственными силами.
- Поворотные. Данные кондукторы оборудованы спайдерными крепежами. Рассчитаны на выполнение высверливания в 2-ух прилегающих плоскостях с одного захода.
- Скользящие. Данные устройства направлены на создание нескольких отверстий без смены установок. Они относятся к профессиональному оборудованию, требующему соответствующих способностей.
- Угловые (под угол). Представлены узкоспециализированными вариантами, рассчитанными на проделывание отверстий под различными углами. Нередко сделаны по накладной схеме.
Нарезка внешней и внутренней резьбы на дереве
Для того, чтобы нанести на дерево резьбу используются такие инструменты как метчик (резак) и плашка. С их помощью наносят, как внутреннюю, так и наружную резьбу. Но для того чтобы провести такие работы нужно:
- учесть плотность древесины, так как не каждая пригодна для таких процедур;
- внутренняя резьба требует предварительно просверлить отверстие, диаметр которого должен быть меньше диаметра метчика;
- после отверстие очищается от стружки;
- для более успешной работы стоит воспользоваться маслом, например, льняным, его следует совсем немного капнуть в отверстие, а затем уже вставлять метчик.
Угол, под которым вводится метчик должен быть прямым ни в коем случае нельзя допускать перекосы иначе деталь будет испорчена.
Что касается внешней резьбы, то она наносится примерно таким же способом:
- диаметр заготовки должен равняться диаметру плашки;
- после наносится масло.
Помимо плашки можно использовать и обычную гайку:
- смазанная маслом заготовка размещается в тиски;
- далее медленно при помощи ключа вкручивают гайку.
После того, как нужное количество желобков нарезано, так же аккуратно ее выкручивают.
Преимущества использования
По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.
Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.
Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:
- способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
- давать возможность проделывать несколько отверстий одновременно без ручной разметки;
- заметно повышать качество работы со сверлом.
Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:
- минимальная вероятность деформации;
- сверло направлено максимально четко;
- отсутствие нагрева при работе.
Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.
А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.
Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.
Стойка для дрели ДИОЛД СМС-43
Устройство состоит из трёх основных узлов — основание, колонна и траверса для крепления электродрели. Основание и траверса изготовлены из силумина. Поверхность стола и ножки шлифованы за одну установку, то есть они параллельные, что обеспечивает перпендикулярность при сверлении. В основании фрезерованы пазы для крепления тисков. Высота колоны — 50 см, диаметр — 25 мм. Диаметр отверстия под дрель — 43 мм. Для ограничения глубины сверления есть стопорное кольцо. Направляющие для дрели заводского изготовления объединяет:
- тип конструкции;
- эстетичный вид;
- неточность сборки;
- разные поставщики;
- один изготовитель — Китай.

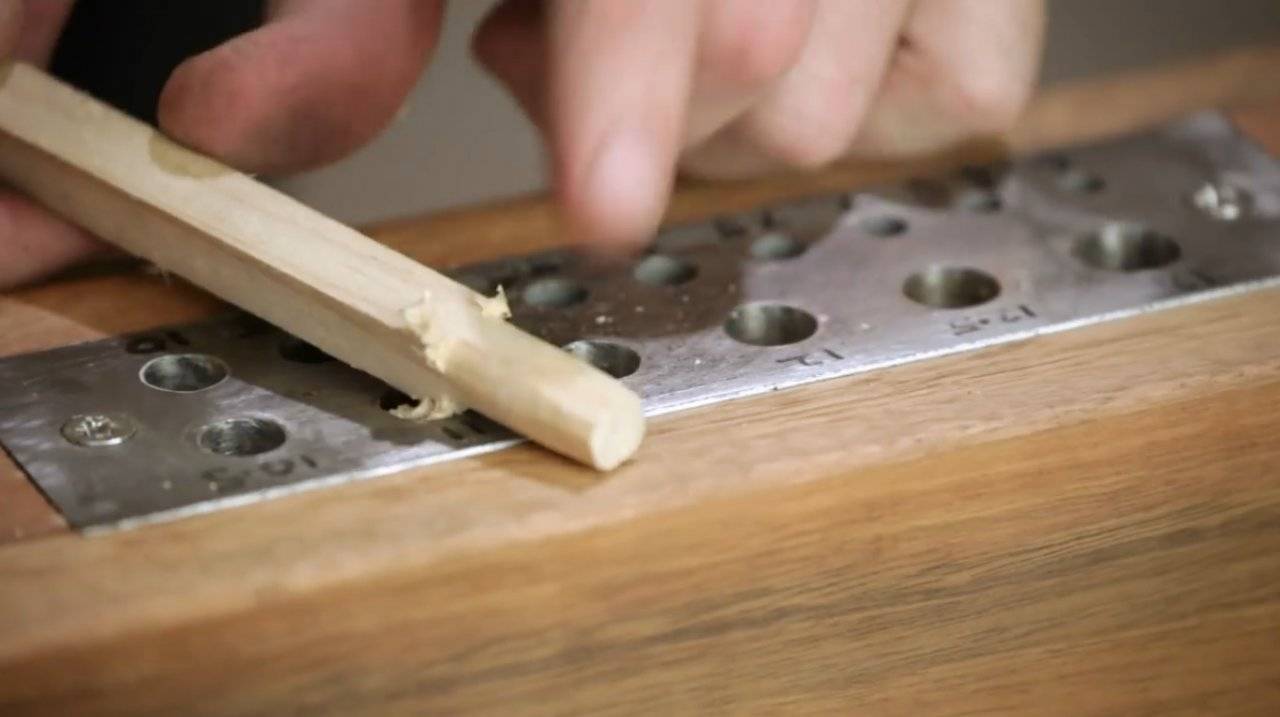

Изготавливаем нагель своими руками
Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:
- берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
- изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
- топором срезаются углы, для придания округлой формы.
Но необходимо принимать во внимание следующее:
- древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
- нагель не должен значительно отличаться влажностью от основного элемента конструкции;
- категорически запрещено использовать шкант с сучком.

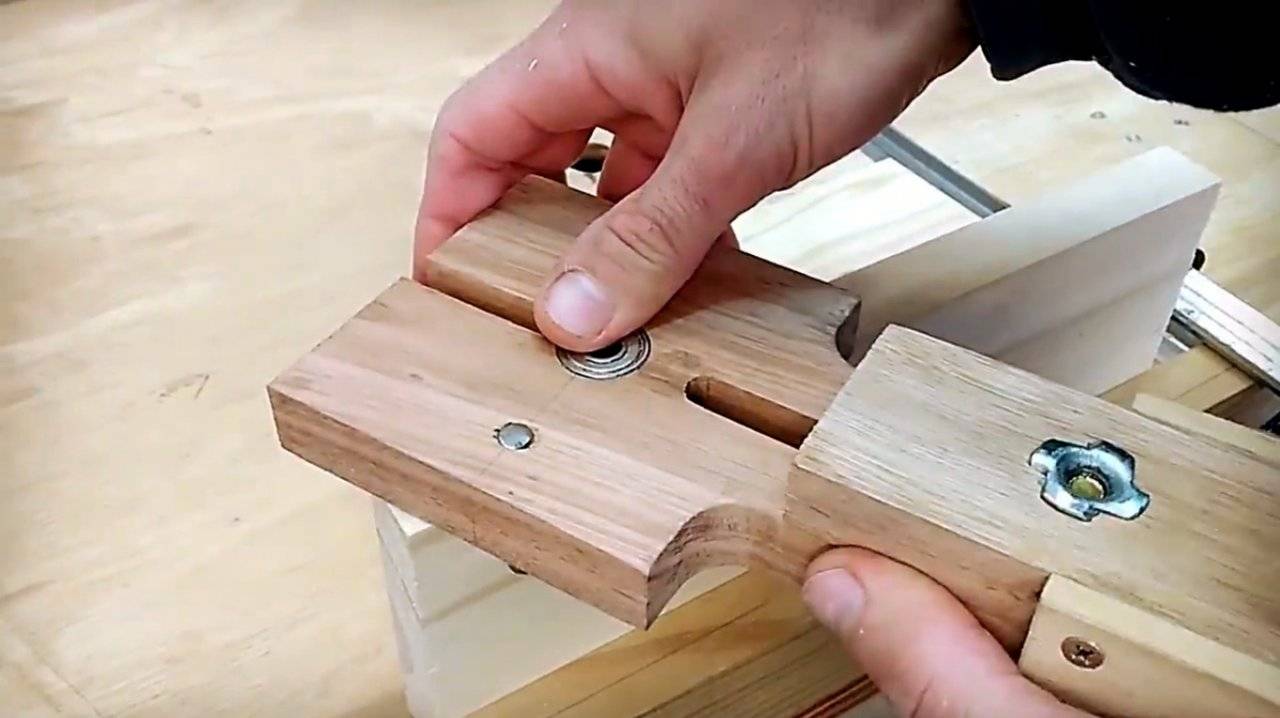

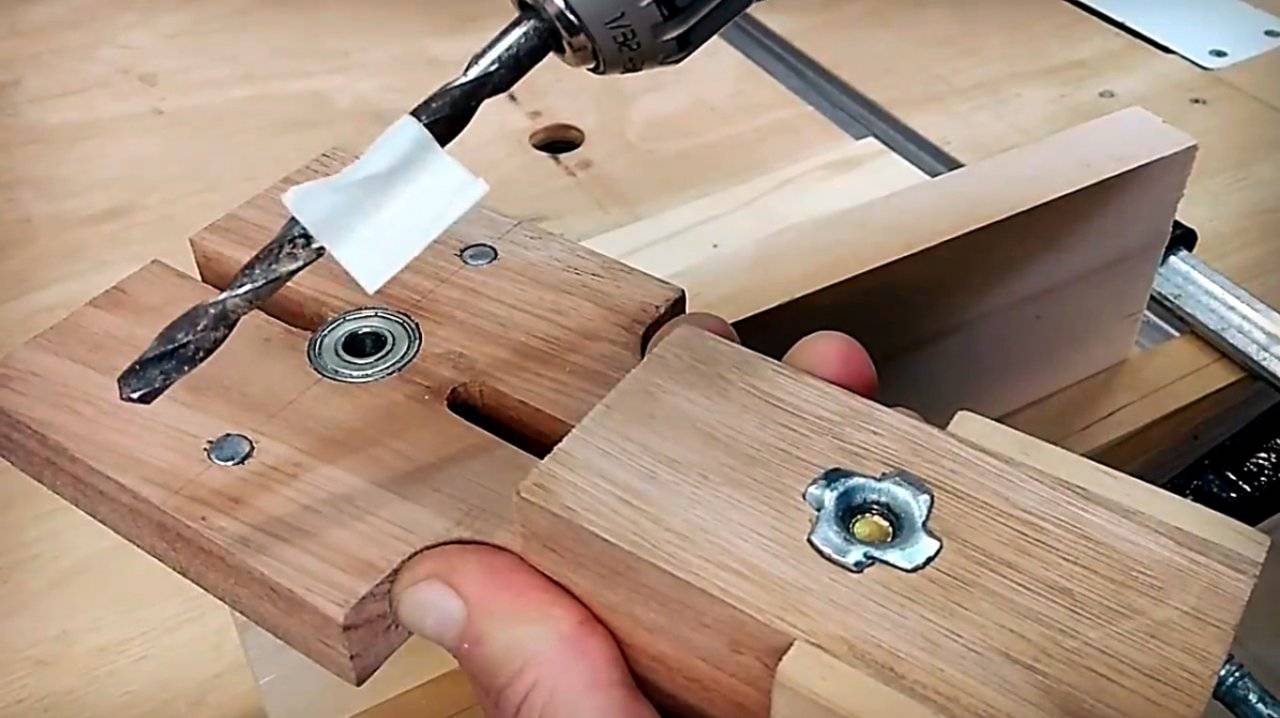

Точный и удобный кондуктор для сверления под шканты и конфирматы
Разметку делать необходимо очень точно, в особенности в длину, т.к. при неверной разметке ваши детали при стыковании имеют излишние зазоры или выступы.
Лучше сделать сквозное отверстие
в первой детали, приложить ее ко 2-ой — и сразу сверлом наметить место сверления в торце 2-ой детали. И потом, раздельно уже , тихо досверлитьотверстие. Делаем отверстие
на протяжении в 8 мм от края.
Загодя до того, как сделать сквозное отверстие, положите под деталь кусочек ненадобного ДСП. Так вы предупредите возникновения сколов на оборотной стороне.
Когда сквозное отверстие будет изготовлено, для выполнения сверлений отверстий под шею и шляпку конфирмата деталь сможете сверлить на весу.
Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно относительно к торцу детали. Если вы не удержите дрель ровно, сверло уходит в сторону и выйти наружу, тем испортив деталь.
Таковой вариант считается самым четким и, а дополнительно, самым резвым. Чтобы, чтоб сделать отверстие
в 2-ух деталях сразу, перед сверлением нужно их зафиксировать. Для этой цели бывают вариации пригодиться особые зажимы, струбцины и другие приспособления.
Чтоб всякий раз не размечать 8 мм от края как в пласт, так и по торцу, используется особое приспособление, которое, когда, просто сделать самому.
Классификация инструментов
Кондуктор для сверления отверстий
Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.
Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.
С помощью такой оснастки производитель избавлен от следующих проблем:
- Разметка.
- Кернение (точечные углубления в материале под сверло).
- Сверловка с соблюдением перпендикулярности.
Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.
Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.
С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.
Преимущества и недостатки
Основным преимуществом кондукторов является то, что с ними могут работать даже не высококлассные специалисты, а «обычные» люди у себя дома. И у них будут получаться четкие и точные отверстия (как перпендикулярные, так и наклонные).
Вам не нужно будет выполнять никаких расчетов и разметки, а это снижает как
трудоемкость, так и время работы.
Можно выделить следующие преимущества применения подобного типа приспособлений:
- Кондуктор для сверления способен обеспечить идеальную точность как прямого, так и наклонного сверления.
- Для их использования не нужны разметка, а также предварительные скрупулезные расчеты.
- Ускорение сборки частей мебели, прочих конструкций.
- Возможность сверления нескольких отверстий за раз, не нанося предварительную разметку.
Недостатков кондукторов для сверления гораздо меньше, если быть конкретнее, он всего один: довольно большая цена данного устройства. Именно поэтому некоторые столяры делают себе кондукторы самостоятельно.
Сфера использования
Мебельные кондукторы — это приспособления, без которых не обойдётся ни один мебельщик в процессе работы. Такие устройства позволяют избежать основной проблемы при производстве мебели, а именно вхождения сверла не под тем углом. Если сделать подобную ошибку, то её впоследствии очень сложно исправить или вовсе невозможно. Такое приспособление не только даёт возможность правильно направить сверло при работе, но и позволяет инструменту постоянно держать нужную траекторию (ровную, перпендикулярную или под углом).
Подобные приспособления используются как при проектировании и производстве мебели, так и при сборке, когда есть необходимость проделки отверстий для крепления элементов между собой. Зачастую для таких действий используются кондуктора под комфирматы или шканты, без которых ровные отверстия выполнить невозможно
Также без этого устройства не обойтись при необходимости проделки отверстий под углом или в торце тонкой плиты (особенно важно использовать устройство при работе с ДСП плитами)
При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.
В мебельной индустрии очень часто используются шканты в качестве крепежей. Но в то же время этот вариант уже существует давно, и их использование требует обязательного наличия при работе сверлильного кондуктора. Единственным условием и в то же время проблемой является тот фактор, что соединяемые детали между собой должны иметь прямой угол при работе. Поэтому подобные элементы должны располагаться точно перпендикулярно друг к другу. При изготовлении отверстий для шкантов и присадке деталей очень трудно будет обойтись без кондуктора.
