Дополнительный ресивер для компрессора своими руками
Ряд работ в домашнем хозяйстве или в небольшой мастерской требуют повышенного расхода сжатого воздуха, с которым обычный бытовой компрессор не справляется. Одним из выходов является установка дополнительного ресивера для компрессора. Такое устройство можно приобрести (цена вопроса, в зависимости от объёма, составляет 12000…15000 руб.), а можно и изготовить самостоятельно. Тем более, что большинство предлагаемых моделей ресиверов ориентированы на штатные компрессоры, чем и объясняется высокая цена на них.
В зависимости от расчётной объёма (подключение дополнительного ресивера проще выполнять последовательно к основному) для изготовления можно приспособить баллон от сжиженного газа либо корпус огнетушителя.
Баллон под самодельный ресивер прежде очищается от остатков газа. Для этого входной вентиль необходимо удалить (применение электроинструмента недопустимо, поскольку в баллоне могут сохраниться остатки газа). Далее, ёмкость заполняется водой, и отстаивается в течение суток. После этого в баллон можно вваривать трубчатые разветвители под шланги, хотя можно предусмотреть и резьбовые пробки с надёжными прокладками. Резервуар окрашивается атмосферостойкой краской.
В готовый ресивер можно установить манометр, а в донную часть баллона – конденсатоотводчик. Типоразмер конденсатоотводчика должен быть согласован с производительностью компрессора, его рабочим давлением и размерами присоединительной резьбы. Цены на конденсатоотводчики – в пределах 2500…3000 руб.
Готовый дополнительный ресивер, установленный для устойчивости на треногу, сваренную из стального прутка, имеет вид, показанный на фото.
При использовании рассмотренного устройства необходимо учитывать следующее:
- Установка конденсатоотводчика на дополнительный ресивер обязательна;
- Перед нагрузкой необходимо проверить электродвигатель компрессора на возможность его работы с дополнительным ресивером. Для этого включают привод компрессора на холостом ходу, и при помощи расходомера проверяют фактический перепад параметра при длительном (более 20 мин) включении. Если давление не опускается ниже минимально установленного, то дополнительным ресивером можно работать;
- При падении давления придётся снизить желаемое значение продолжительности включения со штатных 75…80% до 50…60% (при меньших значениях самодельный ресивер использовать нецелесообразно).
» сегодня мы с вами рассмотрим пошаговую инструкцию как сделать компрессор из газового баллона своими руками.. Каждый мастер в наше время просто обязан иметь в своей мастерской компрессор, потому как к нему можно подключить краскопульт, а так же пневматический инструмент который работает за счет подачи сжатого воздуха из резервуара компрессора, да и просто удобно использовать пистолет для удаления пыли и продувки деталей.

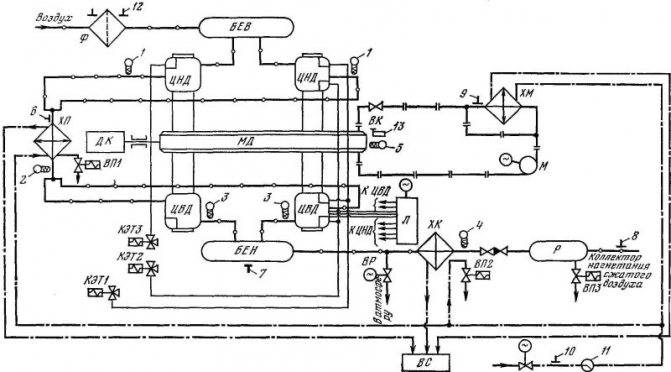

Чтобы понять, как работает компрессор необходимо обязательно изучить его схему.
Затем нужно безопасно слить остатки газа из баллона и выкрутить вентиль при помощи гаечного или же газового ключа, как это правильно делать смотрите . Снимаем мотор со старенького кондиционера. Выкручиваем вентиль. Заполняем баллон водой из шланга. Сверлим отверстия под редуктор и клапана. Отпиливаем выступающие части. Навариваем новый сгон. А так же для удобства перемещения обязательно надо поставит компрессор на колеса. Делаем полку и устанавливаем мотор от кондиционера или холодильника. Окрашиваем при помощи баллончика с краской. Подключаем электропроводку и соединения.
Компрессор можно назвать довольно распространенным оборудованием, которое применяется для создания давления в различных системах. Встречается просто огромное количество различных вариантов исполнения подобных устройств, все они характеризуются высокой эффективностью в применении. Промышленные компрессоры обходятся в достаточно большие деньги, именно поэтому многие рассматривают возможность создания конструкции своими руками. В интернете встречается много различных инструкций, при выборе учитывается требуемая мощность и производительность. Рассмотрим особенности создания самодельного компрессора из газового баллона подробнее.
Критерии выбора компрессорного оборудования
Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.
Ключевыми параметрами компрессорного оборудования являются:
- Расход воздуха (производительность).
- Рабочее давление.
- Требования к чистоте воздуха.
Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.
Например, расход воздуха, может быть рассчитан по следующей схеме:
- Расчёт количества воздуха при непрерывной эксплуатации.
- Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.
При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.
Тестирование и настройка самоделки
Любое испытание самодельного компрессора должно происходить на холостом ходу, особенно это касается пескоструя. Начинать нужно с небольшого давления, постепенно увеличивая его до необходимого значения. Во время закачки баллона периодически останавливайтесь и наблюдайте за манометрами, не происходит ли потеря давления на стыках. Если где-то подтравливает, то соединение нужно обязательно сделать заново, потому что при увеличенном давлении места стыков могут лопнуть.
Наиболее оптимальным для работы системы будет такой подбор ресивера и нагнетателя, чтобы их пограничное давление и производительность соответствовали друг другу. Это поможет полностью реализовать потенциал компрессорной установки, и при этом избежать опасности перекачивания.
Итак, мы привели несколько примеров самостоятельного изготовления компрессорных установок самых востребованных видов. Вообще самодельные компрессоры находят широкое применение не только в быту, но и в промышленности, позволяя постоянно проводить модернизацию за счет замены основных деталей. Но чем сложнее оборудование, тем больше потребуется знаний, навыков в электротехнических и слесарных работах, а также материалов и инструмента. А наглядное пособие в большинстве случаев можно найти на видео в Интернете.
Воздушный компрессор из деталей холодильника и огнетушителя
Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.
1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка
Необходимые детали, материалы и инструменты
В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.
Кроме этого потребуются:
- манометр (как для насоса, водонагревателя);
- фильтр для дизеля;
- фильтр для бензинового мотора;
- реле давления;
- тумблер электрический;
- регулятор давления (редуктор) с манометром;
- армированный шланг;
- водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
- материалы для создания рамы — металлической или деревянной + мебельные колёсики;
- предохранительный клапан (для сброса избыточного давления);
- пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).
Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.
1. Подготовка мотора-компрессора
Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.
Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.
2. Подготовка ресивера
С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.
На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.
3. Сборка схемы
На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.
Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой
Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать. 1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор. 1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор
1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор
Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

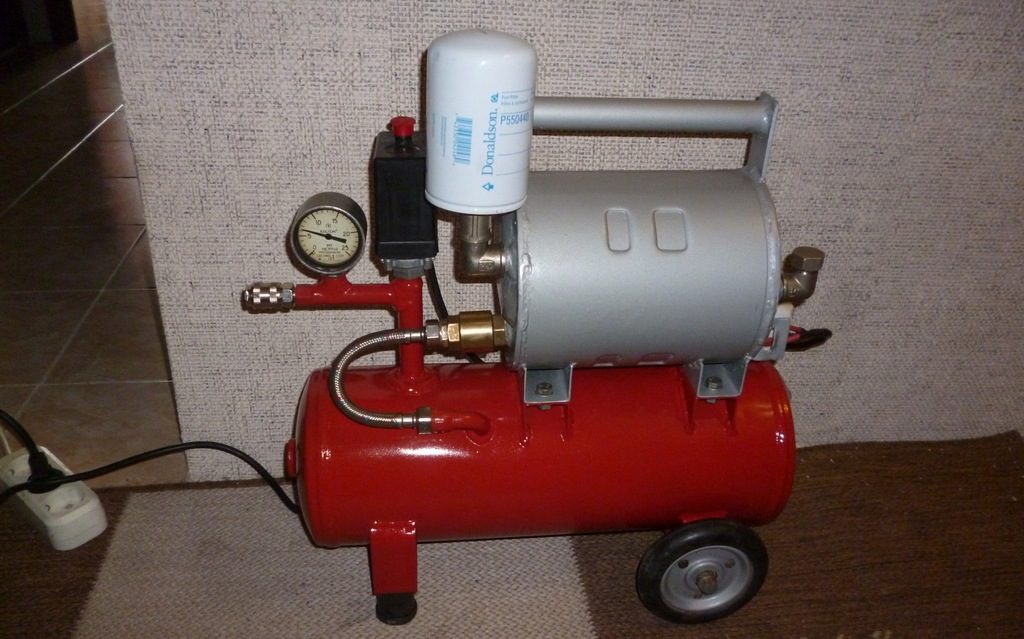

Конечный результат при должном старании хорошо работает и выглядит эстетично.
Изготовление аппарата из элементов холодильника с огнетушителем
Самодельные компрессоры часто используются для аэрографов (устройств для покраски авто и других поверхностей), поэтому рассмотрим изготовление именно такого аппарата. Детали, которые необходимы для сбора конструкции, можно позаимствовать в старом холодильнике и обычном огнетушителе.
Инструмент и материалы
Для начала работы потребуются следующие инструменты и агрегаты:
- огнетушитель — ОХП-10 или подобный;
- реле давления — РМ-5 либо с аналогичными характеристиками;
- фильтр влагоотделительный — 2 шт;
- топливный фильтр — 1 шт;
- ПВХ шланг с армированием;
- редуктор — желательно с манометром;
- отдельный манометр для контроля давления в ресивере;
- тефлоновая лента (ФУМ);
- плоскогубцы, ключи разных размеров.
В зависимости от используемых деталей могут потребоваться и другие инструменты. Также могут пригодиться чертежи огнетушителя для понимания, как его разбирать.
Камера для воздуха
Емкость для набора воздуха будет выполнена из опустошенного огнетушителя. Его корпус имеет сравнительно компактные размеры, а форма и используемый для изготовления материал оптимально подойдут, чтобы выдерживать значительное давление воздуха на протяжении длительного времени.
Для начала огнетушитель опустошается от родного содержимого на открытой местности, после чего разбирается. Из всех деталей оставляется только сам корпус и крышка, которая надевается сверху. В таком виде баллон закрепляется на основании будущего агрегата любым удобным способом.
Сборка
Имея в наличии все необходимые комплектующие, выполняется непосредственно сборка компрессорной установки.
- В отверстии крышки огнетушителя нарезается трубная резьба на ¼ дюйма, в нее через герметизацию ФУМ-лентой ввинчивается переходник с четверти на полдюйма.
- В сам переходник (также через ленту) вкручивается полудюймовый расширитель на 4 отверстия. Сверху в этот тройник ввинчивается реле давления, а в одну из сторон — переходник полдюйма на полдюйма, в который вставляется тройник.
- Сверху вставляется редуктор с манометром на четверть дюйма. С другой стороны крестообразного расширителя устанавливается клапан для ручного сброса давления из баллона.
На редуктор устанавливается водоотделяющий фильтр (причем отверстие для удаления влаги должно находиться под правильным углом). Второй влагоотделяющий фильтр будет находиться со стороны входа.
-
- На отверстие накручивается штуцер на полдюйма, куда вставляется фильтр. В другое отверстие фильтра вставляется переходник с четверти на полдюйма, в который вкручивается тройник.
- Сверху тройник глушится, а с противоположной стороны вставляется еще один штуцер на полдюйма.
- Армированный шланг накручивается на отверстие, входящее в сам баллон, и фиксируется хомутом. С другой стороны шланг через хомут соединяется с вышеописанной конструкцией.
- С другой фильтрующей стороны прикручивается еще один кусок шланга, который соединяется с холодильным компрессором.
Через выходное отверстие из баллона прикручивается штуцер, на который надевается силиконовая трубка. Эту трубку сразу же подключают к аэрографу.
Для обслуживания холодильного компрессора необходимо периодически заменять в нем масло. Для этой цели отлично подойдет автомобильное средство 10W40 или аналогичное.
Компрессор из огнетушителя с мотором от холодильника
Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.
Процедура выполняется поэтапно, ниже подробная инструкция:
- Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
- В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
- К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
- В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
- Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
- При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
- Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
- В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
- На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
- На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
- К магистрали подключить редуктор для сохранения давления внутри баллона.
- За редуктором шланг прикрепляется к четвернику.
Компрессор из огнетушителя с мотором от холодильника
- Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
- Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

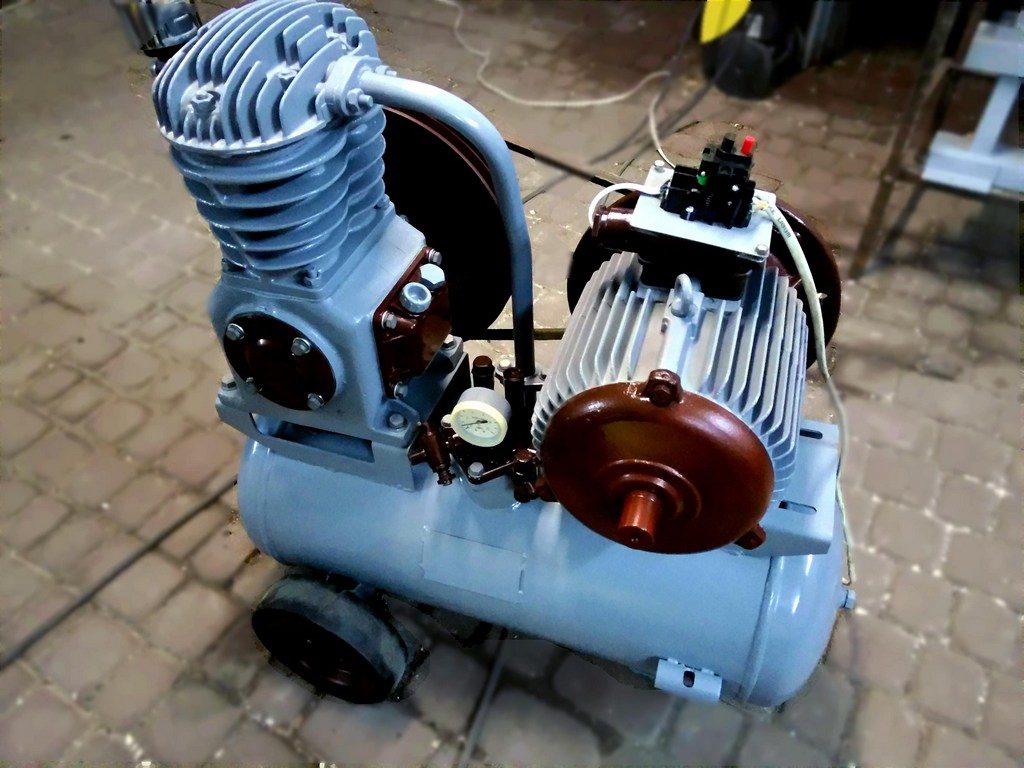

Воздушный компрессор средней мощности
Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:
- Измерительный прибор, предназначенный для контроля давления.
- Ресивер для компрессора.
- Реле, которое позволяет изменять и контролировать требуемое давление.
- Переходящие элементы с резьбовой поверхностью.
- Топливные фильтры для контроля чистоты воздушного потока.
- Крестовина водопроводного типа.
- Редуктор с масловлагоотделяющим фильтром.
- Мотор, предназначенный для применения на компрессорной установке.
- Гибкие фиксирующие хомуты.
- Моторное масло.
- Тумблер, предназначенный для обрыва сети на 220 В.
- Латунные трубки и малостойкие шланги.
- Фильтры системного питания.
- Краска по металлу.
- Герметические вещества.
- Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.
В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.
Среди особенностей схемы установки отметим следующие моменты:
- Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
- Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
- Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
- Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
- Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
- Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
- Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
- Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
- Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
- Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.
В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.
Сравнение покупного и любительского компрессора
Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:
Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.
Обратите внимание!
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно
Используя детали и узлы б/у, а также свой труд, можно сэкономить немалую сумму денег, подарив, кроме того, вторую жизнь нескольким работоспособным вещам, за что природа скажет вам спасибо.
Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.
Принцип работы
Компрессор самодельный работает по элементарной схеме:
- Подключается насос с электрическим питанием или ручного типа.
- В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
- В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.
В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.
Воздушный компрессор необходим каждому автовладельцу
Как выполнить настоящий нагнетатель воздуха собственными руками
Для того чтобы провести создание такого приспособления собственными руками нужны определенные инструменты и материалы. Материалы такие:
- Баллон с газом, объем которого составляет 25 литров.
- Мотор, который получен после разбора холодильника или кондиционера.
- Редуктор с вмонтированным прибором для определения величины давления.
- Армированный шланг, рассчитан на существенные нагрузки.
- Продувочный пистолет и другой исполнительный орган.
- Арматура и колесо.
Работа проходит только если есть наличие конкретных инструментов. Они такие:
- Углошлифовальная машинка для нарезания.
- Электросварочный аппарат для подключения самых разных компонентов.
- Дрель для получения отверстий.
- Набор рожковых ключей.
- Отвертка.
После нахождения всего что необходимо можно приступить к непосредственному проведению работы.
