Канализация в доме на винтовых сваях: устройство в каркасном доме

Требования к поперечному сечению лаг и шагу между ними

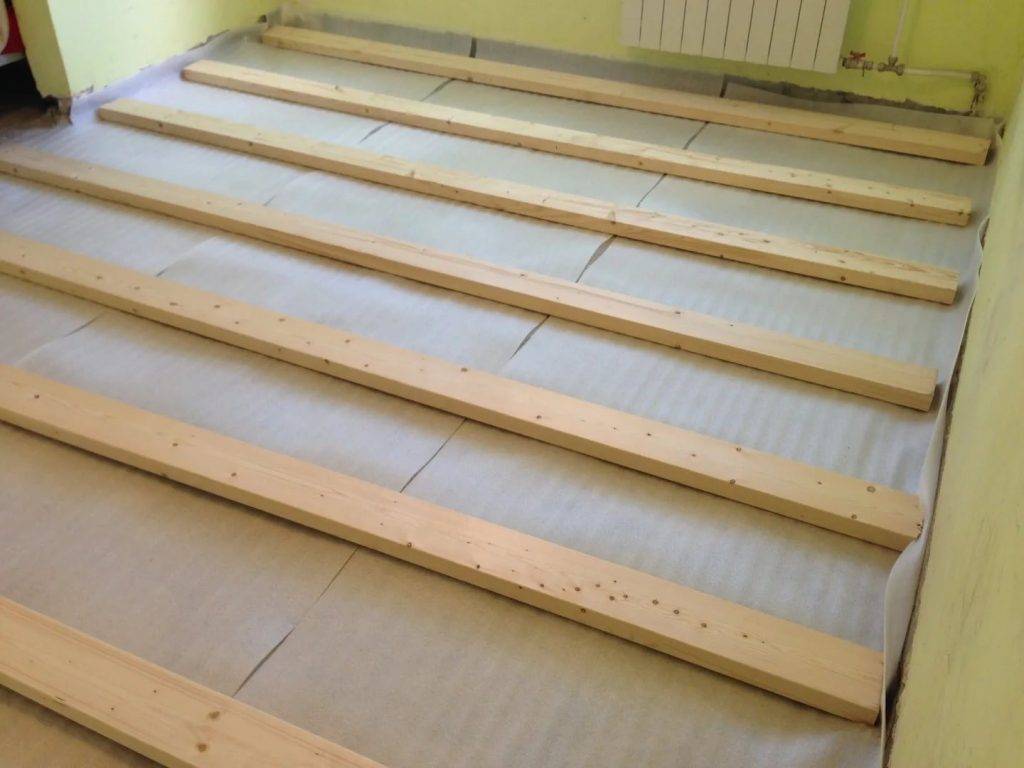

Устройство деревянных полов по лагам в жилых и общественных помещениях регламентируются действующими ГОСТ. Согласно требованиям нормативных документов, минимальные поперченные сечения лаг должны соответствовать следующим габаритам:

• При шаге бруса, смонтированного поверх плиты и перекрытия 2 м – не менее 100 х 66 мм.
• При шаге 30 см – не менее 150 х 80 мм.
• При шаге 40 см – не менее 180 х 100 мм.
• При шаге 50 см – не менее 200 х 150 мм.
• При шаге 60 см – не менее 220 х 180 мм.

В зависимости от толщины финишного покрытия пола из досок, максимальный шаг между лагами также является нормируемой величиной:

• При толщине половых досок 20 мм – не более 30 см.
• При толщине досок 25 мм – не более 40 см.
• При толщине досок 30 мм – не более 50 см.
• При толщине досок 35 мм – не более 60 см.
• При толщине досок 40 мм – не более 70 см.
• При толщине досок 45 мм – не более 80 см.

Следует учесть, что указанные выше нормативные требования применимы к сосновым лагам и половым доскам, как наиболее распространённому материалу. В случае использования твёрдых дорогостоящих пород дерева – дуба, бука, тика или лиственницы, габариты и шаг допускается изменить из-за повышенной прочности материала.

Применение свайного фундамента при строительстве каркасного дома

Технология полностью проверена и отлажена, особенно если за дело берутся профессионалы. Предварительно рассчитывается нагрузка, чтобы подобрать диаметр и расстояние между сваями каркасного дома. Тут приходится учитывать не только вес конструкции, но также массу внутренней меблировки, техники, ветровые и снеговые нагрузки.

Если расчёты сделаны или взят типовой проект с готовыми данными, то мы переходим к следующему этапу:

• Изучаем условия строительства, собираем геологические данные, исследуем рельеф.
• По схеме наш специалист намечает ямки для установки свай в дальнейшем (используются собранные предварительно данные для определения расстояния).
• Привинчиваются сваи с помощью металлических стержней, воткнутых в специальные крепления.
• После достижения нужной глубины оголовки срезаются, а полость внутри трубы заливается бетоном.
• Оголовки привариваются назад, чтобы обеспечить ровную поверхность.
• Устанавливаются ростверки и выполняются другие работы.

Кратко поясню каждый пункт

На стадии сбора геологических данных мы уделяем особое внимание глубине промерзания грунта и наличию подводных вод – наиболее распространённая проблема, особенно в болотистой местности. Рельеф также существенно влияет на схему, потому что от этого зависит конкретное место завинчивания сваи и глубина

Многие клиенты спрашивают у меня о процессе завинчивания сваи. Они думают, что для забивания требуется специальная техника, тяжёлые машины и прочее. Чаще всего стальная свая вкручивается в землю вручную, с помощью специальных стержней. Два человека берутся за концы с разных сторон и начинают крутить.

Ростверк – поперечная лента, укладывается на сваи, делается из деревянных брусьев или металлических швеллеров. Если это дерево, то его предварительно нужно просушить и пропитать олифой, лаками и другими влагостойкими и огнеупорными материалами. Между балками следует проложить рубероид или иной изоляционный материал.

Анализ принципиальной схемы устройства канализации

В соответствии с пунктом 5.1.2. СНиП 31.02.2001 «Дома жилые одноквартирные» система канализации, присоединенная к центральной или групповой сети, должна включать внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод, а автономная система – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения.

Внутренняя сеть канализации

Конфигурация и габариты внутренней сети зависят, во-первых, от размеров дома, а во-вторых, от взаимного расположения источников водоснабжения. К ней должны быть подключены все сантехнические приборы и устройства, в которые производится слив воды (раковины, мойки, унитазы и т.п.).

Принципиальная схема устройства внутренней сети канализации в этом случае будет выглядеть следующим образом:

• главная магистраль Dу 100 мм – подключение унитаза, биде;
• главная магистраль Dу 50 мм – подключение всех остальных сантехнических приборов, установленных в санузле: ванны, душевой кабины, раковины и стиральной машины;
• главная магистраль Dу 50 мм – подключение всех сантехнических приборов, установленных на кухне: обычно это кухонная мойка и посудомоечная машина.

Наружная канализация: выпуск из дома и отводящий трубопровод

Схема устройства канализации, не присоединенной к центральной или групповой сети, предусматривает удаление отходов в резервуар, расположенный на расстоянии 5-8 метров от дома, по специальному отводящему трубопроводу.

Наружный трубопровод укладывается в предварительно вырытую траншею, соединяющую дом с канализационным резервуаром. При этом бесперебойное движение стоков будет обеспечено только в случае, если канава будет иметь определенный уклон – 2-2,5 см на 1 метр проложенного трубопровода.

Канализационный резервуар: септик или выгребная яма?

Как мы уже упоминали ранее, отводящий трубопровод впадает в специальный канализационный резервуар, в котором и происходит утилизация стоков. Чаще всего в качестве конечной емкости используются выгребная яма или септик.

Выгребная яма – котлован, стенки которого укреплены кирпичной кладкой или бетоном. Хотя попадающие в нее канализационные стоки частично разлагаются, а частично – фильтруются в почву, основная их масса все же остается в самой яме. В результате возникает необходимость периодической откачки стоков, а также повышается риск загрязнения грунтовых вод фекальными массами. Именно поэтому специалисты рекомендуют использовать данный резервуар для небольших дачных домов с минимальным количеством стоков или же как временное решение.

При использовании септика канализационные стоки из трубопровода попадают сначала в отстойник, где происходит бактериальное разложение с образованием нерастворимого неорганического остатка. Благодаря этому во вторую камеру – фильтрационный колодец или инфильтратор – поступает уже осветленная вода с минимальным количеством примесей. Таким образом, использование септика позволяет избежать загрязнения окружающей среды, да и производить откачку из него приходится гораздо реже.

Инструкция строительства столбчатого фундамента из пластиковых труб

Предлагаем вашему вниманию инструкцию по установке столбчатого фундамента из пластиковых труб (ПВХ). Более подробную инструкцию вы можете изучить в статье: Столбчатый фундамент своими руками.

1. Проектирование столбчатого фундамента. Расчет кол-ва столбов, их расположение, глубина размещения в грунте. Подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента . Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком .

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

2. Подготовительные работы. Заготавливаем опалубку из пластиковых труб нужной нам длины. Если столб будем делать с уширением, то размещаем внизу трубы мусорный пакет и крепим его к опалубке скотчем. Данный пакет будет служить резервуаром для заливки пятки столба.

3. Делаем арматурный каркас. Если будем армировать уширения, то арматуры делаем в виде буквы L. Более подробно читаем в статье: Арматурный каркас под уширение столбчатого фундамента.

Если нижняя обвязка у вас будет и бруса, то для ее связи со столбчатым фундаментом будем использовать шпильки-анкера, залитые в столб.

4. Бурим скважины на глубину ниже промерзания грунта.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта .

5. Делаем уширения внизу наших скважин.

6. Вставляем несъемную опалубку из ПВХ труб в нашу скважину и формируем уширение.

Все столбы делаем на одном уровне. Для данной задачи нужно будет отбить горизонталь с помощью гидро или лазерного уровня и натянуть по уровню бечевку. По бечевке будем выводить все столбы. Чтобы опалубка у нас не проседала, делаем приспособление в виде захвата как на рисунке. Для захвата нам нужно 3 бруска, 2 самореза и веревка. Если сложно опалубку выставить по бечевке, то можно в процессе заготовки сделать ее длиннее и затем уже все сваи обрезать в один уровень. Главное сделайте отметку на опалубке – до кого уровня вы будете заливать бетон.

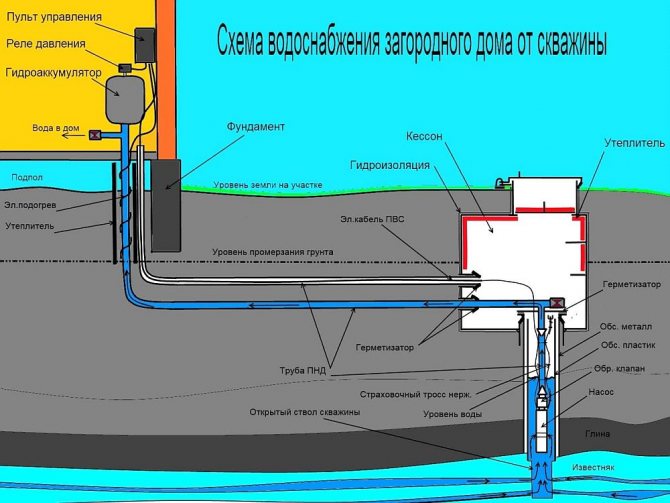

Источник водоснабжения

Желательно, чтобы источником воды был центральный водопровод. Но в некоторых населенных пунктах такой возможности нет, поэтому бурят скважину на участке или выкапывают колодец. Все три упомянутых источника водоснабжения каркасного дома имеют не только плюсы, но и минусы.

Так, за использование центрального водоснабжения необходимо ежемесячно платить по счетчику коммунальным предприятиям. Но в то же время подключиться к городскому водопроводу часто гораздо дешевле, чем делать скважину или колодец. Если же централизованной подачи воды нет, придется думать об автономных вариантах.

Чтобы пробить скважину у себя на участке, необходимо отдать 300-700 рублей за каждый метр в глубину. В канаву вставляют трубу, чтобы сохранить глубину и предотвратить осыпание стенок в мягких грунтах. За такую обсадку еще необходимо заплатить определенную сумму, в зависимости от используемой трубы и ее диаметра.

Что касается рытья колодца, то он обходится в 3-7 тыс. рублей за каждый метр, но цены отличаются в регионах. Зато стоимость является окончательной и включает в себя и выкапывание ямы, и обсадку бетонными кольцами. Дороже будет стоить только колодец, который хозяин хочет обложить камнем или другими дополнительными материалами.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Разновидности и характеристики свай

Деревянные элементы мы рассматривать не будем, потому что они практически не используются в строительстве жилых домов. Этот вариант от силы используется для хозяйственных построек.

300х300 мм, 350х350 мм, 400х400 мм.

Железобетонные сваи подходят для всех типов грунтов и выдерживают значительную нагрузку. Однако в частном строительстве предпочтение отдаётся стальным элементам. Свая представляет собой трубы из стали марки СТ-3, а также в некоторых случаях высшие сплавы СТ-20. Наша бригада занимается проектами, для которых уже сделаны расчёты запаса прочности, поэтому с обустройством фундамента вопросов не возникает.

По внешнему виды они напоминают буры с винтами на конце. Длина конструкции может достигать 11 м. Зачастую для удешевления фундамента применяют винтовые сваи со сварным наконечником. Литые прочнее, но делают их только на заводе. По своему опыту могу сказать, что существенной разницы нет, потому что наконечник требуется только для бурения грунта. Если свая установлена вертикально и заглублена по ГОСТу, то в дальнейшем проблем не возникнет.

Железобетонные сваи обычно забиваются в грунт или в заранее пробуренные каналы. Такой фундамент редко встречается в частном строительстве, потому что требуется для крупных строений с повышенной нагрузкой.

Рекомендации по обустройству санузла в каркасном жилом доме

Современные проекты каркасных жилых домов как правило исключают установку ванной, в них предусматривается установка душевой кабинки. Но в любом случае необходимо правильно выбирать место под санузел или ванную комнату в каркасном доме, возведенном на винтовых сваях.

Рекомендации специалистов:

• Разводку водопроводных и канализационных труб необходимо планировать заранее, еще на этапе проектирования строения;
• Душевую кабинку стоит размещать в углу помещения, чтобы сэкономить свободное пространство;
• Установку душевой либо ванной необходимо осуществлять исключительно после прокладки трубопроводных коммуникаций;
• Для обустройства канализации частного дома обязательно необходимо подбирать надежный септик, в т.ч. достаточной вместимости;
• Не рекомендуется пренебрегать выполнением пусконаладочных мероприятий;
• Независимо от размеров жилого дома для обустройства санузла необходимо выделять минимум 5 м2 от общей жилой площади;
• Расстояние от унитаза до стояка не должно превышать 1 м;
• При обустройстве туалета либо ванной комнаты на 2 этаже здания, данные помещения нельзя располагать над кухней и жилыми помещениями;
• В помещениях с водой и повышенной влажностью необходимо устанавливать только безопасные светильники и электроприборы, которые еще на производстве оснащают специальной защитой.

Чтобы самостоятельно обустроить санузел в собственном каркасном доме, необходимо обязательно учитывать все рекомендации специалистов. При этом для качественного выполнения сантехнических работ понадобится пошаговая инструкция.

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Как правильно утеплить водопровод и канализацию

Принципиальная схема утепления подвода воды в сруб бани, установленный на винтовые сваи

Слои утепления водопроводной трубы на вводе воды в баню

Часто в качестве аргумента в пользу строительства бани на ленточном фундаменте, а не на винтовых сваях, приводят соображения о невозможности разводки зимних коммуникаций, воды и канализации, в подпольном пространстве сруба. Ленточный фундамент представляется более тёплым и предохраняющим трубы от промерзания. Не будем отрицать, что «голые» винтовые сваи и бетонная лента с закрытыми продухами по-разному сохраняют тепло. Однако для предохранения коммуникаций от промерзания лучше сделать локальную защиту (утепление и обогрев) труб, а не прогревать всё подпольное пространство под баней. В сильные морозы ленточные фундаменты не всегда могут удержать положительную температуру под срубом, ведь полы сруба утеплены и не пропускают тепло вниз, к тому же по законам физики теплый воздух всегда поднимается наверх. Для промерзания водопроводной трубы достаточно любой температуры ниже 0°С. Промерзание же канализационной трубы стандартного диаметра (110 мм), с учетом того, что в сток вода попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах (в Москве и С.-Петербурге) отрицательных температурах.

Чтобы водопроводная труба под срубом бани не промерзла, от источника водозабора, (не важно, какого: центрального водопровода, скважины или колодца) труба прокладывается под землей ниже глубины промерзания почвы. Для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см и зависит от того, сколько в конкретную зиму выпало снега, какие были морозы и сколько воды содержится поверхностном слое почвы на месте строительства сруба бани

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани

Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани. Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть.

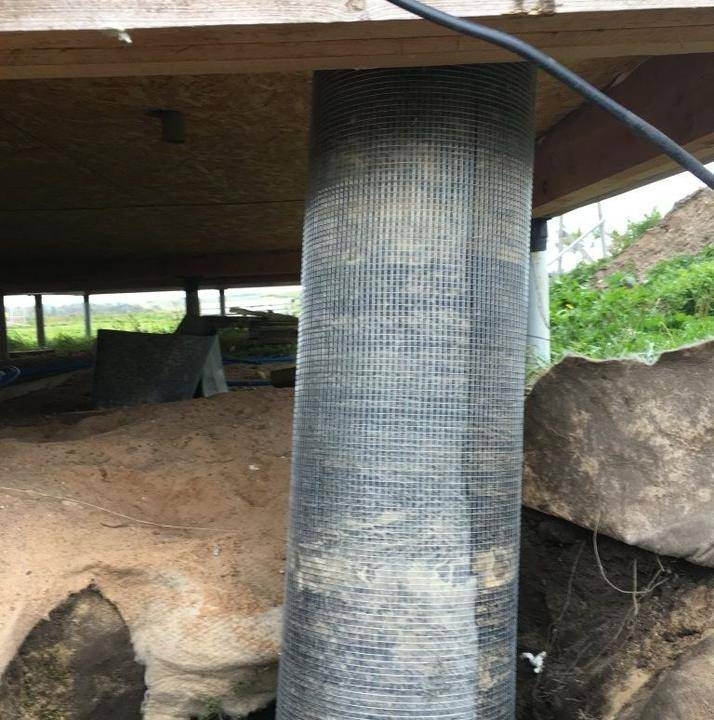

Для утепления вертикального отрезка водопроводной трубы (от глубины промерзания до ввода в помещение бани) на неё свободной спиралью накручивается греющий кабель, затем надевается кожух из вспененного полиэтилена, после чего вся конструкция помещается в дренажную трубу диаметром 200 мм, внутрь которой насыпается керамзит. Для обводненных почв вместо засыпки керамзитом рекомендуем залить монтажную пену. Низ утепляющей дренажной трубы закладывается на глубине промерзания, верх доводится до полов внутри сруба бани. Греющий кабель не обязательно включать постоянно: только в сильные морозы или если после перерыва в использовании водопровода вода перестала подаваться в баню из-за образования ледяной пробки в трубе.

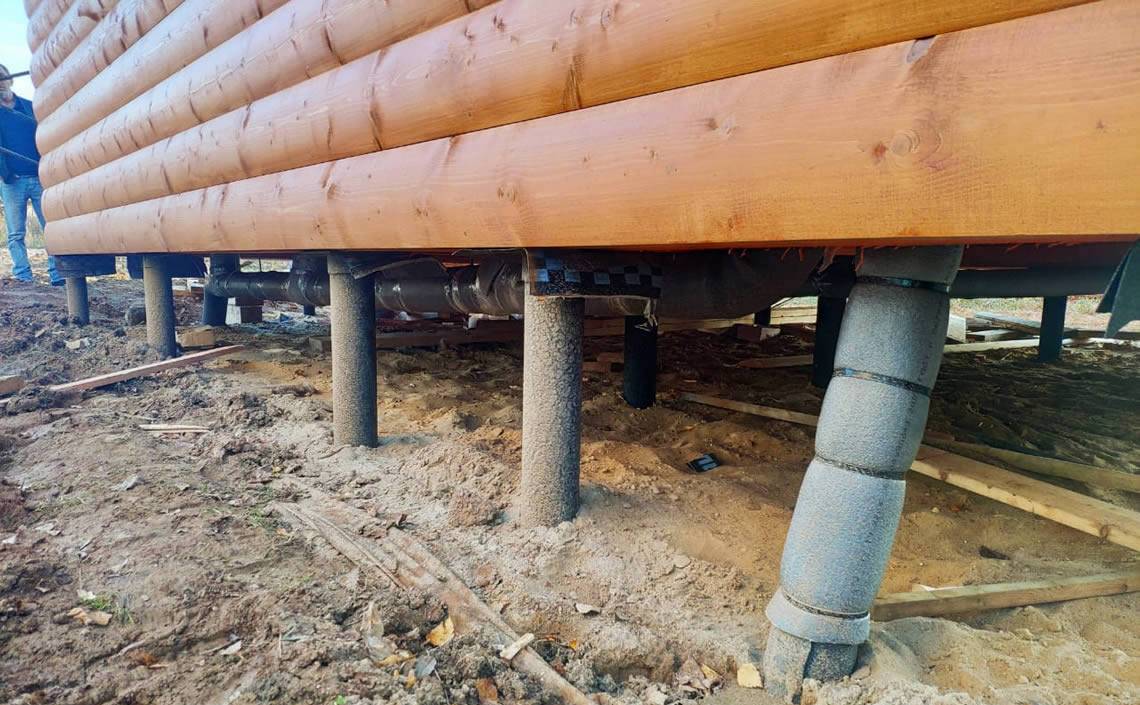

Канализационные трубы, проходящие в открытой части подпола под срубом бани, лучше всего также теплоизолировать при помощи кожухов из вспененного полиэтилена. Если для отвода стоков из бани используются трубы диаметром менее 110 мм, например 40 или 50 мм, для подстраховки рекомендуем по нижней части трубы провести греющий кабель (не спиралью, как в водопроводной трубе, а в одну линию, строго внизу). Канализационные трубы допустимо протягивать в горизонтальном направлении (уклон 2-3 см на 1 м длины для фекальных стоков, для стока воды уклон не принципиален), однако чем короче будет горизонтальный участок в подпольном пространстве сруба бани и чем быстрее труба попадет под землю и потом в септик (или иной тип приема сточных вод), тем меньше вероятность намерзания льда и образования засора внутри трубы.

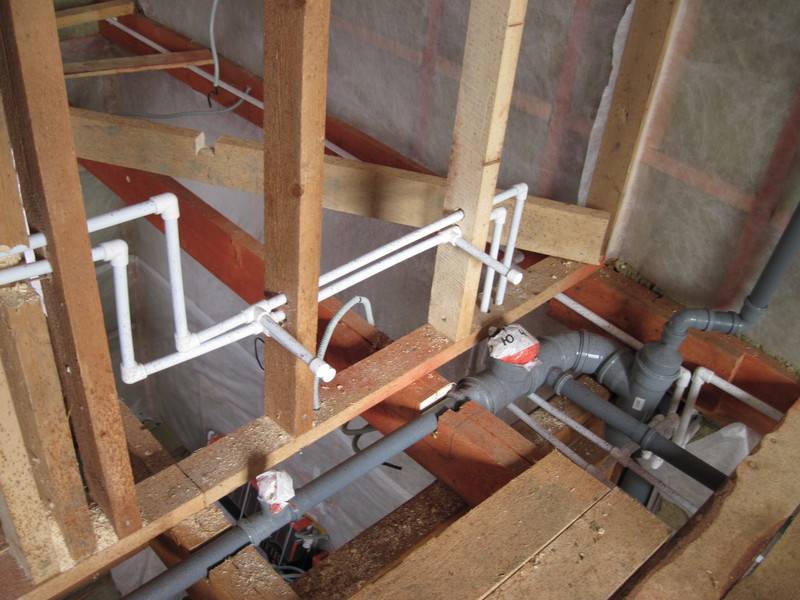

Монтаж отопительной системы и труб водоснабжения

Требования к прокладке труб отопительной и водопроводной систем в каркасном доме во многом похож, поэтому имеет смысл рассматривать особенности их монтажа одновременно. Поскольку ремонт скрытых коммуникаций затруднителен, следует тщательно продумать все нюансы. Так, использовать для прокладки внутри каркасных стен стальные или чугунные трубы не рекомендуется, поскольку эти конструкции подвержены коррозии. Кроме того, в металлических трубах быстро накапливаются солевые отложения, а заменить их будет достаточно проблематично.

Современные отопительные системы выполняют из очень прочных материалов. Трубы PEX (поперечносшитый полиэтилен), металлополимерные и металлопластиковые трубы могут прослужить до 75 лет. Причиной аварий и протечек при их эксплуатации чаще всего становится низкое качество соединений.

Чтобы предотвратить протечки необходимо уделить соединениям во время монтажа особенно пристальное внимание. Опрессовку отопительной системы рекомендуется проводить при повышенном давлении около 8-10 атмосфер

Следует увеличить рабочее давление в два раза и выполнять опрессовку в течение 8-12 часов. В это время необходимо регулярно проверять давление в системе. Если оно остается стабильным, значит, работы выполнены на достаточно высоком уровне.

Наличие небольших протечек во время контрольной опрессовки считается вполне допустимым. Обычно оно составляет 2-3 литра, но может достигать и 10-50 литров. Выявление слабых мест отопительной или водопроводной системы позволит предотвратить гораздо большие протечки, которые могут привести к обширному повреждению внутренних конструкций

При монтаже водопровода или отопительной системы следует свести количество соединений к минимуму, используя как можно больше длинных отрезков трубы, хотя такой метод может существенно увеличить расходы. Особого внимания заслуживает качество соединительных элементов. Не следует использовать дешевые фитинги китайского производства. Практика показывает, что примерно 20% таких деталей оказываются бракованными. В лучшем случае они выйдут из строя во время опрессовки, но хуже, если протечка произойдет в процессе эксплуатации, когда будут окончены отделочные работы. И еще — хотя трубы, как правило, очень прочные, они могут быть повреждены при неаккуратной транспортировке или во время погрузки-разгрузки.

На трубах холодного водоснабжения возможно появление конденсированной влаги, что следует учитывать при монтаже. Поэтому такие трубы обычно защищают специальным гофрированным рукавом, чтобы влага не попала на утеплитель и не повредила его. Отверстия под холодный водопровод делают примерно на 50-100 мм больше, чем диаметр трубы, защищенной гофрой.

Утеплять или нет: как поступают профессионалы

Вариант локальной защиты зависит от климатических условий конкретного региона. В моем случае была использована трубная теплоизоляция Термафлекс ФРЗ – материал из вспененного полиэтилена с закрытой ячеистой структурой. Для надежности эта конструкция была помещена еще в канализационную трубу больше диаметра. У меня просто была такая труба в гараже, а мастера утверждали, что это лишнее, ведь выходящая канализация прямая и вода в ней просто физически не сможет задержаться. Это же актуально и для водопровода.

Как вариант можно канализационный трубопровод снабдить греющим кабелем, но в моем случае это были лишние расходы.

Общая структура канализации

В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

1. Аксонометрический план расположения трубопроводов и точек подключения.
2. Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
3. Пропускная способность труб, направление потока и значение уклона на всех участках.

Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.

В классическом варианте устраивается только один стояк, к которому подключены все ветви системы. Если сброс стоков осуществляется в септик, имеет смысл производить раздельный сброс чисто органических стоков и включающих большую концентрацию бытовых чистящих средств с содержанием хлора. Также устройство двух стояков может быть целесообразным при оснащении крупных загородных домов, где на одном этаже расположено более двух санузлов. В таких случаях каждый стояк подключается к собственному локальному очистному сооружению.

Особенности проектирования

Внутренняя часть системы ничем не отличается от обычных квартирных разводок. Сантехника и бытовые приборы (стиральная и посудомоечная машина, душевая кабина и т.п.) подключаются к горизонтальной трубе диаметром 50 мм. Она укладывается под уклоном не менее 3 см на каждые 100 см длины. В конце она соединяется с трубой диаметром 110 мм, к которой подключается сифон унитаза. После него разводка присоединяется к вертикальному участку — стояку. Он выводится сквозь перекрытие нижнего этажа наружу.

Большинство владельцев строят внешнюю канализацию в каркасном
доме своими руками. Это требует знания правил сборки подобных систем. Проектные
работы необходимо вести, основываясь на требованиях СНиП

Это важно, поскольку
глубина погружения стержней сравнительно мала. Прокладка траншей под внешний трубопровод может
снизить прочность сцепления свай с грунтом

В результате опорная система будет
ослаблена. Прокладка
канализации в каркасном доме на сваях должна быть рассчитана еще на
стадии расчета свайного поля, когда определяется расстояние между точками размещения
стержней. Необходимо заранее распределить точки размещения сантехники,
стиральных машин и прочих приборов. Необходимо помнить, что все трубы,
выходящие под пол, будут расположены в сложных условиях.

Оптимальное расстояние между
сваями находится в пределах 1,5-3 м. Если канализация в доме на сваях в проекте не
учитывалась, придется выводить трубу за пределы свайного поля. Это означает,
что от точки прохода сквозь перекрытие до места погружения в грунт труба
находится на открытом пространстве. Цоколь защитить трубу от воздействия низких
температур не в состоянии.

Где прокладывают горизонтальный трубопровод

Прокладка канализации в каркасном доме производится открытым способом. Поскольку вести траншею между сваями нельзя, трубу располагают между грунтом и перекрытием. Как правило, канализационная труба располагается под настилом нулевого уровня. К доскам крепят регулируемые хомуты и подвешивают трубопровод с нужным уклоном. Это самый простой вариант. Длину открытой трубы можно сократить. Для этого на стадии проектирования надо разместить туалет и другие помещения, сквозь которые проходит канализация, вплотную к наружной стене.

Иногда трубы прокладывают внутри
перекрытия. Однако, учитывая толщину трубопровода и необходимый уклон,
качественно утеплить участок системы таким способом не удастся. Кроме того,
ремонтные работы потребуют демонтажа части настила, что усложнит задачу. Этот
вариант годится только для южных регионов, где зимние температуры редко
опускаются ниже 0°. Поэтому вывод
канализации в каркасном доме на сваях требует качественного утепления с
помощью пенопластовой скорлупы или иных подходящих материалов. В морозных
регионах вместе с утеплителем прокладывают греющий кабель, обеспечивающий
защиту от разморозки в зимнее время. По отзывам пользователей, его
необязательно постоянно держать включенным. При необходимости для
восстановления работы системы хватает 20-30 минут нагрева.

Необходимость строительства ливневой системы

Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Она должна исключить проникновение дождевой воды к сваям. Иначе под домом постоянно будет находиться болото, разведутся комары, а сваи потеряют несущую способность. Как правило, обустройство дождевой системы состоит в строительстве отмостки и дренажного лотка с отводом к ливневому коллектору

Основное внимание следует обращать на размер бетонной площадки и глубину дренажных лотков. Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки

Ливневая канализация в каркасном доме не просто отводит излишки влаги, она защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи находятся под угрозой коррозии. Контакты с влагой значительно усиливают опасность разрушения стержней, что ставит под угрозу устойчивость всего дома.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности. Канализация в столбчатом фундаменте

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:
