Редукторы на мотоблок или культиватор — их виды и обслуживание

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

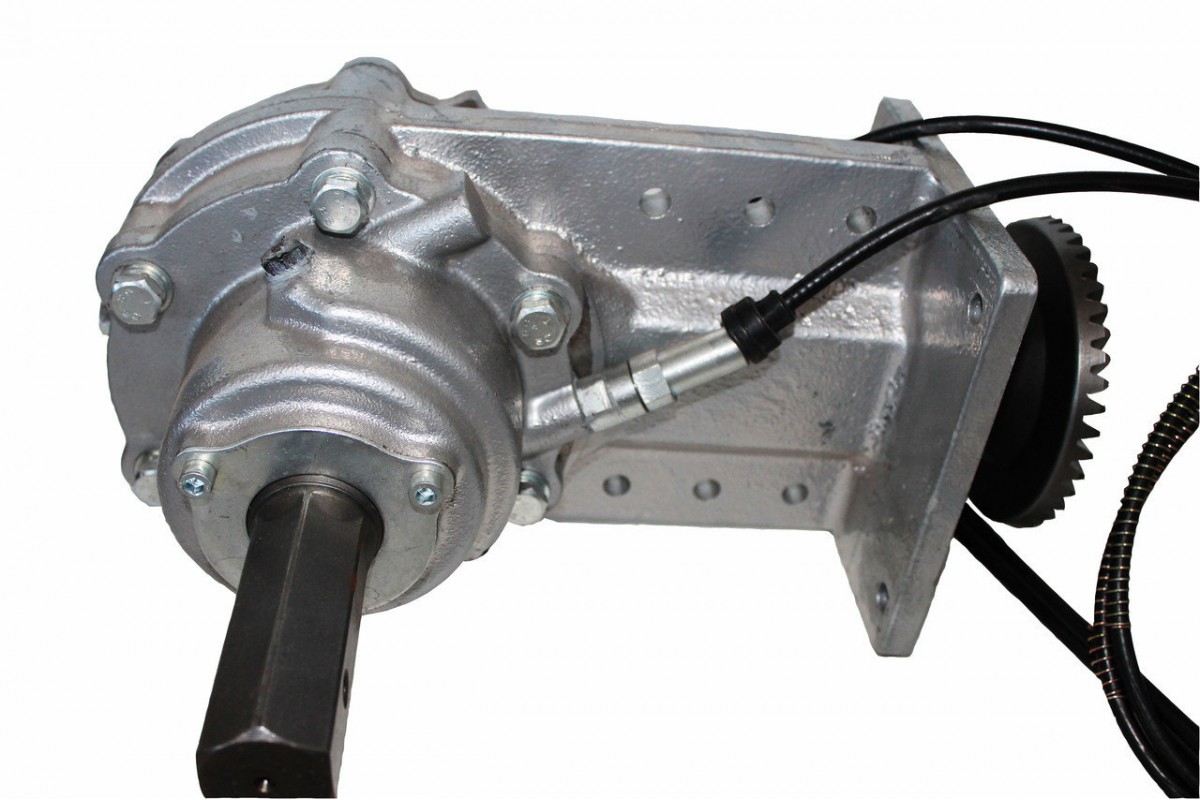

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

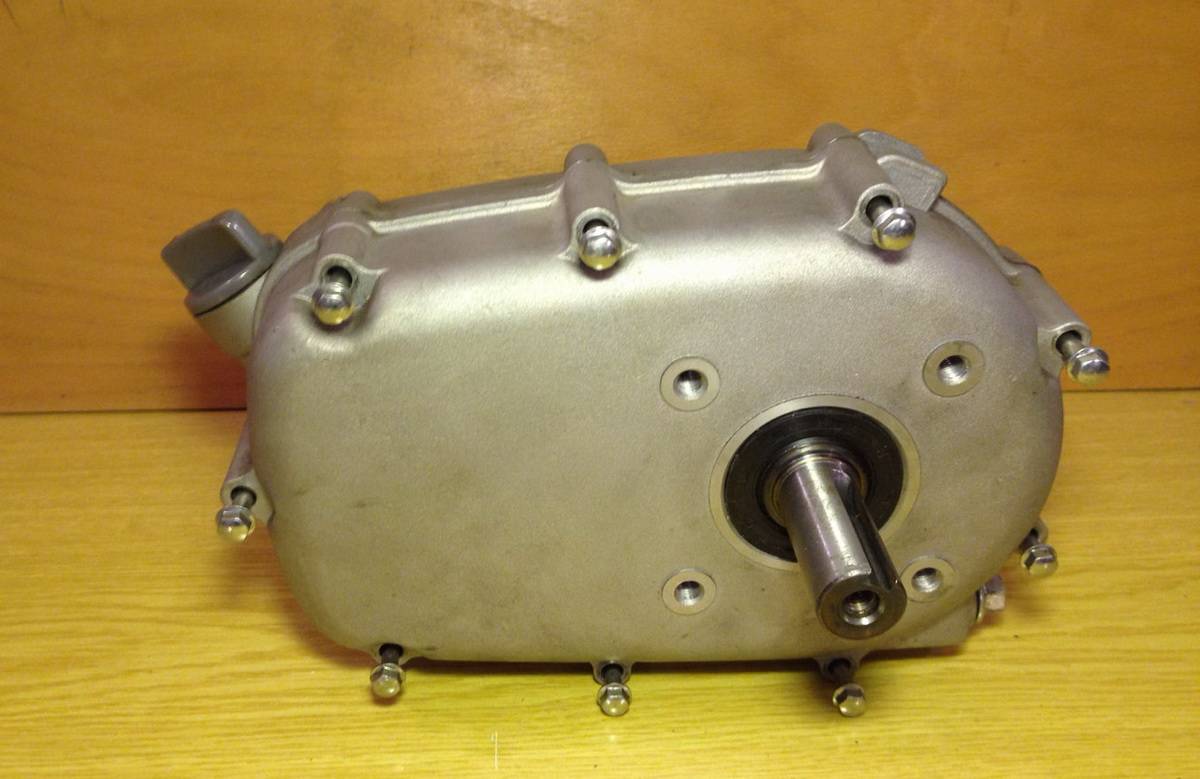

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

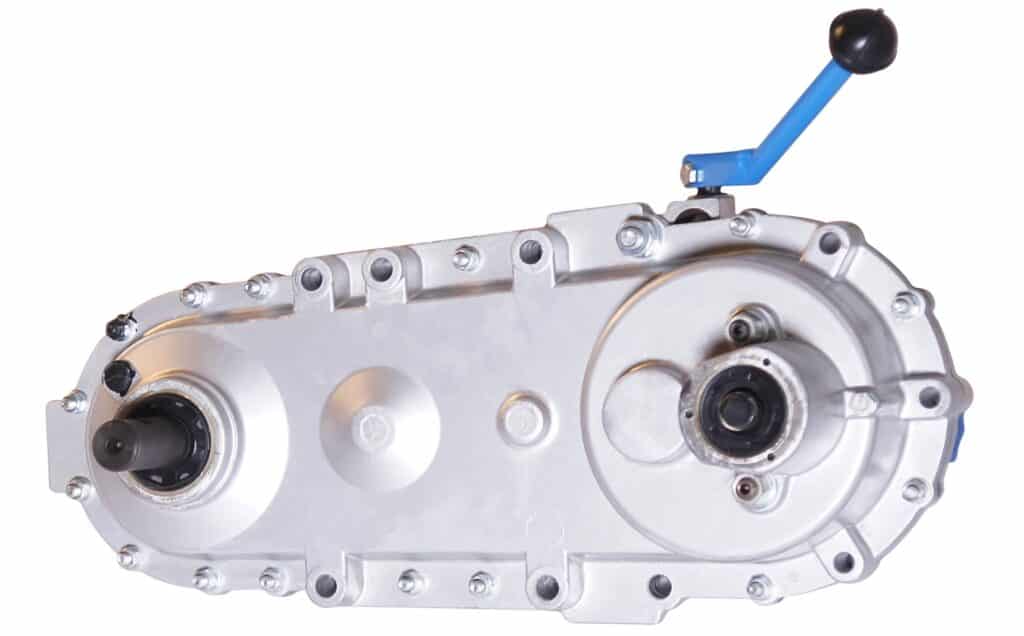

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Запчасти на мотоблок Луч

Существуют запчасти на мотоблок Луч навесные и ремонтные. Вместе с приспособлением продаются и специальные запчасти, которые необходимы пользователю для проведения ремонта или других видов работ. В инструкции по ремонту и эксплуатации мотокультиватора указаны следующие элементы, идущие вместе с комплектацией устройства:

Отдельно стоит отметить навесные запчасти, мотоблок с их помощью выполняет огромное количество дополнительных работ, помимо сельскохозяйственных.

Прикрепить к мотоблоку можно такие детали, как:

С учетом типа передачи, которая используется в редукторе, устройства бывают различных видов. Аппараты нашли свое применение в разных сферах жизни.

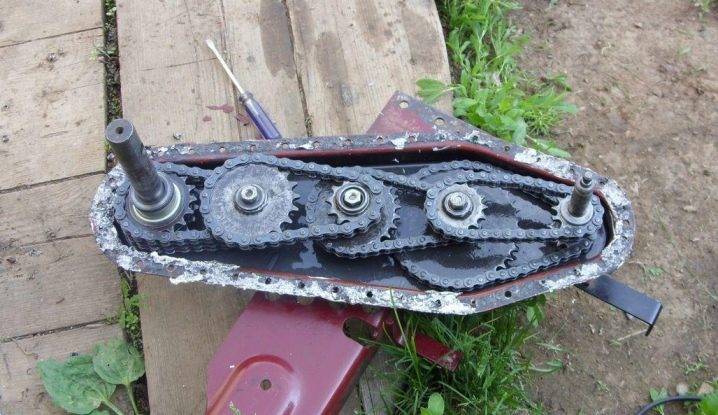

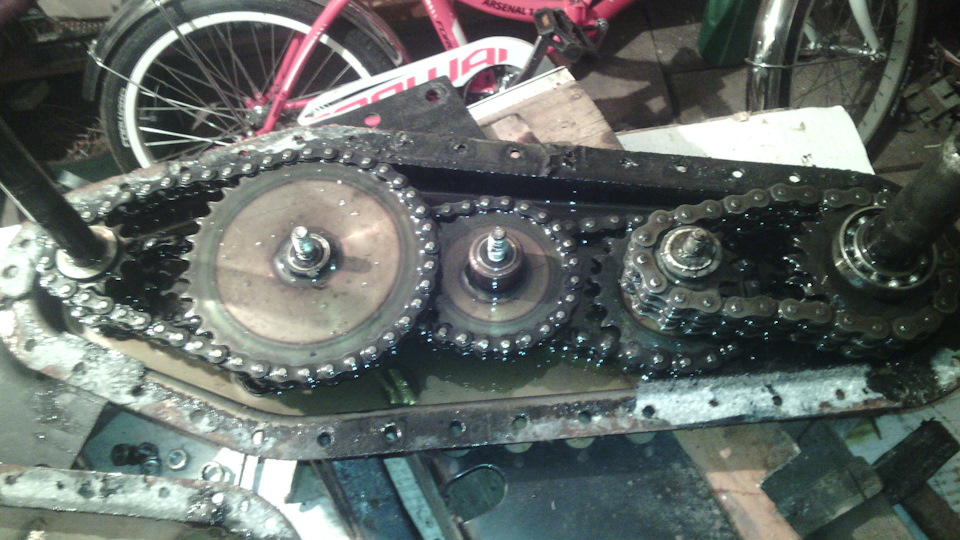

Цепной

Название оборудования произошло от его конструкции – передающим элементом является цепь. В одном аппарате их может быть несколько. Эта система передачи тяги посредством шестеренок и цепи, заключенная в корпус из металла, простота и надежна. Большая часть легких и средних культиваторов оснащены таким цепным преобразователем, потому что он дешевый и прост в эксплуатации. Принцип его работы напоминает велосипед.

Цепной редуктор к мотоблоку почти не гасит обороты двигателя, поэтому скорость вращения высокая – не менее 140 оборотов в минуту. Этот показатель очень большой, поэтому почва перемалывается в пух, становится сильно плотной и не обогащается кислородом. Единственный выход из такого положения – использование фрез и навесного оборудования меньшего диаметра.

С реверсом

Редуктор для культиватора с реверсом часто используется, поскольку тогда техника обладает возможностью заднего хода. При таких условиях муфту обратного вращения монтируют шестернями конического типа, размещенных на главном валу.

Но существует у такой системы недостаток – она не работает на большой скорости. Поэтому во время работы придется запастись терпением.

Ременный

Самые простые редукторы из представленных на рынке относятся к ременному типу. Зачастую, такой системой оснащены недорогие модели преобразователей. Ремень — передающий элемент, крепят который на шкивы. В случае больших нагрузок ремень проскальзывает либо рвется.

Чтобы исключить проскальзывание, надо установить зубчатые шкивы и такой же ремень.

Благодаря ременным установкам происходит снижение пагубного воздействия на силовую установку, поскольку рывки уменьшаются. Они отличаются простой конструкцией и ремонтом.

Но у такого редуктора есть и недостатки:

Но, невзирая на такой перечень минусов, ременная система популярна.

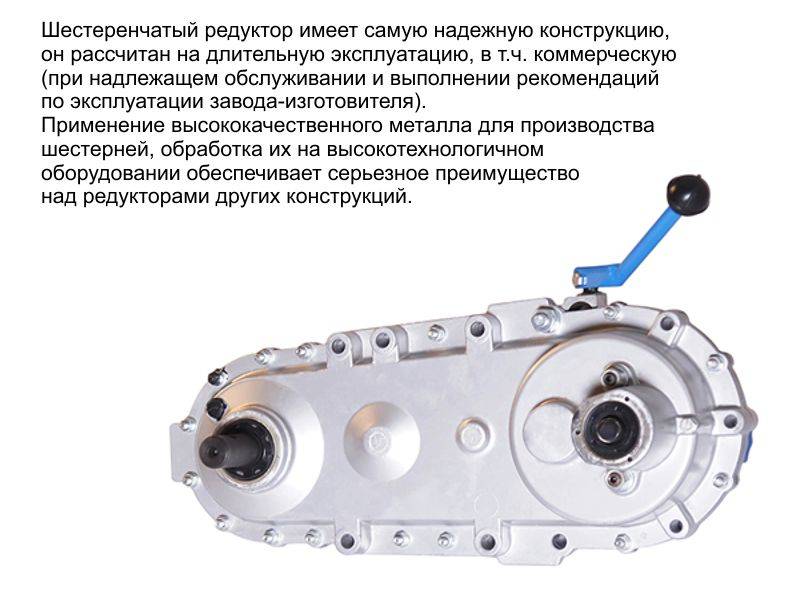

Шестеренчатый

Такие редукторы самые надежные. Они производительны и могут работать долго в условиях повышенной нагрузки. Благодаря таким качествам мотоблок с шестеренчатым редуктором применяется в коммерческой деятельности или для облегчения работы в фермерском хозяйстве.

Конструкция выглядит так: набор шестеренок и валов, спрятанных в прочном корпусе. Такая система стандартная для тяжелых мотоблоков, особенно оснащенных валом отбора мощности

При использовании шестеренчатого редуктора важно помнить, что надо постоянно контролировать уровень масла в коробке. В противном случае можно столкнуться с быстрым износом шестеренок

К преимуществам такого преобразователя относят:

Среди недостатков выделить можно сложное устройство, поэтому без навыков починить не получится. Кроме этого, аппарат дорогой и шумный.

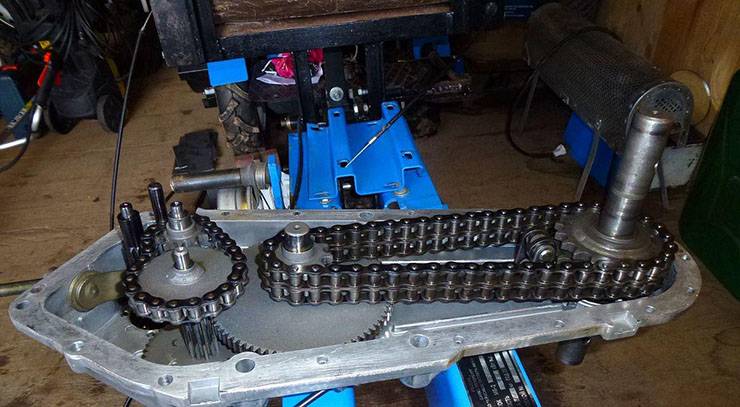

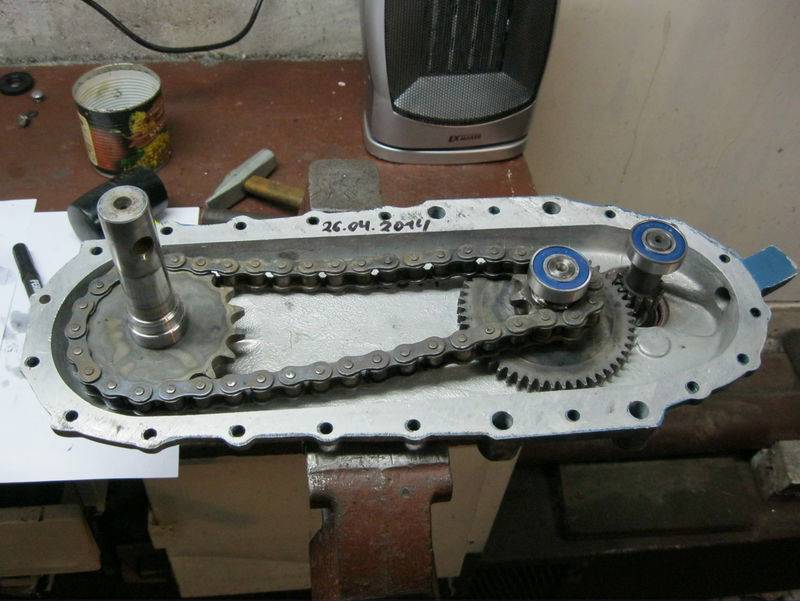

Шестеренчато-цепной редуктор

Популярный вид редуктора, который устанавливают на большую часть мотоблоков и культиваторов. Такое решение — что-то средним между бюджетным и простым в применении цепным и надежным шестеренчатым аппаратом. Подобное оборудование зачастую оснащено коробкой передач, поэтому выбрать можно нужную скорость движения.

При монтаже шестеренчато-цепного редуктора на мотоблок или культиватор применение их возможно по полной программе, с разными видами прицепных и навесных устройств. Ими можно будет вспахать целину или обработать сельскохозяйственные угодья большой площадью. Возить тяжелые грузы тоже допустимо и при этом не переживать, что машина выйдет из строя.

К сильным сторонам такого преобразователя относят:

Ремонт агрегата

Владелец изучает устройство мотоблока и своевременно устраняет неисправности. При работе двигателя возможно появление воспламенения, из глушителя выходит черный дым, на свече зажигания образуется нагар.

В этом случае необходимо разобрать воздушный фильтр и прочистить его. Если пропала искра, двигатель не запускается, а свеча влажная, определяют причины отказа в системе зажигания. Владелец мотоблока очищает электроды, промывает и просушивает детали. Разбирать необходимо, соблюдая следующие правила:

• слить масло из картера;
• выставить заглушку заливного отверстия;
• отсоединить шланг и воздушный фильтр.

Далее следует демонтировать остальные части двигателя. Перед началом сборки двигателя детали очищают от грязи, промывают узлы, подлежащие монтажу. При настройке кривошипно-шатунного механизма проверяют пригодность маслосъемных колец к работе.

Поршневые кольца меняют только комплексно.

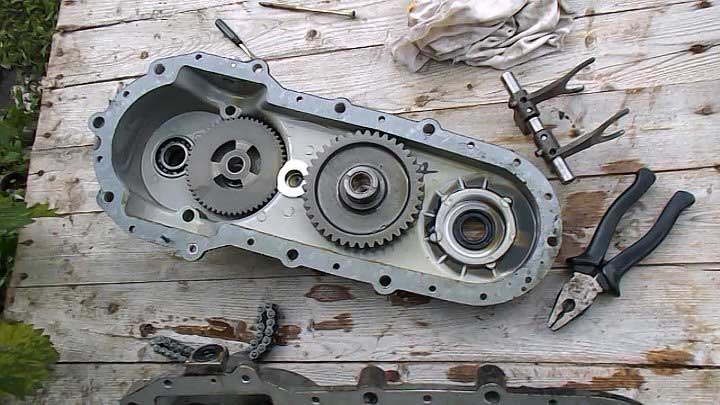

Самостоятельный ремонт редуктора

Потребность отремонтировать шестеренчатый двухвальный редуктор может возникнуть по разным причинам. Процедура устранения большинства неисправностей крайне проста, не требует наличия каких-либо специальных знаний и умений. В большинстве случаев ремонт изделия проходит по стандартному алгоритму:

1. Осуществляется слив масла с последующей очисткой узла от загрязнений.
2. Чугунный или иной тип преобразователя разбирается, каждая деталь осматривается на предмет наличия повреждений, дефектов, чрезмерного износа.
3. При обнаружении проблемных элементов их потребуется заменить на новые.
4. Устройство собирается, меняется масло.

Существует сразу несколько типичных проблем, встречающихся среди подобного рода техники наиболее часто. Прежде всего, это сбой в скольжении сцепления, который устраняется заменой пружины и дисков. Если устройство начало издавать значительный шум при работе, скорее всего требуется немедленная замена масла, шестереночного механизма.

Обязательно почитайте: Как сажать картошку мотоблоком

Как поменять масло в механизме

Одним из важнейших факторов, влияющих на срок службы редуктора различных типов, представляется наличие масла. Его требуется регулярно менять, что позволит избежать большинства проблем. Для этого следует придерживаться простейшей инструкции:

1. Разместить редуктор в рабочем положении под небольшим наклоном.
2. Осуществить контроль уровня масла. Нормальными показателями является 25-30 см щупа.
3. Разместить мотоблок на возвышении, после чего отвернуть пробку на корпусе.
4. Дождаться полного слива масла в емкость, залить новое с помощью соответствующего отверстия.

Для эксплуатации подойдет продукция большинства известных производителей, а также любое другое масло, которое соответствует ГОСТ-17479.

Как поменять сальник

Владельцам мотоблоков нередко приходится сталкиваться с поломкой сальников — простой неисправностью, которую можно быстро устранить. Для этого потребуется выполнять ряд несложных манипуляций:

1. Демонтировать фрезы с вала, очистить их от загрязнений.
2. Снять крышку, открутив соответствующие болты.
3. Смонтировать новый сальник.

Устройство

Мотоблок МБ 1 был очень популярен в свое время, а именно, в восьмидесятых – девяностых годах прошлого века.

Тогда рынок спецтехники, если таковым его можно назвать, был наполнен продукцией советских заводов, среди продукции которых техника «Луча» считалась одной из лучших в своем роде. Мотоблок «Луч» МБ 1 уверенно конкурировал с аналогичным мотоблоком «Нивой».

Он исправно выполнял свою основную функцию – обработка поля или огорода, перевозка грузов: урожая, дров, стройматериалов. Именно тогда началось распространение самодельных прицепов, и устоялась тенденция к превращению этих мотоблоков в минитракторы.

МБ1

Хоть и технические характеристики «Луч» МБ 1 во многом уступают современным мотоблокам, во время пика его распространения они были на высоте – масса устройства в собранном виде равняется ста килограммам, скорость от 3,6 до 9 километров в час, на ровной трассе, груженый, он стабильно выдает 8-99 километров в час.

Разгон до сотни, в принципе возможен, но только в очень специфичных условиях, которые вряд ли кто-нибудь воссоздавал. Расход топлива 1,5-2 литра в час, объем топливного бака 3,6 литра, поэтому опытные водители всегда имеют про запас канистру с топливом.

Большой его плюс в том, что в двигатель не требуется постоянная заливка масла – достаточно своевременного ТО, по необходимости. Мотоблок достаточно легок в управлении – больших физических усилий этот процесс не требует.

Минимальное пространство, необходимое для разворота имеет радиус всего 1100 миллиметров. Движение мотоблока – плавное, благодаря цепному редуктору с клиноременной передачей, переключение передач происходит мягко, без рывков.

Более подробно о мотоблоке Луч МБ1 смотрите на видео:

Трансмиссия мотоблока достаточно надежна, имеет два передачи вперед и две назад, а достаточно мощный для такого изделия двигатель – 5 лошадиных сил, обеспечивает хорошую тягу и стабильную скорость. Высокие показатели проходимости и сцепления с почвой достигнуты за счет пневматических шин с большим протектором.

Также МБ 1 удобен для транспортировки благодаря быстросъемным рулю и колесам. Что же касается возможных неполадок, возникновение которых неизбежно в процессе эксплуатации любой техники, тем более изготовленной еще во времена Советского Союза, ремонт мотоблока «Луч» не станет серьезной проблемой.

За все годы, что его используют фермеры, дачники и владельцы хозяйств, накопилось большое количество информации касательно быстрого, недорогого и надежного ремонта. Благодаря опыту его владельцев, которые нашли все причины возникновения неполадок, вы сможете без лишних затрат отремонтировать ваш мотоблок «Луч».

Неисправности, насколько серьезными бы они не казались, можно устранить в домашней мастерской, с помощью самого обычного инструмента, не прибегая к помощи специалистов. Единственное, что требуется от вас – диагностировать поломку как можно точнее, а далее дело за малым.

Правила выбора

Преобразователь для мотоблока можно изготовить своими руками, но если нет навыков в этом вопросе, то лучше купить его. На рынке есть качественные модификации, цена которых меняется с учетом различных параметров.

На ценовой фактор могут повлиять:

1. Качество материалов для комплектующих.
2. Количество опций, которые выполняет редуктор.
3. Производитель.
4. Наличие или отсутствие реверса.
5. Мощность. При выборе отдавать предпочтение нужно не большой мощности, а характеристикам машины, т.к. возможности редуктора и двигателя должны совпадать.
6. Конструкция.
7. Срок работы. Если подобрать правильно технику, то она прослужит 7-15 лет, что зависит от типа передачи.

Для небольшой машины в трансмиссии часто используют центробежное сцепление. Его суть в том, чтобы движение не начиналось при запуске и прогреве движка. Это удобно, потому что в зимних регионах нельзя без подготовки тронуться с места или начать работу.

Внимание!Двигатели без центробежного сцепления более доступные, поэтому каждый выбирает самостоятельно, что ему важнее.

При покупке преобразователя  помнить надо и о параметрах двигателя. Перед выбором редуктора нужно подумать о масле, которое в него будут заливать. Оно имеет значение, потому гарантирует эффективную и бесперебойную работу.

Кроме перечисленного, на выбор преобразователя могут повлиять:

• климат. Если ТС будет использовано в северных районах, то  выбрать лучше те средства, которые не замерзают при понижении температуры. В южных областях это нецелесообразно;
• нагрузка. В случае с тяжелой почвой или целины, нагрузка на мотоблок будет повышенная. Иными словами, трение между деталями увеличится, что приведет к усилению вращательного момента. В таких условиях можно увеличить срок службы деталей, если подбирать смазочную жидкость, которая учитывает это;
• сальники. Если они будут некачественными, то протечки масла не избежать. В результате его остатки при перегревании будут кипеть, что приведет к заклиниванию компонентов.

Кроме этого,  надо покупать продукцию такого производителя, у которого есть филиалы в вашем регионе

Это важно, т.к. детали в случае износа, надо менять на аналогичные

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

• Качество материалов, из которых изготовлены комплектующие.
• Количество функций, выполняемых преобразователем.
• Статус производителя.
• Реверсивный механизм (его наличие или отсутствие).
• Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
• Тип конструкции (разборный или неразборный).
• Конструктивные особенности. Например, тип передачи или вид сцепления.
• Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

• Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
• Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Руководство по эксплуатации мотоблока Нева МБ-23Б-8,0

Малогабаритное устройство снабжено прицепными и навесными орудиями для пахоты, рыхления, культивации почвы. Инструкция по эксплуатации знакомит пользователя с общими положениями, в которых указана информация, касающаяся эксплуатации мотоблока, обслуживания и хранения агрегата.

Руководство по эксплуатации содержит информацию о возможных неисправностях и советы по их устранению. В инструкции отмечены особенности двигателя для любой модификации мотоблока.

В руководстве мотоблока Нева Компакт указано назначение основных частей агрегата:

• редуктора;
• механизма сцепления фрезы;
• сцепной скобы;
• ограничителя глубины культивирования.

Пользователь, ознакомившись с механизмом управления мотоблоком, определяет, как увеличить скорость во время вспашки тяжелой почвы. В инструкции обозначен рычаг, позволяющий выполнять переключение скоростей при работающем двигателе и выключенном сцеплении на ближайшую нейтральную передачу.

Ускоренная работа мотора с искаженной вибрацией — повод для осмотра мотоблока и устранения повреждений. Обычный комплект фрез при повреждении кромок ножей полностью заменяют.

Устройство редуктора мотоблока

Как и любой другой механизм мотоблока, редуктор сельскохозяйственного агрегата состоит из определенных элементов. С учетом типа редуктора, его конструкция может оснащаться теми, или иными деталями. В основном, устройство редуктора в деталях выглядит следующим образом:

• Крышка и шкив;
• Подшипники;
• Втулки на входном валу;
• Рычаг регулировки и переключения;
• Вилка и ось переключения;
• Шестерня в промежуточном валу;
• Блок вала;
• Двухрядная цепь;
• Блок звездочки;
• Шайбы и сальники;
• Входной вал;
• Правая и левая полуоси;
• Двойная звездочка;
• Муфта сцепления;
• Кронштейн и пружина;
• Вилка сцепления.

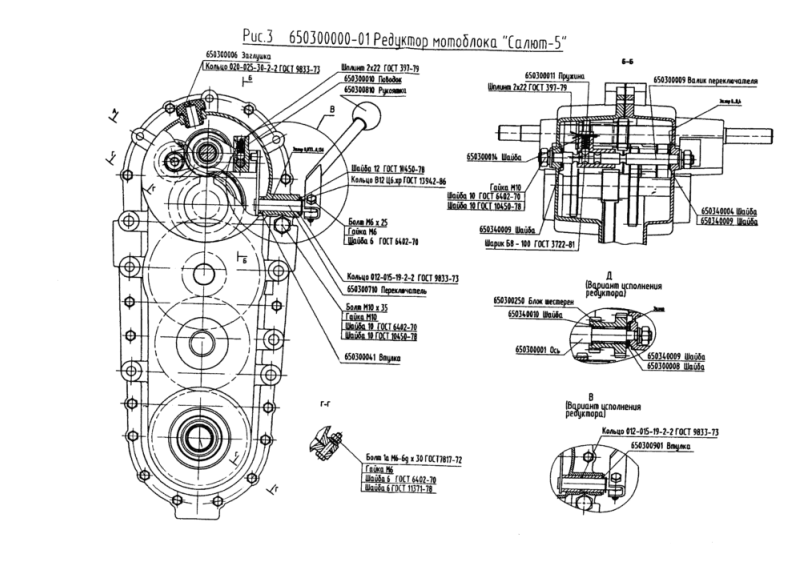

О том, как устроен редуктор мотоблока, более подробно расскажет схема механизма ниже.

1. Полностью снять редуктор с мотоблока;
2. Отвернуть винты и снять защитные крышки;
3. Аккуратно извлечь втулку на входном валу, демонтировать рычаг и вилку, переключающую механизм;
4. Снять первичный вал и шестерню с него;
5. Извлечь втулки вала и цепь;
6. Демонтировать блок вал и снять звездочки с него;
7. Извлечь промежуточный вал вместе с шестернями;
8. Снять муфту сцепления, левую и правую полуоси.

Выполнив все перечисленные действия, вы получаете редуктор мотоблока в разборе. После ремонта механизм необходимо собрать в обратном порядке.

Варианты работы с навесным оборудованием

Мотоблок «Пахарь» («Lander») МКМ-3» обладает внушительной многофункциональностью, которую поддерживает вал отбора мощности, на который и устанавливается внушительный перечень навесного оборудования. Среди вариантов прицепных и навесных агрегатов, кроме штатных фрез-культиваторов – плуг, окучник, выкапыватель корнеплодов, косилка, лопата-отвал и снегоуборщик, помповый насос для перекачки воды, коммунальная уборочная щётка, прицеп-тележка, рассчитанная на перевозку до 350-ти кг полезного груза.

Окучник для мотоблока «Пахарь МКМ-3».

При необходимости этот мотоблок можно завести и зимой, в морозную пору, для работы в паре с роторным снегоуборщиком, подметальной щёткой или снежным отвалом. По отзывам владельцев, запуск в мороз не составляет большой проблемы.

За исключением сенокосилки («Заря»), навесное обоурудование для «Пахаря МКМ-3» собирается на одном заводе. Отбор мощности от мотоблока для привода навесных орудий осуществляется с внешнего ручья шкива двигателя.

Изначально этот мотоблок комплектуется прочным зубчатым ремнём привода, который передаёт максимальный КПД с двигателя на редуктор, или на навесное оборудование.

Особенности устройства редуктора мотоблока

В деталях механизм состоит из таких запчастей:

• крышки и шкива;
• вилки и оси переключения;
• подшипников;
• рычага регулирования и переключения;
• втулки на входном валу;
• блока вала;
• шестерни промежуточного вала;
• шайбы и сальников;
• двухрядной цепи;
• левой и правой полуоси;
• двойной звёздочки;
• блока звёздочки;
• муфты сцепления;
• входного вала;
• кронштейна и пружины;
• вилки сцепления.

Детальнее рассмотреть строение данного узла можно на схеме.

Выполняются следующие действия:

1. Редуктор полностью снимается;
2. Винты отвёртываются, крышки защиты снимаются;
3. Втулка входного вала извлекается очень аккуратненько, вилка и рычаг демонтируется;
4. Первичный вал снимается совместно с шестерней;
5. Втулка вала и цепь извлекаются;
6. Блок вала демонтируется вместе со звёздочками;
7. Промежуточный вал извлекается совместно с шестернями;
8. Муфта с левой и правой полуосями снимаются.

После всех этих действий можно получить редуктор в разборе. По окончанию ремонта его снова собирают.

Надежность трансмиссии мотоблока «НЕВА»

17. РЕДУКТОРРедуктор в мотоблоках «НЕВА» является механическим, шестеренчато-цепным, маслонаполненным. Корпус редуктора выполнен из алюминиевого сплава, отличается надежностью и не подвержен коррозии. Редуктор обеспечивает 2 передачи вперед и 1-назад. При перестановке приводного ремня в ручьях на ведущем и ведомом шкивах обеспечивается второй диапазон передач — 2 передачи вперед и 1-назад, но в пониженном диапазоне. Таким образом, общей сложностью мотоблоки «НЕВА» классической сборки имеют 4 передние и 2 задние передачи.

18. ШКИВ СЦЕПЛЕНИЯ

Шкив сцепления представляет собой металлический ролик с шарикоподшипником. Шарикоподшипник обеспечивает легкое вращение ролика, тем самым способствуя стабильной работе всего механизма. Шкив сцепления имеет большой диаметр, благодаря чему скользящий по его ручью ремень в меньшей степени перегибается в натянутом положении, что значительно снижает вероятность разрыва ремня.

19. ВЕДУЩИЙ ШКИВ (ВАЛ ОТБОРА МОЩНОСТИ)

Алюминиевый ведущий шкив небольшого диаметра способен передать больший крутящий момент от двигателя, чем стальной шкив, тем самым увеличивая тягу мотоблока. Таким образом, агрегат с легкостью справляется с выполнением таких тяжелых работ, как вспашка, окучивание, выкапывание корнеплодов. Наличие на шкиве 2-х или 3-х ручьев (в зависимости от модели мотоблока) с разным диаметром позволяет изменять передаточное отношение ременной передачи перестановкой ремня на тот или иной ручей. Таким образом, можно вручную поменять диапазон передач с пониженного на повышенный и обратно.

20. КЛИНОВОЙ РЕМЕНЬ

Клиновой ремень без замены работает до 300 часов. Обеспечивает надежное сцепление. Иначе говоря, не скользит по шкиву во время включения рабочего режима. Отличается высоким КПД для ременной передачи. А это значит, что потери мощности и расход топлива у бензинового мотоблока «НЕВА» минимальны.

21. ШКИВ РЕДУКТОРА

Алюминиевый ведомый шкив большого диаметра передает больший крутящий момент от двигателя, тем самым увеличивая тягу мотоблока. Таким образом, агрегат с легкостью справляется с выполнением таких тяжелых работ, как вспашка, окучивание, выкапывание корнеплодов. Наличие на шкиве двух ручьев с разным диаметром позволяет изменять передаточное отношение ременной передачи перестановкой ремня на тот или иной ручей. Таким образом, можно вручную поменять диапазон передач с пониженного на повышенный и обратно.

Качество мотоблока «НЕВА» классической сборки проверено временем. Уже многие поколения пользователей оценили качество сборки мотоблока и надежность его конструкции. О том, почему у бензиновых мотоблоков «НЕВА» цена выше, чем у аналогов, читайте в этой статье. Купить продукцию нашего бренда можно у наших торговых представителей в регионах.

Как устроен редуктор мотоблока

Редуктор, который часто называют преобразователем, представляет собой механизм, который перерабатывает крутящий момент мотора и передает его на вал отбора мощности мотоблока. Происходит это с помощью набора зубчатых колес, находящихся в прочном металлическом корпусе. Редуктор и качество его деталей влияют на сроки эксплуатации агрегата для выполнения сельскохозяйственных работ

Поэтому при покупке мотоблока в магазине следует обращать большое внимание на его комплектующие элементы, в том числе и устройство редуктора

Редуктор бывает разборным и неразборным. Последние модели устанавливаются на мотоблоки бюджетного типа. Детали в них дешевые, ремонту не подлежат. При неисправностях нужно заменять редуктор. При нормальной эксплуатации срок их службы измеряется 1-2 сезонами. На дорогой технике двигатель оснащен преобразователем разборной конструкции. Он исправно служит несколько сезонов. При поломке отдельных частей просто заменяется вышедшая из строя деталь.

Преобразователь любого типа может включать в свой состав:

• корпус (разборный или нет);
• шестерни и валы;
• звездочки;
• ремни или цепи;
• подшипники.

С помощью перечисленных деталей производится передача движений от мотора к навесным орудиям. Цепь надевается на звездочки, ремень — на шкивы. Самые простые механизмы оснащаются ременной передачей. Их же считают самыми слабыми и ненадежными. При большом крутящем моменте ремни проскальзывают и слетают со шкивов. Но такая конструкция благоприятно сказывается на валу двигателя. Проскальзывания ремней можно избежать, если поменять их на зубчатые. При этой замене нужно поменять и шкивы.

Классификация редукторов используемых на мотоблоке и их характеристики

Ниже рассмотрены основные типы таких узлов, которые можно встретить на современных мотоблоках.

Угловой

Такой тип получил свое название потому, что он поворачивает и передает крутящий момент под углом. Чаще всего под прямым, 90 градусов. Это бывает необходимо при установке навесного оборудования – роторного снегоуборщика, жатки, активной фрезы и т.д.

На снимке угловой редуктор для навески снегоуборщика:

Число оборотов на выходе определяется потребностями навесного оборудования. Там, где требуются высокие обороты рабочего органа, ставятся повышающие узлы. Где нужны небольшие обороты и сила, наоборот, ставятся понижающие.

Понижающий

Принцип работы всех понижающих редукторов прост: маленькая шестерня вращает большую по диаметру. Большая шестерня имеет больший радиальный рычаг. Чем больше рычаг, тем больше сила.

Некоторые двигатели для мотоблоков с завода укомплектованы понижающим редуктором с передаточным числом примерно 2:1. То есть, на выходе с вала двигателя, например 3600 об/мин. На выходе с вала понижающего редуктора – 1800 об\мин. Но в 2 раза больше сила вращения.

На снимке такой двигатель. На переднем плане крышка и вал понижающего редуктора для мотокультиватора:

Но считать его каким-то отдельным специальным устройством нельзя. Это неотъемлемая часть такого мотора.

На мотоблоках применяются и другие понижающие передачи, чаще всего самодельные.

Шестеренчатый

Это редукторы, в которых вращение передается с помощью зубчатых шестерен. За счет плотного и глубокого зацепления зубьев шестерен друг за друга передаются большие силовые нагрузки. Узлы такого типа используются и на самых мощных машинах и механизмах.

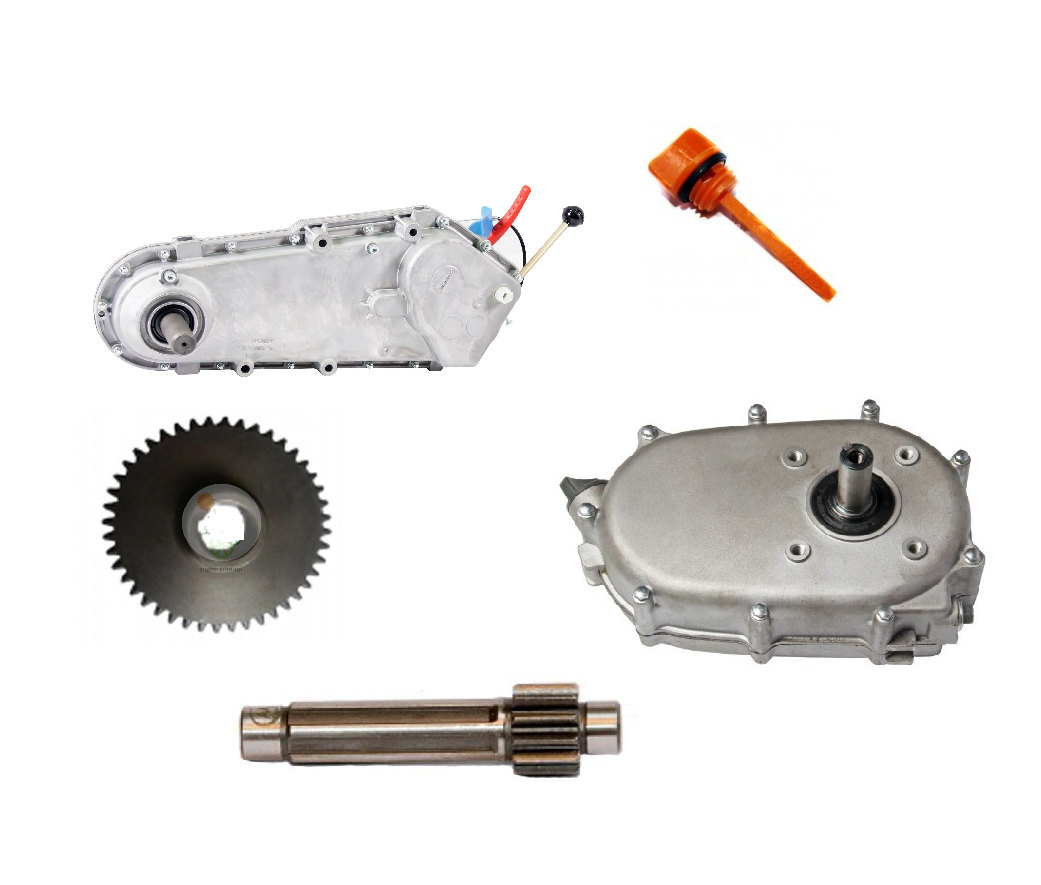

На изображении ремкомплект, набор шестерен для такого редуктора:

Минус такого типа: изготовление высококачественных шестерен с минимальными допусками – высокотехнологичный дорогостоящий процесс. Качественные редукторы стоят дорого. Если в целях удешевления детали выполнены некачественно, узел служит недолго.

Червячный

Спиральная винтовая червячная передача вращает шестерню. При этом во много раз снижаются обороты и повышается сила на выходном вале шестерни.

Преимущества такого решения – простота, минимум деталей, жесткое сцепление.

Минус – при постоянном вращении трущиеся поверхности спирали и зубцов шестерни стираются довольно быстро. Особенно если выполнены из некачественных сплавов и с большими допусками (низкой точностью).

На фото пример такого редуктора:

Моторные масла для мотоблоков – виды и характеристики

Современный мотоблок состоит из множества механизмов, для исправной и слаженной работы которых требуется наличие смазочного материала. От качества и свойств последнего зависит не только долговечность элементов агрегата, но и эффективность его применения в тех, или иных условиях.

Мотор не зря называют «сердцем» мотоблока. Именно от состояния первого, во многом, зависит работоспособность агрегата. Двигатель, в свою очередь, не сможет работать без правильно подобранного моторного масла.

Последнее выполняет сразу несколько важных функций:

• охлаждает двигатель мотоблока при сильных нагрузках;
• смазывает трущиеся детали мотора;
• очищает внутренние полости двигателя от засоров;
• уплотняет топливную смесь, делая ее более качественной.

В процессе работы мотора с воздушным охлаждением используемый смазочный материал испаряется и скапливается на поверхности горячего цилиндра. В результате этого масло вместе с горючим превращается в задымленные выхлопные газы. Все собираемые на деталях мотоблока продукты сгорания топлива существенно усложняют их смазку. Чтобы не допустить этого, многие компании-производители мотоблоков советуют использовать вместе со смазкой специальные антиокислители, задача которых заключается в очистке деталей двигателя от вредных отложений.

Все имеющиеся в продаже моторные масла делятся между собой по системе SAE.

По ней на рынке различают следующие смазочные материалы:

• летние масла – эти средства предназначены для применения преимущественно в летний период. Они обладают высокой вязкостью, а на их упаковке отсутствует буквенная маркировка. В число этих составов входит средства SAE 20, SAE 30, SAE 40;
• зимние масла – материалы этого типа используются для смазки двигателей мотоблоков на зимний период. Им свойственная невысокая вязкость и наличие в маркировке буквы W, которая расшифровывается, как «Winter». В число зимних масел входят составы SAE 0W, SAE 10W, SAE 20W;
• всесезонные масла – эти составы пользуются самым высоким спросом. Они универсальны, так как могут успешно использоваться, и зимой, и летом. На их упаковке указана двойная маркировка. В число этих масел входят составы 5W-30 и 10W-40.

Чтобы выбрать масло для мотоблока, также следует учитывать его состав.

Производители выпускают смазочные материалы для двигателей с такими составами:

• синтетические масла;
• полусинтетические составы;
• минеральные масла.

Также на рынке можно найти масла, как для 2-тактных, так и непосредственно для 4-тактных моторов. Большинство современных мотоблоков комплектуются 4-тактными двигателями со встроенными системами воздушного охлаждения. В такие моторы следует заливать исключительно 4-тактное масло.

Мотор с принудительным воздушным охлаждением в процессе работы нагревается значительно больше, чем двигатель с активным водяным охлаждением. В связи с этим масло в мотоблок с такой системой охлаждения должно обладать высокой термоокислительной стабильностью и довольно низкой испаряемостью. Кроме того, используемое для смазки двигателя масло непременно должно соответствовать всем известным современным требованиям экологичности, иными словами, показывать допустимый уровень токсичности выбрасываемых выхлопных газов и задымленности.
