Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

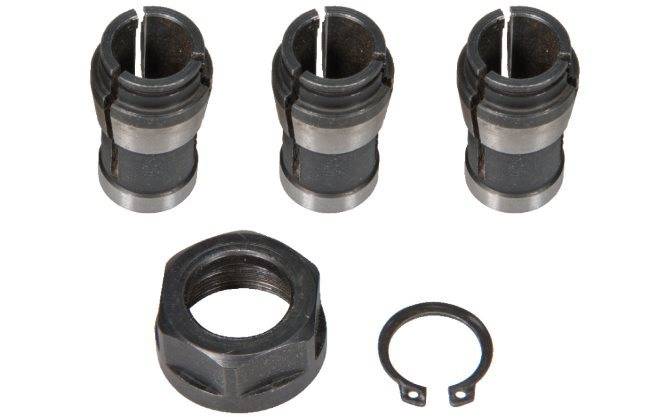

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

простота конструкции;
удобство применения;
высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала

Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
Клинят свёрла (в том случае, когда изношен конус).
Отверстия получаются неправильной формы.
Изнашиваются хвостовики свёрл.

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

нужно постучать по головке винта для ослабления фиксации;
открутить с помощью отвертки;
зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

регулятора оборотов;
электронного реверса;
щеточного реверса;
системы быстрой замены;
иммобилайзера;
индикаторов;
антивибрационной системы;
фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

патроны для перфоратора bosch;
патроны для перфоратора makita;
патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

Отодвинуть пластиковую часть, снять резиновый уплотнитель.
С помощью отвертки аккуратно снять фиксирующее кольцо.
Затем фиксирующая шайба.
За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

ремонта;
замены отдельных деталей;
чистки;
смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

наворачивания патрона на дрель;
вставки винта в гнездо;
закручивания винта при помощи отвертки.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

Трубный ключ № 2.
Молоток средних размеров. Примерно 400−500 гр.
Гаечные ключи.
Штангенциркуль № 1, 2 или 3.
Отвёртку с нужной формой и сечением лезвия.
Напильник личной или бархатный.
Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

Откручиваем стопорный винт против часовой стрелки.
Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

Дрель держать рукоятью вверх.
По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

Вставляли ключ в эти проточки.
Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Виды патронов

Патроны на дрель отличаются по размеру дула. Сами конструкции отдельных моделей также различны. Всего для сверлящего инструмента представлено 7 разновидностей штуцеров.

Кулачковый тип

Цанговую конструкцию отличает большая эффективность. Патроны могут использоваться для фиксации шестигранных или цилиндрических модификаций хвостовиков. Вращение зажимной муфты или гильзы осуществляется на поверхности. Кулачки сводятся на резьбе. Сталь для изготовления запчастей должна проходить термообработку. Внутри механизмов кулачки перемещают зажимные муфты. Схождение осуществляется движением регулировочного колеса.

Ключевой

Распространенный вид зажима. Затягивается отдельным ключом. Является достаточно прочным. Стоит недорого. Ключевой зажим служит намного дольше прочих видов. Недостатки этого типа:

более длительная процедура замены сверла;
ключ нередко теряется.

Резьбовой

Отличается тем, что может очень легко сниматься. Заворачивается нестандартным способом.

Пошаговая инструкция как правильно осуществить снятие резьбового патрона:

Открыть внутреннюю часть элемента.
При раскручивании поворачивать винт налево.
Включить лампу для точного определения какой формы шляпка.
Показатель регулятора изменить на самый конечный режим.
Отсоединить штуцер от дрели.

Быстрозажимный

Второе название — самозажимный. Достаточно распространенный вид. Устанавливается в перфораторы марки Зубр, Makita, Диолд. Отсутствие зубцов уменьшает вероятность получения травм. Зажать или вскрыть деталь можно давлением ладони. Недостатки быстрозажимного типа:

более дорогая цена;
невысокая долговечность;

Частая замена сверл или длительная эксплуатация становятся причиной ослабления креплений. Результат от использования устройства перестает быть эффективным. Выполнение работ часто является опасным.

Одномуфтовый

На этих патронах должна быть предусмотрена функция блокировки шпинделя. Крепление одной рукой заворачивается на деталь. Усилие нажима данный вид обеспечивает довольно мощное. Одномуфтовые изделия создают из металла или твердого пластика.

Двухмуфтовые

Вмещают две муфты. Затягиваются обеими руками. Считаются менее удобным при эксплуатировании. Дают меньшее усилие. Патроны этого типа создают из металла или пластика.

Тип SDS

Наиболее часто встречается в конструкции различных модификаций фирмы Метабо. Фиксация инструментом отличается большей надежностью. 90 % всех перфораторов оборудуется именно этими изделиями. Конструкция запчасти несложная. Инструмент должен каждый раз смазываться после использования.

Виды патронов

Отличие патронов между собой заключается в типе хвостовой части оснастки. Классическими являются зажимы прямоугольной, цилиндрической и шестигранной формы. Но сегодня их потеснили хвостовики так называемого SDS класса.

Как видно на фото патронов для перфоратора, они могут быть следующих видов:

Ключевые. Крепление насадки происходит при использовании специального ключа, сводящего и разводящего «пальчики» зажимного механизма.

Быстрозажимные. Насадка зажимается посредством исключительно силы рук. Быстрозажимные патроны делятся, в свою очередь, на одно- и двухмуфтовые. Для зажатия устройства с одной муфтой будет достаточно усилий одной руки. Если приспособление двухмуфтовое, то левой рукой нужно придерживать заднюю муфту, а правую использовать для откручивания передней.

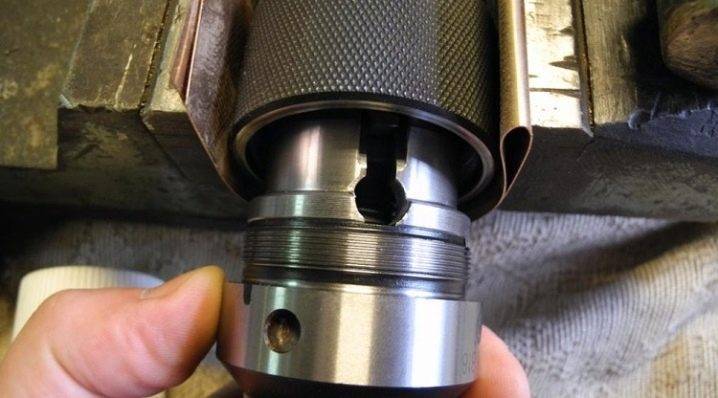

Как разобрать патрон быстрозажимного типа

В процессе эксплуатации таких электроинструментов, как дрели и шуруповерты, часто возникают неисправности быстрозажимных патронов. Не торопитесь покупать новые механизмы, так как старые можно попытаться отремонтировать. Для этого оснастку следует снять с электроинструмента, о чем упоминалось выше.

После этого, чтобы попытаться отремонтировать деталь, следует ее разобраться. Принцип разборки простой, и основывается на выбивании внутреннего механизма. Более подробно о том, как разобрать патрон быстрозажимного типа, описано в видеоматериале.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.

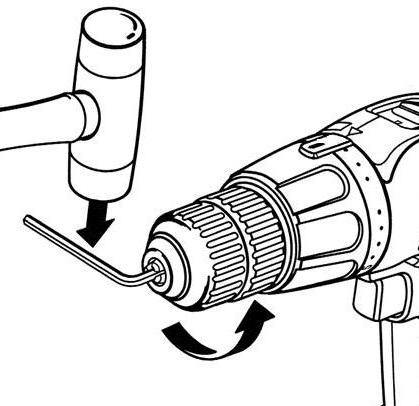

Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.

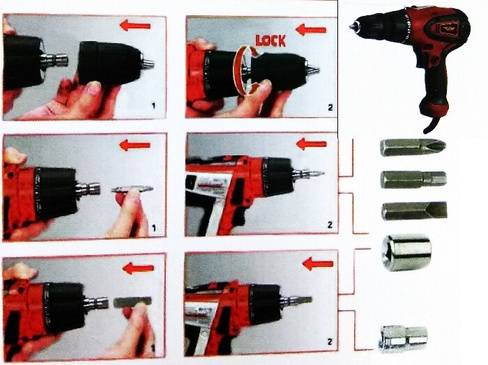

У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.

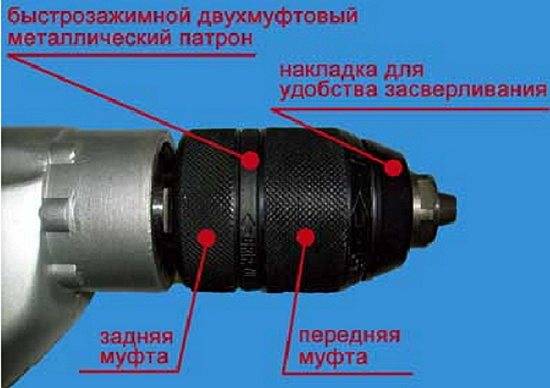

У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Какой по способу зажатия сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Виды патронов для перфоратора

В перфораторах могут использоваться разные типы патронов. У каждого есть свои отличия.

Зубчато-венцовый

Его еще называют ключевой патрон. Эта разновидность позволяет установить насадку, у которой форма хвостовика цилиндрическая. Крепление осуществляют при помощи специального шлицевого ключа. Им сдвигают кулачки, которые надежно зажимают рабочий орган. Плюс зубчато-венцового патрона заключается в надежной фиксации приспособлений с цилиндрической и шестигранной хвостовой частью. Но, чтобы в этих патронах закрепить или снимать сверло, нужно затратить много времени.

Быстрозажимной

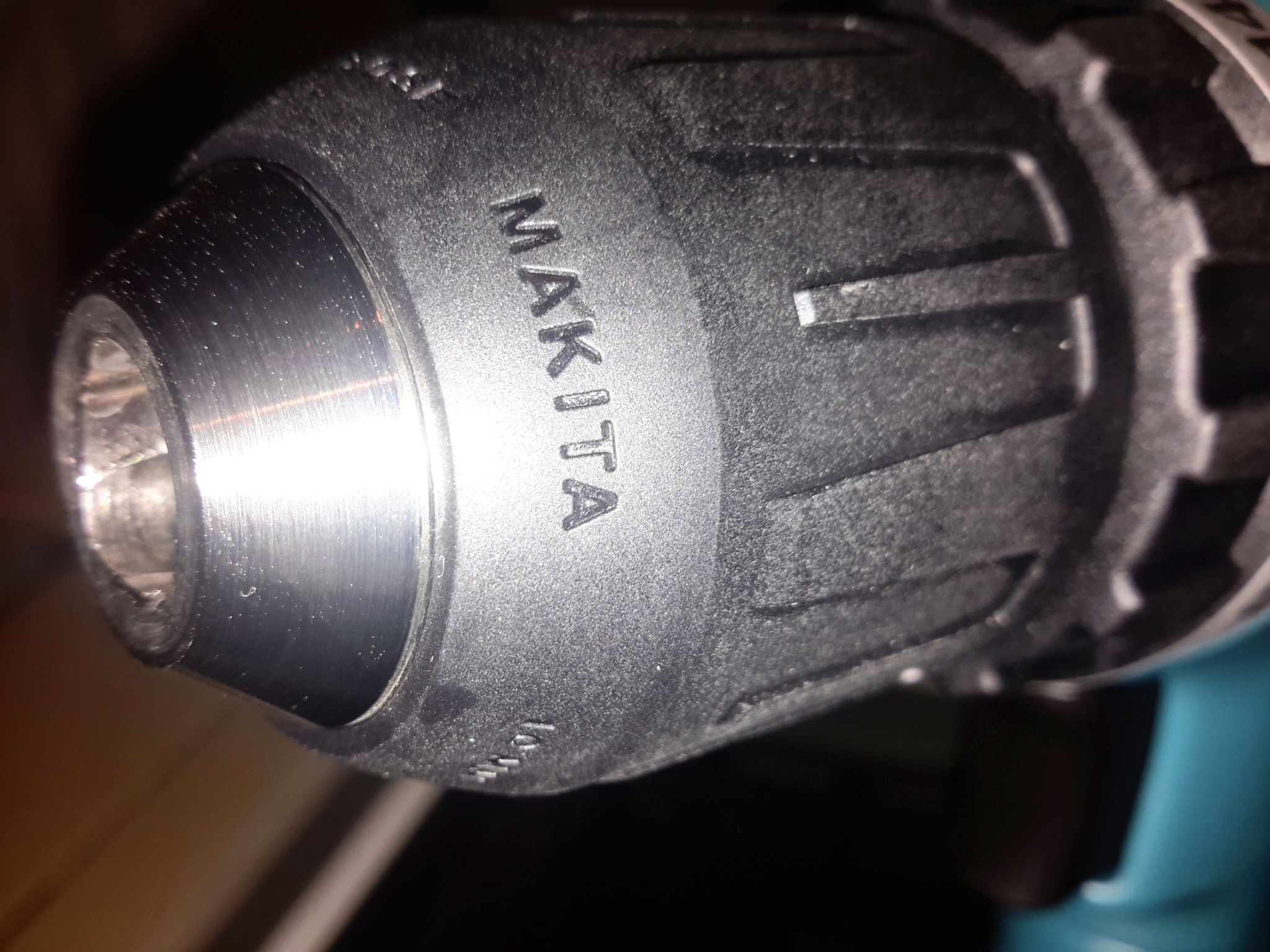

Быстрозажимные в основном применяются в конструкции шуруповертов. Бывают одномуфтовые и двухмуфтовые. Фиксируются так же, как и ключевые, только без использования ключа, все делается вручную. Более надежное крепление обеспечивают двухмуфтовые патроны. Но так как зажим выполняют руками, по надежности фиксация уступает прижиму ключом.

Недостаток быстрозажимного крепежного элемента в том, что при долгой эксплуатации он ненадежно фиксирует сверла большого диаметра. В результате во время сверления инструмент проворачивается, что отрицательно сказывается на качестве и скорости выполнения работ.

Быстрозажимной сверлильный патрон

SDS

Такая разновидность считается самым наилучшим вариантом для перфораторов, хотя и появилась не так давно. СДС-патроны многие называют быстросъемными. Они подходят для бурения бетона, сверления древесины и металла. Но их зажимная оснастка бывает разных типов, потому нужно знать их особенности.

Оснащаются несколькими видами зажимных устройств:

Plus. Хвостовая часть для патрона инструмента, предназначенного для применения в домашних условиях.
Top и Quick. Очень редко используются. Купить насадки для инсталляции в такие типы патронов непросто. Их производством занимается мало фирм. Поэтому при покупке стоит смотреть на модификацию фиксатора.
Max. Эти детали применяются только в специализированных моделях перфораторов.

Патрон для перфоратора надежно крепит сверла. Фиксация осуществляется с помощью 2-х направляющих клиньев и 2-х стопорных шариков. Преимущества SDS патронов в том, что работать с зажимным приспособлением просто и безопасно. В нем идеально совмещены крутящий момент и ударная сила. 90% всех изготавливаемых перфораторов оснащается этими несложными в применении приспособлениями.

Как достать сверло из поврежденного патрона

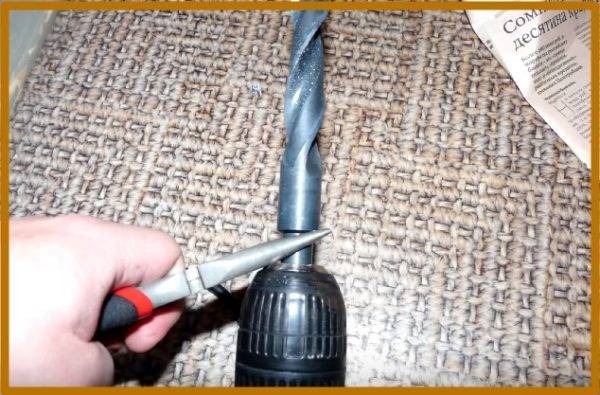

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
Зафиксировать корпус дрели в неподвижном состоянии.
Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Разновидности патронов для дрели

Сферы применения цанговых патронов

Специфика конусного крепления

Причины замены патрона дрели
