Виды зажимов
У разных моделей электрических лобзиков держатель для полотна может отличаться конструкцией фиксации. Механизм, который предназначен для того чтобы закреплять изделие, расположен на подвижном штоке. Когда инструмент работает, пилкодержатель также подвергается большим нагрузкам. Если используют затупившееся или неправильно подобранное лезвие, нагрузки становятся угрожающими. Потому необходимо подобрать правильную модель, поставить ее, следить за состоянием и своевременно менять
Из всех деталей электрического лобзика именно подвижная часть чаще выходит из строя, при покупке надо обратить внимание на качество материала и исполнение
Могут возникнуть разные ситуации, когда необходимо снять и заменить пилку. Не весь такой расходный материал не является долговечным.
При установке иногда возникают сложности:
- При извлечении изделия может заклинить замок.
- Пилка неравномерно зажата, наблюдается перекос.
- Неправильное закрепление приводит к разлому передней колодки или срыву резьбы винтов.
Людям, работающим с этим инструментом нужно знать, как закрепляется пилка в лобзике.
Держатель для пилки

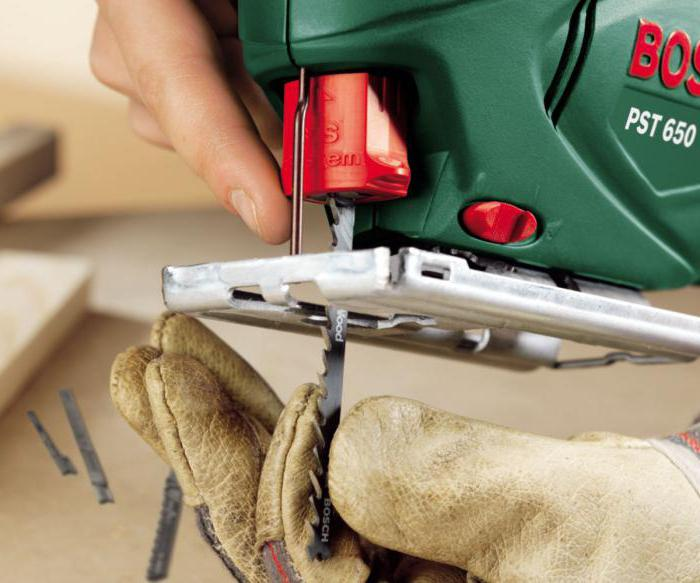

Быстрозажимное крепление
Большинство бытовых электрических лобзиков оснащено этим креплением. Стоит только нажать на рычаг или кнопку фиксатора прорезь крепления разожмется, а при обратном действии опять сожмется. В прорезь до упора вставляют хвостовик. Сложного в том, как установить пилку в ручной лобзик нет. Негодную достают из крепления, когда оно находится в разжатом состоянии, и ставят новую.
Клавиша, при помощи которой управляют зажимом, может находиться с передней стороны держателя либо сбоку. Если раздастся характерный щелчок, значит пильное полотно встало так, как положено. Можно проверить надежно ли удалось закрепиться изделию. Для этого отпустить фиксатор и попытаться вытащить пилку руками. Если оно не выскакивается, значит все удалось сделать правильно.
Надо иметь в виду, что пилка вставляется, заменяется, крепится, а также проверяется надежность ее установки только после того, как инструмент будет поставлен на предохранитель либо отключен от сети.
Радиальный зажим
Патрон с радиальным зажимом – это тоже быстросъемный механизм. С лицевой стороны его закрывает защитный щиток. Перед тем как вставить пилку в электрический лобзик, щиток в зависимости от модели сдвигают вниз или поднимают, по часовой стрелке поворачивают барашек зажима. В открывшуюся прорезь вставляют хвостовик, затем ее закрывают, барашек возвращается в первоначальное положение.

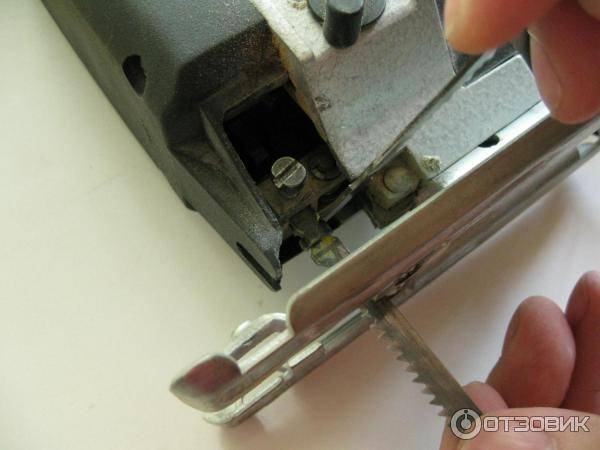

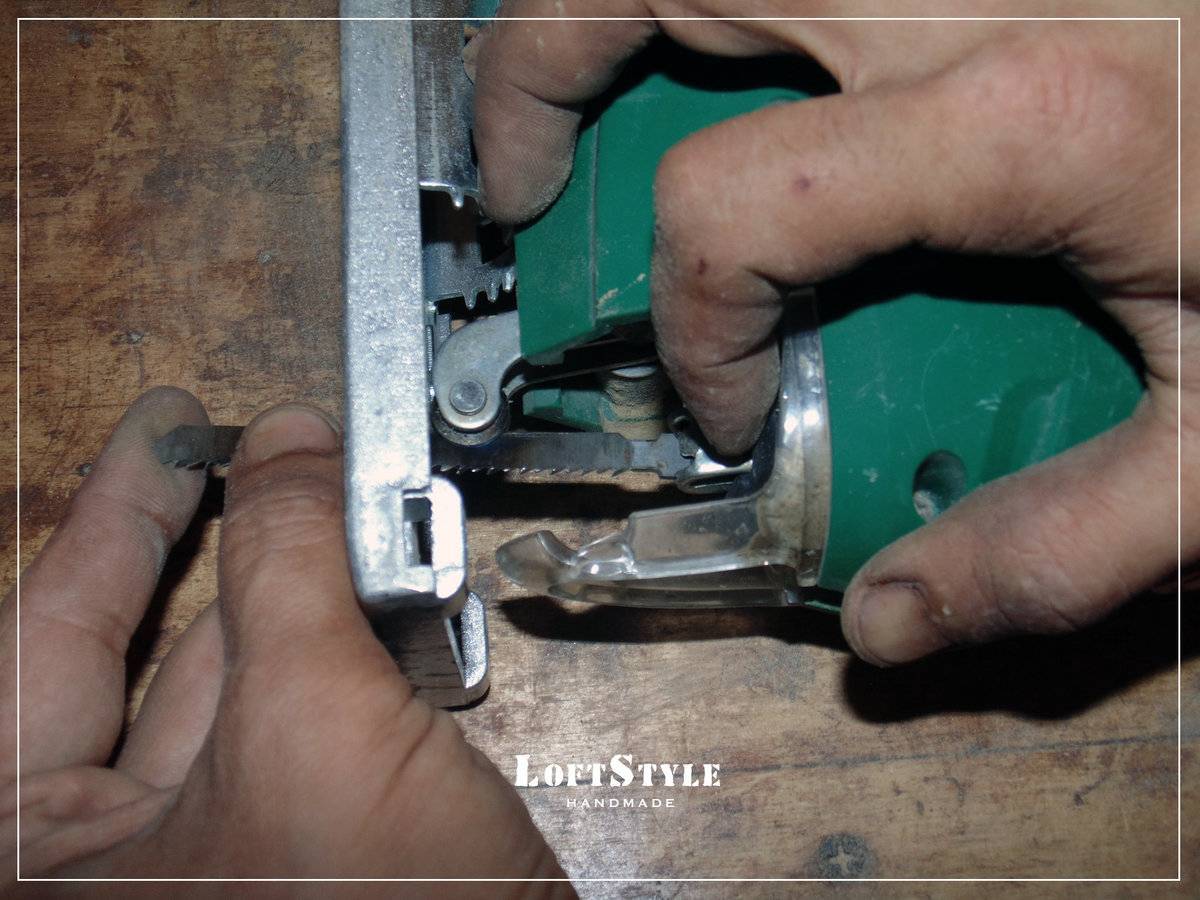

Крепление с зажимом на болтах (колодочное)
Для фиксации полотен в электролобзиках с такими видами держателей установлены металлические колодки с отверстиями под болты, которых может быть 2 (крепежный и регулировочный) или 1 (крепежный). Если устаревшие модели оснащены прямым шлицом под плоскую отвертку, то современные имеют шлицы в форме 6-ти угольных отверстий. Для них в комплекте с лобзиком идет специальный шестигранный ключ.
Перед тем как выполнять вставку пилки в инструмент, болты надо ослабить, после того как хвостовик будет установлен в прорезь, их следует затянуть
Действовать нужно осторожно, потихоньку, чтобы не случилось перекосов. С помощью угольника следить за положением полотна, это многие считают минусом. К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика
К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика.
Важный момент – точно определить степень затяжки болтов. Если полотно затянуть слишком сильно, из-за чрезмерного натяжения оно сломается. При слабой натяжке работать электролобзиком не получится, пилка будет качаться в гнезде либо вылетать.
Проблемы колодочного крепления еще и в том, что в результате напряженной работы и частой смене полотен:
- стираются шлицы на болтах;
- срывается резьба колодки или крепежа;
- на корпусе появляются трещины.
Испорченная колодка не ремонтируется. Ее нужно менять. Чаще всего такое происходит с лобзиками, которые изготовлены из материалов, не отличающихся качеством.
У каждого вида крепления свой способ закрепления пилки
Как вставить пилку в электролобзик?
Электрический лобзик – инструмент не такой уж и старый, ему около 30 лет. Мало изменившись конструктивно, он довольно далеко ушел от прототипа в плане удобства работы и мощности. Наибольшим модернизациям подверглось удерживающее полотно крепление. Колодочное крапление – узел достаточно простой и вставить в него пилку обычно не составляет труда, тем более что форма ее хвостовика и толщина для такого крепления абсолютно не имеют значения.
- Чтобы поставить пилку в колодку, нужно слегка ослабить против часовой стрелки оба монтажных болта. Полотно вставляется зубцами вперед, затем поочередно, равномерно затягиваются болты. Нужно следить, чтобы не было перекоса полотна. Затягивать нужно достаточно сильно.
- Если на пилкодержателе один винт, то поменять пилки также будет несложно, подтягивать нужно всего один болт. Чтобы правильно установить полотно, нужно время от времени проверять его положение, слегка корректируя рукой. Затягивать до отказа не рекомендуется, это создает излишнюю вибрацию и может сказаться на качестве распила.

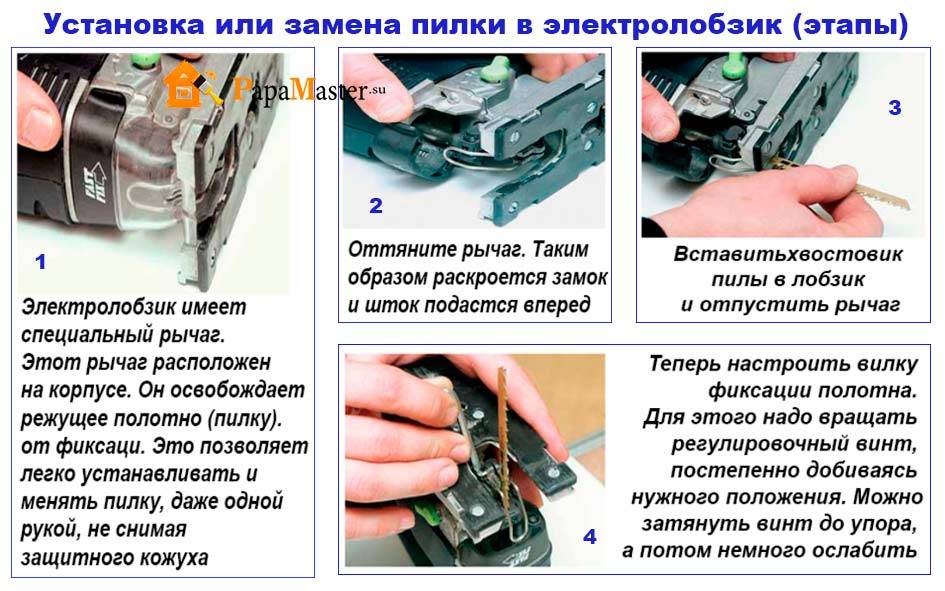

В быстрозажимных устройствах заменить пилку еще проще: отжав и удерживая клавишу, вставить хвостовик соответствующей пилки, отпустить клавишу. Если будет слышен щелчок, то хвостовик зафиксировался пилкодержателем. Радиальное крепление не менее просто в обращении
Если электролобзик имеет такой вариант фиксации, то при установке пильного полотна очень важно не перепутать форму хвостовика. В настоящее время промышленность выпускает пилки с двумя типами хвостовиков: Т-образный и U-образный. Первый вариант пилок в настоящее время наиболее распространен
U-образный хвостовик имеет дополнительное отверстие для фиксации полотна
Первый вариант пилок в настоящее время наиболее распространен. U-образный хвостовик имеет дополнительное отверстие для фиксации полотна.
Полотна для электролобзика делятся на несколько основных типов, который можно определить по форме и размеру зубцов, а также при помощи маркировки. Различные пилки позволяют успешно справляться с резкой древесины (доски), фанеры, ДСП, пластика, металла, кафельной плитки, гипсокартона, стекла.
- Деревянные заготовки пилят с помощью длинной пилки с величиной зубьев от 3 до 5 мм, с заметным разводом. На таких пилках бывает маркировка HCS, а также дополнительная – T101D, указывающая на большой размер зубцов.
- Металл можно пилить более короткой пилкой с зубцами 1-1.5 мм и волнообразной разводкой, в выборе пилки также поможет маркировка HSS и индекс T118A.
- Для ламината разработаны полотна с обратным наклоном.
В маркировке такой пилки будет индекс T101BR, последняя буква указывает на обратное положение зубьев.
- Пластик пилят полотнами со средней величиной зубцов (до 3 мм), имеющих небольшую разводку.
- Специальные полотна для керамики вообще не имеют зубьев, на них нанесено карбидное напыление.
- Есть универсальные пилки, режущие основные материалы, но, конечно, такие изделия подойдут не для всякой работы.
- Модели для фигурного реза имеют небольшую ширину и индекс T119BO.
При эксплуатации пильного полотна нельзя забывать, что это расходный материал и тратить время на то, чтобы наточить затупившиеся зубцы не имеет никакого смысла. Пришедшую в негодность пилку необходимо заменить.
Другие виды электрических поломок лобзиков и их устранение
Кроме вышеперечисленных дефектов, при эксплуатации электроинструмента могут возникнуть другие виды поломок, связанные с электрической частью:
- Не пилит под нагрузкой. Проявляется поломка, когда при попытке распиливания материала, снижается производительность инструмента. Для устранения такого дефекта понадобится диагностика мотора. Другой причиной может быть плохой контакт в кнопке или значительный износ щеток. Графитовые щетки подлежат замене при износе более 40%-60%
- Обороты плавают при работе — причиной может быть слабый контакт. Если в процессе функционирования инструмента слышен запах гари, то вследствие слабого контакта возникает оплавление изоляции проводов или корпуса кнопки. Для выявления поломки, понадобится разобрать инструмент и осмотреть его
- Если при работе искрят щетки — требуется их замена. Недопустимо, когда наблюдается значительное искрение щеток, так как от этого снижается не только мощность инструмента, но еще и возникают следующие негативные последствия — увеличивается нагрузка, а значит, растет ток в обмотках статора и ротора, а также искрение способствует деформированию медных ламелей коллектора. Долго эксплуатировать инструмент с неисправными щетками нельзя, и следует их заменить как можно быстрее. Обнаружить искрение можно через вентиляционные отверстия или щели в корпусе инструмента
Чтобы на лобзике заменить щетки, понадобится разобрать его. На некоторых профессиональных моделях инструментов имеются специальные каналы для быстрой замены. Щетки крепятся в щеткодержателях. Крепление может быть двух типов — в виде защелки или винта. После вывинчивания или отщелкивания щетки, ее необходимо извлечь, отсоединить провод и в аналогичном порядке установить новый графитовый элемент.
Это интересно! Для маломощных электродвигателей применяются графитовые щетки с малым содержанием меди в составе.
Каким может быть пилкодержатель?
К подвижному штоку лобзика пилка присоединяется посредством пилкодержателя – одной из самых уязвимых деталей агрегата. Именно держатель для лезвия испытывает наибольшие нагрузки в процессе работы прибора, особенно страдает это приспособление при использовании полотна с затупившимися зубьями, что иногда допускают неопытные мастера.
Материал для этой детали предполагается самый качественный, однако далеко не все производители думают так же. Часто именно пилкодержатель первым требует ремонта или замены. Современные производители электроинструментов постоянно работают над улучшением этого узла.
Это привело к большому разнообразию применяемых для электролобзиков пилкодержателей.
Наиболее ранняя конструкция – зажим-колодка на болтах. Хотя многие фирмы давно ушли от такого варианта, модели, где использовано это архаичное крепление еще встречаются. Болтов на такой колодке два. Один зажимает полотно, а второй позволяет отрегулировать его положение.
При монтаже или демонтаже пильного полотна откручивать или закручивать нужно оба болта. Головки их изготовлены под плоскую отвертку или под шестигранный ключ. Для таких колодок часто не имеет значения форма и толщина хвостовика пилки. Есть модели и с одним болтом. Регулировать такой фиксатор не нужно, пилка просто зажимается путем заворачивания болта.
Быстрозажимное крепление установлено на большинстве современных моделей электролобзиков. Нажатие специальной клавиши отпускает прижим, и полотно легко выходит из крепления. Та же манипуляция позволит легко вставить пилку в прорезь. Такое устройство не нужно регулировать, оно лишено болтов. Этот тип креплений делится на два подтипа, по положению механизма подвижной клавиши: боковой и фронтальный.
Радиальный зажим – разновидность быстрозажимного крепления. В агрегаты, снабженные таким узлом, вставить пилку еще проще. Устройство нужно повернуть на 90 градусов, вставить пилку в прорезь и отпустить, под действием пружины прижим вернется в начальное положение и автоматически зафиксирует хвостовик полотна. Все быстрозажимные крепления имеют строгое ограничение по толщине полотна и форме его хвостовика.
Некоторые умельцы предпочитают сделать этот узел своими руками, пытаясь, таким образом, увеличить время его работы. Действительно, купить деталь того же качества удается не всегда. Изготовить пилкодержатель-колодку можно из стального бруска с длиной грани не более 2 см. Для работы нужны следующие инструменты: дрель, ножовка по металлу, болгарка, тиски, точная рулетка, штангенциркуль.
Используя старую деталь, нужно постараться ее скопировать, изготовив из бруска самодельную. Если навыка в такой работе нет, лучше не тратить время, а старый пилкодержатель и заготовку показать опытному мастеру. Если все же решили делать самостоятельно, наберитесь терпения и на всякий случай приготовьте еще пару заготовок.
При замене пилки в электролобзике следует обращать внимание на состояние узла крепления – наиболее уязвимой детали всего инструмента. Со временем могут появиться люфты, биение полотна, смещение пропила с разметки
Все эти признаки свидетельствуют о назревающей проблеме с креплением и лучше выяснить их причину на раннем этапе
Все эти признаки свидетельствуют о назревающей проблеме с креплением и лучше выяснить их причину на раннем этапе.
Какая фанера нужна для выпиливания лобзиком?
Практика показывает, что лучший материал для работы ручным лобзиком – березовая фанера толщиной от 2 до 8 мм. Она доступна, проста в обращении и отличается высокой прочностью.
Для создания мелких деталей или «плотного» ажурного узора уместней использовать трехслойную фанеру толщиной до 3 мм. Ее легко пилить и при этом она довольно прочная. Вероятность, что вы испортите выпиленный завиток при очередном заедании полотна – существенно ниже.
Выбирая материал для поделок, обратите внимание на то, чтобы фанера была ровной и без большого количества сучков. Изучите торец на наличие воздушных камер, их присутствие свидетельствует о неравномерном нанесении клея. От такой низкосортной фанеры лучше отказаться, в противном случае вам не избежать большого количества сколов, которые испортят внешний вид изделия
От такой низкосортной фанеры лучше отказаться, в противном случае вам не избежать большого количества сколов, которые испортят внешний вид изделия.
Читать также: Самодельные мотоблоки из бензопилы
Правила использования
Общие правила, как пользоваться электролобзиком, знают почти все, но есть много важных особенностей в работе с этим прибором. Конечно, все зависит от материала, с которым работает электроинструмент, но ниже приведены некоторые обобщенные рекомендации.
Советы, как пользоваться электролобзиком:
- Не нужно давить по направлению реза, лобзик должен сам свободно передвигаться. Если инструмент не идет ― затупилась пилка. При излишнем давлении на пилку, она уйдет в сторону и испортит рез.
- Вот как правильно пользоваться электролобзиком для распиловки на чистовую: маятниковый ход выставляется регулятором на 0, а если идет распилка более толстых досок по направлению волокна, то регулятор ставится на 1.
- Режим маятникового хода используется в работе с резом вдоль волокна, помогая пилке не уходить в сторону.
- Во время работы деталь нужно фиксировать при помощи струбцин. Так как работать электролобзиком можно и одной рукой, некоторые начинающие специалисты, с целью экономии времени, во второй держат саму деталь. Но в таком положении невозможно будет вести электроинструмент по ровной линии. Для более точного реза и безопасности работы деталь фиксируется.
- В процессе работы за короткий отрезок времени образуется много пыли и опилок, поэтому использование очков для защиты будет не лишним. Если в глаз попадет щепка (особенно металлическая), то испорчен будет не только срез, но и зрение.
- В правилах, как пользоваться электролобзиком, нельзя не упомянуть, что резать нужно не по намеченной линии, а рядом. Таким образом срез выходит точнее и можно обойтись при разметке от включения допуска для самого реза.
- Чтобы рез с лицевой стороны был более гладким и красивым, во время работы деталь кладут лицом вниз. Однако это правило не действует в случае толстой заготовки. И если существуют сомнения по поводу возможности таким образом строго выдержать разметку на обратной стороне, тогда лучше воспользоваться специальными вкладышами.
- Иногда только пользоваться электролобзиком как основным инструментом недостаточно. Нужно выбирать наиболее подходящий инструмент для каждой манипуляции. Например, в работе по дереву, если стоит задача просто ровно пропилить по направлению волокон длинную деталь, циркулярка (конечно, при ее наличии) или ножовка будет уместнее лобзика. Ведь ножовка хоть и грубее, но режет более прямо.
- Во время распиловки заготовок из металла желательно использовать частоту хода по максиму, а механизм маятника отключить вовсе.
- Как пользоваться лобзиком из опыта профессионалов при работе с пластиком? Можно учесть, что высокая частота в процессе реза приводит к плавлению, поэтому нужно выбирать минимально возможную частоту.
- Чтобы рез получился ровно прямым, можно воспользоваться ограничителем-направляющим. Такое приспособление закрепляется на подошве электроинструмента и прижимается к кромке детали.
- Если предстоит иметь дело с лекальным выпиливанием, то вначале высверливается отверстие для пилы в месте начала разметки. Пилу вводят в это отверстие и начинают распил в соответствии с разметкой.
- Чтобы выпилить скос, нужно знать, как использоваться электролобзиком под углом: для этой цели предусмотрели возможность наклонять подошву под какой конкретно задуман угол.
- Когда лобзик работает от сети, очень важен момент обеспечения свободного движения кабеля.
Качество пильных полотен должно быть даже лучше, чем качество самого электролобзика, ведь именно затупленные зубчики, легко гнущиеся в разные стороны, могут испортить работу даже самого опытного мастера.
Кроме этого, имеет смысл выбирать разные пилы для разных типов распилки:
- Для прямых распилок подойдут широкие полотна, обладающие большей устойчивостью и соответственно обеспечивающие ровную линию в итоге.
- Чем более важна чистота самого реза, тем тоньше выбираются зубья на полотне.
- Если необходимо достичь идеально чистой линии реза, абсолютно без единого скола, выбирают полотно, имеющее обратный ход зуба.
- При потребности в быстрой и грубой распилке, используются крупные пилы, имеющие широко разведенные резцы.
- Пилки без разводки достаточно продуктивны и удобны в работе с толстыми заготовками.
- Если одинаково важны и продуктивность, и качество распилки, то помогут пилки с зубьями, установленными с перемещенным шагом (внизу шаг крупный, а по мере приближения к лицевой части детали он постепенно мельчает).
Как правильно подобрать и как вставить пилку в электролобзик
Домашний уют 22 мая 2018
Электролобзик в хозяйстве – вещь незаменимая. Современными моделями электролобзиков можно пилить не только дерево.
Они могут также справляться с пластиком и алюминием и даже керамикой. Но для каждого материала следует приобретать свои пилки.
О том, как правильно подобрать пилку к материалу, и о том, как вставить пилку в электролобзик, и пойдет речь в настоящем материале.
Общее в пилках
Вне зависимости от прижимной системы самого электролобзика, все пилки имеют одинаковые, стандартные шлицы под держатель. Поэтому искать пилки под какую-то определенную модель лобзика нет необходимости. Они все прекрасно подойдут к любой модели. А вот как вставить пилку в электролобзик, это уже будет зависеть от того, как сконструировано само крепление на электроинструменте.
Различие в пилках
Глядя на витрину, можно разглядеть, что у одних пилок зубцы большие, у других – поменьше. Именно это и говорит о том, что каждой пилке – свой материал. Можно понять, что пилка с большими зубцами больше подойдет для мягкой древесины, в то время как резку металлических заготовок будет под силу выполнить только пилке с мелкими зубчиками.
Разнятся пилки и по материалам, из которых они изготовлены, и по длине. Более подробная их классификация будет приведена чуть ниже.
Классификация пилок к электролобзикам
Иногда некоторыми пилками спецы совершают пропилы в разных материалах. Мы будем руководствоваться советами бывалых знатоков и пояснять, для чего лучше всего использовать ту или иную пилку, исходя из их рекомендаций.
- Т101D – большие зубчики, поэтому пропил будет грубым, но самым быстрым. Отлично подходит для обычной древесины (брус, доска). Справится и с ДСП, и с фанерой.
- Т101В – зубчики меньше, а потому и края пробила будут сохраняться чистыми. Подойдет для фанеры и оргстекла.
- Т101BR – буква «R» на конце означает реверс. Значит зубчики расположены в противоположную сторону, хоть сама пилка та же. Лучше всего такими пилками распиливать клееную древесину, ламинат.
- Т119ВО – ввиду тонкого поперечного сечения пилки ею можно выполнять очень аккуратную фигурную резку по таким материалам, как ДВП или ДСП, сохраняя края их максимально чистыми.
- Т118А – мелкие зубцы и высокопрочная сталь таких пилок позволяет им производить пропилы в металлических заготовках и пластике.
- Т224D – отлично подходит для распила/пропила алюминиевых заготовок.
Особенности креплений в электролобзиках
Теперь, когда с выбором и назначением пилок немного разобрались, будем разбираться, как правильно вставить пилку в электролобзик. Начнем с того, что каждая фирма постоянно стремится улучшить крепления на инструменте, делая их все более комфортными и простыми, причем не в ущерб надежности.
Производители верно считают, чем меньше мороки будет доставлять инструмент в процессе обслуживания, тем больше возможности, что приобретут именно его. Но, между тем, еще попадаются ранние модели, крепления пилок у которых далеки от совершенства.
Разберем разновидности ходовых креплений и то, как вставить пилку в электролобзик, исходя из каждого крепления, более детально.

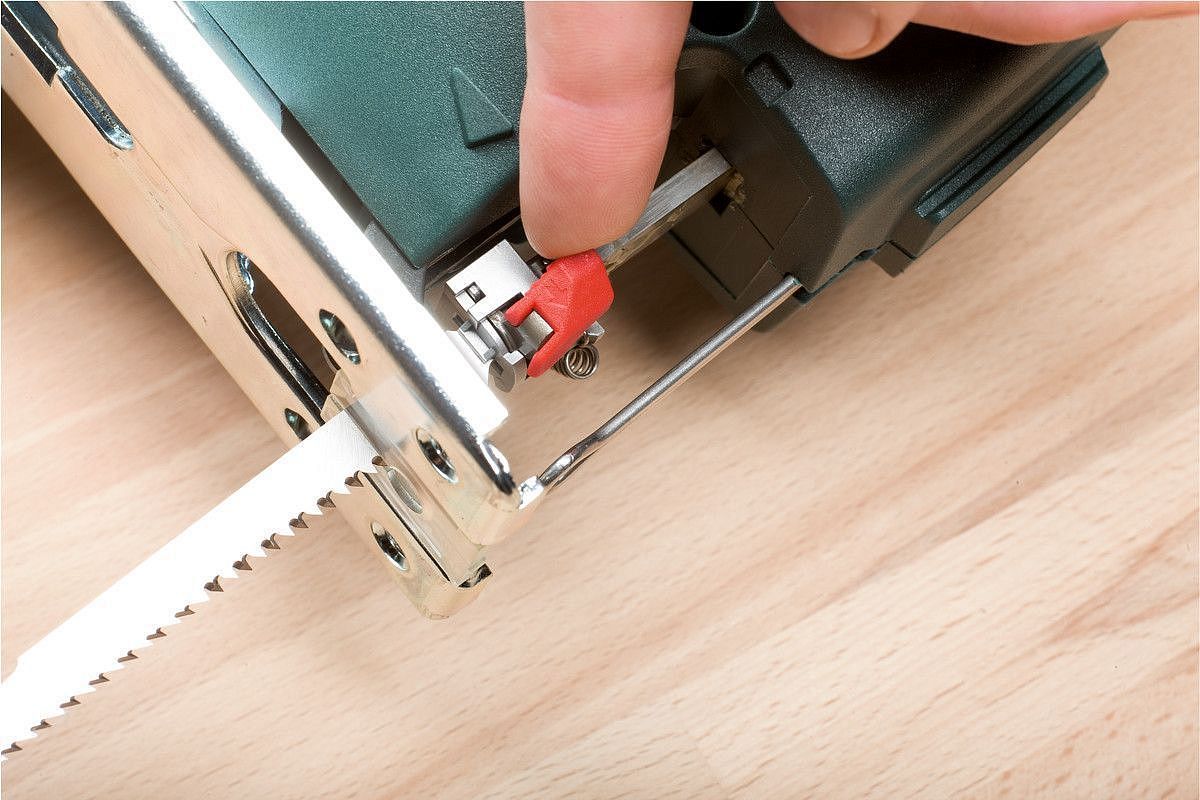

Крепление с зажимом на болтах (колодочное)
Такое сегодня встречается все реже. Хвостовик пилки вставляется в прорезь зажима и болты заворачиваются. В процессе производится регулировка пилки, иначе может случиться некоторый перекос, и пропил будет далек от идеала. Плюс таких зажимов в том, что к таким лобзикам подходят любые разновидности пилок с любой конфигурацией хвостовика.
https://youtube.com/watch?v=0aQhzOwCZ6A
Иногда встречаются крепления всего с одним болтом. К примеру, некоторые модели германской фирмы Protool оснащены такими креплениями. Как вставить пилку в немецкий электролобзик, и как ее затем отрегулировать? Делается все просто. Хвостовик пилки вставляется в прорезь зажима, и болт заворачивается. Никаких особых настроек больше здесь не нужно.
Радиальный зажим
Это одна из разновидностей быстросъемного крепления. Таким частенько оснащаются лобзики германской фирмы Stayer.
Как вставить пилку в электролобзик с зажимным механизмом такой конфигурации? Все просто.
Прокручиваем в сторону головку зажима, вставляем пилку хвостовиком в прорезь зажима до отказа, отпускаем головку. Кому ничего не понятно или лень читать, можно посмотреть следующее видео.
Итак, как видно из вышеизложенного, ничего сложного ни в выборе расходников, ни в замене пилок нет. По большому счету – отжимаем клавишу, старая пилка выскакивает, на ее место в прорезь вставляем новую, отпускаем клавишу. Все готово. Можно работать.
Как вставлять в ручной лобзик?
Ручной лобзик – инструмент, давно освоенный столярами, его конструкция отточена годами эксплуатации и стала максимально простой. Проблем с его использованием и, соответственно, заменой пилок значительно меньше, нежели с электрическим тезкой. Пильное полотно для этого инструмента, так же как и для электролобзика, является расходным материалом. Его не ремонтируют и не затачивают.
Наиболее проблемное место – это, конечно, крепление пилки. Она должна быть установлена без перекоса. При закреплении полотна должно быть обеспечено плотное сцепление с зажимной планкой. Зубья пильного полотна при установке должны быть направлены к ручке инструмента. Замена или установка полотна в ручном лобзике требуется довольно часто.
- Для того чтобы установить пилку в держатели лобзика, необходимо закрепить край пилки на одном из концов рукоятки. Затем, слегка сжав края рукоятки (иногда приходится налегать на них весом своего тела), вставить второй край пилки.
- Пилка вставляется одной рукой, другой одновременно нужно завинчивать барашек. Для более прочного соединения, если не хватает мускульной силы, приходится применять плоскогубцы, в этом случае главное – не сорвать резьбу.
- Менять пилку нужно в обратном порядке. Если полотно сломалось, зажимать края рукоятки, конечно, не нужно. Ослабив барашковые крепления, надо поочередно вытащить обломки полотна.
Иногда после долгой эксплуатации приходится заменять крепление. Снять этот узел с лобзика несложно – отворачивается все тот же барашек.
Бывают ручные лобзики не с плоской, а с трубчатой рукояткой. Достать пилку из такого инструмента ненамного сложнее. Для таких лобзиков придумано простое приспособление. В поверхности верстака или выпиловочного столика просверливаются два отверстия.
Края рукоятки вставляются в них, и пилка затягивается прижимными планками.
