Как снять патрон с шуруповерта

Виды патронов

Подробней о видах.

Зажимные устройства шуруповертов делят на:

быстрозажимные:

— одномуфтовые; — двухмуфтовые;

• самозажимные;
• ключевые.

Первые два типа похожи.

Отличие заключается, в основном, в том, что самозажимные модели фиксируют изделия автоматически.

Если инструмент имеет блокиратор, можно использовать одномуфтовые цилиндры.

При отсутствии блокиратора придется использовать двухмуфтовый тип.

Элементы с одной муфтой можно зажать одной рукой.

Для работы с другим типом требуется участие обеих рук.

Быстро- и самозажимные модели предназначены, в основном, для современных инструментов.

Например, для пневмошуруповертов.

Модели с автоматическим зажимом удобно использовать тем, кому приходится быстро и часто менять различные насадки.

Ключевые варианты менее удобны, зато более надежны. Они лучше зажимаются и устойчивей к ударным нагрузкам.

Если цилиндр будет использоваться в интенсивном режиме, рекомендуется выбирать шуруповерт с ключом.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Читать также: Сделай сам инструменты и приспособления

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

1. Ремонт, смазка и чистка этого узла.
2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

2 Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

• резьбовым;
• через фиксирующий винт;
• через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

1. Отключить блок питания прибора.
2. Проверить, снята ли насадка.
3. Зажать в патроне конец короткий ключа на 10 мм.
4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
5. Свободно раскрутить патрон с помощью ключа.

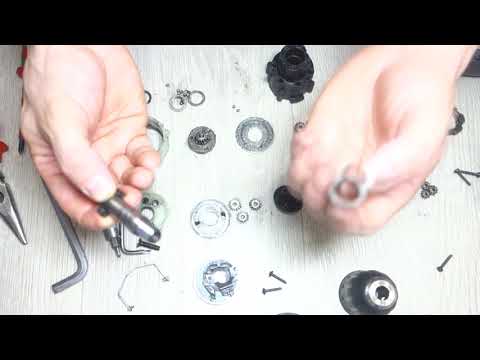

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

1. Отключить блок питания.
2. Разжать внутренние кулачки детали.
3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
4. Зажать непосредственно в патроне шестигранник.
5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный

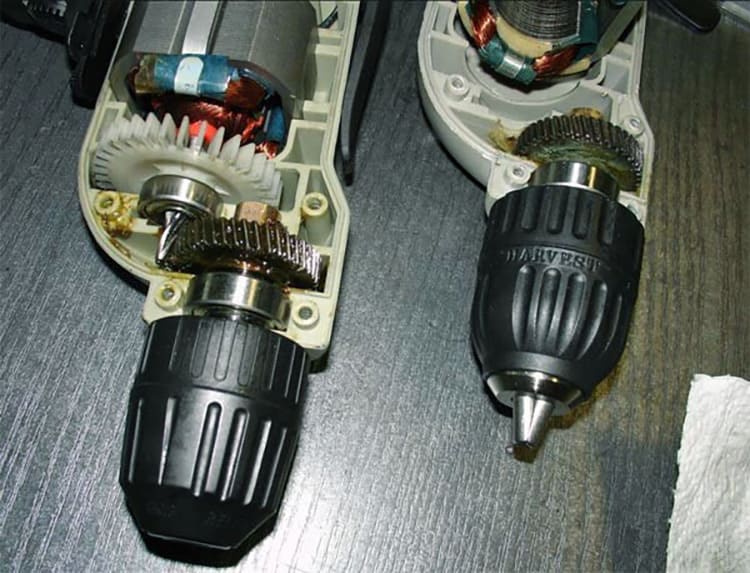

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж

2.2 Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы. Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик. При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45

Обратите внимание: чем крупнее деталь, тем больше у нее будет номер. Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF

2-13

Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13

Приведена она в дюймах. В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

Шуруповерт является одним из самых популярных и востребованных у мастеров ручных электроинструментов. Конструкция инструмента довольно однообразна, а вот применяемые патроны могут сильно отличаться. Какие они бывают и как их выбрать – подробнее в этой статье.

Способы крепежа патрона

Патроны чаще всего крепятся к валу такими способами:

1. Посредством конуса Морзе
2. Резьбовым способом
3. При помощи фиксирующего винта

Конус Морзе один из самых легких и практичных методов, который начал использоваться с 19 столетия. Плоскость вала обработана в виде конуса с назначенными параметрами. Аналогичный конус находится в середине патрона. При их объединении происходит оперативное и крепкое соединение составных частей.

Следующий метод оснащен резьбой, которая нарезана на краю рабочего вала электроинструмента.

Фиксирующий винт применяется для дополнительного соединения закручивающегося патрона на валу. Как правило, винт обладает головкой для крестообразной отвертки, а также левой резьбы. Необходимо по максимуму открутить кулачки у патрона, чтобы его увидеть.

Особенности снятия у шуруповертов разных марок

Часто компания Makita для бытовых моделей с небольшой мощностью делает пластиковые патроны. При работе с такой конструкцией нужно быть особенно аккуратным, чтобы не повредить корпус. Если снимать кулачковый патрон, то вначале кулачки понадобится разжать.

Говоря у Makita, ее инструменты оборудуются автоматической блокировкой. Патроны – одномуфтовые.

Модели компании Bosch по строению аналогичны. Большинство марок используют схожие принципы строения. Единственное отличие – у шуруповертов Bosch в патроне есть автолот.

Милуоки – добротные инструменты с резьбовой конструкцией и дополнительной фиксацией винта. Его нужно сначала выкрутить, потом выбить. Производитель не рекомендует самостоятельно менять патрон, а советует обратиться в сервисный центр. Вначале проделывается стандартная процедура разбора. Иногда если обычный вариант не помогает, инструмент приходится полностью разбирать, доставая редуктор со шпинделем.

Производители Зубр и Хитачи, Метабо, Деволт очень похожи друг на друга. Если требуется демонтировать патрон для замены или профилактической отчистки, то нужно скрутить его с вала. Работать с шуруповертами этих производителей не сложно: винт выкручивается стандартным методом (по часовой стрелке), а затем вытаскивается корпус, без дополнительных усилий.

Каждый владелец должен следить за надлежащим состоянием инструмента. Все элементы патрона тщательно смазываются – так он прослужит дольше и его будет легче разобрать для замены.

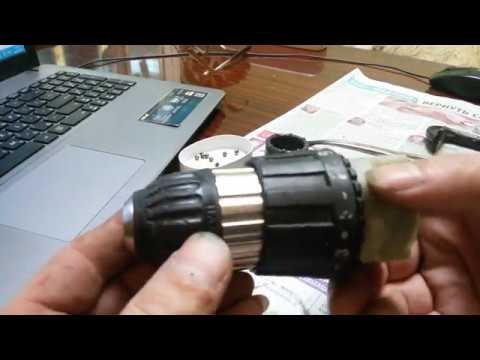

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

1. Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
2. Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

• конус Морзе;
• резьбовое соединение;
• фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Демонтаж патрона шуруповерта Milwaukee

Многие мастера положительно отзываются об этом электрическом инструменте. Они отмечают его хорошую сборку. Хотя я на практике его работу не проверял. Патрон шуруповерта Milwaukee отличается наличием резьбового крепления. Также имеется дополнительный фиксирующий винтик.

Перед тем как заменить патрон на шуруповерте Milwaukee, требуется разжать кулачки. Затем нужно открутить фиксатор в виде винта с левой резьбой. Когда его не удается выкрутить, тогда необходимо использовать пробойник и молоток, чтобы сдвинуть фиксирующий винтик. Потом в кулачках патрона нужно зажать шестигранный ключ на 8 мм и выполнить такие же операции, как и с Bosch или Интерсколом.

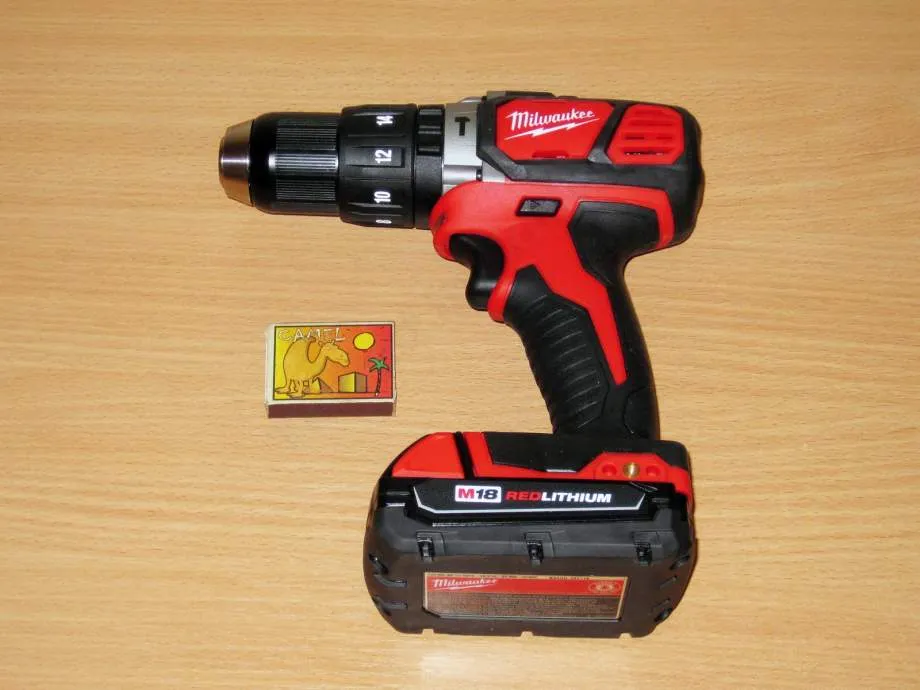

Шуруповерт Milwaukee с патроном

Когда нужен новый патрон от Милуоки, рекомендуется обращаться в сервисный центр. Еще они продаются в магазинах с широким ассортиментом электроинструмента и запчастей к нему.

На заметку!

В некоторых случаях при демонтаже патрона Милуоки приходится разбирать весь электроинструмент, чтобы вытащить редуктор и шпиндель.

Снятие патрона с вала шуруповёрта

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты компании «Макита» оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

• выкрутить винт в правую сторону;
• нажать кнопку, стопорящую шпиндель;
• завернуть агрегат в плотную ткань и вставить в тиски;
• зафиксировать шестигранник в кулачках;
• ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Как продлить жизнь инструменту?

Если шуруповерт приобретается всерьез и надолго, лучше обратить внимание на популярные бренды. Здесь и большое количество сервисных центров, и доступные запчасти. Но, как любой механизм, шуруповерт нуждается в уходе и своевременном обслуживании

Но, как любой механизм, шуруповерт нуждается в уходе и своевременном обслуживании.

В первую очередь инструмент следует беречь от пыли, грязи, падений и неблагоприятных погодных условий. Всегда пользоваться родным ЗУ (зарядным устройством). Постоянно отключенная трещотка приведет к быстрому износу ограничительной муфты. В то же время длительная работа трещотки ни к чему хорошему не приведет.

Хранить шуруповерт следует согласно инструкции. Ставить инструмент желательно вертикально, чтобы не допустить падения. Перед началом работы заряжаются обе аккумуляторные батарейки, при условии наличия второй в комплекте.

Что делать, если патрон не разбирается

В ударную дрель или перфоратор вставляют болт диаметром примерно 1 см, можно воспользоваться сломанным сверлом. Ставят эту деталь, разводят кулачки, процедуру выполняют на полу или столе. В качестве амортизатора берут кусок резины, в который будет упираться перфоратор с гильзой. Его включают на несколько секунд. После проведения ремонта шуруповерт собирают. Нужно все поставить на место, не перепутать положение кулачков, которые при длительном пользовании друг к другу притираются и деформируются.

Одной из самых частых проблем является заклинивание патрона, который надо расклинить. Перед тем как это устранить, внутреннюю поверхность его и кулачков хорошо смазывают средством WD-40, оставляют на 10-15 минут. После по этой детали через прокладку стучат молотком

Когда это не помогает, основание узла зажимают разводным ключом, а другим осторожно крутят верхнюю часть

Нередко заклинивание случается из-за того, что внутрь механизма попадают металлические опилки и разный мелкий мусор. От этого можно избавиться, если погреть патрон строительным феном или подержать над огнем, потом обильно смазать.

Большинство моделей шуруповертов разбираются по содному принципу

Как устроен патрон

Для начала нужно определить тип данного устройства.

Самые распространенные – быстрозажимные, которые используются практически во всех современных моделях. Хвостовик рабочей насадки здесь фиксируется вручную без применения вспомогательных инструментов. Весь процесс занимает несколько секунд и не требует особых усилий.

Самозажимные – отличаются только автоматической фиксацией биты, надежность зажима которой подтверждается характерным щелчком. Он удобен при работе с частой и быстрой сменой насадок.

Самый надежный зажим обеспечивают зубчато-венцовые (ключевые) модели. Это классические патроны, в которых для закрепления насадки нужен специальный ключ.

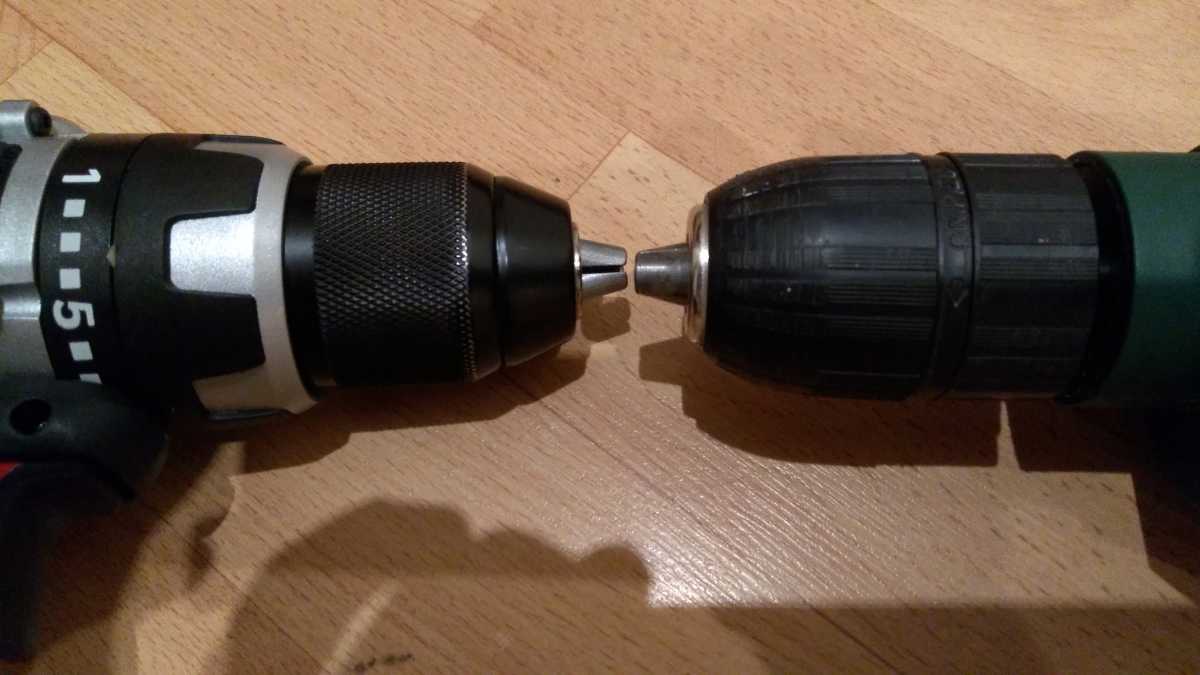

Патрон шуруповерта

Как открутить патрон на шуруповерте

Деталь может крепиться разным способом, в зависимости от этого и откручивать патрон придется по-разному.

В какую сторону крутить патрон для разборки

Патрон надо отвернуть по схеме, которая у каждой модели шуруповертов может быть разная. Она прописана в инструкции к конкретной модели.

При помощи Г-образного инструмента

Вначале из торца шпинделя выкручивают фиксирующий винт. Кулачки разжимают, в них закрепляют Г-образный инструмент, хорошо подходит 6-тигранный ключ. На самое большое значение устанавливают регулятор крутящего момента либо его переводят в режим сверления. Направление вращения шпинделя переключают против часовой стрелки в реверс. Двигатель запускают, чтобы он набрал максимальные обороты. Закрепленный шестигранный ключ подводят к тискам или гире, которые служат жестким упором. При ударе Г-образного инструмента патрон быстро удается свинтить и убрать со шпинделя.

Можно воспользоваться и другим вариантом откручивания патрона с помощью данного способа. После того как будет выкручен винт и между кулачками закреплен ограненный ключ (с тремя, четырьмя, пятью или шестью гранями), одной рукой держат шуруповерт, другой по торчащему инструменту осуществляют биение молотком, чтобы вращение было против часовой стрелки. После того как патрон сдвинется рукой продолжают его откручивать. Раскрутить таким образом получиться удачно, если электрический инструмент вообще не работает, отсутствует напряжение в сети (касается сетевого вида) или разряжен аккумулятор.

Если подвижные элементы заклинят накрепко, полностью разбирают корпус шуруповерта, вынимают шпиндель с патроном и редуктором. Инструмент надо закрепить, зажать в тиски, а трубным ключом отворачивать патрон. Сделать эту работу намного легче, если воспользоваться выборками, которые предназначены для вставки гаечного ключа. Однако они есть не на каждой модели.

Открутить патрон можно с помощью Г-образного инструмента

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

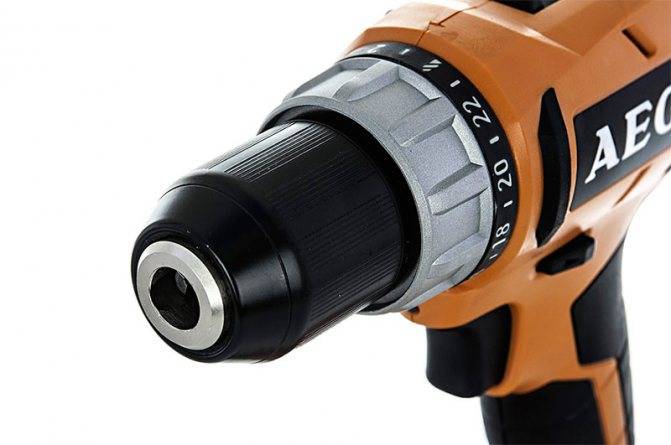

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Снятие патрона с вала шуруповерта

На рынке играют множество компаний, производящих шуруповерты и, как правило, у каждой модели существуют свои небольшие секреты, в том числе и способах крепления патрона. Но принцип его демонтажа одинаковый и отличаются друг от друга незначительно.

Существует несколько способов для того чтобы снять эту оснастку:

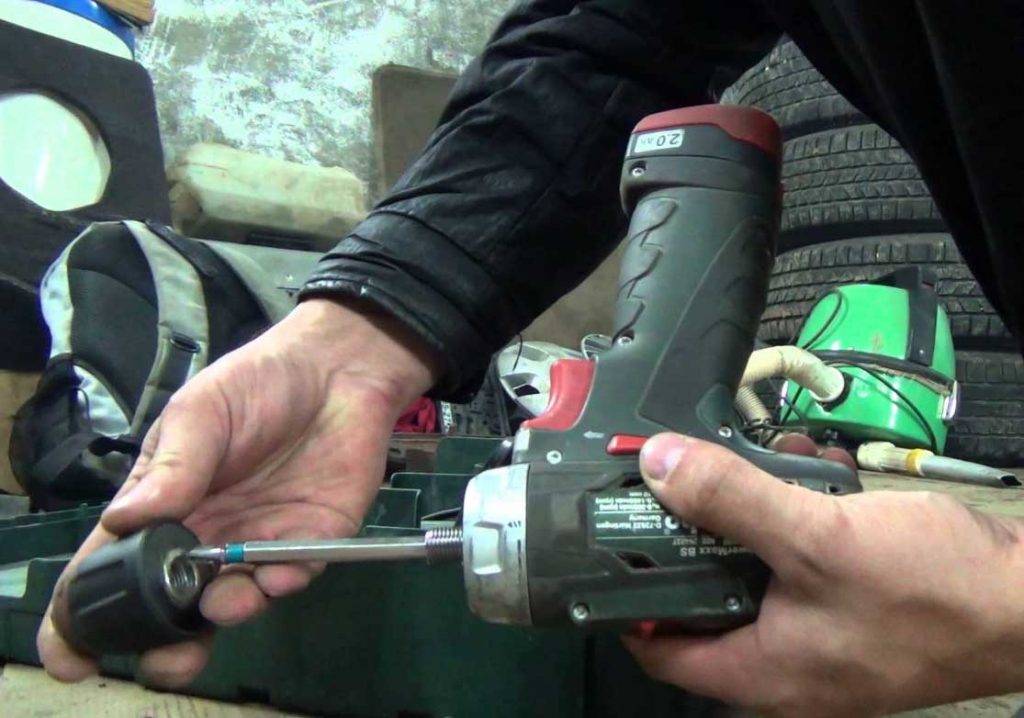

1. При помощи шестигранника. Необходимо шестигранный ключ, коротким плечом закрепить в приспособлении. Размер шестигранника должен быть не менее 10 мм. Перевести шуруповерт в режим малых оборотов и включить его с таким расчетом, чтобы длинное плечо шестигранного ключа уперлось в стол. После такой операции резьба ослабнет и оснастку можно будет снять руками.
2. Если оснастка закреплена при помощи фиксатора, то необходимо сначала снять ее, а потом повторить операцию, описанную в п 1. Винт-фиксатор имеет левую резьбу.
3. Если вышеописанные методы не сработали, то придется разбирать корпус и снять из него узел, в котором смонтирован редуктор, вал и патрон на нем установленный. Для съема этой детали придется использовать трубный (газовый) ключ.
4. Для демонтажа приспособления, установленного с помощью Морзе, необходимо приготовить молоток с чьей помощью можно будет снять патрон.

Для того, чтобы снять патрон с шуруповерта не надо прикладывать больших усилий.
