Характеристики, которым должна соответствовать лента для шлифовального агрегата
4 варианта сборки точилки своими руками и чертежи Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:
- размеры гриндера;
- назначение агрегата.
Тканевая основа лучше выдерживает поверхностное натяжение
Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.
Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани
При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин. Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками
Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

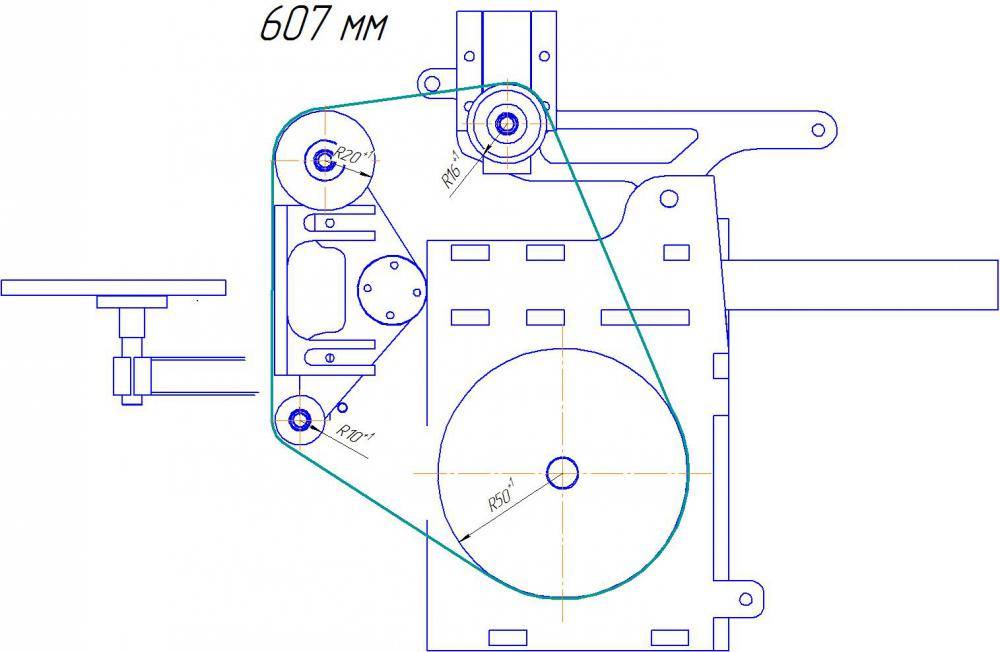

Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках
Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.
Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.
Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности
Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками. Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно
Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно
Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.
От выбора ленты зависит скорость и качество обработки изделий
И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов
Как склеить ленту для шлифовального агрегата самостоятельно
Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.
При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.
Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.
Склейка ленты – сложное процесс, который не терпит ошибок
Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.
Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.
Обзор популярных моделей
Einhell TC-US 400
Одной из наиболее популярных моделей устанавливающихся стационарно гриндеров является Einhell TC-US 400, используемый для шлифования пластиковых и деревянных деталей. Для улучшения условий труда в станке реализована ременная передача закрытого типа. Корпус защищен от коррозии специальным покрытием. Рабочий стол крепится под нужным для работы углом. Гриндер отличается продолжительным сроком службы, простотой управления и обслуживания.
ПОСМОТРЕТЬ Ленточный гриндер на AliExpress →
Достоинства станка Einhell TC-US 400:
- качественная сборка;
- низкий уровень вибрации;
- бесшумность;
- возможность подключения пылесоса.
Недостаток у модели один: для замены абразивной шины требуется много времени.
Jet 10-20 PLUS 628900M
Компактная модель для домашних мастерских. Предназначена для грубой и чистовой обработки деталей из древесины. Станок оснащен мощным асинхронным мотором, работает от сети 220 В. Консольная установка на шлифовочном барабане гриндера позволяет обрабатывать элементы до 0,5 м за два прохода. Возможна замена оснастки для выполнения работ по брашированию при декорировании поверхностей.
ПОСМОТРЕТЬ Ленточный гриндер на AliExpress →
Преимущества станка:
- простота управления;
- надежность;
- высокая производительность;
- точность выполнения операций.
Недостатки:
- необходимость в периодической поправке ленты;
- высокая стоимость.
ЭНКОР Корвет-51
Станок предназначен для обработки деталей небольших размеров. На нем производится грубая и финишная шлифовка элементов из древесины, МДФ, ДСП, фанеры, металла, композитных материалов. Гриндер ЭНКОР Корвет-51 отличается высоким качеством заточки ножей и иных режущих инструментов. Имеется возможность оперативной переустановки рабочего стола. Станок оснащен транспортирным уклоном.
ПОСМОТРЕТЬ Ленточный гриндер на AliExpress →
Преимущества:
- компактность;
- доступная стоимость;
- удобство работы.
Недостатки:
- высокий уровень вибрации стола;
- необходимость фиксации станины к жесткому основанию.
Особенности конструкции
Такой материал, как древесина, часто применяется для изготовления всевозможных деталей и разных изделий. Обработка заготовок на основе дерева осуществляется с помощью разного оборудования. В частности, для тщательной и высокоточной обработки нужны шлифовально-ленточные станки, рабочим органом которых является абразивная лента.
Элементами конструкции такого агрегата являются:
- абразивная лента — ее можно размещать горизонтально или вертикально, ленту устанавливают на станине и ставят между вращающимися барабанами;
- барабан (ведущий и ведомый) — ведущий барабан двигается благодаря электродвигателю, который передает посредством ременной передачи вращательный момент. Скорость движения ведущего элемента и, соответственно, скорость движения ленты можно регулировать посредством специально установленных режимов обработки тех или иных поверхностей;
- стол для оборудования (металлический или деревянный) — если он сделан из дерева, то на нем можно затачивать сложные заготовки;
- электродвигатель — он должен обладать мощностью порядка 2,8 кВт. Также он обязан обеспечивать скорость ленты в 20 метров в секунду;
- специальная монтажная вытяжка — ее нужно поставить с той целью, чтобы при технологическом процессе вы могли удалить пыль, которая появилась во время работы.
Длина станка, а также его рабочего инструмента, непосредственно зависит от длины обрабатываемых изделий. Если заготовка имеет длину меньше, чем рабочая поверхность, с ней будет проще работать.
Устройство поворотного стола
Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.
Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач
Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.
Гриндер «Левша»
Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.
Гриндер-точило «Кратон» BG 14-05
Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.
Станок шлифовальный ЗУБР ЗШС-330
Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.
Точило METABO BS 175
Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.
Гриндер GRIT GIS 150
Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.
А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.
Гриндер «от Чапая» − краткий обзор
Гриндеры от Андрея Чапая уже стали именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» осели в мастерских умельцев России и ближнего зарубежья. Особенность ГЧ (гриндеров от Чапая) состоит в том, что они универсальны и создаются исходя из потребностей заказчика: для заточки ножей или обработки дерева, с определённым видом двигателя или без него. Существуют как мобильные версии для домашней обработки изделий, так и профессиональные модели.
Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева
Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования.
На данный момент самыми «ходовыми» являются следующие модели ГЧ: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием
Общие моменты, характерные для всех станков:
- Все сопрягаемые поверхности гриндера отшлифованы. Это помогает исключить перекосы во время хода ленты.
- Гриндеры идут без покраски и покрытия. Поверхности ГЧ (сокращ. гриндер от Чапая) работают на скольжение. Чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем.
- Уникальная конструкция прижимной площадки.
На последнем пункте хочется остановиться подробнее. Мастер придумал уникальную конструкцию этой площадки при одинаковом размере 165×50 мм, предусмотрено 2 позиции поворота основания и две позиции упора для станины.
Варианты поворота прижимного стола и крепления его на упор
Дополнительно в набор инструментов и оборудования входит колесо для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, когда приходится счищать большие объёмы краски или ржавчины.
Колесо для обтачки с полиуретановым покрытием, оно очень удобно при корректировке и шлифовке вогнутых спусков изделий
Подробно остановимся на одной из профессиональных моделей. ГЧ-16 изготовлен на усиленной поворотной станине с 2 стойками из листа толщиной 12 мм, обеспечивающей необходимую жёсткость и позволяющей быстро переводить гриндер в вертикальное или горизонтальное положение.

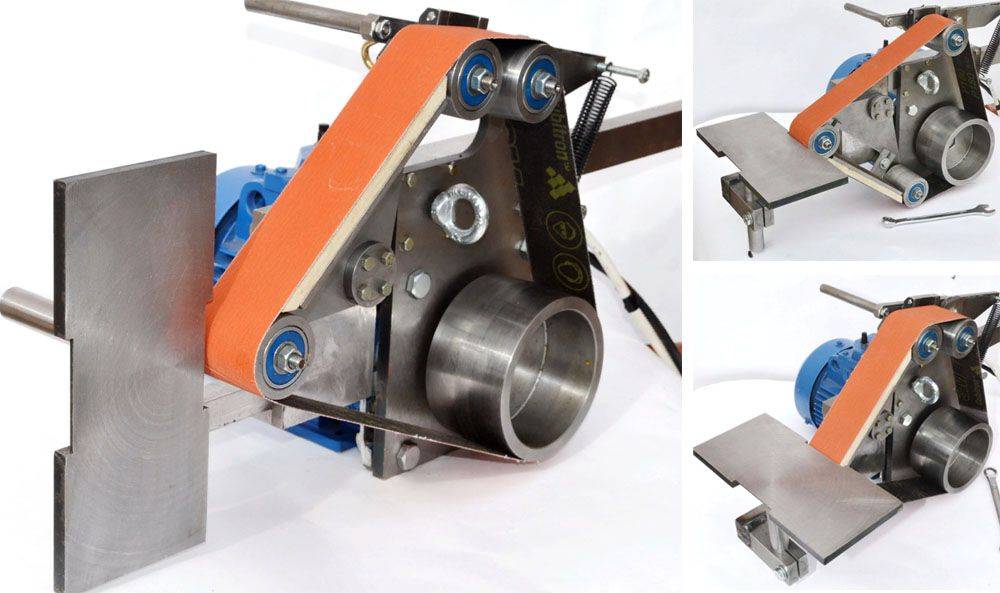

Гриндер «от Чапая» – ГЧ -16. Внешний вид:
В конструкции используется увеличенная шлифовальная лента − 1600−1800×50 мм. И достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.
Устройство станка
Простой принцип работы
Принцип работы ленточного гриндера предельно прост, лента располагается над рабочей поверхностью, натянутая на приводной и свободный валы. Она регулируется и натягивается с помощью устройства с пневмо- гидроцилиндра (такой используют для открывания и удерщивания двери багажника или капота у автомобилей) или пружины (самый простой и дешевый вариант), с помощью которых регулируется расстояние между валами, осуществляется замена ленты, а также ее натяжение. Натяжка ленты, очень важная характеристика, поскольку недотянутая лента может слетать с роликов, проскальзывает на валу и очень быстро греется или останавливаться при касании заготовки о ленту. Перетянутая лента может разорваться в процессе работы, не прослужив положенного ей срока.
Поэтому. Для правильного ведения эксплуатации станка рекомендуется выставлять натяжение по прочности основы режущего инструмента, который применяется для резки материала, который необходимо шлифовать и стреле прогиба от нажима с нужной силой.
Что же касается ленты, что применяется на станках, ее основа – тканевая, ширина узкой от 6 до 500 миллиметров, длина, от 115. Широкие ленты, применяемые для обработки древесного массива и благородной стали имеют ширину от 500 до 3100 миллиметров. Зернистость начинается от Р-80, по таблице FEPAP.
Делаем ленточный шлифовальный станок (гриндер)
Ленточный шлифовальный станок (гриндер) своими руками задумывался для такой задачи как финишная шлифовка, полировка деталей из разных материалов. С его помощью можно обрабатывать, полировать, шлифовать поверхности из дерева, и к другим различным покрытиям. Это устройство, в основном, используются при производстве мебели, а также в кузнечных мастерских.
Такой станок будет полезен и в домашней мастерской, однако модели заводского производства, как правило, достаточно дороги для обычного любителя слесарного дела. Значительно более выгодное и реалистичное решение – это изготовление шлифовального станка своими руками. Он собирается из электродвигателя 550 Вт, 2400 об/мин, с лентой 15 м/с, что является очень неплохим результатом. В основе станка используется рама из швеллера 120 мм, также применяются стандартные колеса шириной 30 мм. Для изготовления подпружиненной штанги-держателя берется профильная труба с квадратным сечением. Пружиной натягивается шлифовальная лента.
Список используемых материалов:• электрический двигатель 550 Вт, 2400 об/мин;• швеллер 120 мм;• колесо, ширина 30 мм – 2 шт.;• подшипник;• шлифовальная лента.
Список инструментов:• сварочный аппарат;• болгарка;• гаечные ключи;• отвертка.
Чертежи ленточного гриндера. Полный комплект с размерами
В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм.
Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.
1кВт, а так же на двигатели АИР 63B2 мощностью 0.35кВт/0.55кВт в исполнении с фланцем.
Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки
| Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН. | ||
| Лист | Наименование | Примечание |
| 1. | Общие данные. | |
| 2. | Рама ленточного гриндера. | |
| 3. | Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера. | |
| 4. | Опорный стол. Упорная пластина, уши ленточного гриндера | |
| 5. | Шкив приводной ленточного гриндера. | |
| 6. | Ролик прямой ленточного гриндера 2шт. | |
| 7. | Ролик бочка ленточного гриндера. | |
| 8. | Втулка качения ленточного гриндера. | |
| 9. | Ось резьбовая ленточного гриндера 4 шт. | |
| 10. | Сборочный вид 1. | |
| 11. | Сборочный вид 2. | |
| 12. | Сборочный вид 3. |
Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины.
Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

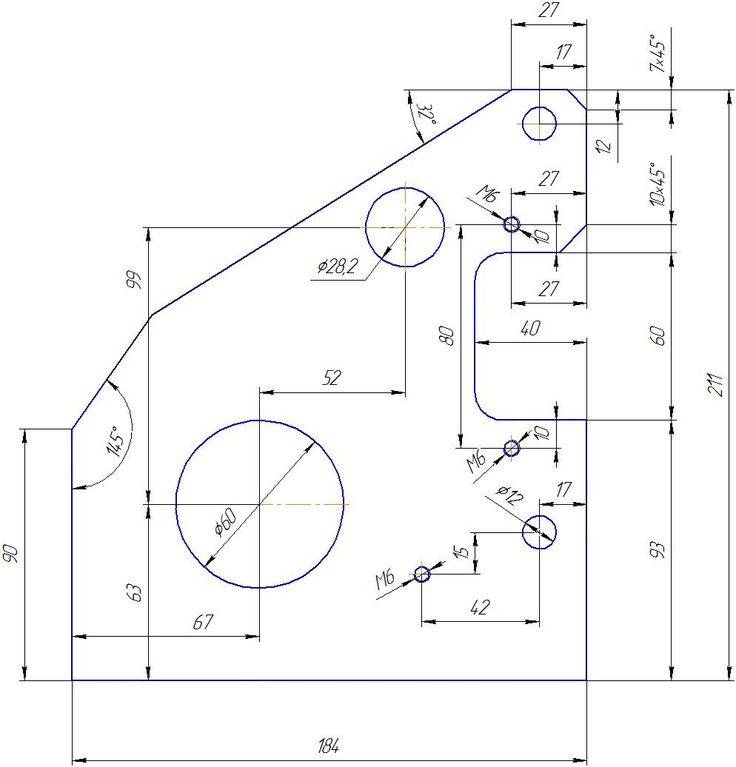

Чертеж рамы ленточного гриндера Хозяин
При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.
Чертеж ригеля и рамы ленточного гриндера Хозяин
Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

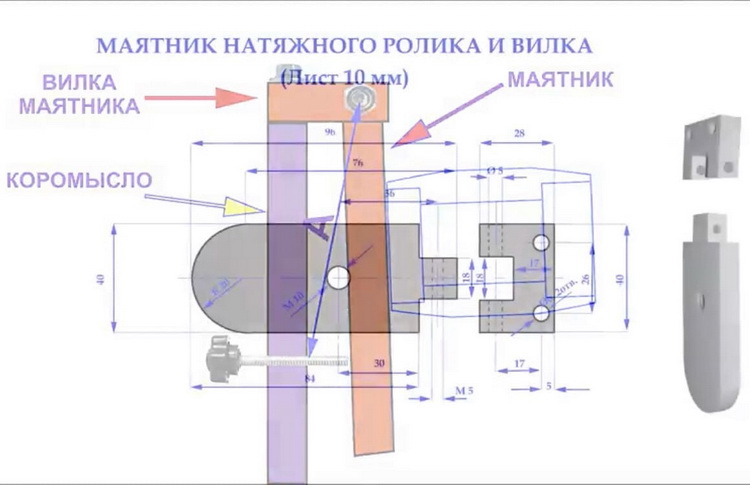

Чертеж натяжителя ленточного гриндера Хозяин
Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.
Чертеж столика ленточного гриндера Хозяин
Токарные работы лучше всего доверить опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

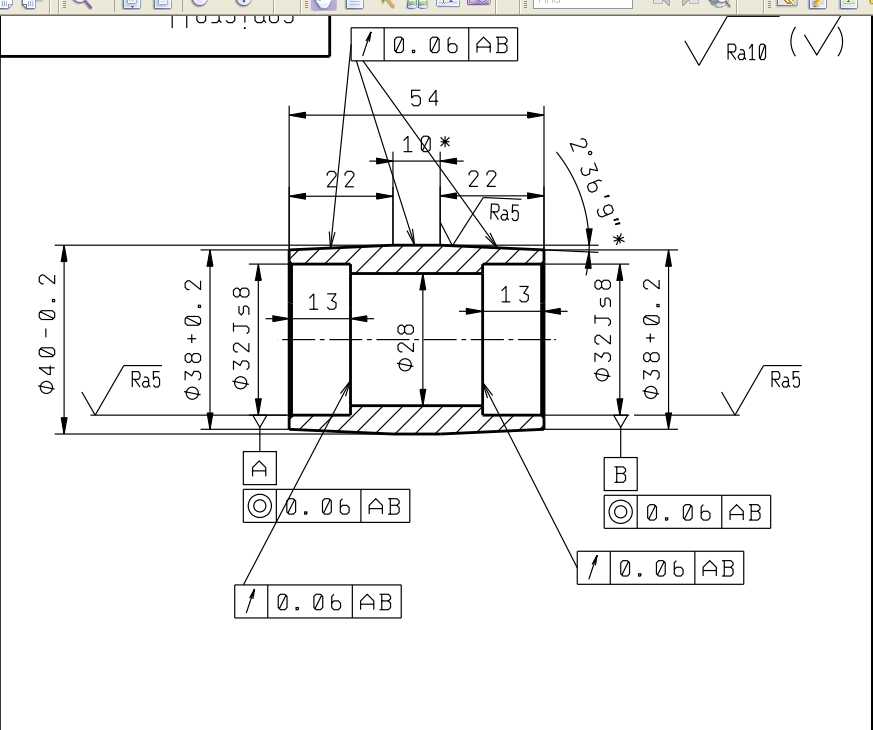

Чертеж втулки натяжителя ленточного гриндера Хозяин
Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.
Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.
Сборочные чертежи ленточного гриндера Хозяин

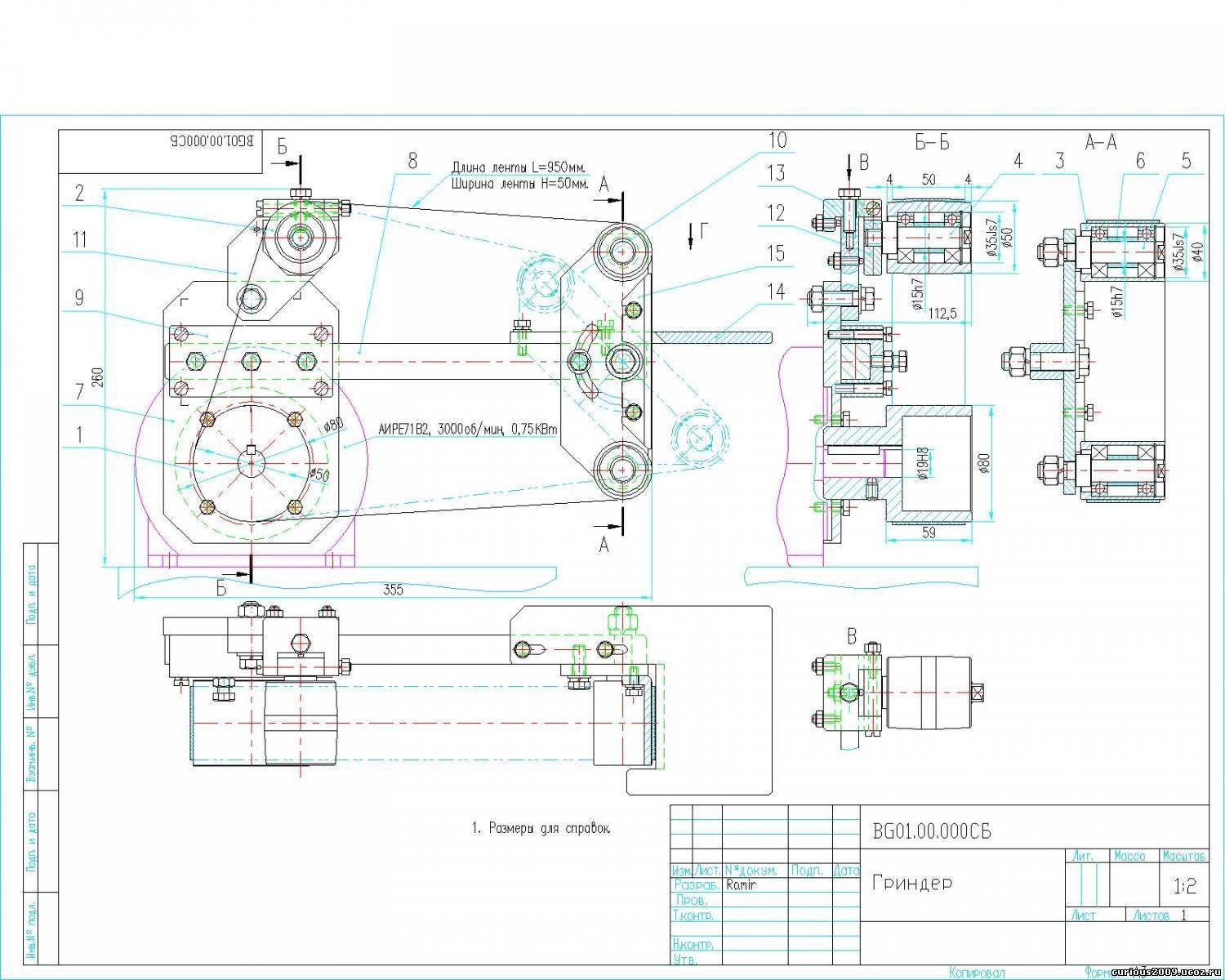

Сборочный чертеж ленточного гриндера (Вид 1)
Сборочный чертеж ленточного гриндера (вид 3)
Сборочный чертеж ленточного гриндера (вид 2)
Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.
Спецификация крепежа к чертежу ленточного гриндера Хозяин
- Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
- Ленточный гриндер чертежи в формате dwg с размерами
- Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
- Звоните, пишите!
Самодельный гриндер с двигателем от стиральной машины
При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин. По своим характеристикам этому требованию (пусть и не в полной мере) соответствуют асинхронные электродвигатели от старых стиральных машин-автоматов мощностью не менее 300 Вт. Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.
При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.
В видеоролике (см. ниже) народный умелец демонстрирует сделанный своими руками гриндер с двигателем из стиральной машины, удобным натяжным устройством, электронным регулятором скорости вращения и роликами на подшипниках диаметром 65 мм (натяжной ролик от «Газели»). Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.
Процесс изготовления
Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.
Читать также: Измельчитель веток своими руками для отопления чертежи
Основание, детали корпуса станка и двигатель перед сборкой
Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.
Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.
Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…
Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

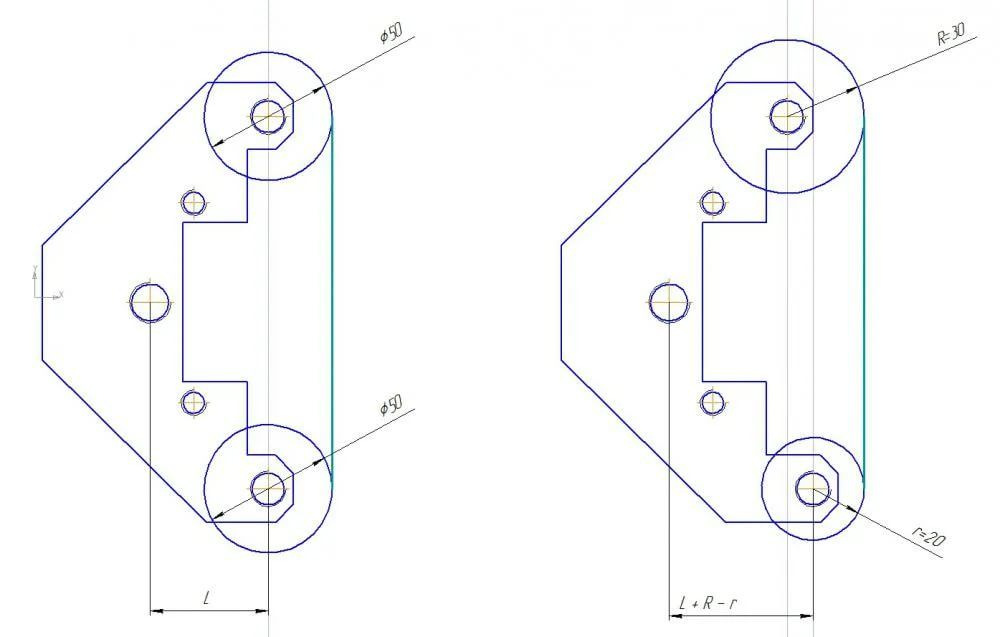

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.
…так и в горизонтальном
Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты. Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании

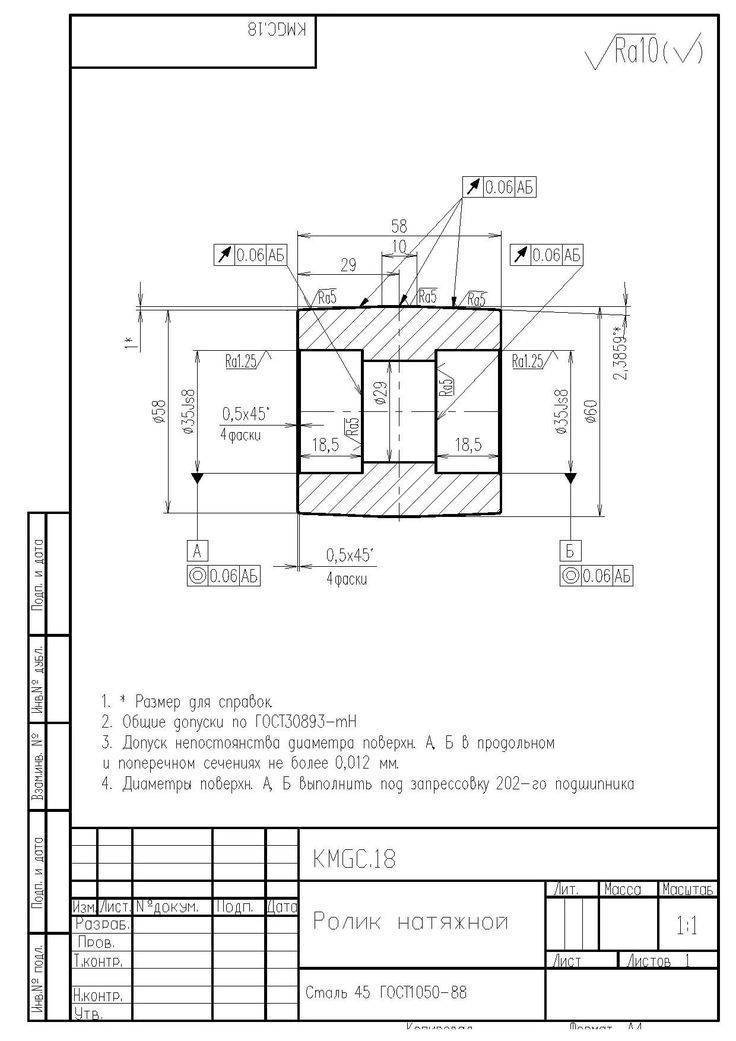

Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм
Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.
Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.
Готовый гриндер в горизонтальном положении с дополнительным столиком
Особенности самодельного гриндера
Одной из разновидностей шлифовального станка является ленточный гриндер. Он представляет собой универсальное приспособление, так как позволяет:
- зачищать разные старые ржавые детали;
- удалять краску с металлических и деревянных изделий;
- устранять заусенцы;
- избавляться от острых кромок;
- обрабатывать сварочные швы.
На заметку!
Гриндер всегда пригодится, когда нужно выполнить шлифовку деталей сложной формы. Он незаменим, если необходимо с поверхности заготовки удалить дефекты различной глубины.
Этот вариант шлифовального станка собирают не только из металла, но и даже из дерева. При этом многие домашние умельцы изготавливают гриндер из фанеры своими руками, чертежи с размерами которого всегда разрабатываются в первую очередь, как и для других разновидностей таких самоделок.

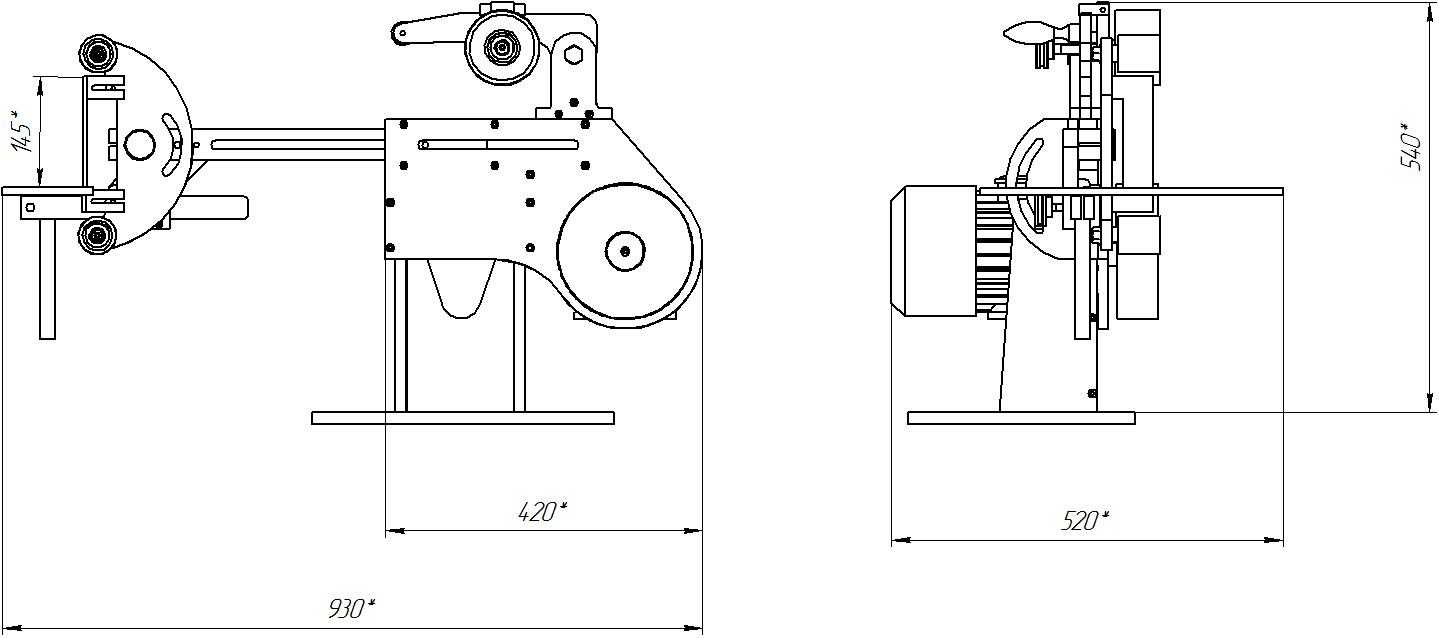

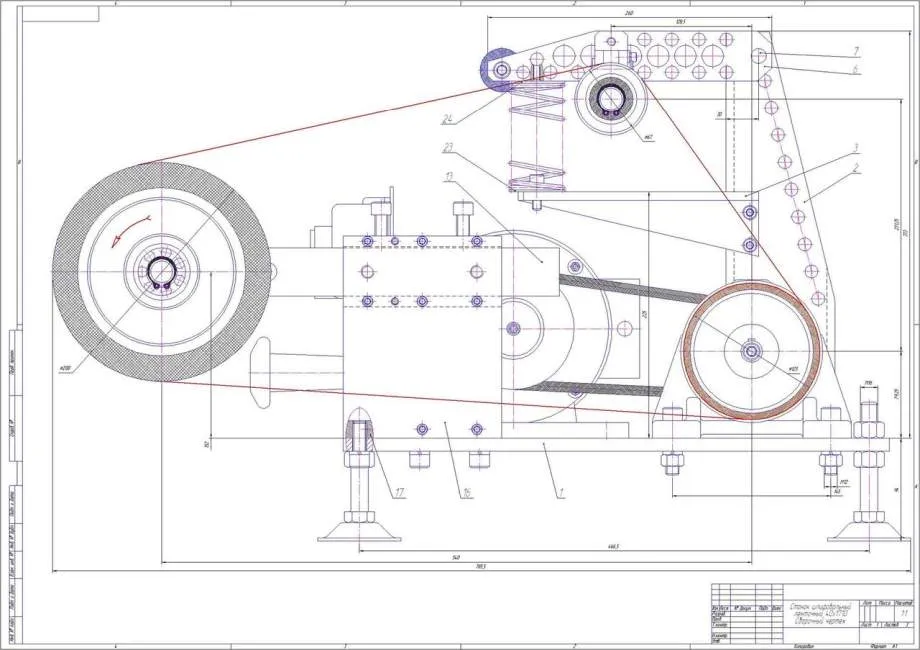

Пример сборочного чертежа с размерами
Конструктивно ленточный станок для шлифовки деталей может состоять из следующих частей:
- основания;
- вертикальной стойки;
- электрического мотора;
- шкива;
- поворотного узла ролика, который позволяет выполнять натяжение абразивного материала;
- стальной растягивающейся пружины;
- ведущего ролика;
- натяжного (ведомого) ролика;
- стола;
- ленты в виде кольца с абразивной поверхностью.

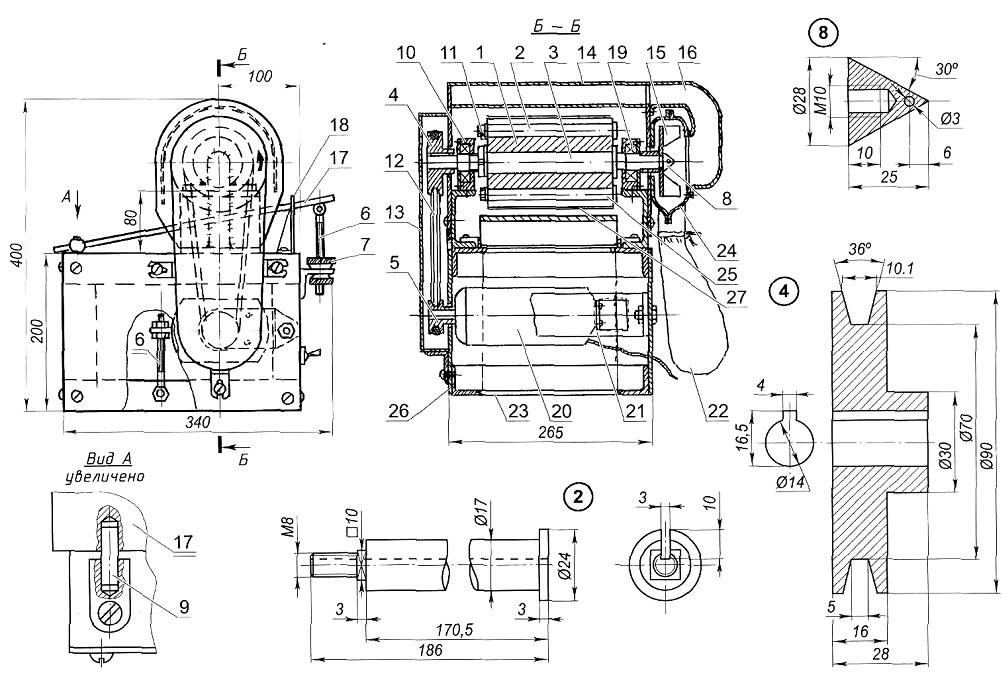

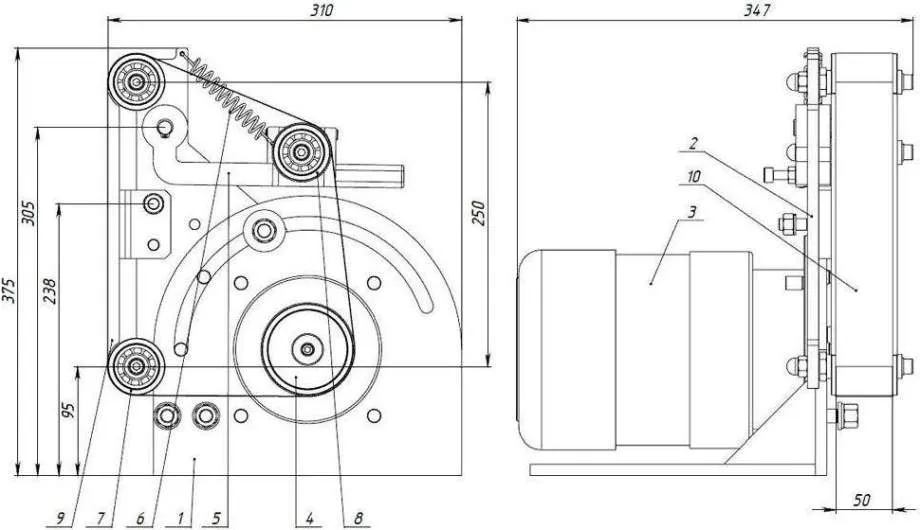

Чертеж гриндера с обозначением основных узлов
Часто в конструкции шлифовального станка присутствует столик. Он дополнительно оснащается зажимами. Столик может иметь неподвижную раму или его устанавливают на верстаке. Перед тем как сделать гриндер своими руками в домашних условиях, всегда подбирают мотор для него. Часто для станка используют двигатель от болгарки, стиральной машинки или электродрели.
На заметку!
Чем длиннее будет абразивный материал для шлифовки заготовок, тем мощнее должен выбираться электродвигатель для гриндера.
Шлифовальный ленточный станок в любом исполнении работает за счет электромотора. Этот движок приводит в движение ролики приспособления. Они крутятся одновременно, потому что на них надевается шлифовальная лента. Один из роликов всегда является ведущим, а остальные независимо от их количества представляют собой ведомые детали, расположение которых можно регулировать.
Гриндер из металла и с четырьмя роликами
