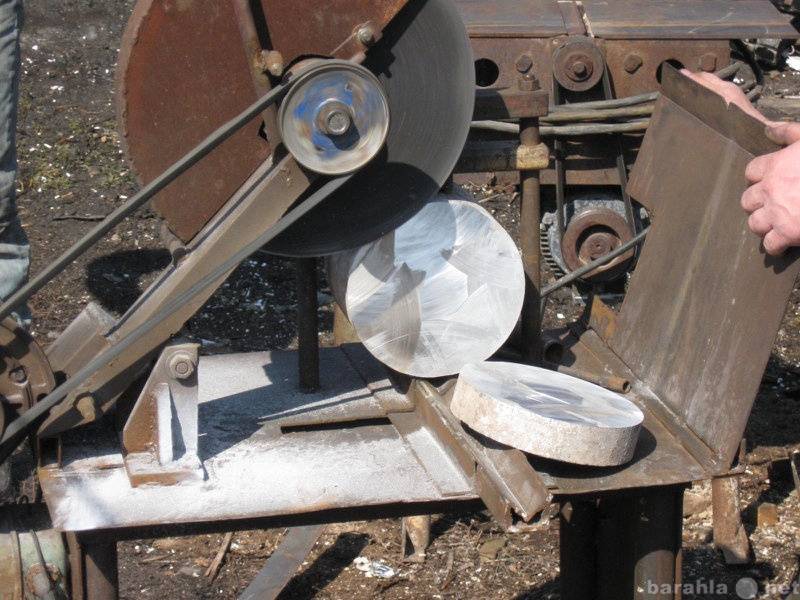

Дисковый отрезной станок по металлу своими руками

Применяемые материалы

Чтобы собрать отрезной станок своими руками, нужно запастись такими вещами:

• инверторный сварочный аппарат;
• сетевая или аккумуляторная дрель;
• угловая шлифмашинка;
• комплект ключей;
• метчики, плашки.

В качестве составляющих пригодятся:

• электродвигатель (мощность в пределах около 2,0 кВт);
• пара шкивов и ремень для изготовления ременной передачи;
• вал с посадочными шлифованными поверхностями;
• пара подшипников качения для посадочных диаметров 20-25 мм;
• около 2 м. уголка 40х40 мм. или близкого к этому размеру;
• листовая сталь до 4 мм. высоты.

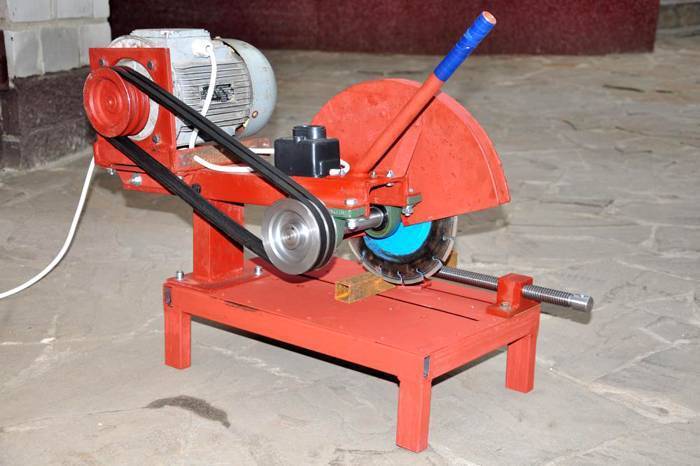

В результате получится отрезной дисковый станок по металлу маятникового типа. Основными рабочими узлами для него являются:

• электрический блок с мотором и пускателем;
• перемещающийся маятник;
• приводной механизм;
• рабочий стол;
• отрезной механизм.

Функционал оборудования

Как правило, отрезные станки необходимо оборудовать достаточно мощными электромоторами. Рекомендуемый диапазон составляет 1,5-3 кВт. В таком случае он будет иметь хорошую производительность для порезки арматуры, труб, уголка или проката

В бытовых условиях ориентируются на 1,5 кВт, а для промышленной мастерской предпочтительней выбирать 2-2,5 кВт.Важно знать, что для 300 мм диска нужно выбирать мотор в 2 кВт с 3000 об/мин. Приводом служит ременная передача, собранная из пары одинаковых по диаметрам шкивов

Первый сажают на зафиксированный электродвигатель, а второй крепят к валу с установленным на нем отрезным диском

Для вала подбираем пару мощных шариковых подшипника. Рекомендуем собирать схему, в которой отрезной станок по металлу имеет привод, установленный слева от диска. Таким образом соблюдаются правила безопасности и повышаются эргономичные характеристики, ведь зажимная гайка не станет самопроизвольно отвинчиваться.

Консоль должна быть оптимально сбалансирована и качественно сварена. Относительно станины она должна перемещаться строго под прямым углом. Маятник монтируется на две стойки, в которых имеются прорези под втулку. Для этого используют квадратный профиль 40х40 мм высотой 80-110 мм. На коромысло устанавливается с одной стороны мотор, а с другой, более длинной из соотношения 1:3, – привод с кругом

Важно, чтобы масса электродвигателя немного перевешивала пильную часть, и в нерабочем положении диск был выведен из зоны резания. Рабочий стол подбирается примерно 700х1000 или 500х900 мм

Каркас сваривается из уголка 25х25 или 40х40 мм. Отрезной станок, цена которого в домашних условиях формируется из стоимости составных частей, на рабочей поверхности должен иметь прорези для выхода инструмента

Это позволит в полной мере отделить заготовку от основной части. Для фиксации заготовки применяются мощные струбцины. Вместо них можно установить небольшие слесарные тисы на винтах.

https://youtube.com/watch?v=-oVQNI-yuj4

По условиям безопасности необходимо оснастить аппарат кнопкой аварийной остановки. Ее располагают в видимой открытой части станка.

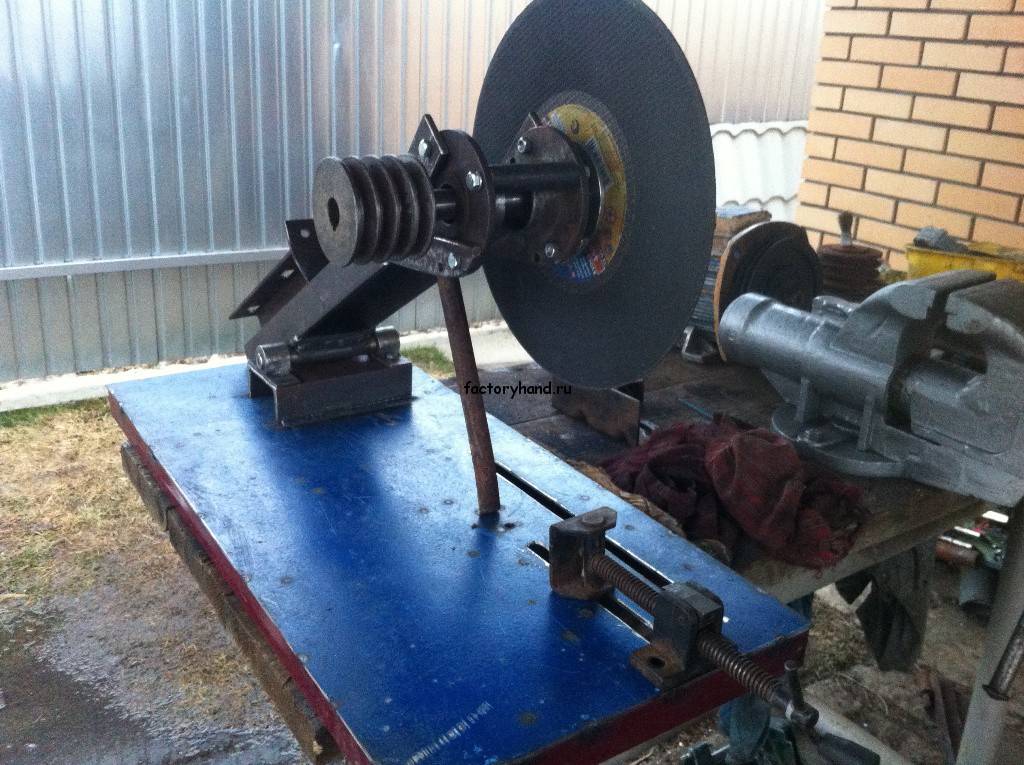

Сборка маятникового станка

Конструкция маятникового станка состоит из трех основных узлов:

• Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
• Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
• Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.

Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.

Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора

При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез. После разработки чертежа приступают к изготовлению всех узлов станка:

После разработки чертежа приступают к изготовлению всех узлов станка:

После разработки чертежа приступают к изготовлению всех узлов станка:

• Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
• Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.

• Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
• Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.

• Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
• Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.

Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.

• Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
• Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.

Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы. Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим. Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.

Достоинства и недостатки

При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.

Достоинства маятниковых отрезных станков:

• Многофункциональность, достаточно просто заменять полотно пилы.
• Качественный, точный срез заготовки, за счёт точности работы маятниковой установки, особенно это касается профессионального инструмента компании Макита.
• Высокая скорость резки, маятниковая отрезная пила по металлу работает достаточно быстро.
• Доступность и лёгкость монтажа. Купить такую пилу достаточно просто, она предлагается практически во всех магазинах инструментов. При особой необходимости можно собрать маятниковую пилу своими руками.
• Лёгкость обслуживания и смены элементов устройства и режущих дисков. Особенно просто заменять полотно пилы.

Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Вариант 3 — еще более простой способ сделать отрезной станок из УШМ

Многие не имеют сварочных аппаратов или не умеют ими пользоваться, поэтому если вы принадлежите к категории этих людей, то отчаиваться не стоит. Не нужно также просить своих знакомых и соседей о том, чтобы изготовить станок. Вполне реально обойтись без сварки, а в качестве основных соединителей будут использоваться болты с гайками. Итак, для конструирования простейшего отрезного станка из болгарки понадобится следующий расходный материал:

• Уголки — причем небольшое их количество до 1 метра. Если есть кусочки, то это даже лучше. Толщина уголков стандартная 2-3 мм
• Трубка стальная длиной 30 см — будет использоваться в качестве рукоятке, на которой будет крепиться болгарка
• Стальной лист толщиной 2-3 мм и произвольного размера, но не менее 20х20 см
• Болты с гайками диаметром 8-10 мм

Приступаем к изготовлению самодельного инструмента. Процесс изготовления имеет следующий вид:

1. Сначала к стальному листу нужно прикрепить уголок длиной 15 см
2. К стенке лежащего уголка прикрепить перпендикулярно еще один уголок, используя для этого болты с гайками. Если есть сварка, можно сделать прихваты сварочными швами
3. К перпендикулярно установленному уголку прикрепить трубку, используя все те же болтовые соединения
4. Трубка должна свободно перемещаться, поэтому затягивать гайку на болте не нужно. Вместо этого, необходимо законтрогаить фиксирующий болт при помощи еще одной гайки
5. К трубке на расстоянии от места соединения подсоединить две стальные пластины размером 5х6 см. Этими пластинами будет к рукоятке крепиться болгарка
6. Закрепить УШМ за кожух с предварительно-подготовленными стальными пластинами

В итоге получаем простейший отрезной станок, фото которого можно увидеть ниже.

Вариантов изготовления аналогичных конструкций много, поэтому все зависит от того, что хотите получить в итоге, и какие расходные материалы имеются в наличии. Работать рассмотренным выше вариантом отрезного станка не совсем удобно, так необходимо постоянно удерживать инструмент (по причине отсутствия возвратного механизма), однако это легко исправить. К выступающей части трубки нужно прикрепить пружину, которая будет возвращать инструмент в исходное положение, исключая необходимость мастеру удерживать работающий агрегат.

https://youtube.com/watch?v=OJSfKVEiQpI%3F

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование. Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Порядок действий при самостоятельном изготовлении станка

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
3. Дополнительно можно соорудить механизм протяжки.
4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

Особенности сборки аппарата на основе болгарки

В условиях мастерской имеется возможность осуществить сборку самодельного отрезного станка по металлу на основе болгарки. Потребуются инструменты и материалы:

• швеллер;
• пусковое реле;
• несколько профильных труб с квадратным или прямоугольным сечением;
• вал;
• педаль управления;
• лист из металла для рабочего стола;
• пружина;
• металлический уголок;
• два подшипника.

Пусковое реле станка

В отличие от станка дискового типа, работа такого аппарата имеет более точный результат. Процесс сборки очень совпадает со сборкой дискового, но имеет ряд особенностей:

• изготавливаются каркасные детали;
• обустраивается шарнирное соединение на маятниковом рычаге;
• изготавливается кронштейн в форме буквы «П», в котором делаются отверстия для монтажа редуктора шлифмашинки;
• изготавливаются планки с хомутами, за счет которых болгарка закрепится на маятнике;
• сваривание хомута, кронштейна и режущего инструмента (альтернативой может стать использование резьбового соединения для монтажа указанных элементов);
• прессовка в опоры подшипников;
• прессовка подшипников на вал с двух сторон;
• сварка маятника на краю рабочей платформы с обязательным отступом от края на 0,5 см;
• монтаж болгарки и защитного кожуха;
• установка возвратной пружины.

После установки всех элементов конструкции станок запускается в пробном режиме. Дополнительно потребуется подогнать паз под инструмент и установить опоры, с помощью которых крепится обрабатываемый металл.

На заключительном этапе работ станок покрывают эмалью. Она обезопасит агрегат от неблагоприятного воздействия ржавчины.

При работе с болгаркой мастеру необходимо защищать руки и глаза от воздействия искр. Любые работы проводятся в защитных рукавицах и в маске.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

• фронтальная подача режущего диска;
• устройство с реализацией нижней подачи режущего элемента;
• конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.
